通化(2009)1007接触网交叉线岔安装图

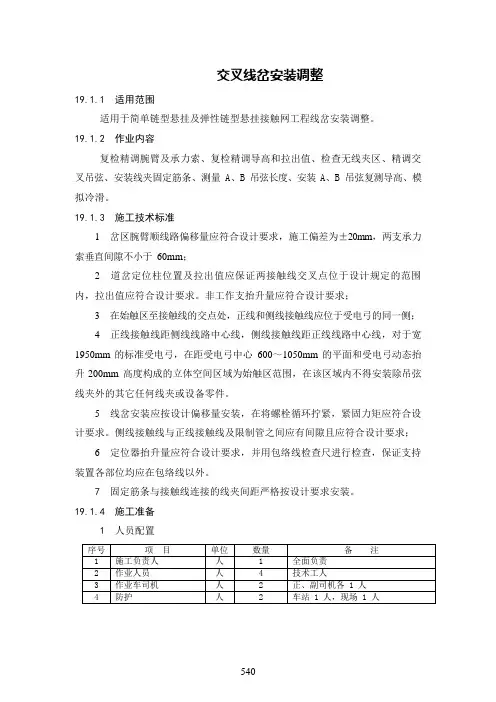

交叉线岔安装调整19.1.1适用范围适用于简单链型悬挂及弹性链型悬挂接触网工程线岔安装调整。

19.1.2作业内容复检精调腕臂及承力索、复检精调导高和拉出值、检查无线夹区、精调交叉吊弦、安装线夹固定筋条、测量 A、B 吊弦长度、安装 A、B 吊弦复测导高、模拟冷滑。

19.1.3施工技术标准1岔区腕臂顺线路偏移量应符合设计要求，施工偏差为±20mm，两支承力索垂直间隙不小于60mm；2道岔定位柱位置及拉出值应保证两接触线交叉点位于设计规定的范围内，拉出值应符合设计要求。

非工作支抬升量应符合设计要求；3在始触区至接触线的交点处，正线和侧线接触线应位于受电弓的同一侧；4正线接触线距侧线线路中心线，侧线接触线距正线线路中心线，对于宽1950mm 的标准受电弓，在距受电弓中心600～1050mm 的平面和受电弓动态抬升200mm 高度构成的立体空间区域为始触区范围，在该区域内不得安装除吊弦线夹外的其它任何线夹或设备零件。

5线岔安装应按设计偏移量安装，在将螺栓循环拧紧，紧固力矩应符合设计要求。

侧线接触线与正线接触线及限制管之间应有间隙且应符合设计要求；6定位器抬升量应符合设计要求，并用包络线检查尺进行检查，保证支持装置各部位均应在包络线以外。

7固定筋条与接触线连接的线夹间距严格按设计要求安装。

19.1.4施工准备1人员配置2材料要求（1）道岔开口侧前方的接触网悬挂已安装完毕并达标。

（2）道岔处定位装置及吊弦已安装，且基本到位。

（3）提前向线路临管单位运输部门提报封闭要点施工计划。

施工前应将作业车停放在需作业区间的邻近车站。

（4）根据施工计划从库房领取施工所需材料，并对其进行外观检查。

（5）将合格材料和工具装在安装作业车上。

（6）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项。

（7）施工当天，安装人员在封闭点前 20 分钟到达车站并上作业车做好准备。

（8）在安装线岔吊弦区域的同时，测量出道岔吊弦 A、B 处承力索与接触线的间距，事先预制好该处 A、B 型两根载流整体吊弦，为安装做好准备。

接触网施工图例接触网施工图是接触网工程的重要文件，由设计部门通过初步设计和施工设计来完成。

它体现了接触网的技术特点和性能、设备种类和型号、工程数量、零件构造及材料等。

施工图是接触网施工的依据，也是运营管理的重要资料。

接触网施工图包括接触网平面布置图、接触网安装图、接触网零件图等。

平面图上标出了接触网支持装置、设备、附加悬挂（回流线、架空地线等）等的安装图号，从相应的安装图中可查出安装形式、使用的零、部件名称及规格，零、部件的具体形状结构及规格从零件图中能够确定。

一、接触网平面布置图接触网平面布置图是接触网施工的主要依据，它以图例的形式，反映了接触网布置情况，铁路线路情况，沿线地质情况，接触网设备的种类、类型、数量及其安装位置等。

接触网平面布置图由接触网布置平面图、表格栏、材料统计表、说明、图标等部分内容，如附图《接触网平面布置图》。

接触网平面布置图分为站场平面布置图、区间平面布置图、隧道平面布置图。

二、接触网图例在接触网平面布置图中，将铁路线路及设备、接触网布置等用规定的图例符号来表示，其内容如表4-1-1所示。

接触网图例表4-1-11、本标准适用于一般的站场及区间接触网平面；2、本标准采用的线条宽度规定为以下三种：（1）粗型宽度为0.9mm（2）中型宽度为0.6mm（3）细型宽度为0.3mm3、符号中所注尺寸均以mm计，适用于比例尺1：1000及1：2000的接触网平面；4、规定符号见下表。

序号名称符号1 电化的正线（区间图中允许用中型线条）2 电化的站线及段管线等3 非电化既有线路序号名称符号4 预留线路5 接触悬挂非工作支，供电线及分区亭引出线6 加强线7 回流线8 正馈线（AF线）9 保护线（PW线）10 架空地线（GW线）11 接触线硬锚，供电线及分区亭引出线下锚12 承力索硬锚13 接触线补偿下锚14 承力索补偿下锚15 链形悬挂硬锚16 半补偿链形悬挂下锚17 全补偿链形悬挂下锚18 加强线下锚19 回流线下锚20 正馈线（AF线）下锚21 保护线（PW线）下锚22 架空地线（GW线）下锚23 区间曲线及头尾：R—曲线半径(m) L—曲线全长(m) l—缓和曲线长(m)序号名称符号24 站场曲线及头尾：R—曲线半径(m) L—曲线全长(m) l—缓和曲线长(m)25 拉出值300mm，书写位置即为拉出方向；也可不注“300”，用半箭头表示，箭头指向即为拉出方向26 拉出值150mm（除“300”允许用半箭头表示，其余均应写出数值），书写位置即为拉出方向27 区间单线腕臂钢筋混凝土柱28 区间单线腕臂钢柱29 站场单线腕臂钢筋混凝土柱30 站场单线腕臂钢柱31 站场单线定位钢筋混凝土柱32 站场双线腕臂钢柱33 站场钢筋混凝土柱软横跨34 站场钢柱软横跨35 站场钢柱硬横跨36 非绝缘锚段关节37 绝缘锚段关节38 半补偿链形悬挂中心锚结、简单悬挂中心锚结39 区间全补偿链形悬挂中心锚结40 站场全补偿链形悬挂中心锚结（虚线为锚结绳）41 分段绝缘子串42 分段绝缘器序号名称符号43 分相绝缘器44 股道间电连接45 常分隔离开关46 常合隔离开关47 常分的带接地闸刀的隔离开关48 常合的带接地闸刀的隔离开关49 管形避雷器50 区间隧道51 站场隧道52 隧道内非绝缘关节（全补偿链形悬挂下锚）53 隧道内绝缘关节（全补偿链形悬挂下锚）54 上承式桥梁及设计电化线路在上面的立交桥、拱桥等55 下承式栓焊桥梁56 小桥、涵洞57 设计电化线路在下面的立交桥58 架空水槽、水管序号名称符号59 天桥60 地道61 渗沟62 雨棚63 仓库64 站房65 路肩挡墙66 托盘式路基墙67 有限界门的平交道68 区间长（短）链标记69 回流线跨越接触悬挂70 吸上线位置71 吸流变压器72 水鹤73 进站高柱色灯信号机74 通过高柱色灯信号机75 区间公里标76 机车检查坑77 接触网起测点78 接触网工区序号名称符号79 区间横向电连接80 扼流变压器81 AT区段双极隔离开关82 AT区段区间AF、PW线在钢柱悬挂83 AT区段站场AF、PW线在钢筋混凝土柱悬挂84 AT区段区间AF、PW线在钢筋混凝土柱悬挂85 架空线在站场钢筋混凝土柱悬挂86 AT区段AF、PW线在钢筋混凝土支柱下锚AF1—2380.00：AF1表示馈线第一锚段；2380.00表示锚段长度PW1—2380.00：PW1表示保护线第一锚段；2380.00表示锚段长度87 接触悬挂锚段下锚4：表示锚段号1286.08：表示锚段长度（m）88 道岔编号及型号38589 跨距长度（m）6590 土壤安息角30°91 土壤承压力（MPa）20092 火花间隙93 放电器94 接地极。

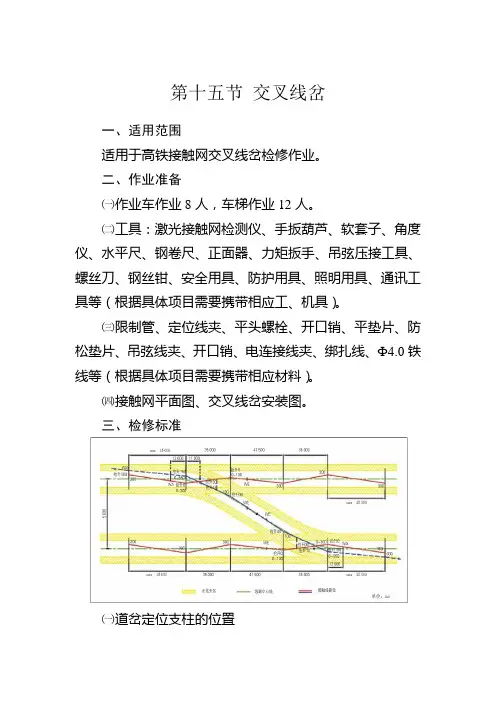

第十五节交叉线岔一、适用范围适用于高铁接触网交叉线岔检修作业。

二、作业准备㈠作业车作业8人，车梯作业12人。

㈡工具：激光接触网检测仪、手扳葫芦、软套子、角度仪、水平尺、钢卷尺、正面器、力矩扳手、吊弦压接工具、螺丝刀、钢丝钳、安全用具、防护用具、照明用具、通讯工具等（根据具体项目需要携带相应工、机具）。

㈢限制管、定位线夹、平头螺栓、开口销、平垫片、防松垫片、吊弦线夹、开口销、电连接线夹、绑扎线、Ф4.0铁线等（根据具体项目需要携带相应材料）。

㈣接触网平面图、交叉线岔安装图。

三、检修标准㈠道岔定位支柱的位置道岔定位支柱应按设计的定位支柱布置，定位支柱间跨距误差±1m。

㈡线岔交叉点两侧定位点拉出值满足设计要求，误差±30mm。

㈢两接触线相距500mm处的高差标准值：当两支均为工作支时，正线线岔的侧线接触线比正线接触线高20mm，侧线线岔两接触线等高。

当一支为非工作支时，非工作支接触线比工作支接触线高80～100mm，并按设计要求延长一跨抬高350～500mm后下锚。

安全值：当两支均为工作支时，正线线岔侧线接触线比正线接触线高10～30mm；侧线线岔两接触线高差不大于30mm。

当一支为非工作支时，非工作支接触线比工作支接触线抬高50～100mm，并延长一跨抬高350～500mm后下锚。

限界值：同安全值。

㈣限制管长度符合设计要求，并使两接触线有一定的活动间隙，保证接触线自由伸缩。

㈤始触区在始触区至接触线交叉点处，正线和侧线接触线应位于受电弓的同一侧。

对于宽1950mm的受电弓，在距受电弓中心600～1050mm的平面和受电弓最大动态抬升高度（最大200mm）构成的立体空间区域为始触区范围，该区域内不得安装除吊弦线夹（必需时）外的其他线夹或零件。

㈥由正线与侧线组成的交叉线岔，正线接触线位于侧线接触线的下方；由侧线和侧线组成的线岔，距中心锚结较近的接触线位于下方。

㈦两组交叉吊弦的间距一般为2m。

接触网施工图例接触网施工图是接触网工程的重要文件，由设计部门通过初步设计和施工设计来完成。

它体现了接触网的技术特点和性能、设备种类和型号、工程数量、零件构造及材料等。

施工图是接触网施工的依据，也是运营管理的重要资料。

接触网施工图包括接触网平面布置图、接触网安装图、接触网零件图等。

平面图上标出了接触网支持装置、设备、附加悬挂（回流线、架空地线等）等的安装图号，从相应的安装图中可查出安装形式、使用的零、部件名称及规格，零、部件的具体形状结构及规格从零件图中能够确定。

一、接触网平面布置图接触网平面布置图是接触网施工的主要依据，它以图例的形式，反映了接触网布置情况，铁路线路情况，沿线地质情况，接触网设备的种类、类型、数量及其安装位置等。

接触网平面布置图由接触网布置平面图、表格栏、材料统计表、说明、图标等部分内容，如附图《接触网平面布置图》。

接触网平面布置图分为站场平面布置图、区间平面布置图、隧道平面布置图。

二、接触网图例在接触网平面布置图中，将铁路线路及设备、接触网布置等用规定的图例符号来表示，其内容如表4-1-1所示。

接触网图例表4-1-11、本标准适用于一般的站场及区间接触网平面；2、本标准采用的线条宽度规定为以下三种：（1）粗型宽度为0.9mm（2）中型宽度为0.6mm（3）细型宽度为0.3mm3、符号中所注尺寸均以mm计，适用于比例尺1：1000及1：2000的接触网平面；4、规定符号见下表。

序号名称符号1 电化的正线（区间图中允许用中型线条）2 电化的站线及段管线等3 非电化既有线路序号名称符号4 预留线路5 接触悬挂非工作支，供电线及分区亭引出线6 加强线7 回流线8 正馈线（AF线）9 保护线（PW线）10 架空地线（GW线）11 接触线硬锚，供电线及分区亭引出线下锚12 承力索硬锚13 接触线补偿下锚14 承力索补偿下锚15 链形悬挂硬锚16 半补偿链形悬挂下锚17 全补偿链形悬挂下锚18 加强线下锚19 回流线下锚20 正馈线（AF线）下锚21 保护线（PW线）下锚22 架空地线（GW线）下锚23 区间曲线及头尾：R—曲线半径(m) L—曲线全长(m) l—缓和曲线长(m)序号名称符号24 站场曲线及头尾：R—曲线半径(m) L—曲线全长(m) l—缓和曲线长(m)25 拉出值300mm，书写位置即为拉出方向；也可不注“300”，用半箭头表示，箭头指向即为拉出方向26 拉出值150mm（除“300”允许用半箭头表示，其余均应写出数值），书写位置即为拉出方向27 区间单线腕臂钢筋混凝土柱28 区间单线腕臂钢柱29 站场单线腕臂钢筋混凝土柱30 站场单线腕臂钢柱31 站场单线定位钢筋混凝土柱32 站场双线腕臂钢柱33 站场钢筋混凝土柱软横跨34 站场钢柱软横跨35 站场钢柱硬横跨36 非绝缘锚段关节37 绝缘锚段关节38 半补偿链形悬挂中心锚结、简单悬挂中心锚结39 区间全补偿链形悬挂中心锚结40 站场全补偿链形悬挂中心锚结（虚线为锚结绳）41 分段绝缘子串42 分段绝缘器序号名称符号43 分相绝缘器44 股道间电连接45 常分隔离开关46 常合隔离开关47 常分的带接地闸刀的隔离开关48 常合的带接地闸刀的隔离开关49 管形避雷器50 区间隧道51 站场隧道52 隧道内非绝缘关节（全补偿链形悬挂下锚）53 隧道内绝缘关节（全补偿链形悬挂下锚）54 上承式桥梁及设计电化线路在上面的立交桥、拱桥等55 下承式栓焊桥梁56 小桥、涵洞57 设计电化线路在下面的立交桥58 架空水槽、水管序号名称符号59 天桥60 地道61 渗沟62 雨棚63 仓库64 站房65 路肩挡墙66 托盘式路基墙67 有限界门的平交道68 区间长（短）链标记69 回流线跨越接触悬挂70 吸上线位置71 吸流变压器72 水鹤73 进站高柱色灯信号机74 通过高柱色灯信号机75 区间公里标76 机车检查坑77 接触网起测点78 接触网工区序号名称符号79 区间横向电连接80 扼流变压器81 AT区段双极隔离开关82 AT区段区间AF、PW线在钢柱悬挂83 AT区段站场AF、PW线在钢筋混凝土柱悬挂84 AT区段区间AF、PW线在钢筋混凝土柱悬挂85 架空线在站场钢筋混凝土柱悬挂86 AT区段AF、PW线在钢筋混凝土支柱下锚AF1—2380.00：AF1表示馈线第一锚段；2380.00表示锚段长度PW1—2380.00：PW1表示保护线第一锚段；2380.00表示锚段长度87 接触悬挂锚段下锚4：表示锚段号1286.08：表示锚段长度（m）88 道岔编号及型号38589 跨距长度（m）6590 土壤安息角30°91 土壤承压力（MPa）20092 火花间隙93 放电器94 接地极。

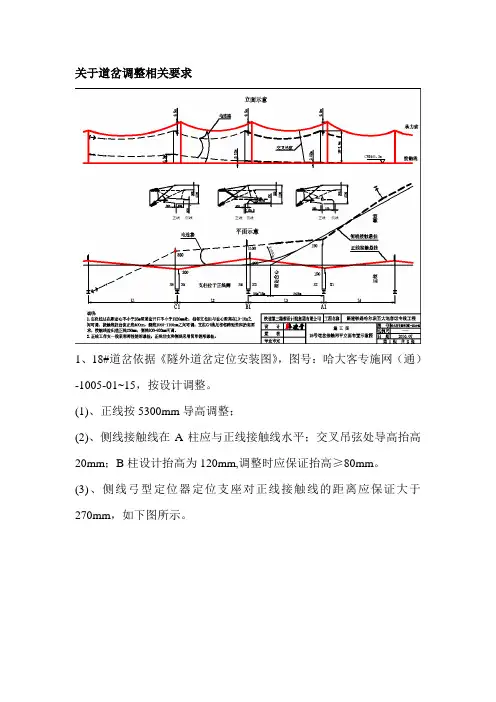

关于道岔调整相关要求1、18#道岔依据《隧外道岔定位安装图》，图号：哈大客专施网（通）-1005-01~15，按设计调整。

(1)、正线按5300mm导高调整；(2)、侧线接触线在A柱应与正线接触线水平；交叉吊弦处导高抬高20mm；B柱设计抬高为120mm,调整时应保证抬高≥80mm。

(3)、侧线弓型定位器定位支座对正线接触线的距离应保证大于270mm，如下图所示。

注意事项：（1）（2）、正线接触线距离侧线线路中心线，侧线接触线距正线线路中心线，对于1950mm 的标准受电弓，在距受电弓中心600~1050mm 的平面和受电弓动态抬升150mm 高度构成的立体空间区域为始触区范围，在该区域内不得安装除吊弦线夹以外的其他任何线夹或设备零件。

（3）、限位定位器抬升量不小于225mm,并且保证在抬升空间内受电弓不和除接触线外的任何设备接触。

非限位定位器按定位器抬升400mm 安全校验。

（4）、交叉吊弦的承力索端采用滑动吊弦，与一般吊弦的间距仍按正常取值，即6~10m。

始触区前安装交叉吊弦，位置在线间距550~600mm范围内，两根交叉吊弦的间距一般为2m，受电弓从道岔开口方向驶向岔心时应先接触到侧线承力索和正线接触线之间的交叉吊弦。

（5）、采用滑动吊弦的绝缘垫块必须装正，否则存在是接触非接触情况之放电隐患。

（6）、交叉吊弦设置导流环，如果导流环安装不正或交叉吊弦位置上有偏差，可能存在刮弓隐患。

导流环应装在线夹倾斜的反侧，如下图所示（图中只是显示导流环安装位置，对于导线面应尽可能满足水平状，最坏程度也不大于15度）。

（7）、岔区等电位两只悬挂，如果间距较小（小于300mm），应在承力索上并接一段400mm长度承力索本线，以避免动态放电。

（8）无线夹区附近接触线上的吊弦线夹螺栓应朝向离开支线条的方向，以防刮弓或撞弓。
