熟悉闭环控制系统的基本组成

典型闭环控制系统的基本组成一、引言闭环控制系统是现代工业控制中最常见的一种控制方式，它通过对被控对象输出信号进行实时监测和反馈，从而实现对被控对象的精确控制。

典型闭环控制系统由多个组成部分构成，本文将详细介绍这些组成部分的功能和作用。

二、传感器传感器是闭环控制系统中最基础的组成部分之一，它负责对被控对象的状态进行实时监测，并将监测到的信息转换为电信号输出。

传感器可以根据不同的物理量进行分类，例如温度传感器、压力传感器、光电传感器等。

三、信号调理模块由于传感器输出的信号可能存在噪声或干扰，因此需要经过信号调理模块进行处理。

信号调理模块可以对信号进行放大、滤波、线性化等处理，以保证后续处理过程中得到准确可靠的数据。

四、比例积分微分（PID）调节器PID调节器是闭环控制系统中最核心也是最复杂的一个组成部分。

它通过对误差信号进行处理，计算出一个合适的输出量来调节被控对象。

PID调节器的三个参数分别为比例系数、积分系数和微分系数，它们的取值会直接影响到系统的响应速度和稳定性。

五、执行机构执行机构是闭环控制系统中负责对被控对象进行实际操作的组成部分。

例如，对于一个温度控制系统来说，执行机构可能是一个电热丝或者风扇。

执行机构接收到PID调节器输出的信号后，会根据信号大小进行相应的动作。

六、反馈回路反馈回路是闭环控制系统中最重要也是最特殊的一个组成部分。

它通过将执行机构操作后得到的实际结果反馈给PID调节器，从而实现对误差信号进行修正和调整。

反馈回路可以通过不同方式进行实现，例如电流反馈、速度反馈、位置反馈等。

七、总结典型闭环控制系统由传感器、信号调理模块、PID调节器、执行机构和反馈回路等多个组成部分构成。

每个组成部分都有着独特的功能和作用，它们共同协作来实现对被控对象精确可靠地控制。

在工业生产中，闭环控制系统已经广泛应用于各种场合，例如温度控制、压力控制、流量控制等。

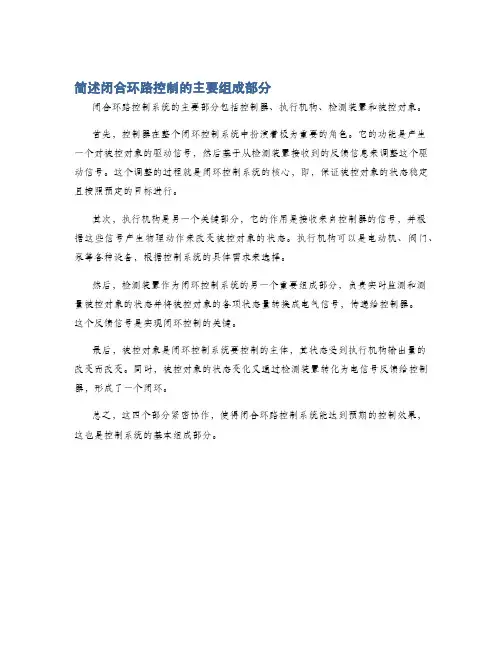

简述闭合环路控制的主要组成部分
闭合环路控制系统的主要部分包括控制器、执行机构、检测装置和被控对象。

首先，控制器在整个闭环控制系统中扮演着极为重要的角色。

它的功能是产生一个对被控对象的驱动信号，然后基于从检测装置接收到的反馈信息来调整这个驱动信号。

这个调整的过程就是闭环控制系统的核心，即，保证被控对象的状态稳定且按照预定的目标进行。

其次，执行机构是另一个关键部分，它的作用是接收来自控制器的信号，并根据这些信号产生物理动作来改变被控对象的状态。

执行机构可以是电动机、阀门、泵等各种设备，根据控制系统的具体需求来选择。

然后，检测装置作为闭环控制系统的另一个重要组成部分，负责实时监测和测量被控对象的状态并将被控对象的各项状态量转换成电气信号，传递给控制器。

这个反馈信号是实现闭环控制的关键。

最后，被控对象是闭环控制系统要控制的主体，其状态受到执行机构输出量的改变而改变。

同时，被控对象的状态变化又通过检测装置转化为电信号反馈给控制器，形成了一个闭环。

总之，这四个部分紧密协作，使得闭合环路控制系统能达到预期的控制效果，这也是控制系统的基本组成部分。

典型闭环控制系统的基本组成闭环控制系统是一种反馈控制系统，它通过测量实际系统输出与期望输出之间的误差，对系统进行调节，以达到期望输出。

典型的闭环控制系统由以下几个基本组成部分构成。

1. 误差检测器误差检测器是闭环控制系统的核心部分，它用于检测实际输出与期望输出之间的误差。

该误差可以通过传感器来检测，例如温度传感器、压力传感器等。

误差检测器会将误差信号传递给控制器，以进行调节。

2. 控制器控制器是闭环控制系统的决策中心，它根据误差信号和系统模型，计算出控制信号，并将其发送给执行器。

控制器的设计可以采用PID控制算法等多种算法，以满足不同的控制需求。

3. 执行器执行器是闭环控制系统的最后一环，它负责将控制信号转化为实际的控制动作，以对系统进行调节。

例如，电机可以通过控制电压和电流，实现机械运动的调节。

4. 反馈环路反馈环路是闭环控制系统的基本特征之一，它通过将实际输出信号反馈给误差检测器，实现对系统的自动调节。

反馈环路可以通过软件或硬件实现，以满足不同的应用需求。

5. 参考输入参考输入是闭环控制系统的期望输出，它可以是恒定值或动态变化的信号。

例如，温度控制系统的期望温度可以是恒定的设定值，而机器人的期望位置可以是动态变化的轨迹。

6. 系统模型系统模型描述了被控制对象的动态特性，包括传递函数、状态空间模型等。

系统模型是控制器设计的基础，它可以通过实验或建模软件进行确定。

7. 信号调节器信号调节器主要用于对输入、输出以及控制信号进行调节和过滤，以保证系统的稳定性和性能。

例如，滤波器可以对噪声进行滤波，增益调节器可以对信号进行放大或缩小。

闭环控制系统的基本组成包括误差检测器、控制器、执行器、反馈环路、参考输入、系统模型以及信号调节器等部分。

这些组成部分相互协作，实现对系统的自动控制和调节，为工业自动化、机器人控制、航空航天等领域的应用提供了重要的支撑。

第二节控制系统的基本组成与工作过程导学案一．学习目标1．分析典型案例，熟悉简单的开环控制系统的基本组成和简单的工作过程；2．熟悉闭环控制系统的基本组成，能画出一个简单的闭环控制系统的方框图，理解其中的控制器、执行器的作用。

二．学习过程我们先来分析两个典型控制案例，旨在了解控制系统是怎样构成的，以及它们是怎样实现控制的。

【案例1】自动门自动门的动作过程是：当门口没有人时，门是关着的(图1)；当有人来到门口时，门打开(图2)；当人离开门口后一段时间，门又关闭。

功能(1)无人时，常关；(2)有人时，开门。

技术要求(1)当人距门l m(也可设为其他值)时，门即打开；(2)门打开后，延时10 s(也可设为其他值)后关门。

门是怎样实现自动开、关的呢?我们来看一看自动门(实际上是自动门系统，简称自动门)的组成和工作过程。

系统组成①门；②电动机；③控制器；④传感器。

工作过程(1)当有人到达门前某一距离(如1 m)时，传感器感知，并发出“有人”的信号；(2)控制器接到传感器传来的信号后，经变换放大后传给电动机(这里电动机叫做执行器，也称驱动器)；(3)电动机根据传来的开门信号转动，门被打开(这里的门叫做被控对象，也称为控制对象)；(4)控制器保持开门信号延时(如10 s)后，自动发出关门信号，电动机反转，门重新关闭。

上述的系统组成与工作过程，可以用图3表示。

在图3中，从左往右看：当门口有人时，即有输入，传感器感知并形成信号。

信号先后经过控制器、电动机的变换与传递，直到把门打开，叫做有输出(门动作，打开)。

没有人，则无输入，不发生信号传递，当然没有输出(门无动作，常关)。

【问题思考】当有人一直站在门口时，自动门会怎样动作？为什么？【案例2】水箱水位控制再来看水箱的水位控制。

当水箱内的水没有达到设定的水位(水箱内的“△”所示)时，水箱的水龙头打开，向水箱内放水；当水面达到设定位置，水龙头关闭。

它有两种控制方式：一为人工控制(图4)；一为自动控制(图5)。

闭环控制系统的工作原理
闭环控制系统是一种通过不断检测和修正输出与期望输出之间的差异来实现控制目标的系统。

它包括四个主要组成部分：传感器、控制器、执行器和反馈回路。

首先，传感器用于实时地检测被控对象的状态或输出参数，并将检测到的信息转化为电信号或其他形式的信号输出。

其次，控制器接收来自传感器的信号，并与预设的期望参考值进行比较。

通过对比两者的差异，控制器能够判断被控对象是否需要进行调整。

然后，控制器根据差异的大小和方向，计算出相应的控制信号并发送给执行器。

执行器将控制信号转化为能够控制被控对象的物理量或作用力，从而使被控对象实现所需的控制效果。

最后，反馈回路将执行器的输出值传递回传感器，形成一个闭合的反馈环路。

传感器通过检测反馈信号，并将其与预设值进行比较，继续向控制器提供差异信息。

控制器根据反馈信号的信息再次进行计算和调整，以实现对被控对象的实时控制。

通过不断地循环检测、比较和调整，闭环控制系统能够实时地跟踪和调整被控对象的状态，使其尽可能接近预设值，达到所需的控制效果。

闭环控制系统具有自我校正和适应性强的特点，能够应对外界环境变化和被控对象的非线性特性。

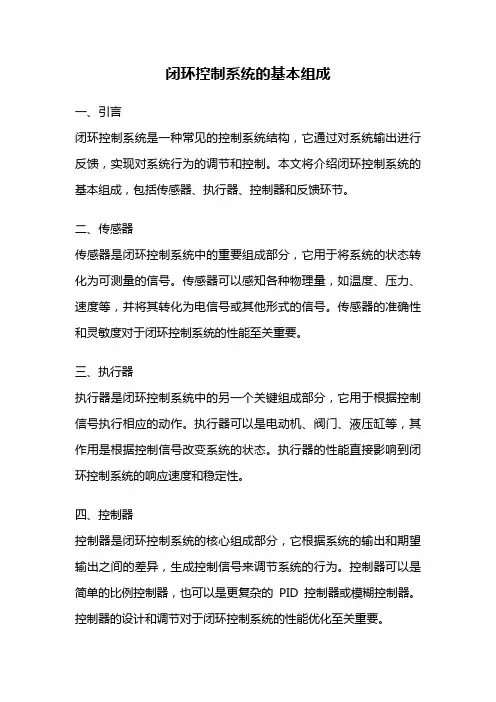

闭环控制系统的基本组成一、引言闭环控制系统是一种常见的控制系统结构，它通过对系统输出进行反馈，实现对系统行为的调节和控制。

本文将介绍闭环控制系统的基本组成，包括传感器、执行器、控制器和反馈环节。

二、传感器传感器是闭环控制系统中的重要组成部分，它用于将系统的状态转化为可测量的信号。

传感器可以感知各种物理量，如温度、压力、速度等，并将其转化为电信号或其他形式的信号。

传感器的准确性和灵敏度对于闭环控制系统的性能至关重要。

三、执行器执行器是闭环控制系统中的另一个关键组成部分，它用于根据控制信号执行相应的动作。

执行器可以是电动机、阀门、液压缸等，其作用是根据控制信号改变系统的状态。

执行器的性能直接影响到闭环控制系统的响应速度和稳定性。

四、控制器控制器是闭环控制系统的核心组成部分，它根据系统的输出和期望输出之间的差异，生成控制信号来调节系统的行为。

控制器可以是简单的比例控制器，也可以是更复杂的PID控制器或模糊控制器。

控制器的设计和调节对于闭环控制系统的性能优化至关重要。

五、反馈环节反馈环节是闭环控制系统的关键环节，它将系统的输出作为输入信号反馈给控制器，用于调节控制信号。

通过反馈环节，闭环控制系统可以实时监测系统的状态，并根据实际情况进行调整。

反馈环节的设计和调节对于闭环控制系统的稳定性和鲁棒性具有重要影响。

六、闭环控制系统的工作原理闭环控制系统的工作原理是通过不断比较系统的实际输出和期望输出之间的差异，生成控制信号来调节系统的行为，使系统的输出逐渐接近期望输出。

当系统的输出达到期望输出时，控制信号将趋于稳定，闭环控制系统将保持在稳定状态。

七、闭环控制系统的优势闭环控制系统相比于开环控制系统具有以下优势：1. 对系统参数变化和外部扰动具有较强的鲁棒性，能够自动调节系统行为，保持系统的稳定性和性能；2. 可以实时监测系统的状态，并根据实际情况进行调整，适应不同的工作条件；3. 可以提高系统的响应速度和精度，实现更精确的控制。
