汽车智能轨迹倒车系统介绍

汽车倒车雷达系统工作原理
汽车倒车雷达系统是一种智能化的辅助驾驶设备，它的主要作用
是在驾驶过程中，检测后方的障碍物和距离，并提示驾驶员。

汽车倒车雷达系统的工作原理如下：它通过车身后方的探头，向
后发出无线电磁波。

当这些波遇到后方的物体时，会产生回波并返回
到探头，通过探头将这些回波转化为电信号。

该系统接收到这些信号后，将信号处理并转化为数字信号，然后
通过中央处理器进行分析和计算，最终将计算出的结果显示在驾驶员
仪表盘或车载显示屏上。

常见的提示方式有声音提示和图像提示两种
方式。

当探测到后方有障碍物时，系统会用不同的信号声音提示驾驶员，有时还会显示图像，具体提示形式因不同车型和配置有所不同。

同时，障碍物离车辆越近，声音提示会越急促，以提醒驾驶员注意及时避让。

汽车倒车雷达系统是一种非常实用的车辆辅助设备，尤其是在倒
车时更为重要。

驾驶员应当注意，这一辅助设备无法完全替代人眼观察，仍需要人为的观察和判断。

安装和使用倒车雷达系统需要注意许多细节。

其中最重要的是定
期清洁探头，不要使用尖锐物体或者尖锐涂料直接清洁探头，避免影
响探头的检测能力。

同时，在使用过程中也要避免擦碰探头，以免受损，影响其准确性。

总之，安装倒车雷达系统可以让驾驶更为安全和便捷，但也需要认真安装使用和维护，避免不必要的损失。

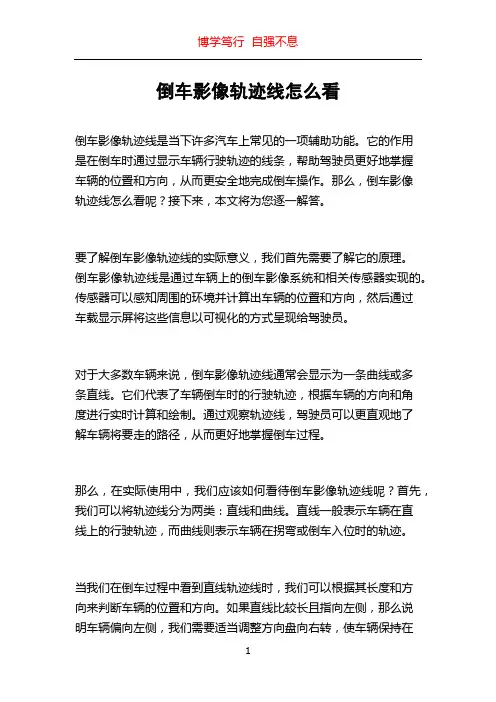

倒车影像轨迹线怎么看倒车影像轨迹线是当下许多汽车上常见的一项辅助功能。

它的作用是在倒车时通过显示车辆行驶轨迹的线条，帮助驾驶员更好地掌握车辆的位置和方向，从而更安全地完成倒车操作。

那么，倒车影像轨迹线怎么看呢？接下来，本文将为您逐一解答。

要了解倒车影像轨迹线的实际意义，我们首先需要了解它的原理。

倒车影像轨迹线是通过车辆上的倒车影像系统和相关传感器实现的。

传感器可以感知周围的环境并计算出车辆的位置和方向，然后通过车载显示屏将这些信息以可视化的方式呈现给驾驶员。

对于大多数车辆来说，倒车影像轨迹线通常会显示为一条曲线或多条直线。

它们代表了车辆倒车时的行驶轨迹，根据车辆的方向和角度进行实时计算和绘制。

通过观察轨迹线，驾驶员可以更直观地了解车辆将要走的路径，从而更好地掌握倒车过程。

那么，在实际使用中，我们应该如何看待倒车影像轨迹线呢？首先，我们可以将轨迹线分为两类：直线和曲线。

直线一般表示车辆在直线上的行驶轨迹，而曲线则表示车辆在拐弯或倒车入位时的轨迹。

当我们在倒车过程中看到直线轨迹线时，我们可以根据其长度和方向来判断车辆的位置和方向。

如果直线比较长且指向左侧，那么说明车辆偏向左侧，我们需要适当调整方向盘向右转，使车辆保持在正确的道路中心线上。

相应地，如果直线比较长且指向右侧，那么说明车辆偏向右侧，我们需要适当调整方向盘向左转。

而在拐弯或倒车入位时，我们通常会看到曲线轨迹线。

根据曲线的形状和走向，我们可以判断车辆即将转弯的角度和方向。

通常情况下，曲线的形状会随着车辆倒车角度的变化而变化。

例如，当我们需要向左转弯时，曲线会从直线逐渐变成弯曲向左的形状，这时我们需要适当控制方向盘向左转，使车辆按照曲线的指引完成倒车入位。

除了以上的方法，我们还可以利用轨迹线上的参考点来辅助倒车操作。

一般来说，轨迹线上会有指示点或标记，它们可以帮助驾驶员更准确地判断车辆位置。

例如，在轨迹线上可能会有表示车辆后方边缘或尾部位置的参考点，驾驶员可以根据这些点来掌握车辆与障碍物的距离，从而更好地进行倒车。

倒车轨迹原理倒车轨迹原理是指在车辆倒车时，通过车载摄像头或者倒车雷达等装置，可以在车辆后部显示出一条虚拟轨迹线，用来指导驾驶员进行倒车操作。

这项技术在现代汽车中已经得到了广泛的应用，极大地提高了倒车的安全性和便利性。

下面我们将详细介绍倒车轨迹原理及其实现方式。

首先，倒车轨迹原理是基于摄像头或雷达传感器获取车辆周围环境信息的基础上实现的。

当驾驶员将车辆挂入倒挡时，车载系统会自动启动摄像头或雷达传感器，并将获取的环境信息传输到车载显示屏上。

然后，系统会对获取的环境信息进行处理和分析，通过算法计算出车辆倒车时应该采取的轨迹线，并在显示屏上以虚拟线条的形式呈现出来。

其次，倒车轨迹的实现方式主要有两种，一种是基于摄像头的视觉辅助系统，另一种是基于雷达传感器的声纳辅助系统。

视觉辅助系统通过摄像头获取车辆周围的实时影像，并在显示屏上显示出倒车轨迹线，驾驶员可以根据轨迹线的引导进行倒车操作。

而声纳辅助系统则是通过雷达传感器对车辆周围的障碍物进行探测，系统会根据检测到的障碍物位置和距离来生成倒车轨迹线，同样用于指导驾驶员进行倒车操作。

此外，倒车轨迹原理的实现还需要考虑到车辆的转向角度、车身尺寸、摄像头或雷达传感器的位置等因素。

这些因素会影响到倒车轨迹线的准确性和可靠性，因此在设计和安装倒车轨迹系统时需要进行精确的测量和计算，以确保系统能够准确地反映出车辆周围的环境情况。

总的来说，倒车轨迹原理是一项利用摄像头或雷达传感器获取车辆周围环境信息，并通过算法计算出倒车轨迹线的技术。

它可以帮助驾驶员更加准确地掌握车辆倒车时的位置和方向，提高了倒车操作的安全性和便利性。

随着科技的不断进步，倒车轨迹系统也将会得到更加完善和智能化的发展，为驾驶员提供更加全面的倒车辅助服务。

倒车影像随动轨迹原理
倒车影像随动轨迹的原理主要基于摄像头和车辆内部网络的配合。

这种高级的摄像头与车辆内部网络连接，当车辆倒车时，摄像头的处理单元可以从车载网络上获取方向盘转动角度的信号。

然后，通过特殊的算法，这个处理单元可以计算出车尾的轨迹，并生成对应的轨迹线信号。

这些轨迹线信号与图像信号一起被传递给车机屏幕，从而在屏幕上显示出车尾的画面和动态的轨迹线。

这种动态倒车轨迹系统的精准度较高，因为它基于科学的算法进行计算。

此外，为了实现这一功能，车辆通常需要具备ESP系统和车载网络系统。

ESP 系统用于提供方向盘转角传感器的信号，而车载网络系统则使这些信号能够被摄像头实时获取，从而调节轨迹。

以上内容仅供参考，如需了解更多信息，建议咨询专业技术人员或查阅相关技术手册。

智能交通系统中的车辆轨迹识别技术详解近年来，随着城市交通的日益繁忙和车辆数量的增加，如何高效管理道路资源、提升交通效能成为了亟待解决的问题。

而智能交通系统的出现，为解决交通管理难题带来了新希望。

其中，车辆轨迹识别技术作为智能交通系统的重要组成部分，正在逐渐成为交通管理的核心技术。

一、车辆轨迹识别的基本原理车辆轨迹识别技术可以通过分析车辆在道路上的运动轨迹，实时获取车辆相关的信息，如车辆速度、行驶路径、行驶方向等。

这些信息可以通过视频监控系统、传感器等设备来采集，并通过图像与信号处理等技术进行分析提取。

二、基于图像处理的车辆轨迹识别技术在智能交通系统中，图像处理是最常用的车辆轨迹识别技术之一。

通过使用高清摄像机拍摄道路场景，并利用计算机视觉技术对图像进行处理，可以实现对车辆轨迹的准确识别与分析。

在图像处理过程中，需要借助车辆检测、车辆跟踪和车辆识别等算法来实现。

三、基于雷达技术的车辆轨迹识别技术除了图像处理技术外，雷达技术也被广泛应用于车辆轨迹识别中。

雷达可以通过发射无线电波并接收其回波来感知车辆的位置与速度。

相较于图像处理技术，在复杂的天气条件下，雷达能够提供更可靠的数据。

同时，雷达还可以实时监测车辆的速度与加速度等参数，为交通管理提供更精准的信息。

四、车辆轨迹识别技术在智能交通系统中的应用车辆轨迹识别技术在智能交通系统中有着广泛的应用前景。

首先，通过实时监测车辆的轨迹，交通管理者可以掌握道路交通状况，进一步优化交通信号控制，减少交通拥堵。

其次，车辆轨迹识别技术还能应用于交通事故的预警与监测，通过及时发现异常轨迹，可以快速采取措施，有效避免交通事故的发生。

另外，车辆轨迹识别技术还可以用于交通统计分析、违法监测等方面，进一步提升交通管理的效能。

五、车辆轨迹识别技术面临的挑战与未来发展虽然车辆轨迹识别技术在智能交通系统中已取得重要进展，但仍然面临一些挑战。

首先，车辆轨迹识别技术需要处理大量的数据，在算法和计算能力方面还有待进一步提升。

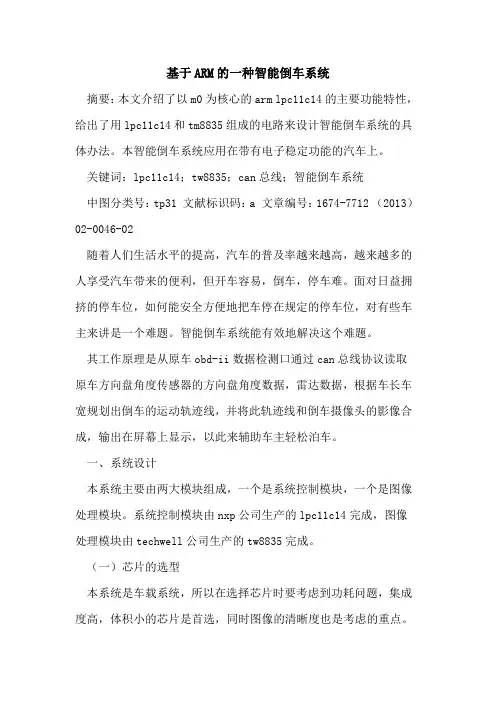

基于ARM的一种智能倒车系统摘要：本文介绍了以m0为核心的arm lpc11c14的主要功能特性，给出了用lpc11c14和tm8835组成的电路来设计智能倒车系统的具体办法。

本智能倒车系统应用在带有电子稳定功能的汽车上。

关键词：lpc11c14；tw8835；can总线；智能倒车系统中图分类号：tp31 文献标识码：a 文章编号：1674-7712 （2013）02-0046-02随着人们生活水平的提高，汽车的普及率越来越高，越来越多的人享受汽车带来的便利，但开车容易，倒车，停车难。

面对日益拥挤的停车位，如何能安全方便地把车停在规定的停车位，对有些车主来讲是一个难题。

智能倒车系统能有效地解决这个难题。

其工作原理是从原车obd-ii数据检测口通过can总线协议读取原车方向盘角度传感器的方向盘角度数据，雷达数据，根据车长车宽规划出倒车的运动轨迹线，并将此轨迹线和倒车摄像头的影像合成，输出在屏幕上显示，以此来辅助车主轻松泊车。

一、系统设计本系统主要由两大模块组成，一个是系统控制模块，一个是图像处理模块。

系统控制模块由nxp公司生产的lpc11c14完成，图像处理模块由techwell公司生产的tw8835完成。

（一）芯片的选型本系统是车载系统，所以在选择芯片时要考虑到功耗问题，集成度高，体积小的芯片是首选，同时图像的清晰度也是考虑的重点。

lpc11c14是nxp公司生产的运行速度高达50mhz，采用cortex-m0内核的32位微处理器，m0系列的arm是目前市面上最小巧，最低功耗及最有能效的arm。

它内含32kb片内flash程序存储器、8kb 片内sram、可通过片内引导装载程序软件来实现在系统编程（isp）和在应用编程（iap），方便了系统的调试；集成了pmu （电源管理单元），能最大降低系统的功耗；集成了1路can控制器，简化了传统单片机外接can控制器和can收发器的复杂外围电路内部，外部只需要接一个can收发器就可以完成对can数据的读取；rom集成供can和canopen标准使用的初始化和通信的api函数，用户可直接调用，兼容can2.0a/b，传输速率高达1mbit/s，能为can设备节点提供强大的信息和数据处理能力，使得can通讯模块的设计更加方便。

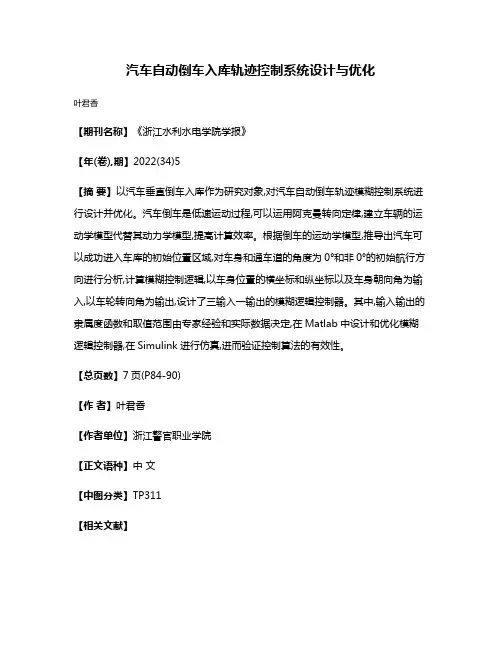

汽车自动倒车入库轨迹控制系统设计与优化
叶君香
【期刊名称】《浙江水利水电学院学报》
【年(卷),期】2022(34)5
【摘要】以汽车垂直倒车入库作为研究对象,对汽车自动倒车轨迹模糊控制系统进行设计并优化。

汽车倒车是低速运动过程,可以运用阿克曼转向定律,建立车辆的运动学模型代替其动力学模型,提高计算效率。

根据倒车的运动学模型,推导出汽车可以成功进入车库的初始位置区域,对车身和通车道的角度为0°和非0°的初始航行方向进行分析,计算模糊控制逻辑,以车身位置的横坐标和纵坐标以及车身朝向角为输入,以车轮转向角为输出,设计了三输入一输出的模糊逻辑控制器。

其中,输入输出的隶属度函数和取值范围由专家经验和实际数据决定,在Matlab中设计和优化模糊逻辑控制器,在Simulink进行仿真,进而验证控制算法的有效性。

【总页数】7页(P84-90)
【作者】叶君香
【作者单位】浙江警官职业学院
【正文语种】中文
【中图分类】TP311
【相关文献】
1.基于AT89S51单片机控制的汽车倒车雷达系统设计与实现
2.基于模糊控制的汽车自动倒车系统研究
3.汽车自动倒车的控制算法研究
4.基于滑膜控制的半挂汽车自动倒车路径跟踪
5.基于滑模控制的半挂汽车倒车轨迹跟踪
因版权原因，仅展示原文概要，查看原文内容请购买。

倒车影像随动轨迹原理
倒车影像随动轨迹是指在倒车时，车辆后部的摄像头会根据车辆的移动轨迹自动调整显示的图像位置，以帮助驾驶员更准确地判断车辆与障碍物的位置关系。

其原理主要包括以下几个步骤：
1. 获取车辆的倒车状态：通过车辆的倒车开关或倒车灯等信号，系统可以得知车辆正在进行倒车操作。

2. 获取车辆的转向角度：通过车辆的转向角度传感器或转向盘传感器等，系统可以得知车辆的转向角度。

3. 获取车辆的移动速度：通过车辆的车速传感器或轮速传感器等，系统可以得知车辆的移动速度。

4. 根据转向角度和移动速度计算轨迹：根据车辆的转向角度和移动速度，系统可以计算出车辆倒车时的移动轨迹。

5. 调整摄像头的图像位置：根据计算得到的移动轨迹，系统会自动调整摄像头的图像位置，使其能够准确显示车辆与障碍物的位置关系。

通过以上步骤，倒车影像随动轨迹系统可以实现在倒车时自动调整摄像头的图像位置，帮助驾驶员更准确地判断车辆与障碍物的距离和方位，提高倒车的安全性和准确性。

倒车轨迹理论实现方法帅文王文梁关键字：倒车轨迹视角转换前言：倒车轨迹是近两年部分国产汽车导航设备上新出现的一个功能，其借助方向盘转角信息将汽车可能的后退路线叠加到后视摄像头的输出上并标注出距离，以直观形象化的形式协助驾驶人员调整选择倒车路线，减少驾驶人员特别是新手的误判断，对使用者是一个不错的实用功能。

倒车轨迹在智能倒车领域内属于辅助倒车系统中的一种，虽然其还无法达到智能化倒车，但是其实用性和辅助性上对汽车智能化单元技术方面是一个有效的补充。

本文将基于使用为目的，从经验角度并结合基本数学推导分析倒车轨迹的原理、实现过程并给出实际使用过程中需要的操作点。

由于本文非侧重于数学理论，对部分数学细节在不影响实际结论情况下不做深入探讨。

一倒车轨迹的基本原理从日常经验可知，以自行车为例，如果前轮有一定转角，在维持转角不变状态和无轴向移动前提下自行车走过的路径将会以某个圆点为中心旋转，同样的状态也会出现在汽车上。

其走过路径如图1。

图中假设车轮不会出现轴向移动，故如果保持车轮转角不变的情况下，每个车轮只能沿着垂直其车轴的方向行进，这里取前后轮的轴心作为轨迹跟踪点（实际过程中两个前轮轴心不会出现平行），则轨迹应该是以前后轮轴向线的焦点为圆心的圆。

图中φ为为前轮同水平方向的夹角，记前后轮轴距为L，后轮轴长为W，后轮距离车尾的距离为D，从几何关系可知，后轮轴心的运动轨迹可以描述为以半径Lcot(φ)的圆周运动。

两个后轮的轨迹分别为Lcot(φ)-W/2和Lcot(φ)+W/2的圆。

这里的推导过程采用经验法结合几何推算，完全从数学角度的推算过程请参考资料1。

图中的x方向和y方向不同于一般习惯主要是考虑后面的视角变换。

从等式可以看到，当φ接近0度时候行进轨迹近似直线，接近90度时半径呈缩小趋势，符合我们日常经验值。

二视角转换从倒车公式推导出的路线图为行进路线的俯视图，实际显示给操作者的路线应该是从车内观察点观察到的轨迹，驾驶人员看到的运动轨迹实际为以车尾摄像头为中心点坐标的图像描述（图一中车尾位置的原点）。

智能交通系统中的车辆轨迹识别技术近年来，智能交通系统在城市交通管理中的作用越来越受到重视。

而车辆轨迹识别技术作为智能交通系统的核心技术之一，为实现车辆流量监测、交通事故分析等提供了重要支持。

本文将围绕智能交通系统中的车辆轨迹识别技术展开详细论述。

首先，在智能交通系统中，车辆轨迹识别技术主要通过视频监控来实现。

通过摄像头对交通路口、高速公路等区域进行拍摄，获取到车辆的图像信息，然后通过图像处理和计算机视觉算法来识别车辆的轨迹。

这一过程中，图像处理起到了至关重要的作用，它能够对图像进行预处理，提取出车辆的特征信息，进而实现车辆的跟踪和轨迹重建。

其次，为了提高车辆轨迹识别的准确性和实时性，研究人员采用了各种先进的计算机视觉算法。

其中，基于背景建模的算法是最常用和基础的方法之一。

该算法通过对连续帧图像进行比较和分析，提取出背景和前景信息，从而实现对车辆轨迹的识别。

此外，还有基于特征点匹配的算法，通过检测车辆图像中的特征点，并将其与其他帧中的特征点进行匹配，从而实现车辆的轨迹跟踪。

然而，车辆轨迹识别技术在实际应用中还面临一些挑战和难题。

首先，复杂的交通环境和车辆运动模式使得识别算法的设计变得复杂而困难。

在城市道路中，车辆之间常常会出现交叉、变道、超车等情况，这给轨迹识别带来了很多干扰。

其次，大规模的图像数据需要高效的处理和存储能力，这对计算机硬件的要求较高。

此外，车辆轨迹识别技术还需要考虑隐私和安全等问题，以保护个人信息和交通数据的安全性。

为了克服上述问题，研究人员正在积极探索和改进车辆轨迹识别技术。

一方面，他们不断优化算法和模型，提高轨迹识别的准确性和稳定性。

例如，引入深度学习算法，利用深度神经网络对车辆图像进行自动特征提取和分类，能够提高轨迹识别的效果。

另一方面，他们还研究车辆轨迹识别与其他智能交通系统的融合应用，如与交通信号控制系统、智能导航系统等相结合，实现更综合、高效的交通管理。

总结起来，智能交通系统中的车辆轨迹识别技术是一项复杂而又具有广阔应用前景的技术。
