RTP报文结构ቤተ መጻሕፍቲ ባይዱ

RTCP简介


RTP和RTCP包通过使用不同的端口号来区分，随着与会者的增加，每 个与会者减少RTCP包的发送以限制流量。
RTCP协议规定，源和目的之间需交换多媒体信息的报告报文。报告包 含发送包的数目，丢失的数目，抖动间隔时间等信息。用来修正发送 者的发送速率以及信息诊断。

RTCP功能

提供数据分发服务质量反馈，反馈功能主要通过“接受者报告”和 “发送者报告”实现。 提供RTP规范名，用来对同一源的不同的SSRC进行关联。 确定RTCP分组发送速率和传输间隔，目前协议建议RTCP的传输 间隔最小为5秒，且RTCP占用的会话带宽固定为5％；此外为了避 免所有的终端在同一时间发送RTCP包，终端在加入会议后，其第 一个RTCP会随机延迟0到1/2传输间隔。
网络层
传输层
包含如何解析SCSI命令和数据

iSCSI协议栈
Initiator SCSI iSCSI TCP IP link Target SCSI iSCSI TCP IP link
Physical

iSCSI协议业务流程
iSCSI 数据流
目录
音视频编解码协议
IP监控系统主要传输技术
SIP&SDP
RTP
iSCSI
RTSP ONVIF

SIP&SDP简介
SIP是应用层的会话控制协议，用于创建、修改和释放一个或 多个参与者参加的会话 SIP协议采用基于文本格式的客户/服务器模式 SIP的基本功能包含 用户定位（定位设备、客户端） 用户能力协商（了解能力集） 用户可用性确定（定位设备、客户端是否在线） 会话建立（建立视频流） 会话管理（管理视频流） SDP是会话描述协议，用于为SIP、RTSP、HTTP等协议描述 会话信息 SIP用于媒体会话的建立、修改及拆除，支持各个设备、客户端 之间的注册，控制云台、配置业务告警等均通过SIP信令来完成。 SDP用于对于会话的媒体进行描述，定义会话的媒体的能力集 参数。
UDP：提供面向事务的简单不可靠信息传送服务 TCP： Transmission Control Protocol 传输控 制协议TCP是一种面向连接（连接导向）的、可靠 的、基于字节流的传输层（Transport layer）通 信协议
提问：为什么视频监控推荐使用UDP传输？

H.264 MPEG-4 MPEG-2 H.263
2500
3000
3500

音频编解码
模型 ITU 标准 编码方法 脉冲编码调制 （PCM） 位率 （Kbps） 64 编码延迟 （ms） 0.75 质量 （MOS） 4.2 描述 PCM以64Kbps数据位速率提供无 压缩（无损）传输功能，以及最 高质量语音的保证 ADPCM提供适合在较低数据位速 率（16，24，32或40 Kbps）时， 传输中高级质量语音的保证 G.728描述了CELP语音压缩，要 求只能在16 Kbps的带宽中使用 G.729描述了ACELP 可以把语音 压缩至8 Kbps，并且能够提供与 32 Kbps的ADPCM音质相当的语 音流 G.723.1隶属于H.323协议族标准。 它拥有两种数据位速率：5.3 Kbps和6.3 Kbps 音频识别范围扩展到20Hz～ 20kHz，解决窄带音频编码协议 存在问题，提供高保真音频效果 波形编码器： G.711 尽可能重构 出包括背景 噪音在内的 模拟波形。 G.726
RTP（Real-Time Transport Protocol，实时传输协 议）是一个传输层的、基于UDP的协议。 RTP协议被用来为音视频等实时数据提供端到端的网 络传输，传输的模型可以是单点传送或是多点传送 RTP协议是为支持实时业务而设计的，保证业务的接 收和发送在很短时间内完成。 RTP并不保证服务质量，也没有提供资源预留。可以 通过控制协议RTCP的补充来实现大规模业务时对传输 数据的监视功能。并通过RTCP提供一些控制和识别流 的功能。
iSCSI Initiator
iSCSI Target

目录
音视频编解码协议
IP监控系统主要传输技术
SIP&SDP
RTP
iSCSI
RTSP ONVIF

RTSP协议
RTSP （Real Time Stream Protocol，实时流媒体 协议）：是TCP/IP协议体系中的一个应用层协议， 在体系结构上位于RTP和RTCP之上。 使用TCP或RTP完成数据传输 定义了如何有效地通过IP网络传送多媒体数据。

SIP注册过程
注册时可以要求用户鉴权， 用来确定用户身份的合法性 401响应带回参与鉴权字段 及计算好的验证字 UA重新计算验证字，并将 验证字放在新的注册请求中 带给Register Server Register Server比较两次 的验证字是否一致，来确定 用户身份的合法性
UAC UAS
INVITE
100 Trying
180 Ringing 200 OK with SDP ACK
TS

目录
音视频编解码协议
IP监控系统主要传输技术
SIP&SDP
RTP
iSCSI
RTSP ONVIF

RTP协议

TS
MPEG-2 part 1定义了如何把多个流（video、audio、 data）复用成一个节目（program），并同步解码输出。 定义了传输流（Transport Stream，TS）和节目流（ Program Stream，PS）。 TS定义了一种类似于AVI/MP4/ASF的封装容器（ Container Format）。

RTSP协议应用
数据管理服务器基于RTSP协议与客户端进行交互，实 现点播过程控制。
视频管理 服务器
存储设备
视频客户端
IP网
iSCSI RTSP
IP监控系统协议标准
ISSUE 1.0
浙江宇视科技有限公司版权所有，未经授权不得使用与传播
引入
IP监控系统主要使用哪些编解码协议？ IP监控系统中常见协议标准有哪些？

课程目标
学习完本课程，您应该能够： 了解IP监控系统的编解码技术 熟悉IP监控业务常用协议原理

目录
音视频编解码协议
IP监控系统主要传输技术
SIP&SDP
RTP
iSCSI
RTSP ONVIF

视频编码技术
H.264

H.264
联合视频组（JVT，Joint Video Team）开发的数字 视频编码标准。 DPCM加变换编码的混合编码模式。 采用“回归基本”的简洁设计，不用众多的选项，获 得比H.263更高的压缩性能。 加强了对各种信道的适应能力，采用“网络友好”的 结构和语法，有利于对误码和丢包的处理。 应用目标范围较宽，以满足不同速率、不同解析度以 及不同传输（存储）场合的需求。

MPEG
压缩运动图像及其伴音的视音频编码标准，采用了 帧间压缩，仅存储连续帧之间有差别的地方 ，从而 达到较大的压缩比。 MPEG-1 MPEG-2 MPEG-4

M-JPEG
Motion JPEG，采用帧内编码方式，不使用帧间编 码。 高图像质量，易于视频剪辑、码率不会应为图像运 动变化产生较大波动。 需要高带宽、大存储容量。

TS、PS的生成
基本流 ES 视频 PES
视频数 据
视频编码器
基本流 ES
打包器
PS复用器
节目流 PS输出
音频数 据
传送流 TS输出
音频编码器
打包器
音频 PES
TS复用器
PES分组层
TS、PS分组层

TS、PS的区别
TS流与PS流的区别在于TS流的包结构是固定长度的，而 PS流的包结构是可变长度的。 PS流对误码率适应性比TS流低，因此，在网络环境较为恶 劣，传输误码较高时，一般采用TS 码流；而在网络环境较 好，传输误码较低时，一般采用PS码流。 对PS流而言，每个PES包头含有PTS和DTS流识别码，用 于区别不同性质ES

目录
音视频编解码协议
IP监控系统主要传输技术
SIP&SDP
RTP
iSCSI
RTSP ONVIF

iSCSI概述
iSCSI由IBM，Cisco，HP发起，2003-2作为正式的IETF 标准。 Microsoft在2003年5月宣布正式支持iSCSI技术，并提 供iSCSI Initiator驱动程序。 iSCSI是基于IP协议的存储技术标准，是SCSI协议的一 种，主要由RFC3720描述。
16
2
3.61
8
5
3.92
5.3和6.3
7.5和10
3.8和3.65
高级音频解 码
AAC
MPEG-4
96-192

目录
音视频编解码协议
IP监控系统主要传输技术
SIP&SDP
RTP
iSCSI
RTSP ONVIF

传输UDP、TCP

视频压缩技术比较

H.264的编码压缩性能最高。在相同的图象质量下，H.264所需带宽 约为MPEG-2的36%、H.263的51％、MPEG-4的61％。
Tempete CIF 30Hz
Quality Y-PSNR [dB]
38 37 36 35 34 33 32 31 30 29 28 27 26 25 0 500 1000 1500 2000 Bit-rate [kbit/s]

合集下载

视频监控系统中H.265、SVAC、GBT28181、ONVIF、PSIA有什么区别？

视频监控系统中H.265、SVAC、GBT28181、ONVIF、PSIA有什么区别？

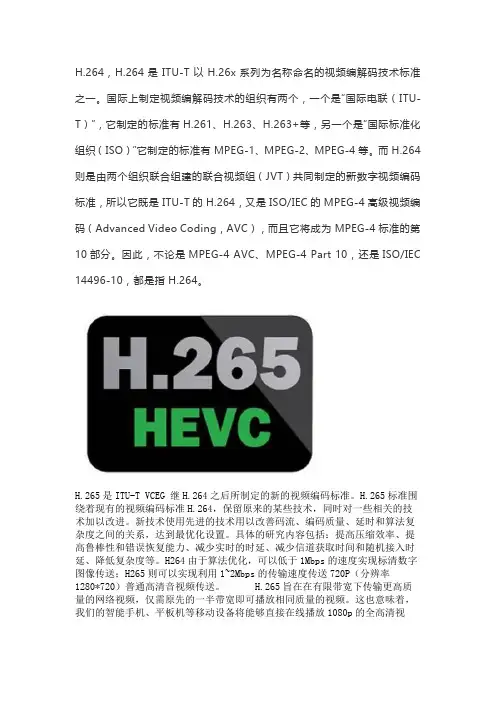

H.264，H.264是ITU-T以H.26x系列为名称命名的视频编解码技术标准之一。
