网络监控系统中交换机重要参数及选型建议网络监控系统中交换机是非常重要的组成部分，它能够实现网络中流量的控制、路由、安全以及其他重要功能。
在选择交换机时，需要考虑一系列的因素，包括性能、扩展性、可靠性以及其他特殊需求。
下面将详细介绍交换机的重要参数和选型建议。
1. 交换容量（Switching Capacity）：交换容量是指交换机能够处理的最大数据传输速率。
对于网络监控系统，通常需要高带宽的交换机来支持大量的数据流量和实时监控。
因此，选型时需要考虑交换容量是否满足监控系统的需求。
2. 可配置接口（Configurable Interfaces）：交换机的接口包括电口（Ethernet）和光口（Optical）等。
对于网络监控系统，需要选择具有足够多的接口和支持高速连接的交换机，以适应网络中各种不同设备的连接需求。
3. 端口速率（Port Speed）：交换机的端口速率是指每个接口支持的最大数据传输速率。
在选择交换机时需要根据网络监控系统中各个设备的数据传输需求来确定端口速率，以确保交换机能够满足系统的要求。
4. 交换阵列（Switching Fabric）：交换阵列是指用于实现数据交换的核心技术，在交换机中起到数据传输的枢纽作用。
对于网络监控系统，需要选择具有高性能、低延迟的交换阵列，以确保数据的及时传输和处理。
5. VLAN支持（VLAN Support）：虚拟局域网（VLAN）是指通过交换机实现的逻辑上划分的网络。
对于网络监控系统，可以使用VLAN来将不同的监控设备隔离开，以提高安全性和网络管理的灵活性。
因此，在选择交换机时需要考虑是否支持VLAN功能。
6. QoS支持（Quality of Service Support）：服务质量（QoS）是指通过交换机实现的对网络流量的优先级处理。
对于网络监控系统，需要选择支持QoS功能的交换机，以确保实时监控数据的优先传输和处理。
7. 可靠性（Reliability）：交换机在网络监控系统中的可靠性非常重要，因为任何故障都可能导致监控系统无法正常运行。
前言：一个交换机能带动多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？下面就这类问题做一些简单的分析！一、根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。
2、摄像机数量要弄清楚交换机的带宽容量。
常用交换机有百兆交换机、千兆交换机。
它们的实际带宽一般只有理论值的60~70% ，所以它们端口的可利用带宽大致是60Mbps 或600Mbps。
举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。
比如130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；用千兆交换机，可以接75台（75×8=600M）这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。
从网络拓扑结构上来讲，一个局域网通常是两到三层结构。
接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。
汇集层、核心层则要按该交换机汇聚了多少路图像来计算。
计算方法如下：如果接960P 的网络摄像机，一般15 路图像以内，用百兆交换机；超过15路则用千兆交换机；如果接1080P 的网络摄像机，一般8 路图像以内，用百兆交换机，超过8 路则用千兆交换机。
二、交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。
1、接入层交换机的选择条件1：摄像机码流：4Mbps，20 个摄像机就是20*4=80Mbps。
也就是说，接入层交换机上传端口必须满足80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的50%，100M 的也就50 M 左右，)，所以接入层交换机应选用具有1000M 上传口的交换机。
掌握网络视频监控系统中的交换机选择要点，视频清晰流畅不卡顿网络视频监控系统是靠网络来支撑所有监控设备的，视频流在网络上进行传输、分发，因此，网络负载能力的强弱直接决定监控系统的应用效果。
而交换机是网络传输的核心设备，做网络视频监控系统不得不研究网络和交换机。
网络视频监控系统的特点是视频流大，接入点数多，占用带宽大，对网络的实时性和稳定性要求比较高，要求网络的稳定可靠。
故此，在选择网络交换机时需要关注以下几个关键点。
背板带宽、包转发率背板带宽说明交换机总的数据交换能力，单位为Gbps。
端口数*相应端口速率*2（全双工模式）如果总带宽≤标称背板带宽，那么背板带宽就是线速带宽。
对于千兆以太网，一个线速端口的包转发率为1.488Mpps。
线速的包转发率计算公式：千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应线速包转发率，如果这个速率能≤交换机标称的包转发速率，那么这个交换机可以做到线速。
缓存网络视频流量较大，偶尔会有大流量并发，为保证整个网络传输系统稳定可靠，交换机需要有合适的缓存。
功能网络管理功能，VLAN划分，定时重启，环路自动检测，自动维护，报警等功能。
同时还应考虑防雷，安装方式，冗余电源，散热等功能。
网络交换机可分为三个层级。
分为接入层，汇聚层，核心层三部分。
接入层，主要与前端摄像机单独传输，对交换机性能要求不大。
汇聚层，对前端接入层汇聚的摄像机进行传输。
核心层，核心层的交换数据汇总，同时接入后端视频监控管理系统，设备。
汇聚层和核心层的交换机要求相对较高，点重关注背板带宽，包转发率的指标。
监控工程关于交换机带宽选择、镜头选择、存储空间计算高清摄像机带宽不足，那么如何解决带宽不足的问题呢？简单的计算示例：首先我们要弄清楚每路图像占用多少带宽。
以常用的720P网络摄像机产品为例，正常的默认码率为4096Kb/s 那么它所占用网络的带宽为：4096Kb/s除以8(1个字节8个字位) =512KB/s（即512千字节每秒）=4Mb/s同理1080P为：8192Kb/s=1024KB/s=8Mb/s最简单的速记：D1的码流是2M/s，720P的码流是3M/s，960P的是4M/s，1080P的是6-8M/s。
其次要弄清楚交换机的带宽容量，很多人认为：用百兆就可以完全的支持了，我们常用的交换机有百兆交换机、千兆交换机。
它们的实际带宽一般只有理论值的60~70% ，所以它们的总带宽容量大致是60Mbps或600Mbps。
从网络拓扑结构上来讲，一个局域网通常是两到三层结构。
接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。
汇集层、核心层则要按该交换机汇聚了多少路图像来计算，计算方法如下：如果接720P的网络摄像机，一般15路图像以内，用百兆交换机，超过15路则用千兆交换机。
如果接1080P的高清网络摄像机，一般8路图像以内，用百兆交换机，超过8路则用千兆交换机。
网络摄像机定时录像所占用的硬盘空间计算公式为：存储空间（MB）=码率÷8×时间×天数×监控点数÷1024 例：我们要计算720P网络摄像机每小时每路所占硬盘空间：4096÷8×3600（秒）÷1024=1800MB≈1.76GB，比如我们计算16路720P 网络摄像机存数1月所占用的硬盘空间4096÷8×3600（秒）×24（小时）×30（天）×16（路摄像机）÷1024=20736000（MB）≈20250GB≈19.8TB，MB→GB→TB的换算都是除以1024。
无线监控系统中交换机应该如何选择在无线监控系统中，除去摄像头，传输设备之外，交换机占据了特别关键的作用。
而许多伴侣对于这一块并无概念，或者是没有意识到交换机的重要性，草草用了性能低下的设备，导致整个系统经常消失问题甚至系统无法运行。
那么，在一个无线监控系统中，交换机应当如何选择呢？我们就从以下几个方面去进行。
一、交换机重要参数背板带宽背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换力量，单位为Gbps，也叫交换带宽。
一台交换机的背板带宽越高，处理数据的力量就越强。
背板带宽计算方法：端口数*端口速度*2=背板带宽，背板带宽≤标称背板带宽，那么交换设备在背板带宽上是线速的，也称无堵塞。
转发性能（各端口包转发率之和）包转发率，也称端口吞吐量，是指路由器在某端口进行的数据包转发力量，单位通常使用pps(包每秒)来衡量。
一般来讲，低端的路由器包转发率只有几K到几十Kpps，而高端路由器则能达到几十Mpps(百万包每秒)甚至上百Mpps。
包转发率的计算方法：满配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率，整机转发率≤标称包转发率，那么交换设备在整机转发上是线速的，也称无堵塞。
二、交换机选型建议对于一套大中型网络监控系统其交换机配置一般由接入层、汇聚层、核心层三部分组成。
接入层：可选择8路或16路一般百兆交换机，建议接入交换机上摄像机数量掌握在6-10台。
我们常用的交换机的实际带宽是理论值的50%-70%，所以一个百兆口的实际带宽在50M-70M。
4M*12=48M，因此建议一台百兆接入交换机最大接入12台720P网络摄像机。
同时考虑目前网络监控采纳动态编码方式，摄像机码流峰值可能会超过4M带宽，同时考虑带宽冗余设计，因此一台百兆接入交换机掌握在8台以内时最好的，超过8台建议采纳千兆口。
汇聚层：性能比接入交换机要求要高，可选择带千上传口的二层交换机。
监控网络中如何选择交换机？交换机，是监控网络传输设备的核心角色。
提起交换机选型，大家可能就想到有很多重要的参数规格需要考虑，硬件上百兆千兆万兆速率的端口、电口/光口/PoE 口、端口数量、MAC地址表深度、转发延迟、缓存大小、VLAN、隔离等等。
如果交换机选择不合适，会导致各种各样的故障、问题，严重影响了项目的交付和体验。
当然，在选择交换机之前，务必要绘制出本项目的拓扑图，一来为了科学合理的规划选型，二来对整个项目了如指掌，便于后期维护。
对于拓扑的绘制，不一定需要非常专业的画图技巧或者使用专业的工具，只需要画的清晰明了即可。
根据绘制出来的拓扑，我们可以确定各个交换机需要多少个端口、光纤口还是以太网口、PoE交换机还是普通交换机、哪个设备为核心交换机等等，因此，可以很快确定交换机数量、端口数量和交换机类型，下面就常见选型中重要考虑条件进行介绍。
安防监控的交换网络中，需要传输大量、持续的视频数据，这就要求交换机具有稳定转发数据的能力。
交换机下接入的摄像头数量越多，流经该交换机的数据量就会越大。
如果我们把码流想象成水流，那么交换机就是一个个的水利枢纽，如果汇集的水流超出负载能力，大坝就会溃堤。
同理，如果交换机下的摄像头转发的数据量超出某个端口的转发能力，亦会造成这个端口丢弃大量的数据造成问题。
例如，一台百兆的交换机转发了超出100M的数据量，造成大量丢包，出现花屏卡顿。
那么，到底多少个摄像头，选择千兆接口呢？我们选择的唯一标准是：摄像头上联端口转发数据量的大小，如果上联接口承载的数据量大于70M，则这个端口就需要是千兆端口，也就是选择千兆交换机或者千兆上联交换机。
端口承担的流量大小决定是否用千兆流量二70M,用千兆交换快速计算方法：带宽值=（子码流+主码流）*通道数*1・2带宽值>70M,用千兆带宽值V70M,用百兆例如一个交换机下连接了20个H.264 200W的摄像头（4+1M），上联端口的转发速率是5*20*1.2=120M>70M，就需要使用千兆交换机。
监控系统交换机该如何选择？一，根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。
2、摄像机数量要弄清楚交换机的带宽容量。
常用交换机有百兆交换机、千兆交换机。
它们的实际带宽一般只有理论值的 60~70% ，所以它们端口的可利用带宽大致是 60Mbps 或 600Mbps。
举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。
比如130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；用千兆交换机，可以接75台（75×8=600M）这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。
从网络拓扑结构上来讲，一个局域网通常是两到三层结构。
接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。
汇集层、核心层则要按该交换机汇聚了多少路图像来计算。
计算方法如下：如果接 960P 的网络摄像机，一般 15 路图像以内，用百兆交换机；超过 15路则用千兆交换机；如果接 1080P 的网络摄像机，一般 8 路图像以内，用百兆交换机，超过 8 路则用千兆交换机。
二，交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。
1、接入层交换机的选择条件 1：摄像机码流：4Mbps，20 个摄像机就是 20*4=80Mbps。
也就是说，接入层交换机上传端口必须满足 80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的 50%，100M 的也就 50 M 左右，)，所以接入层交换机应选用具有 1000M 上传口的交换机。
条件 2：交换机的背板带宽，如选择 24 口交换机，自带二个1000M 口，总共 26 口，则接入层的交换机背板带宽要求为：(24*100M*2+1000*2*2)/1000=8.8Gbps 的背板带宽。

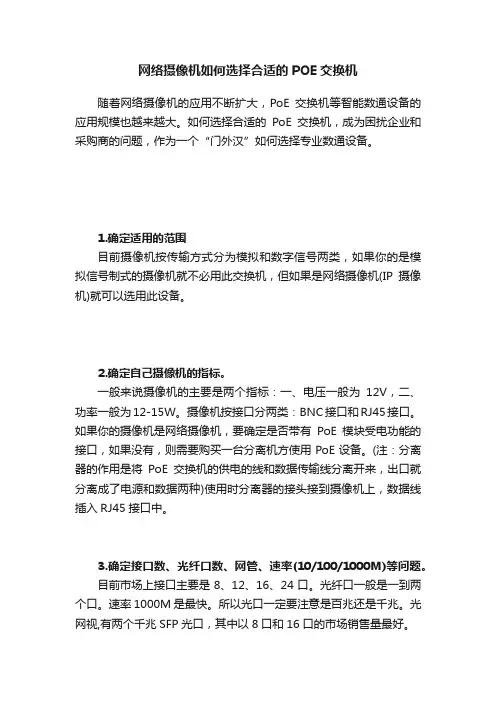

网络摄像机如何选择合适的POE交换机
随着网络摄像机的应用不断扩大，PoE交换机等智能数通设备的应用规模也越来越大。
如何选择合适的PoE交换机，成为困扰企业和采购商的问题，作为一个“门外汉”如何选择专业数通设备。
1.确定适用的范围
目前摄像机按传输方式分为模拟和数字信号两类，如果你的是模拟信号制式的摄像机就不必用此交换机，但如果是网络摄像机(IP摄像机)就可以选用此设备。
2.确定自己摄像机的指标。
一般来说摄像机的主要是两个指标：一、电压一般为12V，二、功率一般为12-15W。
摄像机按接口分两类：BNC接口和RJ45接口。
如果你的摄像机是网络摄像机，要确定是否带有PoE模块受电功能的接口，如果没有，则需要购买一台分离机方使用PoE设备。
(注：分离器的作用是将PoE交换机的供电的线和数据传输线分离开来，出口就分离成了电源和数据两种)使用时分离器的接头接到摄像机上，数据线插入RJ45接口中。
3.确定接口数、光纤口数、网管、速率(10/100/1000M)等问题。
目前市场上接口主要是8、12、16、24口。
光纤口一般是一到两个口。
速率1000M是最快。
所以光口一定要注意是百兆还是千兆。
光网视,有两个千兆SFP光口，其中以8口和16口的市场销售量最好。
4.售后服务/技术与产品的更新。
选购产品，一定要看产品线丰富不丰富，这意味着公司有没有能力对已售出的产品做出技术与产品的更新，让新老用户都用到最新的技术服务。
交换机的参数与选择交换机（Switch）是计算机网络中的核心设备之一，其主要功能是在局域网中转发数据包。
交换机的性能往往直接影响整个网络的通信速度和质量，因此选择合适的参数和型号对于构建高效的网络架构至关重要。
首先，我们需要了解交换机的几个重要参数。
1. 速度：交换机的速度通常指的是其传输数据的能力，一般以Gbps （千兆比特每秒）为单位。
根据所需的网络带宽和数据传输要求，我们可以选择适当的交换机速度。
例如，对于大型网络环境，可以选择具有多个Gbps速度的高性能交换机。
2.端口数量：交换机的端口数量表示其可以连接的设备数量。
根据需要连接的设备数量和未来的扩展需求，我们可以选择具有足够端口数量的交换机。
一般有8、16、24、48等不同端口数量的交换机可供选择。
3.管理方式：交换机一般分为智能交换机和非智能交换机两种类型。
智能交换机具有更强的管理和配置功能，可以提供更多的网络控制选项，适用于较复杂的网络环境。
非智能交换机则功能简单，适用于简单的网络布线。
4. 功能特点：不同的交换机会提供不同的功能特点，如交换机带宽控制、虚拟局域网（VLAN）支持、QoS（Quality of Service）支持等等。
根据网络需求，我们可以选择具备所需功能特点的交换机。
5.可靠性：交换机的可靠性直接关系到网络的稳定性和故障排除的方便程度。
可以选择具备冗余功能和可靠的硬件结构的交换机，以提高网络的容错性和可用性。
选择合适的交换机也需要考虑以下几个方面。
1.确定网络需求：首先，我们需要明确网络的规模和需求，包括带宽要求、设备数目、业务类型等等。
只有了解了网络的具体需求，才能选择合适的交换机。
2.预算考虑：交换机的价格根据其性能和功能而有所差异，因此我们需要根据预算来选择合适的交换机。
在预算有限的情况下，可以选择优先满足核心设备的需求，再逐步扩展其他设备。
3.供应商信誉和支持：选择可信赖的供应商是确保交换机质量和售后服务的关键。
3分钟学会监控交换机简单配置现在的监控设备用的地方越来越多，本文主要介绍简单的监控接入中交换机配置方法。
当我们拿到设备后，首先需要进行监控设备的网络规划，可以按照物理位置、功能等划分监控的网段。
拓扑总图如图：图中的PC代表监控设备，根据需求，需要划分4个监控网段，网段为192.168.2~192.168.5，所有设备网关都放在核心交换就上，所以核心交换机在配置的时候需要新建vlan，给vlan配置IP地址，在给PC配置IP地址的时候使用这个地址作为网关地址。
配置如下：1、新建vlan（网段），给vlan配置网关地址新建vlan在进行配置的时候，一般要给设备配置一个名字（也可以不配），主要是为了方便如果使用远程登录的时候可以根据名字区分是否已经登录到所需设备，当我们的vlan 是连续的vlan 时，使用区间的方式创建 vlan ，华为的命令为 vlan batch 2（起始值） to 5 （结束值）。
如图，vlan batch 2 to 5 创建了vlan2 ，vlan 3，vlan 4 ，vlan 5这几个vlan。
可以通过 display vlan 验证 vlan 是否创建成功。
验证vlan是否创建成功2、给 vlan 配置网关地址给vlan配置网关地址使用 interface vlanif 加 vlan 号给对应的 vlan 配置网关地址，比如 interface vlanif2 ，ip address 192.168.2.254 24这个命令给 vlan 2 配置了一个192.168.2.254的地址，这个地址用作192.168.2这个网段的网关地址。
可以通过命令 display ip interface brief 命令查看是否配置成功。
验证网关地址是否配置成功3、把接口划分给相应的网段vlan 规划核心交换机的1口连接的是傻瓜交换机，而且这个傻瓜交换机接的都是同一个网段（192.168.5段）的设备，所以核心交换机的1口需要划分到 192.168.5 段的 vlan 中（vlan 5）。
交换机的性能参数和使用选型概述1. 引言交换机是计算机网络中的核心设备，用于将数据包从一个网络连接传递到另一个网络连接。
它具有决定网络数据流向的作用，因此交换机的性能参数和使用选型对网络性能和可靠性起着重要的作用。
本文将介绍交换机的性能参数和使用选型概述，以便读者在购买和使用交换机时做出明智的决策。
2. 交换机的性能参数2.1 交换速率交换速率是交换机的一个重要性能参数，表示交换机在单位时间内能处理的数据量。
通常以比特每秒（bit/s）或兆比特每秒（Mbps）来度量。
交换速率越高，交换机处理数据的能力越强。
在选择交换机时，需根据网络负载和带宽需求来确定所需的交换速率。
2.2 潜时潜时是指交换机处理数据包所需的时间。
它包括输入端口潜时、交换潜时和输出端口潜时。
输入端口潜时是指数据包从输入端口到达交换机内部的时间，交换潜时是指交换机完成核心处理所需的时间，输出端口潜时是指数据包从交换机输出端口到达目标设备的时间。
较低的潜时意味着交换机能够更快地处理数据包，提高网络性能和响应速度。
2.3 缓存大小交换机通常具有缓存，用于暂存数据包。
缓存大小决定了交换机能够同时处理的数据包数量。
较大的缓存大小可以增加交换机的吞吐量，提高网络的拥塞控制能力。
在选择交换机时，需根据网络负载和数据包数量来确定所需的缓存大小。
2.4 端口数量交换机的端口数量表示交换机可以连接的设备数量。
较大的端口数量可以支持更多的设备连接，增加网络的可扩展性。
在选择交换机时，需根据网络规模和设备数量来确定所需的端口数量。
3. 交换机的使用选型概述在选择交换机时，除了考虑交换机的性能参数外，还需考虑其他因素，以满足网络需求和预算限制。
3.1 端口类型交换机通常支持不同类型的端口，如千兆以太网端口（Gigabit Ethernet）和万兆以太网端口（10 Gigabit Ethernet）。
根据设备需求和网络带宽，选择适当的端口类型。
3.2 管理型和非管理型交换机管理型交换机具有更多的功能和配置选项，可以通过网络管理软件进行配置和监控。
弱电工程各种类型交换机选型方法交换机是监控网络传输的核心设备。
交换机的选型，有很多的重要技术参数需要考虑，硬件上包括百兆/千兆/万兆速率的端口、电口/光口/PoE口、端口数量、MAC地址表深度、转发延迟、缓存大小、VLAN、隔离等等。
很多项目就是因为交换机选择当，出现各种各样的问题，严重影响项目的交付与体验。
一、千兆和百兆交换机的区别视频监控系统的网络中，需要传输大量、持续的视频数据，这就要求交换机具有稳定转发数据的能力。
交换机接入的摄像头数量越多，流经该交换机的数据量就会越大。
我们可以码流想象成水流，交换机就是一个个的水利枢纽，一旦流转的水流超出负荷，大坝就会溃堤。
同理，如果交换机下的摄像头转发的数据量超出某个端口的转发能力，也同样会造成这个端口丢弃大量的数据，出现问题。
比如百兆的交换机转发超出100M的数据量，就会造成大量丢包，导致花屏卡顿现象。
那么，到底接入多少个摄像头就需要选择千兆交换机呢？有一个标准，看摄像头上联端口转发数据量的大小：如果上联端口转发数据量大于70M，就选择千兆端口，即选择千兆交换机或千兆上联交换机。
这里有一个快速计算和选择的方法：带宽值=（子码流+主码流）*通道数*1.2①带宽值＞70M，用千兆②带宽值＜70M，用百兆举个例子来说明：有台交换机，接入了20台H.264 200W的摄像机（4+1M），那么按此计算，上联端口的转发速率就是（4+1）*20*1.2=120M>70M，这种情况就要用千兆交换机。
某些场景里，交换机只有一个端口需要是千兆，但如果不能优化系统结构，平衡流量，那么就需要配千兆交换机或者千兆上联交换机。
问题来了1：码流计算过程是很清楚，但是为什么要乘以1.2呢？因为根据网络通讯原理，数据包的封装也是遵循TCP/IP协议的，数据部分需要打上各个协议层的头部字段才能顺利传输，所以头部也会占用一定比例的开销。
我们经常说的摄像机4M码率、2M码率等，指的其实都是数据部分的大小。
1000路大型监控系统该如何设计？如何选择交换机？经常有朋友提到，大型监控项目该如何来设计？比如1000路监控该如何规划呢？本期我们主要从硬件配置的角度来探讨，如何实现1000路视频监控应用。
要实现1000路监控显示，主要有四个问题：1、用什么摄像机？2、1000路监控如何选择交换机？如何组网？3、1000路如何合理安排存储？4、1000路监控如何显示？我们来逐一分析。
一、用什么摄像机如何选择摄像机，1000路大型监控项目中，可能用到的摄像机不止一种，需要根据环境会选择不同的摄像机，我们来看下各摄像机的用途。
我们常用的会根据摄像机的外形进行分类。
1、枪式摄像机：吊装、壁装均可，室外安装一般要加配防护罩。
一般安装在通道内，厂房或者停车场等室外区域。
主要应用于没有灯光或照度低的地下库、仓库、监控城市道路、小区室外环境等。
2、球型摄像机：实际上就是“一体化机芯（变焦镜头+摄像机）+护罩+云台+云台协议解码器”，一般使用在室外或者室内面积比较大、范围比较广的场合。
3、半球形摄像机：安装方式是吸顶安装。
大多用于室内小范围的监控场合，没有灯光或者灯光较暗的半公共区、酒店走廊、医院、小区、电梯、室内大厅等场所。
4、红外一体机：红外一体是一种具备红外夜视探照头的监控摄像机。
该摄像机已经广泛的应用于日夜及大范围摄像的环境，如：小区，超市，广场，银行，工厂，军营学校等场所。
实际项目中，可根据应用场景来选择合适的摄像机。
另外，摄像机有不同分辨率，对应码率也不一样，在实际选型的时候也需要注意，具体参照图2。
图2常见摄像机分辨率、码率关系对照参考表二、如何选择交换机组网？1000路的监控项目，其重点就是交换机的选择了，这里我们选用三层网络结构，网络结构为接入层‐汇聚层‐核心层。
相对两层网络架构，三层架构网络组网规模更大，传输距离更远，网络可拓展性更强。
拓扑图如下：图3 1000路视频传输系统拓扑图那么各层交换机如何选择呢？1000路的大型监控系统，如果交换机分配不合理，时常会出现卡顿或掉线，甚至造成系统瘫痪。
交换机的重要技术参数交换机是计算机网络中的重要设备，用于实现局域网中不同设备之间的数据交换。
下面是一些交换机的重要技术参数：1.端口数量：交换机的端口数通常是其最重要的技术参数之一、端口数量决定了交换机可以连接多少台设备。
根据不同的需求，交换机的端口数量可以从几个到几百个不等。
2. 速率：交换机的速率是指交换机每个端口的最大传输速率。
常见的交换机速率有10/100Mbps、1000Mbps（1Gbps）和10Gbps等。
选择交换机时需要根据网络中的设备和带宽需求来确定所需的速率。
3. 转发速率：转发速率是交换机能够处理和转发数据的速度。
它表示交换机每秒能够处理和转发的数据包数量。
转发速率一般以每秒的百万数据包数量（Mpps）来衡量，例如，一个交换机的转发速率为10Mpps。
4.缓存大小：交换机的缓存大小决定了它可以同时处理的数据量。
缓存大小越大，交换机能够同时处理的数据量就越多，这可以提高交换机的性能和吞吐量。
5.VLAN支持：虚拟局域网（VLAN）是将一个物理局域网分割成多个逻辑上的局域网的技术。
VLAN支持是交换机能够根据网络中设备的逻辑分组进行管理和隔离的能力。
通过VLAN的划分可以提高网络的性能和安全性。
6. 管理方式：交换机可以通过不同的管理方式进行配置和监控。
常见的管理方式有Web界面、命令行界面（CLI）和SNMP等。
选择交换机时需要考虑所需的管理方式以便进行配置和监控。
7.电源供给方式：交换机的电源供给方式有两种：内置电源和外部电源。
内置电源指交换机内部集成了电源模块，直接插入电源插座供电。
外部电源指交换机使用外部电源适配器或者使用电源线连接到电源插座。
8.功能支持：交换机可以支持各种不同的功能，包括流量控制、安全策略、虚拟私有网络（VPN）、动态端口聚合（LACP）等。
选择交换机时需要根据网络需求确定所需的功能。
9.可靠性和冗余性：交换机可以支持冗余配置以提高网络的可靠性。
常见的冗余技术有链路聚合（LACP）、冗余交换机备份（VRRP）和堆叠技术等。
高清网络视频监控系统中，经常有朋友反馈画面延时、卡顿等现象，造成这种现象的原因有很多，但大多数情况下还是交换机的配置不够合理，导致带宽不足造成的。
网络监控系统在我国安防监控系统方案中已占据了举足轻重的位置，在实际的网络监控工程项目中，我们除了了解针对性的监控设备之外，还有一项至关重要的网络设备-交换机。
交换机的正确配置对于后期的网络监控系统的稳定性有着至关重要的作用。
背板带宽
背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽。
一台交换机的背板带宽越高，处理数据的能力就越强。
背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S1724G为例，该款交换机有24个千兆口。
背板带宽=24*1000*2/1000=48Gbps。
背板带宽≤标称背板带宽，那么交换设备在背板带宽上是线速的，也称无阻塞。
转发性能（各端口包转发率之和）
包转发率，也称端口吞吐量，是指路由器在某端口进行的数据包转发能力，单位通常使用pps（包每秒）来衡量。
一般来讲，低端的路由器包转发率只有几K到几十Kpps，而高端路由器则能达到几十Mpps（百万包每秒）甚至上百Mpps。
包转发率的计算方法：满配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率（1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps，1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps）。
以华为S2700-26TP-SI为例，该款交换机有24个百兆口，两个千兆上联口。
包转发率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。
整机转发率≤标称包转发率，那么交换设备在整机转发上是线速的，也称无阻塞。
交换机选型建议
对于一套大中型网络监控系统其交换机配置一般由接入层、汇聚层、核心层三部分组成。
接入层：
可选择8路或16路普通百兆交换机，建议接入交换机上摄像机数量控制在6-10台。
汇聚层：
性能比接入交换机要求要高，可选择带千上传口的二层交换机。
该交换机百兆口与接交换机相连，千兆口与监控中心核心交换机连汇聚交换机上摄像机数量应控制在30台左右。
核心层：
核心交换机是整个数字监控系统的核心，下联汇聚交换机，上联视频监控平台，存储服务器，数字矩阵等设备，建议选择三层全千兆核心交换机，摄像机数量超过150台考虑三层万兆核心交换机。
注意事项：
1、为了管理方便，可选WEB管理型交换机
2、由于视频流量较大，可选线速交换机
3、视频数据有突发性的特点，交换机缓存越大越好
4、交换机的流量控制功能
5、汇聚交换机和核心交换机建议选择华为，华三，思科等知名企业产品。
