11第十一章状态空间设计法

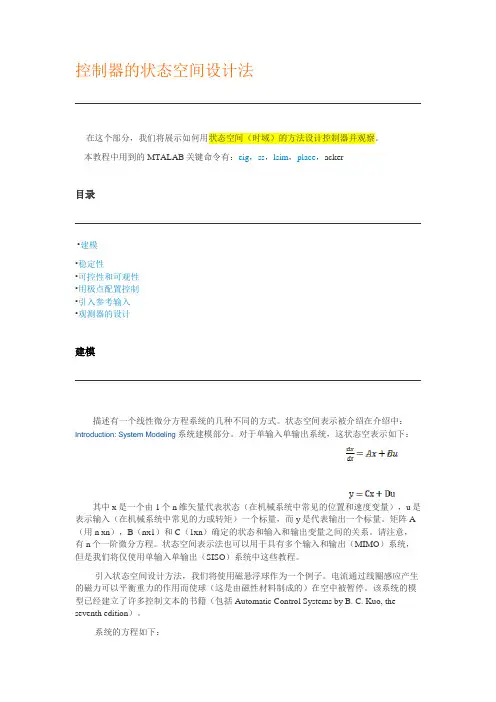

控制器的状态空间设计法在这个部分，我们将展示如何用状态空间（时域）的方法设计控制器并观察。

本教程中用到的MTALAB关键命令有：eig，ss，lsim，place，acker目录•建模•稳定性•可控性和可观性•用极点配置控制•引入参考输入•观测器的设计建模Introduction: System Modeling系统建模部分。

对于单输入单输出系统，这状态空表示如下：这球的垂直位置是h，i是通过电磁铁的电流，V是电压，M是球的质量，g是重力加稳定性其我们想要做的第一件事情就是分析开环系统（不带任何控制）是否稳定。

正如所讨论的介绍：系统分析部分，系统矩阵的特征值，A（相当于传递函数的极点）确定的稳定性。

A矩阵的特征值是det（sI—A）=0的s的值。

poles =31.3050-31.3050-100.0000其中一个极点在又半平面，换言之，有正实数部分说明系统开环不稳定。

检查一下这个不稳定的系统，当有一个非零初始条件下，添加以下代码到您的m文件可控性和可观性如果存在一个控制输入u（t）那么一个系统是可控的，在有限的时间内系统的任何状态转移到零。

它可以表明，当且仅当其可控性矩阵，CO，具有满秩（即，如果CO的秩等于 n，其中n是状态的数量）。

LTI模型的可控性矩阵的秩可以用MATLAB命令rank （ctrb（A，B））或者rank（ctrb（sys））确定。

可控性和可观测性的双重概念。

一个系统（A，B）是可控的当且仅当一个系统（A’，C，B’，D）的观察。

当我们设计一个观察的这事有用的，正如我们下面将看到。

用极点配置控制让我们采用极点配置为系统建立一个控制器。

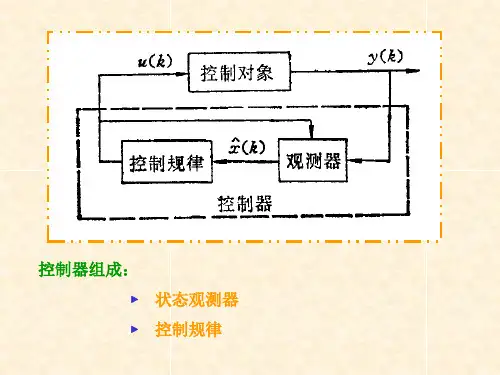

一个完整的状态反馈系统的原理图如下所示。

采用全状态，我们的意思是说，对于控制器任何时间所有的状态变量是已知的。

例如，在这个系统中，我们需要一个传感器测量球的位置，一个测量速度，和电磁铁的电流测量。

为简单起见，我们假设R = 0。

输入是超调量太大（传递函数中德零点可以增加超调量，在状态空间形式下你看不到零点）。

状态空间表示法状态空间表示是一种基于解答空间的问题表示和求解方法，它是以状态和操作符为基础的。

在利用状态空间图表示时，从某个初始状态开始，每次加一个操作符，递增地建立起操作符的试验序列，直到达到目标状态为止。

由于状态空间法需要扩展过多的节点，容易出现“组合爆炸”，因而只适用于表示比较简单的问题。

状态空间是控制工程中的一个名词。

状态是指在系统中决定系统状态的最小数目的变量的有序集合。

而所谓状态空间则是指该系统的全部可能状态的集合。

简单来说，状态空间可以视为一个以状态变量为坐标轴的空间，因此系统的状态可以表示为此空间中的一个向量。

一个实际的物理系统通常以微分算子方程P(D)Z(t)=Q(D)u( t)Y(t)=R(D)Z(t)+H(D)u(t)来描述。

在一般控制原理中基于系统(2-1)的传递函数W(D)=R(D)P-1(D)Q(D)+H(D)借助于各种图解法，比如根轨图或乃氏图等来实现控制系统的分析与设计。

考虑到系统的相互耦合其传递函数相当复杂，有时为了简单，在定性分析中略去相互耦合，实现系统的近似分析。

然而，现代控制理论是基于系统的等效状态空间表示X=AX+ BuY=CX+Eu借助于数字计算机来实现系统的分析与设计，从而避免了一般控制理论中的弊病，实现了系统分析与设计的数值计算程序化。

相应于系统的传递函数为W(D)=C(DI-A)-tB+E在研究中，通常假设E=0，这样并不影响所研究的问题的实质.那么W(D)=C(DI-A)-1B注意上面式子中，为微分算子，P(D),R(D),Q(D)和H(D)是关于D的适当阶次的多项式阵，Z(t)为系统的ml维部分状态，x(t)为n维状态矢量，y(t)为P维输出矢量，u(t)为q维输入矢量,(5)式还可表示成下面扼要介绍三种状态空间表示法状态空间表达式状态空间表达式由状态方程和输出方程构成，在状态空间中对控制系统作完整表述的公式。

在经典控制理论中，对一个线性定常系统，可用常微分方程或传递函数加以描述，可将某个单变量作为输出，直接和输入联系起来。
