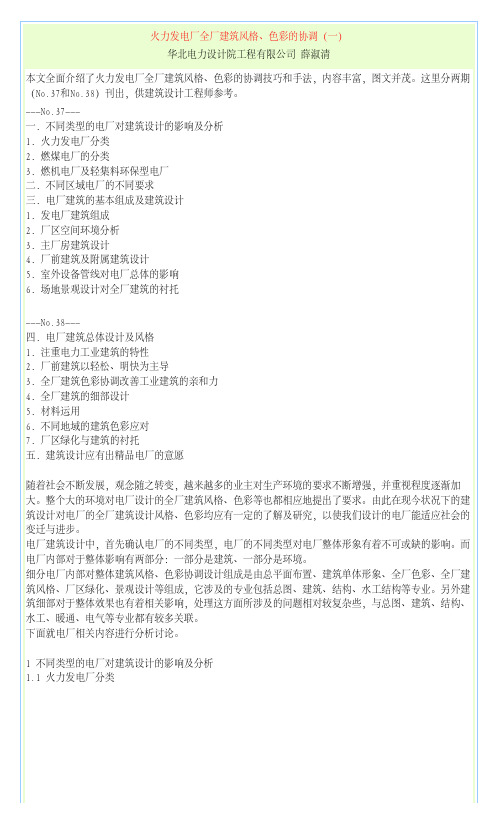

火力发电厂全厂建筑风格、色彩的协调（一）华北电力设计院工程有限公司 薛淑清本文全面介绍了火力发电厂全厂建筑风格、色彩的协调技巧和手法，内容丰富，图文并茂。
这里分两期（No.37和No.38）刊出，供建筑设计工程师参考。
---No.37---一．不同类型的电厂对建筑设计的影响及分析1．火力发电厂分类2．燃煤电厂的分类3．燃机电厂及轻集料环保型电厂二．不同区域电厂的不同要求三．电厂建筑的基本组成及建筑设计1．发电厂建筑组成2．厂区空间环境分析3．主厂房建筑设计4．厂前建筑及附属建筑设计5．室外设备管线对电厂总体的影响6．场地景观设计对全厂建筑的衬托---No.38---四．电厂建筑总体设计及风格1．注重电力工业建筑的特性2．厂前建筑以轻松、明快为主导3．全厂建筑色彩协调改善工业建筑的亲和力4．全厂建筑的细部设计5．材料运用6．不同地域的建筑色彩应对7．厂区绿化与建筑的衬托五．建筑设计应有出精品电厂的意愿随着社会不断发展，观念随之转变，越来越多的业主对生产环境的要求不断增强，并重视程度逐渐加大。
整个大的环境对电厂设计的全厂建筑风格、色彩等也都相应地提出了要求。
由此在现今状况下的建筑设计对电厂的全厂建筑设计风格、色彩均应有一定的了解及研究，以使我们设计的电厂能适应社会的变迁与进步。
电厂建筑设计中，首先确认电厂的不同类型，电厂的不同类型对电厂整体形象有着不可或缺的影响。
而电厂内部对于整体影响有两部分：一部分是建筑、一部分是环境。
细分电厂内部对整体建筑风格、色彩协调设计组成是由总平面布置、建筑单体形象、全厂色彩、全厂建筑风格、厂区绿化、景观设计等组成，它涉及的专业包括总图、建筑、结构、水工结构等专业。
另外建筑细部对于整体效果也有着相关影响，处理这方面所涉及的问题相对较复杂些，与总图、建筑、结构、水工、暖通、电气等专业都有较多关联。
下面就电厂相关内容进行分析讨论。
1 不同类型的电厂对建筑设计的影响及分析1.1 火力发电厂分类常规设计的电厂主要为燃煤电厂（上都电厂）燃机电厂（太阳宫）轻集料环保型电厂（楚州秸秆电厂）苏州垃圾电站而在我国近几十年的发展及建设过程中，建设的发电厂主要是以燃煤作为主要燃料发电，在设计电厂的进程中设计接触的燃煤电厂较其他类型的电厂也多一些；而国家在加强节能环保以及进一步推进大气污染治理，改善环境空气质量的同时，燃机电厂在近些年陆续建设的较多；并随着社会的发展，人们生活水平不断提高，利用生产及生活废弃物而发电的项目也是层出不穷地在发展中：例如秸秆电厂、垃圾电站、沼气电厂都在不同的城市逐渐地建设。
招标编号：□□□□□□神华国能查干淖尔电厂一期2×660MW 机组工程EPC总承包项目招标文件附件技术与管理标准附件十六火力发电厂色彩统一规定招标人：神华国能集团有限公司招标代理机构：神华国际工程有限公司二O一五年五月目录1 目的 (2)2 适用范围 (2)3 引用标准及关联文件 (2)3.1 引用标准 (2)3.2 关联子系统 (2)4 主要职责 (2)4.1 工程管理部 (2)4.2 计划部 (3)4.3 生产准备部 (3)4.4 施工监理 (3)4.5 总承包商 (3)5 工作执行标准 (4)5.1 总则 (4)5.2 建筑物外立面色彩 (5)5.3 设备色彩 (6)5.4 管道色彩 (18)5.5 安全警示标志色 (23)5.6 企业标志 (25)1 目的为规范神华国能内蒙古查干淖尔电厂（2X660MW）工程中对建筑物及设备色彩的规划、设计、施工、管理、验收标准，明确各方职责，统一厂区建筑物及设备色彩的质量检验标准和评定标准，保证工程整体色彩协调一致，制定本标准。
2 适用范围本标准适用于神华国能内蒙古查干淖尔电厂（2X660MW）工程建筑物及设备色彩的新建、改建工程的质量检验评定。
适用于建筑物及设备色彩的规划、设计、施工、管理、验收等的各个环节。
3 引用标准及关联文件3.1 引用标准《火力发电厂设计技术规程》DL5000—2000《火力发电厂建筑设计规程》DL/T5094—2012《火力发电厂建筑装修设计标准》DL/T5029—2012《火力发电厂保温油漆设计规程》DL/T 5072—2007《神华集团视觉识别系统手册》《中国神华能源公司火电厂生产建筑色彩及标志管理办法（试行）》《神华国能（神东电力）集团公司火电工程设计导则》3.2 关联子系统3.2.1 工程及设备招投标管理3.2.2 物资管理3.2.3 质量管理4 主要职责4.1 工程管理部4.1.1 负责提交合格的承包商或者分包商的短名单，并进行审批；4.1.2 负责招标书的审核工作；4.1.3 负责招标过程中技术部分的评审工作；4.1.4 负责施工中的安全、质量和进度的总体控制；4.1.5 负责施工完成后的整体验收移交工作；4.1.6 配合结算中，提供给计划部现场签证资料。
输变电设备标志、色彩管理规定范本第一章总则第一条为加强输变电设备的标志管理，确保设备的安全性和可靠性，依据《电力设施管理条例》的有关规定，制定本规定。
第二条本规定适用于输变电设备的标志及色彩的管理。
第三条输变电设备的标志及色彩应符合相关国家标准和行业标准，并按照本规定的要求进行管理。
第四条设备标志的设置应具有明晰、规范和统一的原则，方便人们对电气设备进行正确的认识和操作。
第五条设备标志和色彩应进行定期检查和维护，确保其清晰可见，不模糊，不脱落。
第二章标志的分类和设置第六条根据标志的使用目的和对象，标志分为以下几类：（一）设备标志，用于标识设备的属性、功能、操作方法等信息；（二）危险标志，用于警示设备的危险性，提醒人们采取相应的安全措施；（三）应急标志，用于标识应急设备或紧急情况下的操作方法；（四）场所标志，用于标识设备所处的特定场所、区域或位置。
第七条设备标志的设置原则为：（一）设备标志应设置在设备的外观显著位置，易于被人们注意；（二）设备标志应采用统一的图形符号和标准文字，便于人们的识别和理解；（三）设备标志的大小、颜色应根据设备的大小和环境的要求进行合理设置。
第八条危险标志的设置原则为：（一）危险标志应设置在设备的显著位置，便于人们识别和采取安全措施；（二）危险标志应采用醒目的颜色和图形符号，以提醒人们注意危险；（三）危险标志的大小应根据设备的大小和环境要求进行合理设置。
第九条应急标志的设置原则为：（一）应急标志应设置在应急设备附近，显著位置；（二）应急标志应采用易于识别的图形符号和简明的文字，以便人们在紧急情况下能够迅速做出相应的操作；（三）应急标志的大小应根据设备的大小和环境要求进行合理设置。
第十条场所标志的设置原则为：（一）场所标志应设置在所标识场所的显著位置；（二）场所标志应采用简明的文字和清晰的图形符号，以便人们准确地找到所标识的场所。
第三章标志的图形符号和颜色第十一条标志的图形符号应符合相关国家标准和行业标准的要求，便于人们识别和理解。

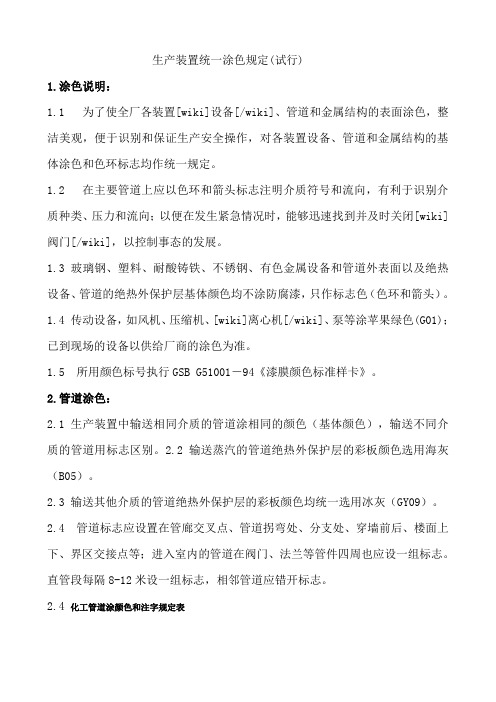

生产装置统一涂色规定(试行)1.涂色说明：1.1 为了使全厂各装置[wiki]设备[/wiki]、管道和金属结构的表面涂色，整洁美观，便于识别和保证生产安全操作，对各装置设备、管道和金属结构的基体涂色和色环标志均作统一规定。
1.2 在主要管道上应以色环和箭头标志注明介质符号和流向，有利于识别介质种类、压力和流向；以便在发生紧急情况时，能够迅速找到并及时关闭[wiki]阀门[/wiki]，以控制事态的发展。
1.3 玻璃钢、塑料、耐酸铸铁、不锈钢、有色金属设备和管道外表面以及绝热设备、管道的绝热外保护层基体颜色均不涂防腐漆，只作标志色（色环和箭头）。
1.4 传动设备，如风机、压缩机、[wiki]离心机[/wiki]、泵等涂苹果绿色(G01)；已到现场的设备以供给厂商的涂色为准。
1.5 所用颜色标号执行GSB G51001－94《漆膜颜色标准样卡》。
2.管道涂色：2.1 生产装置中输送相同介质的管道涂相同的颜色（基体颜色），输送不同介质的管道用标志区别。
2.2 输送蒸汽的管道绝热外保护层的彩板颜色选用海灰（B05）。
2.3 输送其他介质的管道绝热外保护层的彩板颜色均统一选用冰灰（GY09）。
2.4 管道标志应设置在管廊交叉点、管道拐弯处、分支处、穿墙前后、楼面上下、界区交接点等；进入室内的管道在阀门、法兰等管件四周也应设一组标志。
直管段每隔8-12米设一组标志，相邻管道应错开标志。
2.4 化工管道涂颜色和注字规定表序号介质名称涂色管道注字名称注字颜色序号介质名称涂色管道注字名称注字颜色1 工业水绿上水白24 仪表用空气深蓝仪表空气白2 井水绿井水白25 氧气天蓝氧气黑3 生活水绿生活水白26 氢气深绿氢气红4 过滤水绿过滤水白27 氮(低压气) 黄低压氮黑5 循环上水绿循环上水白28 氮(高压气) 黄高压氮黑6 循环下水绿循环回水白29 仪表用氮黄仪表用氮黑7 软化水绿软化水白30 二氧化氮黑二氧化氮黄8 清静下水绿净化水白31 真空白真空天蓝9热循环回水(上)暗红热水(上) 白32 氨气黄氨黑10 热循环回水暗红热水(回) 白33 液氨黄液氨黑11 消防水绿消防水红34 氨水黄氨水绿12 消防泡沫红消防泡沫白35 氯气草绿氯气白13 冷冻水(上) 淡绿冷冻水红36 液氨草绿纯氯白14 冷冻回水淡绿冷冻回水红37 纯碱粉红纯碱白15冷冻盐水(上) 淡绿冷冻盐水(上)红38 烧碱深蓝烧碱白16冷冻盐水(回) 淡绿冷冻盐水(回)红39 盐碱灰盐酸黄17 低压蒸汽红低压蒸汽白40 硫酸红硫酸白18 中压蒸汽红中亚蒸汽白41 硝酸管本色硝酸蓝19 高压蒸汽红高压蒸汽白42 醋酸管本色醋酸绿20 过热蒸汽暗红过热蒸汽白43煤气等可燃气体紫煤气(可燃气体)白21蒸汽回水冷凝液暗红蒸汽冷凝液(回)绿44 可燃液体银白油类(可燃液体)黑22废气的蒸汽冷凝液暗红蒸汽冷凝液(废)黑45 物料管道红按管道介质注字黄23空气(压缩空气)深蓝压缩空气白3.设备涂色：3.1 设备绝热外保护层的彩板颜色均统一选用冰灰（GY09）。
中国电力投资集团火力发电厂色彩统一规定一．本规定中的色彩采用全国颜色标准化技术委员会认定的《中国建筑色卡》（GSB16-1517.1-2002）。
在使用中，若采用其他色卡时，应进行色彩、明度、色相比对后采用。
二．建筑物外立面装饰材料及色彩统一规定
1
注：雨篷的材料及颜色同墙身。
三．建筑室内色彩
注：①除化学建筑零米沟盖板外，其他建筑零米沟盖板均采用混凝土或钢质沟盖板，颜色为蓝灰色（卡号：1614）。
②墙裙高1.8米，材料为耐擦洗涂料或墙砖，颜色为白色。
③踢脚高150mm材料及颜色同地面。
三、设备色彩：
设备按工艺系统划分主要有：汽轮机设备及系统、锅炉设备及系统、电气设备及系统、热工自动化、运煤系统、除灰渣系统、水处理设备及系统、水工设施及系统、采暖通风和空气调节。
由于大部分设备的色彩是由供货厂家在生产厂涂刷完成，故在订货时，合同中要明确面漆色及卡号。
全厂起吊设备的面漆颜色为橘黄色（卡号：1094）；消防设备的面漆颜色为大红色（卡号：1085）；汽机、辅机等油系统设备的面漆颜色为中黄色（卡号：1112）；屋顶风机的面漆颜色为银灰色（卡号：0622）
注：国家、行业有特殊规定的按国家、行业标准执行。
5、除灰渣设备
二、全厂管道色彩
发电厂管道油漆施工方法及要求，应遵照《火力发电厂保温油漆设计规程》DL/T5072-1997执行。
有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第7.1.3条的规定。
1、管道着色及介质流向见《关于集团公司火电厂主要设施色彩规定的通知》。
按集团公司04年。

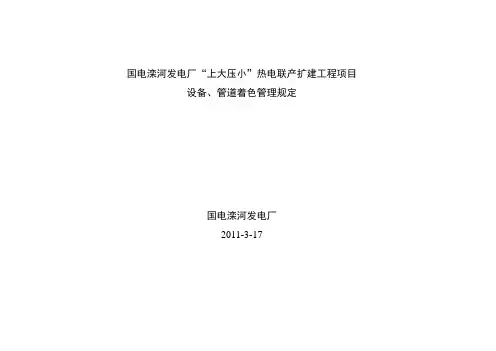

国电滦河发电厂“上大压小”热电联产扩建工程项目设备、管道着色管理规定国电滦河发电厂2011-3-17前言1. 为弘扬集团公司的企业文化，展现企业精神面貌，塑造国电滦河发电厂新建机组良好形象，特制定本管理规定。
2. 本规定适用于国电滦河发电厂“上大压小”热电联产扩建工程项目的设备、管道着色工程。
3. 设备、管道的色彩选择遵循经济实用、节能环保、质量可靠、整洁美观、便于施工和维护的原则，满足视觉识别系统的要求，尽可能做到不额外增加工程投资。
4. 本规定中《管道篇》以中国国电集团编制的《发电企业安全设施配置规范手册》为依据。
5. 本规定参考其它兄弟单位相关规定并结合我厂五期工程进行编制。
6. 本规定中色彩采用全国涂料和颜料标准化技术委员会认定的《漆膜颜色标准样卡》（GSB05-1426-2001）。
在使用过程中，若采用其它色卡标准时，应在选定相同颜色后，再替换成相应色卡标准的颜色标号。
7. 在执行本规定的同时，应符合火电厂建筑、消防设计等相关规定的要求。
各种油漆、涂料等的施工应严格按照相关施工工艺要求及施工验收规范执行。
1.设备篇：1.1 汽机设备：1.2 锅炉及除灰设备1.3 化学专业电气、热控专业2. 管道篇2.1 主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照中国国电集团编制的《发电企业安全设施配置规范手册》及《火力发电厂保温油漆设计规程》DL/T5072—2007执行。
有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。
为便于识别，管道的介质名称及介质流向箭头应符合下列规定：2.1.1 管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。
介质名称可用全称或化学符号标识。
2.1.2 管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。
2.1.3 管道的介质名称和介质流向箭头的位置和形状1—质流向箭头 2—色环境 3—介质名称2.1.4 当介质流向有两种可能时，应标出两个方向的流向箭头。
中国电力投资集团火力发电厂色彩统一规定一．本规定中的色彩采用全国颜色标准化技术委员会认定的?中国建筑色卡?〔GSB16-1517.1-2002〕。
在使用中，假设采用其他色卡时，应进展色彩、明度、色相比对后采用。
二．建筑物外立面装饰材料及色彩统一规定注：雨篷的材料及颜色同墙身。
三．建筑室内色彩注：①除化学建筑零米沟盖板外，其他建筑零米沟盖板均采用混凝土或钢质沟盖板，颜色为蓝灰色〔卡号：1614〕。
②墙裙高1.8米，材料为耐擦洗涂料或墙砖，颜色为白色。
③踢脚高150mm材料及颜色同地面。
三、设备色彩：设备按工艺系统划分主要有：汽轮机设备及系统、锅炉设备及系统、电气设备及系统、热工自动化、运煤系统、除灰渣系统、水处理设备及系统、水工设施及系统、采暖通风和空气调节。
由于大局部设备的色彩是由供货厂家在生产厂涂刷完成，故在订货时，合同中要明确面漆色及卡号。
全厂起吊设备的面漆颜色为橘黄色〔卡号：1094〕；消防设备的面漆颜色为大红色〔卡号：1085〕；汽机、辅机等油系统设备的面漆颜色为中黄色〔卡号：1112〕；屋迎风机的面漆颜色为银灰色〔卡号：0622〕1、汽轮发电机及主要辅机设备2、水处理设备注：国家、行业有特殊规定的按国家、行业标准执行。
3、电气设备4、运煤系统主要设备5、除灰渣设备6、水工设备7、锅炉及辅机设备二、全厂管道色彩发电厂管道油漆施工方法及要求，应遵照?火力发电厂保温油漆设计规程?DL/T5072-1997执行。
有保温要求的设备和管道应符合?火力发电厂保温油漆设计规程?第7.1.3条的规定。
1、管道着色及介质流向见?关于集团公司火电厂主要设施色彩规定的通知?。
按集团公司04年2、常用管道油漆色彩3、保温管道油漆色彩4、不保温管道油漆色彩。

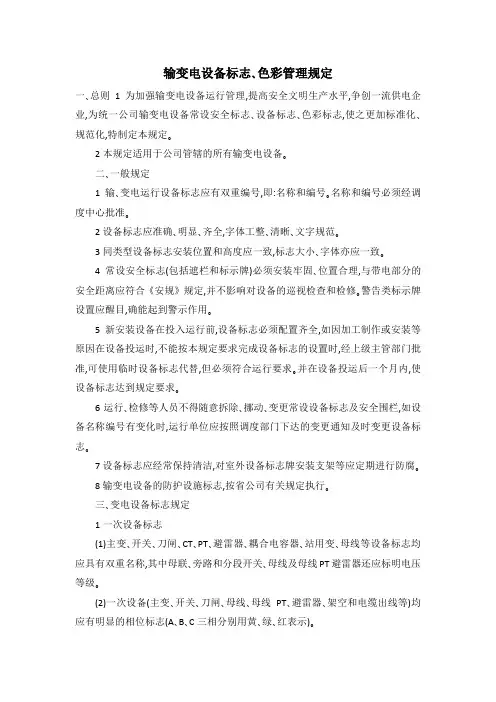

输变电设备标志､色彩管理规定一､总则1为加强输变电设备运行管理,提高安全文明生产水平,争创一流供电企业,为统一公司输变电设备常设安全标志､设备标志､色彩标志,使之更加标准化､规范化,特制定本规定｡2本规定适用于公司管辖的所有输变电设备｡二､一般规定1输､变电运行设备标志应有双重编号,即:名称和编号｡名称和编号必须经调度中心批准｡2设备标志应准确､明显､齐全,字体工整､清晰､文字规范｡3同类型设备标志安装位置和高度应一致,标志大小､字体亦应一致｡4常设安全标志(包括遮栏和标示牌)必须安装牢固､位置合理,与带电部分的安全距离应符合《安规》规定,并不影响对设备的巡视检查和检修｡警告类标示牌设置应醒目,确能起到警示作用｡5新安装设备在投入运行前,设备标志必须配置齐全,如因加工制作或安装等原因在设备投运时,不能按本规定要求完成设备标志的设置时,经上级主管部门批准,可使用临时设备标志代替,但必须符合运行要求｡并在设备投运后一个月内,使设备标志达到规定要求｡6运行､检修等人员不得随意拆除､挪动､变更常设设备标志及安全围栏,如设备名称编号有变化时,运行单位应按照调度部门下达的变更通知及时变更设备标志｡7设备标志应经常保持清洁,对室外设备标志牌安装支架等应定期进行防腐｡8输变电设备的防护设施标志,按省公司有关规定执行｡三､变电设备标志规定1一次设备标志(1)主变､开关､刀闸､CT､PT､避雷器､耦合电容器､站用变､母线等设备标志均应具有双重名称,其中母联､旁路和分段开关､母线及母线PT避雷器还应标明电压等级｡(2)一次设备(主变､开关､刀闸､母线､母线PT､避雷器､架空和电缆出线等)均应有明显的相位标志(A､B､C三相分别用黄､绿､红表示)｡A主变相位标志标注在高压侧套管升高座上,标注方式为A､B､C红色字,字.母大小依据主变容量而定｡B35KV开关相色标注在连接线下部,室内35KV及10KV开关等为硬母线连接的设备,不再标相色｡C室外母线相色标志设置在每段母线两端水泥架构上,该标志应用罗马数字注明该段母线编号,室内硬母线均涂相色标志,还应在适当位置标注该段母线编号｡D开关设置在室内的架空出线的相色标志均标注在线路标志牌上,该标志牌上除有线路名称和编号外,用方形色块并写有A､B､C或C､B､A字样,将其固定在该出线穿墙套管外侧下方墙上｡电缆出线的相位标志用黄､绿､红塑料带缠绕方式或在每相电缆压接头下方刷环型相色标志｡(3)成套开关柜前后均应注明设备双重名称｡(4)多油开关分合指示应分别涂漆以示区别,"分"字涂绿色,"合"字涂红色｡(5)刀闸上应有分合转动方向标志,分用绿色,合用红色｡(6)接地体及携带型接地线的接地点应涂黄､绿相间各100mm,接地线装接部位(接触处),不应有油漆覆盖｡A接地刀闸操作手柄应涂黑漆,其操作垂直连杆下部涂50cm黑漆｡B室内35KV配电装置和10KV开关柜的开关两侧均应留有装设接地线的位置和标志｡C主变冷却器,单元式电力电容器应有编号,编号统一用红色阿拉伯数字｡2二次设备标志(1)控制屏､保护屏､交直流屏､远动屏､电能计量表屏前后屏头均应标明设备名称,白底红字,交直流屏､远动屏､电能计量表屏还应按顺序编号,如"1直流屏"､2直流屏等｡(2)控制屏面板应有与实际接线相符的模拟线,模拟线的颜色按变电站一次系统模拟图板制作的某些规定画出｡(3)同一保护屏上有两路及以上保护设备时,屏前屏后应有明显的红色分界线,控制屏只在屏后画出分界线｡(4)开关控制把手试验按钮前后均应标明设备名称编号｡(5)二次回路小开关､熔断器､信号继电器及压板必须同时注明编号和汉语意义,其他设备可只注明英文编号,标注字体应采用微机打印｡(6)二次设备装有标签框者,应在标签框内放入打印的设备名称｡(7)所有(低压)切换开关､刀闸､大电流端子均应标注名称和切换位置｡(8)所有低压保险均应标注名称及额定电流｡(9)控制屏上的电流表应在极限值处以红线标出｡(10)一经触动,即可能造成跳闸的继电器(出口中间继电器､防跳继电器)的外壳上,应用红色方框标志｡(11)各端子箱的名称标志应与对应设备相同,动力､照明配电室检修电源箱应标明名称｡3其他标志规定(1)变电站设备上不准粘贴与运行无关的标语,在站内适当部位可设置安全警句｡(2)变电站大门应有"生产重地､谢绝参观"标志｡(3)变电站应设置本站简介牌一块,名称为"XX变电站简介"内容为本站设备概况(投运时间､主变容量､接线方式)等黄色铜板制作｡(4)主控室､高压室､所用变室､电容器室､蓄电池室､载波室､电缆层及会议室､资料室､值班室等注明室名,高压室､所用变室､电容器室还应注明电压等级｡(5)蓄电池屏上应设有"严禁烟火"标志牌,蓄电池应用红色阿拉伯数字编号｡(6)落地布置式电容器设备应设固定围栏,围栏高度应符合《安规》规定,并在入口处设置"止步!高压危险"及"设备名称编号"标志牌各一块｡(7)变电站内架构爬钉､爬梯,主变等设备爬梯以及建筑物通向电气设备的爬梯上应设置"禁止攀登,高压危险!"标示牌｡(8)站内消防室门上应用黄漆标明"消防器材"字样,灭火器箱､消防水龙头､铁制沙箱及消防室内一律为红色｡4变电站一次系统模拟图板制作的规定(1)每个变电站(不包括微机闭锁站)都应设置一块与一次设备实际接线相符的一次系统模拟图板(以下简称图板)｡图板上设备状态应与实际设备运行方式经常保持一致｡(2)图板应放置在主控室内,位置要合理,既方便运行人员模拟操作,又不影响主控室整体布局的美观性｡(3)图板大小应根据本站设备情况,并考虑远景规划,结合主控室建筑条件合理确定,其长宽比例一般应在1:0.6-0.7左右｡(4)图板采用方块镶嵌式,底色为灰色｡(5)图板中应标出如下内容:A图板顶部标出"XX变电站一次系统模拟图"字样｡B一次设备各元件的接线方式､名称和编号｡C与本站地线组数､号码相符的地线编号牌,放置在图板底部｡模拟地线及其放置处均应有编号｡(6)对图中主要元件的制作要求A图板中各设备元件图形应符合部颁统一规定｡B图板布局美观合理,疏密有致,主变压器一般应在图板的中央位置｡C主变C1主变要标明编号､接线组别､中性点接地刀闸及各侧避雷器｡C2无载调压变压器分接开关档位指示(指针式､有档位电压值),档位数字底色与相应电压等级一致,电压值用白色｡D开关D1开关分合指示灯显示,合红灯亮,分绿灯亮｡D2开关还应有防误操作牌｡开关合闸后,图板上显示红牌,分闸后显示绿牌,防误操作牌正反两面均应刻有开关编号｡E母线E1母线应按电压等级分别采用下列颜色:35KV黄色,10KV绛红色,接地部分(包括接地刀闸)黑色｡E2与该母线电压等级相同的设备连线的颜色应与母线相同｡E3各段母线应在端部标注其电压等级及编号｡F刀闸刀闸在断开位置不应盖住其编号｡GPT､所用变装有高压保险者,其高压保险应能断开或取下,采用断开方式不应与刀闸相混淆,采用取下方式应在图板下部设有其存放位置,并标注其名称｡H各间隔应有名称(包括所用变､母线PT､避雷器等)｡(7)图板中设备名称编号统一用黑色｡(8)图板中接地部分(包括接地刀闸)用黑色表示｡(9)接地线标志一般采用插入式,图板上应预留插孔,特殊部位可采用夹子｡(10)远景预留部分可一次制成,但名称编号不应标出｡(11)如一次系统设备变化,图板应随之改变,如因某些原因不能立即作相应改变,应在一个月内使图板与一次相符｡四､设备外部颜色的规定1设备外部颜色应做到整齐统一,无剥落锈蚀现象｡2设备安装检修时,必须同时按本规定要求涂漆｡3必须加强对检修人员的防腐､涂漆的培训,严格按操作程序施工,一遍防锈漆,两遍银粉漆｡4物资部门采购油漆时,必须按生产部门提供的厂家和漆种采购,否则不准使用｡五､输电线路标志规定1杆号牌(1)式样及尺寸(见附图)(2)材料:采用铝合金板其厚度为1毫米｡(3)字体:采用印刷体,字面凸出0.3毫米｡(4)牌底及字体颜色(烤漆)｡A35KV-110KV为红字｡(5)杆､塔号牌挂放位置:原则方向由送电侧至受电侧,双杆位于右杆｡A35KV杆､塔号牌挂放位置｡A1单杆和双杆均悬挂在距地面8米处｡A2三联杆应悬挂于中间杆距地面8米处｡A3单回铁塔从地面数起向上第9米处中间｡双回塔从地面向上数9米各自线路下方内侧｡(6)线路色标A邻近平行线路(100米以内)､交叉线路(两侧2基)应有明显的色标｡B同杆(塔)架设的线路,在最底层横担下设双重编号牌,标明线路名称和左线､右线(面向线路杆塔号增加方向,右边为右线)｡C由电厂或变电站出线密集地段,平行距离在10米以内的杆塔横担下设标明线路名称的标示牌｡2相色牌的有关规定(1)相色牌的尺寸:长×宽为120×120,中间为园型,直径100｡(2)材料:采用铝合金板其厚度为1毫米｡(3)相色面凸出0.3毫米(红､绿､黄)｡(4)牌底为白色,相色为红､绿､黄烤漆｡(5)相色牌安装位置:对35KV､110KV线路应按实际运行相序安装在悬挂导线的横担的相应位置,一般在送电侧｡3其他线路标志牌(1)其他线路标志牌指《电力设施保护条例》中所列的35种｡(2)其规格按省公司统一加工500×700格式｡(3)安装位置,应按标志牌的内容,根据保护条例中有关规定装设在相应位置,要醒目｡(4)城市及居民区线路杆塔爬梯(钉)底层对地距离小于2.5米的要悬挂"禁止攀登,高压危险"的警告牌｡。
中国电力投资集团火力发电厂色彩统一规定一．本规定中的色彩采用全国颜色标准化技术委员会认定的《中国建筑色卡》（GSB16-1517.1-2002）。
在使用中，若采用其他色卡时，应进行色彩、明度、色相比对后采用。

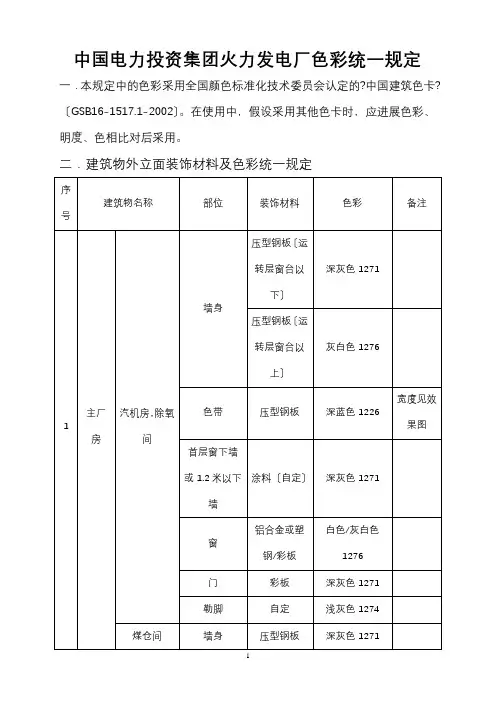

二．建筑物外立面装饰材料及色彩统一规定序号建筑物名称部位装饰材料色彩备注1 主厂房汽机房，除氧间墙身压型钢板（运转层窗台以下）深灰色1271压型钢板（运转层窗台以上）灰白色1276色带压型钢板深蓝色1226宽度见效果图首层窗下墙或1.2米以下墙涂料（自定）深灰色1271窗铝合金或塑钢/彩板白色/灰白色1276门彩板深灰色1271勒脚自定浅灰色1274煤仓间墙身压型钢板深灰色1271门彩板深灰色1271窗铝合金或塑钢/彩板白色/灰白色1276锅炉房色带压型钢板深蓝色1226紧身封闭部分压型钢板灰白色1276窗铝合金或塑钢/彩板白色/灰白色1276锅炉钢架油漆浅灰色1274锅炉钢梯油漆乳白色1276炉顶压型钢板灰白色1276露天布置炉顶防雨罩压型钢板深蓝色12226灰白色1276锅炉电梯维护墙压型钢板灰白色1276集中控制楼色带压型钢板深蓝色1226涂料深蓝色12261墙身压型钢板或涂料乳白色1276窗铝合金或塑钢/彩板白色/灰白色1276门彩板深灰色12712 电气建筑其他电气用房色带涂料深蓝色1226墙身涂料灰白色1276或深灰色1271窗铝合金或塑钢/彩板白色/灰白色1276门彩板灰白色1276柱油漆浅灰色1274涂料白色3 化学水处理系统建筑化学水处理室色带涂料深蓝色1226墙身涂料乳白色1276或深灰色1271门、窗铝合金白色/乳白色1276塑钢/彩板白色/乳白色1276 其他色带涂料深蓝色1226墙身涂料乳白色1276/深灰色1271门彩板灰白色1276窗铝合金或塑钢/彩板白色/灰白色12764 输煤建筑栈桥墙面及顶部压型钢板浅灰色1274底面涂料深蓝色1222窗铝合金或塑钢/彩板白色/灰白色1276结构梁柱混凝土混凝土本色油漆浅灰色1274 转运站墙身涂料灰白色1276门窗铝合金白色彩板灰白色12765 水工建筑单体建筑色带涂料深蓝色1226墙身涂料乳白色1276或深灰色1271门窗铝合金乳白色1276彩板乳白色12766 除灰建筑单体建筑色带涂料深蓝色1226墙身涂料乳白色1276或深灰色1271窗铝合金或塑钢/彩板白色/灰白色1276门彩板乳白色12767 辅助及附属建筑色带涂料乳白色1276 墙身涂料乳白色1276门窗铝合金白色彩板乳白色1276 雨篷涂料白色室外平台、楼梯涂料深蓝色1222油漆深蓝色1222 室外雨水管及构价钢制、PVC制品乳白色127610 A列外的变压器围栏—自定白色—油漆中黄色111211 防火墙墙混凝土混凝土本色12 除灰结构架构钢结构浅灰色1274 混凝土混凝土本色13 厂区综合管架- - 砼本色钢筋混凝土管架- 油漆浅灰色1274 钢制管架14 冷却塔冷却塔清水混凝土混凝土本色（无色带）15 烟囱顶部1/3高度内航标油漆深蓝色1226、浅蓝色0574灰库- - 混凝土本色16 储灰罐（不要色环）砼本色17 烟道及烟道支架混凝土混凝土本色混凝土本色油漆浅灰色1274 钢制18 室外消防构件油漆大红色108519 室外给水构件油漆淡绿色114220 室外排水构件油漆淡绿色1142注：雨篷的材料及颜色同墙身。
