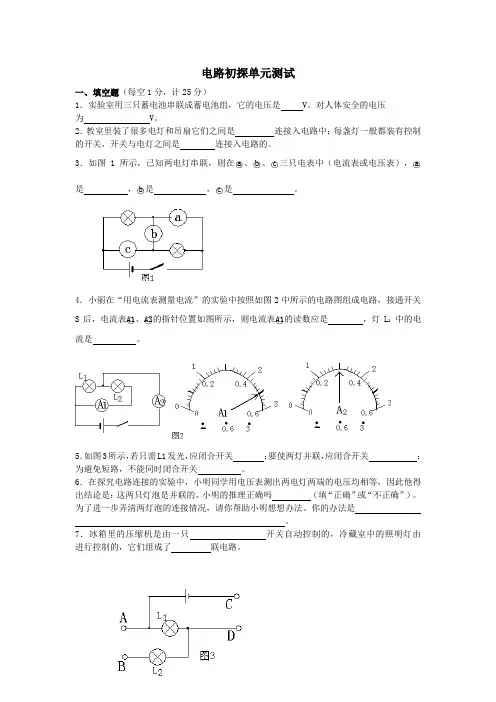

电路初探单元测试一、填空题（每空1分，计25分）1．实验室用三只蓄电池串联成蓄电池组，它的电压是 V。
对人体安全的电压为 V。
2．教室里装了很多电灯和吊扇它们之间是连接入电路中；每盏灯一般都装有控制的开关，开关与电灯之间是连接入电路的。
3．如图1所示，已知两电灯串联，则在○a、○b、○c三只电表中（电流表或电压表），○a 是，○b是，○c是。
4．小丽在“用电流表测量电流”的实验中按照如图2中所示的电路图组成电路，接通开关A2的指针位置如图所示，则电流表○A1的读数应是，灯L1中的电A1、○S后，电流表○流是。
5．如图3所示，若只需L1发光，应闭合开关；要使两灯并联，应闭合开关；为避免短路，不能同时闭合开关。
6．在探究电路连接的实验中，小明同学用电压表测出两电灯两端的电压均相等，因此他得出结论是：这两只灯泡是并联的。
小明的推理正确吗（填“正确”或“不正确”）。
为了进一步弄清两灯泡的连接情况，请你帮助小明想想办法。
你的办法是。
7．冰箱里的压缩机是由一只开关自动控制的，冷藏室中的照明灯由进行控制的，它们组成了联电路。
8．如图4所示，回答下列问题。
（1）若只使灯L1亮，应闭合开关，断开开关。
（2）若灯L1、L2组成并联电路，应闭合开关，断开开关。
（3）若将S1、S2、S3同时闭合，则L1、L2将（填“亮”或“不亮”），此时电路发生。
9．如图5所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A 和B，将测通器的m连接在D上，当n连接F时小灯泡发光，连接E时小灯泡不发光。
由此可以确定为同一导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将另两根导线辨别开。
二、选择题（每题2分，计30分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案1．下面关于手电筒的说法中正确的是A．手电筒中没有电线，因此手电筒不属于电路B．有些手电筒使用时关不掉，是因为电筒上没有开关C．手电筒不用照明电路中的电，因此手电筒不属于用电器D．手电筒是将电能转化为光能的工具，因此手电筒属于用电器2．下列关于集成电路的说法中不正确的是A. 所有电器的电路都是集成电路B. 集成电路生产及测试的每个工作流程都必须在无尘和干燥的环境下进行C. 集成电路的芯片上有集成了上千万个电子元件D. 集成电路的出现标志着电子已经进入了信息化的时代3．如图6所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L1断路4．在如图7所示的电路中，电压表V1、V2、V3的示数分别为U1、U2、U3,电流表A1和 A2的示数分别为I1和I2，则下列关系正确的是A．U1＝U2＝U3，I1＝I2B．U1＝U2＝U3，I1>I2C．U1+U2＝U3，I1＝I2D．U1＝U2+U3，I1＝I25．下列关于电源的作用的描述中正确的是A. 电路中只要有电压，就有电流产生B. 电路中只要有电流存在，就一定有电压C. 电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在D. 以上几种说法均不正确6．某同学选好电压表和电流表的量程，按图8所示的电路进行实验，闭合开关S后，发现两灯均不发光，电流表指针几乎未动，而电压表指针有明显偏转，根据以上现象分析，该电路的故障可能是A．电流表坏了或电流表接触不良而未实际接入电路B．aL1b部分的某处出现了断路C．电灯L1的灯丝烧断或灯座未接通D．电流表、电灯L1及L2都坏了7．若用一个开关同时控制两盏电灯，下列说法正确的是A. 两灯一定是并联B. 两灯一定是串联C. 两灯既是并联也是串联D. 两灯可能并联也可能串联8．在楼道中安装的电灯，要求在楼梯的上下两端都能控制它，下列说法中正确的是A．只要一只单刀单掷开关 B．只要一只单刀双掷开关C．需要两只单刀单掷开关 D．需要两只单刀双掷开关9．如图9所示的电路中，当开关S闭合时，灯L1、L2均不亮。
《电路初探》测试题一、选择题（每题3分，共27分）1．下列关于并联电路的说法中 , 错误的是( )。
A. 各用电器是并列地连接起来的B. 若一个用电器的内部断路 , 其余的用电器也不可能工作C. 并联电路是由干路和各支路组成的D. 相互并联的电路两端的电压相等2．如图1电路中，开关同时控制电灯和电铃的是（）。
3．下列都是某同学探究关于串、并联电路电流规律的一些说法，你认为不正确的是 ( )。
A、串联电路电流处处相等B、并联电路中干路电流等于各支路电流之和C、两个灯泡通过的电流相等，它们之间一定是串联D、并联电路中的支路电流等于干路电流减去其他支路电流4．如图2所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是( )。
图 2图 1A B C DA ．只需连接1和2B ．只需连接2和3C ．只需连接3和4D ．只需连接1和35.如图3所示， a 、b 、c 是三只相同的小灯泡,则( )A. 当Ｓ1断开, Ｓ2闭合时,c 灯不发光, a 、b 灯发光B. 当Ｓ1 、Ｓ2都闭合时, a 、b 、c 三灯均发光C. 当Ｓ1 闭合, Ｓ2断开时, a 灯不发光, b 、c 灯发光D. 当Ｓ1 、Ｓ2都断开时, c 灯不发光, a 、b 灯发光.6．有一个同学在测量电压时用的是0～3V 的量程，但记录的读数却是6．5V ，则该同学实际测的电压值是 ( )．A ．5VB ．2．5VC ．1．3VD ．11．5V7．两只灯泡连接后接到二节干电池的电路上，用电流表测得通过它们的电流相等，那么（ ）A 、这两只灯泡一定是串联的B 、这两只灯泡一定是并联的C 、这两只灯泡可能是串联的D 、这两只灯泡不可能是并联的8.如图4所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；C. ①和②是电流表，③是电压表；D. ①②和③都是电流图 3图 4表9. 马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）A ．串联的B ．并联的C ．可能是串联的，也可能是并联的D ．不能确定是何种连接方式二、填空题（每空2分，共38分）10．一节干电池的电压为________，某电池组是由三节干电池串联成的，那么电池组的总电压为 ＿＿＿＿＿,我国家庭电路中照明灯的电压为________。
专题13电路初探（原卷版）一．实验探究题（共20小题）1．同学们做“探究并联电路的电流规律”的实验，用两节干电池串联做电源，连接了如图甲所示电路。
（1）电路连接时开关应，否则图甲电路连接完最后一根导线时会出现（选填“L1”或“L2”）不亮，电流表（选填“有”或“无”）示数。
（2）若只改动甲图电路中一根导线就能使两灯并联，并且电流表测干路电流，请在要移接的导线上打上“×”号，并画出改动后的导线。
（3）为更方便地测出两支路的电流，小明找来一个单刀双掷开关，设计了如图乙所示的电路，当开关S接a时，电流表可测通过（选填“L1”或“L2”）的电流；那么当开关S接b时，请判断电流表能否正常测量通过另一条支路的电流，并说明理由：。
2．在探究并联电路电流规律的实验中，图甲是实验的电路图。
实验次数A处的电流I/A B处的电流I B/A C处的电流I C/AA1 0.10 0.12 0.222 0.22 0.24 0.463 0.26 0.30 0.56（1）连接电路时，开关必须；（2）电流表应（填“串联”或“并联”）在被测电路中。
若要测量干路中的电流，则电流表应接在甲图中的点。
（3）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙表示，原因是；在排除故障后，电流表的示数如图丙所示，则电流表的示数为A。
（4）排除故障后，他用电流表分别在A、B、C三处测得电流表数据如表格，比较下表表数据，可以初步得出结论，并联电路中干路的电流等于。
（5）在实验中可以采用换用不同规格小灯泡的方法改变A、B、C处电流的大小从而进行多次实验：多次测量的目的是。
