仓库现场地面划线知识 仓库区域划分标准精华 附图文

仓库现场地面划线知识仓库区域划分标准精华附图文Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#5S之仓库区域划分标准1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C类----红色虚线：不良品摆放区的划分线；10cm图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；图例：15cm15cm15cm15cm15cm5cm5c m5cm20cm5cmB 类-----不良品区的定位：用红色封闭线；图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；手推式灭火器 壁挂式灭火器说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；说明：红色线宽5cm ，空白线宽5cm ，45o 倾斜；区域长度与消防栓保持一致、宽度30cm 左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：非通道通道H 类----门开闭线：单开门： 双开门：I 类----限高线：3．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

5S之仓库区域划分标准1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位图例：20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；手推式灭火器 壁挂式灭火器说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；G类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门： 图例：I类----限高线：3．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

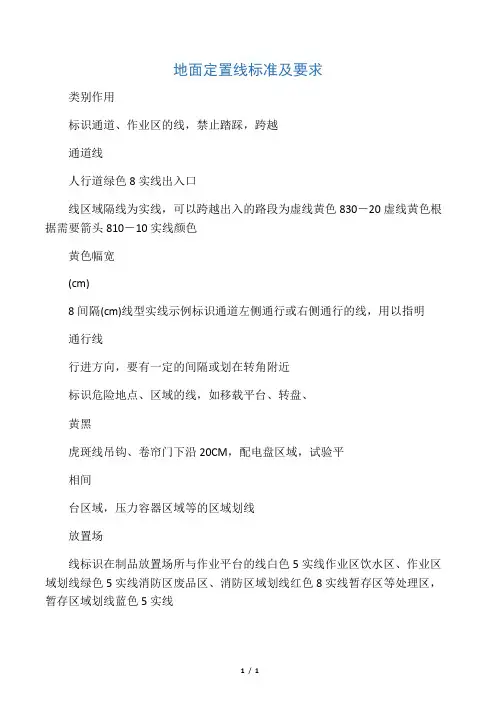

地面定置线标准及要求
类别作用颜色幅宽
(cm)
间隔
(cm)
线型示例
通道线
标识通道、作业区的线，禁止踏踩，跨越黄色8 实线
人行道绿色8 实线
出入口
线
区域隔线为实线，可以跨越出入的路段为虚线黄色8 30－20 虚线
通行线标识通道左侧通行或右侧通行的线，用以指明
行进方向，要有一定的间隔或划在转角附近
黄色根据需要根据需要箭头
虎斑线标识危险地点、区域的线，如移载平台、转盘、
吊钩、卷帘门下沿20CM，配电盘区域，试验平
台区域，压力容器区域等的区域划线
黄黑
相间
8 10－10 实线
放置场
线
标识在制品放置场所与作业平台的线白色 5 实线作业区饮水区、作业区域划线绿色 5 实线消防区废品区、消防区域划线红色8 实线暂存区等处理区，暂存区域划线蓝色 5 实线
1
2。

仓库区域划分标准，地面通道线、区域划分线、定位线的类型规定一、地面通道线、区域划分线1、线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

2、线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C类----红色虚线：不良品摆放区的划分线；D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

二、仓库定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位20cm图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：非通道通道H 类----门开闭线：单开门：双开门：I 类----限高线：三、仓库刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

仓库、车间划线及标识管理要求，实实在在的干货！最新易飞9.0.12全功能版最新易助8.0全功能版最新易成9.0全功能版最新鼎新T100视频教程最新鼎新T100技术转移教程最新U8+V13.0全功能版带加密狗最新易飞9.0视频教程27模块最新用友U8V15.0视频教程最新用友U8+V12.1全功能版最新鼎新workflow iGP教程最新鼎新WorkFlow gp4.X教程最新鼎新WorkFlow gp4.0.8全功能版最新用友U8+V12.1视频教程最新鼎新TIPTPO GP5.3技转教程最新U8+实施顾问视频教程最新TIPTP GP5.25视频教程最新TIPTOP GP5.X技转教程最新TIPTOP GP5.1繁简英虚拟机易助8.0E助手手机签核最新6.1.9电子签核最新鼎捷企明星2.0.1全功能版最新用友NC6.5虚拟机最新用友NC6.5全产品培训视频最新鼎捷E10视频教程9模块对于车间划线及标识管理要求，你的企业做对了吗？看看别人家的定置管理案例别人家一、地面通道线、区域划分线（1）线型A类--黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实线结合）；C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45o）危险品区域线、警示区域线，消防通道线；（2）定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F 类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等） 使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；二、通道划线三、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

5S之仓库区域划分标准1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线；图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 15cm 15cm 15cm 15cm15cm 15cm 15cm15cm15cm 15cm5cm 5c m 5cm 5cm 5cm图例：B 类-----不良品区的定位：用红色封闭线；图例：C 类-----示定位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：20cm20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门：图例：2.5cmI 类----限高线：3．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

仓库现场地面划线知识-仓库区域划分标准精华资料附图文————————————————————————————————作者：————————————————————————————————日期：5S 之仓库区域划分标准1．地面通道线、区域划分线：① 线宽：A 类----线宽5cm ：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B 类----线宽10cm ：大型生产车间、大型仓库的主通道线；C 类----线宽12cm ：厂区交通线。

② 线型A 类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B 类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线； 图例：C 类----红色虚线：不良品摆放区的划分线；5cm 10cm12cm15cm15cm15cm15cm15cm5cmD 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）； 图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm 15cm 5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；2c m 5c2c 5c3c20c5c20cm不合格品区E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；2c 5c说明：红色线宽5cm ，空白线宽5cm ，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；20cF 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并说明：红色线宽5cm ，空白线宽5cm ，45o 倾斜；区域长度与消防栓保持一致、宽度30cm 左右；手推式灭火器 壁挂式灭火器说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；标明起动方向；G类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门：液压车停放区区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm 。
