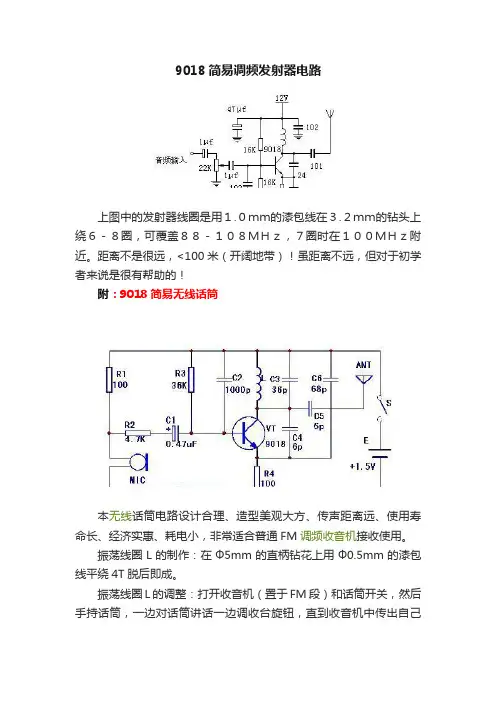

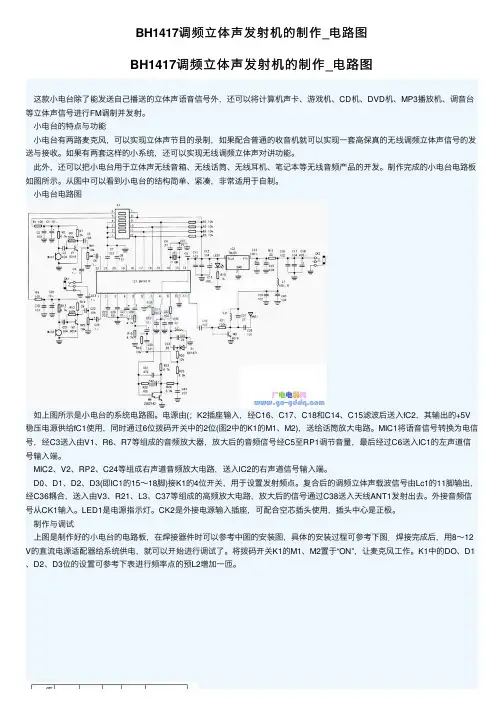

小型立体声调频发射机电路

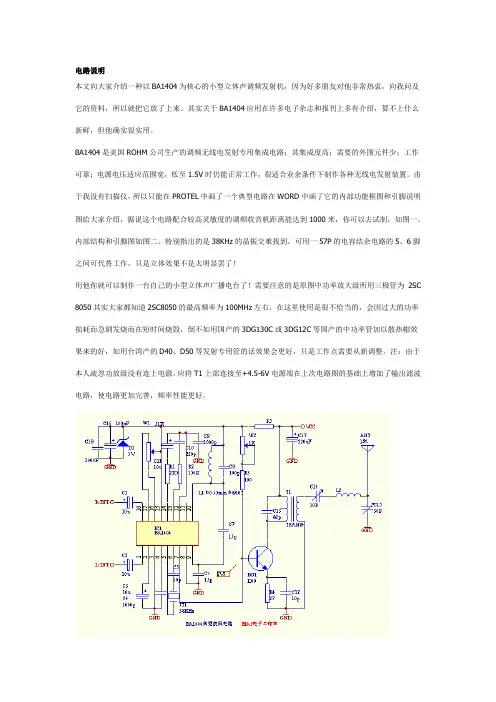

本文向大家介绍一种以BA1404为核心的小型立体声调频发射机，因为好多朋友对他非常热衷，向我问及它的资料，所以就把它放了上来。其实关于BA1404应用在许多电子杂志和报刊上多有介绍，算不上什么新鲜，但他确实很实用。

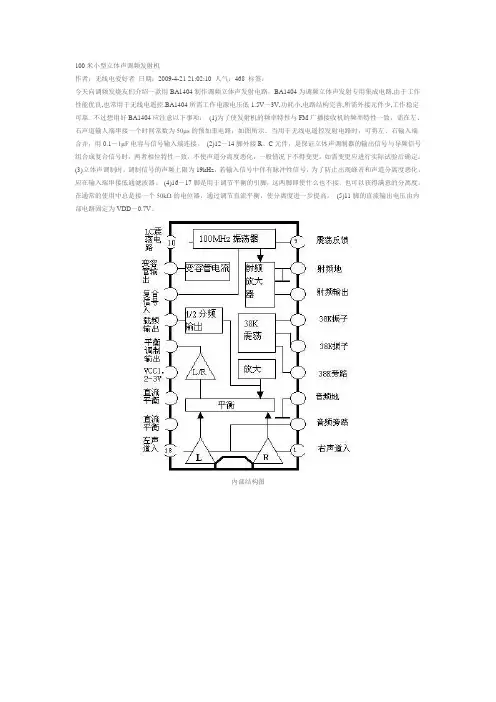

BA1404是美国ROHM公司生产的调频无线电发射专用集成电路；其集成度高；需要的外围元件少；工作可靠；电源电压适应范围宽，低至1.5V时仍能正常工作，很适合业余条件下制作各种无线电发射装置。由于我没有扫描仪，所以只能在PROTEL中画了一个典型电路在WORD中画了它的内部功能框图和引脚说明图给大家介绍，据说这个电路配合较高灵敏度的调频收音机距离能达到1000米，你可以去试制，如图一。内部结构和引脚图如图二。特别指出的是38KHz的晶振交难找到，可用一57P的电容结余电路的5、6脚之间可代替工作，只是立体效果不是太明显罢了！
用他你就可以制作一台自己的小型立体声广播电台了！需要注意的是原图中功率放大级所用三极管为 2SC8050其实大家都知道2SC8050的最高频率为100MHz左右，在这里使用是很不恰当的，会因过大的功率损耗而急剧发烧而在短时间烧毁，倒不如用国产的3DG130C或3DG12C等国产的中功率管加以散热帽效果来的好，如用台湾产的D40、D50等发射专用管的话效果会更好，只是工作点需要从新调整。注：由于本人疏忽功放级没有连上电源，应将T1上部连接至+4.5-6V电源端在上次电路图的基础上增加了输出滤波电路，使电路更加完善，频率性能更好。
无线电遥控器工作原理介绍 2008-07-09 07:14:21 来源: 作者: 【大中小】评论：0条 无线电遥控器的分类和组成 要了解无线电遥控就必须首先知道什么是无线电遥控，无线电遥控就是利用电磁波在远距离上，按照人们的意志实现对物体对象的无线操纵和控制，这种无线控制的方式就叫做无线电遥控。 无线电遥控遥控技术的诞生，起源于无线电通讯技术，最初的构想是无线电电报技术的建立，真空电子管的发明使得无限电技术的应用和普及很快应用在民用和军用等各个领域。在第一次世界大战时，无线电遥控应用较多的是在军事上，将遥控装置安装在鱼雷，当鱼雷发射后利用遥控鱼雷去攻击敌方的船只和舰艇，使得鱼雷的命中率大大的提高。到了第二次世界大战时，纳粹德国又将无线电遥控系统安装在V——2火箭上，对英国伦敦进行了大规模的轰炸，在那时可以说无线电遥控技术发挥到了极至。后来随着晶体管的发明和集成电路的诞生，无线电遥控技术达到了更加完善的程度，现如今我们所知道导弹、卫星、航天飞机等高科技技术都是利用无线电遥控技术的结晶，它已经不再是军事领域唯一成员，我们的日常生活可以说是已经离不了无线电遥控，如：遥控监视、报警、遥控电视、遥控玩具等等。那么，无线电遥控是怎样划分的呢？又是怎样工作的呢？下面我们就来谈谈这个问题。 从无线电遥控的定义上看，所有能够实现无线遥控的控制系统，都应视为无线电遥控装置，为此我们按其发射和接收波谱频率上分，有音频声控、可见光控、红外线控、射频电磁波控和载频电磁波控等；按发射和接收的传输方式上分，有再生式、超再式、外差式、超外差式、等幅、调幅式和调频式等等；如果按发射和接收的载体性质上分，有单音频式遥控、双单音频式遥控、脉冲数字式遥控等等；如果我们按发射和接收的动作类型上分，有开关式、占空比式、脉宽式、脉位式、复合式、时分比例式和混合比例式等等；如果按发射和接收的通道数量上分，有单通道、双通道、四通道、八通道和十通道以上的多通道等等；如果再按发射和接收频率波长上分，有长波、中波、短波或低频、高频和甚高频等等；从发射和接收的电路组成上看，有分立元件、集成电路、模拟电路、数字电路、混合电路等等。可以说从广义上看无线电遥控技术的种类和方式多种多样，我们不能一一的详尽。为了能使大家对无线电遥控有更加深刻的了解，我们先介绍一下模型用无线电遥控设备和电路的组成。 无线电遥控模型的设备一般都包括以下几个部分遥控发射机、遥控接收机、执行舵机、电子调速器组成。 1.遥控发射机 就是我们所说的遥控器，它是来操控我们的车模或船模的，由于它外部有一个长长的天线，遥控指令都是通过机壳外部的控制开关和按钮，经过内部电路的调制、编码，再通过高频信号放大电路由天线将电磁波发射出去。目前模型常用的遥控发射机有三种类型：一种是盒式按键手持用的小型遥控发射机；一种是便携杆式遥控发射机；另一种是手持枪式遥控发射机。前一种多为开关式模拟电路的遥控系统，为一般普通的玩具遥控车模、船模或航模使
惠州学院 HUIZHOU UNIVERSITY 高频电子线路课程设计 设计题目调频发射机 系别 专业 班级 姓名 学号
一、设计题目:调频发射机的设计 二、设计的技术指标与要求: 1工作电压：Vcc =+12V ； (天线)负载电阻：R L =51欧； 3发射功率：Po ≥500mW ； 4工作中心频率：f 0=5MHz ； 5最大频偏：kHz f m 10=?； 6总效率：%50≥A η； 7频率稳定度：小时/10/4 00 -≤?f f ； 8调制灵敏度S F ≥30KH Z /V ； 三、设计目的: 设计一个采用直接调频方式实现的工作电压为12V 、输出功率在500mW 以上、工作频率为5MHz 的无线调频发射机，可用于语音信号的无线传输、对讲机中的发射电路等。 四、设计框图与分析: （一）总设计方框图 与调幅电路相比,调幅系统由于高频振荡输出振幅不变, 因而具有较强的抗干扰能力与效率.所以在无线通信、广播电视、遥控测量等方面有广泛的应用。 （二）实用发射电路方框图 ( 实际功率激励输入功率为 1.56mW) 变容二极管直接调频电路 调制信号 调频信号 载波信号 图3-1 变容二极管直接调频电路组成方框图
拟定整机方框图的一般原则是，在满足技术指标要求的前提下，应力求电路简单、性能稳定可靠。单元电路级数尽可能少，以减少级间的相互感应、干扰和自激。 由于本题要求的发射功率P o 不大，工作中心频率f 0也不高，因此晶体管的参量影响及电路的分布参数的影响不会很大，整机电路可以设计得简单些，设组成框图如图3-2所示，各组成部分的作用是： (1)LC 调频振荡器：产生频率f 0=5MHz 的高频振荡信号，变容二极管线性调频，最大频偏kHz f m 10=?，整个发射机的频率稳定度由该级决定。 (2)缓冲隔离级：将振荡级与功放级隔离，以减小功放级对振荡级的影响。因为功放级输出信号较大，当其工作状态发生变化时（如谐振阻抗变化），会影响振荡器的频率稳定度，使波形产生失真或减小振荡器的输出电压。整机设计时，为减小级间相互影响，通常在中间插入缓冲隔离级。缓冲隔离级电路常采用射极跟随器电路。 (3)功率激励级：为末级功放提供激励功率。如果发射功率不大，且振荡级的输出能够满足末级功放的输入要求，功率激励级可以省去。 (4)末级功放 将前级送来的信号进行功率放大，使负载（天线）上获得满足要求的发射功率。若整机效率要求不高如%50≥A η而对波形失真要求较小时，可以采用甲类功率放大器。但是本题要求 %50≥A η，故选用丙类功率放大器较好。 五、设计原理图: 1 考虑到频率稳定度的因素，调频电路采用克拉泼振荡器和变容二极管直接调频电路。电路的工作原理是：利用调制信号控制变容二极
双声道BTL功放电路的设计
双声道BTL 功放电路的设计 一、任务 根据设计课题的要求，音频功率放大器主要有电源电路、前置放大电路、音量控制电路、功率放大电路等四部分构成，构成框图见图所示。 二、要求 （1）设计产生±14V 的直流电源。 （2）设计前置放大器为左、右声道各提供 一级同向比例运算放大器（电压串联负反馈电路）进行电压放大，电压放大倍数约为6，可消除高频杂波。 （3）设计双声道BTL 功放电路, 8 负载上 的输出功率大于20W 。 三、思考题 音量控制 功率放大 扬声器 前置放大 音 电 源 电 路
1、音调控制电路由那些滤波器所构成 【设计参考】： (1)电源电路 直流电源电路有降压变压器、全波整流、滤波和稳压电路构成。由于我们选择TDA2030作为
功放管，其直流供电电压为6V ~18V ，因此为了产生±14V 的直流电源，我们选择100W 的环牛变压器，输出双12V 交流电，负载为8Ω扬声器。整流电路，见图1.4所示： Tr1 1 2 3 4 RL D1 D2 D3 D4 + - u 1 +A -B u 2 +- 图1.4 整流电路 u1正半周时，Tr1次级A 点电位高于B 点电位，二极管D1、D3导通，电流自上而下流过RL ；u1负半周时，Tr1次级A 点电位低于B 点电位，二极管D2、D4导通，电流自上而下流过RL 。于是RL 两端产生单方向全波脉动直流电压uo 。 负载和整流二极管上的电压和电流： 负载电压： =10.8V 负载电流： 二极管的平均电流： =0.65A 2 9.0U U =L 2 L 09.0R U R U I = = 02 1 I I D =
目录 1. 内容摘 要 ........................................................................................................................................... .. (2) 2. 设计目 的 ........................................................................................................................................... .. (2) 2.1掌握调频发射机接收机,整机组成原理,建立调频系统概 念 . ....................................... 2 2.2 掌握系统联调的方法,培养解决实际问题的能 力 (2) 3. 设计内 容 ........................................................................................................................................... .. (3) 3.1完成调频发射机整机联 调 . ........................................................................................................... 3 3.2完成调频接收机整机联调 . ........................................................................................................... 3 3.3进行调频发送与接收系统联 调 . (3) 4 .设计原 理 ........................................................................................................................................... .. (3) 4.1 FM发射机试 验 ................................................................................................................................ 3 4.2 FM接收机调 试 ................................................................................................................................ 6 4.3

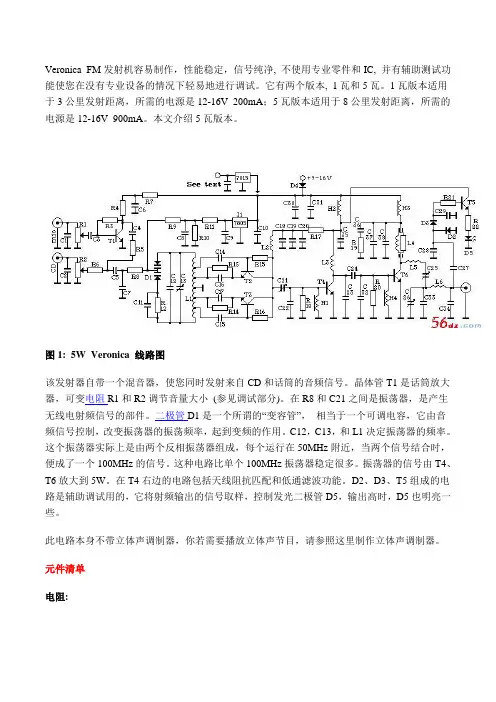

1W调频立体声发射机电路 相关元件PDF下载： NE5532NJM20350C2787C2026C2538 本文介绍的1W调频立体声发射电路由音频调制单元电路和已调波射频放大单元电路两大部 分组成。音频调制单元电路用了两片IC，调试工作变得极其简单。已调波射频放大电路的主振级采用晶休稳频，相位调制电路又处在本振电路之后，因此本机的频率稳定度极高。倍频级的LC选频谐振回路采用通频带宽、矩形系数小、相频特殊性好的双调谐选频回路，对谐振频率以外杂散无用的谐波有巨大的抑制作用。末级功放输出端所接的多节带通、低通滤波器使无线发射出去的电波更加纯净单一，即使近在咫尺工作的电视也不会受到干扰。是一款适合无线电通信爱好者仿制的高性能发射电路。 电路如图所示。音频调制电路的双前置放大器IC1使用质优价谦的靓声运放NE5532。立休声信号合成电路IC2使用NJM2035D。来扑克动圈话筒或CD机的高保真音频信号分别从L、R端输入，经W1、W2同轴电位器控制输入信号的电压幅度后送入IC1进行高保真放大。IC2有○1脚、○14脚为立休声音频信号输入端，经此IC内部功能电路的一系列处理后从○9脚输出合成的立休声信号。此信号与○8脚输出的19KHZ导频信号叠加经W3选择适量的信号分量后送至射频电路的相位调级。 发射电路的主振级由晶体V1、晶体JX2等元件组成。振荡频率FO=15.3MHAZ。V2是缓冲放大级，其输出的信号经T1耦合至相位调制级，待音频信号对其进行调制。变容二极管D2、电感T2、电阻R24、R25、R26组成桥式相位调制器。R24、R25、R26分别为桥式相位调制器的三个桥臂，第四桥臂由T2、D2组成。音频调制信号经C20、R18加至第四桥臂。调相产生的调频信号经C30送至V3、V4缓冲放大后经T3、C34、C35、T4、C36、C37组成的
高频课程设计论文题目：高频(FM)发射机的设计 系别：电子信息与电气工程系 专业：通信工程
摘要：作为通信系统的重要组成部分，无线电技术越来越重要。本文研制一种调频发射机，介绍了调频发射机的制作方法及其工作原理，同时给出了系统的组成框图及系统各部分功能，设计了PCB电路板，并且对所设计的发射机的功能进行了安装与调试。本文中的发射机发射的频率可在66-109MHz频段内进行调制，并可用普通的调频收音机接收。 关键词：小功率调频发射机音频信号调制波载波
目录 1设计课题 2实践目的 3设计要求 4基本原理 4.1 系统方案选择 4.2 整体系统描述 4.3 单元电路设计 4.3.1 音频放大电路 4.3.2 高频振荡电路 4.3.3 高频功率放大电路 5系统调试 5.1 PCB板的设计 5.2 系统调式 6结论 7参考文献 8附录
1设计课题 调频发射机设计 2实践目的 无线电发射与接收设备是高频电子线路的综合应用，是现代化通信系统、广播与电视系统、无线安全防范系统、无线遥控和遥测系统、雷达系统、电子对抗系统、无线电制导系统等必不可少的设备。本次设计要求达到以下目的： 1.进一步认识射频发射与接收系统； 2.掌握调频无线电发射机的设计； 3.学习无线电通信系统的设计与调试。 3设计要求 1.发射机采用FM的调制方式； 2.发射频率覆盖范围为88-108MHz，传输距离大于10m； 3.为了加深对调制系统的认识，发射机采用分立元件设计； 4.已调信号采用通用的AM/FM多波段收音机进行接收测试。 4 基本原理 4.1 系统方案选择 方案一：以晶体振荡器做成高精度高稳定度的调频发射机 以晶体振荡器做成高精度高稳定度的调频电路，这完全可以达到我们的要求，但是这种方案比较复杂，能过搜索我们有另外一种方案，见方案二。 方案二：以调频方式做成三级发射机 这种方案的性能是比较好的，这种发射机主要由三个模块组成，第一级是音频放大电路；第二级是高频振荡电路；第三级是高频功率放大电路。 4.2 整体系统描述 本调频发射机的总体电路如下：声--电转换、音频放大、高频振荡调制和高频功率放大等。声--电转换由驻极体话筒担任，它拾取周围环境声波信号后即输出相就应电信号，经电容C2输入到晶体管Q1，Q1担任音频放大功能，对音频信号进行
高频实验报告 2014年11 月
实验一、调幅发射系统实验 一、实验目的与内容： 通过实验了解与掌握调幅发射系统，了解与掌握LC三点式振荡器电路、三极管幅度调制电路、高频谐振功率放大电路。 下图为实验中的调幅发射系统结构图： 二、实验原理： 1、LC三点式振荡器电路： LC三点式振荡器由放大器加LC振荡回路构成，反馈电压取自振荡回路中的元件，与晶体管发射极相连的两个回路元件，其电抗性质必须相同，不与晶体管发射极相连的两个回路元件，其电抗性质相反。对于上图LC三点式振荡电路，由5BG1组成的振荡电路，和由5BG2组成的放大电路构成。5D2是一个变容管，5K1是控制端，控制反馈系数的大小。V5-1为示波器测试点，接入扫频器观察波形。通过以三极管5BG1为中心所构成的电感三点式LC振荡电路产生所需的30MHz高频信号，再经下一级晶体三极管5BG2进行放大处理后输出至后面的电路中以进行工作。 2、三极管幅度调制电路： 本振 功率 放大 调幅 信源
图T5-4为三极管基极幅度调制电路（幅度调制电路），能使高频载波信号的幅度随调制信号的规律而变化的电路。调幅电路有多种形式，根据调制信号接入调制调制器电路位置的不同，调幅电路可以划分为基极调幅电路、集电极调幅电路和发射极调幅电路。原理：输入30MHz的高频信号和1KHz的调制信号分别经隔直电容7C9，7C8加于三极管的基极经幅度调制电路调幅后，得到所需的30MHz 的已调幅信号并输出至下一级电路中。 3、高频谐振功率放大电路：
高频谐振功率放大电路，多用于发射机的末级电路，是发射机的重要组成部分。可分为甲类谐振功率放大器、乙类谐振功率放大器、丙类谐振功率放大器等几种常用类型。上图中输入信号为经上一级晶体三极管调幅后的30MHZ调幅信号，分别通过两级三极管6BG1和6BG2进行放大后得到所需的放大信号。 4、调幅发射系统： 原理简要分析：信源产生信号经放大电路放大后输出并送至调制器；本振1产生一个固定频率的中频信号，输出也送至调制器；调制器输出是已调制中频信号，该信号经滤波后与本振2信号混频；混频器输出信号经带通或低通滤波器滤波，功放级将载频信号的功率放大到所需发射功率后通过天线进行发射。 三、实验方法与步骤： 1、LC三点式振荡器电路： a.调节静态工作点：调节5W2使5BG1管射极电流即流经5R8的电流约为3mA。 b.调节5C4使输出稳定成正弦波且最大不失真。 c.从V5-1观测到频率约为28MHz的正弦波。 2、三极管幅度调制电路： a.调节静态工作点；将7K1打开高频信号源输入端并接入30MHZ 100mVpp ，用示波 器测试V7-2, 调节7C10直至使示波器波形最大且不失真; b.从7K1输入30MHZ 100mVpp的高频载波。 c.从7K2接1KHZ的调制信号。 d.测数据并记录。 3、高频谐振功率放大电路： a.将电流表打到200mA档串入电路，信源输入处输入30MHZ 400mVpp单载波。 b.在信号源处将幅度调到300mV，每次增加100mV，观察电流表示数，当电流突变到 20mA以上时（小于等于60mA），可以调节波形。 c.将6K1打到50Ω档，调节6C5，用示波器观测V6-2的波形，使之达到最大不失真。 d.调节6C13，使V6-3处示波器中的波形输出最大且不失真。 4、调幅发射系统： 连接各个电路板前检查每部分的输出无误，然后逐次连接，需要注意的是I＜60mA.四、测试指标与测试波形： 1．LC三点式振荡器电路： 1.1、振荡器反馈系数k fu对振荡器幅值U L的影响关系： 表1-1：测试条件：V1 = +12V、Ic1≈3mA、f0≈28MHz k fu = 0.1—0.5
