方法研究(二)动作分析1.定义: 动作分析,也称动作研究,是对产品生产过程中的全部作业动作进行观测分析,研究人的各种动作浪费,从而寻求省力、省时、安全、经济的作业方法。
2. 动作分析的方法3. 动素分析3.1 18种动素的定义动素分析是由美国工程师Frank Bunker Gilbreth (1862-1924)创立的,动作分析基本要素共有18种动作,也有文献定义为17种,本讲义设定为18种。
(详见下表)3.2 动素分析的用途3.2.1通过对动作方法及顺序的检讨分析,去除不必要的动作,使用动作更有效;3.2.2分析研讨最合理的作业配置;3.2.3作业的工装化及工装改善的基本资料;3.2.4改善前后的方法对比与评价;3.2.5进行作业方法的详细说明;3.2.6设定标准作业;3.3 动素分析的方法动素分析是对作业进行细微的动作分解与观察,对每一个连续动作进行分解,将右手、左手、眼睛三种动作分开观察并进行记录,进而寻求改善的动作分析方法。
下面以螺栓与螺母的装配为例进行分析记录。
4. 动素分析改善实践 4.1 动素分析改善程序以螺栓、螺母组装作业为具体实例进行分析,改善程序如下: 4.1.14.1.24.1.3 改善实施(Do ) ① 将零件置于小臂范围内将零件从现在的位置向作业者靠近,置于人体正常作业范围内,将以肩为轴的取料动作改为以肘为轴的小臂动作。
② 作业台减1/2随着零件箱的拉近,作业台的多余空间变成浪费,如下图所示,从而将作业台的作业区缩减1/2。
③动素的改善左手几乎都是迟延与持住的状态,并无作业。
相反右手几乎全是拿来拿去的移动,空手移动过多,如下图显示现状:双手动作线路。
左手:延迟右手:空运持住持物搬运A.根据双手作业原则:◎去除螺栓从右手拿给左手的交换动作,左手取螺栓,此时再将左手的空运取螺栓改为放置成品的同时取螺栓。
◎右手动作则变为取螺母与垫片,大量减少了重复动作,在取螺母之后连续取垫片则减少了往复动作距离。

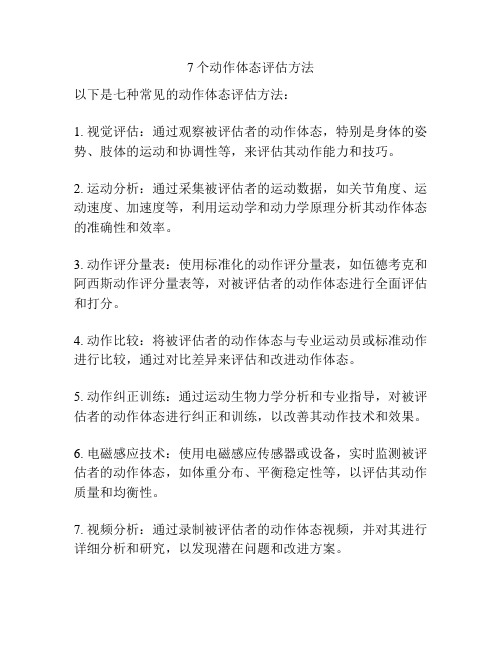

7个动作体态评估方法
以下是七种常见的动作体态评估方法:
1. 视觉评估:通过观察被评估者的动作体态,特别是身体的姿势、肢体的运动和协调性等,来评估其动作能力和技巧。
2. 运动分析:通过采集被评估者的运动数据,如关节角度、运动速度、加速度等,利用运动学和动力学原理分析其动作体态的准确性和效率。
3. 动作评分量表:使用标准化的动作评分量表,如伍德考克和阿西斯动作评分量表等,对被评估者的动作体态进行全面评估和打分。
4. 动作比较:将被评估者的动作体态与专业运动员或标准动作进行比较,通过对比差异来评估和改进动作体态。
5. 动作纠正训练:通过运动生物力学分析和专业指导,对被评估者的动作体态进行纠正和训练,以改善其动作技术和效果。
6. 电磁感应技术:使用电磁感应传感器或设备,实时监测被评估者的动作体态,如体重分布、平衡稳定性等,以评估其动作质量和均衡性。
7. 视频分析:通过录制被评估者的动作体态视频,并对其进行详细分析和研究,以发现潜在问题和改进方案。
第七章动作分析7.1 动作分析概述一、动作分析的定义动作分析是在程序决定后,研究人体各种动作的浪费,以寻求省力、省时、安全和最经济的动作的过程。
其定义是:动作分析是按操作者实施的动作顺序观察动作,用特定的记号记录以手、眼为中心的人体各部位的动作内容,并将记录表格化,以此为基础,判断动作的好坏,找出改善点的一套分析方法。
从定义我们可以看出:(1)动作分析的对象是操作者实施的动作。
这里的动作是指操作者身体各个部位的每一个活动。
如寻找、握取、移动、装配必要的目的物等。
(2)动作分析的目的是发现操作人员的无效动作或浪费现象,简化操作方法,减少工作疲劳,降低劳动强度。
(3)动作分析的实质是研究分析人在进行各种操作的细微动作,删除无效动作,使操作简便有效,以提高工作效率。
下面简单介绍其中常用的三种:(1)动素分析:观察人体中的手、足动作和眼、头活动,把两手的动作顺序、方法与眼睛的各种活动联系起来,用描述最小动作单元的动素记号记录动作并加以分析的一种方法。
(2)慢速摄影分析:按每11s拍摄一张照片的标准对作业实施过程拍摄,以此进行观察分析,把握操作者和所有物件移动中存在的问题的一种分析方法。
(3)VTR分析:用摄像机对作业的实施过程摄像,再通过放像进行观察和分析的一种方法。
此法可忠实的记录作业的实施过程,并能马上放像,因此除用于动作分析外,也广泛用于其他的作业改善。
7.2 动素分析一、动素和动素分析的概念在双手作业分析中如果把握了作业动作的实际情况,可以得到一定程度的改善。
但仅把握和分析了动作大概的实施顺序和方法,还不能深入探讨每一个细微的动作和状态。
动素分析就是把作业动作进一步细分为手、足、眼、头等人体各部位的一个一个的动作,以便进行细微的分析和讨论。
比如,对手的等待状态,可以进一步明确是处于“简单的手的空闲状态”还是处于“用眼寻找目的物过程中的手等待状态”,通过这样的分析,可以更好的探讨改善的策略。
虽然动作有许多种类,但是将动作进一步细分到不能再分的要素后,可以发现所有的动作都由一些简单的、共同的基本动作组成,我们把这些简单的、共同的基本动作称之为动素。
舞蹈动作分析引言舞蹈由动作构成了。
于是,在舞蹈中的所有的小小的动作都具有各个的含义。
动作能表达舞蹈家的思想和感想。
大部分的舞蹈家已经认识舞蹈的最基本的构成要素是动作,于是很多的舞蹈家或人文科学家研究了动作分析方法而提出了动作分析的理论。
其实我学习这个课程之前,我觉得舞蹈这是舞蹈家们的特殊艺术文化。
但我知道了在我们的生活上舞蹈是不可离开的,而且每个人都是在自己的生命当中的舞蹈家。
下面说明在舞蹈中分析动作的方法,动作分析的概念和分析舞蹈作品的分析项目。
动作分析的概念分析这个词被人们理解很多方式,对舞蹈人类学家来讲‘分析’这个词意味着不光动作方面还可能舞蹈的音乐、功能、主题等很多的方面。
可是,一般来说研究舞蹈的分析可分为两个方面。
第一个是以全体来分析舞蹈,另一个是以构成部分来分析动作。
先说舞蹈分析,舞蹈分析是了解舞蹈,欣赏得更深一点的。
于是舞蹈分析跟动作分析不同,超过描述动作的阶段,看舞蹈同时感觉它的节奏、结构,而且用想象的视角来看全体构成的意义。
解释的概念需要理解舞蹈的特征、主题、演出的方式等得理解它具有什么特性。
因而舞蹈分析促进对舞蹈的解释和评价的过程。
动作分析,动作的意义决定为谁做什么,什么时候,在什么地方,为什么做,什么样的动作。
动作分析帮助于回答这样的问题。
分析的意思是为了区别构成部分而看全体,所以在研究舞蹈方面,动作分析的基础阶段是跟把人体运动的时候,或停止的时候做什么样的形态有密切的关系。
比如身体的什么部位动,往哪边动,花多长时间,怎样运动等。
动作分析有用于研究舞蹈方面,一位专家提出了7个代表的领域。
1.文化方面的研究:动作分析用于研究舞蹈对社会的意义2.舞蹈技术方面的研究:动作分析的技术用于研究舞蹈的记录、保存、复原。
尤其是复原资料不多的古典作品的时候。
3.动作姿态方面的研究:动作分析研究中最发达的方面。
姿态就是舞蹈的性格和特别的风格。
4.行动方面研究:在研究舞蹈中,动作研究是有用的方法,给予行动的宽一点的视角5.收集资料方面:调查的目的、理论的背景、场所和时间、研究者的技术影响到收集对动作的资料方法。
IE手法之动作分析动作分析⏹精益理论将动作分为三大类:⏹A,有价值必须的动作⏹B,无价值但必须的动作⏹C,无价值的浪费动作动作分析1.动作分析的意义2.动作分析的目的/意识3.动作分析的方法4.动素分析符号及改善要点5.动作经济的意义6.动作经济原则7.动作经济原则之检讨8.动作改善的原则动作分析法(Therblig)⏹一、动作分析的意义创始人:吉尔布雷斯夫妇(Frank B.Gilbreth)⏹动作分析是在程序决定后,研究人体各种动作的浪费(不合理、不平衡、不需要-3M),以寻求省力、省时、安全和最经济的动作。
其实质是研究人在进行各种操作的细微动作,删除无效动作,使操作简便有效,以提高工作效率。
⏹目的:发现操作人员的无效动作或浪费现象,简化操作方法,减少工作疲劳,降低劳动强度。
在此基础上制定标准的操作方法,为制定动作时间标准作技术准备。
以日常生活中的动作为例:一个熟练的厨师,可以同时用两个甚至更多的炉子炒菜,快速而且不会出差错。
而平常人则可能用一个炉子炒菜都会出现在中途发现某一种材料还未准备好的状况,所耗费的时间也更长。
究其原因,就是因为动作安排合理与否造成的。
何谓动作意识?⏹A,明白合理动作与不合理动作的区分;⏹B,明确动作错误的原因,判断合理动作;⏹C,全身心地投入动作研究,思考合理动作方法、作业配置和工夹具。
动作分析方法(共四种)⏹1、目视动作分析法:(visual motion study)采用目视观测方法寻求改进动作的方法。
⏹2、动素分析法:细分动作之构成要素,得18种动素,将工作中所用之各动素逐项分析,谋求改进。
一般用在较具重复性且周期较短的手操作之研究中。
18个动素(也称基本动作)。
动作分析方法⏹3、影片分析法:(film Analysis)采用摄影机将各个操作动作拍摄成影片放映,而加以分析。
例:将生产线上各个动作拍摄下来,然后放映加以分析。
影片分析因其拍摄速度之不同,又可分为细微动作研究(micro-motion study)及微速度动作研究(memo -motion study)两种。
生产作业人员动作分析种类
生产作业人员动作分析的种类
1、目视测量的方法:直接观察作业人员的作业状态,并记录下来。
主要有两手作业分析、基本动作分析等两种。
观测者紧紧跟随观测对象左右,观测整天或连续多天;或者采用非连续观测方法,每个工作日观测数次,整个过程所需时间较长。
2、录像观察的方法:将作业状态记录在胶片或录像带上,然后播放出来,进行分析。
主要有高速摄影、普通摄影、低速摄影等三种。
通过录像设备,录下运作情况,然后进行分析。
通过对每个时间段的产出计算,或者每个生产日的产量计算,也可求得运作效率。
3、PTS(Predetermine Time Standard)法:并非直接求出作业时间,而是将作业分解成数个基本细小动作,利用记录仪器代替人手,自动记录下运作情况;然后从《标准动作时间表》中把各个相同动作的时间值找出,所有动作时间之平均值就构成标准作业时间,这种方法称之为PTS法。
感谢您的阅读!。
动作分析(Motion Analysis) (1)
动作分析概述
动作分析是方法研究的另外一个内容,主要研究分析人在进行各种操作时的身体动作,以消除多余的动作,减轻劳动强度,使操作简便更有效,从而制定出最佳的动作程序。
程序分析是从大处着眼,根据程序图分析生产过程的种种浪费,从合理安排程序中去寻求提高工作效率的方法。
而动作研究则是在程序决定后,研究人体各种操作动作之浪费,以寻求省力、省时、安全的最经济的方法。
动作分析的实质是研究分析人在进行各种工作操作时之细微动作,删除无效动作,使操作简便有效,以提高工作效率。
其内容为:发现操作人员的无效动作或浪费现象,简化操作方法,减少工人疲劳,在此基础上制定出标准的操作方法,为制定动作时间标准作技术准备。
它包括:动素分析、影象分析、动作经济原则等内容。
动作分析是按操作者实施的动作顺序观察动作,用特定的记号记录以手、眼为中心的人体各部位的动作内容,把握实际情况,并将上述记录图表化,以此为基础,判断动作的好坏,找出改善着眼点的一套分析方法。
什么是动作
工艺流程和作业的具体实施方法,如为寻找、握取、移动、装配必要的目的物,操作者身体各个部位的每一个活动。
动作可大致分为下面四类:
加工—改变目的物形状和装配目的物的动作
移动—改变目的物位置的动作
握持—保持目的物形态的动作
等待—无作业手空闲着的动作
动作分析方法
(1)目视动作观察法:分析者直接观测实际的作业过程,并将观察到的情况直接记录到专用表格上的一种分析方法。
动素分析法
双手操作分析法
(2)影像动作观察法:通过录像和摄影,用胶卷和录音带记录作业的实施过程,再通过放影、放像的方法观察和分析作业动作的方法。
许多工厂对工序动作的安排,往往是在产品刚开始生产时安排一次,此后除非出现重大问题很少进行变更。
效率的提高一般视作业者的动作熟练程度而定,随着动作的逐渐熟练,作业者对作业动作习以为常,完全在无意识中进行操作。
实际上,这样的作法潜藏着极大的效率损失。
许多人们认为理所当然的动作组合,其实都存在:
以日常生活中的动作为例:一个熟练的厨师,可以同时用两个甚至更多的炉子炒菜,快速而且不会出差错。
而平常人则可能用一个炉子炒菜都会出现在中途发现某一种材料还未准备好的状况,所耗费的时间也
更长。
究其原因,就是因为动作安排合理与否造成的。
动作分析就是对作业动作进行细致的分解研究,消除上述不合理现象,使动作更为简化,更为合理,从而提升生产效率的方法。
动作分析要素
从操作者手动作之研究,吉尔勃斯夫妇发现,所有操作是由一连贯之基本动作(Fundamental motion)所组成,经研究结果,统计人体动作之基本要素(或基本动作)可细分为十七种动素,为使读者对这些动素之定义,范围及其特性有所了解,故将此十七种动素归成三大类:
第一类:进行工作之要素。
(1~8)
第二类:阻碍第一类工作要素之进行(9~13)
第三类:对工作无益之要素(14~17)
1.伸手(Reach-RE)
定义:手或身体之某一部位将物件由一地点移至另一地点。
或称运实(Transport loaded)
起点:手有所负荷开始朝向目的地点之瞬间。
终点:有所负荷之手抵达目的地点之瞬间。
特性:
[移物]有空间之移动,推动,拉动,滑动,拖动,旋转移动等。
[移物]途中突然停止即为[持住]。
[移物]途中常有[预对]伴生。
