RTX51 Tiny 实时内核理解声明：以下来自网络整理而来并非本人作品，觉得挺容易懂所以放入博客以便后来学习者参考RTX51 Tiny中容易混淆的问题RTX51 Tiny是 Keil uVision中自带的一个小型嵌入式RTOS,具有小巧、速度快、系统开销小、使用方便等优点。
使用RTX51 Tiny能够提高系统的稳定性,优化程序的性能;而且它是为51单片机专门定制的,所以在51单片机上的运行效率比其它一些通用的RTOS性能也要好一些。
但是,由于RTX51 Tiny的相关资料和书籍比较少,大部分只是对程序自带帮助文件的简单翻译,很少进行深入探讨。
下面就RTX51 Tiny使用中经常遇到的一些问题进行探讨。
1 关于时间片的问题RTX51 Tiny使用的是无优先级时间片轮询法,每个任务使用相同大小的时间片,但是时间片是怎样确定的呢?RTX51 Tiny的配置参数(Conf_tny.a51文件中)中有INT_CLOCK和TIMESHARING两个参数。
这两个参数决定了每个任务使用时间片的大小：INT_CLOCK是时钟中断使用的周期数,也就是基本时间片;TIMESHARING是每个任务一次使用的时间片数目。
两者决定了一个任务一次使用的最大时间片。
如假设一个系统中INT_CLOCK设置为10000,即10ms,那么TIMESHARING=1时,一个任务使用的最大时间片是 10ms;TIMESHARING=2时,任务使用最大的时间片是20ms;TIMESHARING=5时,任务使用最大的时间片是50ms;当 TIMESHARING设置为0时,系统就不会进行自动任务切换了,这时需要用os_switch_task函数进行任务切换。
这部分功能是RTX51 Tiny 2.0中新增加的。
2 关于os_wait延时的问题os_wait 是RTX51 Tiny中的基本函数之一。
它的功能是将当前任务挂起来,等待一个启动信号(K_SIG)或超时信号(K_TMO)或周期信号(K_IVL)或者是它们之间的组合。
作者：大海橡树前段时间给单片机写个跑马灯的程序，它是将单片机4组IO口全用了，一个引脚一个LED 一共32个，当初是拿出去当作品展用的，写了个程序，要求好几个花样，但是写程序的时候发现，单独控制一组端口还可以，要是同时控制4组IO口，并且显示的花样都不一样？该怎么办呢？这就要用的RTX51了，MCS-51单片机的RTOS（实时操作系统）。
RTX51简介：图（1）RTX51是德国KEIL公司开发的专门针对于8051内核兼容MCU所作的实时操作系统（RTOS），RTX51有两个版本：RTX51-FULL与RTX51-Tiny。
FULL版本支持四级任务优先级，最大256任务，它工作在类似于中断功能的状态下，同时支持抢占式与时间片循环调度、支持信号(signal)、消息队列、二进制信号量(semaphore)和邮箱(mailbox)，其功能强大，仅仅占用6~8KB的程序存储器空间。
RTX51_Tiny是RTX51FULL的子集，是一个很小的内核，只占用大约800byte的存储空间（主要程序RTX51TNY.A51仅有不足一千行）它适用于对实时性要求不非常严格的、仅要求多任务管理且任务间通信功能不要求非常强大的应用。
它仅使用51内部寄存器来实现所有功能，应用程序只需要以系统调用（system call）的方式引用RTX51中的函数即可，RTX51-Tiny可以支持16个任务，多个任务遵循时间片轮转的规则，任务间以信号signal的方式进行通信，任务可以等待另一任务给他发出signal然后再从挂起状态恢复运行，它并不支持抢占式任务切换的方式。
上面只是RTX51的简单介绍，具体的用法自己到百度文库下载RTX51实时操作系统的使用方法：/view/0902ce1755270722192ef70d.html。
上面有详细的介绍，由于篇幅有限，这里就不做过多的介绍。
大家好好阅读文档上的内容，才知道怎么使用RTOS，刚开始接触的时候有点不好理解，多写几个程序练练手，就有点理解了，确实，要建立起操作系统的概念不是一两天的事情，其中要设计很多的抽象的概念，只有把他们完全理解了，才好应用。
RTX51 Tiny介绍μVision是德国K eil公司开发的单片机IDE软件，最初主要用于8051系列单片机，RTX51是其自带的运行于8051系列单片机上的小型多任务实时操作系统，可用来设计具有实时性要求的多任务软件。
RTx51有2个版本：RTX51 Tiny和RTX51 Full。
RTX51 Tiny是RTX51 Full的子集。
RTX51 Tiny 自身仅占用900字节左右的程序存储空间，可以很容易地运行在没有外部扩展存储器的8051单片机系统上。
它完全集成在Keil C5l编译器中，具有运行速度快、对硬件要求不高、使用方便灵活等优点，因此越来越广泛地应用到单片机的软件开发中。
它可以在单个CPU上管理几个作业（任务），同时可以在没有扩展外部存储器的单片机系统上运行。
目前在8051系列单片机上使用多任务实时操作系统，RTX51 Tiny也就成为了首选。
////////////////////////////////////////////////////////////////////////////////////////////////////////////////// \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ RTX51 TINY允许同时“准并行”地执行多个任务：各个任务并非持续运行，而是在预先设定的时间片(time slice)内执行。
CPU执行时间被划分为若干时间片，RTX51 TINY为每个任务分配一个时间片，在一个时间片内允许执行某个任务，然后RTX51 TINY切换到另一个就绪的任务并允许它在其规定的时间片内执行。
由于各个时间片非常短，通常只有几ms，因此各个任务看起来似乎就是被同时执行了。

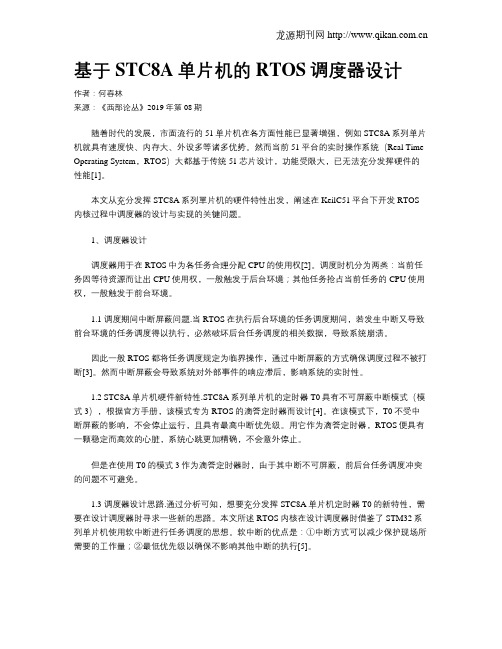

基于STC8A单片机的RTOS调度器设计作者：何春林来源：《西部论丛》2019年第08期随着时代的发展，市面流行的51单片机在各方面性能已显著增强，例如STC8A系列单片机就具有速度快、内存大、外设多等诸多优势。
然而当前51平台的实时操作系统（Real Time Operating System，RTOS）大都基于传统51芯片设计，功能受限大，已无法充分发挥硬件的性能[1]。
本文从充分发挥STC8A系列單片机的硬件特性出发，阐述在KeilC51平台下开发RTOS 内核过程中调度器的设计与实现的关键问题。
1、调度器设计调度器用于在RTOS中为各任务合理分配CPU的使用权[2]。
调度时机分为两类：当前任务因等待资源而让出CPU使用权，一般触发于后台环境；其他任务抢占当前任务的CPU使用权，一般触发于前台环境。
1.1 调度期间中断屏蔽问题.当RTOS在执行后台环境的任务调度期间，若发生中断又导致前台环境的任务调度得以执行，必然破坏后台任务调度的相关数据，导致系统崩溃。
因此一般RTOS都将任务调度规定为临界操作，通过中断屏蔽的方式确保调度过程不被打断[3]。
然而中断屏蔽会导致系统对外部事件的响应滞后，影响系统的实时性。
1.2 STC8A单片机硬件新特性.STC8A系列单片机的定时器T0具有不可屏蔽中断模式（模式3），根据官方手册，该模式专为RTOS的滴答定时器而设计[4]。
在该模式下，T0不受中断屏蔽的影响，不会停止运行，且具有最高中断优先级。
用它作为滴答定时器，RTOS便具有一颗稳定而高效的心脏，系统心跳更加精确，不会意外停止。
但是在使用T0的模式3作为滴答定时器时，由于其中断不可屏蔽，前后台任务调度冲突的问题不可避免。
1.3 调度器设计思路.通过分析可知，想要充分发挥STC8A单片机定时器T0的新特性，需要在设计调度器时寻求一些新的思路。
本文所述RTOS内核在设计调度器时借鉴了STM32系列单片机使用软中断进行任务调度的思想。
