XXXXXX工程旋挖桩施工监理实施细则编制：审批：目录第一章工程概况 (3)第二章适用范围 (3)第三章编制目的 (3)第四章编制依据 (3)第五章监理控制要点 (3)第六章施工准备阶段监控 (4)第七章质量控制标准 (4)第八章施工工艺控制 (5)第九章成桩质量控制 (10)第十章成桩检测 (11)第十一章注意事项 (11)一、工程概况二、适用范围本监理实施细则，适用于XXXXXX工程旋挖桩基础工程中旋挖桩的成孔、钢筋笼制作与安装、桩身砼浇注等项施工及其验收的监督与管理。
三、编制目的为有效控制旋挖桩施工质量，特编制此监理细则。
四、编制依据2.1《建筑桩基技术规范》JGJ 94-94；2.2《建筑地基基础工程施工质量验收规范》GB 50202-2002；2.3《混凝土结构工程施工质量验收规范》GB 50204-92；2.4《建筑基桩检测技术规范》JGJ 106-2003；2.5《建筑基坑支护技术规程》JGJ 102-99；2.6《建筑地基基础技术规范》DBJ 13-07-2006；2.7本工程灌注桩桩基设计；2.8本工程旋挖桩施工方案；五、监理控制要点1、审查钻孔灌注桩施工方案是否编制可行；2、桩身的定位；3、桩底的沉渣厚度；4、钢筋笼的制作与定位；5、水下砼灌注。
六、施工准备阶段监控1、检查钻孔桩施工是否具备下列资料：（1）、建筑场地岩土工程勘察报告；（2）、桩基工程施工图及图纸会审纪要；（3）、建筑物场地及附近地上、地下管线、建筑物、构筑物的资料；（4）、桩基工程的施工组织设计；（5）、主要施工机械及配套设备的技术性能资料；（6）、钢筋、机械套筒等材料的质检报告；（7）、有关荷载、施工工艺的试验参考资料；2、检查现场的水、电及临时设施是否设置完善；3、施工测量督促施工单位根据设计要求的施工精度，确定利用原计划网点加密或重新布设控制网点，补充施工需要的水准点，控制桩，确定桩位。
施工单位复核无误后报监理部，由测量监理工程师复核施工放样测量符合设计和规范要求后确定桩位。

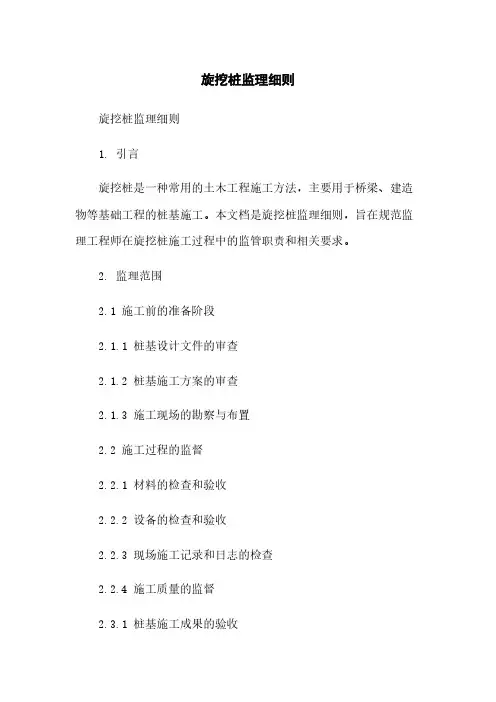

旋挖桩监理细则旋挖桩监理细则1. 引言旋挖桩是一种常用的土木工程施工方法，主要用于桥梁、建造物等基础工程的桩基施工。
本文档是旋挖桩监理细则，旨在规范监理工程师在旋挖桩施工过程中的监管职责和相关要求。
2. 监理范围2.1 施工前的准备阶段2.1.1 桩基设计文件的审查2.1.2 桩基施工方案的审查2.1.3 施工现场的勘察与布置2.2 施工过程的监督2.2.1 材料的检查和验收2.2.2 设备的检查和验收2.2.3 现场施工记录和日志的检查2.2.4 施工质量的监督2.3.1 桩基施工成果的验收2.3.2 相关手续的办理3. 施工前的准备阶段3.1 桩基设计文件的审查3.1.1 设计文件的合规性和完整性的审查3.1.2 设计参数的合理性和可行性的审查3.1.3 桩基施工图的清晰性和准确性的审查3.2 桩基施工方案的审查3.2.1 施工方案的合理性和安全性的审查3.2.2 施工工艺的可行性和有效性的审查3.3 施工现场的勘察与布置3.3.1 施工区域的平整与清理3.3.2 施工设备及周边设施的安全布置4. 施工过程的监督4.1 材料的检查和验收4.1.1 钢筋的规格和质量的检查和验收4.1.2 混凝土的材料和配合比的检查和验收4.2 设备的检查和验收4.2.1 旋挖机的安全性和工作状态的检查和验收4.2.2 相关附件和工具的检查和验收4.3 现场施工记录和日志的检查4.3.1 施工日志和施工记录的书写和填写4.3.2 施工资料的整理和归档4.4 施工质量的监督4.4.1 施工工艺的操作和控制4.4.2 施工过程中的质量检测和测试5.1 桩基施工成果的验收5.1.1 桩基的尺寸和位置的测量和确认5.1.2 桩身的质量和强度的检测和确认5.2 相关手续的办理5.2.1 施工报告和竣工文件的编制5.2.2 相关部门的验收和签字确认本文档所涉及附件如下：附件1：桩基设计图纸附件2：桩基施工方案书附件3：材料检验报告附件4：桩基施工日志附件5：施工成果验收报告本文档所涉及的法律名词及注释：1. 监理工程师：指负责对工程质量、工程进度和工程安全进行监督检测和控制的专业人员。
旋挖钻孔灌注桩监理细则一、施工前的监理工作1.监理应提供详细的工程材料和施工方案审核报告，确保施工方案符合设计要求和施工规范。
2.监理应对施工现场进行勘察，检查施工现场的地质、水文条件是否符合设计要求，有无隐患。
3.监理应审核施工企业人员的资质和技术水平，确保施工人员具备必要的技术能力。
4.监理要参与施工方案的制定和施工图的审查，对施工工艺和施工方法提出意见和建议。
二、施工中的监理工作1.监理应对施工现场的施工设备和施工工艺进行检查，确保设备的安全可靠，工艺的合理有效。
2.监理要定期检查现场施工的质量，确保施工的合格率符合规定要求。
3.监理要监督施工过程中的施工人员的操作规范，确保施工的安全和技术要求。
4.监理应注意施工过程中的地质、水文变化，及时提出处理建议，防止安全事故的发生。
5.监理要对每天的施工进度进行监督，确保施工进度符合合同约定和设计要求。
6.监理应实施日常验收工作，对施工现场的质量进行抽检，及时发现和处理施工中的问题。
三、施工后的监理工作1.监理应对施工完成后的工程进行验收，确保工程符合设计要求和施工规范。
2.监理要对施工过程中的记录和报表进行审查，确保施工过程的真实可靠。
3.监理要对施工企业提交的竣工图纸进行审查，确保图纸的准确性和完整性。
4.监理要对施工项目的质量保证措施进行检查，确保质量保证措施的有效实施。
以上是旋挖钻孔灌注桩监理的一些细则，旨在确保施工质量和工程安全。
作为监理人员，应具备丰富的经验和专业知识，全面掌握施工过程的各个环节，及时发现和处理问题，确保工程的顺利进行。
同时，应与施工单位和设计单位保持密切的沟通和协作，共同推动工程的顺利完成。
XXXXXXXXX工程监理实施细则编制:审核：目录监理控制要点 (1)一、监理准备 (1)二、钻孔准备 (2)三、造孔 (4)四、清孔、钢筋笼的制作和安装 (4)五、灌注水下混凝土 (5)六、旋挖桩施工质量技术保证措施……………………………………。
.6七、安全生产防护措施………………………………………………….。
7八、旋挖钻机安全技术操作规程………………………………………。
7九、桩基检查验收程序..。
.。
.。
.。
..。
.。
.。
...。
...。
..。
..9十、质量标准 (11)十一、验收流程框图 (14)十二、试桩和桩的检测。
.。
...。
...。
.。
..。
.。
..。
.。
..。
....。
.17旋挖(冲）孔桩监理细则本工程质量监理细则是依据《建筑工程施工质量验收统一标准》GB50300—-2002编制而成。
本细则适用于旋挖（冲）孔桩的质量和监理验收。
一、旋挖(冲）孔桩工程概况:本工程为广东省XXXX工程，建设方为广东省XXX，施工单位为广州市建筑股份有限公司，位于广东省广州番禺区大石镇；主要功能为展览楼，总建筑面积为11060平方,地下二层、地上五层的框架结构,施工内容主要包括：止水帷幕采用双排水泥土搅拌桩、旋挖灌注支护桩。
本工程中基础工程设计为旋挖（冲）孔桩基础,双排搅拌桩径为φ550mm ＠350＊350，旋挖桩桩径为1000mm,桩间距为1200mm，支护桩总数为152根,钻孔桩基础应根据设计图纸标明的桩径及地质资料，按照施工规范要求钻进，钻至设计标高或设计要求进入的岩层深度，应根据钻进记录情况及提取的钻碴，由监理工程师及建设单位工程师判定是否符合设计要求，并签字同意终孔，方进行下道工序的施工.旋挖（冲）孔桩基础应注意检查下列项目：对旋挖（冲）孔桩的水下混凝土、桩底沉碴厚度和钢筋笼等关键部位,要严格按照《验标》检验质量。
一、监理准备1、确定控制重点:其控制重点为桩位、桩长、桩径和清孔情况，要求桩位精度符合设计和规范要求，桩长、桩径不小于设计值，清孔干净，孔壁尽量少粘附泥浆，以保证达到设计的摩擦力及桩端承载力。
旋挖成孔灌注桩监理实施细则一、引言旋挖成孔灌注桩是一种常用的地基处理方式，广泛应用于建筑工程领域。
为了确保工程质量和安全，进行旋挖成孔灌注桩施工过程的监理工作显得尤为重要。
本文介绍旋挖成孔灌注桩监理实施细则，以指导监理人员如何有效地完成相关工作。
二、监理准备工作1. 监理人员的资格要求：监理人员应具备相关工程技术知识和资质认证，并熟悉旋挖成孔灌注桩施工工艺和相关规范要求。
2. 监理人员的职责：监理人员应全程参与旋挖成孔灌注桩的监理工作，包括现场勘察、设计文件审核、施工过程监控、质量验收等方面。
3. 监理计划的编制：监理人员应制定详细的监理计划，包括监理任务、时间节点、工作内容和责任人等，确保监理工作按照计划有序进行。
三、监理任务1. 施工前监理：监理人员应参与旋挖成孔灌注桩的设计文件审核，包括灌注桩的设计图纸、施工方案、材料使用计划等。
监理人员应对设计的合理性、可行性进行评估，并对存在的问题提出意见和建议。
2. 现场监理：监理人员应全程参与旋挖成孔灌注桩的施工过程监控，包括现场勘察、施工设备的检查、工艺操作的监督、质量控制的把控等。
监理人员要密切关注施工中的安全风险，并及时提醒施工单位采取相应的措施。
3. 质量验收：监理人员应对旋挖成孔灌注桩的质量进行验收，包括灌注桩的外观质量、强度和稳定性等方面。
监理人员应严格按照相关规范要求进行验收，并及时向施工单位提出质量整改意见。
四、监理要点1. 施工现场安全：监理人员要重点关注旋挖成孔灌注桩施工现场的安全问题，包括施工人员的安全意识、施工设备的安全状况、施工场地的安全标识等。
监理人员要及时发现并解决施工中存在的安全隐患，确保施工过程的安全性。
2. 施工质量控制：监理人员要对旋挖成孔灌注桩的施工质量进行严格把控，包括工艺操作的规范性、材料使用的合理性、强度和稳定性的达标等。
监理人员应制定相应的抽检方案，并对抽检结果进行评估，及时纠正存在的问题。
3. 现场记录与报告：监理人员要对旋挖成孔灌注桩的施工过程进行详细记录，并编写监理日志或监理报告。
旋挖桩监理细则一、监理范围二、监理人员1.监理人员应具备相应的资格证书，有较强的工程技术实力和管理经验。
2.监理人员应按照工程进度和时间节点，定期或不定期进行现场检查和记录。
3.监理人员应与施工人员保持良好的沟通，并及时纠正施工中出现的问题。
三、施工前期准备1.施工前，监理人员应检查施工场地的平整度、底层土质条件和相关资料的完整性。
2.监理人员应检查施工机械的工作状态，包括旋挖机、钢筋切断机等。
3.监理人员应审核施工方案和施工图纸，并与施工人员进行沟通，明确施工要求。
四、施工过程监督1.监理人员应根据施工方案和施工图纸，对施工现场进行全面、细致的监督和检查。
2.监理人员应检查旋挖机操作的准确性和稳定性，确保施工过程中的安全性和效率。
3.监理人员应检查桩身的垂直度、直径等参数，确保施工的准确性和质量。
4.监理人员应检查钢筋的布置和连接质量，确保桩身的强度和稳定性。
5.监理人员应检查桩基底部的清理和打砼质量，确保桩端的质量和稳定性。
五、施工质量评估和验收1.监理人员应按照相关规范和标准，对施工质量进行评估。
2.监理人员应制定相应的评分制度，对施工过程中出现的问题进行评分。
3.监理人员应与施工人员进行沟通，并提出改进意见。
4.监理人员应参与施工过程中的各个环节，并对施工结果进行验收。
六、责任追究和整改措施1.当施工质量不符合要求时，监理人员应及时向施工方提出责任追究和整改要求。
2.监理人员应与施工人员共同制定整改计划，并确保整改措施的有效性和可操作性。
3.监理人员应对整改过程进行监督和检查，确保整改措施得到有效落实。
4.在整个监理过程中，监理人员应始终保持客观、公正的态度，严格按照相关规范和标准进行监督和评估。
七、总结和反馈1.在每个施工阶段结束后，监理人员应对施工质量进行总结和反馈。
2.监理人员应填写施工质量评估报告，并将报告提交给相关部门。
3.监理人员应根据施工中出现的问题和不足，提出改进建议，以提升施工质量和效率。

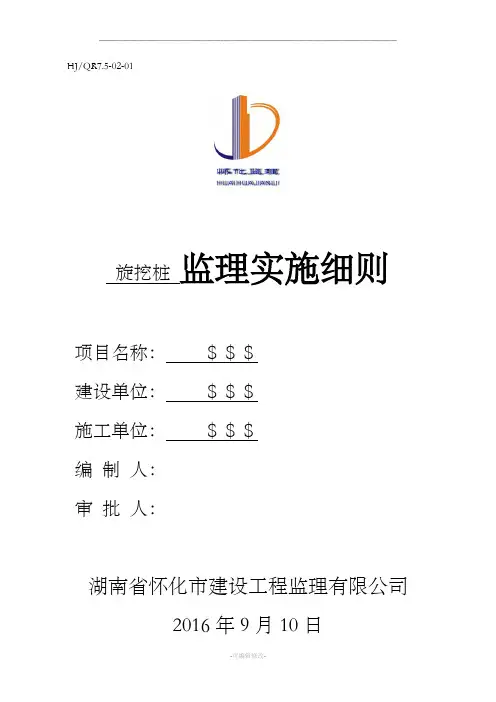

HJ/QR7.5-02-01旋挖桩监理实施细则项目名称：＄＄＄建设单位：＄＄＄施工单位：＄＄＄编制人：审批人：湖南省怀化市建设工程监理有限公司2016年9月10日目录一专业工程特点二监理工作流程三监控工作要点四监理工作方法及措施一、专业工程特点：＄＄＄工程为框架结构，建筑物主体在4--6层，建筑高度23.9m。
基础为挖填方结构形成，持力层为中风化岩。
桩基型号共五种：XWL1桩径1000mm、XWL2桩径1600mm、XWL3桩径1400mm、XWL4桩径1200mm、XWL5桩径1800mm，持力层要求均为中风化岩。
二、监理工作流程图6.1-1旋挖钻机钻孔监理工作流程三、监控工作控制要点1、把好进场材料质量关。
A)、砼本工程护采用钢护筒护壁，桩基砼采用预拌商品砼。
做好商品砼进场验收，检查砼出厂时间、强度、坍落度、合格证。
B)、钢筋a)钢筋的等级、钢种和直径必须符合设计要求，若需代用应征得设计同意，钢筋的质量应符合国家标准。
（见国家标准《钢筋混凝土用钢筋》GB1499-84有关规定）；b)钢筋进场时应提供钢材生产厂家资质，钢材合格证及厂家自检报告；c)进场后需做材质复试和物理试验，取样时每批重量不大于60吨；每套试样二组，一组作拉力试验，另一组作冷弯试验；d)试验时如有一个项目不符质量标准，则应另取双倍的试样，对不合格项目作第二次试验，如仍有一根试样不合格，则该批钢筋不予验收不能应用；e)钢筋堆放场地应选择较平较高处并防止与酸、油、盐类堆放一起，防止钢筋锈蚀和污染；如有颗粒状和片状老锈班者不能使用。
2、确保桩位准确。
目标：桩位偏差不得超过规范。
旋挖孔灌注桩施工允许偏差表3.23、确保成桩的质量目标：100%合格。
4、确保桩的承载力目标：全部合格。
5、安全生产防护措施A、安全用电防护措施（a）、施工时要保证临时用电线路绝缘性良好，架空设置，电源开关箱要有防雨设施，施工用水管线要进入地下，不得有渗露现象，阀门应有保护措施。
旋挖(钻)孔灌注桩监理细则1.前言旋挖(钻)孔灌注桩为现代建筑中常用的一种基础工程技术，在大型建筑甚至高层、超高层建筑中应用广泛。
本文为旋挖(钻)孔灌注桩的监理细则，旨在支持建筑工程监理人员开展旋挖(钻)孔灌注桩工程监理。
2.术语定义•旋挖孔灌注桩：施工过程中通过旋挖或钻孔设备分段开展施工，最终形成一定直径、一定深度的孔洞后，在孔中注入灌注混凝土，构成孔灌注桩。
•桩长：孔灌注桩的深度，通常以米作单位计量。
•桩径：孔灌注桩的外径，通常以毫米作单位计量。
•灌注混凝土强度标准值：孔灌注桩灌注混凝土强度合格标准值，应符合相关国家标准规定。
•灌注过程：灌注混凝土过程，包括黏度、浆液度、混凝土强度等指标的监测。
3.监理责任根据工程建设法律法规，工程监理具有建设单位、施工单位之外的第三方监督监理职责，是工程设计、施工、材料采购等过程中的重要环节之一。
在旋挖(钻)孔灌注桩的施工过程中，监理人员应承担以下责任：•界定孔灌注桩灌注的混凝土强度标准值；•确定孔灌注桩的灌注混凝土强度标准值监测数据；•监督孔灌注桩在施工过程中符合规范和合同的要求；•检测孔灌注桩的质量，是否符合设计和施工要求；•审核及签署孔灌注桩施工图纸、方法及技术资料等相关文件；•安排、监督孔灌注桩工程按合同规定及技术标准完成。
4.监理工作细节4.1 施工前•监理人员应在施工开始之前对场地进行检查，确认孔灌注桩孔口的位置、深度、数量、直径、孔坑支护等施工要求的符合度。
•检查环境是否适合施工，包括下雨或天气环境不良时停止施工，并对现场交通管理、安全制度、作业人员条件、施工设备和施工材料、用水用电等进行检查记录。
4.2 施工中•监理人员应随时关注孔灌注桩施工工艺、施工进度、施工材料、施工现场环境等，确保施工过程中符合设计和现场实际情况。
•监理人员应进行监督检测工作，包括但不限于灌注混凝土强度、细度，下套管、上材料、加固层、角焊等方面的监测和检测，及时反馈数据和问题，并做出相应的处理意见。
旋挖钻孔桩施工监理实施细则一、总则二、监理机构的要求1.监理机构应具备合法的注册资格，具备相关的工程质量监理人员，并且监理人员应具有相关的资历和经验；2.监理机构应遵守国家相关法律法规，执行监理工作的有关规定；3.监理机构应按照委托方的要求，对旋挖钻孔桩施工进行全过程、全方位的监督和检查；4.监理机构应定期向委托方提交监理工作的进展情况，并向委托方提供监理报告；5.监理机构应按照合同约定的费用，按时收取监理费用。
三、监理人员的要求1.监理人员应具有相关的工程背景和经验，能够熟练掌握旋挖钻孔桩施工工艺和方法；2.监理人员应具备良好的沟通和协调能力，能够与施工方、设计方等各方保持良好的沟通；3.监理人员应熟悉国家标准、规范和技术标准，能够对施工过程进行有效的监督和检查；4.监理人员应具备正确的判断和决策能力，能够在工程出现问题时及时采取措施进行处理；5.监理人员应具备优秀的团队合作精神，能够与其他监理人员和施工方进行有效的协作。
四、监理工作的内容和要求1.监理人员应按照设计方案和施工方案，对旋挖钻孔桩施工的现场、质量、安全等方面进行监督和检查；2.监理人员应定期进行工地巡视，确保施工方按照设计方案和施工方案进行施工；3.监理人员应对施工方提供的施工质量资料进行审核，并进行质量验收；4.监理人员应对施工方的现场管理进行监督和检查，确保施工过程符合相关的安全规定和要求；5.监理人员应定期向委托方提交监理报告，详细记录施工进展情况、质量问题和安全事故等情况，并提出改进建议；6.监理人员应协助解决施工过程中的技术、质量和安全等问题，并及时向委托方报告。
五、监理工作的责任和义务1.监理机构应对监理人员进行必要的培训，确保监理人员具备相关的技术和知识；2.监理机构应为监理人员提供必要的工作条件，确保监理人员能够有效履行监理工作的职责；3.监理机构应对监理工作的结果负责，并承担相应的法律责任；4.监理人员应按照相关的法律法规和技术标准，履行监理工作的职责；以上是旋挖钻孔桩施工监理实施细则的主要内容和要求，监理机构和监理人员应严格遵守，确保施工工程的质量和安全。
旋挖桩监理细则.doc 范本一：旋挖桩监理细则第一章：绪论1.1 监理细则的作用1.2 监理细则的适用范围1.3 监理细则的参考标准第二章：项目前期准备2.1 概述2.2 项目资料的收集与审核2.2.1 工程项目合同书2.2.2 相关设计文件2.2.3 施工图纸2.2.4 材料选型及供应商资质2.2.5 过往质量检测记录2.3 现场勘察与检测2.3.1 土壤测试2.3.2 岩石勘察2.3.3 周边环境状况第三章：施工准备3.1 施工方案审查3.1.1 方案内容的详细审查 3.1.2 方案实施的可行性分析3.2 机械设备准备3.2.1 旋挖钻机3.2.2 周边施工设备3.3 施工人员培训与配备3.3.1 挖孔操作人员3.3.2 安全监督人员第四章：施工过程监控4.1 施工前的准备工作4.1.1 施工现场准备4.1.2 施工方案复核4.2 桩基施工的实施过程4.2.1 钻孔及取土过程监控 4.2.2 钢筋布置与连接检查 4.2.3 混凝土浇筑4.3 施工期间的监控与记录4.3.1 施工进度监控4.3.2 质量记录的处理与保存第五章：验收与回顾5.1 施工完成后的验收工作5.1.1 现场勘察与数据测试 5.1.2 施工成果文件的准备5.2 施工质量回顾与总结5.2.1 桩基质量评估5.2.2 监理工作总结与建议1、罗列出本所涉及附件如下：- 项目合同书- 设计文件- 施工图纸- 材料选型资料- 施工质量检测记录2、罗列出本所涉及的法律名词及注释：- 土壤测试：根据土物力学原理对土壤进行取样与测试，以评估土壤的承载能力与稳定性。
- 岩石勘察：对地下岩石进行采样与测试，以评估岩石的物理特性及强度参数。
- 施工方案审查：对施工方案的内容、合理性与可行性进行全面审查与评估。
- 混凝土浇筑：将混凝土材料倒入钻孔中，并通过振捣等手段使其密实固结。
- 现场勘察：对工程现场的地质、地貌、水文等因素进行详细的调查与记录。
HJ/QR7.5-02-01旋挖桩监理实施细则项目名称：＄＄＄建设单位：＄＄＄施工单位：＄＄＄编制人：审批人：湖南省怀化市建设工程监理有限公司2016年9月10日目录一专业工程特点二监理工作流程三监控工作要点四监理工作方法及措施一、专业工程特点：＄＄＄工程为框架结构，建筑物主体在4--6层，建筑高度23.9m。
基础为挖填方结构形成，持力层为中风化岩。
桩基型号共五种：XWL1桩径1000mm、XWL2桩径1600mm、XWL3桩径1400mm、XWL4桩径1200mm、XWL5桩径1800mm，持力层要求均为中风化岩。
二、监理工作流程图6.1-1旋挖钻机钻孔监理工作流程三、监控工作控制要点1、把好进场材料质量关。
A)、砼本工程护采用钢护筒护壁，桩基砼采用预拌商品砼。
做好商品砼进场验收，检查砼出厂时间、强度、坍落度、合格证。
B)、钢筋a)钢筋的等级、钢种和直径必须符合设计要求，若需代用应征得设计同意，钢筋的质量应符合国家标准。
（见国家标准《钢筋混凝土用钢筋》GB1499-84有关规定）；b)钢筋进场时应提供钢材生产厂家资质，钢材合格证及厂家自检报告；c)进场后需做材质复试和物理试验，取样时每批重量不大于60吨；每套试样二组，一组作拉力试验，另一组作冷弯试验；d)试验时如有一个项目不符质量标准，则应另取双倍的试样，对不合格项目作第二次试验，如仍有一根试样不合格，则该批钢筋不予验收不能应用；e)钢筋堆放场地应选择较平较高处并防止与酸、油、盐类堆放一起，防止钢筋锈蚀和污染；如有颗粒状和片状老锈班者不能使用。
2、确保桩位准确。
目标：桩位偏差不得超过规范。
旋挖孔灌注桩施工允许偏差表3.23、确保成桩的质量目标：100%合格。
4、确保桩的承载力目标：全部合格。
A、安全用电防护措施（a）、施工时要保证临时用电线路绝缘性良好，架空设置，电源开关箱要有防雨设施，施工用水管线要进入地下，不得有渗露现象，阀门应有保护措施。
（b）、施工用电严格执行“一机一闸一漏一箱”制度，投入使用前必须做好保护电流的测试，严格控制在允许范围内。
（c）、加强用电安全巡视，检查每台机器的接地接零是否正常，检查线路是否完好，若不符合要求，及时整改。
（d）、施工现场的移动配电箱及施工机具全部使用绝缘防水线，配电箱和用电设备应有防雨罩，给每一配电盘设置漏电保护器，施工用电必须接地，确保用电安全，电焊机接线必须良好，防止漏电伤人或短路失火。
（e）、做好各种机具的安装验收，认真做好接地电阻测试，施工现场的低压配电室应将进出线绝缘子铁脚与配电室的接地装置相连接，作防雷接地，以防雷电波侵入。
（f）、雨天作业，机械操作人员应戴绝缘手套、穿雨靴操作。
四、监理工作方法及措施针对本工程桩基施工阶段“施工难度较大、工期紧、质量要求高”的特点，我监理部拟在现场监理工作采取如下措施，以保证实现“保工期，保质量”的重点目标。
1.施工场地准备监控f)场地三通一平应满足施工要求,并根据地下管线图清除施工场区各种地下管线(上下水管、煤气管、电缆、电讯线等)；g)施工场地平面布置图合理，办公、值班、膳宿、卫生等用房均满足施工要求。
钢筋、水泥、砂石料堆场、钢筋笼制作场地、混凝土试块养护、弃碴运输堆放等布置合理，便于施工和确保场地整洁；2.技术准备监控a)设计文件和桩位布置图、钢筋笼制作图以及各项设计要求有关参数已进行交底且明确无误；b)施工组织设计书已经审定，并经监理工程师审查认可；c)根据规划红线、建筑物位置和桩位轴线经检查无误，并开始孔位放样，水准点和桩位轴线定位点应在施工影响范围之外；d)施工技术负责人（项目工程师）到位办公，现场一切技术准备工作，如桩位平面图、进度形象图、晴雨表、灌注桩参数一览表、各种施工记录表等准备就绪；e)对全体施工人员进行施工技术要求交底，以及监理工作实施细则交底等。
3.机械设备材料准备监控a)旋挖机、吊车、电焊机等施工机械及设备齐全并满足设计要求，经试运转一切完好；b)进场材料到位，并经材质复试质量合格，材料计划和后续供应已经落实；c)现场需有一定的电器、机修和采购力量，确保机械正常运转、材料及时供应。
4.施工组织准备监控a)按深圳市政府有关法令，建设工程各种报批手续如：施工许可证、质量监督和安全监督等均已办妥；b)承建商（施工单位）的项目班子、管理网络、质保体系、劳动组织等有关管理（包括人员上岗证要求）、技术和施工人员到位并开始运转。
以上准备工作基本完成后，监理工程师才能签发开工令。
做好预控措施。
5.施工过程监理施工过程监理是施工监理工作的重点。
在开工前应首先召开班、组长及主要人员会议，由项目工程师按照施工组织设计进行技术交底，由监理工程师按照监理实施细则进行监理交底，使全体施工人员明确施工工艺流程，明确每道工序的质量标准和质保措施，明确监理内容和要求，特别要明确哪些关键工序必须由监理人员验收签证，并应检查施工的安全防护措施是否制定及落实等。
项目监理部也对现场监理人员进行分项工程的监理交底。
旋挖孔桩的施工过程监理分成孔、钢筋笼制作与安装、混凝土灌注、施工安全四个部分分述如下：（1）成孔控制桩位及垂直度●桩位测定后，监理人员应按桩孔四个固定控制点（对角线方向）经常监查桩孔中心位置及桩径；●要求做好施工记录，并随时观察土质变化，对照复核地质报告。
●当达到设计桩深时，监理工程师进行终孔验收，验收合格后各方于验收报告上签字确认，进行下一道工序施工。
（2）钢筋笼制作与安装钢筋笼制作规格应严格按钢筋笼设计图纸施工，钢筋笼宜分节制作，每节长度视成笼整体刚度，来料钢筋长度及起吊设备有效高度而定，以5~8m为宜；在笼上每4~6m应对称设置四只高5cm的钢筋定位环或混凝土垫块，以确保钢筋笼居中和混凝土保护层厚度；其制作偏差见表2.4。
钢筋笼制作允许偏差表2.4b.钢筋笼焊接要求主筋的搭、焊接应互相错开75cm，同一平面接头数不得超过钢筋总数的一半。
主筋搭接长度单面焊为10d，双面焊为5d，d为钢筋直径。
焊缝宽度不小于0.7d，厚度不小于0.3d。
所有箍筋可用点焊间距固定；焊条应有合格证。
焊条、焊机、焊接工艺可参见《钢筋焊接及验收规程》。
主筋每300个焊接点需做钢筋焊接拉伸试验和焊接冷弯试验各一组（三根为一组）。
拉伸试验长度为5d时，二端长度各留200~250mm，为10d 时各留200mm，冷弯试验长度为5d+150mm，≥Ф28mm时加1d。
c.钢筋笼的安装钢筋笼直径除按设计要求外，应符合下列要求：钢筋笼外径应比成孔设计直径小100mm；钢筋笼内径应比导管接头处的外径大100mm以上；主筋净保护层不宜小于50mm；其允许偏差为±20mm。
钢筋笼在制作、搬运及起吊时，应确保笼体挺直、牢固、不变形、安装入孔时应保持垂直状态、对准孔心徐徐下降不碰孔壁，若迂阻碍应查明原因酌情处理后再继续下入。
安装位置应符合设计要求，允许偏差±100mm。
安装入孔时应补足主筋焊接部位的箍筋并用吊筋固定，严防下落和灌混凝土时上拱。
d.钢筋笼属隐蔽工程，监理人员应对钢筋笼的制作规格和焊接情况进行验收合格后才能下入孔中。
（2）混凝土灌注a.灌注前孔内质量控制安装钢筋笼前必须要求施工人员认真清除孔内虚土、沉渣；b.桩体混凝土的灌注监测混凝土灌注前监理工程师对孔底沈渣、孔径、孔深、垂直度及孔底地质情况是否满足设计要求进行认真检查；检查钢筋笼的安装深度和垂直度；现场使用的混凝土配比与设计图纸的配比通知单应一致。
灌注桩身混凝土时，施工现场每根桩必须有1组试件。
（3）对灌注桩导管进行控制a.应禁止混凝土从井口直接倒车或抛铲卸入；b.施工中应采用导管进行灌注，直径不宜大于300mm，导管下端距混凝土面保持2m为宜；c.导管距孔底距离40cm，首批混凝土灌注埋深应大于1米。
6.质量检验标准桩的质量检验标准，必须满足《建筑地基基础工程施工质量验收规范GB50202-2002有关规定，具体见表3.3，表3.4施工结束后，应检查砼强度，并应做桩体质量及承载力的检验。
表3.3 混凝土灌注桩钢筋笼质量检验标准(mm)表3.4混凝土灌注桩质量检验标准表3.17、旋挖孔桩质量预控制A 、原材料、构配件、设备质量签认流程图不合格B、施工阶段质量控制流程图：合格C、旋挖灌注桩工程子分部工程验收程序图8、试桩和工程桩的检测A、根据设计要求应做试桩，此工作应在正式开钻前完成。
B、试验用桩应采用与实际施工相同的工艺、相近的设计进行施工，按相同的程序和规范进行质量控制，制取必要的混凝土试件。
C、试桩应由专业检测单位承担试验工作，监理工程师协助选择试验单位并审查其资质材料。
D、监理工程师审查试桩方案是否符合设计和规范规定。
E、监督试桩各项试验过程，审查记录和结论，并对照审查施工单位的钻孔灌注桩施工方案和工艺。
F 、基桩无损检测工作应由专业检测单位承担，监理工程师应审查其资质、资信、业绩等情况，协助选择合适的检测单位。
G、监理工程师审查检测报告，对检测结论进行评价。
H 、对发现问题的钻孔桩应按规范规定的方法进行复检，必要时可采用钻芯的方法确认桩的质量。
I 、施工单位提交基桩检查证，提出自检意见，监理工程师依据原始记录、监理签证、试桩结果、无损检测及复检结果、竣工测量资料等全部质量证明资料，签署基桩质量检查证，对基桩质量作出评价。
图6.1-1旋挖钻机钻孔施工工艺流程。
