门电路2

第二章 门电路三、高低电平获取方法开 关5V V H1+5V0V V L 02.1 概述第二章门电路2.3 分立元件门电路一、二极管与门V A V B V Y0V0V0V3V3V0V3V3VA B Y0000101001110.7V0.7V0.7V3.7V2.3 分立元件门电路第二章门电路二、二极管或门V A V B V Y0V0V0V3V3V0V3V3VA B Y0000111011110V2.3V2.3V2.3V2.3 分立元件门电路第二章门电路三、三极管非门V i Vo0V V CCV CC0.2VA Y01102.3 分立元件门电路第二章门电路1）结构TTL反相器由三部分构成：输入级、中间级和输出级。

1、TTL反相器的结构和原理一、TTL逻辑门2.4 TTL集成门电路第二章 门电路A 为高电平时(3.4V)，V B1≈2.1V ，T 1倒置，VB2≈1.4V ，T 2和T 5饱和，T 4和D 2截止，Y 为低电平。

2）原理A 为低电平时(0.2V) ，T 1饱和，V B1≈0.9V ，V B2≈0.2V ，T 2和T 5截止，T4和D2导通，Y 为高电平；2.4 TTL 集成门电路第二章 门电路分为四个区段：AB 段：Vi ＜0.6伏，截止区；BC 段：0.6伏＜Vi ＜1.3伏，线性区；CD 段：Vi ≈1.4伏，转折区；DE 段：Vi ＞1.4伏，饱和区。

输出高电平：V OH =3.4V 输出低电平：V OL =0.2V 阈值电压：V TH =1.4VV THVi (V)2.4 TTL 集成门电路2.4 TTL 集成门电路（略）一、TTL 与非门的基本结构及工作原理1．TTL 与非门的基本结构B A C+V RP CC （+5V ）P PP N N NN+V 13（+5V ）CC A B CT b1R 12.4 TTL 集成门电路第二章 门电路 2.4 TTL 集成门电路第二章 门电路CB A L ⋅⋅=该发射结导通，V B 1=0.9V 。

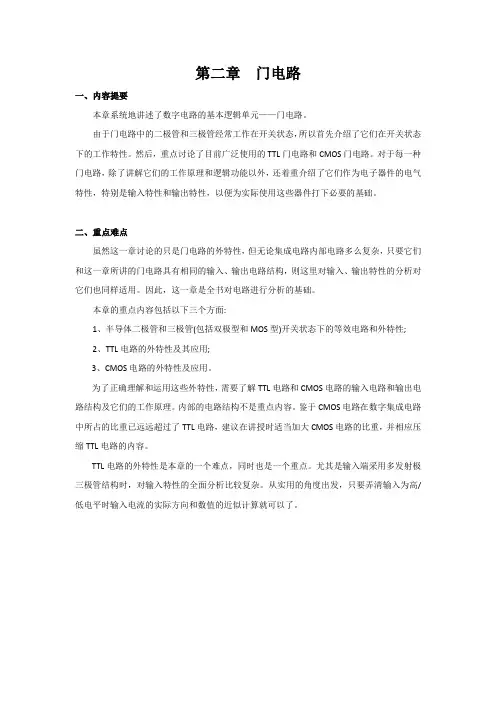

第二章门电路一、内容提要本章系统地讲述了数字电路的基本逻辑单元——门电路。

由于门电路中的二极管和三极管经常工作在开关状态，所以首先介绍了它们在开关状态下的工作特性。

然后，重点讨论了目前广泛使用的TTL门电路和CMOS门电路。

对于每一种门电路，除了讲解它们的工作原理和逻辑功能以外，还着重介绍了它们作为电子器件的电气特性，特别是输入特性和输出特性，以便为实际使用这些器件打下必要的基础。

二、重点难点虽然这一章讨论的只是门电路的外特性，但无论集成电路内部电路多么复杂，只要它们和这一章所讲的门电路具有相同的输入、输出电路结构，则这里对输入、输出特性的分析对它们也同样适用。

因此，这一章是全书对电路进行分析的基础。

本章的重点内容包括以下三个方面:1、半导体二极管和三极管(包括双极型和MOS型)开关状态下的等效电路和外特性;2、TTL电路的外特性及其应用;3、CMOS电路的外特性及应用。

为了正确理解和运用这些外特性，需要了解TTL电路和CMOS电路的输入电路和输出电路结构及它们的工作原理。

内部的电路结构不是重点内容。

鉴于CMOS电路在数字集成电路中所占的比重已远远超过了TTL电路，建议在讲授时适当加大CMOS电路的比重，并相应压缩TTL电路的内容。

TTL电路的外特性是本章的一个难点，同时也是一个重点。

尤其是输入端采用多发射极三极管结构时，对输入特性的全面分析比较复杂。

从实用的角度出发，只要弄清输入为高/低电平时输入电流的实际方向和数值的近似计算就可以了。

三、习题精解知识点:三极管饱和、截止的分析判断。

例2．1 电路如图2.1所示。

求使三极管截止的v imax ；保证三极管饱和的v imin ，已知三极管β＝30，V BE ＝0．7V ，V CES ＝0．3V 。

解 三极管的开关条件分别为：V BE ≤0，三极管截止，I B ≥I BS 三极管饱和导通。

当三极管截止时，其等效电路如图2.2（a ）所示。

I B＝0，则01010221≤-++=R R R v V i BE图2.1图2.2 即010*******≤-ΩΩ+Ω+V k k k Vv i解得 v i ≤2V 即 v imax ≤2V当三极管饱和导通时，其等效电路如图2.2(b)所示。
