AutoCAD制图怎样打印黑白的图形

如何将CAD设置为黑白打印？教你快速设置
根据工作的需要我们会将CAD文件进行打印，或者是转换，很多的时候我们接触的CAD图纸文件都是彩色的，必要的时候也会需要使用黑白进行打印，这里应该如何进行设置呢？
如果你在工作中有这样的困扰，不妨看看下面的方法吧，其实很简单，只要大家在使用的电脑中下载安装一款迅捷CAD编辑器，就可以进行CAD黑白打印的设置，甚至是CAD 文件的编辑，都是十分轻松的事情，这里就教大家如何进行快速的设置。

第一步：将迅捷CAD编辑器下载安装在电脑上，直接在浏览器中搜索迅捷CAD编辑器关键词进行搜索，也可以进入软件的官网进行相关的操作。

第二步：将安装的软件打开，打开之后我们点击“文件-打开”将需要进行打印的CAD 文件进行打开，接下来继续的点击“文件-打印”
第三步：然后我们进入打印预览，进入之后我们选择“CAD绘图设置”。

然后就可以
看见各种是属性参数的设置，这里取消勾选“彩色打印”。

第四步：之后打印预览显示的就是黑白的CAD文件打印，想要进行打印的纸张大小比例等参数，大家可以选择“绘图设置”进行设置，最后点击打印就可以完成将CAD设置问黑白打印啦。

很简单的步骤，确实十分实用的步骤，希望可以帮助到大家，当然更多的CAD文件添加文字，进行绘图的改写，都是可以使用迅捷CAD编辑器进行编辑的，有需要的小伙伴，下载安装迅捷CAD编辑器就是可以进行操作哦，官网搜索就是可以进行免费的下载安装CAD编辑器哦。

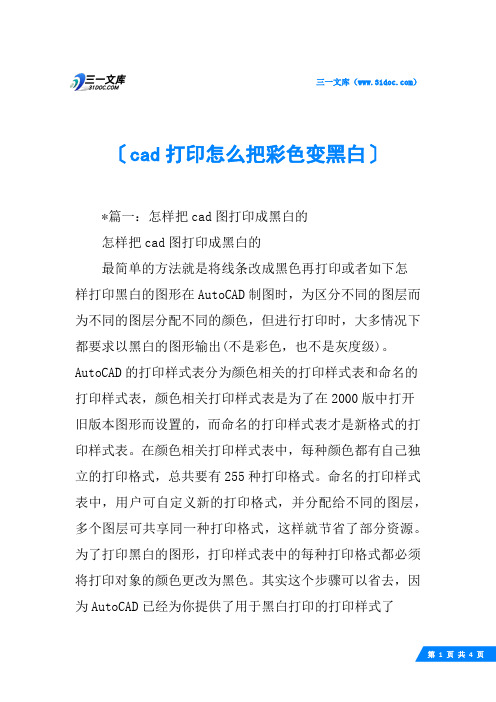

三一文库（）〔cad打印怎么把彩色变黑白〕*篇一：怎样把cad图打印成黑白的怎样把cad图打印成黑白的最简单的方法就是将线条改成黑色再打印或者如下怎样打印黑白的图形在AutoCAD制图时，为区分不同的图层而为不同的图层分配不同的颜色，但进行打印时，大多情况下都要求以黑白的图形输出(不是彩色，也不是灰度级)。

AutoCAD的打印样式表分为颜色相关的打印样式表和命名的打印样式表，颜色相关打印样式表是为了在2000版中打开旧版本图形而设置的，而命名的打印样式表才是新格式的打印样式表。

在颜色相关打印样式表中，每种颜色都有自己独立的打印格式，总共要有255种打印格式。

命名的打印样式表中，用户可自定义新的打印格式，并分配给不同的图层，多个图层可共享同一种打印格式，这样就节省了部分资源。

为了打印黑白的图形，打印样式表中的每种打印格式都必须将打印对象的颜色更改为黑色。

其实这个步骤可以省去，因为AutoCAD已经为你提供了用于黑白打印的打印样式了第1页共4页(monochrome.stb和monochrome.ctb)，你根本就不需要去更改打印样式表中的内容，而你只需要将打印样式设置到该打印样式表文件上就行。

有人可能会问，我已经设置好打印样式表为黑白，但为什么打印出来还是彩色的(如果是黑白打印机可能是打印出有深浅的灰度)，这里还要提醒你，在命名的打印样式静听，部分图层使用的打印样式为“normal”，“normal”打印样式是打印样式表的缺省形式，不能改动。

可以说是做为打印样式表的样板，该格式在任何打印样式中都存在，而且格式都一样。

如果你选择monochrome.stb(黑白)打印样式表，而图层中选择的是“normal”打印样式，打印出来的图形还是彩色的，所以你所有图层都必须选择“style1”打印样式。

这样才能打印出黑白的图形。

另外，如果你使用的图形是从其他机上拷贝过来或你的系统重新安装过，也可能会出现打不出黑白的图形。

cad打印怎么设置黑白颜色各位读友大家好！你有你的木棉，我有我的文章，为了你的木棉，应读我的文章！若为比翼双飞鸟，定是人间有情人！若读此篇优秀文，必成天上比翼鸟！篇一：怎样把cad图打印成黑白的怎样把cad图打印成黑白的最简单的方法就是将线条改成黑色再打印或者如下怎样打印黑白的图形在AutoCAD制图时，为区分不同的图层而为不同的图层分配不同的颜色，但进行打印时，大多情况下都要求以黑白的图形输出(不是彩色，也不是灰度级)。

AutoCAD的打印样式表分为颜色相关的打印样式表和命名的打印样式表，颜色相关打印样式表是为了在2000版中打开旧版本图形而设置的，而命名的打印样式表才是新格式的打印样式表。

在颜色相关打印样式表中，每种颜色都有自己独立的打印格式，总共要有255种打印格式。

命名的打印样式表中，用户可自定义新的打印格式，并分配给不同的图层，多个图层可共享同一种打印格式，这样就节省了部分资源。

为了打印黑白的图形，打印样式表中的每种打印格式都必须将打印对象的颜色更改为黑色。

其实这个步骤可以省去，因为AutoCAD已经为你提供了用于黑白打印的打印样式了(monochrome.stb和monochrome.ctb)，你根本就不需要去更改打印样式表中的内容，而你只需要将打印样式设置到该打印样式表文件上就行。

有人可能会问，我已经设置好打印样式表为黑白，但为什么打印出来还是彩色的(如果是黑白打印机可能是打印出有深浅的灰度)，这里还要提醒你，在命名的打印样式静听，部分图层使用的打印样式为“normal”，“normal”打印样式是打印样式表的缺省形式，不能改动。

可以说是做为打印样式表的样板，该格式在任何打印样式中都存在，而且格式都一样。

如果你选择monochrome.stb(黑白)打印样式表，而图层中选择的是“normal”打印样式，打印出来的图形还是彩色的，所以你所有图层都必须选择“style1”打印样式。

这样才能打印出黑白的图形。

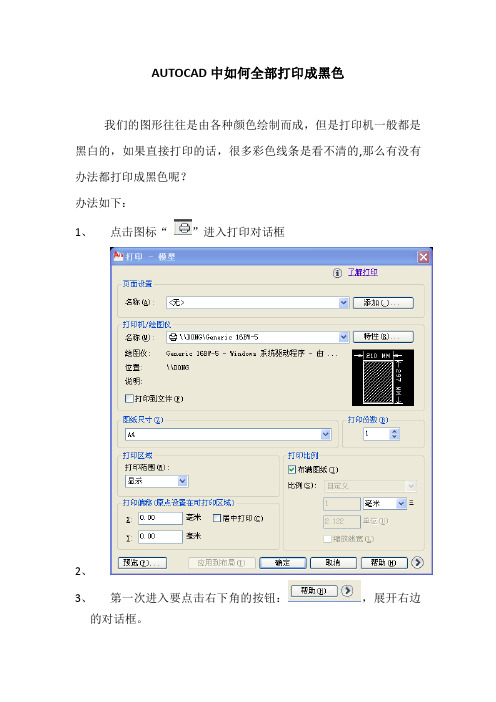

AUTOCAD中如何全部打印成黑色
我们的图形往往是由各种颜色绘制而成，但是打印机一般都是黑白的，如果直接打印的话，很多彩色线条是看不清的,那么有没有办法都打印成黑色呢？
办法如下：
1、点击图标“”进入打印对话框
2、
3、第一次进入要点击右下角的按钮：，展开右边
的对话框。

4、
5、展开后，右上角有个“打印式样表选择框”
，就选择：monochrome.ctb ;
然后再点它右边的按钮，进入如下表格：
这里面可以看出所有的颜色特性都是黑色的，此时我们只要根据需要调整线宽就可以了，这样打印的图纸就粗细分明了。

修改完成后，点击“保存并关闭”按钮。

接下来就是见证奇迹的时刻。

本文整理于网络，仅供阅读参考
cad如何填充颜色打出来黑白的
cad如何填充颜色打出来黑白的的方法一：
1、点击‘打印’，并将对话框展开;
2、选择其中的‘打印表样式’;
3、点击‘monochrome.ctb’;
4、完成黑白打印。

cad如何填充颜色打出来黑白的的方法二：
1、打开autocad ,打开需要打印的文件，点击菜单栏“文件”然后再点击“页面设置管理器”。

2、点击新建，进入新建页面设置。

3、点击确定，进入下图，选择打印样式表下拉菜单，选择样式为 monochrome.ctb 样式，选择自己的打印机/绘图仪名称和图纸方向，然在在选择图纸尺寸，点击确定。

4、设置好后便可以开始打印，点菜单文件，点打印。

5、然后选择页面设置名称为“设置1”，打印范围选择“窗口”打印，点击窗口后，选择需要打印的窗口范围，然后点击确定即可。

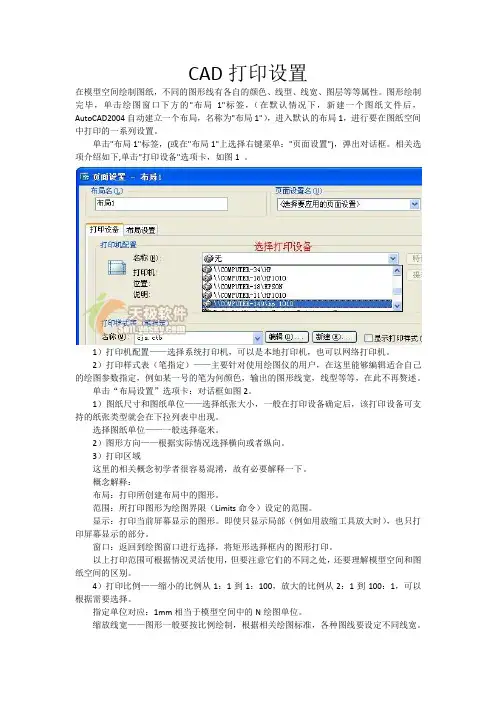

CAD打印设置在模型空间绘制图纸，不同的图形线有各自的颜色、线型、线宽、图层等等属性。

图形绘制完毕，单击绘图窗口下方的"布局1"标签，（在默认情况下，新建一个图纸文件后，AutoCAD2004自动建立一个布局，名称为"布局1"），进入默认的布局1，进行要在图纸空间中打印的一系列设置。

单击"布局1"标签，(或在"布局1"上选择右键菜单："页面设置")，弹出对话框。

相关选项介绍如下,单击"打印设备"选项卡，如图1 。

1）打印机配置——选择系统打印机，可以是本地打印机，也可以网络打印机。

2）打印样式表（笔指定）——主要针对使用绘图仪的用户，在这里能够编辑适合自己的绘图参数指定，例如某一号的笔为何颜色，输出的图形线宽，线型等等，在此不再赘述。

单击“布局设置”选项卡：对话框如图2。

1）图纸尺寸和图纸单位——选择纸张大小，一般在打印设备确定后，该打印设备可支持的纸张类型就会在下拉列表中出现。

选择图纸单位——一般选择毫米。

2）图形方向——根据实际情况选择横向或者纵向。

3）打印区域这里的相关概念初学者很容易混淆，故有必要解释一下。

概念解释：布局：打印所创建布局中的图形。

范围：所打印图形为绘图界限（Limits命令）设定的范围。

显示：打印当前屏幕显示的图形。

即使只显示局部（例如用放缩工具放大时），也只打印屏幕显示的部分。

窗口：返回到绘图窗口进行选择，将矩形选择框内的图形打印。

以上打印范围可根据情况灵活使用，但要注意它们的不同之处，还要理解模型空间和图纸空间的区别。

4）打印比例——缩小的比例从1：1到1：100，放大的比例从2：1到100：1，可以根据需要选择。

指定单位对应：1mm相当于模型空间中的N绘图单位。

缩放线宽——图形一般要按比例绘制，根据相关绘图标准，各种图线要设定不同线宽。

比如可见轮廓线为0.4mm，在打印时如果改变比例，此选项将决定线的宽度是否随之按比例改变。

CAD打印教程之将文件打印成黑白图片
CAD文件打印，是工程上必不可少的，但CAD绘制图纸的时候我们往往会用多种颜色不同的线条来区分不同性质的线，比如：绘制墙体用白色，绘制电缆用红色，绘制门窗用蓝色等等，这些不同颜色的线条，使得我们的图纸看起来更清晰。

但是，在打印CAD图纸的时候，如果打印成颜色，一是要花费大量的金钱，二是一些浅颜色的线条打印出来就看不清楚了，这就影响到我们正常看图了。

因此，在打印图纸的时候，我们大多时候会选择将图纸打印成黑白。

那么如何将CAD文件打印成黑白呢？相关的教程又是怎么样的呢？今天，我们就以看图最为快速方便的CAD看图王为例，教大家将CAD文件打印成黑白，具体步骤如下。

步骤一：在浩辰CAD看图王电脑版软件中打开需要打印的CAD图纸，点击界面右上角CAD 看图王的软件logo，在出来的下拉菜单中选择【打印】功能。

步骤二：进入打印对话框，在打印颜色选择列表中选择【黑白】，与此同时，可以看到打印对话框右侧的预览框中显示的打印预览颜色已经为黑白了，点击【打印】即可完成。

就这简简单单的两步就可以完成，CAD看图王电脑版不管是打印、图片输出、插入表格、图纸对比还是测量等等，步骤都是简单有效。

文章来源：浩辰CAD官网CAD教程。

cad怎么打印啊黑白CAD软件是一种用于计算机辅助设计的工具，它可以帮助用户创建和编辑二维和三维图形。

在CAD程序中，打印是一个常见的操作，因为用户经常需要将他们的设计图纸打印出来以供参考和分享。

在本文中，我们将重点介绍如何使用CAD软件进行黑白打印的方法。

要开始进行CAD的黑白打印，首先我们需要打开我们的CAD软件，并打开我们想要打印的设计文件。

在打开设计文件之后，我们可以看到我们的设计图纸在CAD界面上。

接下来，我们需要调整我们的打印设置以确保我们的设计以黑白的形式打印出来。

在CAD软件中，我们可以通过点击菜单栏中的“打印”选项来访问打印设置。

在打印设置对话框中，我们可以进行各种设置来满足我们的需求。

在打印设置对话框中，我们首先需要选择打印机。

如果计算机连接了多台打印机，我们可以在打印设置对话框中从可用的打印机列表中选择我们想要使用的打印机。

接下来，我们需要选择打印纸张的尺寸。

在打印设置对话框中，我们可以从预定义的纸张尺寸列表中选择适合我们的设计的尺寸。

如果我们的设计并不符合预定义的尺寸，我们可以选择自定义纸张尺寸。

在选择纸张尺寸之后，我们需要调整打印的方向。

根据我们的设计，我们可以选择打印成横向或纵向。

在打印设置对话框中，我们可以在方向选项中进行选择。

接下来，我们需要设置打印范围。

在打印设置对话框中，我们可以选择打印整个设计图纸，或者只打印特定的区域。

如果我们只想打印特定的区域，我们可以在打印范围选项中进行设置。

在进行了上述的基本设置之后，我们还可以进行其他一些设置来满足我们的需求。

例如，我们可以选择打印的比例。

在打印设置对话框中，我们可以调整比例选项来缩放我们的设计，以确保它适合所选的纸张尺寸。

此外，我们还可以设置打印的颜色。

在打印设置对话框中，我们可以选择打印成黑白或彩色。

如果我们想要黑白打印，我们可以选择黑白打印选项。

完成上述所有设置后，我们可以点击打印设置对话框中的“打印”按钮，开始打印我们的设计。

cad图形保存怎么设置成黑白图片
有时候cad的图形是彩色的，但我们又需要黑白的图片，这时候应该怎么保存呢?接下来就是店铺精心整理的一些关于cad图形保存怎么设置成黑白图片的相关资料，供你参考。

cad图形保存设置成黑白图片的方法
1、打开CAD软件，点打印，名称选择JPG格式打印机。

2、选择打印样式为monochrome.ctb，此打印样式是打印黑白线条的。

该打印样式如果修改过打印颜色，要更换成默认值，打印颜色为黑色。

3、用窗口模式选择打印范围。

4、根据需要设置打印比例、打印偏移，点确定，输出的JPG图片技术白底黑线。

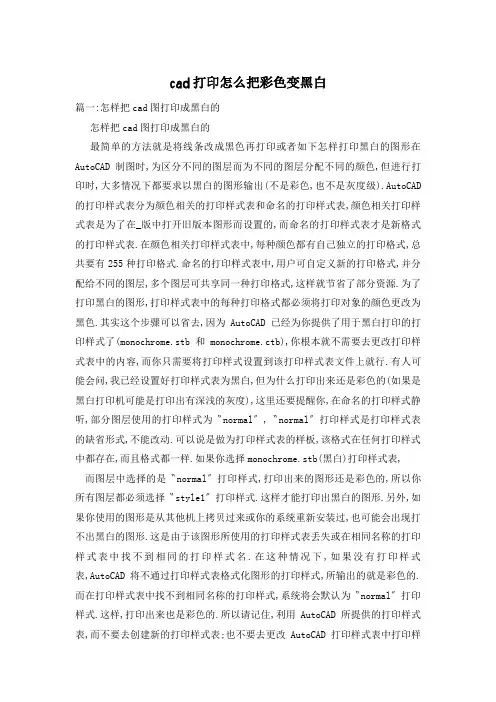

cad打印怎么把彩色变黑白篇一:怎样把cad图打印成黑白的怎样把cad图打印成黑白的最简单的方法就是将线条改成黑色再打印或者如下怎样打印黑白的图形在AutoCAD制图时,为区分不同的图层而为不同的图层分配不同的颜色,但进行打印时,大多情况下都要求以黑白的图形输出(不是彩色,也不是灰度级).AutoCAD 的打印样式表分为颜色相关的打印样式表和命名的打印样式表,颜色相关打印样式表是为了在_版中打开旧版本图形而设置的,而命名的打印样式表才是新格式的打印样式表.在颜色相关打印样式表中,每种颜色都有自己独立的打印格式,总共要有255种打印格式.命名的打印样式表中,用户可自定义新的打印格式,并分配给不同的图层,多个图层可共享同一种打印格式,这样就节省了部分资源.为了打印黑白的图形,打印样式表中的每种打印格式都必须将打印对象的颜色更改为黑色.其实这个步骤可以省去,因为AutoCAD已经为你提供了用于黑白打印的打印样式了(monochrome.stb和monochrome.ctb),你根本就不需要去更改打印样式表中的内容,而你只需要将打印样式设置到该打印样式表文件上就行.有人可能会问,我已经设置好打印样式表为黑白,但为什么打印出来还是彩色的(如果是黑白打印机可能是打印出有深浅的灰度),这里还要提醒你,在命名的打印样式静听,部分图层使用的打印样式为〝normal〞,〝normal〞打印样式是打印样式表的缺省形式,不能改动.可以说是做为打印样式表的样板,该格式在任何打印样式中都存在,而且格式都一样.如果你选择monochrome.stb(黑白)打印样式表,而图层中选择的是〝normal〞打印样式,打印出来的图形还是彩色的,所以你所有图层都必须选择〝style1〞打印样式.这样才能打印出黑白的图形.另外,如果你使用的图形是从其他机上拷贝过来或你的系统重新安装过,也可能会出现打不出黑白的图形.这是由于该图形所使用的打印样式表丢失或在相同名称的打印样式表中找不到相同的打印样式名.在这种情况下,如果没有打印样式表,AutoCAD将不通过打印样式表格式化图形的打印样式,所输出的就是彩色的.而在打印样式表中找不到相同名称的打印样式,系统将会默认为〝normal〞打印样式.这样,打印出来也是彩色的.所以请记住,利用AutoCAD所提供的打印样式表,而不要去创建新的打印样式表;也不要去更改AutoCAD打印样式表中打印样式名称以及格式,以保证文件能在其他机上正常地打印.篇二:如何将CAD图形中彩色线条打印成黑色如何将CAD图形中彩色线条打印成黑色相信大伙都曾有打印CAD图的经历,里面的彩色线条（比如黄色.绿色.蓝色等）用黑白打印机打出来颜色太浅,有时根本无法辨识.下面我教大家两个方法:1. 在CAD_中,在打印机菜单中选择——打印样式表——monochrome.ctd,就行了.此处2. 在CAD_中,在打印机菜单中选择——打印样式表——monochrome.ctd,就行了. 此处篇三:cad打印不能打黑白的问题Cad打印如何将彩图打印成黑白步骤如下: 点击打印点击特性点击自定义特性点击色彩点击单色圆形保存确定即可。
