Q/S上海天马微电子有限公司企业标准Q/S0001-2007 TFT工艺流程、材料、设备、生产常用中英文标准名称版号： 1.0 总页数： 23 制定部门：制造部生效日期： 2007年4月28日拟制：方永学 2007-4-3 审核：向传义 2007-4-3 标准化：吴乃亮 2007-4-25 会签：颜建军朱希玲 2007-4-20蔡明宏 2007-4-24 凌志华 2007-4-3 批准：安德浩 2007-4-24 2007-04发布 2007-04实施上海天马微电子有限公司发布工艺流程、材料、设备、生产常用中英文标准名称Q/S0001-2007 第2页共23页工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称Q/S0001-2007 第7页共23页工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称Q/S0001-2007 第11页共23页工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称Q/S0001-2007 第13页共23页工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称Q/S0001-2007 第19页共23页工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称工艺流程、材料、设备、生产常用中英文标准名称。

tft lcd生产工艺
TFT LCD是薄膜晶体管液晶显示器（Thin Film Transistor Liquid Crystal Display）的简称，它是一种集成了薄膜晶体管
和液晶显示技术的显示器。

TFT LCD的生产工艺主要包括以下几个步骤：
1. 制作基板：首先，需要制作好用于液晶的玻璃基板。

基板通常具有特殊的透明导电层，用于驱动液晶分子以改变光的透过性。

这些透明导电层通常使用氧化锡或氧化铟问题。

2. 制作薄膜晶体管（TFT）：接下来，需要在基板上制作薄膜
晶体管。

薄膜晶体管是控制液晶分子排列和光透过性的关键部件。

制作薄膜晶体管的主要步骤包括：沉积半导体材料、光刻制作电极图案、用相应的材料制作栅极和源极，最后形成晶体管结构。

3. 制作液晶层：制作好薄膜晶体管后，需要在基板之间注入液晶物质。

液晶物质通常是有机化合物或聚合物，具有分子排列敏感性。

在制作过程中，需要在基板之间创造一个密封的空间，并将液晶物质注入其中。

4. 封装：封装是将制作好的TFT LCD组装在一起以形成最终
的显示器模块的过程。

封装过程包括将液晶层和背光源层（通常是LED背光源）粘合在一起，然后使用导电胶水将TFT LCD连接到电路板。

5. 功能测试和质量控制：最后，需要对TFT LCD进行功能测试和质量控制，确保其正常工作和高质量。

测试和控制包括像素测试、电路测试、显示效果测试等等。

总结起来，TFT LCD的生产工艺包括制作基板、制作薄膜晶体管、制作液晶层、封装以及功能测试和质量控制。

每一个步骤都需要精确的工艺和设备，以确保生产出高质量的TFT LCD显示器。

tft工艺流程TFT工艺流程TFT（薄膜晶体管）工艺是一种用于制造液晶显示器的关键技术，它通过在薄膜基底上制造晶体管阵列来控制液晶分子的取向和排列，从而实现显示功能。

TFT工艺流程是液晶显示器制造中的核心步骤之一，下面将详细介绍TFT工艺流程的各个环节。

1. 基底清洗和涂覆：首先，将基底（通常是玻璃基板）进行清洗，确保表面干净无尘。

然后，在基底上涂覆一层透明导电膜，通常使用氧化铟锡（ITO）材料。

这一步骤是为了后续制造晶体管的通道层做准备。

2. 通道层制造：在透明导电膜上使用光刻技术定义晶体管的通道层。

光刻技术通过覆盖光刻胶、曝光、显影等步骤，在导电膜上形成一系列细小的通道结构。

通道层通常采用非晶硅（a-Si）或低温多晶硅（LTPS）材料制造。

3. 金属电极制造：在通道层上制造源极和漏极电极。

这一步骤通常使用物理气相沉积（PVD）或化学气相沉积（CVD）技术，在通道层上蒸发或沉积金属材料，形成电极。

4. 门电极制造：在通道层和金属电极之间形成一层绝缘层，以隔离门电极和源极漏极。

绝缘层通常使用氧化硅或氮化硅材料制造。

5. 液晶填充：将液晶材料填充在两块基底之间形成液晶层。

液晶材料通常是有机分子，具有特殊的电光特性，能够在电场作用下改变光的透过性。

6. 封装：将两块基底粘合在一起，并在边缘封装处留下一个小孔，用于注入液晶材料。

封装过程需要保证基底之间的间距均匀，并且封装材料具有良好的粘合性和耐高温性。

7. 背光模组组装：将制造好的液晶模组与背光模组组装在一起，形成完整的液晶显示器。

背光模组通常由冷阴极荧光灯（CCFL）或LED（发光二极管）组成，用于提供背光照明。

8. 检测和测试：对制造好的液晶显示器进行检测和测试，确保各个模块和功能正常工作。

测试包括亮度、对比度、响应时间等参数的测试。

TFT工艺流程是一系列复杂的步骤，每个步骤都需要精确的控制和严格的质量检验。

只有在每个环节都做好了工艺控制和质量管理，才能制造出高质量的液晶显示器。

tft工艺流程TFT（薄膜晶体管）是一种集成电路中常用的薄膜技术，广泛应用于液晶显示器等电子产品中。

下面将介绍一下TFT工艺流程。

TFT工艺流程主要包含以下几个步骤：第一步是基板准备。

TFT的基板通常是玻璃或者塑料材料，首先需要清洗基板，以保证表面的干净度。

接下来，进行镀膜处理，使用ITO（透明导电氧化物）材料涂覆在基板的一侧，形成导电层。

第二步是图案化工艺。

这个步骤是将设计好的电路图案转移到基板上。

在导电层上涂覆一层光敏胶，并使用光罩照射光线，使光敏胶在光照区域发生化学反应。

然后，通过洗涤，去除未光照的光敏胶，形成所需的电路图案。

第三步是薄膜沉积。

电路图案已经形成后，需要在基板上沉积一层薄膜。

这一层薄膜通常是氧化硅（SiO2）或者氧化硅氮（SiON），用于保护电路和改善TFT性能。

薄膜沉积可以通过物理气相沉积（PVD）或者化学气相沉积（CVD）等技术实现。

第四步是有源区域制备。

有源区域是TFT电路中的主要部分，用于控制电流流过液晶元素。

在沉积的薄膜上，通过光刻和蚀刻等技术，制备出有源区域的通道、源极和栅极等。

第五步是封装和封装测试。

TFT电路完成后，需要进行封装，将其与液晶屏幕等组件组合在一起，形成完整的显示器件。

封装过程中还需要进行相关测试，以确保产品的质量和性能。

最后一步是测试和质量控制。

对于TFT电路来说，测试非常重要，只有通过严格的测试才能保证产品的质量和可靠性。

测试主要包括开路测试、短路测试、漏电流测试等。

总结起来，TFT工艺流程是一个综合工艺流程，通过不同的步骤实现电路的制备、封装和测试。

这些步骤对于确保TFT产品的质量和性能至关重要，同时也需要在整个流程中严格控制工艺参数，以提高产品的可靠性和一致性。

第二章TFT 显示器的制造工艺流程和工艺环境要求清洗—成膜—光刻—刻蚀—剥离阵列段是从投入白玻璃基板，到基板上电气电路制作完成。

具体见下图：CF 工序是从投入白玻璃基板，到黑矩阵、三基色及ITO 制作完成。

具体见下成膜[膜[Glass 基[PR 塗布曝光 [Mask現像 刻蚀 剥離[TFT 基重复[Glass 基Cell工序是从将TFT基板和CF基板作定向处理后对贴成盒，到切割成单粒后贴上片光片。

具体见下图：Module工序是从LCD屏开始到驱动电路制作完成，形成一个显示模块。

具体示意图如下：第一节阵列段流程一、主要工艺流程和工艺制程（一）工艺流程上海天马采用背沟道刻蚀型（BCE）TFT显示象素的结构。

具体结构见下图：C'Storage capacitorITO pixel electrodeCros-s ection -C’a-Si TFTSelect lineData line对背沟道刻蚀型TFT结构的阵列面板，根据需要制作的膜层的先后顺序和各层膜间的相互关系，其主要工艺流程可以分为5个步骤（5次光照）：第一步栅极（Gate）及扫描线形成具体包括：Gate层金属溅射成膜，Gate光刻，Gate湿刻等工艺制程（各工艺制程的具体介绍在随后的章节中给出）。

经过这些工艺，最终在玻璃基板上形成扫描线和栅电极，即Gate电极。

工艺完成后得到的图形见下图：第二步 栅极绝缘层及非晶硅小岛（Island ）形成具体包括：PECVD 三层连续成膜，小岛光刻，小岛干刻等工艺制程（各工艺制程的具体介绍在随后的章节中给出）。

经过这些工艺，最终在玻璃基板上形成TFT 用非晶硅小岛。

工艺完成后得到的图形见下图：CCross-section CC’CSiN第三步 源、漏电极（S/D ）、数据电极和沟道（Channel ）形成 具体包括：S/D 金属层溅射成膜，S/D 光刻，S/D 湿刻，沟道干刻等工艺制程（各工艺制程的具体介绍在随后的章节中给出）。

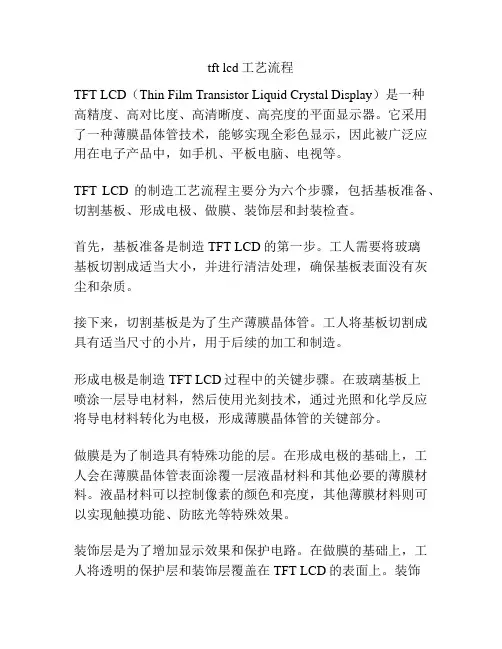

tft lcd工艺流程TFT LCD（Thin Film Transistor Liquid Crystal Display）是一种高精度、高对比度、高清晰度、高亮度的平面显示器。

它采用了一种薄膜晶体管技术，能够实现全彩色显示，因此被广泛应用在电子产品中，如手机、平板电脑、电视等。

TFT LCD的制造工艺流程主要分为六个步骤，包括基板准备、切割基板、形成电极、做膜、装饰层和封装检查。

首先，基板准备是制造TFT LCD的第一步。

工人需要将玻璃基板切割成适当大小，并进行清洁处理，确保基板表面没有灰尘和杂质。

接下来，切割基板是为了生产薄膜晶体管。

工人将基板切割成具有适当尺寸的小片，用于后续的加工和制造。

形成电极是制造TFT LCD过程中的关键步骤。

在玻璃基板上喷涂一层导电材料，然后使用光刻技术，通过光照和化学反应将导电材料转化为电极，形成薄膜晶体管的关键部分。

做膜是为了制造具有特殊功能的层。

在形成电极的基础上，工人会在薄膜晶体管表面涂覆一层液晶材料和其他必要的薄膜材料。

液晶材料可以控制像素的颜色和亮度，其他薄膜材料则可以实现触摸功能、防眩光等特殊效果。

装饰层是为了增加显示效果和保护电路。

在做膜的基础上，工人将透明的保护层和装饰层覆盖在TFT LCD的表面上。

装饰层可以是玻璃、塑料或其他材料，用来增加显示的光滑度和亮度。

最后一步是封装检查。

在装饰层完成后，TFT LCD会经过一系列的检测和测试，包括温度测试、颜色测试、亮度测试等。

只有通过这些检查的LCD才会交付到下一道工序中，进行封装和组装。

总的来说，TFT LCD的工艺流程涵盖了基板准备、切割基板、形成电极、做膜、装饰层和封装检查等六个关键步骤。

每个步骤都需要经过严格的控制和检测，以确保TFT LCD的制造质量和性能。

随着技术的不断进步，TFT LCD的工艺流程也在不断优化和改进，以应对不断变化的市场需求。
