预应力混凝土构件基本知识
- 格式:ppt
- 大小:2.40 MB
- 文档页数:61

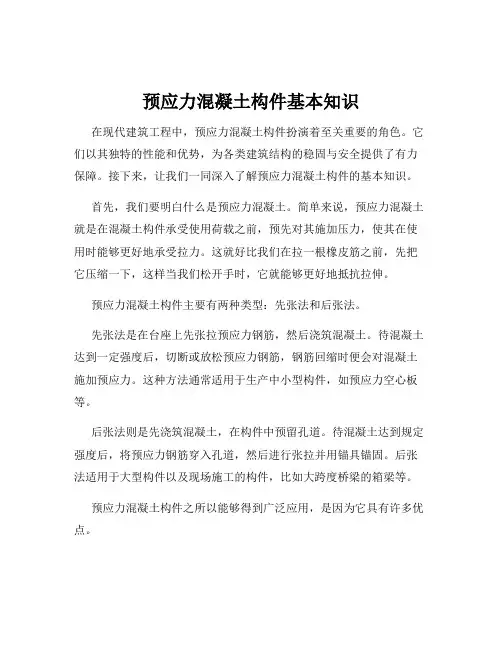

预应力混凝土构件基本知识在现代建筑工程中,预应力混凝土构件扮演着至关重要的角色。
它们以其独特的性能和优势,为各类建筑结构的稳固与安全提供了有力保障。
接下来,让我们一同深入了解预应力混凝土构件的基本知识。
首先,我们要明白什么是预应力混凝土。
简单来说,预应力混凝土就是在混凝土构件承受使用荷载之前,预先对其施加压力,使其在使用时能够更好地承受拉力。
这就好比我们在拉一根橡皮筋之前,先把它压缩一下,这样当我们松开手时,它就能够更好地抵抗拉伸。
预应力混凝土构件主要有两种类型:先张法和后张法。
先张法是在台座上先张拉预应力钢筋,然后浇筑混凝土。
待混凝土达到一定强度后,切断或放松预应力钢筋,钢筋回缩时便会对混凝土施加预应力。
这种方法通常适用于生产中小型构件,如预应力空心板等。
后张法则是先浇筑混凝土,在构件中预留孔道。
待混凝土达到规定强度后,将预应力钢筋穿入孔道,然后进行张拉并用锚具锚固。
后张法适用于大型构件以及现场施工的构件,比如大跨度桥梁的箱梁等。
预应力混凝土构件之所以能够得到广泛应用,是因为它具有许多优点。
其一,它能够提高构件的抗裂性能。
普通混凝土构件在承受拉力时容易出现裂缝,而预应力混凝土构件由于预先受到压力,可以有效地延迟裂缝的出现和发展,从而提高了构件的耐久性。
其二,预应力混凝土构件可以节省材料。
通过施加预应力,可以充分发挥高强材料的性能,减少混凝土和钢筋的用量,降低工程造价。
其三,它能够增加构件的刚度。
这意味着构件在荷载作用下的变形会更小,从而提高了结构的稳定性和使用性能。
其四,预应力混凝土构件可以减小构件的截面尺寸,从而增加建筑的使用空间。
然而,预应力混凝土构件的施工过程相对复杂,对施工技术和设备要求较高。
在施工中,需要精确控制预应力的大小和施加时间,以确保构件的质量和性能。
预应力混凝土构件的设计也是一个关键环节。
设计时需要考虑众多因素,如构件的使用条件、荷载情况、材料性能等。
同时,还需要进行预应力损失的计算。

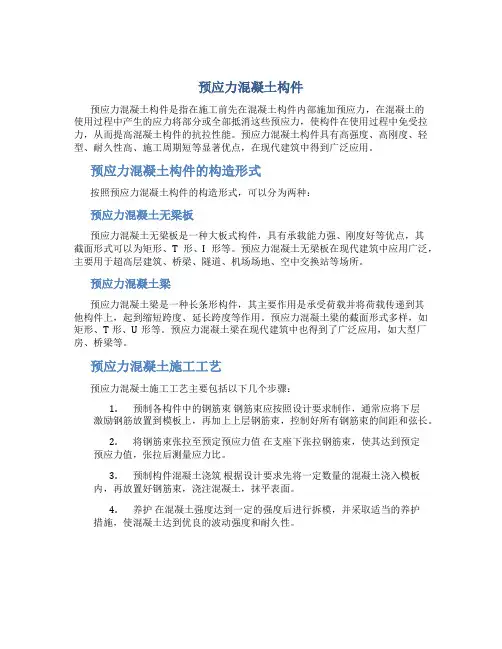

预应力混凝土构件预应力混凝土构件是指在施工前先在混凝土构件内部施加预应力,在混凝土的使用过程中产生的应力将部分或全部抵消这些预应力,使构件在使用过程中免受拉力,从而提高混凝土构件的抗拉性能。
预应力混凝土构件具有高强度、高刚度、轻型、耐久性高、施工周期短等显著优点,在现代建筑中得到广泛应用。
预应力混凝土构件的构造形式按照预应力混凝土构件的构造形式,可以分为两种:预应力混凝土无梁板预应力混凝土无梁板是一种大板式构件,具有承载能力强、刚度好等优点,其截面形式可以为矩形、T形、I形等。
预应力混凝土无梁板在现代建筑中应用广泛,主要用于超高层建筑、桥梁、隧道、机场场地、空中交换站等场所。
预应力混凝土梁预应力混凝土梁是一种长条形构件,其主要作用是承受荷载并将荷载传递到其他构件上,起到缩短跨度、延长跨度等作用。
预应力混凝土梁的截面形式多样,如矩形、T形、U形等。
预应力混凝土梁在现代建筑中也得到了广泛应用,如大型厂房、桥梁等。
预应力混凝土施工工艺预应力混凝土施工工艺主要包括以下几个步骤:1.预制各构件中的钢筋束钢筋束应按照设计要求制作,通常应将下层激励钢筋放置到模板上,再加上上层钢筋束,控制好所有钢筋束的间距和弦长。
2.将钢筋束张拉至预定预应力值在支座下张拉钢筋束,使其达到预定预应力值,张拉后测量应力比。
3.预制构件混凝土浇筑根据设计要求先将一定数量的混凝土浇入模板内,再放置好钢筋束,浇注混凝土,抹平表面。
4.养护在混凝土强度达到一定的强度后进行拆模,并采取适当的养护措施,使混凝土达到优良的波动强度和耐久性。
预应力混凝土在实际工程中的应用举例1.惠州凤凰机场跑道工程惠州凤凰机场二号跑道与辅道主要采用了矩形截面的预应力混凝土板,使得跑道与辅道在强度、振动和平整度上都得到了大幅度提升。
2.同济医院新院大楼工程同济医院新院大楼采用的预应力混凝土梁承受了大量的荷载,使得大楼结构更加稳固,从而达到了既美观又实用的效果。
3.潍坊市二环高架桥工程潍坊市二环高架桥的结构采用了预应力混凝土板和框架板的组合,以及翼墙框架和叠合板结构的组合,增强了桥梁的刚度和稳定性,并达到了节约材料、经济实用的效果。
预应力混凝土构件在现代建筑领域中,预应力混凝土构件扮演着至关重要的角色。
它们不仅为建筑物提供了更高的强度和稳定性,还在很大程度上满足了人们对于大跨度、轻量化结构的需求。
那么,究竟什么是预应力混凝土构件呢?简单来说,预应力混凝土构件就是在混凝土构件承受使用荷载之前,预先对其施加压力,使其内部产生一定的应力状态。
这种预先施加的压力可以有效地抵消或减小在使用过程中可能产生的拉应力,从而提高构件的抗裂性能和承载能力。
预应力混凝土构件的制作过程相对复杂,但原理却不难理解。
首先,需要准备高强度的钢材,如钢丝、钢绞线等,这些钢材将作为预应力筋。
然后,在浇筑混凝土之前,将预应力筋按照设计要求布置在模板内,并通过锚具等装置将其固定在两端。
当混凝土浇筑并养护达到一定强度后,通过张拉设备对预应力筋进行张拉,使其产生拉力。
由于预应力筋与混凝土之间的粘结作用,拉力会传递到混凝土上,从而使混凝土受到预压应力。
预应力混凝土构件具有许多显著的优点。
其一,它能够大幅度提高构件的抗裂性能。
在普通混凝土构件中,当拉应力超过混凝土的抗拉强度时,就会出现裂缝。
而预应力混凝土构件由于预先受到了压应力,在使用荷载作用下,只有当拉应力超过预压应力时才会出现裂缝,从而有效地延迟了裂缝的出现和发展,提高了构件的耐久性。
其二,预应力混凝土构件可以减小构件的截面尺寸,减轻结构自重。
这对于大跨度的桥梁、高层建筑等结构来说,具有重要的意义。
它可以减少材料的使用量,降低工程造价,同时也为建筑设计提供了更多的灵活性。
其三,预应力混凝土构件能够提高构件的承载能力。
由于预先施加的压力改善了混凝土的受力状态,使得构件能够承受更大的荷载。
在实际应用中,预应力混凝土构件的种类繁多。
常见的有预应力混凝土梁、板、柱等。
预应力混凝土梁广泛应用于桥梁工程中,特别是大跨度桥梁。
通过施加预应力,可以有效地减小梁的挠度,提高桥梁的通行能力和安全性。
预应力混凝土板则常用于工业厂房、仓库等建筑的楼盖结构,能够满足大空间、大跨度的使用要求。
什么是预应力混凝土(二)引言概述:预应力混凝土是一种通过施加预先设计的拉力来提高混凝土结构强度和耐久性的技术。
本文将进一步介绍预应力混凝土的相关知识,包括预应力混凝土的施工过程、应用领域、优点和缺点等方面。
正文:一、预应力混凝土的施工过程1. 预应力混凝土的材料选用2. 预应力混凝土的预应力设计3. 预应力混凝土的构件制作4. 预应力混凝土的预拉工序5. 预应力混凝土的浇筑和养护工序二、预应力混凝土的应用领域1. 预应力混凝土在桥梁工程中的应用2. 预应力混凝土在建筑工程中的应用3. 预应力混凝土在水利工程中的应用4. 预应力混凝土在地下结构中的应用5. 预应力混凝土在特殊工程中的应用三、预应力混凝土的优点1. 提高混凝土结构的自重承载能力2. 提高混凝土结构的抗弯、抗剪能力3. 提高混凝土结构的整体性能和耐久性4. 减小构件断面尺寸,降低工程造价5. 进一步利用混凝土材料性能,实现结构轻量化四、预应力混凝土的缺点1. 施工难度较大,需要专业施工团队2. 施工周期长,对工期要求较高3. 工程资金投入较大4. 如果预应力失效,结构整体性能会受到严重影响5. 对于某些特殊形状的构件,预应力施工可能较为困难总结:预应力混凝土是一种通过施加预先设计的拉力来提高混凝土结构强度和耐久性的技术。
它在桥梁、建筑、水利、地下结构和特殊工程等领域都有广泛应用。
虽然预应力混凝土的施工难度和周期较大,但其优点包括提高结构承载能力、整体性能和耐久性,同时也可以实现结构轻量化。
然而需要注意的是,预应力混凝土的施工要求高,如果预应力失效,将严重影响结构的整体性能。
