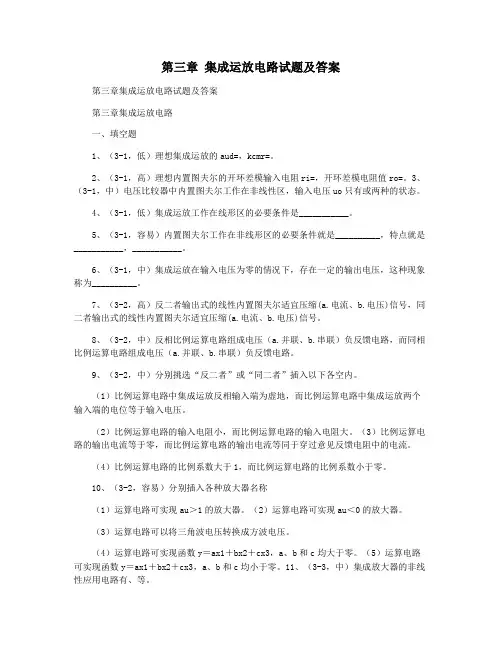

第三章集成运放电路一、填空题1、（3-1，低）理想集成运放的A ud=，K CMR=。
2、（3-1，低）理想集成运放的开环差模输入电阻ri=，开环差模输出电阻ro=。
3、（3-1，中）电压比较器中集成运放工作在非线性区，输出电压Uo只有或两种的状态。
4、（3-1，低）集成运放工作在线形区的必要条件是___________ 。
5、（3-1，难）集成运放工作在非线形区的必要条件是__________，特点是___________，___________。
6、（3-1，中）集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为__________。
7、（3-2，低）反相输入式的线性集成运放适合放大(a.电流、b.电压) 信号，同相输入式的线性集成运放适合放大(a.电流、b.电压)信号。
8、（3-2，中）反相比例运算电路组成电压（a.并联、b.串联）负反馈电路，而同相比例运算电路组成电压（a.并联、b.串联）负反馈电路。
9、（3-2，中）分别选择“反相”或“同相”填入下列各空内。
（1）比例运算电路中集成运放反相输入端为虚地，而比例运算电路中集成运放两个输入端的电位等于输入电压。
（2）比例运算电路的输入电阻大，而比例运算电路的输入电阻小。
（3）比例运算电路的输入电流等于零，而比例运算电路的输入电流等于流过反馈电阻中的电流。
（4）比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。
10、（3-2，难）分别填入各种放大器名称（1）运算电路可实现A u＞1的放大器。
（2）运算电路可实现A u＜0的放大器。
（3）运算电路可将三角波电压转换成方波电压。
（4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。
（5）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。
11、（3-3，中）集成放大器的非线性应用电路有、等。
12、（3-3，中）在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。
13、（3-3，中）_________和_________是分析集成运算放大器线性区应用的重要依据。
二、选择题1、（3-1，中）集成运放的主要参数中，不包括以下哪项。
A、输入失调电压B、开环放大倍数C、共模抑制比D、最大工作电流2、（3-1，低）差模输入信号是两个输入信号的。
A、和B、差C、比值D、平均值3、（3-1，低）差模放大倍数是指什么之比。
A、输出变化量与输入变化量B、输出差模量与输入差模量C、输出共模量与输入共模量D、输出直流量与输入直流量4、（3-2，难）如图所示理想集成运放的输出电压Uo应为。
A、-6VB、-4VC、-2VD、-1V5、（3-2，中）集成运放组成_________输入放大器的输入电流基本上等于流过反馈电阻的电流。
A、同相B、反相C、差动D、以上三种都不行6、（3-2，中）集成运放组成_______输入放大器的输入电流几乎等于零。
A、同相B、反相C、差动D、以上三种都不行7、（3-2，中）集成运放组成__________输入放大器输入电阻大。
A、同相B、反相C、差动D、以上三种都不行8、（3-2，难）在多个输入信号的情况下,要求各输入信号互不影响,宜采用________输入方式的电路。
A、同相B、反相C、差动D、以上三种都不行9、（3-2，低）如要求能放大两信号的差值,又能抑制共模信号,采用_____ 输入方式电路。
A、同相B、反相C、差动D、以上三种都不行10、（3-2，低）输出量与若干个输入量之和成比例关系的电路称为________。
A.加法电路B.减法电路C.积分电路D.微分电路11、（3-2，中）_________运算电路可将方波电压转换成三角波电压。
A、微分B、积分C、乘法D、除法12、（3-2，中）如果要将正弦波电压移相＋90O，应选用。
A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路13、（3-2，中）欲将正弦波电压叠加上一个直流量，应选用。
A、加法运算电路B、减法运算电路C、积分运算电路D、微分运算电路14、（3-2，中）欲实现A u＝－100的放大电路，应选用。
A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路15、（3-2，中）欲将方波电压转换成三角波电压，应选用。
A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路16、（3-2，中）欲将方波电压转换成尖顶波波电压，应选用。
A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路17、（3-3，中）集成运放放大电路调零和消振应在_______进行。
A、加信号前B、加信号后C、自激振荡情况下D、以上情况都不行18、（3-3，难）相对来说,_____________比较器抗干扰能力强。
A、单限B、滞回C、窗口D、集成电压三、判断题1、（3-1，中）当集成运放工作在非线形区时，输出电压不是高电平就是低电平。
( )2、（3-1，低）理想的差动放大电路，只能放大差模信号，不能放大共模信号。
( )3、（3-1，中）运放的输入失调电压U IO是两输入端电位之差。
( )4、（3-1，中）运放的输入失调电流I IO是两端电流之差。
( )5、（3-1，低）运放的共模抑制比cdCMR A A K( ) 6、（3-1，难）有源负载可以增大放大电路的输出电流。
( )7、（3-1，难）在输入信号作用时，偏置电路改变了各放大管的动态电流。
( )8、（3-1，低）运算电路中一般均引入负反馈。
（ ）9、（3-2，低）同相比例运算电路的闭环电压放大倍数数值一定大于或等于1。
（ ） 10、（3-2，低）在运算电路中，集成运放的反相输入端均为虚地。
（ ）11、（3-2，低）凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。
（ ） 12、（3-2，中）集成运放电路必须引入深度负反馈。
（ ）13、（3-2，难）运放在深度负反馈情况下,放大特性与运放本身参数无关,仅取决于外接电路元件及其参数,因而在使用过程中不需要考虑运放的特性参数。
( )14、（3-2，中）集成运放构成放大电路不但能放大交流信号,也能放大直流信号。
( ) 15、（3-2，难）为了提高集成运放组成的放大电路增益,可选用10MΩ电阻作为反馈电阻。
( )16、（3-2，中）反相输入式集成运放的虚地可以直接接地。
( ) 17、（3-3，中）只要集成运放引入正反馈，就一定工作在非线性区。
（ ）18、（3-3，中）一般情况下，在电压比较器中，集成运放不是工作在开环状态，就是仅仅引入了正反馈。
（ ） 四、简答题1、（3-1，中）理想运算放大器有哪些特点？什么是“虚断”和“虚短”？2、（3-1，难）关系式u o =A(u +－u -)的适用条件是什么？为什么要引入深度负反馈才能使运放工作于线形区？3、（3-2，中）试从反馈的角度比较同相比例放大器和反相比例运算放大器的异同点？4、（3-2，易）试列举集成运算放大器的线性应用。
5、（3-3，易）试列举集成运算放大器的非线性应用。
五、计算题1、（3-2，中）加法器电路如图所示，设R1=R2=R F，试根据输入电压波形画出输出电压的波形。
2、（3-2，中）运放电路如图所示，已知RF=2R1，Ui=-2V，求Uo。
3、（3-2，难）电路如图所示，已知R1=3KΩ，若希望它的电压放大倍数等于7，试估算Rf和R2的值。
4、（3-2，难）电路如图所示，求输出电压Uo的表达式（可用逐级求输出电压的方法）。
5、（3-2，中）电路如下图所示，求下列情况下，U O和U i的关系式。
（1）S1和S3闭合，S2断开时；（2）S1和S2闭合，S3断开时。
6、（3-2，难）在下图所示同相比例运算电路中，已知12R =k Ω，2=2R k Ω，F 10R =k Ω，318R = k Ω，1i u =V ，求o u 。
7、（3-2，难）电路如下图所示，110R =k Ω，220R =k Ω，F 100R =k Ω，i10.2u =V ，i20.5u =-V ， 求输出电压o u 。
8、（3-2，难） 电路如图所示，集成运放输出电压的最大幅值为±14V ，填表。
u I /V 0.1 0.5 1.0 1.5 u O1/V u O2/V9、（3-2，中）有一个比例运算电路，输入电阻R i＝20kΩ，比例系数为－100，则其采用何种比例运算电路？反馈电阻值为多少？10、（3-2，难）电路如右图所示，集成运放输出电压的最大幅值为±14V，u I为2V的直流信号。
分别求出下列各种情况下的输出电压。
（1）R2短路；（2）R3短路；（3）R4短路；（4）R4断路。
第三章集成运放电路一、填空题1、∞、∞2、∞、03、V+、V-4、引入深度负反馈5、引入正反馈，输出电压最大，输入电流为零6、静态失调7、b，a8、a、b9、（1）反相，同相（2）同相，反相（3）同相，反相（4）同相，反相10、（1）同相比例（2）反相比例（3）微分（4）同相求和（5）反相求和11、电压比较器，波形发生器12、线形，非线性13、虚短，虚断二、选择题1、D2、B3、B4、A5、B6、A7、A8、A9、C10、A11、B12、C13、A14、A15、C16、D17、A18、B三、判断题1、对2、对3、错4、对5、对6、对7、错8、对9、对10、错11、对12、对13、错14、对15、错16、错17、错18、对四、简答题1、（3-1，中）理想运算放大器有哪些特点？什么是“虚断”和“虚短”？答：开环电压放大倍数A uo →∞；差模输入电阻r id →∞；输出电阻r o →0; 共模抑制比K CMRR →∞。
由于两个输入端间的电压为零，-+≈u u 而又不是短路，故称为“虚短”; 0≈=-+i i ，像这样，输入端相当于断路，而又不是断开，称为“虚断”。
2、（3-1，难）关系式u o =A(u +－u -)的适用条件是什么？为什么要引入深度负反馈才能使运放工作于线形区？答：关系式u o =A(u +－u -)只有运放工作于线形区才适用。
当引入深度负反馈时，放大倍数与运放本身无关，只与外电阻有关。
这样才能保证运放工作于线形区。
3、（3-2，中）试从反馈的角度比较同相比例放大器和反相比例运算放大器的异同点？ 答：相同点是它们都引入了深度负反馈。
但反相比例运算电路组成电压并联负反馈电路，而同相比例运算电路组成电压串联负反馈电路。
4、（3-2，易）试列举集成运算放大器的线性应用。
答：比例运算电路，加法运算电路，减法运算电路，积分运算电路，微分运算电路。
5、（3-3，易）试列举集成运算放大器的非线性应用。
答：电压比较器，波形发生器。
