(优选)EMC实验室介绍

什么是emc实验室 emc实验室设计建设要求实验室的种类有很多，emc实验室就是其中一种。

emc实验室（Electro Magnetic Compatibility Lab）电磁兼容性实验室，是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

电磁兼容实验室（emc实验室）的建设特点是投资规模大、技术含量高、专业性强，其复杂程度较其他实验室项目建设高出很多，而面对动辄数百万、上千万的投资和设备厂商的众说纷纭，无疑加大了用户的选择难度和投资风险，更有甚者，实验室建成之后留下后遗症，给今后的测试工作留下难以弥补的技术缺陷。

因此，系统的、专业的电磁兼容实验室技术将最大限度帮助您建设好一个专业的电磁兼容试验室。

电磁兼容实验室设计及建设内容包括：
1、电磁兼容实验室建设目标的确定
2、电磁兼容实验室建设的技术方案
3、电磁兼容实验室建设招标
4、电磁兼容实验室建造监理
5、电磁兼容实验室完工验收
6、电磁兼容实验室运行维护
7、建立电磁兼容实验室的其它工作
安徽人和环境科技有限公司凭借自身多年来承建了多项实验室项目积累的丰富的、系统的技术和经验，受到了各界好评，服务众多客户。

emc实验室首选人和净化。

电力系统EMC试验室的建设电磁兼容（E M C）的含义是：电气和电子设备在它们所处的电磁环境中能正常工作，且不对该环境中任何其他事物构成不能承受的电磁干扰的实力。

随着电气和电子技术的发展，电磁兼容问题已经成为世界各国普遍关注的问题。

电力系统内电气和电子设备集中，电磁环境困难，在正常和异样运行状态下都会产生或出现各种电磁干扰，如开关操作、短路故障等的暂态过程；高电压、大电流导线或设备旁边的电场和磁场；射频电磁辐射；雷电；静电放电；供电网的电压波动、电压突降和中断；谐波；电子设备的工作信号和噪声等。

在电力系统中运行的自动化设备是电磁干扰的敏感者。

以微电子技术和计算机技术为基础的二次弱电设备，如继电爱惜、自动限制、远动和通信装置等在电力系统中广泛运用，它们的灵敏度高，且和强电设备靠近，很简洁受到干扰。

在我国电力系统中，由于开关操作、雷电、辐射电磁场、工频磁场等缘由引起的干扰事务屡有发生，结果造成爱惜误动，自动化设备不能正常工作，甚至造成元件或设备损坏。

随着电力系统的发展，电网容量增大，电压等级提高，电网结构更困难，对自动化的程度和继电爱惜和自动化系统的灵敏度和牢靠性要求更高；另一方面，由于高压电器设备制造技术、信息技术和计算机技术的进步，传统的一、二次设备的结构和布局正在发生变更，它们的发展趋向是小型紧凑化、集成组合化和智能化。

如集继电爱惜、监控和通信功能于一体的分散式变电站综合自动化设备；集电子限制、监视甚至爱惜为一体的高压智能开关；SF6封闭式开关设备（GIS）；将高压断路器、隔离开关、接地开关、电流和电压互感器等单个元件有机地组合在一起的紧凑组合型户外开关设备等都在发展中。

限制和爱惜等二次设备会由原来各种环境条件都较好的限制室移置到开阔场或离一次设备很近的地方，甚至强电、弱电设备组合为一体，电磁环境恶化，电磁兼容问题更加突出。

电力系统假如不妥当解决电磁兼容问题，不但要威逼平安牢靠生产，也不利于新技术的接受，影响电力系统的发展。

米法半电波暗室（EMC检测试验室）的建设摘要：本文介绍了建设3米法半电波暗室应注意的问题以及EMI实际测试技巧和特殊测试结果分析。

关键词：EMC 电波暗室EMI 测试技术电磁兼容性（EMC）是近十几年来发展起来的新的学科。

随着人们对它的重要性的认识程度的不断提高，世界上许多国家和地区已对它进行了强制性认证管理。

例如美国按照FCC （联邦通信委员会）规程，欧共体按照89/336/EEC电磁兼容指令进行电磁兼容认证，未按照这些规程和指令进行电磁兼容认证和认证不合格的产品不允许在这些国家和地区的市场上销售和使用。

我国原国家质量技术监督局也在1999年10月发布了包含电磁兼容认证管理办法的[1999]223号文件。

为了配合我国电磁兼容认证管理办法的实施，一些检测机构和生产企业已引进了EMC测试设备和建起了EMC测试用的半电波暗室，还有许多检测机构和生产企业正在进行这方面的建设和计划投资这方面的建设。

我中心在1999年10月自己开发建成了太极山庄电磁辐射发射开阔测试场；从国外引进了先进的EMC测试设备；EMC测试用的新的3米法半电波暗室也于2000年3月份建成并投入使用。

在3米法半电波暗室的建设和EMI（电磁骚扰）测试过程中，积累和总结了一些经验，供大家借鉴和参考。

下面分别从3米法半电波暗室的建设和信息技术设备的EMI测试技术两大方面进行阐述。

一.3米法半电波暗室的建设（一）3米法半电波暗室建设涉及的几个方面一般的暗室在建造时，都会涉及以下几个方面：1.电波暗室的尺寸。

你应该清楚你所要建造的暗室是标准10米法半电波暗室还是标准3米法半电波暗室或是根据你的场地要求定制尺寸的电波暗室；电波暗室是否要配套修建屏蔽的控制室及放大器室，它们各自的长、宽、高尺寸是多少，它们建造在暗室的哪个方向。

2.屏蔽门的类型、尺寸和数量。

屏蔽门分单刀、双刀、三刀等不同类型，并有电动、气动和手动三种。

你要根据你将来的被测设备和人员进出方便程度以及屏蔽门的屏蔽性能、耐用性、可靠性、易维护性等多方面综合考虑来选择它们。

EMC 电磁兼容测试实验室的分类EMC 设计与EMC 测试是相辅相成的。

EMC 设计的好坏是要通过EMC 测试来衡量的。

只有在产品的EMC 设计和研制的全过程中，进行EMC 的相容性预测和评估，才能及早发现可能存在的电磁干扰，并采取必要的抑制和防护措施，从而确保系统的电磁兼容性。

否则，当产品定型或系统建成后再发现不兼容的问题，则需在人力、物力上花很大的代价去修改设计或采用补救的措施。

然而，往往难以彻底的解决问题，而给系统的使用带来许多麻烦。

EMC 测试包括测试方法、测量仪器和试验场所。

测试方法以各类标准为依据；测量仪器以频域为基础；试验场地是进行EMC 测试的先决条件，也是衡量EMC 工作水平的重要因素。

EMC 检测受场地的影响很大，尤其以电磁辐射发射、辐射接收与辐射敏感度的测试对场地的要求最为严格。

目前，国内外常用的试验场地有：开阔场、半电波暗室、屏蔽室、混响室及横电磁波小室等。

主要测试场景EMC 测试的实验室基本分为两种类型。

一种是第三方独立检测中心，另外一种是机构内部实验室。

第三方独立检测中心，往往经过EMC 权威机构审定和质量体系认证而且具有法定测试资格的综合性设计与测试实验室，或称检测中心。

它包括有进行传导干扰、传导敏感度及静电放电敏感度测试的屏蔽室，有进行辐射敏感度测试的消声屏蔽室，有用来进行辐射发射测试的开阔场地和配备齐全的测试与控制仪器设备。

要建立这样一套完善的实验室需投入几百万以上。

而预算动辄数千万的10 米法电波暗室，正在成为大型检测机构争相规划的重点，成为名副其实的皇冠标志。

如西安高压电器所、山东省计量科学研究院，包括11 月份10 米法电波暗室招标刚刚结束的杭州质检院等。

另一种类型就是机构内部的实验室。

根据本单位的实际需要和经费情况而建立的具有一定测试功能的EMC 实验室。

比起大型的综合实验室，这类测试实验室规模小，造价低。

主要适用于预相容测试和EMC 评估。

也就是为了使产品在最后进行EMC 认证之前，具有自测试和评估的手段。

emc实验室工作总结报告EMC实验室工作总结报告。

EMC实验室是一个致力于电磁兼容性（EMC）测试和研究的专业实验室。

在过去的一段时间里，我们团队在EMC实验室进行了大量的工作，包括测试、研究和项目开发。

在此，我将对我们的工作进行总结报告，以便对我们的成果和未来工作进行评估和规划。

首先，我们在EMC实验室进行了大量的测试工作。

我们对各种电子设备和系统进行了EMC测试，包括辐射测试、传导测试和抗干扰性能测试等。

通过这些测试，我们能够评估设备的电磁兼容性能，为产品的设计和改进提供重要参考。

我们还对不同环境条件下的EMC性能进行了研究，为设备在不同场景下的使用提供了可靠的数据支持。

其次，我们在EMC实验室进行了一系列的研究项目。

我们关注电磁兼容性技术的前沿发展，探索新的测试方法和技术手段，以提高测试效率和准确性。

我们还开展了一些基础研究，探讨电磁干扰机理和抑制方法，为解决实际问题提供了理论支持。

此外，我们还参与了一些重要的项目开发工作。

我们与客户合作，为其定制了符合国际标准的EMC测试方案，并为其提供了专业的测试服务和技术支持。

我们还积极参与了一些国家级和行业标准的修订工作，为推动行业的发展和规范提供了力量。

在未来，我们将继续致力于EMC测试和研究工作。

我们将继续关注国际标准和技术发展的最新动态，不断提升我们的测试能力和技术水平。

我们还将加强与客户和合作伙伴的沟通与合作，为他们提供更加专业和全面的EMC解决方案。

总之，EMC实验室的工作总结报告显示，我们在过去的工作中取得了一定的成绩，但也面临一些挑战和不足。

我们将以更加饱满的热情和更加务实的态度，不断提高我们的工作水平，为电磁兼容性技术的发展和应用做出更大的贡献。

EMC概念的能力。

因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值既EMI；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性EMS。

实验室简介（美国）在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

内部净空间为22.5m*17.5m*7.6m,静区直径为8M，装备德国MAHA公司提供的直径11米，称重20吨的状态和四驱4*109KW的转鼓系统，该EMC暗室（实验室）为十米法半电波暗室，在9KHz至18GHz的频率范围内，可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

我们所检测的主要是EMI。

检测内容GB14023-2011 车辆左侧水平极化平均值(0km/h,雨刷、双闪、上装电源开) GB18387-2008 磁场 40km/h Z方向dB基本上是一个比例数值，也就是一种倍数的表示单位。

dBuV通常表示为电压大小，对于辐射骚扰通常用电磁场的大小来衡量，单位为V/M,通常用dBuV/m来表示。

主要干扰源谐波 (harmonic wave)，从严格的意义来讲，谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。

从广义上讲，由于交流电网有效分量为工频单一频率，因此任何与工频频率不同的成分都可以称之为谐波，这时“谐波”这个词的意义已经变得与原意有些不符。

正是因为广义的谐波概念，才有了“分数谐波”、“间谐波”、“次谐波”等等说法。

谐波产生的原因谐波产生的原因主要有：由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。

主要非线性负载有UPS、开关电源、整流器、变频器、逆变器等。

在理想的干净供电系统中，电流和电压都是正弦波的。

在只含线性元件(如：电阻)的简单电路里，流过的电流与施加的电压成正比，流过的电流是正弦波。

EMC测试暗室介绍在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

该EMC暗室（实验室）为十米法半电波暗室，在30MHz 至18GHz的频率范围内，在3米测试距离拥有2米静区，10米测试距离拥有3米或更大静区，该暗室满足FCC、CE和VCCI对十米法暗室的认证、测试要求。

一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

二.主要规格及性能1.屏蔽效能，满足EN50147-1、GB12190-90。

技术参数如下：频率屏蔽效能14kHz＞60dB磁场100kHz＞80dB磁场100kHz＞100dB电场1MHz＞100dB磁场1MHz＞100dB电场100MHz＞100dB电场1GHz＞100dB平面波10GHz＞100dB微波18GHz＞100dB微波100MHz＞100dB电场1GHz＞100dB&nb2.按照ANSIC63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减(NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。

同时满足CISPR16、EN50147-2、CISPR22-1997、GB9254-1998、VCCIV-3/99.05标准对场衰减的要求。

3.按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10GHz和18GHz三点以低于3v/m进行测试。

emc实验室工作总结报告
EMC实验室工作总结报告。

EMC实验室是一个专门研究电磁兼容性和电磁干扰的实验室，其工作对于保
障电子设备的正常运行和互相之间的兼容性具有非常重要的意义。

在过去的一段时间里，我们的实验室开展了一系列的工作，以确保我们的产品和设备在电磁环境中能够正常运行，并且不会对其他设备造成干扰。

首先，我们对各类电子设备进行了电磁兼容性测试。

通过模拟各种电磁环境下
的情况，我们对设备进行了辐射和传导的测试，以确保设备在各种情况下都能够正常工作。

在测试过程中，我们发现了一些设备在特定频段下存在辐射过大的问题，经过调整和改进，最终使得这些设备符合了相关的标准要求。

其次，我们还对各种电子设备进行了电磁干扰测试。

通过模拟设备在电磁环境
下对其他设备的干扰情况，我们对设备进行了传导和辐射的测试，以确保设备在工作时不会对其他设备造成干扰。

在测试过程中，我们发现了一些设备在特定频段下存在传导干扰的问题，经过调整和改进，最终使得这些设备符合了相关的标准要求。

最后，我们还对一些新型的电子设备进行了电磁兼容性测试。

通过对这些新型
设备的测试，我们不仅能够及时发现并解决存在的问题，还能够为这些新型设备的研发和生产提供参考和支持。

总的来说，EMC实验室的工作总结报告显示了我们在电磁兼容性和电磁干扰
方面的工作取得了一定的成果。

通过我们的努力，我们的产品和设备在电磁环境下能够正常运行，并且不会对其他设备造成干扰。

我们将继续努力，为电子设备的正常运行和互相之间的兼容性做出更大的贡献。

EMC实验室的构建与检测优化的开题报告一、选题背景在当今这个信息化和数字化飞速发展的时代，数据量也与日俱增，尤其是企业的数据量更是惊人。

而在这些数据中，不止有企业的数据、客户的数据、还有一些敏感的个人信息等等。

因而，数据在被调用或被传输的过程中，就必须避免被更多的人看到。

为了保护数据的安全，安全防护技术应运而生。

EMC实验室旨在提供一种安全的数据传输、数据储存及数据防护解决方案，并对这些解决方案进行全面检测和优化，确保其稳定可靠。

二、主要技术路线1、建立安全传输机制数据传输过程中的安全性是至关重要的。

要建立安全的数据传输机制，需要对数据传输的各个环节进行全面的安全风险评估和防范措施的制定，并对所制定的防范措施进行实验室环境中的测试和验证，最终选择最佳数据传输方案。

2、建立储存安全机制数据在存储过程中也需要维护其安全性。

需要建立储存数据的安全机制，规定数据存储的策略，存储区域的权限管理、数据备份等数据安全维护措施及机制。

3、建立数据防护机制为了避免数据被恶意拦截，需要建立数据的防护机制。

首先需要对数据进行加密并提高加密强度，然后建立访问控制机制，对不同权限用户协同进行数据存储、备份和操作事件的监控等措施。

三、实验室建设1、硬件条件EMC实验室的硬件条件包括服务器、交换机、防火墙、入侵检测系统等。

服务器包括存储服务器和应用服务器，交换机将不同硬件设备之间连接起来，防火墙防止恶意攻击，入侵检测系统实时监测实验室内外的入侵事件并做出反应。

2、软件条件EMC实验室的软件条件主要包括操作系统、数据库、应用程序以及安全性分析软件等。

操作系统负责整个实验室的稳定运行，数据库存储数据，应用程序对数据进行处理，安全性分析软件负责防范和发现安全隐患。

四、实验室优化1、收集数据首先需要收集大量的数据来测试实验室中的安全解决方案，了解其优点和缺点，发现存在的问题和漏洞。

可以利用智能数据采集系统自动获取数据或通过手动上载方式上传已有样本数据。

EMC测试简介EMC测试简介EMC即电磁兼容性，是指“一种器件、设备或系统的性能，它可以使其在自身环境下正常工作并且同时不会对此环境中任何其它设备产生电磁干扰。

”意指电子机器有两面性，一个为干扰源对其他电子仪器造成的影响，一个为受到周围电子仪器发生的干扰影响，才有EMC的论题出现。

EMC的产品认证，目前主要依据的法规有FCC，CISPR，ANSI，VCCI及EN┅等国际规范，而这些EMC标准对于产品的测试要求，可分为两大测试题，一为电磁干扰(EMI)测试，另一为电磁耐受性(EMS)测试。

EMC测试项目与规范电磁兼容性的测量分干扰（骚扰）和抗干扰：电磁干扰（Electromagnetic Interference）简称EMI，测量一般为两个参数即辐射干扰(Radiated Interference) 和传导干扰(CONducted Interference) ，所谓辐射干扰是指通过空间传播的干扰，所谓传导干扰是指通过电源端而产生的干扰。

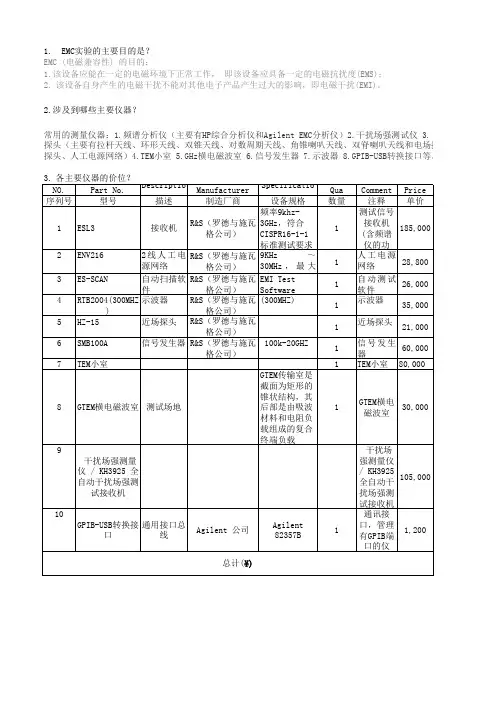

测量所需的主要设备有：1、接收天线（根据测量频率不同可以选则偶极子天线、双锥天线、对数周期天线等）2、测量接收机3、人工电源网络（Artificial Mains Network，串接在被测设备电源进线处的网络。

它在给定频率范围内，为骚扰电压的测量提供规定的负载阻抗，并使被试设备与电源相互隔离）4、天线升降架、转台及部分适配器5、吸收钳（Absorbing Clamp）6、计算机、接口板、软件等对抗干扰（Electromagnetic Susceptibility）简称EMS，这方面的测量参数一般有 10 项：静电放电、无线电频率电磁辐射场、电快速瞬变脉冲、浪涌、由射频场引起的传导、电源频率磁场、脉冲磁场、阻尼振荡磁场、电压跌落短期中断和电压变化、振荡波抗扰度试验。

其中无线电频率电磁辐射场和由射频场引起的传导两项试验所需的仪器多一些如需高频信号源、高频功率放大器、功率计、场监系统、计算机及相应的专用测试软件和接口等，价格较高，另外一些大都是专用仪器或几合一的专用仪器如浪涌仪、静电发生器、电快速瞬变模拟器等。
