《电路仿真与PCB设计》教学大纲

电路仿真与PCB设计电路仿真与PCB设计是现代电子工程领域中非常重要的两个环节。

电路仿真是指使用计算机进行电路分析和性能模拟，可以帮助我们预测电路的行为和优化设计。

而PCB设计则是指将电路设计转化为实际的印刷电路板，以便于电路的布线和制造。

电路仿真是电子工程师设计电路必不可少的环节。

通过电路仿真，我们可以在实际制造之前对电路进行全面测试和优化。

常见的电路仿真工具包括PSPICE、Matlab、LTSpice等。

这些工具可以模拟电路中的各种元器件的特性，如电阻、电容、电感等，并进行电路分析，如直流、交流、暂态等。

通过仿真，我们可以得到电路的电流、电压、功率等各种参数，进而判断电路的工作状态是否符合设计要求。

如果仿真结果不理想，我们可以对电路进行优化、修改，再次进行仿真，直到得到满意的结果。

电路仿真的好处在于可以节省时间和成本，同时避免因为制造出来的电路不符合要求而造成的损失。

PCB设计是电路实施的一种方式。

一旦电路仿真得到了满意的结果，我们就可以进一步进行PCB设计了。

PCB设计的目的是将电路设计转化为特定尺寸和布局的印刷电路板，以便于后续的电路布线和制造。

在PCB设计中，需要考虑到电路的连接方式、布局、尺寸等因素。

通常，我们使用专业的PCB设计软件，如Altium Designer、Eagle等进行设计。

这些软件提供了丰富的元件库，可以方便地选择和布局电路元件，并进行元件间的连线。

在设计过程中，我们还需要注意电路的信号完整性和电磁干扰等问题，避免产生误差和干扰。

一旦PCB设计完成，我们还可以使用PCB设计软件进行电路布线的仿真，以检验布线的质量和性能。

电路仿真和PCB设计是密切相关的两个环节。

电路仿真是在设计阶段验证电路性能和优化设计的重要手段，而PCB设计则是将电路设计实施的一种方式。

两者相辅相成，都是设计好电子产品的必要步骤。

在进行电路仿真和PCB设计时，我们需要根据实际情况选择合适的工具和方法，并结合经验进行操作。

电子设计自动化-电路仿真与PCB设计课程设计一、课程概述电子设计自动化课程旨在为学生提供从电路设计到PCB制造的一条龙服务。

本课程主要涉及电路设计与仿真、PCB设计和制造、以及实际电子产品的开发流程等方面内容。

电子设计自动化课程是一门必备的高端课程，对电子商务等领域的相关从业人员以及学生来说，都是十分重要的。

二、课程内容本课程内容主要包括以下几个方面：1.电路设计与仿真本部分主要涉及电路的设计与仿真、电子器件的选型、电路调试等知识点。

学生能够掌握电路设计的基本原理与技巧，了解各种电子器件的功能和特点，熟悉电路仿真软件的使用以及常见故障排除方法。

2.PCB设计本部分主要介绍PCB设计流程、PCB制造技术、PCB测试等内容，帮助学生了解PCB的基本原理、PCB设计的基本流程以及如何实现电路设计的PCB制造。

3.项目实践本部分要求学生参与一个实际的电子产品开发项目，从产品的设计、电路设计、PCB设计、到产品测试等环节进行全方位的实践，这也是加强学生实际操作能力的一种重要方法。

三、课程要求1.学生需要具备一定的电子知识基础，如模拟电路、数字电路、电磁学等。

2.学生需要熟练掌握电路仿真软件的使用，例如Multisim等。

3.学生需要了解PCB设计的基本工具和绘制技巧，例如PADS、Protel、Altium Designer等。

4.学生需要具备一定的项目管理能力，能够协作完成电子产品的开发。

四、课程评估本课程的考核方式包括成绩考核和课堂表现评估两个方面。

具体分为：1.期末考试占70%：对学生的电路仿真和PCB设计能力进行考查。

2.课堂表现占30%：包括学生的作业完成情况、课堂回答问题的积极性和讨论等，以及学生参与项目实践的贡献程度进行评估。

五、教学安排本课程为一学期课程，每周安排2-3节课时，教学内容主要包括理论讲解和实验室实践两部分。

理论讲解主要通过PPT展示，实验室实践需要学生在实验室进行电路仿真和PCB设计操作。

pcb教学大纲PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的关键部件之一。

随着电子科技的飞速发展，PCB的应用范围也越来越广泛。

为了更好地培养和培训相关人才，制定一份全面而系统的PCB教学大纲势在必行。

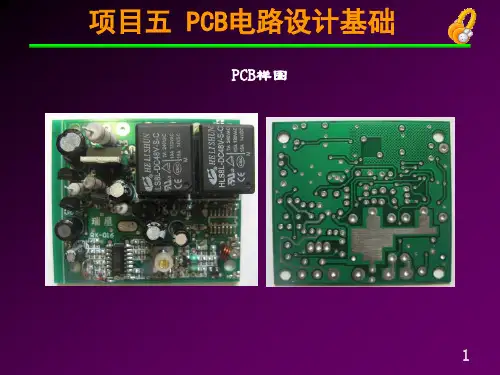

一、PCB的基础知识PCB的基础知识是学习和理解PCB设计的基础。

在教学大纲中，应包括PCB的定义、功能、分类、发展历程等内容。

学生需要了解PCB的基本构造，包括导线、孔、焊盘等元件的作用和特点。

此外，还应介绍PCB的制造工艺和相关标准，以便学生能够了解PCB的生产流程和质量要求。

二、PCB设计软件的使用PCB设计软件是进行PCB设计的关键工具。

在教学大纲中，应包括常用的PCB设计软件的介绍和使用方法。

学生需要学习如何创建PCB项目、绘制电路图、布局元件、设置规则等基本操作。

此外，还应教授如何进行信号完整性分析、电磁兼容性设计等高级功能的使用。

三、PCB设计原理与技巧PCB设计原理与技巧是学生在实际设计中必须掌握的关键知识。

在教学大纲中，应包括PCB布线原理、信号传输特性、电磁兼容性设计等内容。

学生需要了解不同布线方式的优缺点，如单层布线、双层布线、多层布线等。

此外，还应介绍如何进行地线和电源线的布局、差分信号的布线等技巧。

四、PCB设计实践PCB设计实践是学生掌握PCB设计技能的重要环节。

在教学大纲中，应包括一系列的实践项目，如简单电路板的设计、复杂电路板的设计、高速信号电路板的设计等。

学生需要通过实践项目来巩固所学的知识，并培养解决实际问题的能力。

此外，还可以组织学生参加PCB设计竞赛，提高他们的设计水平和竞争能力。

五、PCB制造与组装PCB制造与组装是PCB设计的重要环节。

在教学大纲中，应包括PCB制造工艺、组装工艺等内容。

学生需要了解PCB制造的流程和技术要点，如光刻、蚀刻、沉金等工艺。

此外，还应介绍PCB组装的基本原理和方法，如贴片技术、波峰焊接技术等。

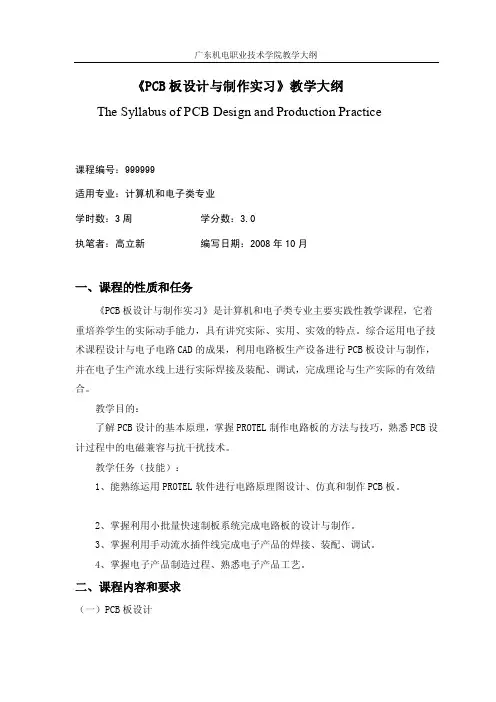

《PCB板设计与制作实习》教学大纲The Syllabus of PCB Design and Production Practice课程编号：999999适用专业：计算机和电子类专业学时数：3周学分数：3.0执笔者：高立新编写日期：2008年10月一、课程的性质和任务《PCB板设计与制作实习》是计算机和电子类专业主要实践性教学课程，它着重培养学生的实际动手能力，具有讲究实际、实用、实效的特点。

综合运用电子技术课程设计与电子电路CAD的成果，利用电路板生产设备进行PCB板设计与制作，并在电子生产流水线上进行实际焊接及装配、调试，完成理论与生产实际的有效结合。

教学目的：了解PCB设计的基本原理，掌握PROTEL制作电路板的方法与技巧，熟悉PCB设计过程中的电磁兼容与抗干扰技术。

教学任务（技能）：1、能熟练运用PROTEL软件进行电路原理图设计、仿真和制作PCB板。

2、掌握利用小批量快速制板系统完成电路板的设计与制作。

3、掌握利用手动流水插件线完成电子产品的焊接、装配、调试。

4、掌握电子产品制造过程、熟悉电子产品工艺。

二、课程内容和要求（一）PCB板设计要求：利用电子技术课程设计的实际产品，进行原理图设计、仿真，在通过电磁兼容设计前提下生成PCB图。

（二）PCB板制作要求：由设计好的PCB图，利用小批量快速制板系统完成电路板的制作。

（三）产品的生产要求：在制作好的电路板基础上，利用手动流水插件线进行实际产品的生产制作，包括元器件的识别与焊接。

（四）产品的装配与调试要求：利用多种仪器设备进行电路系统的统调，完成产品的最后装配，进行最好测试。

（五）编写实习报告和答辩实习报告是对实习中的各种专业现象加以综合、分析和概括，用简练流畅的文字表达出来。

实习报告要按规范的报告格式撰写、打印及装订。

答辩是陈述的实习内容、问题及解决思路和建议等，正确理解、回答老师提问。

三、学时分配表四、推荐教材及教学参考书1.高立新. PCB板设计与制作实习指导书. 广州：广东机电学院计算机系,20082.郭勇.Protel 99SE 印刷电路板设计教程.北京：机械工业出版社,2007五、几点说明1.根据学生在实习期间的综合表现、完成设计任务的质量、学生编写的实习报告答辩的质量进行综合评分。

《电路设计与仿真》教学大纲Circuit Design and Simulation责任教师：傅国红审核人：杨书仪课程编号：1103295总学时数：40学时（其中理论教学16学时，实践教学24学时）学分：2.5学分一、本大纲适用专业测控技术与仪器专业。

二、课程的性质与目的1、课程性质专业课。

2、课程目标主要学习电路设计与仿真软件的原理图编辑器的功能和原理图绘制方法；突出电路仿真在自动控制和电子线路设计中的优越性，掌握电路仿真知识。

掌握印制板编辑器的功能、单面和双面印制板设计过程和技巧、操作的基本知识和操作技能方法。

通过这门课程的学习，使学生熟悉电路原理图绘制、电路仿真和印制电路板设计的方法及基本操作，为后续课程、本科毕业设计、社会就业或进一步深造培养一定的电路设计与仿真软件的工作能力。

3、与其他课程的联系本课程需要的前沿课程：《模拟电子技术》、《数字电子技术》、《计算机应用基础》等，通过学习为《测控电路》、《单片机原理及接口技术》、《毕业设计》等课程打下基础。

4、开设学期按培养方案规定的学期开设。

三、教学方式及学时分配（根据以下表格形式按章节填写主要内容、采用的主要教学方式、使用的教具以及学时分配和辅导答疑比例等。

）序号主要内容主要教学方式学时数一、电路设计与仿真简介理论+实验 2二、原理图编辑器入门理论+实验 4三、原理图设计系统理论+实验 6四、电路仿真理论+实验12五、印制电路板设计基础理论+实验 4六、印制电路板设计系统理论+实验 6七、信号完整分析理论+实验 6八、总计40四、教学内容、重点绪论(一)电路设计与仿真软件的发展历史(二)电路设计与仿真软件的运行环境(三)电路设计与仿真软件的特点、组成、安装(四)电路设计与仿真软件的使用方法第一章Protel DXP/Protel99se基础(一)电路板设计的基本步骤(二)软件的菜单栏及各种编辑器第二章原理图编辑入门(一)原理图编辑器(二)用编辑器进行文件管理(三)原理图编辑过程实例第三章原理图设计系统(一)原理图的工具和画面调整(二)原理图图样参数的设置(三)原理图元件放置及元件参数编辑(四)原理图绘制及连线(五)原理图画图工具(六)图形元件的排列(七)层次原理图设计(八)原理图电气测试(九)报表文件网络表的生成(十)原理图的输出第四章电路仿真(一)熟悉仿真库中的主要元件，掌握设置方法。

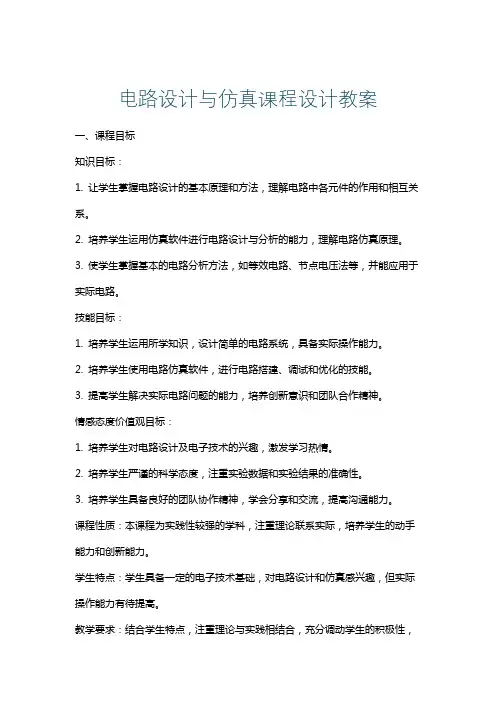

电路仿真课课程设计一、教学目标本课程旨在通过电路仿真实验，使学生掌握电路基本原理，增强实践操作能力，培养创新思维与科学探究精神。

知识目标：学生能理解电路基本概念，掌握电路元件的使用和电路图的绘制；了解仿真软件的使用方法，学会通过仿真进行电路分析。

技能目标：学生能够独立完成电路设计，熟练使用电路仿真软件进行实验，分析电路性能，解决实际问题。

情感态度价值观目标：学生在实践过程中，培养团队合作意识，增强对科学探究的兴趣，树立正确的创新观念。

二、教学内容本课程以电路基本原理和仿真实验为核心，教学大纲如下：1.电路基本概念：电路元件、电路图、电路定律。

2.电路仿真软件使用：软件安装与操作、电路元件库、仿真分析方法。

3.电路设计实践：设计并仿真简单的电阻、电容、电感电路，分析电路性能。

4.电路分析案例：分析实际电路案例，运用所学知识解决实际问题。

三、教学方法本课程采用讲授法、实践操作法、案例分析法相结合的教学方法：1.讲授法：讲解电路基本原理和仿真软件使用方法，为学生实践操作奠定理论基础。

2.实践操作法：学生动手进行电路设计和仿真实验，巩固所学知识，提高实践能力。

3.案例分析法：分析实际电路案例，培养学生运用所学知识解决实际问题的能力。

四、教学资源1.教材：《电路基础》及相关仿真实验指导书。

2.参考书：提供电路设计和仿真方面的参考资料，丰富学生知识体系。

3.多媒体资料：制作电路原理和仿真实验的演示文稿，便于学生理解和掌握。

4.实验设备：提供电路仿真实验所需的设备，如电路仿真实验箱、电脑等。

5.网络资源：利用网络资源，为学生提供更多电路设计和仿真的案例，拓宽视野。

五、教学评估本课程采用多元化的评估方式，全面客观地评价学生的学习成果：1.平时表现：评估学生在课堂上的参与度、提问与回答问题的情况，以及小组讨论的表现。

2.作业：评估学生完成的电路设计、实验报告和仿真分析等作业的质量。

3.考试：设置期中、期末考试，测试学生对电路基本原理和仿真实验知识的掌握程度。

《电路仿真技术》教学大纲一、课程性质与作用本课程是电子信息工程技术专业的专业选修课，主要讲解电路设计与仿真软件Multisim 11的功能及应用，包括原理图基本操作，元件的编辑，虚拟仪器的使用及电路仿真分析方法。

在当今电子设计领域，EDA仿真是一个十分重要的设计环节，Multisim 以其强大的仿真设计应用功能，在电类专业的电子电路的仿真和设计中得到了较广泛的应用。

电工电子电路的计算机仿真，能代替了大量的试验电路搭建，大大减轻实践验证阶段的工作量，节约了电路试制成本。

Multisim 仿真软件强大的实时交互性、信息的集成性和生动直观性，为电子专业教学与电子设计创设了良好的平台。

本课程可在《实用电工电子技术》之后开设，在电工电子类课程教学中最好也用本软件辅助学习，以增加直观性，提高教学与学习效果。

二、课程目标根据电子产品设计、检测与调试职业岗位要求，通过本课程学习，使学生能够熟练地运用Multisim 11电路设计与仿真软件绘制电路图，并行仿真分析。

掌握电路设计与仿真软件的一般使用方法，为其他电路设计软件学习及从事电子设计、检测与调试等岗位工作打下良好软件应用基础。

（一）知识目标1．掌握电路仿真的基本概念和基本知识，掌握电路仿真的基本步骤及常见的电路仿真方法；2．了解Multisim 11软件的基本特点；3．熟知Multisim 11软件的基本操作方法和步骤；4．熟知Multisim 11软件的电路分析方法。

（二）能力目标1．掌握Multisim 11软件的基本使用方法；2．熟练使用Multisim 11绘制电路原理图；3．熟练使用Multisim 11中的各种虚拟仪器仪表完成电路有关参数的测量、显示与仿真，正确分析结果；4．能简要说明所绘制的电路工作原理。

（三）素质目标1．具有从事电子测量、检测、调试岗位的良好职业素养（职业规范，节能、安全及环保意识等）；2．具有从事电子设计岗位的必备的身心素质；3．根据学习任务需要能有计划、有目的的自主学习；4．具有严谨求实、刻苦钻研的作风和勇于创新的精神，形成良好的职业道德素养。

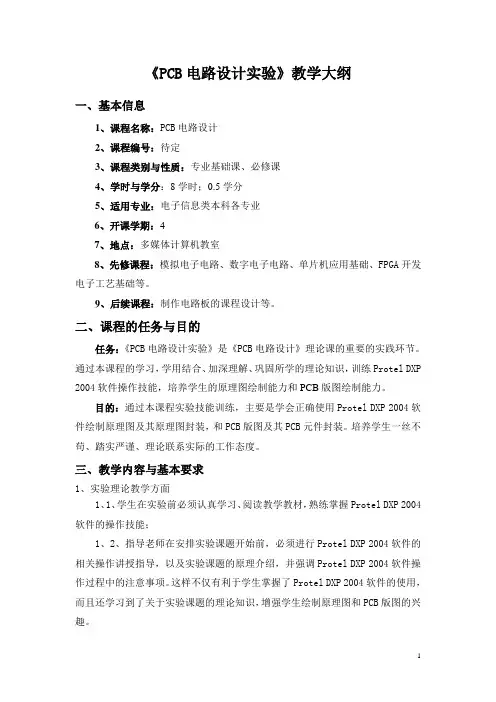

《PCB电路设计实验》教学大纲一、基本信息1、课程名称：PCB电路设计2、课程编号：待定3、课程类别与性质：专业基础课、必修课4、学时与学分：8学时；0.5学分5、适用专业：电子信息类本科各专业6、开课学期：47、地点：多媒体计算机教室8、先修课程：模拟电子电路、数字电子电路、单片机应用基础、FPGA开发电子工艺基础等。
