汽车光源光通量的测量方法

LED的测试方法及国家标准的制订(图)摘要：半导体发光二极管（LED）是新型的发光体，电光效率高、体积小、寿命长、电压低、节能和环保，是下一代理想的照明器件。

一、引言半导体发光二极管（LED）已经被广泛应用于指示灯、信号灯、仪表显示、手机背光源、车载光源等场合，尤其是白光LED技术的发展，LED在照明领域的应用也越来越广泛。

但是过去对于LED的测试没有较全面的国家标准和行业标准，在生产实践中只能以相对参数为依据，不同的厂家、用户、研究机构对此争议很大，导致国内LED产业的发展受到严重影响。

因此，半导体发光二极管测试方法国家标准应运而生。

二、LED测试方法基于LED各个应用领域的实际需求，LED的测试需要包含多方面的内容，包括：电特性、光特性、开关特性、颜色特性、热学特性、可靠性等。

1、电特性LED是一个由半导体无机材料构成的单极性PN结二极管，它是半导体PN结二极管中的一种，其电压-电流之间的关系称为伏安特性。

由图1可知，LED电特性参数包括正向电流、正向电压、反向电流和反向电压，LED必须在合适的电流电压驱动下才能正常工作。

通过LED电特性的测试可以获得LED的最大允许正向电压、正向电流及反向电压、电流，此外也可以测定LED的最佳工作电功率。

图1 LED伏安特性曲线LED电特性的测试一般利用相应的恒流恒压源供电下利用电压电流表进行测试。

2、光特性类似于其它光源，LED光特性的测试主要包括光通量和发光效率、辐射通量和辐射效率、光强和光强分布特性和光谱参数等。

（1）光通量和光效有两种方法可以用于光通量的测试，积分球法和变角光度计法。

变角光度计法是测试光通量的最精确的方法，但是由于其耗时较长，所以一般采用积分球法测试光通量。

如图2所示，现有的积分球法测LED 光通量中有两种测试结构，一种是将被测LED放置在球心，另外一种是放在球壁。

图2 积分球法测LED光通量此外，由于积分球法测试光通量时光源对光的自吸收会对测试结果造成影响，因此，往往引入辅助灯，如图3所示。

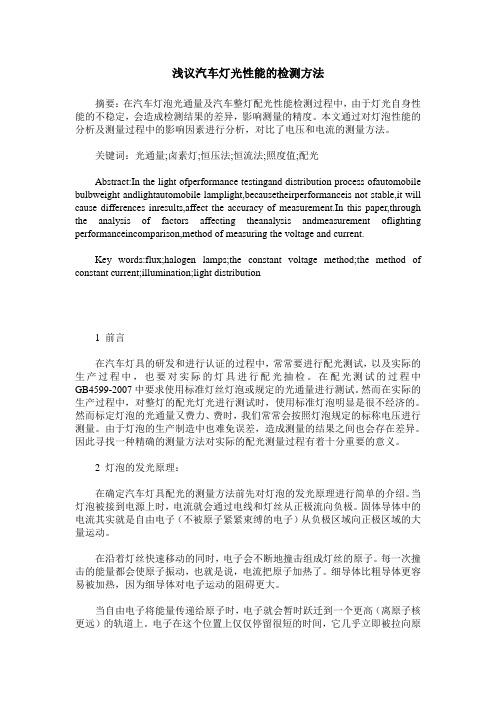

浅议汽车灯光性能的检测方法摘要：在汽车灯泡光通量及汽车整灯配光性能检测过程中，由于灯光自身性能的不稳定，会造成检测结果的差异，影响测量的精度。

本文通过对灯泡性能的分析及测量过程中的影响因素进行分析，对比了电压和电流的测量方法。

关键词：光通量;卤素灯;恒压法;恒流法;照度值;配光Abstract:In the light ofperformance testingand distribution process ofautomobile bulbweight andlightautomobile lamplight,becausetheirperformanceis not stable,it will cause differences inresults,affect the accuracy of measurement.In this paper,through the analysis of factors affecting theanalysis andmeasurement oflighting performanceincomparison,method of measuring the voltage and current.Key words:flux;halogen lamps;the constant voltage method;the method of constant current;illumination;light distribution1 前言在汽车灯具的研发和进行认证的过程中，常常要进行配光测试，以及实际的生产过程中，也要对实际的灯具进行配光抽检。

在配光测试的过程中GB4599-2007中要求使用标准灯丝灯泡或规定的光通量进行测试。

然而在实际的生产过程中，对整灯的配光灯光进行测试时，使用标准灯泡明显是很不经济的。

然而标定灯泡的光通量又费力、费时，我们常常会按照灯泡规定的标称电压进行测量。

LED汽车灯具分析及试验方法研究随着科技的不断进步，现代汽车配备的灯具逐渐从传统的卤素灯转向LED灯具。

LED灯具具有明显的优势，如节能、高亮度、长寿命等特点，同时还能提高汽车的外观造型和安全性能。

因此，本文将介绍LED汽车灯具的构成和性能，并探讨一种简单有效的试验方法。

一、LED汽车灯具的构成LED汽车灯具主要由LED光源、散热装置、光学透镜、电子控制电路组成。

其中，LED光源是灯具的核心部分，具有高亮度、低功耗、长寿命等特点。

散热装置是为了保证LED光源正常发光而设计的，有效地散热可以延长LED发光寿命。

光学透镜则是为了调节LED灯具发出的光照区域和角度。

电子控制电路则是驱动LED光源的关键，通过电子控制电路可以实现灯具的亮度调节、防过载保护等功能。

二、LED汽车灯具性能分析1.节能——LED灯具相比传统卤素灯具，能够节约70%~80%的能源，降低汽车油耗。

2.高亮度——LED灯具具有高亮度、高光效、高对比度的特点，从而提高驾车人员的可见性和安全性。

3.长寿命——LED光源的使用寿命一般可以达到50000小时以上，远高于传统灯具的寿命。

4.外观美观——LED灯具可以根据设计需求实现各种形态的外观造型，从而提高汽车的颜值和美观度。

三、LED汽车灯具试验方法研究LED汽车灯具的质量和性能测试是保证其正常使用的关键。

针对LED灯具的测试可以包括以下几个方面：1.发光性能——测量LED灯具的亮度、光照强度、光照距离等参数，通过不同的光学测试仪器进行测试。

2.光谱分析——针对LED颜色和波长的测试与分析，通过光谱仪进行测试。

3.防水性能——测试LED灯具的防水性能，包括灯具本身的防水性能以及连接线的防水性能。

4.抗震性能——测试LED灯具在震动环境下的抗震性能，通过振动试验机进行测试。

5.温度测试——通过高、低温箱进行测试测量，LED灯具应具有良好的抗高低温性能。

综上所述，LED汽车灯具具有诸多优势并得到广泛应用。

第三章光通量及亮度的测量§３-１理想积分球原理及光通量标准灯理想积分球的条件：①积分球的内表面为一完整的几何球面,半径处处相等②球内壁是中性均匀漫射面，对各种波长的入射光线具有相同的漫反射比 ③球内没有任何物体,光源也看作只发光而没有实物的抽象光源理想积分球原理：１.积分球（光通球或球形光度计）结构： ①内部空的完整球壳,内壁涂白色的漫射层②球直径按待测灯尺寸和功率大小而定,直径D=1m 、2m 、3m 等 ③球壁上开一小窗口,其直径d ∝r(灯的尺寸）④球上开一个小门,或打开个口方便装取灯,有接线架、灯头、挡屏 2.积分球原理：设光源S 直接在球内任一点建立的照度E A ，在M 处的照度为E M A 处dS 发生第一次漫射出度为： 故由朗伯定律的特性知dS 面的光亮度为：A 处dS 发生漫射在M 处产生的二次照度为:a M E ρ=0/A L E ρπ=2222222(/2)cos ()()4L L ds AM L ds dE ds AM AM r r θ⋅⋅=⋅=⋅=上式代入得:整个球面发生一次漫射在M 处建立的二次照度为：222244AE dE E ds r r ρρφππ===⎰⎰类似分析为：二次漫射光线在M 处建立的照度为：23233222/44dE E ds r E dE E ds E r ρρπρπ=→===⎰⎰同理：2432E E E ρρ==235432E E E E ρρρ===⋅⋅⋅⋅⋅⋅则M 点的总照度E M 为:212312(1)M E E E E E E ρρ=+++⋅⋅⋅⋅⋅⋅=++++⋅⋅⋅⋅⋅⋅121121114M E E E E E E r ρρφρρπ→=+=+⋅=+--故用小挡屏挡住S 直接射向M 点的光线时，则E 1=0221414M E E r E r ρρρφρφπρπρ-→==⋅→=- 上式中r 、ρ均为常数,球壁上任何位置的E 与光源S 的总光通量Φ总成正比,因此可以通过测量球壁上开的小窗口的照度来计算光源的总光通量Φ总。

汽车灯光系统的检测方法汽车灯光系统是车辆行驶中最为重要的一部分，随着车辆的日常使用，灯光系统的灯泡或其他零部件也会出现故障和磨损。

因此，对于汽车灯光系统的检测方法了解和掌握非常重要。

下面，我将详细介绍汽车灯光系统的检测方法，包括检查灯泡、检查线路和检查开关等方面。

一、检查灯泡1. 外观检查：首先要检查灯泡的表面是否有破损、变形、密封层是否有裂纹、氧化和漏油等情况。

2. 测试电路：其次，需要测试灯泡与电路之间的连接性。

可以通过通断测试仪或多用表进行测试。

对于没有接头的灯泡，需要测量灯泡的电阻值，观察是否符合规定值。

如果电阻值为无穷大或过小，就说明灯泡已经损坏。

3. 测试亮度：然后需要测试灯泡的亮度。

可以通过新老灯泡进行比较，或者使用亮度测试仪进行测量。

如果灯泡亮度过低或不均匀，那么就需要更换新的灯泡。

二、检查线路1. 检查接线端子：接线端子是线路连接的关键部位，需要检查是否有松动、裂纹或氧化等情况。

如果发现问题，需要及时清理和更换。

2. 检查线路电阻：线路电阻值过大是线路故障的一种常见情况。

可以通过电线电阻测试仪进行测量。

如果电阻值偏大，就需要检查是否有线路老化或者硬化的情况，或者是否有短路、断路等情况。

3. 检查线路供电电压：灯具的正确工作电压范围是非常有限的。

如果超过或低于这个范围，就会影响车灯的发光效果。

可以使用万用表或测试笔进行测试，检查线路供电电压是否正常。

三、检查开关1. 检查开关故障：开关是车灯系统的控制中心。

车辆在行驶中，灯的频繁开启和关闭，就会使开关磨损，从而导致开关故障。

可以通过按下开关，观察灯是否亮起或者是检查点火开关的电路连接，来检查开关是否正常。

2. 检查电路连接：如果开关不出问题，还需要检查开关与电路之间的连接性，是否存在老化、松动或者腐蚀等情况。

如果出现这些问题，就需要及时更换开关或者进行维修。

总之，汽车灯光系统的检测方法是非常重要的，能够及时检测到灯光系统的故障，不仅可以避免行驶中的危险，还可以起到节约能源的作用。

led lm80测试标准LED LM80测试标准。

LED（Light Emitting Diode）作为一种新型的照明光源，具有节能、环保、寿命长等优点，被广泛应用于室内照明、户外广告、汽车照明等领域。

然而，LED的使用寿命和光衰特性对其性能和品质有着重要影响。

为了评估LED的光衰特性，LM80测试标准被广泛采用。

LM80测试标准是由Illuminating Engineering Society of North America（IESNA）制定的，用于评估LED光源的光衰特性。

该标准包括LED光通量衰减测量、颜色温度漂移测量、色坐标漂移测量等内容，通过对LED光源在一定时间内的光衰情况进行测试和评估，以确定LED的使用寿命。

首先，LM80测试标准要求对LED光源进行长期的光通量衰减测量。

在特定的环境条件下，LED光源经过一定时间的工作后，其光通量会出现衰减。

通过对其光通量衰减情况进行测试，可以评估LED的使用寿命和光衰特性，为LED产品的设计和应用提供重要参考。

其次，LM80测试标准还要求对LED光源的颜色温度漂移进行测量。

LED光源在长时间工作后，其颜色温度可能会发生漂移，影响其照明效果和色彩表现。

因此，通过对LED光源的颜色温度漂移进行测试，可以评估LED在长期使用过程中的色彩稳定性，为LED产品的品质控制提供重要依据。

此外，LM80测试标准还包括对LED光源色坐标漂移的测量。

LED光源的色坐标漂移是指在一定时间内，LED光源的色坐标发生变化的情况。

通过对LED光源色坐标漂移进行测试，可以评估LED在长期使用过程中的色彩稳定性和一致性，为LED产品的色彩表现提供重要参考。

总的来说，LM80测试标准是评估LED光源光衰特性和使用寿命的重要标准，通过对LED光源的光通量衰减、颜色温度漂移、色坐标漂移等内容进行测试，可以全面评估LED的性能和品质，为LED产品的设计、生产和应用提供重要依据。

在LED行业发展的今天，LM80测试标准的应用对于推动LED产业的健康发展具有重要意义，也为消费者提供了更加可靠的LED产品。

汽车光源光通量的测量方法摘要：汽车光源的光通量是衡量其亮度和照明效果的重要指标，对于保证行车安全和舒适性具有重要意义。

本文首先介绍了汽车光源光通量的重要性和应用领域，然后详细阐述了光源光通量测量的原理和方法。

接着，本文对多种测量方法进行了对比分析，验证了测量结果的可靠性和准确性。

最后，本文探讨了光通量测量在汽车行业中的实际应用实践，并展望了技术改进和发展趋势。

关键词：汽车光源；光通量；测量方法；可靠性引言：汽车光源光通里的测量方法是指用于评估汽车光源的光通量的一种方法。

汽车光源，如车头灯、尾灯和转向灯，是车辆行驶过程中的重要安全装置。

为了确保这些光源的亮度和光强度符合法律和安全要求，测量其光通量变得至关重要。

光通量是指光源在单位时间内发射的总光功率，通常以流明（lm）为单位。

测量汽车光源光通量的方法包括使用光通量测量仪器，如光度计和光度球。

这些仪器可以准确地测量汽车光源的亮度和光强度，帮助制造商和法规机构确保汽车光源的性能和合规性。

通过使用这些测量方法，可以提高车辆行驶过程中的能见度和安全性。

1、汽车光源光通量的重要性和应用领域汽车光源的光通量是衡量其亮度和照明效果的重要指标之一。

光通量的大小直接影响到驾驶者的视野范围和清晰度，对于行车安全至关重要。

足够高的光通量能够提供明亮的照明效果，使驾驶者能够清晰地看到前方道路和障碍物，减少事故的发生。

此外，光通量的大小还与汽车的能耗和电池寿命有关，因此对于节能环保也具有重要意义。

汽车光源光通量的应用领域广泛。

首先，它在车辆前灯和远光灯中起到关键作用，保证夜间行车的安全性和舒适性。

高光通量的光源能够提供更远的照明距离和更广的照明范围，让驾驶者更好地辨认道路情况和其他车辆。

其次，光通量的大小也在车辆内部照明系统中有所应用，提供舒适的驾驶环境和乘坐体验。

此外，光通量还在汽车广告宣传和装饰灯光等方面发挥重要作用。

2、光源光通量测量的原理和方法光源光通量是指光源在单位时间内所发出的总光功率，是衡量光源亮度的重要参数。
