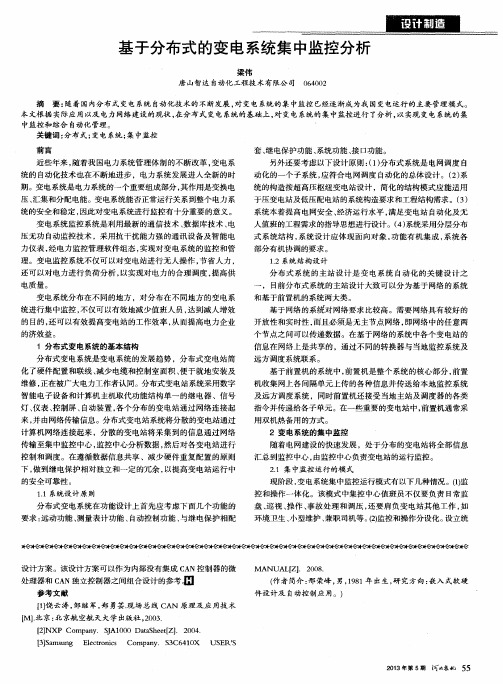

变电站集中监控运行管理模式分析

变电站无人值班运行管理模式及意义随着电网的不断扩建和飞速发展，变电站不断投入运行，从而出现了运行人员数量不足的问题，实行集中监控，实施集约化管理，是解决这一突出问题的有效办法。

同时，通过设备改造和完善，提高设备健康水平和运行可靠性，提高企业管理水平；依靠技术进步提高劳动生产率，实现减人增效。

标签：变电站安全可靠性增效1 背景及意义变电站实现无人值班和远方监控是变电站自动化技术发展和电网的不断扩建的必然趋势。

无人值班变电站借助远动技术、通信技术、网络技术和监控技术由远方调度（监控）中心值班取代现场值班，变电站内一切操作和控制均有远方控制中心来实现。

在集控站建立集控自动化系统，运行人员集中在集控站或由调度人员在调控中心对各受控站进行遥信、遥控、巡控、维护和事故处理等。

国外一些发达国家已在各种电压等级的变电站（35kV～750kV）实现了无人值班。

美国绝大部分220kV变电站为无人值班；法国变电站内的所有信息全部集中在225kV变电站的RTU，通过RTU传到调度中心，变电站全部实现无人值守。

日本97%的变电站为无人值班，275kV或以下电压等级的变电站均为无人值班，只有275kV枢纽变电站和超高压（500kV）变电站有人值班。

变电站无人值班的技术经济效益是非常明显的，集中体现在提高了电网运行可靠性，进一步保障了系统安全，减少了人员的误操作，减少了大量的运行值班人员，提高了劳动生产率，降低了成本，带动了企业科技进步。

2 衡水供电公司无人值守变电站的实施衡水供电公司经过2006年和2007年变电站无人值班综合自动化改造，分别对220kV、110kV变电站进行了RTU改造，建设通信光缆，建设和改造通信设备，改造开关、CT、线路、主变、线路保护、直流充电装置、蓄电池组、五防装置，直流分环改造，安装变电站遥视系统等建设与改造，在220kV衡水、前铺、安平、景县、杨村站建立了5个中心，全区50座无人值班站分别接入相应监控中心；07年2月6日通过省公司组织验收，并开始集中监控—无人值班管理模式的试运行，历时7个月，转入正式运行。

关于电网变电运行管理模式的探讨摘要：变电运行管理，是一个长期的系统的工程，随着机、通信、信息技术的软件和硬件等新设备、新技术的不断应用，使变电所的自动化控制发生了质的变化，为无人值班、少人值班的建设提供了坚实的技术基础，也为变电运行管理工作，保证电力系统的安全稳定运行提出更高要求。

关键词：变电运行特点管理模式遥控操作前言在变电运行过程中会出现很多安全问题，从而引发一些电气误操作事故以及变电故障等等。

导致这些现象的原因是多个方面的，监护人无法正常进行监护工作，以及值班人员未能按照规章制度工作而影响了变电的正常运行。

根据这一点，本文重点分析了变电运行的管理模式问题。

1 现代电网的特点经过多年的电网建设和技术改造，现代电网主要呈现以下5个方面的特征：(1)电网规模较为庞大，区域内变电站和输电线路较为密集，并向高电压方向发展。

(2)一次设备可靠性提高，电网一次断路器、电流互感器等设备以 sf6 气体为主绝缘材料，主变向大型和自冷型方向发展，设备整体趋于紧凑小型化，gis、compss设备大量装备。

(3)保护、自动化、通信设备先进。

随着微电子技术、光传输技术和网络技术的大量应用，保障一次电网安全稳定运行的二次、自动化、通信技术具备微机化、数字化的特点，并向智能化的方向发展。

(4)管理信息化水平较高，伴随着信息网络的完善和企业信息化的建设，借助信息化手段提升作业效率，规范业务流程，并提升企业资源整合能力是现代电网的一项重要特征。

(5)配套的社会资源能有效支持，如公路交通、移动通信等社会资源在电力生产中发挥重要作用。

由上可见，随着变电所数量的迅速增加，对如何变革变电运行管理模式，通过优化资源配置，释放资源效能方面提出了挑战。

电网装备水平和生产管理理念的提升，也给变电运行管理模式的优化变革创造了条件。

2 主要的变电运行管理模式变电所无人值班管理模式分析变电运行工作的实质就是“对电网所辖变电所实施有效的监视、控制、巡视、维护，按照调度命令正确地改变设备运行方式，对现场工作安全状况予以有效控制”。

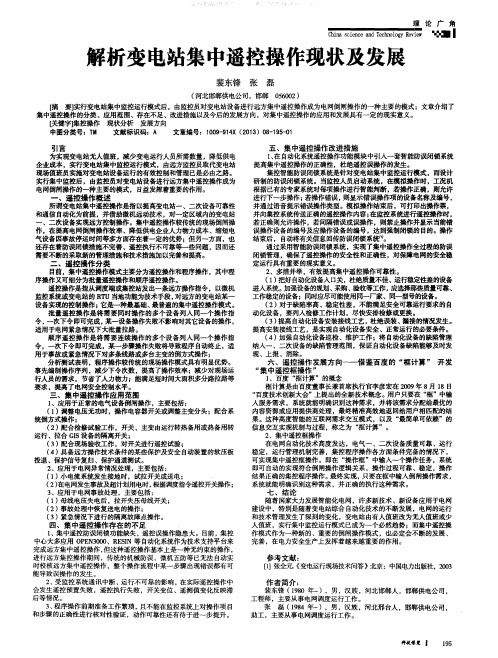

解析变电站集中遥控操作现状及发展[摘要]实行变电站集中监控运行模式后，由监控员对变电站设备进行远方集中遥控操作成为电网倒闸操作的一种主要的模式；文章介绍了集中遥控操作的分类、应用范围、存在不足、改进措施以及今后的发展方向，对集中遥控操作的应用和发展具有一定的现实意义。

[关键字]集控操作现状分析发展方向中图分类号：tm 文献标识码：a 文章编号：1009-914x（2013）08-195-01引言为实现变电站无人值班，减少变电运行人员所需数量，降低供电企业成本，实行变电站集中监控运行模式，由远方监控员取代变电站现场值班员实施对变电站设备运行的有效控制和管理已是必由之路。

实行集中监控后，由监控员对变电站设备进行远方集中遥控操作成为电网倒闸操作的一种主要的模式，日益发挥着重要的作用。

一、遥控操作概述所谓变电站集中遥控操作是指以提高变电站一、二次设备可靠性和通信自动化为前提，并借助微机远动技术，对一定区域内的变电站一、二次设备实现远方控制操作。

集中遥控操作较传统的现场倒闸操作，在提高电网倒闸操作效率、降低供电企业人力物力成本、缩短电气设备因事故停运时间等多方面存在着一定的优势；但另一方面，也还存在着防误闭锁措施不完善、遥控执行不可靠等一些问题，因而还需要不断的采取新的管理措施和技术措施加以完善和提高。

二、遥控操作分类目前，集中遥控操作模式主要分为遥控操作和程序操作，其中程序操作又可细分为批量遥控操作和顺序遥控操作。

遥控操作是指从调度端或集控站发出一条远方操作指令，以微机监控系统或变电站的rtu当地功能为技术手段，对远方的变电站某一设备实现的控制操作；它是一种最基础、最普遍的集中遥控操作模式。

批量遥控操作是将需要同时操作的多个设备列入同一个操作指令，一次下令即可完成，某一设备操作失败不影响对其它设备的操作，适用于电网紧急情况下大批量拉路。

顺序遥控操作是将需要连续操作的多个设备列入同一个操作指令，一次下令即可完成，某一步骤操作失败将导致程序自动终止，适用于事故或紧急情况下对多条线路或多台主变的倒方式操作；分析测试表明，程序操作较传统的现场操作模式具有明显优势。

变电站管理模式探讨摘要]：:分析了有人值班变电站、集控中心、监控中心+巡维中心三种变电站管理模式的优缺点，对未来的变电站管理模式发展方向进行了探讨。

[关键词]: 变电站；管理模式引言变电站管理是变电运行管理的关键部分，目前广州地区主要的变电站管理模式有：有人值班变电站、集控中心和监控中心+巡检中心三种。

三种模式管理方式大体如下有人值班变电站：负责变电站的监视、遥控、遥调、巡视、现场操作和设备管理。

主要采取不间断轮换值班方式，少部分人员上常白班，目前500kv 变电站多数采用该种模式。

集控中心：负责管辖范围内变电站监视、遥控、遥调、巡视、现场操作和设备管理。

监控人员采取不间断轮换值班方式，巡视、维护人员主要上常白班。

监控中心+巡维中心监控中心：负责管辖范围内变电站监视、遥控、遥调及转接调度指令操作。

采取不间断轮换值班方式。

巡维中心：负责管辖范围内变电站的巡视、现场操作和设备管理，主要采取上常白班方式。

1、各种管理模式优缺点分析3.1、有人值班变电站优点：1)、日常工作管理集中，有利于保障工作质量。

由于班组只需管理单个变电站，各项日常工作可按周期规律进行，有利于保证工作质量，同时站内各类设备配置比较固定，有利于设备管理和运行人员的技能培训。

2)、事故或异常响应速度快。

24小时有人值班，巡视周期短，变电内出现缺陷或异常时，能较早发现并处理，出现事故时能快速响应处理。

缺点：1)、运行人员需求量大，人员资源浪费。

由于每个站均要求有人24小时值班，所以总人数需求量很大，在变电站内无大修、改造等工程项目时，站内工作量较小，人员资源浪费。

2)、不利于集约化、专业化管理。

变电站发展到一定数量时，各项管理标准执行难统一。

（2）、集控中心优点：1)、有利于监控人员对事故异常判断。

集控中心的监控范围和操作范围相同，监控人员对现场设备的运行情况熟悉，对信号的理解深刻，对运行监视中出现的异常信息与现场信息真伪的鉴别能做出迅速的判断，并减少沟通过程，从而快速、准确向调度员汇报，确保事故处理的安全、高效。

新能源场站集控中心建设方案及运营模式探讨发布时间：2021-09-30T06:37:09.281Z 来源：《福光技术》2021年14期作者：王向阳[导读] 降低运营成本，需要建设集控中心并运用新的运营模式进行管理。

上海之恒新能源有限公司摘要：近十几年来，中国新能源发电产业处于高速发展阶段，新能源场站日益增多，在高速发展的情况下生产管理方面的问题也逐渐突出，因此建设新能源集控中心，实现同时对多个新能源场站的集中监控运行，无疑成为一种很好的选择，本文将围绕集控中心建设方案及集控后的生产运营模式进行探讨。

关键词：新能源场站；集控中心；运营模式；探讨引言目前国内新能源发电场站建设如火如荼，加上国家“碳达峰、碳中和”相关政策的支持，未来很长一段时间新能源发电行业仍将是各大发电集团、地方国企和民营企业纷纷介入的对象，随着建设场站数量和容量的不断增加，生产运营管理的问题逐渐突出，包括风电、光伏发电设备监控系统与变电站监控系统“互不兼容”、历史数据丢失、数据孤岛现象严重以及现有离散式监控模式下生产运维成本较高等；加上新能源场站大多地处偏僻，工作环境恶劣，生产运营人员长期驻守现场，其工作生活都不方便导致各电场人员招聘困难，现有技术人员流失严重，客观上增加了项目运营的成本和管理难度，为进一步优化管理，改善运维人员工作条件，降低运营成本，需要建设集控中心并运用新的运营模式进行管理。

1集控中心选址方案为了便于集控中心统筹管理各个新能源场站，集控中心应尽量选择在各场站地理位置中心的城市建设，这样可以缩短各场站通讯链路长度以保证数据传输可靠性并可节省相关专线电路的租赁费用。

基于电网安全性考虑，电网公司规定集控中心对生产设备的控制功能必须通过电力专线实现，因此具体位置上宜选择在电网公司通讯设备较好的变电站附近。

综述，集控中心选址宜在距离各场站相对中心位置的城市，而且距离电网公司变电站距离较近，同事还需综合考虑集控中心办公楼的电力供应、防雷接地、房屋结构、承重情况、后勤保障及周边治安环境等因素。

水电厂监控系统集中控制运行分析摘要：随着电力行业的发展，计算机控制技术大面积推广应用，水电厂监控集中控制是电网的重要组成部分之一。

对水电厂进行集中监控和运行管理，是智慧电力下无人值守的重要举措。

本文针对某水电厂计算机监控系统集中控制运行的实际情况进行分析，从建设思路，技术手段，接入方式，数据通信等方面展开分析，对系统运行效果提出改进，确保水电厂监控系统的集中控制运行安全稳定，有一定的推广价值关键词：水电厂；监控系统；集中控制；运行分析0 引言由于节能减排和气候变化等问题的出现、电力系统安全运行的需求增加，电力企业竞争力度的加大驱动着我国智慧电网的发展。

水电作为清洁能源之一，发展最为成熟，我国是水电大国，装机容量和发电量一直稳居世界第一。

在当今计算机技术和网络通信技术的飞速发展下，水电厂也不例外，水电厂计算机监控系统作为水电行业应用最广泛的系统之一，在水电厂的运行控制过程中起到了重要的作用。

水电厂计算机监控系统是应用计算机参与针对水电厂的监测与控制并借助一些辅助部件与被控对象相联系，以实现水电厂的安全、稳定、高效运行而构成的系统。

内容主要包括：数据采集与处理、运行安全监视、设备操作监视、AGC、AVC、运行日志及报表、事件统计等。

从组成结构上来说，水电厂计算机监控系统以多级通信网络为架构包含网络层和传输层，由物理层、数据链路层组成过程控制级，会话层、表示层和应用层构成监控级，该系统的集中控制运行，可以完成大中型水电厂的实时运行状况的监控，提高电网运行的安全性和可靠性。

1 现状分析本文针对某水电厂监控系统进行集中控制运行分析，该水电厂总装机量1080 MW，承担当地及周边电网调峰调频任务。

水电厂接入的计算机监控系统集控中心，由某自控公司研发投入，采用分布式分层结构和双中央处理站、双操作工作站结构，没有主系统，这种模式可以在主机出现故障时，由工作人员动态操作完成其他监控操作；网络架构采用总线通信，传输介质为光纤，根据监控模块设置双网关、双CPU光纤冗余的方式，合理设置控制单元，DDC直接上网，减少工控机的数量；调度结构采用光纤通信和载波数据结合，加强网调和遥测等信息交互，实现了“无人值守”的水电厂运行模式。

2020年第5期总第396期变电站辅助设备集中监控系统葛欢（上海思源弘瑞自动化有限公司，上海闵行201108）变电站辅助设备监控系统是变电站实现无人值守的关键技术手段，是变电站主设备监视系统的重要技术补充，直接关系到变电站的稳定安全运行。

目前，变电站辅助系统主要包括安防、消防、视频图像、环境监测、火灾、机器人等子系统，它存在以下主要问题：一是缺少统一的监控平台，各子系统独立运行，无法实现数据共享和联动，日常巡视需要逐个主机进行信息查看，巡视时间长、效率低，容易造成报警信息漏巡。

二是远程监控手段不足，只能依靠运维人员定期检查、巡视等发现设备缺陷，无法实时掌握设备状态，出现报警后无法及时发现，严重影响设备安全运行。

1系统架构、接口与模型1.1系统架构在变电站端配置辅助监控主机，接入可见光摄像机、导轨机器人、红外测温摄像机、温湿度传感器、六要素气象仪、电子围栏、红外对射、红外双鉴、门禁、在线监测、照明控制、SF 6监测等前端设备。

辅助监控主机告警信息使用告警直传方式接入管理部门所在地的事件集成主机，辅助监控主机画面通过KVM 接入管理部门所在地的辅助监控工作站。

单个站可直接接入多个上级管理部门。

管理部门驻地（包括但不限于运维班驻地/县级调度/地级调度/省级调度）部署事件集成主机和辅助监控工作站，即可对多个站进行全面监控。

此方案为直接访问变电站端辅助监控主机桌面，因此管理部门端部署方便快捷，基本无调试工作量。

如图1所示。

1.2软件架构集中监控系统软件提供基础公共服务平台和辅助集中监控系统主站基本功能，同时满足其他高级应用的扩展需求。

如图2所示。

安全警卫防入侵门禁火灾报警环境监测联动控制SF 油色谱铁芯电流局放在线监测交换机事件监视防安安全I 区监控系统站控层交换机主设备联动信号交换机事件监视事件集成主机交换机机器人视频图像温湿度风速水浸照明空调风机水泵辅助监控工作站纵向加密装置KVM纵向加密装置纵向加密装置事件监视图1变电站辅助设备集控系统架构图2变电站辅助设备集控软件架构平台提供公用服务，功能模块、应用模块基于统一框架，插件式封装，通过高速软总线注册并使用公用服务。
