玻璃幕墙设计计算书

玻璃幕墙计算书XXX玻璃幕墙设计计算书基本参数: XXX地区基本风压0.350kN/m2抗震设防烈度6度设计基本地震加速度0.05gⅠ.设计依据:《建筑结构可靠度设计统⼀标准》GB 50068-2001《建筑结构荷载规范》GB 50009-2001《建筑抗震设计规范》GB 50011-2001《混凝⼟结构设计规范》GB 50010-2002《钢结构设计规范》GB 50017-2003《混凝⼟结构后锚固技术规程》JGJ 145-2004《玻璃幕墙⼯程技术规范》JGJ 102-2003《⾦属与⽯材幕墙⼯程技术规范》JGJ 133-2001《建筑幕墙》JG 3035-1996《玻璃幕墙⼯程质量检验标准》JGJ/T 139-2001《铝合⾦建筑型材基材》GB/T 5237.1-2004《铝合⾦建筑型材阳极氧化、着⾊型材》GB 5237.2-2004 《紧固件机械性能螺栓、螺钉和螺柱》GB 3098.1-2000《紧固件机械性能螺母粗⽛螺纹》GB 3098.2-2000《紧固件机械性能⾃攻螺钉》GB 3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB 3098.6-2000《紧固件机械性能不锈钢螺母》GB 3098.15-2000《浮法玻璃》GB 11614-1999《钢化玻璃》GB/T 9963-1998《幕墙⽤钢化玻璃与半钢化玻璃》GB 17841-1999《建筑结构静⼒计算⼿册(第⼆版) 》《BKCADPM集成系统(BKCADPM2006版)》Ⅱ.基本计算公式:(1).场地类别划分:地⾯粗糙度可分为A、B、C、D四类：--A类指近海海⾯和海岛、海岸、湖岸及沙漠地区；--B类指⽥野、乡村、丛林、丘陵以及房屋⽐较稀疏的乡镇和城市郊区；--C类指有密集建筑群的城市市区；--D类指有密集建筑群且房屋较⾼的城市市区。

本⼯程为：延安，按C类地区计算风荷载。

(2).风荷载计算:幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001规定采⽤风荷载计算公式: W k=βgz×µs×µz×W0（7.1.1-2）其中: W k---垂直作⽤在幕墙表⾯上的风荷载标准值(kN/m2)；βgz---⾼度Z处的阵风系数,按《建筑结构荷载规范》GB50009-2001第7.5.1条取定。

标高99.9m处玻璃幕墙设计计算第一章、玻璃面板计算一、基本参数幕墙计算标高：99.9 m幕墙计算轴线：A-A立面②～③轴计算层高：3.8 m玻璃分格：B×H=1.226×2.75 mB：玻璃宽度H：玻璃高度设计地震烈度：8度地面粗糙度类别：C类二、荷载计算1、风荷载标准值W K: 作用在幕墙上的风荷载标准值 (KN/m2)βgz: 瞬时风压的阵风系数: 取1.60按《建筑结构荷载规范》GB50009-2001表7.5.1μs: 风荷载体型系数: ±1.5按《建筑结构荷载规范》GB50009-2001表7.3.1.μz: 风荷载高度变化系数: 1.70按《建筑结构荷载规范》GB50009-2001表7.2.1查《建筑结构荷载规范》GB50009-2001附表D.4得（按50年一遇）北京地区基本风压W0=0.45 KN/m2W K =βgzμsμz W0=1.60×1.5×1.70×0.45=1.836 KN/m2＞ 1.0 KN/m2取W K=1.836 KN/m22、风荷载设计值W: 风荷载设计值 (KN/m2)r w: 风荷载作用效应的分项系数：1.4按《玻璃幕墙工程技术规范》JGJ102-96第5.1.6.1条W= r w·W K=1.4×1.836=2.57 KN/m 23. 玻璃幕墙构件重量荷载按《玻璃幕墙工程技术规范》JGJ102-96规定采用G AK : 玻璃幕墙构件自重标准值G A ：玻璃幕墙构件自重设计值8+12+6 mm 厚中空玻璃单位面荷载标准值（8+6）×25.6=358.4 N/m 2 立柱100×80×3mm 铝合金型材的面荷载标准值226.18.9107.2106.137936⨯⨯⨯⨯- =29.8 N/m 2 横梁80×70 mm 铝合金型材的面荷载标准值226.18.9107.2109.112236⨯⨯⨯⨯- =24.2 N/m 2 考虑各种零部件面荷载标准值 20 N/m 2G AK =358.4+29.8+24.2+20=432.4 N/m2 取 G AK =0.45 KN/m2G A =1.2 G AK=1.2×0.45=0.54 KN/m 2G K : 每个单元玻璃幕墙构件(包括玻璃和龙骨)的重量标准值G ：每个单元玻璃幕墙构件(包括玻璃和龙骨)的重量设计值G K =G AK ·B ·H=0.45×1.226×2.75=1.517 KNG =1.2G K=1.2×1.517=1.821 KN4.地震作用q EK : 垂直于幕墙平面的分布水平地震作用标准值q E : 垂直于幕墙平面的分布水平地震作用设计值βE :动力放大系数，可取5.0αmax : 水平地震影响系数最大值: 0.16按《玻璃幕墙工程技术规范》JGJ102-96第5.2.4条G K :玻璃幕墙构件(包括玻璃和龙骨)的重量标准值:1.517 KNq EK = H B G K⋅max E αβ =75.2226.1517.116.00.5⨯⨯⨯ =0.36 KN/m 2q E =γE ·q EK=1.3×0.36=0.468 KN/m 25.荷载组合风荷载和水平地震作用组合标准值q K =ψW W K +ψE q EK=1.0×1.836+0.6×0.36=2.052 KN/m 2风荷载和水平地震作用组合设计值q=ψW ·γW · W K +ψE ·γE ·q EK=1.0×1.4×1.836+0.6×1.3×0.36=2.851 KN/m 2三、玻璃强度校核采用8+12+6 mm 钢化中空玻璃，外侧玻璃厚8mm,内侧玻璃厚6mm ，这里仅验算外片的强度，其计算厚度t=1.2×8=9.6mm 。

明框玻璃幕墙设计计算书设计：校对：审核：批准：二〇一二年五月九日目录1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范： (1)1.2 建筑设计规范： (1)1.3 铝材规范： (2)1.4 金属板及石材规范： (2)1.5 玻璃规范： (2)1.6 钢材规范： (3)1.7 胶类及密封材料规范： (3)1.8 五金件规范： (4)1.9 相关物理性能等级测试方法： (4)1.10 《建筑结构静力计算手册》(第二版) (5)1.11 土建图纸： (5)2 基本参数 (5)2.1 幕墙所在地区 (5)2.2 地面粗糙度分类等级 (5)2.3 抗震设防 (5)3 幕墙承受荷载计算 (6)3.1 风荷载标准值的计算方法 (6)3.2 计算支撑结构时的风荷载标准值 (7)3.3 计算面板材料时的风荷载标准值 (7)3.4 垂直于幕墙平面的分布水平地震作用标准值 (7)3.5 作用效应组合 (8)4 幕墙立柱计算 (8)4.1 立柱型材选材计算 (9)4.2 确定材料的截面参数 (10)4.3 选用立柱型材的截面特性 (11)4.4 立柱的抗弯强度计算 (11)4.5 立柱的挠度计算 (12)4.6 立柱的抗剪计算 (12)5 幕墙横梁计算 (13)5.1 横梁型材选材计算 (13)5.2 确定材料的截面参数 (15)5.3 选用横梁型材的截面特性 (16)5.4 幕墙横梁的抗弯强度计算 (16)5.5 横梁的挠度计算 (17)5.6 横梁的抗剪计算 (17)6 玻璃板块的选用与校核 (18)6.1 玻璃板块荷载计算 (19)6.2 玻璃的强度计算 (20)6.3 玻璃最大挠度校核 (20)7 连接件计算 (21)7.1 横梁与角码间连接 (21)7.2 角码与立柱连接 (22)7.3 立柱与主结构连接 (23)8 幕墙埋件计算(土建预埋) (25)8.1 荷载标准值计算 (25)8.2 埋件计算 (26)8.3 锚板总面积校核 (27)8.4 锚筋长度计算： (27)9 幕墙转接件强度计算 (27)9.1 受力分析 (27)9.2 转接件的强度计算 (28)10 幕墙焊缝计算 (28)10.1 受力分析 (28)10.2 焊缝特性参数计算 (28)10.3 焊缝校核计算 (29)11 明框玻璃幕墙伸缩及紧固计算 (29)11.1 立柱连接伸缩缝计算 (30)11.2 玻璃镶嵌槽紧固螺钉抗拉强度计算 (30)11.3 玻璃边缘到边框槽底间隙计算 (31)12 附录常用材料的力学及其它物理性能 (32)明框玻璃幕墙设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《玻璃幕墙点支承装置》 JG138-2010《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑瓷板装饰工程技术规范》 CECS101：98《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-2001《小单元建筑幕墙》 JG/T216-20081.2建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构防火涂料》 GB14907-2002《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高层民用建筑设计防火规范》 GB50045-95(2005年版)《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-2010《工程网络计划技术规程》 JGJ/T121-99《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑材料放射性核素限量》 GB6566-2010《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2010《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-2010《冷弯薄壁型钢结构技术规范》 GB50018-2002《民用建筑设计通则》 GB50352-2005《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20101.3铝材规范：《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材》 JG175-2011《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝合金建筑型材第1部分基材》 GB5237.1-2008 《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008 《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2008 《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2008 《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2008 《铝合金建筑型材第6部分隔热型材》 GB5237.6-2004 《铝及铝合金彩色涂层板、带材》 YS/T431-2000《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-2006 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009《有色电泳涂漆铝合金建筑型材》 YS/T459-20031.4金属板及石材规范：《干挂饰面石材及其金属挂件》 JC830.1、2-2005 《建筑装饰用微晶玻璃》 JC/T872-2000《建筑幕墙用瓷板》 JG/T217-2007《建筑装饰用搪瓷钢板》 JG/T234-2008《微晶玻璃陶瓷复合砖》 JC/T994-2006《超薄天然石材复合板》 JC/T1049-2007《铝幕墙板、板基》 YS/T429.1-2000 《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2000 《建筑幕墙用铝塑复合板》 GB/T17748-2008 《铝塑复合板用铝带》 YS/T432-2000《天然板石》 GB/T18600-2009 《天然大理石荒料》 JC/T202-2001《天然大理石建筑板材》 GB/T19766-2005 《天然花岗石荒料》 JC/T204-2001《天然花岗石建筑板材》 GB/T18601-2009 《天然石材统一编号》 GB/T17670-2008 《天然饰面石材术语》 GB/T13890-20081.5玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002 《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002 《防弹玻璃》 GB17840-1999《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009 《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005 《建筑用安全玻璃防火玻璃》 GB15763.1-2009《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20021.6钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《擦窗机》 GB19154-2003《彩色涂层钢板和钢带》 GB/T12754-2006《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-19991.7胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002 《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007 《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999 《石材用建筑密封胶》 JC/T883-2001 《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999 《修补用天然橡胶胶粘剂》 HG/T3318-2002 《中空玻璃用弹性密封胶》 JC/T486-2001 《中空玻璃用丁基热熔密封胶》 JC/T914-20031.8五金件规范：《封闭型沉头抽芯铆钉》 GB/T12616-2004 《封闭型平圆头抽芯铆钉》 GB/T12615-2004 《紧固件螺栓和螺钉》 GB/T5277-1985 《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002 《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000 《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004 《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000 《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000 《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2010 《紧固件机械性能自攻螺钉》 GB/T3098.5-2000 《紧固件术语盲铆钉》 GB/T3099-2004 《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997 《十字槽盘头螺钉》 GB/T818-2000 《铜合金铸件》 GB/T13819-1992 《锌合压铸件》 GB/T13821-1992 《铝合金压铸件》 GB/T15114-2009 《铸件尺寸公差与机械加工余量》 QB/T6414-1999 《电动采光排烟窗》 JG189-20061.9相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001 《玻璃幕墙光学性能》 GB/T18091-2000 《彩色涂层钢板和钢带试验方法》 GB/T13448-2006 《钢结构工程施工质量验收规范》 GB50205-2001 《混凝土结构工程施工质量验收规范》 GB50204-2002 《建筑防水材料老化试验方法》 GB/T18244-2000 《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007 《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001 《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000 《建筑装饰装修工程质量验收规范》 GB50210-2001 《金属材料室温拉伸试验方法》 GB/T228-20021.10《建筑结构静力计算手册》(第二版)1.11土建图纸：2 基本参数2.1幕墙所在地区嵊泗地区；2.2地面粗糙度分类等级幕墙属于外围护构件，按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按A类地形考虑。

玻璃幕墙计算书玻璃幕墙一块多大XX中学风雨操场幕墙工程全隐框玻璃幕墙设计计算书XX装饰工程有限公司二〇XX年X日目录 1 计算引用的规范、标准及资料 1 1.1 幕墙设计规范：1 1.2 建筑设计规范：1 1.3 铝材规范：2 1.4 金属板及石材规范：2 1.5 玻璃规范：3 1.6 钢材规范：3 1.7 胶类及密封材料规范：3 1.8 五金件规范：4 1.9 相关物理性能等级测试方法：4 1.10 《建筑结构静力计算手册》；wk：风荷载标准值；qwk=wkB =0.001×1125 =1.125N/mm qw：风荷载线分布最大荷载集度设计值；qw=1.4qwk =1.4×1.125 =1.575N/mm ；B：幕墙立柱计算间距；qEk=qEAkB =0.0002×1125 =0.225N/mm qE：水平地震作用线荷载集度设计值；qE=1.3qEk =1.3×0.225 =0.293N/mm ；R1：中支座反力；qk：风荷载线荷载集度标准值；L2：长跨长度；E：型材的弹性模量；γ：塑性发展系数：对于冷弯薄壁型钢龙骨，按《冷弯薄壁型钢结构技术规范》GB 50018-20__，取1.00；对于热轧型钢龙骨，按JGJ133或JGJ102规范,取1.05；对于铝合金龙骨，按最新《铝合金结构设计规范》GB50429-20__，取1.00；fa ：型材抗弯强度设计值；L：立柱跨度；Nk=q GAkA =qGAkBL =0.0005×1125×6000 =3375N N：立柱轴向拉力设计值；An：立柱净截面面积；τmax=VSx/Ixt =3229.396×22627/2131760/6 =5.713MPa 5.713MPa≤55MPa 立柱抗剪强度满足要求!5 幕墙横梁计算基本参数：1：计算点标高：29.967m；2：横梁跨度：B=1125mm；3：横梁上分格高：1767mm；横梁下分格高：1767mm；4：横梁计算间距：H=1767mm；5：力学模型：三角荷载简支梁；6：板块配置：中空玻璃6 +6 mm；7：横梁材质：6063-T5；因为B≤H，所以本处幕墙横梁按三角形荷载简支梁力学模型进行设计计算，受力模型如下：5.1 横梁型材选材计算；wk：风荷载标准值；qwk=wkB =0.001×1125 =1.125N/mm qw：风荷载线分布最大荷载集度设计值；qw=1.4qwk =1.4×1.125 =1.575N/mm ；B：横梁跨度；qEk=qEAkB =0.00016×1125 =0.18N/mm qE：横梁受水平地震作用线荷载集度设计值；qE=1.3qEk =1.3×0.18 =0.234N/mm ；Mw：风荷载作用下横梁产生的弯矩；ME：地震作用下横梁产生的弯矩；B：横梁跨度；Mw=qwB2/12 ME=qEB2/12 采用Sw+0.5SE组合：My=Mw+0.5ME =qB2/12 =1.692×11252/12 =178453.125N·mm ；H1：横梁自重荷载作用高度，对挂式结构取横梁下分格高，对非挂式结构取横梁上分格高；Gk=0.0004×H1 =0.0004×1767=0.707N/mm G：横梁自重线荷载设计值；G=1.2Gk =1.2×0.707 =0.848N/mmMx：横梁在自重荷载作用下的弯矩设计值；B：横梁跨度；Mx=GB2/8 =0.848×11252/8=134156.25N·mm 5.2 确定材料的截面参数；My：风荷载及地震作用弯矩组合设计值；γx，γy：塑性发展系数：对于冷弯薄壁型钢龙骨，按《冷弯薄壁型钢结构技术规范》GB 50018-20__，取1.00；对于热轧型钢龙骨，按JGJ133或JGJ102规范,取1.05；对于铝合金龙骨，按最新《铝合金结构设计规范》GB50429-20__，均取1.00；fa：型材抗弯强度设计值；df2,lim：按规范要求，横梁在自重力标准值作用下的挠度限值；B：横梁跨度；按相关规范，钢材横梁的相对挠度不应大于L/250，铝材横梁的相对挠度不应大于L/180；《建筑幕墙》GB/T21086-20__还有如下规定：按[5.1.1.2]，对于构件式玻璃幕墙或单元幕墙（其它形式幕墙或外围护结构无绝对挠度限制）：当跨距≤4500mm时，绝对挠度不应该大于20mm；当跨距＞4500mm时，绝对挠度不应该大于30mm；按[5.1.9，b]，自重标准值作用下挠度不应超过其跨度的1/500，并且不应大于3mm；B/180=1125/180=6.25mm B/500=1125/500=2.25mm 对本例取：df1,lim=6.25mm df2,lim=2.25mm qk：风荷载作用线荷载集度标准值；E：型材的弹性模量；df1,lim=qkB4/120EIymin ……；df2,lim=5GkB4/384EIxmin ……；My：横梁绕Y轴方向；Wnx：横梁绕X轴方向；τx=VxSy/Iyty ……6.2.5[JGJ102-20__] =475.874×3814/115000/6 =2.63MPa2.63MPa≤55MPa τy：横梁垂直方向剪应力；τy=VySx/Ixtx ……6.2.5[JGJ102-20__] =477.09×5300/247000/6 =1.706MPa1.706MPa≤55MPa 横梁抗剪强度能满足! 6 玻璃板块的选用与校核基本参数：1：计算点标高：29.967m；2：玻璃板尺寸：宽×高=B×H=1125mm×1767mm；3：玻璃配置：中空玻璃，外片钢化玻璃6mm,内片钢化玻璃6mm；模型简图为：6.1 玻璃板块荷载计算：；t2：内片玻璃厚度；wk：作用在板块上的风荷载标准值；t2：内片玻璃厚度；wk：作用在板块上的风荷载标准值；E：玻璃的弹性模量；θ1=qk1a4/Et14 ……6.1.2-3[JGJ102-20__] =0.000616×11254/72000/64 =10.574 按系数θ1，查表6.1.2-2[JGJ102-20__]，η1=0.958；σ1：外片玻璃在组合荷载作用下的板中最大应力设计值；b：玻璃长边边长；t1：外片玻璃厚度；m1：外片玻璃弯矩系数，按边长比a/b查表6.1.2-1[JGJ102-20__]得m1=0.0821；σ1=6m1q1a2η1/t12 ……6.1.2[JGJ102-20__] =6×0.0821×0.000859×11252×0.958/62=14.251MPa 14.251MPa≤fg1=84M Pa；E：玻璃的弹性模量；θ2=qk2a4/Et24 ……6.1.2-3[JGJ102-20__] =0.000563×11254/72000/64 =9.665 按系数θ2，查表6.1.2-2[JGJ102-20__]，η2=0.963 σ2：内片玻璃在组合荷载作用下的板中最大应力设计值；b：玻璃长边边长；t2：内片玻璃厚度；m2：内片玻璃弯矩系数，按边长比a/b查表6.1.2-1[JGJ102-20__]得m2=0.0821；σ2=6m2q2a2η2/t22 ……6.1.2[JGJ102-20__] =6×0.0821×0.000785×11252×0.963/62=13.092MPa 13.092MPa≤fg2=84MPa；η：玻璃挠度的折减系数；μ：玻璃挠度系数，按边长比a/b查表6.1.3[JGJ102-20__]得μ=0.00815；wk：风荷载标准值；D：玻璃的弯曲刚度；df,lim：许用挠度，取短边长的1/60，为18.75mm；其中：D=Ete3/；υ：玻璃材料泊松比，为0.2；te=0.95×；Hg：横梁受自重荷载分格高；N2k=0.0004×B×Hg/2 =0.0004×1125×1767/2 =397.575N N2：自重荷载；qw=1.4wkB1 =1.4×0.001×1125=1.575N/mm qE：地震作用线分布集度设计值；qE=1.3βEαmaxGk/A×B1=1.3×5.0×0.08×0.0005×1125 =0.293N/mm 采用Sw+0.5SE组合：q=qw+0.5×qE =1.575+0.5×0.293=1.722N/mm N1：连接处水平剪切总力；L：立柱跨度；NGk=0.0005×B1L =0.0005×1125×6000=3375N NG：连接处自重总值设计值 V=4050NN=6457.501N M=2308500N·mm 8.2 转接件的强度计算校核依据：σ=N/A/2+M/γW/2≤f 上式中：σ：转接件的抗弯强度；γ：塑性发展系数，取1.05；W：转接件断面抵抗矩 V=4050N N=6457.501N M=2308500N·mm 9.2 焊缝特性参数计算；hf：焊角高度；he=0.7hf =0.7×7 =4.9mm ；Lh：横向焊缝长度；he：焊缝有效厚度；A=he；Lv：竖向焊缝长度；Lh：横向焊缝长度；W：截面抵抗距；d=0.5×；wk：风荷载标准值；f1：结构胶的短期强度允许值，取0.2MPa；Cs1=；qG1：结构胶承担的玻璃单位面积重力荷载设计值；b：分格长边长；f2：结构胶的长期强度允许值，取0.01MPa；Cs2=qG1ab/2；qG2：结构胶承担的玻璃单位面积重力荷载设计值；b：分格长边长；f2：结构胶的长期强度允许值，取0.01MPa；Cs3=qG2ab/2；b：玻璃板块最大边；Δt：年温差：41℃ a1：铝型材线膨胀系数，2.3×10-5；a2：玻璃线膨胀系数，1×10-5；us1=bΔt；δ1：温度作用下结构硅酮密封胶的变位承受能力：10% ts1=us1/；θ：风荷载标准值作用下主体结构层间位移角限值；us2=θhg ……5.6.5-2[JGJ102-20__]=1/550×1767 =3.213mm ts2：风荷载作用下结构胶粘结厚度计算值；δ2：风荷载作用下结构硅酮密封胶的变位承受能力：10% ts2=us2/；α：立柱材料的线膨胀系数，取2.3×10-5；△ｔ：温度变化,取41℃；L：立柱跨度；d1：施工误差，取3mm；d2：考虑其它作用的预留量，取2mm；d=αΔｔL+d1+d2 =0.000023×41×6000+3+2=10.658mm 实际伸缩空隙d取20mm，满足要求。

远东新村幼儿园办公楼玻璃幕墙设计计算书一. 幕墙承受荷载计算1. 风荷载标准值计算W k=zzs W oW k : 作用在幕墙上的风荷载标准值kN/m2 z : 瞬时风压的阵风系数取 2.25 z : 风压高度变化系数取 1.14 s : 风荷载体型系数取 1.5W o : 基本风压, 当地取值为0.55kN/m2W k=2.25X1.14X1.5X0.55=2.12kN/m 22. 风荷载设计值W=w W k=1.4x2.12=2.9kN/m2W : 风荷载设计值w : 风荷载作用效应的分项系数值为1.43. 玻璃幕墙构件重力荷载标准值G K=G AK BH=0.4x1.047x1.65=1.73kNG K : 幕墙构件包括玻璃和铝框重力荷载标准值G AK : 幕墙构件包括玻璃和铝框的平均自重0.4kN/m2B : 幕墙分格宽1.047mH : 幕墙分格高1.65m 4A二BH=1.65x1.047=1.72m24 地震作用1 垂直于玻璃幕墙平面的水平地震作用q E=Emax G k/Aq E : 垂直于玻璃幕墙平面的水平地震作用kN/m2 E :动力放大系数取 3.0max : 水平地震影响系数最大值为0.04G k : 玻璃幕墙构件重量为0.74kNA : 玻璃幕墙构件的面积m2q E=3x0.04x0.74/1.72=0.18kN/m22平行于玻璃幕墙平面的集中水平地震作用：p E=Emax G kP E :平行于玻璃幕墙平面的集中水平地震作用kNE :动力放大系数取3.0max :水平地震影响系数最大值为0.04G k :玻璃幕墙构件重量为0.74kN/mP E=3x0.04x0.74=0.088kN二.玻璃的计算玻璃选用中空玻璃1. 计算玻璃在垂直于玻璃平面的风荷载作用下的最大应力w=6eWa2/t2w :风荷载作用下玻璃的最大应力N/mm2W :风荷载设计值为0.00135N/mm2a :玻璃短边边长1047mmt :玻璃厚度取10mme:弯曲系数0.0775w=6x0.0775X0.00189X10472/102=13N/mm2I2. 计算玻璃在垂直于玻璃平面的地震作用下的最大应力G AK =t/1000=25.67.2/1025=0.1798kN/m2G AK :玻璃自重I:玻璃重力体积密度kN/m3t:玻璃厚度q EA=EEmax G AKq EA :地震作用设计值E :地震作用分项系数1.3E :动力放大系数取3.0max :水平地震影响系数最大值为0.04q EA=1.3X3X0.040.1798=0.028kN/m22EA=6q EA a /t2EA : 地震作用下玻璃的最大应力N/mm2q EA : 地震作用设计值为0.000028N/mm2a : 玻璃短边边长1047mmt : 玻璃厚度10mm: 弯曲系数0.0775EA =6X0.0775X0.000028X10472/102=0.337N/mm23. 计算在温度影响下, 玻璃边缘与边框之间的挤压应力t1=ET-2c-d c/bt1 : 在温度影响下玻璃的挤压应力c : 玻璃边缘与边框间和空隙取5mmd c : 施工误差取3mmb : 玻璃的长边尺寸1650mmT : 玻璃幕墙年温度变化80 度: 玻璃的线膨胀系数0.00001E : 玻璃的弹性模量72000N/mm2 t1=72000X0.00001X80-25-3/1500=-278.4N/mm2 计算值为负, 挤压应力为零, 满足要求44 计算玻璃中央与边缘温度差产生的温差应力t2=0.74E1234T c-T s t2 : 温差应力: 玻璃的线膨胀系数0.00001E : 玻璃的弹性模量72000N/mm21 : 阴影系数取1.6 （邻边）2 : 窗帘系数取1.33 : 玻璃面积系数取1.044 : 嵌缝材料系数取0.38T c : 玻璃中央温度取50度T s : 玻璃边缘温度取35 度t1=0.74720000.000011.61.31.040.38 50-35=6.57N/mm2t=tt2=1.26.57=7.884N/mm2<19.5N/mm2 满足要求t : 温度作用分项系数1.25. 计算组合应力=w +0.6EA =20.1+0.60.264=20.2584N/mm22<f g =28N/mm 2 玻璃强度满足 !三. 横梁的设计计算2. 计算横梁由于风荷载作用产生的弯矩及变形q w =HW k =1.6X1.35=2.16kN/m q w : 风荷载线密度标准值 H : 幕墙分格高 W k : 幕墙承受风荷载标准值 M yw =q w B 2/8=2.16X1.1592/8=0.36kN.m M yw : 横梁由于风荷载作用产生的弯矩标准值 B : 幕墙分格宽 w =5q w B4/384/E/I y =5x2.16x1.159x4/384 /70000/658300=2.83mm w : 横梁由于风荷载作用产生的变形q w : 风荷载线密度标准值B : 幕墙分格宽E : 铝合金的弹性模量I y : 横梁绕竖向轴惯性矩3. 计算横梁由于重力荷载作用产生的弯矩及变形G b =HG bk =1.6X0.4=0.64kN/mG b : 横梁承受重力荷载线密度标准值H : 幕墙分格高G bk : 幕墙构件不包括立柱平均自重 0.4kN/m22 M xG =G b B2/8=0.64x1.652/8=0.11kN.mM xG : 横梁由于重力荷载作用产生的弯矩标准值B : 幕墙分格宽G =5G b B4/384/E/I y =5x0.64X1047x4/384/70000/658300=0.1871mmG : 横梁由于重力荷载作用产生的变形G b : 横梁承受重力荷载线密度标准值B : 幕墙分格宽1. 横梁基本参数横梁采用 120 型系列配套型材X 向惯性矩 :658300mm 4 Y 向惯性矩 :658300mm 4 面积:830mm 2 X 向截面抵抗矩 :18300mm 3 Y 向截面抵抗矩 :18300mm 3E : 铝合金的弹性模量I x : 横梁绕水平轴惯性矩4. 计算横梁由于地震作用产生的弯矩及变形q e=Emax G b=30.040.6=0.072kN/m q e : 地震作用线密度标准值E : 动力放大系数取3.0max : 水平地震影响系数最大值为0.04G b : 横梁承受重力荷载线密度标准值M ye=q e B2/8=0.0721.1592/8=0.0095kN.mM ye : 横梁由于地震作用产生的弯矩标准值B : 幕墙分格宽e=5q e B4/384/E/I y=50.07210254/384 /70000/658300=0.0225mme : 横梁由于地震作用产生的变形q e : 地震作用线密度标准值B : 幕墙分格宽E : 铝合金的弹性模量I y : 横梁绕竖向轴惯性矩5w : 风荷载作用效应的分项系数1.4M yw : 横梁由于风荷载作用产生的弯矩标准值 e : 地震作用效应的组合系数0.6 e : 地震作用效应的分项系数 1.3M ye : 横梁由于地震作用产生的弯矩标准值y=G=0.1871mm y : 横梁竖向最大挠度G : 横梁由于重力荷载作用产生的变形=ww+ee=11.165+0.60.0225=1.1785mmx: 横梁水平最大挠度5 荷载效应组合M x=G M xG=1.20.0788=0.09456kN.mM x : 横梁绕X 轴的弯矩设计值G : 重力荷载作用效应的分项系数1.2M xG : 横梁由于重力荷载作用产生的弯矩标准值M y=ww Myw+ee M ye=11.40.49+0.61.30.0095=0.6934kN.mM y : 横梁绕Y 轴的弯矩设计值w : 风荷载作用效应的组合系数1.0w : 风荷载作用效应的组合系数1.0 w : 横梁由于风荷载作用产生的变形 e : 地震作用效应的组合系数0.6 e : 横梁由于地震作用产生的变形6. 横梁强度和刚度的验算=M x//W x+M y//W y=658300/1.05/18300+658300/1.05/18300=68.52N/mm2: 横梁产生最大应力: 塑性发展系数取1.05M x : 横梁绕X 轴的弯矩设计值W x : 横梁绕X 轴的截面抵抗矩M y : 横梁绕Y 轴的弯矩设计值W y : 横梁绕Y 轴的截面抵抗矩<f a=84.2N/mm2横梁强度满足要求=x2+y20.5=1.1651.165+0.18710.18710.5=1.18mm : 横梁最大挠度x : 横梁水平最大挠度y : 横梁竖向最大挠度<B/180=5.69mm 且<20mm 横梁刚度满足要求四.立柱的设计计算1. 立柱基本参数立柱采用120 系列面积:1800mm2惯性矩:5850000mm4 截面抵抗矩：73000mm32. 计算立柱由于风荷载作用产生的弯矩及变形q w=BWk=1.159x1.35=1.56kN/m q w : 风荷载线密度标准值B : 幕墙分格宽W k : 幕墙承受风荷载标准值M w=q w L2/8=1.56x3.72/8=2.67kN.m M w : 立柱由于风荷载作用产生的弯矩标准值L : 立柱计算长度w=5q w L4/384/E/I=5x1.56x37006/384 /70000/5850000=0.93mm w : 立柱6 计算立柱由于地震作用产生的弯矩及变形q e=Emax G a=3x0.04x0.46=0.0552kN/mq e : 地震作用线密度标准值E : 动力放大系数取3.0max : 水平地震影响系数最大值为0.04由于风荷载作用产生的变形q w : 风荷载线密度标准值L : 立柱计算长度E : 铝合金的弹性模量I : 立柱惯性矩3. 计算立柱由于重力荷载作用产生的拉力G a=BG ak=1.159x0.4=0.46kN/mG a : 立柱承受重力荷载线密度标准值B : 幕墙分格宽G ak : 幕墙构件平均自重0.4kN/m2N G=G a L=0.46x3.7=1.7kNN G : 立柱由于重力荷载作用产生的拉力标准值L : 立柱计算长度G a : 立柱承受重力荷载线密度标准值M e=q e L2/8=0.0552x3.72/8=0.0945kN.mM e : 立柱由于地震作用产生的弯矩标准值L : 立柱计算长度e=5q e L4/384/E/I=5x0.0552x37004/384 /70000/5850000=0.33mme : 立柱由于地震作用产生的变形q e : 地震作用线密度标准值L : 立柱计算长度E : 铝合金的弹性模量I : 立柱惯性矩5. 荷载效应组合N=G N G=1.21.517=1.82kNN : 立柱拉力设计值G : 重力荷载作用效应的分项系数1.2N G : 立柱由于重力荷载作用产生的拉力标准值M= ww M w+ee M e=11.44.369+0.61.30.0842=6.182kN.mM : 立柱弯矩设计值w : 风荷载作用效应的组合系数1.0w : 风荷载作用效应的分项系数1.4M w : 立柱由于风荷载作用产生的弯矩标准值e : 地震作用效应的组合系数0.6e : 地震作用效应的分项系数1.3M e : 立柱由于地震作用产生的弯矩标准值=ww +ee=115.216+0.60.293=15.392mm: 立柱的最大挠度w : 风荷载作用效应的组合系数1.0w : 立柱由于风荷载作用产生的变形e : 地震作用效应的组合系数0.6e : 立柱由于地震作用产生的变形7: 立柱产生最大应力: 塑性发展系数取1.05N : 立柱拉力设计值A : 立柱的净截面面积M : 立柱弯矩设计值W : 立柱截面抵抗矩<f a=84.2N/mm2 立柱强度满足要求=15.392<L/180=20.56mm 且<20mm立柱刚度满足要求五. 结构硅酮密封胶的计算1. 计算胶缝的宽度1 风荷载作用下计算胶缝的宽度c s=W k a/2000/f1c s : 结构硅酮密封胶粘结宽度mmW k : 风荷载标准值为1.924kN/m2a : 玻璃的短边长度为1159mmf1 : 胶的短期强度允许值为0.14N/mm2c s=1.924X1159/2000/0.14=7.968mm2 玻璃自重作用下计算胶缝的宽度c s=q Gk ab/2000/a+b/f2c s : 结构硅酮密封胶粘结宽度mmq Gk : 玻璃单位面积重量为0.1798kN/m27 立柱强度和刚度的验算=N/A+M//W=1820/1800+5850000/1.05/73000=77.33N/mm2a,b : 玻璃的短边和长边长度分别为1600mm,1159mm f2 : 胶的长期强度允许值为0.007N/mm2c s=0.179X8900X1600/2000/1025+1500/0.007=7.82mm 取结构硅酮密封胶粘结宽度12mm3. 计算结构硅酮密封胶粘结厚度t s>s/2+0.5t s : 结构硅酮密封胶粘结厚度mm: 结构硅酮密封胶的变形承受能力取12.5%s : 幕墙玻璃的相对位移量取3mmt s>3/0.1252+0.1250.5=5.82mm结构硅酮密封胶粘结厚度取6mm曲阜远东装饰有限公司2007年7月14日。

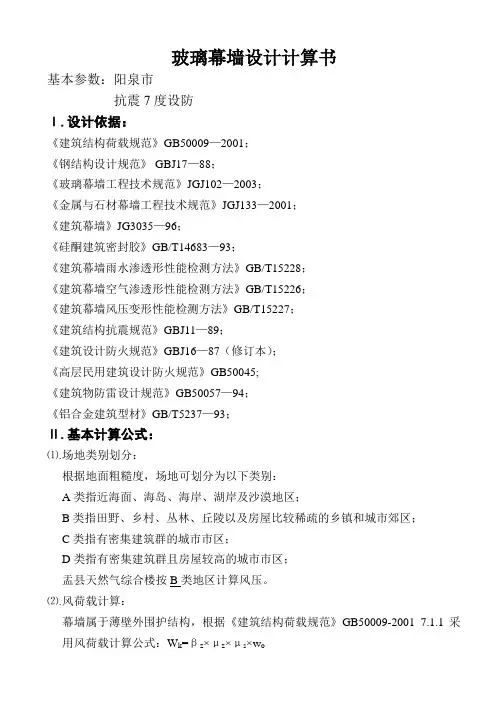

玻璃幕墙设计计算书基本参数：阳泉市抗震7度设防Ⅰ.设计依据：《建筑结构荷载规范》GB50009—2001；《钢结构设计规范》 GBJ17—88；《玻璃幕墙工程技术规范》JGJ102—2003；《金属与石材幕墙工程技术规范》JGJ133—2001；《建筑幕墙》JG3035—96；《硅酮建筑密封胶》GB/T14683—93；《建筑幕墙雨水渗透形性能检测方法》GB/T15228；《建筑幕墙空气渗透形性能检测方法》GB/T15226；《建筑幕墙风压变形性能检测方法》GB/T15227；《建筑结构抗震规范》GBJ11—89；《建筑设计防火规范》GBJ16—87（修订本）；《高层民用建筑设计防火规范》GB50045;《建筑物防雷设计规范》GB50057—94；《铝合金建筑型材》GB/T5237—93；Ⅱ.基本计算公式：⑴.场地类别划分：根据地面粗糙度，场地可划分为以下类别：A类指近海面、海岛、海岸、湖岸及沙漠地区；B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类指有密集建筑群的城市市区；D类指有密集建筑群且房屋较高的城市市区；盂县天然气综合楼按B类地区计算风压。

⑵.风荷载计算：幕墙属于薄壁外围护结构，根据《建筑结构荷载规范》GB50009-2001 7.1.1采用风荷载计算公式：W k=βz×μz×μs×w o其中：W k－－－作用在幕墙上的风荷载标准值（KN/㎡）βz－－－瞬时风压的阵风系数按《建筑结构荷载规范》GB50009-2001取定，根据不同场地类型，按以下公式计算：βz=K（1+2μf）其中K为地区粗糙度调整系数，μf为脉动系数B类场地：βz=0.89（1+2μf）其中：μf=0.5（Z/10）－0.16C类场地：βz=0.85（1+2μf）其中：μf=0.734（Z/10）－0.22D类场地：βz=0.80（1+2μf）其中：μf=1.2248（Z/10）－0.3μz－－－风压高度变化系数按《建筑结构荷载规范》GB50009-2001取定，根据不同场地类型，按以下公式计算：B类场地：μz=（Z/10）0.32C类场地：μz=0.616（Z/10）0.44D类场地：μz=0.318（Z/10）0.60本工程属于B类地区，故μz=0.616（Z/10）0.44μs－－－风荷载体型系数按《建筑结构荷载规范》GB50009-2001取为：1.0w o－－－基本风压，按全国基本风压图，阳泉市取为0.400KN/㎡.⑶.地震作用计算：q EAK=βE×αmax×G AK其中：q EAK－－－水平地震作用标准值βE－－－动力放大系数，按5.0取定αmax－－－水平地震影响系数最大值，按相应设防烈度取定.7度：αmax=0.08太原设防烈度为7度，故取αmax=0.08G AK－－－幕墙构件的自重（N/㎡）⑷.荷载组合：结构设计时，根据构件受力特点，荷载或作用的情况和产生的应力（内力）作用方向，选用最不利的组合，荷载和效应组合设计值按下式采用：γG S G+γwφw S w+γEφE S E+γTφT S T各项分别为永久荷载：重力；可变荷载：风荷载、温度变化；偶然荷载：地震。

.. 吴忠市人民医院迁建工程全科医师培训楼玻璃幕墙计算书设计单位：计算人：检查：审核：20 年月基本计算公式(1).场地类别划分:地面粗糙度可分为A、B、C、D四类：--A类指近海海面和海岛、海岸、湖岸及沙漠地区；--B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇；--C类指有密集建筑群的城市市区；--D类指有密集建筑群且房屋较高的城市市区。

(2).风荷载计算:幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2012规定采用，垂直于建筑物表面上的风荷载标准值，应按下述公式计算：1当计算主要承重结构时W k=βzμsμz W0（GB50009 8.1.1-1）2当计算围护结构时W k=βgzμs1μz W0（GB50009 8.1.1-2）式中：其中: W k---垂直作用在幕墙表面上的风荷载标准值(kN/m2)；βgz---高度Z处的阵风系数,按《建筑结构荷载规范》GB50009-2012第8.6.1条取定。

根据不同场地类型,按以下公式计算: βgz=1+2g I10(Z/10)-α其中g为峰值因子，取值2.5，α为地面粗糙度指数，I10为10m高名义湍流度。

经化简，得：A类场地: βgz=1+0.6×(Z/10)-0.12B类场地: βgz=1+0.7×(Z/10)-0.15C类场地: βgz=1+1.15×(Z/10)-0.22D类场地: βgz=1+1.95×(Z/10)-0.30μz---风压高度变化系数,按《建筑结构荷载规范》GB50009-2012第8.2.1条取定。

根据不同场地类型,按以下公式计算:A类场地: μz=1.284×(Z/10)0.24B类场地: μz=1.000×(Z/10)0.30C类场地: μz=0.544×(Z/10)0.44D类场地: μz=0.262×(Z/10)0.60按《建筑结构荷载规范》GB50009-2012第8.3.3条验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表8.3.1-1采用；2. 负压区—对墙面，取-1.2—对墙角边，取-2.0二、内表面对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。

明框玻璃幕墙设计计算书计算:校核:xxxxxxxx幕墙公司xxxx年xx月xx日目录一、风荷载计算 (1)1.风荷载标准值: (1)2.风荷载设计值: (2)二、立柱计算 (2)1.立柱荷载计算: (2)2.选用立柱型材的截面特性: (5)3.立柱的强度计算: (6)4.立柱的刚度计算: (8)5.立柱抗剪计算: (9)北立面45m处明框幕墙设计计算书一、风荷载计算1.风荷载标准值:Wk: 作用在幕墙上的风荷载标准值(kN/m2)μz: 45m高处风压高度变化系数(按C类区计算): (GB50009-2001 7.2.1)μz=0.616×(z/10)0.44=1.19397μf: 脉动系数 : (GB50009-2001 7.4.2-8)μf=0.5×35(1.8×(0.22-0.16))×(z/10)-0.22=0.527257βgz: 阵风系数 : (GB50009-2001 7.5.1-1)βgz=к×(1+2×μf) = 1.74634Wk=γ0×βgz×μz×μs×W0 (JGJ102-2003 5.3.2)=1.1×1.74634×1.19397×1.2×0.45=1.23854 kN/m22.风荷载设计值:W: 风荷载设计值: kN/m2rw : 风荷载作用效应的分项系数：1.4按《玻璃幕墙工程技术规范》JGJ 102-2003 5.1.6条规定采用W=rw×Wk=1.4×1.23854=1.73395kN/m2二、立柱计算1.立柱荷载计算:(1)风荷载线分布最大荷载集度设计值(矩形分布)qw: 风荷载线分布最大荷载集度设计值(kN/m)rw: 风荷载作用效应的分项系数：1.4Wk: 风荷载标准值: 1.23854kN/m2Bl: 幕墙左分格宽: 1.5mBr: 幕墙右分格宽: 1.2mqwk=Wk×(Bl+Br)/2=1.23854×(1.5+1.2)/2=1.67202kN/mqw=1.4×qwk=1.4×1.67202=2.34083kN/m(2)分布水平地震作用设计值GAkl: 立柱左边玻璃幕墙构件(包括面板和框)的平均自重: 450N/m2 GAkr: 立柱右边玻璃幕墙构件(包括面板和框)的平均自重: 450N/m2 qEAkl=γ0×5×αmax×GAkl (JGJ102-2003 5.3.4)=1.1×5×0.16×450/1000=0.396kN/m2qEAkr=γ0×5×αmax×GAkr (JGJ102-2003 5.3.4)=1.1×5×0.16×450/1000=0.396kN/m2qek=(qEkl×Bl+qEkr×Br)/2=(0.396×1.5+0.396×1.2)/2=0.5346kN/mqe=1.3×qek=1.3×0.5346=0.69498kN/m(3)立柱所受组合荷载: 组合线荷载标准值: qzk=qwk =1.67202kN/m 组合线荷载设计值: qz=qw+0.5×qe=2.34083+0.5×0.69498 =2.68832kN/m(4)立柱弯矩:通过有限元分析计算得到立梃的弯矩图如下:q 1=2.688k N /mÁ¢ÖùÊÜÁ¦¼òͼ1200180018001200最大弯矩发生在4.8m 处M: 幕墙立柱在风荷载和地震作用下产生弯矩(kN ·m) M=4.35508kN ·m2. 选用立柱型材的截面特性: 选用立柱型材名称: EA2629 型材强度设计值: 85.5N/mm 2 型材弹性模量: E=70000N/mm 2 X 轴惯性矩: Ix=634.118cm 4 Y 轴惯性矩: Iy=133.448cm 4 X 轴上部截面矩: Wx1=66.8552cm 3M m a x =4.355k N .mÁ¢ÖùÍä¾Øͼ1200180018001200X轴下部截面矩: Wx2=78.1409cmy轴左部截面矩: Wy1=38.1279cm3y轴右部截面矩: Wy2=38.1279cm3型材截面积: A=17.8269cm2型材计算校核处壁厚: t=3.5mm型材截面面积矩: Ss=47.8233cm3塑性发展系数: γ=1.05EA26293.立柱的强度计算:校核依据: N/A+M/γ/w≤ｆa (JGJ102-2003 6.3.7) Bl: 幕墙左分格宽: 1.5mBr: 幕墙右分格宽: 1.2mHv: 立柱长度GAkl: 幕墙左分格自重: 450N/m2GAKr: 幕墙右分格自重: 450N/m 幕墙自重线荷载:Gk=(GAkl×Bl+GAkr×Br)/2000=(450×1.5+450×1.2)/2000=0.6075kN/mNk: 立柱受力:Nk=γ0×Gk×Hv=1.1×0.6075×6=4.0095kNN: 立柱受力设计值:rG: 结构自重分项系数: 1.2N=1.2×Nk=1.2×4.0095=4.8114kNσ: 立柱计算强度(N/mm2)A: 立柱型材截面积: 17.8269cm2 M: 立柱弯矩: 4.35508kN·mWx2: 立柱截面抗弯矩: 66.8552cm3γ: 塑性发展系数: 1.05 σ=N ×10/A+M ×103/1.05/Wx2=4.8114×10/17.8269+4.35508×103/1.05/66.8552 =64.739N/mm 264.739N/mm 2 ≤ｆa=85.5N/mm 2 立柱强度满足要求 4. 立柱的刚度计算: 校核依据: Umax ≤L/180 Dfmax: 立柱最大允许挠度:通过有限元分析计算得到立梃的挠度图如下:D m a x =8.848m mÁ¢ÖùλÒÆͼ1200180018001200最大挠度发生在3m 处Dfmax=Hvmax/180×1000=1.8/180×1000=10mm立柱最大挠度Umax 为: 8.84825mm ≤10mm 挠度满足要求5. 立柱抗剪计算:校核依据: τmax ≤[τ]=49.6N/mm 2通过有限元分析计算得到立柱的剪力图如下:最大剪力发生在1.2m 处Q m a x =5.242k NÁ¢Öù¼ôÁ¦Í¼1200180018001200τ: 立梃剪应力:Q: 立梃最大剪力: 5.24223kNSs: 立柱型材截面面积矩: 47.8233cm3 Ix: 立柱型材截面惯性矩: 634.118cm4 t: 立柱壁厚: 3.5mmτ=Q×Ss×100/Ix/t=5.24223×47.8233×100/634.118/3.5 =11.2958N/mm211.2958N/mm2≤49.6N/mm2立柱抗剪强度可以满足。

计算书（一）、工程概况（二）．设计参数1．玻璃幕墙最高标高为62m,取62m处风压变化系数μz=1.482．基本风压Ｗ＝0.35KN/m23.年最大温差 : △Ｔ＝80 Ｃ4.玻璃厚度取： 6 1.2=7.2mm（三）、荷载及作用1. 风荷载标准值计算：WK =βD·μS·μZ·WWK：作用在幕墙上的风荷载标准值KN/m2；βD ：阵风风压系数, 取βD=2.25；μS：风荷载体型系数±1.5；μZ：60米高处风压变化系数1.48（C类）；10米高处风压变化系数0.71（C类）W：基本风压：北京地区取0.35KN/m2WK1=βD·μS·μZ·W=2.25×(±1.5)×1.48×0.35 =±1.78 KN/m2WK2=βD·μS·μZ·W=2.25×(±1.5)×0.71×0.35=±0.838KN/m2按《规范》取WK2=±1.0KN/m22．幕墙构件重力荷载玻璃为6(钢化)+12A+6(钢化)Gb=25.6 0.006 2=0.3072KN/m2幕墙所用铝材、附件：GL=0.11KN/m2单元玻璃幕墙自重荷载:G = Gb + GL=0.3072+0.11=0.42KN/m2幕墙单元构件重量:G1=G·L1·b1=0.42 1.228 2.5=1.29KN幕墙最大玻璃块重量:G2=Gb•L2·b2=0.3072×1.228×2.157=0.81KN3．玻璃幕墙构件所受的地震作用：A.幕墙平面外的水平地震作用:qE K =βE·αm a x·G1qE K：水平地震作用标准值（KN）；βE：动力放大系数取3.0；αm a x：水平地震影响系数最大值按8度抗震设防设计取0.16G：幕墙构件(墙面和骨架)的重力: G1=1.29KN;qE K =βE·αh m a x·G1=3 0.16 1.29=0.62KNB.幕墙平面内的垂直地震作用:PE G =βE·αm a x·G1PE G：幕墙构件在平面内的垂直地震作用:KN/m2βE：动力放大系数,取3.0αv m a x：地震垂直作用影响系数，按烈度8度抗震设计设防取0.08G1：单元玻璃幕墙构件自重1.29KNPE G=3 0.08 1.29=0.31KNC.垂直于幕墙平面分布水平地震作用，qE = FE k/A=βE·αm a x·G1/AA：玻璃幕墙构件面积1.228 2.5=3.07m2qE=0.62/3.07=0.2KN/m24. 玻璃幕墙所受荷载与作用效应的组合：(强度计算时用)A.水平荷载和作用效应组合：（最不利组合）S1 = ΨW·γW·WK+ΨE·γE·qEa.水平荷载和作用效应的分项系数γW ：风荷载分项系数, γW=1.4γE ：地震作用分项系数,γE=1.3b.水平荷载和作用效应的组合系数ΨW ：风荷载组合系数, ΨW=1.0ΨE ：地震作用组合系数,ΨE=0.6WK ：风荷载标准值，WK=1.78KN/m2qE : 垂直于幕墙平面分布水平地震作用，qE=0.2KN/m2S11=1.4 1.0 1.78+0.6 1.3 0.2 =2.65KN/m2S12=1.4 1.0 1.0+0.6 1.3 0.2 =1.56KN/m2B.垂直方向荷载和作用效应组合:(最不利组合)S2 =ΨG·γG·SG+ΨE·γE·qEa.荷载和作用组合的分项系数γG ：重力荷载分项系数, γG=1.2γE ：地震荷载分项系数, γE=1.3b.垂直荷载和效应组合系数ΨG :重力荷载组合系数,ΨG=1ΨE :地震荷载组合系数,ΨE=1SG : 单元玻璃幕墙构件重量，SG=G=1.29KNqE : 单元玻璃幕墙构件平面内的垂直地震作用,qE=0.31KNS2=1×1.2×1.29+1×1.3×0.31=1.95KN5. 玻璃幕墙所受荷载与作用效应的组合：(挠度计算时用)水平荷载和作用效应组合：（最不利组合）S31 =ΨW·rW·WK+ΨE·rE·qEa.水平荷载和作用效应的分项系数rW ：风荷载分项系数,rW=1.0rE ：地震作用分项系数,rE=1.0b.水平荷载和作用效应的组合系数ΨW ：风荷载组合系数,ΨW=1ΨE ：地震作用组合系数,ΨE=0.6WK ：风荷载标准值，WK=1.78KN/m2qE : 垂直于幕墙平面分布水平地震作用，qE=0.2KN/m2S31=1.0 1.0 1.78+0.6 1.0 0.2=1.9KN/m2S32=1.0 1.0 1.0+0.6 1.0 0.2=1.12KN/m2（四）、玻璃幕墙的验算1.幕墙杆件的强度验算：幕墙标高最高的为LMC004，标高为61.10m，竖挺地脚间距为2500，水平间距为1228.5；地脚间距最大的为LM0O2,标高为9.6m，竖挺水平间距为1228.5mm,地脚间距为4100mm。

计算书（一）、工程概况（二）．设计参数1．玻璃幕墙最高标高为62m,取62m处风压变化系数μz=1.482．基本风压Ｗ＝0.35KN/m23.年最大温差 : △Ｔ＝80 Ｃ4.玻璃厚度取： 6 1.2=7.2mm（三）、荷载及作用1. 风荷载标准值计算：WK =βD·μS·μZ·WWK：作用在幕墙上的风荷载标准值KN/m2；βD ：阵风风压系数, 取βD=2.25；μS：风荷载体型系数±1.5；μZ：60米高处风压变化系数1.48（C类）；10米高处风压变化系数0.71（C类）W：基本风压：北京地区取0.35KN/m2WK1=βD·μS·μZ·W=2.25×(±1.5)×1.48×0.35 =±1.78 KN/m2WK2=βD·μS·μZ·W=2.25×(±1.5)×0.71×0.35=±0.838KN/m2按《规范》取WK2=±1.0KN/m22．幕墙构件重力荷载玻璃为6(钢化)+12A+6(钢化)Gb=25.6 0.006 2=0.3072KN/m2幕墙所用铝材、附件：GL=0.11KN/m2单元玻璃幕墙自重荷载:G = Gb + GL=0.3072+0.11=0.42KN/m2幕墙单元构件重量:G1=G·L1·b1=0.42 1.228 2.5=1.29KN幕墙最大玻璃块重量:G2=Gb•L2·b2=0.3072×1.228×2.157=0.81KN3．玻璃幕墙构件所受的地震作用：A.幕墙平面外的水平地震作用:qE K =βE·αm a x·G1qE K：水平地震作用标准值（KN）；βE：动力放大系数取3.0；αm a x：水平地震影响系数最大值按8度抗震设防设计取0.16G：幕墙构件(墙面和骨架)的重力: G1=1.29KN;qE K =βE·αh m a x·G1=3 0.16 1.29=0.62KNB.幕墙平面内的垂直地震作用:PE G =βE·αm a x·G1PE G：幕墙构件在平面内的垂直地震作用:KN/m2βE：动力放大系数,取3.0αv m a x：地震垂直作用影响系数，按烈度8度抗震设计设防取0.08G1：单元玻璃幕墙构件自重1.29KNPE G=3 0.08 1.29=0.31KNC.垂直于幕墙平面分布水平地震作用，qE = FE k/A=βE·αm a x·G1/AA：玻璃幕墙构件面积1.22832.5=3.07m2qE=0.62/3.07=0.2KN/m24. 玻璃幕墙所受荷载与作用效应的组合：(强度计算时用)A.水平荷载和作用效应组合：（最不利组合）S1 = ΨW·γW·WK+ΨE·γE·qEa.水平荷载和作用效应的分项系数γW ：风荷载分项系数, γW=1.4γE ：地震作用分项系数,γE=1.3b.水平荷载和作用效应的组合系数ΨW ：风荷载组合系数, ΨW=1.0ΨE ：地震作用组合系数,ΨE=0.6WK ：风荷载标准值，WK=1.78KN/m2qE : 垂直于幕墙平面分布水平地震作用，qE=0.2KN/m2S11=1.4 1.0 1.78+0.6 1.3 0.2 =2.65KN/m2S12=1.4 1.0 1.0+0.6 1.3 0.2 =1.56KN/m2B.垂直方向荷载和作用效应组合:(最不利组合)S2 =ΨG·γG·SG+ΨE·γE·qEa.荷载和作用组合的分项系数γG ：重力荷载分项系数, γG=1.2γE ：地震荷载分项系数, γE=1.3b.垂直荷载和效应组合系数ΨG :重力荷载组合系数,ΨG=1ΨE :地震荷载组合系数,ΨE=1SG : 单元玻璃幕墙构件重量，SG=G=1.29KNqE : 单元玻璃幕墙构件平面内的垂直地震作用,qE=0.31KNS2=1×1.2×1.29+1×1.3×0.31=1.95KN5. 玻璃幕墙所受荷载与作用效应的组合：(挠度计算时用)水平荷载和作用效应组合：（最不利组合）S31 =ΨW·rW·WK+ΨE·rE·qEa.水平荷载和作用效应的分项系数rW ：风荷载分项系数,rW=1.0rE ：地震作用分项系数,rE=1.0b.水平荷载和作用效应的组合系数ΨW ：风荷载组合系数,ΨW=1ΨE ：地震作用组合系数,ΨE=0.6WK ：风荷载标准值，WK=1.78KN/m2qE : 垂直于幕墙平面分布水平地震作用，qE=0.2KN/m2S31=1.0 1.0 1.78+0.6 1.0 0.2=1.9KN/m2S32=1.0 1.0 1.0+0.6 1.0 0.2=1.12KN/m2（四）、玻璃幕墙的验算1.幕墙杆件的强度验算：幕墙标高最高的为LMC004，标高为61.10m，竖挺地脚间距为2500，水平间距为1228.5；地脚间距最大的为LM0O2,标高为9.6m，竖挺水平间距为1228.5mm,地脚间距为4100mm。
