万用表检查判断可控硅的好坏及极性方法可控硅极性和好坏可以用指针万用表或数字万用表进行推断，下面电工学习网我分别介绍这两种万用表在可控硅极性和好坏测量过程中的使用方法。
1、使用指针万用表检查可控硅极性和好坏方法依据PN结原理，可控硅三个极之间的电阻值，可用欧姆挡“R×10”或“R×100”挡测量来判别好坏。
可控硅的掌握极G与阴极K之间是一个PN结，在正常状况下，它的正向电阻在几十欧到几百欧之间，一般反向电阻比正向电阻要大。
有时测得掌握极反向电阻较小，不肯定说明掌握极特性差，主要应看其是否符合PN结的特点。
2、使用数字万用表检查可控硅极性和好坏方法推断可控硅的电极数字万用表拨至二极管挡，红表笔接某一电极，黑表笔分别接触另外两个电极。
假如其中有一次显示电压为零点几伏，则此时红表笔接的是掌握极G，黑表笔接的是阴极K，余下的则是阳极A。
假如两次都显示溢出，说明红表笔接的不是掌握极，需更换电极重测。
测试可控硅的触发力量数字万用表拨至PNP挡，此时hFE插口上的两个E孔带正电，C孔带负电，电压为2.8V。
可控硅的三个电极各用一根导线引出，阳极A、阴极K引线分别插人E孔和C孔，掌握极G悬空。
此时可控硅关断，阳极电流为零，将显示000。
把掌握极G插人另一个E孔。
显示值将从000开头快速增加，直到显示溢出符号后，马上又变成000，然后再次从000变到溢出，这样周而复始。
采纳此法可确定可控硅的触发是否牢靠。
但这样的测试由于电流较大，应尽量缩短测试时间。
必要时也可在可控硅的阳极上串一只几百欧的爱护电阻。
假如使用NPN挡，可控硅阳极A应接C孔，阴极K接E孔，以保证所加的是正向电压。
检查触发力量时，掌握极不要插人B孔，因B 孔的电压较低，可控硅无法导通。
检查双向晶闸管（可控硅）的好坏方法:（六祖故乡人编）一、双向晶闸管作电子开关使用，能控制交流负载（例如白炽灯）的通断，根据白炽灯的亮灭情况，可判断双向晶闸管的好坏。
电路如图1所示。
将220V交流电源的任意一端接T2，另一端经过220V、100W白炽灯接T1。
触发电路由开关S和门极限流电阻R组成。
S选用耐压220VAC的小型钮子开关或拉线开关。
R的阻值取100～330Ω，R值取得过大，会减小导通角。
下面个绍检查步骤：第一步，先将S断开，此时双向晶闸管关断，灯泡应熄灭。
若灯泡正常发光，则说明双向晶闸管T1- T2极间短路，管子报废；如果灯泡轻微发光，表明T1-T2漏电流太大，管子的性能很差。
出现上述两种情况，应停止试验。
第二步：闭合S，因为门极上有触发信号，所以只需经过几微秒的时间，双向晶闸管即导通通，白炽灯上有交流电流通过而正常发光。
具体工作过程分析如下：在交流电的正半周，设Ua＞Ub，则T2为正，T1为负，G相对于T2也为负，双向晶闸管按照T2-T1的方向导通。
在交流电的负半周，设Ua＜Ub，则T2为负，T1为正，G相对于T2也为正，双向晶闸管沿着T1→T2的方向导通。
综上所述，仅当S闭合时灯泡才能正常发光，说明双向晶闸管质量良好。
如果闭合时灯泡仍不发光，证明门极已损坏。
（六祖故乡人编）注意事项：（1）本方法只能检查耐压在400V以下的双向晶闸管。
对于耐压值为100V、200V的双向晶闸管，需借助自耦调压器把220V交流电压降到器件耐压值以下。
（2）T1和T2的位置不得接反，否则不能触发双向晶闸管。
（3）具体到Ua、Ub中的哪一端接火线（相线），哪端接零线，可任选。
（4）利用双向晶闸管作电子开关比机械开关更加优越。
因为只需很低的控制功率，就能控制相当大的电流，它不存在触点抖动问题，动作速度极快，在关断时也不会出现电弧现象。
实际应用时，图5.9.14中的开关S可用固态继电器、干簧继电器、光电继电器等代替。
可控硅好坏如何测量 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】一、可控硅的特性可控硅分单向可控硅、双向可控硅。
单向可控硅有阳极A、阴极K、控制极G三个引出脚。
双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。
只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。
此时A、K间呈低阻导通状态，阳极 A与阴极K间压降约1V。
单向可控硅导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。
只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。
单向可控硅一旦截止，即使阳极A和阴极K间又重新加上正向电压，仍需在控制极G 和阴极K间有重新加上正向触发电压方可导通。
单向可控硅的导通与截止状态相当于开关的闭合与断开状态，用它可制成无触点开关。
双向可控硅第一阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极 A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。
此时A1、A2间压降也约为1V。
双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。
只有当第一阳极A1、第二阳极A2电流减小，小于维持电流或A1、A2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。
二、可控硅的管脚判别晶闸管管脚的判别可用下述方法：先用万用表R*1K挡测量三脚之间的阻值，阻值小的两脚分别为控制极和阴极，所剩的一脚为阳极。
再将万用表置于R*10K挡，用手指捏住阳极和另一脚，且不让两脚接触，黑表笔接阳极，红表笔接剩下的一脚，如表针向右摆动，说明红表笔所接为阴极，不摆动则为控制极。
三、单向可控硅的检测万用表选电阻R*1Ω挡，用红、黑两表笔分别测任意两引脚间正反向电阻直至找出读数为数十欧姆的一对引脚，此时黑表笔的引脚为控制极G，红表笔的引脚为阴极K，另一空脚为阳极A。

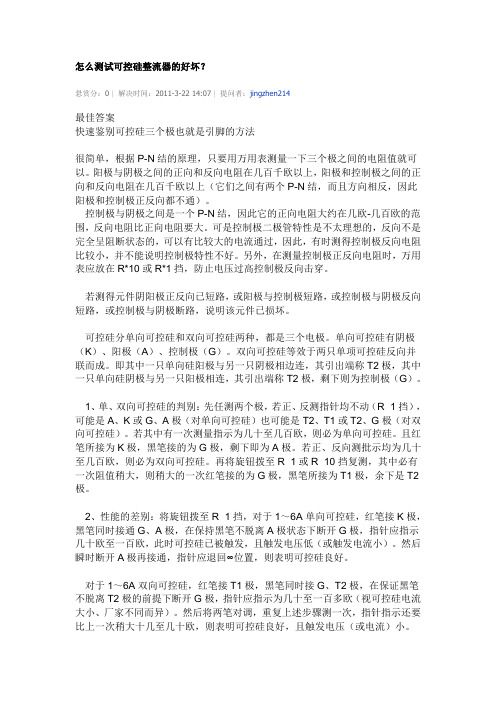

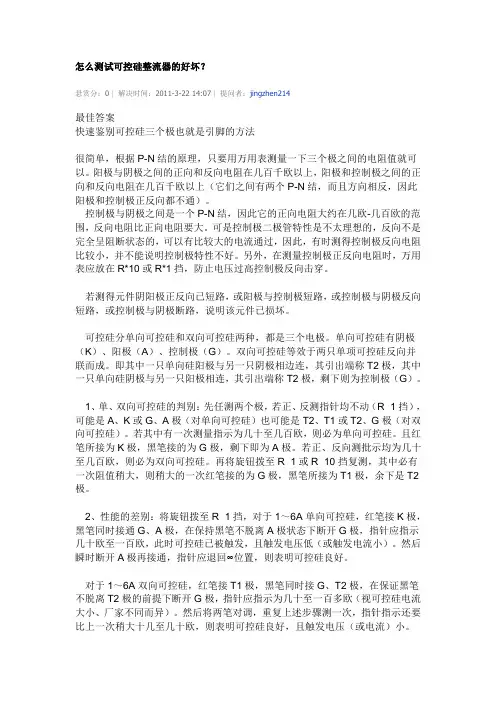

怎么测试可控硅整流器的好坏？悬赏分：0 |解决时间：2011-3-22 14:07 |提问者：jingzhen214最佳答案快速鉴别可控硅三个极也就是引脚的方法很简单，根据P-N结的原理，只要用万用表测量一下三个极之间的电阻值就可以。
阳极与阴极之间的正向和反向电阻在几百千欧以上，阳极和控制极之间的正向和反向电阻在几百千欧以上（它们之间有两个P-N结，而且方向相反，因此阳极和控制极正反向都不通）。
控制极与阴极之间是一个P-N结，因此它的正向电阻大约在几欧-几百欧的范围，反向电阻比正向电阻要大。
可是控制极二极管特性是不太理想的，反向不是完全呈阻断状态的，可以有比较大的电流通过，因此，有时测得控制极反向电阻比较小，并不能说明控制极特性不好。
另外，在测量控制极正反向电阻时，万用表应放在R*10或R*1挡，防止电压过高控制极反向击穿。
若测得元件阴阳极正反向已短路，或阳极与控制极短路，或控制极与阴极反向短路，或控制极与阴极断路，说明该元件已损坏。
可控硅分单向可控硅和双向可控硅两种，都是三个电极。
单向可控硅有阴极（K）、阳极（A）、控制极（G）。
双向可控硅等效于两只单项可控硅反向并联而成。
即其中一只单向硅阳极与另一只阴极相边连，其引出端称T2极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。
1、单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向可控硅）也可能是T2、T1或T2、G极（对双向可控硅）。
若其中有一次测量指示为几十至几百欧，则必为单向可控硅。
且红笔所接为K极，黑笔接的为G极，剩下即为A极。
若正、反向测批示均为几十至几百欧，则必为双向可控硅。
再将旋钮拨至R×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。
2、性能的差别：将旋钮拨至R×1挡，对于1～6A单向可控硅，红笔接K极，黑笔同时接通G、A极，在保持黑笔不脱离A极状态下断开G极，指针应指示几十欧至一百欧，此时可控硅已被触发，且触发电压低（或触发电流小）。
用数字万用表测可控硅的好坏、单向可控硅的引脚区分对可控硅的引脚区分，有的可从外形封装加以判别，如外壳就为阳极，阴极引线比控制极引线长。
从外形无法判断的可控硅，可用万用表R X100或R X1K挡，测量可控硅任意两管脚间的正反向电阻，当万用表指示低阻值（几百欧至几千欧的范围）时，黑表笔所接的是控制极G,红表笔所接的是阴极C,余下的一只管脚为阳极A。
二、单向可控硅的性能检测可控硅质量好坏的判别可以从四个方面进行。
第一是三个PN 结应完好；第二是当阴极与阳极间电压反向连接时能够阻断，不导通；第三是当控制极开路时，阳极与阴极间的电压正向连接时也不导通；第四是给控制极加上正向电流，给阴极与阳极加正向电压时，可控硅应当导通，把控制极电流去掉，仍处于导通状态。
用万用表的欧姆挡测量可控硅的极间电阻，就可对前三个方面的好坏进行判断。
具体方法是：用R X k或R X0k挡测阴极与阳极之间的正反向电阻（控制极不接电压），此两个阻值均应很大。
电阻值越大，表明正反向漏电电流愈小。
如果测得的阻值很低，或近于无穷大，说明可控硅已经击穿短路或已经开路，此可控硅不能使用了用RX1k或R X IOk挡测阳极与控制极之间的电阻，正反向测量阻值均应几百千欧以上,若电阻值很小表明可控硅击穿短路。
用R X1k 或R X1OO 挡，测控制极和阴极之间的PN 结的正反向电阻在几千欧左右，如出现正向阻值接近于零值或为无穷大，表明控制极与阴极之间的PN 结已经损坏。
反向阻值应很大，但不能为无穷大。
正常情况是反向阻值明显大于正向阻值。
万用表选电阻R X1 挡，将黑表笔接阳极，红表笔仍接阴极，此时万用表指针应不动。
红表笔接阴极不动，黑表笔在不脱开阳极的同时用表笔尖去瞬间短接控制极，此时万用表电阻挡指针应向右偏转，阻值读数为1O 欧姆左右。
如阳极接黑表笔，阴极接红表笔时，万用表指针发生偏转，说明该单向可控硅已击穿损坏。
四、可控硅的使用注意事项选用可控硅的额定电压时，应参考实际工作条件下的峰值电压的大小，并留出一定的余量。

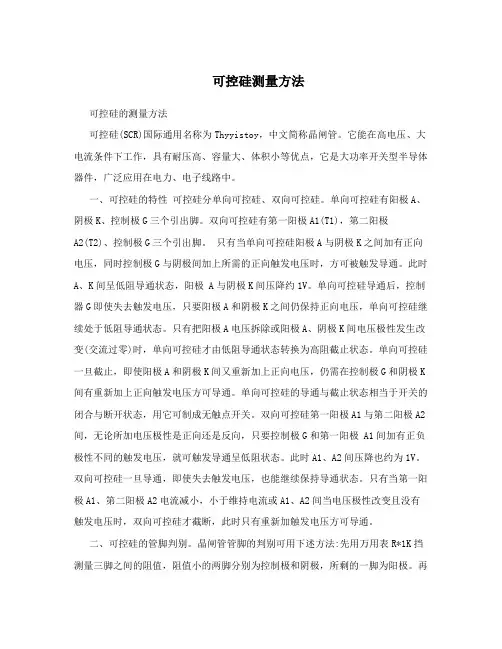

可控硅测量方法可控硅的测量方法可控硅(SCR)国际通用名称为Thyyistoy，中文简称晶闸管。
它能在高电压、大电流条件下工作，具有耐压高、容量大、体积小等优点，它是大功率开关型半导体器件，广泛应用在电力、电子线路中。
一、可控硅的特性可控硅分单向可控硅、双向可控硅。
单向可控硅有阳极A、阴极K、控制极G三个引出脚。
双向可控硅有第一阳极A1(T1)，第二阳极A2(T2)、控制极G三个引出脚。
只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。
此时A、K间呈低阻导通状态，阳极 A与阴极K间压降约1V。
单向可控硅导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。
只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变(交流过零)时，单向可控硅才由低阻导通状态转换为高阻截止状态。
单向可控硅一旦截止，即使阳极A和阴极K间又重新加上正向电压，仍需在控制极G和阴极K 间有重新加上正向触发电压方可导通。
单向可控硅的导通与截止状态相当于开关的闭合与断开状态，用它可制成无触点开关。
双向可控硅第一阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极 A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。
此时A1、A2间压降也约为1V。
双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。
只有当第一阳极A1、第二阳极A2电流减小，小于维持电流或A1、A2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。
二、可控硅的管脚判别。
晶闸管管脚的判别可用下述方法:先用万用表R*1K挡测量三脚之间的阻值，阻值小的两脚分别为控制极和阴极，所剩的一脚为阳极。
再将万用表置于R*10K挡，用手指捏住阳极和另一脚，且不让两脚接触，黑表笔接阳极，红表笔接剩下的一脚，如表针向右摆动，说明红表笔所接为阴极，不摆动则为控制极。
用数字万用表测可控硅的好坏、单向可控硅的引脚区分对可控硅的引脚区分，有的可从外形封装加以判别，如外壳就为阳极，阴极引线比控制极引线长。
从外形无法判断的可控硅，可用万用表R X100或R X1K挡，测量可控硅任意两管脚间的正反向电阻，当万用表指示低阻值（几百欧至几千欧的范围）时，黑表笔所接的是控制极G,红表笔所接的是阴极C,余下的一只管脚为阳极A。
二、单向可控硅的性能检测可控硅质量好坏的判别可以从四个方面进行。
第一是三个PN 结应完好；第二是当阴极与阳极间电压反向连接时能够阻断，不导通；第三是当控制极开路时，阳极与阴极间的电压正向连接时也不导通；第四是给控制极加上正向电流，给阴极与阳极加正向电压时，可控硅应当导通，把控制极电流去掉，仍处于导通状态。
用万用表的欧姆挡测量可控硅的极间电阻，就可对前三个方面的好坏进行判断。
具体方法是：用R X k或R X0k挡测阴极与阳极之间的正反向电阻（控制极不接电压），此两个阻值均应很大。
电阻值越大，表明正反向漏电电流愈小。
如果测得的阻值很低，或近于无穷大，说明可控硅已经击穿短路或已经开路，此可控硅不能使用了用RX1k或R X IOk挡测阳极与控制极之间的电阻，正反向测量阻值均应几百千欧以上,若电阻值很小表明可控硅击穿短路。
用R X1k 或R X1OO 挡，测控制极和阴极之间的PN 结的正反向电阻在几千欧左右，如出现正向阻值接近于零值或为无穷大，表明控制极与阴极之间的PN 结已经损坏。
反向阻值应很大，但不能为无穷大。
正常情况是反向阻值明显大于正向阻值。
万用表选电阻R X1 挡，将黑表笔接阳极，红表笔仍接阴极，此时万用表指针应不动。
红表笔接阴极不动，黑表笔在不脱开阳极的同时用表笔尖去瞬间短接控制极，此时万用表电阻挡指针应向右偏转，阻值读数为1O 欧姆左右。
如阳极接黑表笔，阴极接红表笔时，万用表指针发生偏转，说明该单向可控硅已击穿损坏。
四、可控硅的使用注意事项选用可控硅的额定电压时，应参考实际工作条件下的峰值电压的大小，并留出一定的余量。

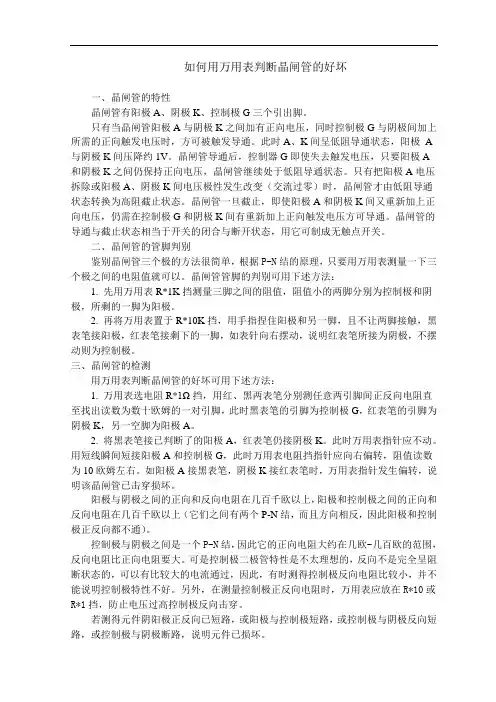

如何用万用表判断晶闸管的好坏一、晶闸管的特性晶闸管有阳极A、阴极K、控制极G三个引出脚。
只有当晶闸管阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。
此时A、K间呈低阻导通状态，阳极A 与阴极K间压降约1V。
晶闸管导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，晶闸管继续处于低阻导通状态。
只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，晶闸管才由低阻导通状态转换为高阻截止状态。
晶闸管一旦截止，即使阳极A和阴极K间又重新加上正向电压，仍需在控制极G和阴极K间有重新加上正向触发电压方可导通。
晶闸管的导通与截止状态相当于开关的闭合与断开状态，用它可制成无触点开关。
二、晶闸管的管脚判别鉴别晶闸管三个极的方法很简单，根据P-N结的原理，只要用万用表测量一下三个极之间的电阻值就可以。
晶闸管管脚的判别可用下述方法：1. 先用万用表R*1K挡测量三脚之间的阻值，阻值小的两脚分别为控制极和阴极，所剩的一脚为阳极。
2. 再将万用表置于R*10K挡，用手指捏住阳极和另一脚，且不让两脚接触，黑表笔接阳极，红表笔接剩下的一脚，如表针向右摆动，说明红表笔所接为阴极，不摆动则为控制极。
三、晶闸管的检测用万用表判断晶闸管的好坏可用下述方法：1. 万用表选电阻R*1Ω挡，用红、黑两表笔分别测任意两引脚间正反向电阻直至找出读数为数十欧姆的一对引脚，此时黑表笔的引脚为控制极G，红表笔的引脚为阴极K，另一空脚为阳极A。
2. 将黑表笔接已判断了的阳极A，红表笔仍接阴极K。
此时万用表指针应不动。
用短线瞬间短接阳极A和控制极G，此时万用表电阻挡指针应向右偏转，阻值读数为10欧姆左右。
如阳极A接黑表笔，阴极K接红表笔时，万用表指针发生偏转，说明该晶闸管已击穿损坏。
阳极与阴极之间的正向和反向电阻在几百千欧以上，阳极和控制极之间的正向和反向电阻在几百千欧以上（它们之间有两个P-N结，而且方向相反，因此阳极和控制极正反向都不通）。

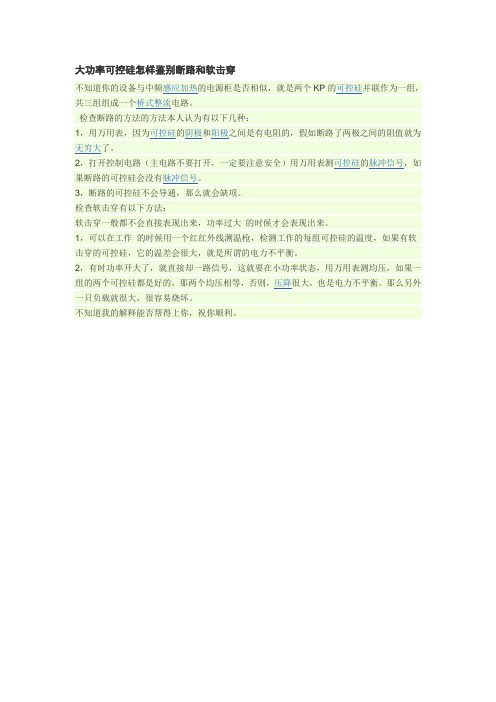

400A以上的大功率可控硅如何检测好坏？（注：平板型）
可控硅分单向可控硅和双向可控硅两种，都是三个电极。
单向可控硅有阴极（K）、阳极（A）、控制极（G）。
双向可控硅等效于两只单项可控硅反向并联而成。
即其中一只单向硅阳极与另一只阴极相边连，其引出端称T1极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。
1、单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向可控硅）也可能是T
2、T1或T2、G极（对双向可控硅）。
若其中有一次测量指示为几十至几百欧，则必为单向可控硅。
且红笔所接为K极，黑笔接的为G极，剩下即为A极。
若正、反向测指示均为几十至几百欧，则必为双向可控硅。
再将旋钮拨至R ×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。
2、性能的差别：将旋钮拨至R×1挡，对于1~6A单向可控硅，红笔接K极，黑笔同时接通G、A极，在保持黑笔不脱离A极状态下断开G极，指针应指示几十欧至一百欧，此时可控硅已被触发，且触发电压低（或触发电流小）。
然后瞬时断开A极再接通，指针应退回∞位置，则表明可控硅良好。
对于1~6A双向可控硅，红笔接T1极，黑笔同时接G、T2极，在保证黑笔不脱离T2极的前提下断开G极，指针应指示为几十至一百多欧（视可控硅电流大小、厂家不同而异）。
然后将两笔对调，重复上述步骤测一次，指针指示还要比上一次稍大十几至几十欧，则表明可控硅良好，且触发电压（或电流）小。
若保持接通A极或T2极时断开G极，指针立即退回∞位置，则说明可控硅触发电流太大或损坏。
提问者评价谢谢
朋友，我就用MF47型万用表测量元件的各种方式跟你说，你逐一看看，如果不懂，那么在提出啊。
二极管的测量判断二极管的管脚极性：用万用表R×100档或者R×1k 档，测量二极管的正反向电阻。
如果二极管是好的，总会测得一大一小两个阻值。
由于万用表的红表笔接表内电池负极，黑表笔接表内电池正极，而二极管正向偏置时，阻值较小，所以，当测得阻值较小时，黑表笔所接的是二极管的正极，红表笔所接的是二极管的负极。
反过来，当测得的阻值很大时，红表笔所接是二极管的正极，而黑表笔所接是二极管的负极。
判断二极管的好坏：用万用表测二极管的正反向电阻，如果正向电阻几十到几百欧姆，反向电阻200千欧姆以上，可以认为二极管是好的，如果正反向电阻无穷大，是管子内部断路，如果反向电阻很小，是管子内部短路，如果反向电阻比正向电阻大得不多，则是管子质量不好，使用起来效率较低。
实际使用万用表各档测量二极管时，获得的阻值是不一样的，因为ＰＮ结的阻值是随外加电压变化的，而万用表测电阻时，各档的表笔端电压不一样，所以万用表不同电阻档从同一个管子测得的阻值读书就不一样。
此外，测量小功率二极管时，不宜用电流较大的R×1档或者电压较高的R×10K档，以免烧坏管子。
三极管的测量三极管管脚极性的识别多数小功率三极管的管脚是等腰三角形排列，其顶点是基极，左边是发射极，右边是集电
极。
有的是从管底看，由管帽突出处顺时针排列为发射极，基极，集电极。
有的管型用管帽色点或者管脚塑料护套颜色来标明极性的，红色为集电极，绿色为发射极，白色是基极。
有的管型管脚是一字形排列，用集电极管脚较短，或者集电极与其它极距离最远来区别电极，中间是基极，另一个脚是发射极。
大功率管一般直接用外壳做集电极引出端。
有的在较高频率工作的三极管，为了屏蔽高频电磁干扰，管壳用一支脚引出，以准备接地或者接零，符合为ｄ，从管底看，由管壳边凸出处顺时针依次是发射极，基极，集电极，管壳引线。
大部分国产硅酮塑封三极管，从正对截角或剖去平面的方向看，从左到右依次是发射极，基极，集电极。
超小型三极管将截角的管脚焊片定为发射极，对面是脚是基极，垂直的第三个脚是集电极。
另外一种半球形超小型三极管，将球面朝上，从左到右，依次是基极，集电极，发射极。
三极管用万用表测量管脚极性用万用表R×100或者R×1K档分别测量各管脚间电阻，必有一只脚对其它两脚电阻值相似，那么这只脚是基极，如果红表笔（正表笔）接基极，测得与其它两脚电阻都小，那么这只管子是PNP管。
如果测得电阻很大，那么这个管子是NPN管。
找到基极后，分别测基极对其余两脚的正向电阻，其中阻值稍小的那个是集电极，另外一个是发射极，这是因为集电结较大，正偏导通电流也较大，所以电阻稍小一点。
三极管好坏大致判断利用三极管内PN结的单向导电性，检查各极间PN结的正反向电阻，如果相差较大说明管子是好的，如果正反向电阻都大，说明管子内部有断路或者PN结性能不好。
如果正反向电阻都小，说明管子极间短路或者击穿了。
三极管穿透电流测量判断用万用表检查管子的穿透电流Iceo，是通过测量集电极与发射极之间的反向阻值来估计的，如果穿透电流大，阻值就较小。
测PNP小功率锗管时，万用表R×100档正表笔接集电极，负表笔接发射极，相当于测三极管集电结承受反向电压时的阻值，高频管读数应在50千欧姆以上，低频管读数应在几千欧姆到几十千欧姆范围内，测NPN锗管时，表笔极性相反。
测NPN小功率硅管时，万用表R×1K档负表笔接集电极，正表笔接发射极，由于硅管的穿透电流很小，阻值应在几百千欧姆以上，一般表针不动或者微动。
测大功率三极管时，由于PN结大，一般穿透电流值较大，用万用表R×10档测量集电极与发射极间反向电阻，应在几百欧姆以上。
如果测得阻值偏小，说明管子穿透电流过大。
如果测试过程中表针缓缓向低阻方向摆动，说明管子工作不稳定。
如果用手捏管壳，阻值减小很多，说明管子热稳定性很差。
三极管放大系数β的测量估计：按测量三极管穿透电流的方法，再用手指同时捏住管子的集电极与基极，表针会迅速向低阻端摆动，摆动范围越大说明三极管放大系数β值越大。
可控硅分单向可控硅和双向可控硅两种，都是三个电极。
单向可控硅有阴极（K）、阳极（A）、控制极（G）。
双向可控硅等效于两只单项可控硅反向并联而成。
即其中一只单向硅阳极与另一只阴极相边连，其引出端称T1极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。
1、单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向可控硅）也可能是T
2、T1或T2、G极（对双向可控硅）。
若其中有一次测量指示为几十至几百欧，则必为单向可控硅。
且红笔所接为K极，黑笔接的为G极，剩下即为A极。
若正、反向测指示均为几十至几百欧，则必为双向可控硅。
再将旋钮拨至R×1或R×10挡复测，其中必有
一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。
2、性能的差别：将旋钮拨至R×1挡，对于1~6A单向可控硅，红笔接K极，黑笔同时接通G、A极，在保持黑笔不脱离A极状态下断开G极，指针应指示几十欧至一百欧，此时可控硅已被触发，且触发电压低（或触发电流小）。
然后瞬时断开A极再接通，指针应退回∞位置，则表明可控硅良好。
对于1~6A双向可控硅，红笔接T1极，黑笔同时接G、T2极，在保证黑笔不脱离T2极的前提下断开G极，指针应指示为几十至一百多欧（视可控硅电流大小、厂家不同而异）。
然后将两笔对调，重复上述步骤测一次，指针指示还要比上一次稍大十几至几十欧，则表明可控硅良好，且触发电压（或电流）小。
若保持接通A极或T2极时断开G极，指针立即退回∞位置，则说明可控硅触发电流太大或损坏。
