关节轴承sab标准关节轴承SAB标准是指用于卡车、重型机械、铁路车辆、航空航天、冶金设备、矿山机械、造纸机械、皮带输送机、起重机、农业机械等重载机械领域的关节轴承的标准。
该标准是国际标准化组织ISO标准的中国国家标准GB/T275-2017，下面对该标准的中文内容进行详细介绍。
1、标准简介该标准规定了关节轴承的基本结构、型号、尺寸、承载能力、刚度、精度、轴承润滑、使用寿命和安装方法等要求。
关节轴承是用于传输转动力矩的一种机械元件，通过其可将分离构件之间的位置误差、姿态误差和角度误差转化为转动中心的相对位移和转动。
2、标准分类GB/T275-2017标准根据其性能、结构、应用领域和技术水平，分为通用型和专用型。
通用型适用于多种场合的使用，专用型适用于针对某种特定机械需求而设计和生产的关节轴承。
3、结构类型GB/T275-2017标准规定了四种结构类型的关节轴承：1）球铰式关节轴承；2）球柄式关节轴承；3）滚子铰式关节轴承；4）直径缩小型关节轴承。
其中球铰式关节轴承是最常见的类型，适用于直线运动以及较小的旋转运动。
4、技术参数该标准规定了关节轴承的技术参数，包括轴承的基本尺寸、极限偏差值、静载荷、动载荷、刚度、轴承润滑和使用寿命等。
关节轴承在使用过程中，需要充分考虑其承载能力和耐磨损性等参数，以保证其长期稳定运行。
5、安装和维护GB/T275-2017标准规定了关节轴承的安装和维护要求，详细说明了轴承的安装位置、装配顺序、紧固力矩、润滑方式、加油量等细节问题。
在使用过程中需要及时检查润滑油的情况，保证轴承正常润滑，防止因润滑不良导致的轴承磨损和故障。
6、结论关节轴承是机械行业中最为重要的元件之一，它的质量和性能直接关系到机械设备的稳定运行和使用寿命。
GB/T275-2017标准规定了关节轴承的基本要求和标准化技术参数，为相关企业生产和使用关节轴承提供了参考和指导，有助于提升产品品质和整体竞争力。
国标关节轴承尺寸表国标关节轴承尺寸表是一种标准化的尺寸表，用于规定关节轴承的尺寸和公差。
关节轴承是一种常用的机械元件，广泛应用于各种工业设备和机械装置中。
具体的尺寸表可以根据不同的国家和地区的标准进行制定，本文将以国标为例，介绍关节轴承尺寸表的一般内容和使用方法。
一、关节轴承尺寸表的结构国标关节轴承尺寸表一般由以下几个部分组成：1. 表头：表头部分包含了关节轴承的型号、尺寸、公差等基本信息，用于快速查找和识别。
2. 尺寸列：尺寸列是关节轴承尺寸表的主要部分，按照从大到小的顺序排列，包含了关节轴承的各个尺寸参数，如外径、内径、宽度等。
3. 公差列：公差列用于表示关节轴承各个尺寸参数的允许偏差范围，包括上公差和下公差。
4. 其他列：根据需要，关节轴承尺寸表还可以包含其他有关参数，如重量、转速等。
二、关节轴承尺寸表的使用方法使用关节轴承尺寸表时，首先需要确定所需的关节轴承型号和尺寸。
在表头部分找到对应的型号，然后在尺寸列中找到需要的尺寸参数。
根据实际要求，可以选择适当的公差范围。
例如，如果需要找到一个外径为50mm，内径为30mm，宽度为20mm 的关节轴承，可以按照以下步骤进行查找：1. 找到表头，确定所需的关节轴承型号。
2. 在尺寸列中找到外径为50mm的行，再在该行中找到内径为30mm 的列。
3. 在对应的单元格中找到宽度为20mm的数值。
4. 根据公差列中的信息，确定所需的公差范围。
三、关节轴承尺寸表的注意事项在使用关节轴承尺寸表时，需要注意以下几点：1. 根据实际需要选择合适的关节轴承型号和尺寸，避免因尺寸不匹配而导致装配困难或使用效果不佳。
2. 注意关节轴承尺寸表中的单位，确保使用统一的单位进行尺寸对比和计算。
3. 在使用关节轴承尺寸表时，应结合实际情况考虑关节轴承的工作条件和要求，选择合适的公差范围。
4. 注意关节轴承尺寸表中的注释和说明，了解关节轴承的使用限制和注意事项。
5. 在使用关节轴承尺寸表时，应仔细查看表格中的数据，确保准确性和可靠性。

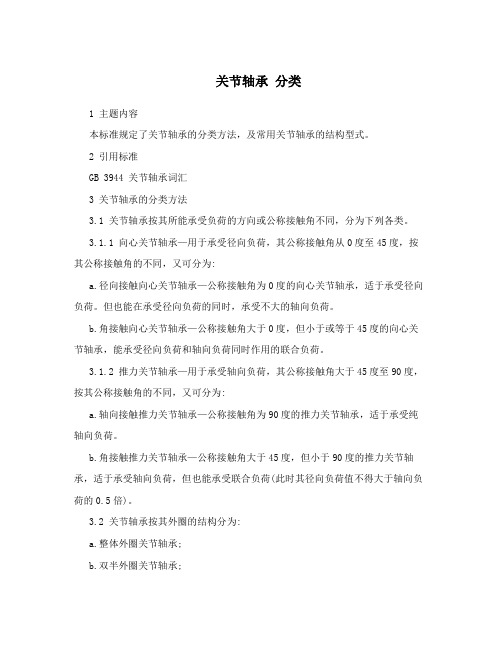

关节轴承分类1 主题内容本标准规定了关节轴承的分类方法，及常用关节轴承的结构型式。
2 引用标准GB 3944 关节轴承词汇3 关节轴承的分类方法3.1 关节轴承按其所能承受负荷的方向或公称接触角不同，分为下列各类。
3.1.1 向心关节轴承—用于承受径向负荷，其公称接触角从0度至45度，按其公称接触角的不同，又可分为:a.径向接触向心关节轴承—公称接触角为0度的向心关节轴承，适于承受径向负荷。
但也能在承受径向负荷的同时，承受不大的轴向负荷。
b.角接触向心关节轴承—公称接触角大于0度，但小于或等于45度的向心关节轴承，能承受径向负荷和轴向负荷同时作用的联合负荷。
3.1.2 推力关节轴承—用于承受轴向负荷，其公称接触角大于45度至90度，按其公称接触角的不同，又可分为:a.轴向接触推力关节轴承—公称接触角为90度的推力关节轴承，适于承受纯轴向负荷。
b.角接触推力关节轴承—公称接触角大于45度，但小于90度的推力关节轴承，适于承受轴向负荷，但也能承受联合负荷(此时其径向负荷值不得大于轴向负荷的0.5倍)。
3.2 关节轴承按其外圈的结构分为:a.整体外圈关节轴承;b.双半外圈关节轴承;c.单缝外圈关节轴承;d.双缝外圈(剖分外圈)关节轴承。
3.3 关节轴承按是否附有杆端或装于杆端上分为:a.一般关节轴承;b.杆端关节轴承。
3.4 关节轴承按其工作时是否需补充润滑剂分为:a.非自润滑关节轴承;b.自润滑关节轴承。
3.5 关节轴承按其所能承受负荷的方向、公称接触角和结构型式分为:a.向心关节轴承;b.角接触关节轴承;c.推力关节轴承;d.杆端关节轴承。
关节轴承标准尺寸
关节轴承是一种用于连接转动部件的轴承，常用于汽车、机械设备等
领域。
关节轴承的标准尺寸是指根据国际标准规定的尺寸制定的，以
确保不同厂家生产的轴承能够互相替换使用。
一般来说，关节轴承的标准尺寸包括轴承内径、外径、轴向长度、球
头直径等。
不同类型的关节轴承，其标准尺寸也有所不同。
例如，常
见的球头关节轴承，其内径一般为6~42mm，外径为16~80mm，轴向长度为18~140mm。
关节轴承的标准尺寸是十分重要的，因为它保证了不同厂家生产的轴
承可以互相替换使用。
这对于设备维护和维修来说十分方便，也减少
了生产商和用户的成本。
除了标准尺寸外，关节轴承还有一些性能参数需要注意。
例如，关节
轴承的承载能力、摩擦因数、耐久性等都是评估关节轴承质量的重要
指标。
在选购关节轴承时，不仅要考虑其标准尺寸，还要综合考虑这
些性能参数。
在使用关节轴承时，也需要注意一些问题。
例如，需要定期进行润滑、检查和维护，避免因磨损和故障导致设备损坏。
此外，关节轴承应避
免长时间负载运转，以免损坏。
总之，关节轴承的标准尺寸是确保不同厂家生产的轴承可以互相替换使用的重要保障。
在选购和使用关节轴承时，还需要综合考虑其性能参数，并注意定期维护和保养。
这样才能确保设备的正常运转和延长使用寿命。
关节轴承国标关节轴承是机械中非常重要的一种轴承，其主要用途是减轻机械转动的摩擦和负荷，使机械运动更加平稳和高效。
目前，针对关节轴承的设计、制造、检验和评定都有一整套完整的国家标准，以下是关节轴承国标的相关内容。
一、标准编号关节轴承国标的编号为GB/T 5677。
二、用途关节轴承主要用于机械传动中，在较大的角度范围内传递扭矩和转动，能够有效减轻机器转动时的摩擦和负载，保证机器运行的正常。
这个标准针对关节轴承的设计、制造、检验和评定等方面做出了具体规定，以便于保证其功能以及性能的质量。
三、分类根据结构形式不同，关节轴承可分为U型、H型、Y型、PHS型等多种类型。
根据不同的使用环境和要求，每种类型的关节轴承有不同的型号和规格。
四、材料关节轴承的材料应该选用优质的合金钢、铸铁、铝合金等高强度、高韧性和抗疲劳性能好的材料。
材料应该符合国家标准和行业标准的相应要求。
五、制造关节轴承的制造应该按照本国国家标准和行业标准的相应规定进行，制造工艺和条件应该符合相关要求。
六、检验关节轴承在制造过程中需要进行多次检验，以保证其性能和质量。
检验种类包括外观检验、尺寸检验、强度检验、耐磨性检验等。
七、标志关节轴承应该在外观上进行标志，包括型号、规格、制造厂家、批次等信息。
标志应该清晰、醒目、准确无误，以方便使用者对其进行识别和使用。
八、应用范围关节轴承国标适用于所有需使用关节轴承的设备、机械和设施，如工厂、机械厂、汽车制造厂、冶金厂、造船厂等。
使用者应该按照相关的规定和要求，正确使用和维护关节轴承，以保证其使用寿命和安全性。
总之，关节轴承国标GB/T 5677是制定和管理关节轴承行业的重要标准，具有指导性、约束性和推广性的特点，能够促进关节轴承的技术进步和产业发展。
关节轴承作为机械传动中不可或缺的部分，其性能和质量将直接影响到整个机械设备的运行和效率，因此使用者应该高度重视，按照国家标准和行业标准的相关要求进行正确的使用和维护。
关节轴承知识一、基本概念1 径向额定动载荷：关节轴承中的工作表面动应力达到最大许用应力时的径向载荷。
2 轴向额定动载荷：关节轴承中的工作表面动应力达到最大许用应力时的轴向载荷。
3 寿命：关节轴承的摩擦系数达到规定的极限值或关节轴承磨损量超过规定的极限值时关节轴承工作摆动的总次数。
4 径向当量动载荷：一恒定的径向载荷，在该载荷作用下，关节轴承中工作表面接触应力与实际载荷作用相当。
用于向心关节轴承、角接触关节轴承、杆端关节轴承同时承受径向载荷和轴向载荷时计算关节轴承使用寿命用。
一般情况下，对于向心、角接触关节轴承承受的轴向载荷推荐不要超过径向载荷的30％，杆端关节轴承承受的轴向载荷推荐不要超过径向载荷的20％5 轴向当量动载荷：一恒定的轴向载荷，在该载荷作用下，关节轴承中工作表面接触应力50％4 关节轴承配合选择的基本原则。
4.1 根据轴承的类型、尺寸、公差、游隙，轴承的工作条件，作用在轴承上载荷的大小、方向和性质，轴和外壳孔的材料，以及装拆方便等来进行轴承与轴和外壳孔配合的选择。
4.2 轴承的摆动套圈一般采用过盈配合，使轴承在载荷下工作时，套圈在轴和外壳孔的配合表面不产生磨损和相对转动现象。
4.3 为防止内圈与轴之间的滑动或爬行，内圈与轴应优先采用过盈配合，如果为装拆方便或由于采用浮动支承，而必须选用间隙配合时，轴颈表面必须淬硬。
4.4 选用过盈配合时，应考虑过盈量对径向游隙的影响。
对于必须使用较大过盈量的场合，应选用原始游隙大于基本组游隙值的轴承。
4.5 轴和外壳孔的公差带4.5.1 轴的公差带按表1的规定选取。
表1轴的公差带4.5.2 外壳孔的公差带按表2的规定选取四、关节轴承的寿命计算理论上计算关节轴承的使用寿命，都是假设关节轴承安装正确、常规加载、常温下工1 额定载荷的计算注：C ：外圈宽度 dm ：轴承球径 B ：内圈宽度 H ：轴承高度 2 滑动速度V= 2.9089×10-4 ×β×f ×dm β：摆动角 f ：摆动频率dm ：dm=§dm 为等效滑动球面直径，§为折算系数；向心为1，角接触为0.9，推力为0.7 dm ：轴承球径 3 名义接触压力p （小写）＝ k × CdP )(大写 （N/mm 2） （Cd ：额定动载荷）4 关节轴承使用寿命的计算关节轴承的使用寿命与轴承的承受载荷、滑动速度、摩擦副材料、当量动载荷系数、载荷特性（恒定载荷、脉动载荷、交变载荷）系数、温度寿命系数、滑动速度寿命系数、载荷寿命系数、轴承质量与润滑寿命系数、重润滑间隔寿命系数、重润滑摆角寿命系数有关。
安装使用说明书自润滑关节轴承大连三环复合材料技术开发有限公司目录一、自润滑关节轴承产品简介。
1二、自润滑关节轴承的结构。
1三、自润滑关节轴承的安装。
1四、自润滑关节轴承的润滑。
4五、自润滑关节轴承的密封。
4 七、自润滑关节轴承的维护。
4一、自润滑关节轴承产品简介：自润滑关节轴承是一种具有自润滑性能，球面滑动的摩擦的摆动轴承。
它具有承载能力高，摩擦系数小，可以自动调心，可同时承受径向和轴向载荷，不需维护，使用寿命长、适应范围广，正获得如水利工程等行业的日益广泛的应用。
二、自润滑关节轴承的结构：FZ系列自润滑关节轴承主要由内圈、外圈及镶嵌自润滑材料等组成。
根据轴承外圈的形式可分为单开缝、双半、双开缝结构自润滑关节轴承。
（如图一）三、关节轴承的安装：1安装前准备工作：(1) 应准备好所有必需的部件、工具及设备。
(2) 应仔细检查轴和外壳孔的配合表面的加工质量。
(3) 应清除毛刺，保证安装表面的清洁。
(4) 在安装准备工作没有完成前，切勿拆开轴承的包装，以免轴承受到污染。
2 轴承安装及注意事项在轴承安装准备工作完成后，即可进行关节轴承的安装。
整个安装过程应在干燥、清洁的环境中进行。
对于单开缝及双开缝结构关节轴承，应注意轴承负荷方向与开缝位置的关系（如图二所示）。
对于双半结构关节轴承则可不予考虑。
关节轴承的安装方式如图三示，自润滑关节轴承的装配方法参看图四。
(1) 拆开轴承的包装，将轴承表面的防锈油擦净。
(2) 为保证轴承初期运行的均匀磨损，需要在磨擦表面涂润滑脂（我厂随产品附带专用润滑脂）。
(3) 我们建议您设计安装吊具，尤其对于尺寸较大的轴承并且安装位置不利于安装的，可以方便您的安装顺利进行并可保证质量。
(4)请勿用手锤等硬物直接敲击轴承，以免造成轴承的损坏。
(5)安装轴承内圈时，严格禁止通过外圈传递力给内圈来进行安装，这样可能会损坏自润滑球面，造成轴承提前破坏。
(6)对于我公司生产的自润滑关节轴承须在室温下安装，禁止对其进行冷、热安装，以免损坏自润滑结构。

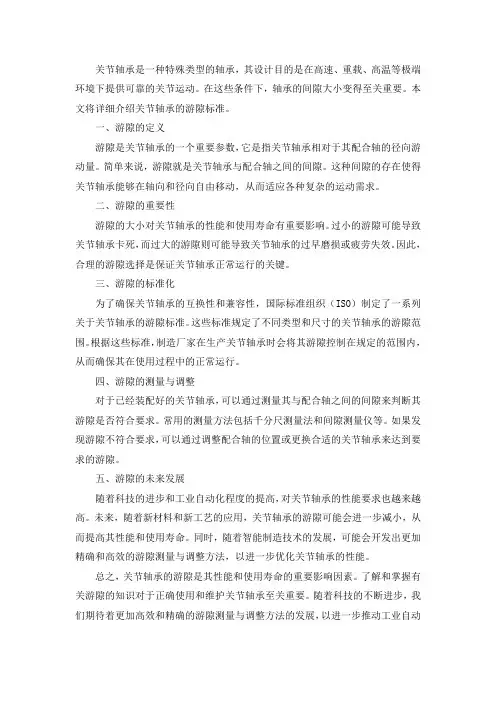

关节轴承是一种特殊类型的轴承，其设计目的是在高速、重载、高温等极端环境下提供可靠的关节运动。
在这些条件下，轴承的间隙大小变得至关重要。
本文将详细介绍关节轴承的游隙标准。
一、游隙的定义游隙是关节轴承的一个重要参数，它是指关节轴承相对于其配合轴的径向游动量。
简单来说，游隙就是关节轴承与配合轴之间的间隙。
这种间隙的存在使得关节轴承能够在轴向和径向自由移动，从而适应各种复杂的运动需求。
二、游隙的重要性游隙的大小对关节轴承的性能和使用寿命有重要影响。
过小的游隙可能导致关节轴承卡死，而过大的游隙则可能导致关节轴承的过早磨损或疲劳失效。
因此，合理的游隙选择是保证关节轴承正常运行的关键。
三、游隙的标准化为了确保关节轴承的互换性和兼容性，国际标准组织（ISO）制定了一系列关于关节轴承的游隙标准。
这些标准规定了不同类型和尺寸的关节轴承的游隙范围。
根据这些标准，制造厂家在生产关节轴承时会将其游隙控制在规定的范围内，从而确保其在使用过程中的正常运行。
四、游隙的测量与调整对于已经装配好的关节轴承，可以通过测量其与配合轴之间的间隙来判断其游隙是否符合要求。
常用的测量方法包括千分尺测量法和间隙测量仪等。
如果发现游隙不符合要求，可以通过调整配合轴的位置或更换合适的关节轴承来达到要求的游隙。
五、游隙的未来发展随着科技的进步和工业自动化程度的提高，对关节轴承的性能要求也越来越高。
未来，随着新材料和新工艺的应用，关节轴承的游隙可能会进一步减小，从而提高其性能和使用寿命。
同时，随着智能制造技术的发展，可能会开发出更加精确和高效的游隙测量与调整方法，以进一步优化关节轴承的性能。
总之，关节轴承的游隙是其性能和使用寿命的重要影响因素。
了解和掌握有关游隙的知识对于正确使用和维护关节轴承至关重要。
随着科技的不断进步，我们期待着更加高效和精确的游隙测量与调整方法的发展，以进一步推动工业自动化水平的提升。
关节轴承规则书————————————————————————————————作者: ————————————————————————————————日期:关节轴承规则书编制:审核:修订：时间:一、物料简介关节轴承的结构比滚动轴承简单,其主要是由一个有外球面的内圈和一个有内球面的外圈组成。
关节轴承一般用于速度较低的摆动运动（即角运动），由于滑动表面为球面形,亦可在一定角度范围内作倾斜运动(即调心运动)，在支承轴与轴壳孔不同心度较大时，仍能正常工作。
关节轴承能承受较大的负荷。
根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。
由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。
一般用于速度较低的摆动运动,和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。
自润滑关节轴承应用于水利、专业机械等行业。
关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备,汽车减震器,水利机械等行业。
关节轴承是球面滑动轴承,基本型是由具有球形滑动球面接触表面的内、外圈组成。
根据其结构和类型的不同,可承受径向载荷、轴向载荷，或者是径向、轴向同时作用的联合载荷。
因为关节轴承的球形滑动接触面积大，倾斜角大,同时还因为大多数关节轴承采取了特殊的工艺处理方法，如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等,因此有较大的载荷能力和抗冲击能力,并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点,即使安装错位也能正常工作。
因此，关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。
关节轴承可分向心关节轴承角接触关节轴承杆端关节轴承自润滑向心关节轴承自润滑角接触关节轴承自润滑推力关节轴承自润滑杆端关节轴承二、物料描述书写规范品名:关节轴承必须完善的技术参数：轴承代号物料名称组合顺序:品名＋轴承代号书写模板范例如下：品名必须完善的技术参数其他技术参数轴承代号举例说明关节轴承GＥ８0ＥS-２RS物料描述:关节轴承,ＧE80ＥS-2RS附加说明1、代号方法执行国家标准:GB/T３04.2－20０２2、外形尺寸执行国家标准：ＧＢ_T_91４６_2０0１,GB_T_９１6１/62/63/6４＿2001书写标准见举例说明栏书写标准三、单位书写要求关节轴承适用单位：套.四、规格型号中符号的规范4．1、半角英文大写字母：A、B、C、D、E、F、G、H、I、J、Ｋ、L、M、N、O、P、Q、Ｒ、S、T、U、V、W、X、Y、Z4．2、半角英文小写字母:ａ、ｂ、c、d、ｅ、ｆ、g、h、i、j、ｋ、ｌ、ｍ、ｎ、o、ｐ、q、r、s、t、ｕ、ｖ、w、ｘ、ｙ、z4.３、半角数学符号:0、1、2、３、４、5、6、7、8、9、．、=、＜、＞、≥、≤、+、/、＊、%、√、±说明:※所有符号必须为半角状态下输入的符号五、国家标准(企标)相关资料执行的国家标准ＧＢ_Ｔ_３０4．１_２005_关节轴承_分类ﻫＧB＿Ｔ_３04．２_２００2_关节轴承_代号方法ﻫGB＿Ｔ_304.3＿19９0_关节轴承_配合ﻫGＢ_T_３0４.9_200８_关节轴承_通用技术规则ﻫGB＿T_39４4_2002_关节轴承_词汇GB_T_914６_2001_关节轴承＿角接触关节轴承ﻫGB_Ｔ＿9161_2001_关节轴承_杆端关节轴承ﻫＧB＿T_9162＿2０01_关节轴承_推力关节轴承GB＿T＿9163_2001_关节轴承_向心关节轴承GＢ_T_9１６4_２０01_关节轴承_角接触关节轴承ﻫJB_Ｔ_10860_20０8_关节轴承＿动载荷与寿命试验规程关节轴承代号方法:GＢ＿T_304.2＿20０２内径代号:公制尺寸关节轴承的内径代号方法以内径毫米数直接表示，英制尺寸取内径毫米数的整数部分表示,单不标单位。
