二极体分类

二极体分类及作用基础整理
常用：in400x系列
续流二极体（fwd）：
续流二极体”由于在电路中起到续流的作用而得名，一般选择快速恢复二极体或者肖特基二极体来作为“续流二极体”，它在电路中一般用来保护元件不被感应电压击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成迴路，使其产生的高电动势在迴路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。

检波二极体：
检波通常为解调。

用于把迭加在高频载波上的低频讯号检出来的器件，它具有较高的检波效率和良好的频率特性。

检波二极体一般可选用点接触型锗二极体，例如2ap系列等。

选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极体。

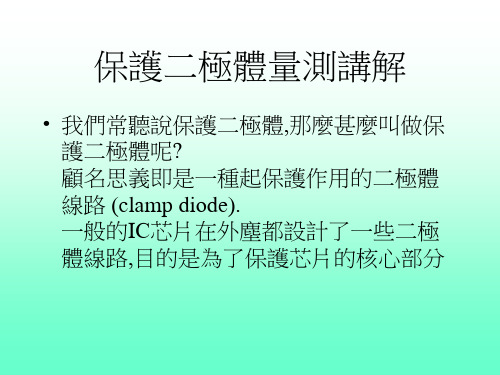

限幅二极体
就是将讯号的幅值限制在所需要的範围之内。

注意限幅与钳位的区别。

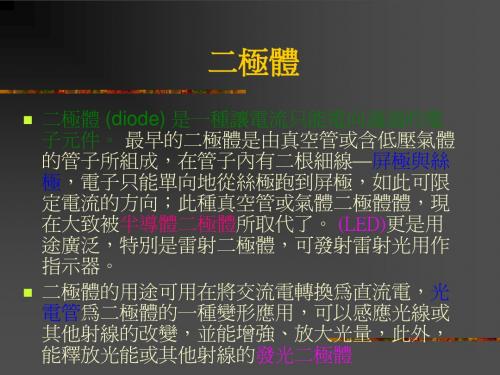

二极体的作用二极体的基本作用是什么二极体相信大家都有接触过，这是一种具有单向导电性的半导体元件，经常被广大电子爱好者应用于各种电路上，在各电路中完成各种不同功能以满足需要。

下面将您详细介绍二极体的作用都是什么。

【二极体的作用】一、二极体是什么晶体二极管为一个由p型半导体和n型半导体形成的p－n结，在其介面处两侧形成空间电荷层，并建有自建电场。

当不存在外加电压时，由于p－n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。

当外加的反向电压高到一定程度时，p－n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极体的击穿现象。

二、二极体的作用1、整流：利用二极体单向导电性，可以把方向交替变化的交流电变换成单一方向的脉冲直流电。

2、开关：二极体在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。

利用二极体的开关特性，可以组成各种逻辑电路。

3、限幅：二极体正向导通后，它的正向压降基本保持不变（矽管为0。

7V，锗管为0。

3V）。

利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。

4、续流：在开关电源的电感中和继电器等感性负载中起续流作用。

5、检波：在收音机中起检波作用。

6、变容：使用于电视机的高频头中。

7、显示：用于VCD、DVD、计算器等显示器上。

8、稳压：稳压二极体实质上是一个面结型矽二极体，稳压二极体工作在反向击穿状态。

在二极体的制造工艺上，使它有低压击穿特性。

稳压二极体的反向击穿电压恒定，在稳压电路中串入限流电阻，使稳压管击穿后电流不超过允许值，因此击穿状态可以长期持续并不会损坏。

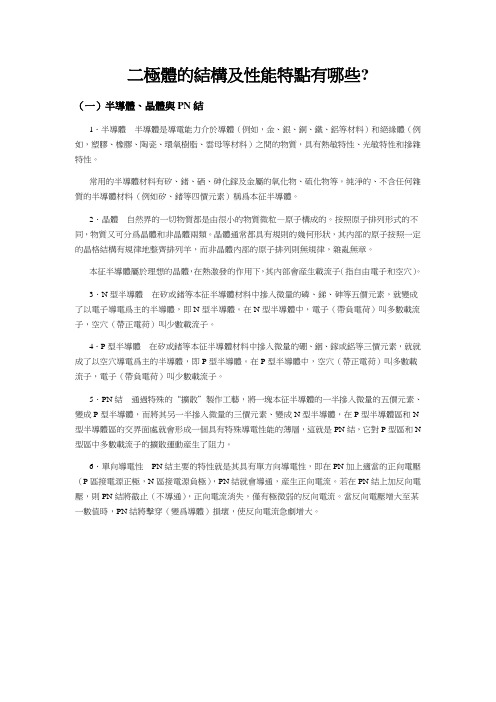

二極體的結構及性能特點有哪些?（一）半導體、晶體與PN結1．半導體半導體是導電能力介於導體（例如，金、銀、銅、鐵、鋁等材料）和絕緣體（例如，塑膠、橡膠、陶瓷、環氧樹脂、雲母等材料）之間的物質，具有熱敏特性、光敏特性和摻雜特性。

常用的半導體材料有矽、鍺、硒、砷化鎵及金屬的氧化物、硫化物等。

純淨的、不含任何雜質的半導體材料（例如矽、鍺等四價元素）稱爲本征半導體。

2．晶體自然界的一切物質都是由很小的物質微粒—原子構成的。

按照原子排列形式的不同，物質又可分爲晶體和非晶體兩類。

晶體通常都具有規則的幾何形狀，其內部的原子按照一定的晶格結構有規律地整齊排列羊，而非晶體內部的原子排列則無規律，雜亂無章。

本征半導體屬於理想的晶體，在熱激發的作用下，其內部會産生載流子（指自由電子和空穴）。

3．N型半導體在矽或鍺等本征半導體材料中摻入微量的磷、銻、砷等五價元素，就變成了以電子導電爲主的半導體，即N型半導體。

在N型半導體中，電子（帶負電荷）叫多數載流子，空穴（帶正電荷）叫少數載流子。

4．P型半導體在矽或鍺等本征半導體材料中摻入微量的硼、銦、鎵或鋁等三價元素，就就成了以空穴導電爲主的半導體，即P型半導體。

在P型半導體中，空穴（帶正電荷）叫多數載流子，電子（帶負電荷）叫少數載流子。

5．PN結通過特殊的“擴散”製作工藝，將一塊本征半導體的一半摻入微量的五價元素、變成P型半導體，而將其另一半摻入微量的三價元素、變成N型半導體，在P型半導體區和N 型半導體區的交界面處就會形成一個具有特殊導電性能的薄層，這就是PN結，它對P型區和N 型區中多數載流子的擴散運動産生了阻力。

6．單向導電性PN結主要的特性就是其具有單方向導電性，即在PN加上適當的正向電壓（P區接電源正極，N區接電源負極），PN結就會導通，産生正向電流。

若在PN結上加反向電壓，則PN結將截止（不導通），正向電流消失，僅有極微弱的反向電流。

當反向電壓增大至某一數值時，PN結將擊穿（變爲導體）損壞，使反向電流急劇增大。

场效应管的二极体值场效应管，又称为晶体管，是一种重要的电子元件，在现代电子技术中得到广泛应用。

它由N型或P型半导体材料制成，具有三个引脚：栅极（G）、漏极（D）和源极（S）。

本文将以场效应管的二极体为标题，介绍场效应管的基本原理、特性和应用。

一、场效应管的基本原理场效应管的二极体是指场效应管的两个PN结之间的区域。

PN结是由N型半导体和P型半导体的结合形成的，具有单向导电性。

场效应管通过在栅极施加电压来控制漏极-源极之间的电流。

当栅极电压为零时，场效应管处于截止状态，电流无法通过。

当栅极电压为正时，形成正偏压，使得PN结处于导通状态，电流能够通过。

栅极电压越高，漏极-源极之间的电流就越大。

二、场效应管的特性1. 高输入阻抗：场效应管的输入阻抗非常高，可以达到几百兆欧姆，这意味着输入信号所需要的电流非常小，可以避免对输入信号造成干扰。

2. 低输出阻抗：场效应管具有较低的输出阻抗，能够输出较大的电流和功率，适用于驱动负载电阻较小的应用。

3. 高增益：场效应管的电流放大倍数较高，可以将弱信号放大为较大的信号。

4. 快速响应：场效应管的开关速度较快，能够实现快速的开关操作。

三、场效应管的应用场效应管由于其特性优势，在电子电路中有着广泛的应用。

1. 放大器：场效应管可以作为放大器的核心元件，将输入信号放大到所需的幅度。

2. 开关：场效应管的开关速度快，可以用于开关电路，实现数字信号的开关操作。

3. 混频器：场效应管可以用于混频器电路，将不同频率的信号进行混合。

4. 电源稳压器：场效应管可以用于电源稳压器电路，实现对电源电压的稳定控制。

5. 电压比较器：场效应管可以用于电压比较器电路，实现对不同电压的比较。

场效应管的二极体是场效应管的重要组成部分，它通过栅极的电压来控制漏极-源极之间的电流。

场效应管具有高输入阻抗、低输出阻抗、高增益和快速响应等特性，广泛应用于放大器、开关、混频器、电源稳压器和电压比较器等电路中。

二极管rd的分类二极管（Diode）是一种最简单的半导体器件，它具有两个电极：一个是正极（也称为阳极），一个是负极（也称为阴极）。

根据二极管的特性和应用领域的不同，可以将二极管RD分为以下几类。

一、整流二极管整流二极管用于电力系统、电子设备和通信设备中，其主要作用是将交流电信号转换为直流电信号。

整流二极管只允许电流在一个方向上通过，因此具有单向导电特性。

它可以有效地防止逆向电流流过，从而起到保护电路的作用。

二、稳压二极管稳压二极管也被称为Zener二极管，是一种特殊的整流二极管。

它具有正向导电和反向击穿的特性。

在反向击穿状态下，稳压二极管能够保持电压稳定，使其在电路中起到稳压作用。

稳压二极管广泛应用于电源电路、电压调节器、测量仪器和电子设备中。

三、光电二极管光电二极管是一种能够将光信号转化为电信号的器件。

它通常由半导体材料制成，具有高灵敏度和快速响应的特点。

光电二极管广泛应用于光通信、光电转换、光电测量和光电检测等领域。

四、二极管激光器二极管激光器是一种利用直接半导体材料产生激光的器件。

它具有小体积、低功耗和高效率的特点，广泛应用于激光打印、光存储、光通信和医疗器械等领域。

五、肖特基二极管肖特基二极管是一种具有金属-半导体结构的二极管，它具有低反向电流、快速开关速度和高温特性的优点。

肖特基二极管广泛应用于高频电路、电源电路、开关电源和高温环境中的电子设备。

六、二极管整流桥二极管整流桥是由四个整流二极管组成的整流装置。

它能够将交流电信号转换为直流电信号，并具有较高的整流效率。

二极管整流桥广泛应用于电源电路、电力系统和电子设备中。

总结起来，二极管RD可以分为整流二极管、稳压二极管、光电二极管、二极管激光器、肖特基二极管和二极管整流桥等不同类型。

它们在各自的领域中发挥着重要的作用，为电子技术的发展做出了巨大贡献。

如何从外观上辨别二极体的正负极如何从外观上辨别二极体的正负极方法一：对于普通二极体，可以看管体表面，有白线的一端为负极。

方法二：对于发光二极体，引脚长的为正极，短的为负极。

方法三：如果引脚被剪得一样长了，发光二极体管体内部金属极较小的是正极，大的片状的是负极。

方法四：开启万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。

若有读数，则红表笔一端为正极；若读数为“1”，则黑表笔一端为正极。

如何从外观上区分电容正负极画上粗线的那个脚是负极二极体的正负极怎样判断，有的二极体黑色外观，一端有有万用表就很好判断，把万用表调到电阻档RX100以上，两个方向测阻值，电阻值小时，万用表负极表笔端是二极体的正极。

二极体的正负极利用万用表怎么辨别？1、首先，二极体上本身有标识。

在二极体的一端上有一条线（直插的二极体周围都有，贴片的是一个面上有）。

靠近线条这一端为负极，远离线条的那一端为正极。

2、万用表测量。

用Rx100或Rx1K档位，用两个表笔（表笔连线万用表的一端要确保连线正确）来回测量，一个方向测量阻值为无穷大，另一方向有读数（即指标动了，但不同性质的二极体，读数不同）。

当指标动了以后，黑笔连着的那端为正极，红笔那端为负极。

如果是数字方用表，直接选择欧姆档，测量结果一样。

如何区分变容二极体的正负极在外观上，一般负极有一个横杠。

有果有仪器，那就用一个低压电源如电池，串一个电阻看怎么接有电流就能分出来了。

如何看三针脚二极体的正负极中间那只脚为阴极(负极),两边两脚分别第一阳极(正极)和第二阳极(正极)。

如何确定整流二极体的正负极1.二极体特点是正向导通，反向截止。

发光二极体两端各接上电池正负极，亮说明接电池正极的为发光二极体正极，不亮则接电池正极的为发光二极体负极。

2.直流电路中电流方向是从高电位点流向低电位点。

简单说就是从电池的正极经过电路流向电池负极。

二极体有两个极，一个阳极一阴极。

分辨极性较简单，首先可看图表记。

2、ＬＥＤ的工作原理发光二极管（ＬＥＤ）是一种能把电能转化为光能的固体器件，它的结构主要由ＰＮ结芯片、电极和光学等系统组成。

ＬＥＤ的基本工作原理是一个电光转换的过程，当一个正向偏压施加于ＰＮ结两端，由于ＰＮ结势垒的降低，Ｐ区的正电荷将向Ｎ区扩散，Ｎ区的电子也向Ｐ区扩散，同时在两个区域形成非平衡电荷的积累。

由于电流注入产生的少数载流子相对不稳定，对于ＰＮ结系统，注入到价带中的非平衡空穴要与导带中的电子复合，其中多余的能量将以光的形式向外辐射，电子和空穴的能量差越大，产生的光子能量就越高。

能量级差大小不同，产生光的频率和波长就不同，相应的光的颜色就会不同。

LED工作原理如图2所示。

3、ＬＥＤ的光参数3.1 光通量光通量是光源在单位时间内发出的光量，即辐射功率（或辐射通量）能够被人眼视觉系统所感受到的那部分有效当量。

光通量的符号为Φ，单位为流明（Lｍ）。

根据光谱辐射通量Φ（λ），由下式可确定光通量：Φ=Km■Φ（λ）gV（λ）dλ式中，Ｖ（λ）—相对光谱光视效率；Km—辐射的光谱光视效能的最大值，单位为Lｍ/Ｗ。

１９７７年由国际计量委员会确定Km值为６８３Lm/W（λｍ＝５５５ｎｍ）.3.2 光强度光源在给定方向上的发光强度I是该光源在该方向的立体角元内传输的光通量ｄΦ除以该立体角元ｄΩ之商，即：I=■发光强度的单位是坎德拉（ｃｄ），１ｃｄ＝１Lｍ/１ｓｒ。

空间各个方向的光强之和就是光通量。

3.3 光亮度光源发光表面上某一点处的亮度L，是该面元ｄＳ在给定方向上的发光强度除以该面元在垂直于给定方向平面上的正投影面积之商，即：L=■单位为坎德拉每平方米（ｃｄ/ｍ２）。

当发光表面与测量方向垂直时，则ｃｏｓθ＝１。

3.4 光照度表面上一点的照度E是入射在包含该点面元上的光通量ｄΦ除以该面元面积ｄＳ之商。

即：E=■单位为勒克斯（Lｘ），１Lｘ＝１Lｍ/ｍ２。

LED的光参数还包括：光谱、色品坐标、主波长和色纯度、色温和相关色温、显色性和显色指数等。
