浅谈商业综合体暖通空调设计特点和常见问题商业综合体是指在一个建筑物或者一个区域内集合了商业、办公、住宅、酒店、娱乐等多种功能的综合性建筑群体。
在商业综合体的建筑中，暖通空调设计是一个重要的方面，直接影响到商业综合体的室内环境舒适度和能源消耗。
1. 多功能性：商业综合体的建筑群体通常包括商场、办公楼、住宅等不同的功能区域，每个区域的暖通空调需求都有所不同。
设计师需要根据不同区域的使用情况、用户需求和室内环境特点，提供多样化的室内温度和湿度控制方案。
2. 大空间需求：商业综合体的建筑规模通常较大，室内空间也较宽敞。
暖通空调系统需要具备较大的制冷和制热能力，以确保整个建筑物能够达到预定的温度要求，并能够快速调节温度，满足用户的需求。
3. 多样化的建筑形式：商业综合体的建筑外形通常多样化，包括高层塔楼、中高层建筑和独立建筑等。
不同的建筑形式对于暖通空调系统的设计和布置有不同的要求，需要考虑到管道和空调设备的布置、管道的施工难度等因素。
1. 负荷计算不准确：商业综合体的负荷计算需要考虑到不同功能区域的使用情况、人员密度、设备耗能等因素。
如果负荷计算不准确，可能导致系统容量过大或过小，影响到系统的运行效果和能源消耗。
2. 送风方式选择不当：商业综合体的送风方式通常有空气洁净送风、混合送风和排气式送风等。
不同的送风方式对于室内空气质量和温湿度控制有不同的影响。
如果选择不当，可能导致室内空气质量差、温湿度不均衡等问题。
3. 管道设计不合理：商业综合体的暖通空调系统需要考虑到不同楼层和不同功能区域的管道布置，以保证空调系统的运行效果和维护便捷。
如果管道设计不合理，可能导致管道阻力大、水流不畅等问题。
4. 能耗控制不合理：商业综合体的暖通空调系统通常需要较大的能耗，对于能耗管理和控制非常重要。
如果能耗控制不合理，可能导致能源浪费和运行成本的增加。
商业综合体的暖通空调设计特点是多功能性、大空间需求和多样化的建筑形式。
试论酒店的暖通空调设计摘要：本文介绍了酒店的空调系统设计，包括风系统、水系统、冷热源及自动控制系统。
并利用建筑热环境模拟软件DeST进行了详细的建筑模拟、空调系统方案模拟等的分析计算，在全面分析理论的基础上，结合实际，得出最佳方案。
关键词：酒店；暖通空调设计；DeST；数值模拟Abstract: this paper introduces the hotel air conditioning system design, including air system, water system, cold and heat sources and automatic control system. And by using the indoor thermal environment simulation software DeST carried on the detailed building simulation, air conditioning schemes of the simulation calculation and analysis, the overall analysis theory on the basis of the practical, obtains the best scheme.Keywords: hotel; Hvac design; DeST; Numerical simulation中图分类号：S611文献标识码：A 文章编号：在现代建筑中，暖通工程已经成为建筑设计的重要组成部分，好的的暖通设计不仅可以让建筑更加出色，还可以给人们的生活带来好的享受。
但在分析设计单位的暖通空调工程设计时，通过对照《采暖通风与空气调节设计规范》GBJ19-87(以下简称《设计规范》)、《高层民用建筑设计防火规范》GB50045-95(以下简称《高规》)、《采暖通风与空气调节制图标准》GBJ114-88(以下简称《制图标准》)、《建筑工程设计文件编制深度的规定》(以下简称《设计深度规定》)等有关规范、规定、标准，发现目前暖通空调设计人员以及施工人员在贯彻执行现行规范、规定、标准方面存在着一些问题，现将发现的问题及原因分析和解决办法综述如下：1建筑概况本建筑为五星级酒店，抗震设防烈度为8度，一级耐火等级，结构体系为框架筒体。
酒店建筑暖通空调设计中关键要点探讨摘要：文章以某度假酒店为例，着重针对酒店暖通空调设计过程中关键要点进行了深入地分析，主要从空调冷热源、空调水系统设计、空调风系统设计、自动控制系统设计等方面进行了论述，以供读者参考。
关键词：暖通空调；管材选择；设备安装；管道安装；系统调试随着人们生活质量的不断提升，通风空调安装工程是建筑工程中一个重要的分部工程，在办公楼、酒店设计过程中得到广泛的使用，而在通风空调施工过程中应严格按规范和验评标准要求，采用必要的技术手段和安装工艺，对各分项、系统进行安装和调试，经过试运行考核是否能满足预期的功能需要。
本文结合工程实例，着重就度假酒店暖通空调设计过程中关键要点进行了探讨。
1工程概况本项目为一度假酒店，总高38米，地下一层，地下十层，属一类高层。
总建筑面积55999平方米；主要功能房建筑面积47935平方米，地下车库设备用房等建筑面积8064平方米。
其中，地下一层为酒店后勤区、厨房、餐饮、健身中心、车库和设备用房；一层为酒店大堂、宴会厅、会议室、餐厅、SPA、客房；二、三层为设备用房、会议、客房；四至十层为客房。
本项目设计内容包括空调系统设计、热水系统设计和机械通风系统设计。
2空调冷热源本酒店建筑面积为55999平方米，夏季空调计算最大冷负荷为6150kw（1750RT）。
选用2台2461 kw（700RT）离心冷水机组，一台1392 kw（400RT）螺杆冷水机组，4台变频冷冻水泵（3用1备），4台定流量冷却水泵（3用1备），五台方形横流超静音冷却塔，冷却塔风机变频。
与螺杆冷水机组对应的水泵、冷却塔也为双电源供电。
冷水主机、冷冻、冷却水泵等设备位于地下一层的制冷机房内，冷却塔位于四层裙楼屋顶，膨胀水箱位于天面，比系统最高点高大于0.5米。
3空调水系统设计3.1 冷冻水系统（1）本项目采用一次泵（变频）变流量系统。
冷冻供回水设计温度为7/12℃。
冷冻水携带与末端负荷匹配的冷量经变频冷冻水泵通过冷冻水管网输送至空调末端，如空气处理机、新风处理机和风机盘管，通过控制水泵变频底限维持在高效率区域工作，同时保证冷冻水流量不低于单台水冷心机的最小流量。

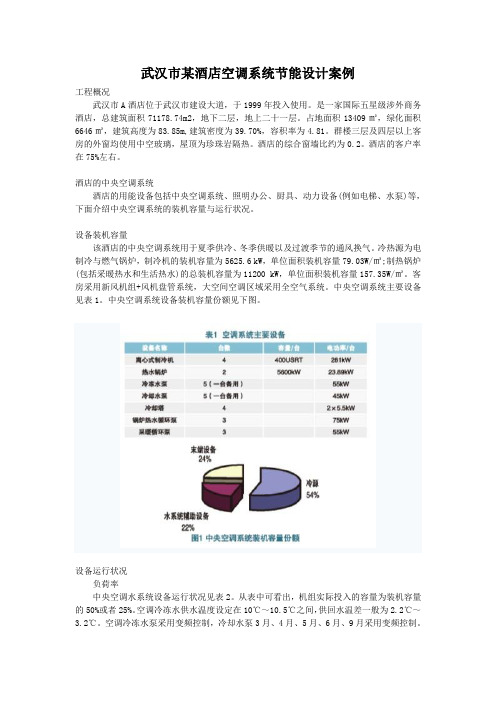

武汉市某酒店空调系统节能设计案例工程概况武汉市A酒店位于武汉市建设大道，于1999年投入使用。
是一家国际五星级涉外商务酒店，总建筑面积71178.74m2，地下二层，地上二十一层。
占地面积13409㎡，绿化面积6646㎡，建筑高度为83.85m,建筑密度为39.70%，容积率为4.81。
群楼三层及四层以上客房的外窗均使用中空玻璃，屋顶为珍珠岩隔热。
酒店的综合窗墙比约为0.2。
酒店的客户率在75%左右。
酒店的中央空调系统酒店的用能设备包括中央空调系统、照明办公、厨具、动力设备(例如电梯、水泵)等，下面介绍中央空调系统的装机容量与运行状况。
设备装机容量该酒店的中央空调系统用于夏季供冷、冬季供暖以及过渡季节的通风换气。
冷热源为电制冷与燃气锅炉，制冷机的装机容量为5625.6 kW，单位面积装机容量79.03W/㎡;制热锅炉(包括采暖热水和生活热水)的总装机容量为11200 kW，单位面积装机容量157.35W/㎡。
客房采用新风机组+风机盘管系统，大空间空调区域采用全空气系统。
中央空调系统主要设备见表1。
中央空调系统设备装机容量份额见下图。
设备运行状况负荷率中央空调水系统设备运行状况见表2。
从表中可看出，机组实际投入的容量为装机容量的50%或者25%。
空调冷冻水供水温度设定在10℃～10.5℃之间，供回水温差一般为2.2℃～3.2℃。
空调冷冻水泵采用变频控制，冷却水泵3月、4月、5月、6月、9月采用变频控制。
制冷机COP(1)制冷机COP。
制冷机额定工况下的COP为5.0。
制冷机部分负荷下的COP和份额比率见表3(源自B公司的主机测试报告，2#主机)，实际工况的COP加权平均值为3.6。
从表中可看出：第一，单台主机负荷率在60%的概率最大;第二，COP值均不满足公共建筑设计标准。
(2)空调水系统COP。
空调水系统的COP=制冷量/(主机功率+空调泵功率+冷却塔功率+末端阻力)，根据用户记录，负荷率一般设定在80%，实际运行均小于80%。
酒店空调通风系统设计与浅析【摘要】做为一个酒店，暖通空调是实现其品质的重要一环，室内环境的好坏对酒店客户的入住体验有很大影响，所以我们要尽最大努力使我们的空调系统满足五星级酒店对温度、湿度、新风、噪声等舒适度的要求。
并且我们要保证空调系统的可靠性。
【关键词】一次回风全空气系统；风机盘管加新风；机械排风；排油烟下面将以某建筑面积约4万平方米的酒店为例讲述一下酒店内不同功能区域的空调及通风系统设计。
酒店内的功能区域主要有：客房区、大堂接待区、商务区、宴会区、公共区域、康体中心、后勤区、厨房区等等。
根据酒店不同区域的使用功能，分别采用不同的空调系统。
空调系统的形式如：空间大的部位（例如大堂、宴会厅等）采用全空气空调系统，空间小的部位（例如办公室、包厢等）采用风机盘管加新风的空调系统。
各区域空调、通风系统具体设置如下：1.客房区客房内设置FCU（风机盘管）+PAU（预冷空调箱）的空调形式。
FCU为四管制，一年四季根据客人的需求，满足供冷、供热。
新风主要是用于稀释室内污浊的空气，满足客人对新鲜空气的需求。
每台新风机组所带户数及风量不宜过大，新风系统应根据朝向竖向分区设置。
为提高新风量、排风量的准确控制，在每个竖向的新风支管和排风支管处设计定风量阀。
客房走廊和电梯厅同样设计FCU （风机盘管）+PAU（预冷空调箱）的空调形式，服务间设计FCU+机械排风系统。
2.大堂接待区大堂区域作为酒店的主要出入口，可设计一台双风机、一次回风空气定风量空调机组，风机采用变频控制。
通常大堂的层高较高，所以为了提高沿外玻璃幕墙区域的热舒适性，可在沿外玻璃幕墙区域向内5m的地面垫层内铺设地板辐射采暖系统。
其大堂吧可采用单风机一次回风定风量全空气空调系统；大堂接待、办公和商店可采用FCU+PAU的空调形式；梯厅、行李房可采用FCU+机械排风系统；红酒雪茄吧可采用单风机一次回风定风量全空气空调系统，设置机械排风。
餐厅区域可采用双风机一次回风定风量全空气空调系统，风机变频控制。
浅谈商业综合体暖通空调设计特点和常见问题商业综合体是由商业、办公、娱乐、酒店等综合场所组成的大型建筑群体，其空调系统设计具有以下特点和常见问题。
一、特点：1. 多功能需求：商业综合体内包含了不同类型的场所，如商铺、办公楼、餐饮区、娱乐场所等，对空调系统提出了不同的要求，需要根据不同场所的功能定制设计方案。
2. 多楼层设计：商业综合体通常有多个楼层，每层楼的面积和布局不同，空调系统设计要考虑到不同楼层的负荷情况，合理调配空气流通和温度分布。
3. 多种用途：商业综合体内的空调系统需要同时满足冷却、供暖和新风换气等多种功能，需要采用多联机或中央空调系统，以适应不同季节和不同空间的需求。
4. 多种性能要求：商业综合体对空调系统的要求比较严格，如温度控制精度、风速控制、噪音控制等，需要选用稳定可靠、性能优异的空调设备。
5. 设备运行稳定性高：商业综合体一般为24小时运行的场所，对空调系统的运行稳定性要求较高，要求系统具有较长的运行寿命和较低的故障率。
二、常见问题：1. 负荷不平衡：商业综合体内不同场所的负荷不均匀分布，如商铺和办公楼的负荷要远远大于娱乐场所，空调系统设计时需要合理设置不同区域的送风量和温度。
2. 阻力损失大：商业综合体内的空调系统通常采用长管道和大风口进行空气输送，且系统内多为复杂的支路和转弯，容易产生阻力损失，影响送风效果。
需要采取适当的措施来降低阻力。
3. 能耗较高：商业综合体内的空调系统通常需要长时间运行，且负荷波动较大，容易导致能耗较高。
设计时需要考虑到能源的有效利用，选用高效节能的设备和控制系统，以降低能耗。
4. 噪音问题：商业综合体内常常有很多人同时活动，对室内噪音的要求较高。
空调系统采用的风机和水泵等设备的噪音要经过合理的隔声处理，以确保室内环境的舒适度和安静度。
5. 维护困难：商业综合体的空调系统通常较大且复杂，设备数量多、管道众多，维护和保养起来比较困难。
在设计之初就需要考虑到设备维护工作的便捷性，合理设置设备位置和通道。
大型酒店建筑暖通空调系统设计方案1.简介本文档旨在提供一份针对大型酒店建筑的暖通空调系统设计方案。
为保证酒店内部环境舒适，提供高效的能源利用和减少运营成本，本方案将结合以下几个关键考虑因素：建筑结构特点、制冷制热需求、系统效能、节能措施以及维护保养等。
2.建筑结构特点大型酒店建筑通常具有复杂的布局和多层楼结构，因此系统设计需要考虑不同楼层的特点。
建筑结构分布、房间面积、玻璃幕墙等因素都会对系统设计方案产生影响。
3.制冷制热需求根据酒店内部的不同区域，制冷制热需求也会有所变化。
例如，客房和办公区域通常需要舒适的室温，而厨房和会议室则需要更高的制冷负荷。
4.系统效能为确保系统效能，我们提出以下几点设计方案：空调系统类型选择：根据不同需求综合考虑中央空调、分户机组以及风冷水冷冷热水机组等系统类型。
空调水系统设计：建议采用冷热水集中供应的方式，合理规划管道，确保供冷供热均衡。
空调风系统设计：根据不同区域需求设计合理的送风口布置，提供充足的新风供应。
5.节能措施为提高系统能效和降低运营成本，本方案提供以下节能措施：空调循环系统：采用高效节能的变频器控制设备，实现冷热水循环调节。
节能设备选择：选择能效比高、性能稳定的空调设备，比如使用新一代低温热泵技术。
控制系统优化：设计合理的温度控制策略，结合可行的智能控制系统，以实现精确控制和节能运营。
6.维护保养为保证系统的长期稳定运行，维护保养工作非常重要。
我们建议定期维护系统设备，清洁过滤器、冷凝器和换热器，并定期检查系统运行状态，以确保设备的工作效率和安全运行。
7.总结本文档提供了一份大型酒店建筑暖通空调系统设计方案，包括建筑结构特点、制冷制热需求、系统效能、节能措施以及维护保养等关键内容。
通过综合考虑这些因素，我们可以设计出一套高效、可靠、节能的暖通空调系统，为酒店提供舒适的内部环境，并减少运营成本。
对某酒店空调设计的探讨摘要：文章介绍了工程概况和空调冷热源、水系统、空调末端系统及自控系统设计。
关键词：冷热源；水系统；空调末端系统；自控系统一、工程概况该酒店是一家国际五星级连锁酒店，酒店楼高162米，地下4层，地上39层，总建筑面积約10万平米，其中地上建筑面积79828平方米，地下1~4层为汽车库及设备用房、后勤服务区；首层~五层为酒店功能区：1层设有酒店大堂及公寓大堂，东侧为咖啡、酒吧休闲区及自助餐厅；宴会厅与会议中心设于2层；3层为中餐厅及贵宾餐厅，还有风味餐厅及酒吧；美容与健身中心设在4层。
六~十七层为服务式公寓、十九~三十五层为酒店客房，共有有351间客房和91套高级服务式公寓；五层、十八层、三十六层为避难层及设备用房；三十七层~四十层为董事长公寓。
二、空调设计（一）空调冷、热源设备酒店空调设计总冷量为9847.6KW（2800RT），在地下三层的制冷机房设3台制冷量为2743KW（780RT）的水冷离心式冷水机组和1台制冷量为1618KW （460RT）的水冷离心式冷水机组，主要参数为：冷却水设计供回水温度为32℃/37℃，冷冻水设计供回水温度为5.5/10.5C。
总热负荷为6940kW，其中采暖热负荷为2440kW，生活热水热负荷为4500kW。
在地下一层锅炉房设置了3台常压燃气热水锅炉（2800KW），设计供回水温度为90℃/70℃。
还有1台燃气蒸汽锅炉（1.5T/1.0MPa）是为洗衣房提供热源。
（二）空调水系统根据设计要求，酒店全部采用4管制空调水系统，只有地库酒店后勤区采用二管制空调水系统，单供冷。
按照使用功能，酒店客房，服务式公寓与裙楼的水系统分开设置，因建筑空间有限，均采用异程式系统。
各分区供回水总管上设置旁通管和电动压差平衡阀，以解决水力失调问题和节省能耗。
为平衡客房、服务式公寓各立管之间的压力，在其所有供回水立管上设置了蝶阀。
由于冷水机组的蒸发器水侧工作压力为2.0MPa，故以18层（避难层兼设备层）为界，将酒店的空调水系统分为高区与低区两个系统。
浅谈某酒店暖通空调设计作者：高国泉来源：《装饰装修天地》2016年第04期摘要：本文结合工程实例介绍了该空调系统的设计，包括冷热源、水系统、空调方式、通风。
关键词：高层酒店空调系统设计冷热源水环热泵一、工程概况某酒店项目位于大连市，地下一层，地上分别为24层办公楼和23层酒店，B栋为一座甲级办公楼，C座为一座集住宿、会议、餐饮、娱乐为一体的高级商务酒店，该项目总建筑面积约106631.73 m2，其中地下室为设备房和车库面积共约11974 m2，办公楼（3-24层）建筑面积约38516.84 m2，酒店（3-23层）建筑面积约：55295 m2；本建筑为一类高层建筑，耐火等级为一级。
二、制冷与空调系统1.空调冷热负荷及冷、热源/蒸汽源1.1本工程总建筑面积约为100286 m2，其中办公楼约：33018 m2，酒店约55294 m2，地下室11974 m2，酒店及裙楼夏季空调计算冷负荷为5002KW，单位负荷约90.4W/ m2，酒店及裙楼冬季空调计算最大热负荷约为4879KW，单位负荷约85 W/ m2，办公楼夏季空调计算冷负荷为2482KW，单位负荷约75 W/ m2。
办公数冬季空调计算最大热负荷约为2199KW，单位负荷约67 W/ m2。
洗衣房计算蒸汽小时用量为1.9t/h。
1.2中央制冷机房，中央制冷机房放置在负一层制冷机房内。
考虑到日后酒店及办公楼的运营管理，酒店和写字楼分别设计独立的制冷主机及管道系统，制冷机组采用环保冷媒，冷却塔置于塔楼天面。
酒店及裙楼设计3台kw（475RT）水冷螺杆式制冷机组、3台冷却塔、3台冷冻水泵、3台冷却水泵。
办公楼设计2台1241kw（353RT）水冷螺杆式制冷机组、3台冷却塔、3台冷冻水泵、3台冷却水泵。
1.3酒店及办公楼采暖平时采用市政热源（95/70℃），市政热源无法供应时段采用备用的锅炉热源，酒店和办公楼根据运营管理的要求分开独立的系统，每个系统设计独立的板换及水泵循环系统。
以某酒店为例试论暖通空调设计作者：杨珣来源：《建筑建材装饰》2014年第08期摘要：本文介绍了某酒店工程的空调设计，包括空调主要设计参数、冷热源、空调系统、通风及防排烟系统。
关键词：酒店；暖通空调设计；冷热源前言：建筑暖通空调设计应以人为本，将满足人的舒适性要求放在首位，其对于室内热湿环境、噪声控制、空气质量等方面要有更高的要求。
只有各专业相互配合，才能使建筑暖通空调设计达到较好的应用效果。
1概况一期总建筑面积41601.92m2，其中地下建筑面积为7140.68m2，地下部分为停车库、主要设备机房及酒店后勤用房。
酒店Ⅱ区地上建筑面积25659.11m2，建筑层数为16层，首层为大堂，2、3层为餐厅，4层为会议室，5～15层为客房，16层为酒廊。
酒店Ⅰ区地上建筑面积15942.81m2，建筑层数为五层，首层为洗浴中心，2层为餐厅，3～5层为客房。
二期建筑面积预计10000m2，功能主要为歌舞厅，餐厅。
本文主要介绍该工程的暖通空调设计概况，包括空调系统、冷热源、通风及防排烟系统的设计理念和方案。
2空调冷、热源2.1冷热源的选择(1)可再生能源的利用有地热源(当地可以提供，量小，只供洗浴中心洗浴用)，太阳能，风能(造价高)。
(2)当地可以提供的能源有电能，燃气。
从节能与方便运行管理，以及酒店先后投入运行情况考虑，整个酒店空调系统划分为两个独立的子系统:酒店空调系统(酒店Ⅱ区、酒店二期)、洗浴中心空调系统(酒店Ⅰ区)。
(3)酒店空调系统。
冷源为四台制冷量为1232kW的螺杆式冷水机组，冷媒为134a，冷水进出水温度为12℃/7℃，冷却水进出水温度32℃/37℃。
冷水机组设于酒店Ⅱ区地下一层制冷机房内，冷却塔设于酒店Ⅰ区屋顶上；热源为五台制热量为657kW的热水锅炉设于酒店Ⅱ区地下1层锅炉房内)，提供85/60℃的热水，高温热水通过二台水板式换热器(设于酒店Ⅱ区地下一层锅炉房内)换热获得低温热水(进、出水温度为50/60℃)。
武汉万丽酒店暖通空调设计兼谈酒店空调设计特点中南建筑设计院 严 阵☆摘要 介绍了该工程的空调、通风和防排烟系统设计,重点介绍了冷热源形式的选择、空调水系统及空调风系统划分,并对酒店建筑的空调设计特点进行了简要总结和归纳。
关键词 空调 冰蓄冷系统 辐射供暖 防排烟HVA C s yst e m d e s i g n of Re n a is s a n c e Wu h a n Hot e la n d f e a t ure s i n h ot e lb uil di n g d e si g ni n gBy Y an Z hen ★Abst r a ct Prese nts design of t he air conditioning ,ve ntilating a nd smoke cont rol and ext raction syste ms.Emp hasizes t he selection of cold a nd heat sources ,t he division of water system a nd air syste m ,a nd briefly sums up t he air conditioning design f eatures of hotel buildings.Keywor ds air conditioning ,ice st orage system ,radia nt heating ,smoke cont rol a nd extraction ★Central 2s outh Architectural Design Institute ,Wuhan ,China1 工程概况武汉万丽酒店(见图1)为一家按五星级标准建设的酒店,原项目名称为武汉光明大厦,位于武汉市迎宾大道徐东路。
该工程由湖北电力开发公司(现为湖北能源集团)投资,1998年按综合楼设计,主体框架施工完毕后,由于投资方决策原因而中断施工。
2002年,投资方与美国万豪酒店管理公司合作,拟将其改造为高档酒店,经笔者所在院各专业论证,认为在技术上可行,后按五星级酒店标准进行了重新设计,2007年3月竣工并投入使用。
图1 酒店外景图该建筑地上24层,其中1～4层为裙房,地下1层。
建筑面积为34120m 2,建筑高度为93.2m 。
地下1层为设备用房及后勤用房,1层为大堂及大堂吧,2层为咖啡厅及餐厅,3层为宴会厅、会议室及酒店行政管理用房,4层为健身中心、桑拿、游泳池及美容美发厅等,5层为业主办公区(后改为客房),6～20层为标准客房,21层为客房及行政酒廊,22层为客房及总统套房,22层以上为设备用房和电梯机房。
本工程的酒店功能分区具有很典型的代表性,高档酒店的功能基本由上述几个部分组成,其功能分区、平面规划也都大同小异,因此决定了酒店建筑暖通空调设计具有一定的共性。
2 空调设计2.1 室内设计参数(见表1)2.2 空调冷、热负荷本工程夏季空调逐时冷负荷最大值为3323kW ,设计日累计总冷负荷为58506kWh ,计算冷负荷指标为97W/m 2;冬季空调逐时热负荷最大值为2450kW ,设计日累计总热负荷为31008kWh ,计算热负荷指标为70W/m 2。
夏季空调计算日逐时冷负荷分布见图2。
2.3 空调冷热源因为五星级酒店建筑要求可靠的全日制空调,且洗衣房和厨房需要供应蒸汽,所以,酒店建筑的空调采用水冷冷水机组供冷、燃气(油)锅炉供热(或市政供热)的形式居多。
①☆严阵,男,1962年3月生,大学,高级工程师430071武汉市中南二路10号中南建筑设计院机电二所(027)87336970E 2mail :yanzhenmail @ 收稿日期:2008212224修回日期:2009202212© 1994-2009 China Academic Journal Electronic Publishing House. All rights reserved. 表1 室内设计参数夏季冬季新风量/(m3/(人・h))A声级噪声/dB 干球温度/℃相对湿度/%干球温度/℃相对湿度/%大堂2450225020<50餐厅/咖啡厅2250225040/50<50会议室/宴会厅20～245020～245030<40/50健身中心2450225060<50室内游泳池2765276540<50客房22～255020～255050<35办公室2550225030<45图2 空调设计日逐时冷负荷因具体情况不同,也可能会有其他选择,原则上,能满足其使用要求、适应其负荷特点、运行可靠、节能环保的冷热源形式都是可行的。
2.3.1 空调冷源由于城市热网及燃气不能在本工程竣工时确保供应,鉴于武汉市实行分时电价,且峰谷电价差较大,加上本工程虽然需全日制空调,但通过对逐时负荷进行分析,其昼夜冷负荷相差较为悬殊,另外武汉市夏季空调用电负荷大,且近年来呈快速增长的趋势,夏季用电高峰供电紧张。
因此,通过比较和分析,空调冷源采用基载冷水机组加冰蓄冷系统,在低谷电价时段采用基载冷水机组供冷,双工况制冷机蓄冰,其他时段融冰与冷水机组联合供冷。
这样虽然初投资略有增加,但可以降低运行费用,同时通过融冰供冷能更好地适应酒店负荷变化,并且在夏季能合理避开用电高峰,保证运行的可靠性。
本工程空调冷源采用3台单螺杆机组,其中1台为基载冷水机组,制冷量为1136kW,2台为双工况制冷机组,制冷量为1136kW。
双工况机组与6个总蓄冷量为14000 kWh的蓄冰装置组成冰蓄冷系统,通过板式换热器对大楼供冷。
蓄冷装置采用非完全冻结式蛇形钢盘管蓄冰槽,载冷剂为乙二醇水溶液,采用内融冰方式。
基载冷水机组在用电低谷时段(00:00～07:00)对大楼供冷,双工况机组在这一时段对蓄冰装置蓄冷。
冰蓄冷系统亦可通过板式换热器与基载冷水机组联合供冷。
空调冷水及冰蓄冷系统原理图如图3所示。
2.3.2 空调热源本工程属于改造工程,机房面积紧张,且地下室可作为锅炉房的地方原属综合楼的车库,层高较低,也不可能单独建造锅炉房,因此,本工程采用了电热锅炉蓄热系统。
设2图3 空调冷水及冰蓄冷系统原理图台电热锅炉,供热量均为2128kW,不设基载锅炉,电热锅炉在低谷电价时蓄热,同时向大楼供热,因此蓄热量为大楼08:00～23:00的热负荷累计值。
设置4台125m3的蓄热罐,总蓄热量为23256kWh。
蓄热罐设在室外停车场的下面,紧邻锅炉房的专用地下室,与锅炉房之间设检修及管道敷设通道,蓄热罐的底部比锅炉房地面低5m,蓄热水泵设在锅炉房内。
蓄热罐采用闭式承压罐,膨胀水箱设在大楼3层,这样既保证了水泵有足够的吸入压头,也使得蓄热水温得到适当提高,同时也抑制了蓄热罐和管道内壁的氧化腐蚀。
空调热水及蓄热系统原理图如图4所示,图5为锅炉房剖面图。
图4 空调热水及蓄热系统原理图蓄热热水终温为95℃,取热过程中回水返回蓄热罐,图5 锅炉房剖面图在蓄热罐内形成不同温度层,按每次10℃温差循环取热,使蓄热罐内水温逐渐降至55℃,最大温差为40℃,蓄热系统通过板式换热器向大楼供热。
一次水对板式换热器的供回水温度开始为95℃/85℃,最后达到65℃/55℃,空调水侧则保持60℃/50℃的供回水温度。
2.4 空调水系统本工程酒店管理方的要求是按四管制设计,但因为是改造工程,塔楼管井空间不足,没有条件设置独立的冷、热水管,经协商后,空调水系统设计为一次泵变流量系统,裙房部分采用四管制水系统,各空调单元可根据实际需要选择供冷和供热,主楼部分采用南、北分区的两管制水系统,在过渡季可根据需要由酒店管理人员切换冷、热源的供给。
设置在主楼内走道的风机盘管因处于内区,单独设冷水立管常年供应冷水。
这样既解决了塔楼管井空间不足的问题,同时也基本满足了酒店管理方的要求。
管道敷设方式裙房部分为水平同程式,主楼部分为竖向同程式。
冷水供回水温度为7℃/ 12℃,热水供回水温度为60℃/50℃。
2.5 空调风系统由于裙楼部分采用了四管制水系统,其空调系统划分与两管制的空调系统是有区别的,不仅要考虑空调区域(房间)的功能和使用时间的不同、室内设计参数的不同,还应该考虑内外区及朝向的不同,这样更适合四管制的特点,使空调房间更舒适,系统也更节能。
2.5.1 大堂及大堂吧大堂是酒店的中心和枢纽,空调设计得好坏会直接影响酒店的形象。
大堂层高5.9m,采用柜式空调机组、低风速单风管系统。
配合大堂中央的弧形吊顶设计采用弧形的条缝形风口。
此外,在大堂的玻璃幕墙上方的吊顶上设置了两排条缝形风口,用以承担冬夏两季幕墙的部分围护结构负荷。
大堂吧是大堂功能的延伸,是商务、朋友小聚的场所。
万丽酒店大堂吧贯穿1,2层,大堂吧上空为弧形走廊,与2层中餐零点区相通。
大堂吧虽然在空间上与大堂相通,但是处于内区,没有围护结构负荷,因此其空调系统与大堂分开设置,采用柜式空调系统,低速单风管系统,沿弧形走廊外沿设置条缝形风口顶送风。
2.5.2 餐厅、多功能厅餐厅、多功能厅是酒店的重要部门,具有使用时间集中、人员集中、冷负荷大等特点。
餐厅、多功能厅面积比较大、空间较高,采用了柜式空调机组、低速单风管系统。
2层餐厅包房采用风机盘管加新风的空调形式。
万丽酒店多功能厅面积为570m2,设有3个活动隔断,将其划分为2大2小共4个区,面积分别为多功能厅面积的1/3,1/3,1/6和1/6,可根据使用情况确定使用区域的大小。
设置了4个空调系统,系统风量分别为10000,10000, 5000,5000m3/h,可与使用区域对应开启空调系统。
对于这种带有活动隔断的多功能厅,采用变风量(VAV)系统也是另外一种合理的选择。
2.5.3 游泳池室内游泳池的空调设计一般需要注意以下几个方面:1)必须进行通风换气,防止加入游泳池中的液氯产生的氯气危害人体健康。
2)夏季需排除的热湿负荷较大。
3)冬季需供给的热负荷较大。
4)防止游泳馆围护结构内表面结露。
为了满足上面的要求,在本工程中,夏季主要使用冷风供冷,冬季则采用热风和地板辐射相结合的供暖方式,以加强游泳池周边区的舒适性。
另外,为确保室内换气次数,游泳池内设置排风系统,并使排风通过热回收装置与新风换热后排出,以获得一定的节能效果。
空调送风口应布置在游泳池周边区,排风口设在游泳池上方,以尽量减少含氯气体与空调送风的掺混,同时也可提高游泳池的舒适性。
减少及防止围护结构内表面结露的措施主要有:1)保持室内空气的相对湿度在一定范围内(75%以下)。
2)透明围护结构(外窗玻璃或幕墙、屋顶透明部分)最好配合建筑选用具有断热桥的Low2e中空玻璃,以增大外围护结构的热阻,并设置冷凝水的倒流沟槽,以便在结露的情况下做到有组织排水。
