万科住宅设计统一技术措施万科住宅统一设计要求【目的】：1. 方便一线公司确定审查图纸之审查要点；2. 编制可行、实用的住宅设计统一技术措施，为设计单位提供设计参考依据，使设计处于受控状态，杜绝设计常见错、漏、碰、缺等问题出现，提高万科住宅品质；3. 为设计部设计人员提供技术流程指导。
【形式】：1. 住宅设计统一技术措施2. 图纸编制深度统一技术措施3. 重点部位营造作法4. 典型构造节点【适用范围】：1. 本《要求》适用于初步设计开始阶段为设计单位提供设计参考依据和为设计部设计人员提供技术流程指导；2．本《要求》仅对建筑专业，其他专业要求见工程管理相应规范；3．《要求》中涉及到的材料及部品应按《部品标准》执行。
【实施】：本《要求》为各分公司设计部编制统一设计要求和习惯做法提供参考，在正常情况下，各分公司设计部应按此《要求》执行；当出现特殊情况或存在更好的技术措施时，请提前知会集团设计工程部，以便集团设计工程部及时对《要求》进行改进。
【编制单位】：集团设计工程部【施行日期】 2001年5月目录第一部分：住宅设计统一技术措施一．总平面设计1．间距2．消防3．流线设计4．附属用房5．摩托车、自行车存放二．单元户型设计1．玄关2．厨房3．卫生间4．阳台5．门6．窗7．空调8．油烟机10. 热水器11．插座开关散热器12．其它三．公用空间1．单元入口2．楼梯3．电梯4．裙房商铺5．地下室半地下室6．会所7．墙体8．屋面、女儿墙、屋顶栏杆9．地下车库及汽车坡道10. 管道井、设备表箱11．垃圾收集12．设备选型13．其它四．室外工程1．竖向设计2．道路铺地3．游泳池4．儿童游戏场地5．绿化6．其它第二部分：图纸编制深度统一要求一．图纸目录二．设计说明三．总平面图四．各层平面图五．立面六．剖面七．户型大样八．厨卫大样九．楼梯大样十．门窗大样及门窗表十一．外墙大样十二．其它细部大样十三．与其它专业校对要点第三部分：重点部位营造作法一．屋面㈠东北地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶㈡华北地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶㈢华东地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶㈣华南地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶二．卫生间㈠楼面构造作法㈡墙体构造作法⑴墙体材料⑵导墙作法⑶墙体防水第四部分：典型构造节点（此部分后补）1．地下室通风道出地面2．地下室坡道排水沟3．地下室侧墙与室外地面交接节点4．空调板5．凸窗上下口6．出屋面台阶7．露台出屋面门口节点8．屋面防水节点9．屋面变形缝第一部分住宅设计统一技术措施一. 总平面设计1. 间距1.1 建筑平面搭接错位时，h值（净尺寸）不宜大于2.4m，以免影响采光。

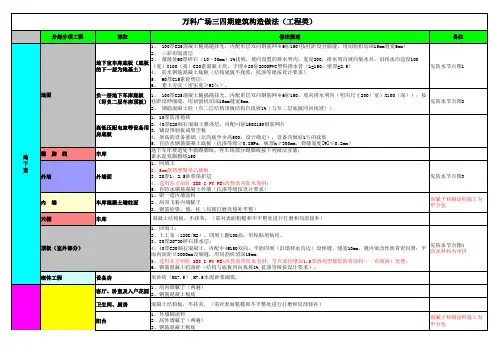

建筑标准做法表济南万科房地产开发有限公司2015年5月主要保温材料选用表主要防水材料选用表车库地面及一层地面外门窗K值选择建筑构造做法七、地下室防水做法编号类型构造作法部位备注报审图纸地下室外墙外墙1、钢筋混凝土结构自防水表面平整2、基层处理剂一道3、一级：3+4厚Ⅱ型SBS高聚物改性沥青防水卷材;二级：一道4厚Ⅱ型SBS高聚物改性沥青防水卷材,一级和二级在同一单体内发生交接，搭接３米4、2.4m以下120厚灰砖砌筑，2.4m以上部分采用60厚EPS保温板（密度18kg/m³）5、素土夯实地下室防水外墙原则上是变配电间所在建筑的地下室做一级防水，其余建筑地下室为二级防水地下室外墙止水螺杆节点做法地下室穿墙螺栓杆地下室侧墙施工缝做法水池内壁结构自防水和氯丁沥青涂膜防水墙面1、钢筋混凝土结构自防水2、结构基层打磨平整;3、刷基层处理剂一遍4、2厚氯丁沥青防水涂料，刷最后一遍涂料时，随刷随撒细砂5、20厚1：3水泥砂浆保护层消防水池、生活水池地下室底板1、钢筋混凝土结构自防水表面平整2、50厚C20细石混凝土3、隔离层3、一级：3+4厚Ⅱ型SBS高聚物改性沥青防水卷材;二级：一道4厚Ⅱ型SBS高聚物改性沥青防水卷材,地下室底板原则上是变配电间所在建筑的地下室做一级防水，其余建筑桩头防水参图集10J301-59穿墙套管做法参图集10J301-54采用聚氨酯选用标准图集水坑排水沟地下室转角转角加强层详图表示。
万科住宅统一设计要求【目的】：1. 方便一线公司确定审查图纸之审查要点；2. 编制可行、实用的住宅设计统一技术措施，为设计单位提供设计参考依据，使设计处于受控状态，杜绝设计常见错、漏、碰、缺等问题出现，提高万科住宅品质；3. 为设计部设计人员提供技术流程指导。
【形式】：1. 住宅设计统一技术措施2. 图纸编制深度统一技术措施3. 重点部位营造作法4. 典型构造节点【适用范围】：1. 本《要求》适用于初步设计开始阶段为设计单位提供设计参考依据和为设计部设计人员提供技术流程指导；2．本《要求》仅对建筑专业，其他专业要求见工程管理相应规范；3．《要求》中涉及到的材料及部品应按《部品标准》执行。
【实施】：本《要求》为各分公司设计部编制统一设计要求和习惯做法提供参考，在正常情况下，各分公司设计部应按此《要求》执行；当出现特殊情况或存在更好的技术措施时，请提前知会集团设计工程部，以便集团设计工程部及时对《要求》进行改进。
目录第一部分：住宅设计统一技术措施一．总平面设计1．间距2．消防3．流线设计4．附属用房5．摩托车、自行车存放二．单元户型设计1．玄关2．厨房3．卫生间4．阳台5．门6．窗7．空调8．油烟机10. 热水器11．插座开关散热器12．其它三．公用空间1．单元入口2．楼梯3．电梯4．裙房商铺5．地下室半地下室6．会所7．墙体8．屋面、女儿墙、屋顶栏杆9．地下车库及汽车坡道10. 管道井、设备表箱11．垃圾收集12．设备选型13．其它四．室外工程1．竖向设计2．道路铺地3．游泳池4．儿童游戏场地5．绿化6．其它第二部分：图纸编制深度统一要求一．图纸目录二．设计说明三．总平面图四．各层平面图五．立面六．剖面七．户型大样八．厨卫大样九．楼梯大样十．门窗大样及门窗表十一．外墙大样十二．其它细部大样十三．与其它专业校对要点第三部分：重点部位营造作法一．屋面㈠东北地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶㈡华北地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶㈢华东地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶㈣华南地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶二．卫生间㈠楼面构造作法㈡墙体构造作法⑴墙体材料⑵导墙作法⑶墙体防水第四部分：典型构造节点（此部分后补）1．地下室通风道出地面2．地下室坡道排水沟3．地下室侧墙与室外地面交接节点4．空调板5．凸窗上下口6．出屋面台阶7．露台出屋面门口节点8．屋面防水节点9．屋面变形缝第一部分住宅设计统一技术措施一. 总平面设计1. 间距1.1 建筑平面搭接错位时，h值（净尺寸）不宜大于2.4m，以免影响采光。
万科建筑标准⼯程做法通⽤图集（全套）万科建筑标准⼯程做法通⽤图集第⼀章:万科地下⼯程通⽤图集①防⽔做法②楼地⾯③内墙④顶棚第⼆章:室内装修⼯程通⽤图集①楼地⾯序号名称应⽤部位⼯程做法2.1.1地⾯1住宅⾸层门厅、电梯厅、商业、物业管理⽤房等1.30厚防滑地砖⾯层（含结合层）（⽤于商铺内部由业主⾃理，⽤于商业服务⽹点公共⾛道时须做此道，住宅详装修做法） 2.45厚C20细⽯混凝⼟压实抹平3.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算）4.50厚C20细⽯混凝⼟（⽆结构板，普通回填）；或80厚C25混凝⼟，内配∅6@200单层双向钢筋（⽆结构板，⼤开挖回填）；或钢筋混凝⼟结构板（有结构板，厚度及配筋详结构，降板100） 5.100厚碎⽯或碎砖，灌M2.5⽔泥砂浆，表⾯随抹找平 6.素⼟夯实，夯实系数不⼩于0.952.1.2地⾯2商业、物管等公共建筑内的卫1.30厚防滑地砖⾯层（含结合层）（⽤于商铺内部由业主⾃理，⽤于商业服务⽹点公共卫⽣间时须做此道） 2.1.5厚JS防⽔涂料在管周、管井、地漏、烟风道等阴⾓部分涂刷防⽔附加层，宽度不⼩于250，卷起⾼度不⼩于300,墙⾓处沿墙⾼和楼板⽔平⽅向 3.最薄处30厚C20细⽯混凝⼟找坡，内配∅4间距100钢筋⽹⽚,1%坡向地漏 4.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算）5.1.5厚JS防⽔涂料,侧墙上翻300，管道穿楼板处1.5厚JS防⽔涂料加强（直径200），上翻300。
（楼⾯防⽔层向门外延伸500，向门的两侧延伸200） 6.50厚C20细⽯混凝⼟压实抹光（⽆结构板，普通回填）；或80厚C25混凝⼟压实抹光，内配∅6@200单层双向钢筋（⽆结构板，⼤开挖回填）；或钢筋混凝⼟⽣间结构板表⾯修补平整（有结构板，厚度及配筋详结构，降板130） 7.100厚碎⽯或碎砖，灌M2.5⽔泥砂浆，表⾯随抹找平 8.素⼟夯实，夯实系数不⼩于0.952.1.3地⾯3开敞⼊⼝空间、架空层地⾯等10厚防滑地砖（20厚防滑⽯材），⽩⾊⽔泥膏擦缝（材质及样式详景观或装修图纸）20厚（⽯材30厚）1：3⼲硬性⽔泥砂浆粘结层，表⾯撒素⽔泥粉1.5厚JS防⽔涂料防潮层50厚C20细⽯混凝⼟压实抹光（⽆结构板，普通回填）；或80厚C25混凝⼟压实抹光，内配∅6@200单层双向钢筋（⽆结构板，⼤开挖回填）100厚碎⽯或碎砖，灌M2.5⽔泥砂浆，表⾯随抹找平素⼟夯实，夯实系数不⼩于0.952.1.4地⾯4电表间1.30厚C20细⽯砼找平层，压实抹光2.20厚1:3⽔泥砂浆3.1.5厚JS防⽔涂料防潮层，上翻超出完成⾯300⾼ 4.50厚C20细⽯混凝⼟压实抹光（⽆结构板，普通回填）；或80厚C25混凝⼟压实抹光，内配∅6@200单层双向钢筋（⽆结构板，⼤开挖回填）；或钢筋混凝⼟结构板表⾯修补平整（有结构板，厚度及配筋详结构，降板50） 5.100厚碎⽯或碎砖，灌M2.5⽔泥砂浆，表⾯随抹找平 6.素⼟夯实，夯实系数不⼩于0.952.1.5地⾯5管道井1.20厚1：3⽔泥砂浆找平抹光;（⽔表间、⽔暖井等设置有地漏的房间做法改为“最薄处20厚1：3⽔泥砂浆（掺5%防⽔剂）找平抹光，1%坡向地漏”）2.1.5厚JS防⽔涂料防潮层, 上翻超出完成⾯300⾼3.50厚C20细⽯混凝⼟（⽆结构板，普通回填）压实抹光；或80厚C25混凝⼟压实抹光，内配∅6@200单层双向钢筋（⽆结构板，⼤开挖回填）；或钢筋混凝⼟结构板表⾯修补平整（有结构板，厚度及配筋详结构，降板50） 4.100厚碎⽯或碎砖，灌M2.5⽔泥砂浆，表⾯随抹找平 5.素⼟夯实，夯实系数不⼩于0.952.1.6地⾯6地上⽔泵房1.最厚处70厚C20混凝⼟压实抹光，微坡向地漏或浅地沟2.1.5厚JS防⽔涂料,上翻超出完成⾯300⾼ 3.50厚C20细⽯混凝⼟压实抹光（⽆结构板，普通回填）；或80厚C25混凝⼟压实抹光，内配∅6@200单层双向钢筋（⽆结构板，⼤开挖回填）；或钢筋混凝⼟结构板表⾯修补平整（有结构板，厚度及配筋详结构，降板70） 4.100厚碎⽯或碎砖，灌M2.5⽔泥砂浆，表⾯随抹找平 5.素⼟夯实，夯实系数不⼩于0.952.1.7地⾯7消控室、监控室防静电地⾯铺贴防静电聚氯⼄烯（PVC）地⾯，由专业⼚家施⼯45厚C20细⽯混凝⼟压实抹平25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算）50厚C20细⽯混凝⼟压实抹光（⽆结构板，普通回填）；或80厚C25混凝⼟压实抹光，内配∅6@200单层双向钢筋（⽆结构板，⼤开挖回填）；或钢筋混凝⼟结构板表⾯修补平整（有结构板，厚度及配筋详结构，降板70）100厚碎⽯或碎砖，灌M2.5⽔泥砂浆，表⾯随抹找平素⼟夯实，夯实系数不⼩于0.952.1.8楼⾯1住宅起居室、书房、卧室、餐厅、户内⾛道等15厚防滑地板系统（详装修设计）60厚C20细⽯混凝⼟，压实抹平(内含地暖管）抗裂钢丝⽹∅3@50x50（在地暖管上⽅）平铺铝箔辐射层铺保温板（材料及厚度详节能专篇）钢筋混凝⼟楼板清理⼲净2.1.9楼⾯2住宅厨房（带防⽔层）1.8~10厚防滑地砖，⽩⾊⽔泥膏擦缝（地砖材质及样式详装修）2.15厚1:3⼲硬性⽔泥砂浆结合层，表⾯撒⽔泥粉 3.40厚C20细⽯混凝⼟压实抹平(内含地暖管） 4.抗裂钢丝⽹∅3@50x50（在地暖管上⽅） 5.平铺铝箔辐射层 6.铺保温板（材料及厚度详节能专篇） 7.1.5厚JS防⽔涂料,侧墙上翻300，管道穿楼板处1.5厚JS防⽔涂料加强（直径200），上翻300。
万科工程技术统一标准一、引言。
万科作为中国领先的房地产开发企业，一直致力于提供高品质的房地产产品和优质的工程技术。
为了确保工程质量、提高工程效率，同时降低成本，我们制定了《万科工程技术统一标准》，旨在统一施工标准、提高施工质量、规范施工流程，以实现工程技术的标准化和规范化。
二、标准内容。
1. 施工标准化。
在施工过程中，应严格按照《万科工程技术统一标准》执行，包括但不限于土建工程、装饰工程、设备安装等方面的标准化要求。
各项工程应符合国家相关标准和规范，同时结合万科的实际情况，制定更为严格的标准，以确保施工质量。
2. 施工流程规范化。
施工过程中的各个环节，从材料采购到施工现场管理，都应按照统一的流程进行操作。
施工单位要严格按照施工图纸和技术规范进行操作，不得擅自更改施工方案，确保施工流程的规范化和有序进行。
3. 施工质量提升。
《万科工程技术统一标准》要求施工单位在施工过程中，严格按照相关标准进行质量控制，确保工程质量达到设计要求。
同时，施工单位应配备专业的技术人员，对施工过程进行全程监控，及时发现并解决施工质量问题，确保工程质量的提升。
4. 施工安全保障。
施工安全是工程建设的首要任务，施工单位要严格按照国家相关安全法规和《万科工程技术统一标准》的要求，采取有效的安全措施，保障施工现场的安全。
同时，要加强施工人员的安全教育和培训，提高施工人员的安全意识，减少施工安全事故的发生。
5. 施工成本控制。
《万科工程技术统一标准》要求施工单位在施工过程中，严格控制施工成本，合理利用资源，降低施工成本。
同时，要加强与材料供应商的合作，降低材料采购成本，提高施工效率，确保工程施工成本的控制。
三、结语。
《万科工程技术统一标准》的制定和执行，对于提高工程质量、规范施工流程、降低成本具有重要意义。
我们相信，通过全面贯彻执行《万科工程技术统一标准》，将为万科的工程技术提升和企业发展注入新的活力，实现更加可持续的发展目标。
【万科研发】万科集团【结构防水细部构造做法】结构防水，指结构（包括混凝土墙、底板和顶棚等等）自身具有足够的防水抗渗能力,不需要另外设置防水层.混凝土结构具备自防水能力，需要满足三个条件：(1）混凝土本身有较高抗渗性能（到达要求的抗渗等级）；（2）混凝土结构没有裂缝；(3）混凝土结构有抵抗相应水压需要的厚度。
一、地下室混凝土后浇带a、后浇带分为收缩型后浇带和沉降型后浇带.收缩型后浇带一般在两侧混凝土龄期达到42 天后施工，沉降型后浇带则必须待高层部位主体结构施工结束、沉降基本完成后浇筑。
b、后浇带应设在受力和变形较小的部位。
c、后浇带应采用补偿收缩混凝土浇筑,其抗渗和抗压等级不应低于两侧混凝土.d、后浇带混凝土应一次浇筑,不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于28 天。
1、地下室底板后浇带（1)做法说明：底板后浇带下部须设基槽，做成后的基槽表面须比底板底面低250mm 以上，两边放坡不大于45 度，上部宽度各大出后浇带150mm 以上.底板后浇带下部须设防水附加层，防水附加层宽度需在两边各大出后浇带300mm 以上。
(2)工艺流程：后浇带基槽-—浇筑底板混凝土—-清理后浇带——浇筑后浇带混凝土——养护(3）节点图：4）构造做法：a。
后浇带基槽底板下后浇带基槽做法除在混凝土垫层上部增加一层防水附加层外,其余顺序与底板下部做法相同，防水附加层宽度需在两边各大出后浇带300mm 以上。
b。
浇筑底板混凝土浇筑底板混凝土前，须在后浇带处安装具有一定强度的密目钢板网以阻挡底板混凝土流失，浇筑底板混凝土时须保证钢板网处混凝土密实.c。
清理后浇带清理干净底板与后浇带接合处的浮浆和垃圾并湿润24 小时以上;清理干净后浇带内钢筋上的附着物。
清理干净后浇带基槽内的垃圾和积水.d。
浇筑后浇带混凝土后浇带混凝土的抗渗和抗压等级不得低于底板混凝土；后浇带混凝土须选用具有补偿收缩作用的微膨胀混凝土。
后浇带混凝土须一次浇筑完成，不得留设施工缝。
