有线数字电视信号标准有线数字电视信号标准是指数字电视信号在有线传输过程中所需遵循的技术规范和标准。
有线数字电视信号标准的制定对于数字电视的传输质量、频谱利用率、设备兼容性等方面都具有重要意义。
本文将就有线数字电视信号标准的相关内容进行详细介绍。
首先，有线数字电视信号标准的制定需要考虑到信号的压缩和解压缩技术。
数字电视信号通常采用MPEG-2、MPEG-4等压缩编码标准进行编码，以便在有限的频谱资源下传输更多的节目内容。
因此，有线数字电视信号标准需要规定信号的压缩比、编码方式、解码方式等技术细节，以确保信号的传输质量和清晰度。
其次，有线数字电视信号标准还需要规定信号的调制方式和频率分配方案。
有线传输网络通常采用调频调制方式进行信号传输，因此有线数字电视信号标准需要规定调制方式的参数范围、频率的分配规则等内容，以确保信号在传输过程中不受干扰并能够稳定地到达用户家中的电视机。
另外，有线数字电视信号标准还需要考虑到信号的加密和解密技术。
为了保护节目内容的版权和用户的隐私，有线数字电视信号通常采用加密技术进行传输，用户需要通过专门的解密设备才能观看加密的节目。
因此，有线数字电视信号标准需要规定加密算法、解密设备的技术要求等内容，以确保节目内容的安全传输和用户的合法观看。
最后，有线数字电视信号标准还需要考虑到信号的传输距离和网络拓扑结构。
有线传输网络通常涉及到信号的长距离传输和多级转发，因此有线数字电视信号标准需要规定信号的传输损耗、网络的拓扑结构、信号的中继转发等内容，以确保信号在传输过程中能够稳定地到达用户家中的终端设备。
总之，有线数字电视信号标准的制定涉及到多个技术领域的内容，需要综合考虑信号的压缩、调制、加密、传输等方面的技术要求，以确保数字电视信号在有线传输过程中能够稳定、清晰地到达用户家中的终端设备。
随着数字电视技术的不断发展，有线数字电视信号标准也将不断进行更新和完善，以适应新的技术发展和市场需求。
中国的数字电视标准数字电视是指利用数字技术传送电视信号，实现高清晰度、多频道、互动性和移动性等功能的电视服务。
而中国的数字电视标准则是指在数字电视技术领域中，中国国家标准化管理委员会所制定的相关标准。
中国的数字电视标准主要包括地面数字电视、有线数字电视和卫星数字电视三种类型，这些标准在数字电视技术的发展和应用中起着至关重要的作用。
首先，地面数字电视标准是指利用地面传播技术进行数字电视信号传输的标准。
中国的地面数字电视标准采用的是GB 20600-2006《地面数字电视广播技术规范》，该标准规定了地面数字电视的信号传输、编解码、调制解调、多路复用等技术规范，为地面数字电视的发展提供了技术支持和规范指导。
其次，有线数字电视标准是指利用有线传输网络进行数字电视信号传输的标准。
中国的有线数字电视标准采用的是GB/T 20090.1-2006《有线数字电视系统第1部分，总则》，该标准规定了有线数字电视系统的总体要求、信号传输、接口规范、安全性等内容，为有线数字电视的建设和运营提供了技术标准和指导。
最后，卫星数字电视标准是指利用卫星传输技术进行数字电视信号传输的标准。
中国的卫星数字电视标准采用的是GB/T 20090.2-2006《有线数字电视系统第2部分，卫星数字电视系统》，该标准规定了卫星数字电视系统的技术要求、信号接收、天线安装、信号解码等内容，为卫星数字电视的应用和推广提供了技术支持和规范指导。
总的来说，中国的数字电视标准在地面数字电视、有线数字电视和卫星数字电视三个方面都有着详细的技术规范和要求，这些标准的制定和实施为中国数字电视技术的发展和应用提供了有力的支持。
随着数字电视技术的不断创新和发展，中国的数字电视标准也在不断完善和更新，以适应数字电视行业的发展需求，推动数字电视技术的进步和应用。
综上所述，中国的数字电视标准在地面、有线和卫星数字电视领域都有着相应的技术标准和规范，这些标准的制定对于数字电视技术的发展和应用具有重要意义。
为了提高有线数字电视维修维护人员的业务水平；降低网络的故障率；提高工作效率,根据我市有线数字电视网的实际,组织相关技术人员参考有线数字电视的技术资料和行业标准汇集编写了本手册。
主要包括以下几部分内容：1、有线数字电视系统常见故障及处理办法；2、有线数字电视网络设备和器材的参数和技术标准。
3、数字电视网络各个节点的参数标准和最低要求。
4、相关设备和器材的日常操作要求和注意事项。
本手册编写人员水平有限，编写、校对时间短，在内容中难免出现一些错误和不足，恳请各位技术人员及时反馈、修正。
希望各营业厅和相关科室维修人员通过集体学习和自学等多种方式，使每个维修人员都能够熟悉、掌握本手册内容；提高维修人员的业务水平和维修技能。
有线数字电视系统常见故障及处理办法数字电视网络故障从用户端表现出的现象分为无信号、马赛克两种，此两种故障排查流程相似。
根据故障情况分析可以预判为：室内故障、光节点以下分配网故障、光缆线路及分光器故障和机房故障等四种。
日常维护人员主要面对的就是前两种故障。
一、室内故障维修维修人员上门后，分别测试终端盒输出信号、用户门口分支器输出信号，当用户门口分支器输出信号正常时，可判断故障点属于入户网部分或终端设备，具体排查如下：1、首先检查机尾线与机顶盒之间连接是否完好。
2、用仪器测量机尾线输出信号的电平、MER值和BER值。
如果输出信号正常，则机顶盒故障，更换机顶盒；如果输出信号不正常，则进入下一步。
3、检查机尾线是否损伤，如果机尾线F型接头松动或制作不规范、F型接头芯线发黑等请重新制作此接头，然后查看输出信号是否正常，如果正常，则故障解决，否则进入下一步。
4、查看终端盒与机尾线之间的连接是否良好；如果接触不良，则立即处理，并查看机尾线输出信号是否正常，如正常，则故障解决；不正常，则进入下一步。
5、拆下终端盒，用仪器测量终端盒输入信号的电平、MER值和B ER值是否正常。
正常，则查看终端盒输入端安装工艺是否良好，如果存在F型接头芯线发黑、F型接头制作不标准则立即做处理；如果工艺良好，则终端盒故障，立即更换。

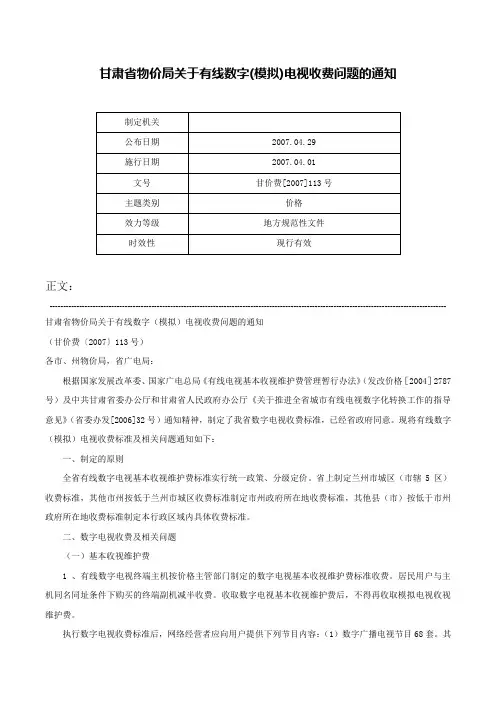

甘肃省物价局关于有线数字(模拟)电视收费问题的通知正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 甘肃省物价局关于有线数字（模拟）电视收费问题的通知（甘价费〔2007〕113号）各市、州物价局，省广电局：根据国家发展改革委、国家广电总局《有线电视基本收视维护费管理暂行办法》（发改价格［2004］2787号）及中共甘肃省委办公厅和甘肃省人民政府办公厅《关于推进全省城市有线电视数字化转换工作的指导意见》（省委办发[2006]32号）通知精神，制定了我省数字电视收费标准，已经省政府同意。
现将有线数字（模拟）电视收费标准及相关问题通知如下：一、制定的原则全省有线数字电视基本收视维护费标准实行统一政策、分级定价。
省上制定兰州市城区（市辖5区）收费标准，其他市州按低于兰州市城区收费标准制定市州政府所在地收费标准，其他县（市）按低于市州政府所在地收费标准制定本行政区域内具体收费标准。
二、数字电视收费及相关问题（一）基本收视维护费1 、有线数字电视终端主机按价格主管部门制定的数字电视基本收视维护费标准收费。
居民用户与主机同名同址条件下购买的终端副机减半收费。
收取数字电视基本收视维护费后，不得再收取模拟电视收视维护费。
执行数字电视收费标准后，网络经营者应向用户提供下列节目内容：（1）数字广播电视节目68套。
其中：基本数字电视节目60套，电视剧场不少于2套、电影剧场不少于1套，数字音频广播节目不少于5套；（2）其他节目：具有本地特色的资信类节目，包括财经信息、教育信息、政务信息、急用信息、商务信息、人才信息、天气预报、交通旅游、市场动态、新闻、航班、彩票、节目导航和电子节目菜单服务等资信服务类型。
数字电视标准概述一、什么是数字电视数字电视(Digital TV）是从电视信号的采集、编辑、传播、接收整个广播链路数字化的数字电视广播系统。
数字电视利用MPEG标准中的各种图像格式，把现行模拟电视制式下的图像、伴音信号的平均码率压缩到大约4.69—21Mbps，其图像质量可以达到电视演播室的质量水平，胶片质量水平，图像水平清晰度达到500-1200线以上,并采用AC—3声音信号压缩技术,传输5.1声道的环绕声信号。
二、数字电视的分类1.按清图像晰度分类，数字电视包括数字高清晰度电视（HDTV)、数字标准清晰度电视（SDTV)和数字普通清晰度电视(LDTV）三种。
HDTV的图像水平清晰度大于800线，图象质量可达到或接近35mm宽银幕电影的水平；SDTV的图像水平清晰度大于500线，主要是对应现有电视的分辨率量级，其图象质量为演播室水平；LDTV 的图像水平清晰度为200-300线，主要是对应现有VCD的分辨率量级。
2.按信号传输方式分类，数字电视可分为地面无线传输数字电视(地面数字电视）、卫星传输数字电视（卫星数字电视)、有线传输数字电视(有线数字电视）三类。
3.按照产品类型分类,数字电视可分为数字电视显示器、数字电视机顶盒和一体化数字电视接收机。
4.按显示屏幕幅型比分类,数字电视可分为4∶3幅型比和16∶9幅型比两种类型.三、数字电视系统的关键技术及标准1、数字电视的信源编解码技术•视频编解码技术数字电视尤其数字高清晰度电视与模拟电视相比，在实现过程中,最为困难的部分就是对视频信号的压缩。
在1920×1080显示格式下,数字化后的码率在传输中高达995Mbit/s，这比现行模拟电视的传输信息量大得多。
因而数字电视的图像不能象模拟电视的图像那样直接传输，而是要多一道压缩编码工序.视频编码技术主要功能是完成图像的压缩,使数字电视的信号传输量由995Mbit/s减少为20~30Mbit/s。
吉林广电网络集团有线数字电视网络技术标准一、概述为了规范吉林省有线数字电视网络的运行维护工作，确保网络传输的安全稳定，使网络相关运行指标满足吉林省有线数字电视业务及相关增值业务的需求，特制定本标准。
本标准由正文和1个附录构成。
正文从系统的层面，对有线数字电视网络提出了全面的技术要求，涉及到前端系统设备、网络系统设备、用户终端等环节。
附录A提供了TS码流测量参数的详细说明，以方便对正文第五项第2条的理解和使用。
二、范围本标准规定了吉林省有线数字电视网络的维护技术标准,适用于吉林广电网络集团本部及各分( 子) 公司。
三、引用标准和文件GY/T 221-2006 有线数字电视系统技术要求和测量方法GY/T 198-2003 有线数字电视广播QAM调制器技术要求和测量方法GY/T 106-1999 有线电视广播系统技术规范GY/T 121-1995 有线电视系统测量方法GY/T 166-2000 有线电视广播系统运行维护规程GY/T 194-2003 有线电视系统光工作站和测量方法有线数字电视系统用户终端接收机技术要求和测量方法（第四版征求意见稿）四、缩略语下列缩略语适用于本标准。
BAT Bouquet Association Table 业务群关联表BER Bit Error Rate 比特误码率CA Conditional Access 条件接收CAT Conditional Access Table 条件接收表CRC Cyclic Redundancy Check 循环冗余校验EIT Event Information Table 事件信息表EMM Entitlement Management Message 授权管理信息HFC Hybrid Fiber Coaxial 光纤同轴混合网ISO International Standards Organization 国际标准组织MER Modulator Error Rate 调制误差率MPEG Moving Pictures Expert Group 运动图像专家组NIT Network Information Table 网络信息表PAT Program Association Table 节目关联表PCR Program Clock Reference 节目参考时钟PID Packet Identifier 包标识符PMT Program Map Table 节目映射表PTS Presentation Time Stamps 显示时间标志QAM Quadrature Amplitude Modulation 正交幅度调制RST Running Status Table 运行状态表SDT Service Description Table 业务描述表SI Service Information 业务信息ST Stuff Table 填充表S/N Signal/Noise 信号噪声比TDT Time and Date Table 时间和日期表TOT Time Offset Table 时间偏移表TS Transport Stream 传送流TSTD Transport Stream System Target Decoder 传输流系统目标解码器UTC Universal Time Coordinated 通用协调时五、有线数字电视网络技术指标1．有线数字电视网络测试点位置示意图2．TS码流技术标准按照测量的目的和重要程度，TS 码流的测量项目共分为三个等级，分别由表1、表2、表3给出，所有测量项目均以分析报错的形式体现，表1、表2、表3中判断条件为“或”逻辑，即满足多项判断条件中的一项就可判断为出现错误。
测试点位置：在分配器后入光发前输出口处。
（见图1中测试点1）表1：第一优先级测量项目和判断条件注：第一优先级测量项目的结果中不出现错误是TS码流被正确解码的前提和条件。
本级测量项目用于TS码流的基本监测。
其中，如果出现指出的错误，则其它项目的测量结果无效。
表2：第二优先级测量项目和判断条件注：第二优先级测量项目可用于连续或周期性的监测。
表3：第三优先级测量项目和判断条件注：第三优先级测量项目用于与应用相关的监测。
3．分配器后入光发前技术标准测试点位置：在分配器后入光发前输出口处。
（见图1中测试点1）4．光节点输出技术标准测试点位置：在光接收机测试口处。
（见图1中测试点2）5．用户终端技术标准测试点位置：在楼道分配器输出口处。
（见图1中测试点3）附件：TS码流测量项目的详细说明（资料性附录）1 第一优先级测量项目TS 同步丢失在评价MPEG-2 TS码流时，同步获取最为重要。
设备是否能够获得TS码流的同步是由设备同步所需要的正确同步字节个数和设备不能处理的错误同步字节个数共同决定的。
连续五个正确同步字节应足够完成同步获取。
而连续出现两个或两个以上错误的同步字节则应指示同步错误。
同步获取成功之后，才可以进行其余项目的测量。
同步字节错误一个数据包之后，即188或204字节之后没有出现正确的同步字节0x47时，应立即指示“同步字节错误”。
PAT错误PAT应只出现在PID为0x0000的数据包中，PAT告知解码器TS码流中包含什么节目和节目相应的PMT表，而PMT中包含组成节目的音频、视频和数据流的指针。
如果PAT丢失，则解码器不能工作，节目不能被解码。
PID为0x0000的数据包只能包含PAT。
连续计数错误该部分错误指示的有三个判断条件。
这三个判断条件对于该错误指示在逻辑上是“或”的关系，并不需要测量设备区分这些条件。
条件“TS包顺序错误”和“TS包丢失”可能引起某些没有附加存储器或智能软件的用户终端出现问题。
“TS包丢失”还包括了在其它链路中可能出现的丢包情况，其它链路中的单个包丢失可能引起一个完整MPEG-2包的丢失。
条件中的“同一TS包出现两次以上”可能预示着存在深层次的问题，需要进一步的观测。
PMT错误PAT告知解码器码流中有多少节目和相应的PMT指针，PMT中包括节目中视频码流（通常一个）、音频码流和数据码流在TS码流中的位置信息。
没有PMT，不能对相应的节目进行解码。
PID错误该部分检查每一个曾经出现的PID值，TS码流中是否有对应的数据流。
这个错误可能发生在TS码流复用、解复用和再复用的情况下。
对视频或音频的PID，用户定义的时间间隔不应超过5s。
对于用ISO 639的language_descriptor描述符描述的类型值大于“0”的数据和音频业务，则没有5s的限制。
理论上讲，可以为每个PID定义不同的时间间隔。
2 第二优先级测量项目传输错误传输错误指示符只能为0或1 。
但同时也应该有一个可复位的二进制计数器用于对出错TS包的计数，这个计数器可以给出错误的统计信息。
因为如果一个错误发生，从这个出错包无法获得进一步的错误指示。
而错误包的更多细节信息是非常有价值的，比如可以为每一个节目流提供一个传输错误计数器，或是在传输错误事件日志文件中包含每一个错误包的PID。
这种扩展的分析是可选的，本标准并不进行规定。
CRC错误针对CAT,PAT,PMT,NIT,EIT,BAT,SDT和TOT的CRC检查用于指示相应表的内容是否错误。
当出现这一错误指示时，不再从相应表获得进一步的错误指示。
PCR错误PCR用于重新生成本地的27MHz系统时钟。
如果PCR没有在规定范围内到达，那么时钟就会发生抖动或漂移。
用户终端或解码器则会出现失锁。
PCR间隔错误PCR用于重新生成本地的27MHz系统时钟。
如果PCR 间隔匀称达不到一定程度，那么时钟就会发生抖动或漂移。
接收端/解码器则会出现失去锁定。
这里推荐PCR间隔不要超过40ms。
PCR 不连续错误在TS码流中当PCR值不连续，但并没有设置不连续指示的时候，则发生PCR不连续错误。
PCR 精确度错误±500ns的精确度对于从系统时钟中获得色度副载波的同步是足够的。
该部分的测量只针对GB/T 中定义的恒定码速率TS 码流。
2.7 PTS 错误至少每700mS应出现一次PTS，只有在TS码流没有被加扰的情况下才能得到PTS。
CAT 错误用户终端通过CAT可以在TS码流中找到与CA 系统关联的EMM，如果CAT不存在，则用户终端不能接收管理信息。
3 第三优先级测量项目NIT错误检查TS中NIT是否存在，承载NIT的TS包的PID是否正确。
当前NIT错误检查本TS中有关TS的NIT是否存在，承载NIT的TS包的PID是否正确。
其他NIT错误这些针对其他TS码流的NIT表的传送不是必须的，只有在出现的时候才进行检查。
SI间隔错误SI表重复的最大、最小周期在GY/T 174-2001中有规定，监测TS码流中表的重复周期，作为某些特定表的间隔错误指示的补充错误指示。
缓冲器错误通过检查MPEG-2参考解码器中的一些缓冲器是否出现上溢或是下溢，判定是否有缓冲区错误。
未定义的PID错误每一个非私有的节目数据流的PID 都应列在PMT中。
SDT错误SDT用于描述可用的业务。
SDT表分割成两个子表分别包含当前TS（必须）的内容和其他TS（可选）的内容。
没有SDT，用户终端就不能向用户显示可用的业务信息。
SDT使用的该PID 也可用于传输BAT表。
当前SDT错误SDT用于描述当前TS可用的业务。
SDT使用的该PID也可用于传输BAT表。
其他SDT错误当有针对其他TS 码流的SDT 表存在时才进行检查。
EIT错误EIT说明了每个业务当前和下一个的事件是什么，而完整节目时间表的细节信息是可选的。
EIT表分成了几个子表，只有针对当前TS的“当前事件和下一个事件”的信息是必须的。
当前EIT错误EIT说明了本TS所有业务的当前事件和下一个事件是什么，本TS所有业务的完整的节目安排是可选的。
EIT表分成了几个子表，只有针对当前TS 的“当前事件和下一个事件”的信息是必须的。
如果没有“当前”或“以后”事件，则可以传输空EIT 数据段。
其他EIT错误只有在TS码流中有针对其他TS码流的EIT表时才进行检查。
RST错误RST是针对EIT中状态信息的一种快速更新机制。
TOT错误TDT表中携带当前的UTC时间和日期信息，除了TDT，提供本地时间偏移的TOT表也能被传输。
下列表的传输是可选的：- NIT-other；- SDT-other；- EIT-P/F-other ；- EIT-schedule-other；- EIT-schedule。
只有当这些表出现时，才进行相应的测量。
当这些表出现的时候，通过测量时间间隔自动完成测量。
做为上述测量的进一步扩展，SI的补充测量建议如下：SI 表中所必须的描述子应当出现，并且SI表中出现的信息应具有一致性。
