内容简介本书通过对大量客户问题的总结和归纳，提炼出了100个常见的技术问题，并对每个问题的处理方案进行简明扼要的说明，有助于各级代理商技术人员、终端客户技术人员能够方便、快捷的处理在实际的使用过程中遇见的各种问题。
未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。
版权所有，侵权必究。
服务宝典北京昆仑通态发行2010年5月第2版目录第一章常见问题处理流程 (1)1.清除组态工程密码流程 (1)2.注册码申请流程 (2)3.硬件返修流程 (3)第二章软件问题 (4)4.MCGS组态软件点数如何计算 (4)5.网络版客户端个数怎么计算 (4)6.安装时提示不能安装并口狗驱动 (4)7.如何安装英文版MCGS通网版软件 (5)8.加密狗有哪几种类型 (5)9.检测不到加密狗 (5)10.打开工程提示文件名不能包含空格.611.如何实现开机运行工程 (7)12.如何查看软件运行记录 (8)13.如何屏蔽热键 (8)14.存盘数据浏览中分割时间点含义 (8)15.历史表格无法显示提取后数据 (9)16.如何保存数据至SQL数据库 (9)17.MCGS是否可以访问O RACLE数据..1018.网络版工程运行和退出速度慢 (10)19.用IE浏览器浏览网络版工程 (10)20.工程损坏如何进行修复 (12)21.如何实现横向打印 (13)22.脚本驱动可以在通用版中使用吗..1323.TPC工程运行环境自动重启 (13)24.TPC工程运行30分钟退出 (14)25.注册码如何安装 (14)26.下载工程时提示版本不一致 (15)27.如何更换TPC中环境 (15)28.组对象中增加/删除成员不起作用1629.1秒钟以下的存盘数据怎样实现 (16)30.如何导出TPC中保存的历史数据 (16)31.历史表格数据不刷新 (16)32.历史表格中不显示历史数据 (17)33.工程运行中如何改报警上下限值..1734.历史报警不显示 (17)35.实时报警不显示 (18)36.TPC中报警数据占用多少空间 (18)37.TPC中存盘数据占用空间如何计算 1838.如何更改TPC中软键盘大小 (18)39.TPC如何进行窗口打印 (19)40.TPC打印窗口如何充满纸张 (19)41.网线下载工程失败 (20)42.如何解决USB下载失败 (20)43.V ISTA系统下USB无法下载工程 (21)44.如何实现弹出子窗口 (22)45.断电后保存作为下次开机初始值..2246.如何设置工程运行期限 (23)第三章通讯问题 (24)47.设备管理器中驱动很少 (24)48.通用串口父设备,能加多少子设备.2449.设备调试有数据工程画面无数据..2550.PLC和模块能否挂接在一个串口下2551.如何查看设备的通讯状态 (26)52.通讯状态为-8表示什么意思 (26)53.运行工程提示串口初始化失败 (26)54.TPC的COM2口与设备通讯不上..2755.数据能读不能写 (27)56.TPC是否支持OPC通讯 (28)57.200PLC:PLC同TPC7062K通讯接线 2858.200PLC:PLC同PC机的通讯接线 (28)59.200PLC:TPC和PLC通讯不上 (28)60.200PLC:用标准PPI电缆不能通讯.2961.200PLC:通讯状态跳变是什么原因2962.200PLC:如何连接PLC中的VW10.2963.200PLC和TPC能否实现多主多从.3064.200PLC:是否支持自由口通讯 (30)65.三菱PLC:编程口同TPC7062K接线3166.三菱PLC:编程口通讯如何选驱动..3167.三菱PLC:编程口参数设置 (32)68.欧姆龙PLC:PLC同TPC7062K接线3269.欧姆龙PLC支持什么通讯协议 (32)70.欧姆龙PLC:父设备参数设置 (33)71.欧姆龙PLC:地址如何设置 (33)72.300PLC:PLC同PC机的通讯方式 (34)73.300PLC:TCP通讯,需添加什么驱动3474.300PLC:能否直接读取AIAO数据..3475.300PLC同TPC7062K的通讯接线..3476.300PLC:适配器连接TPC端线序 (35)77.300PLC:通讯状态始终为-1 (35)78.300PLC与TPC连接,如何添加设备3579.M ODBUS:支持哪些通讯方式 (36)80.M ODBUS:地址如何对应 (36)第四章触摸屏硬件问题 (37)81.128兆TPC主要特性是什么 (37)B主口和从口的区别 (37)83.TPC7062K的串口引脚定义 (38)84.启动工程/不启动工程按钮含义 (38)85.如何用触摸形式操作右键 (39)86.如何对TPC进行触摸校准 (39)87.如何查看TPC的IP地址 (39)88.如何更改TPC的IP地址 (40)89.如何设置TPC背光灯时间 (40)90.如何设置蜂鸣器启动和关闭 (40)91.如何更新TPC启动画面 (41)92.如何查看TPC磁盘剩余空间？ (41)93.如何在TPC中实现屏保 (41)94.如何上传TPC中的工程 (42)95.运行环境启动后白屏的原因 (43)96.如何看PC机与TPC网络连接状态..4397.如何进入TPC操作系统 (44)98.如何通过PC机进入TPC操作系统..4499.实现同型号TPC间的工程移植 (44)100.如何对TPC串口进行测试 (45)第一章 常见问题处理流程1.清除组态工程密码流程(1)记录客户信息：包括单位名称、客户名称、联系电话,向客户索要组态工程并要求客户提供盖有公章的证明文件和购买途径；证明文件格式：我公司为XXX，该组态工程为我公司用北京昆仑通态MCGS软件开发，版权为我公司所有，而与此产生的版权纠纷问题与北京昆仑通态公司无关。
USB下载常见问题及解决方案一、问题简述本说明列举出了昆仑通态mcgsTpc嵌入式一体化触摸屏/工控机系列产品在使用USB下载服务的过程中，较常遇到的问题，并对解决方法进行了详细的说明。
二、适用对象1.硬件产品目前市场上，北京昆仑通态自动化软件科技有限公司的生产的TPC7062K、TPC7062KS、TPC7063K支持USB下载服务。
本说明仅适用于以上几种型号，其中，TPC7063K已经基本停产。
产品有2个USB口，USB2为提供USB下载服务的端口，USB1仅支持普通的USB服务。
2.软件版本MCGS嵌入版组态软件标准版本，MCGSE （）（含）以上版本都支持USB下载服务。
截至目前，现在使用的支持USB下载服务的版本包括MCGSE （）、MCGSE （）、MCGSE （）、MCGSE （）、MCGSE （）。
3.电脑配置操作系统：Windows 2000，Windows Xp, Windows Vista, Windows 2003 Server兼容及以上规范的PC机。
三、详细说明1.如何使用USB通讯方式进行下载服务使用USB下载服务需要进行以下操作步骤：1）、使用USB通讯线连接PC机和TPC；2）、在组态环境的下载配置对话框选择“连机运行”，连接方式的选择“USB 通讯”，如下图所示。
3）、使下位机TPC进入运行环境，即确保TPC进入工程下载画面或者工程运行状态；4）、在下载配置对话框点击“通讯测试”按钮，通讯测试正常后，点击“工程下载”。
2.为什么USB下载总是不成功请检查是否是以下原因：1）、可能是USB驱动没有安装或者安装失败具体可以通过以下方式查看确认：用USB通讯线连接好PC机和TPC，打开PC机上“我的电脑”的属性窗口，在硬件属性页选择“设备管理器”。
如果PC机上已经安装了USB驱动，在设备管理器中会有如下图红色标注部分所示信息。
2）、和ActiveSync冲突，需要禁用ActiveSync（如果安装了ActiveSync）只有禁用ActiveSync才能保证mcgs可以正常下载。

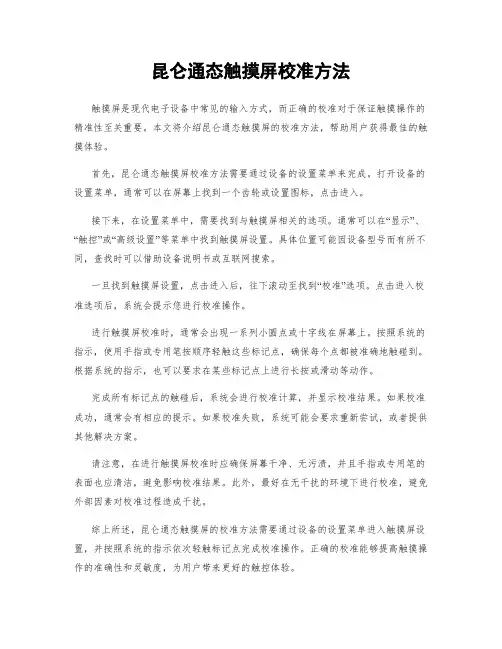

昆仑通态触摸屏校准方法
触摸屏是现代电子设备中常见的输入方式，而正确的校准对于保证触摸操作的精准性至关重要。
本文将介绍昆仑通态触摸屏的校准方法，帮助用户获得最佳的触摸体验。
首先，昆仑通态触摸屏校准方法需要通过设备的设置菜单来完成。
打开设备的设置菜单，通常可以在屏幕上找到一个齿轮或设置图标，点击进入。
接下来，在设置菜单中，需要找到与触摸屏相关的选项。
通常可以在“显示”、“触控”或“高级设置”等菜单中找到触摸屏设置。
具体位置可能因设备型号而有所不同，查找时可以借助设备说明书或互联网搜索。
一旦找到触摸屏设置，点击进入后，往下滚动至找到“校准”选项。
点击进入校准选项后，系统会提示您进行校准操作。
进行触摸屏校准时，通常会出现一系列小圆点或十字线在屏幕上。
按照系统的指示，使用手指或专用笔按顺序轻触这些标记点，确保每个点都被准确地触碰到。
根据系统的指示，也可以要求在某些标记点上进行长按或滑动等动作。
完成所有标记点的触碰后，系统会进行校准计算，并显示校准结果。
如果校准成功，通常会有相应的提示。
如果校准失败，系统可能会要求重新尝试，或者提供其他解决方案。
请注意，在进行触摸屏校准时应确保屏幕干净、无污渍，并且手指或专用笔的表面也应清洁，避免影响校准结果。
此外，最好在无干扰的环境下进行校准，避免外部因素对校准过程造成干扰。
综上所述，昆仑通态触摸屏的校准方法需要通过设备的设置菜单进入触摸屏设置，并按照系统的指示依次轻触标记点完成校准操作。
正确的校准能够提高触摸操作的准确性和灵敏度，为用户带来更好的触控体验。

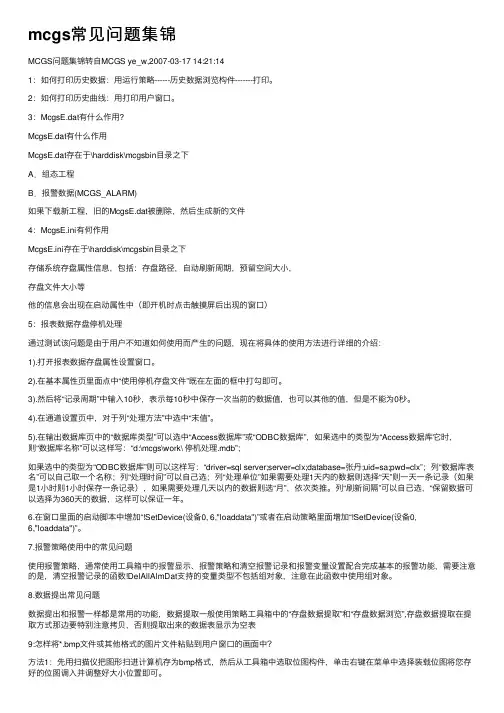

mcgs常见问题集锦MCGS问题集锦转⾃MCGS ye_w,2007-03-17 14:21:141：如何打印历史数据：⽤运⾏策略------历史数据浏览构件-------打印。
2：如何打印历史曲线：⽤打印⽤户窗⼝。
3：McgsE.dat有什么作⽤?McgsE.dat有什么作⽤McgsE.dat存在于\harddisk\mcgsbin⽬录之下A．组态⼯程B．报警数据(MCGS_ALARM)如果下载新⼯程，旧的McgsE.dat被删除，然后⽣成新的⽂件4：McgsE.ini有何作⽤McgsE.ini存在于\harddisk\mcgsbin⽬录之下存储系统存盘属性信息，包括：存盘路径，⾃动刷新周期，预留空间⼤⼩，存盘⽂件⼤⼩等他的信息会出现在启动属性中（即开机时点击触摸屏后出现的窗⼝）5：报表数据存盘停机处理通过测试该问题是由于⽤户不知道如何使⽤⽽产⽣的问题，现在将具体的使⽤⽅法进⾏详细的介绍：1).打开报表数据存盘属性设置窗⼝。
2).在基本属性页⾥⾯点中“使⽤停机存盘⽂件”既在左⾯的框中打勾即可。
3).然后将“记录周期”中输⼊10秒，表⽰每10秒中保存⼀次当前的数据值，也可以其他的值，但是不能为0秒。
4).在通道设置页中，对于列“处理⽅法”中选中“末值”。
5).在输出数据库页中的“数据库类型”可以选中“Access数据库”或“ODBC数据库”，如果选中的类型为“Access数据库它时，则“数据库名称”可以这样写：“d:\mcgs\work\ 停机处理.mdb”；如果选中的类型为“ODBC数据库”则可以这样写：“driver=sql server;server=clx;database=张丹;uid=sa;pwd=clx”；列“数据库表名”可以⾃⼰取⼀个名称；列“处理时间”可以⾃⼰选；列“处理单位”如果需要处理1天内的数据则选择“天”则⼀天⼀条记录（如果是1⼩时则1⼩时保存⼀条记录），如果需要处理⼏天以内的数据则选“⽉”，依次类推。
昆仑通态触摸屏部分总结常用逻辑脚本1.登录自动注销脚本当前时间=!TimeI2Str(!GetLastMouseActionTime(),"%X")'获取鼠标的最后动作时间设定时间=!TimeSpanGetMinutes(!TimeGetSpan(!TimeGetCurrentTime(),!GetLastMouse ActionTime()))'计算鼠标最后的活动时间和当前时间的差值if flag1 = 0 then'判定是不是已经打开了一个登录窗口。
if !strComp("负责人",!GetCurrentUser())=0 OR !strComp("操作员",!GetCurrentUser())=0 then'判定当前的用户if 设定时间 >=50 then'鼠标停止动作是否已经超过50分钟回车=1 '注意这两个赋值的顺序，须先赋值在执行!LogOff()flag1=1'!LogOff( )endifendifendifif 回车=1 then!SendKeys("{ENTER}")'发送ENTER键flag1 = 0回车 = 0endif2.自动切换画面脚本if 设定时间>=50 then !CloseAllWindow("工艺图1") '50分钟后关闭除“工艺图1”之外所有窗口。
（结合自动注销脚本使用）3.在需要先开阀再开泵的情况时，可通过脚本和隐藏功能结合使用来避免现场误操作循环脚本：IF XX阀开到位=1 THEN XX泵隐藏变量=1IF XX阀开到位=0 THEN XX泵隐藏变量=0注释1：当隐藏变量=1时，触摸屏画面显示开泵按钮，隐藏变量=0时，触摸屏画面显示提示语如“请先开阀！”。
注释2：在有多种状态来判定隐藏条件可利用类似循环语句4.历史数据自动删除脚本!DelSaveDat(历史数据,12 )利用循环策略，将循环时间设为每月一次，即可实现每月删除12小时之前的历史数据。
昆仑通态触摸屏常见问题及解决办法1.首先打开设备窗口，添加设备2.程序下载，如果程序下载时提示通讯失败有以下几个原因a.系统版本过低需要更新硬件系统版本，需要这个空的U盘，把U盘插电脑上点U盘包制作，制作完成后插在触摸屏上更新触摸屏系统b．U盘下载失败：U盘不识别,未弹窗提示下载工程①U盘格式是否为FAT32格式，②确认带USB方口的屏是否设置为主口模式通讯(7032Kx、7032Kw除外)③屏上USB口外接鼠标测试硬件口是否正常④USB方口是否有连接设备或USB线⑤文件夹是否名为tpcbackup，是否放至U盘根目录⑥软件版本和触摸屏是否匹配（pro-linux ; 嵌入版-wince）⑦部分金斯顿U盘识别有问题，可换其他品牌U盘测试C . USB线下载提示通讯测试失败排查思路①触摸屏是否设置为从口模式通讯(7032Kx、7032Kw除外)②USB通讯线是否正常，可连接打印机或换线测试③电脑“网络连接-更改适配器选项"是否有识别设备名为：“Remote NDIS basedInternet Sharing Device”(虚拟网口)④USB主口是否有插U盘或外接USB设备⑤软件版本和触摸屏是否匹配（pro-linux ; 嵌入版-wince）⑥重启触摸屏进入"系统参数设置"&“进入运行环境”界面，在当前界面下载工程测试常见问题：问：如何设置主从口模式？如何保持主从口模式？答：①屏上电后，长按触摸屏，进入配置界面②点击“系统参数设置” 后，选择"USB"，即可切换USB主从模式③勾选“USB主从模式保持”，即可实现重启触摸屏后，主从口保持为断电前模式，如若不勾选，重启后默认恢复为主口模式问：进入"USB"界面，没有"USB主从模式保持"的勾选项，怎么办？答：在页面配置界面查看触摸屏的软件版本号(即运行环境版本)，是否为3.3.1 4538 SP1.2及以下版本问：网线下载工程提示此工程不支持当前下位机答：检查工程-文件-工程设置-HMI设置的型号是否和下载屏的型号一致问：U盘包下载工程提示工程数据完整性校验不通过答：检查工程-文件-工程设置-HMI设置的型号是否和下载屏的型号一致3.Modbus RTU通讯，以显控PLC为例，要添加D6000的值通道地址要些46001,下面有显控的地址偏移表。
昆仑通态MCGS触摸屏的100个常见问题及解决方法，很全面了！很多朋友在学习昆仑通态时困难重重，今天，我们收集了100个常见的技术问题，并对每个问题的处理方案进行简明扼要的说明，有助于工控技术人员能够方便、快捷的处理在实际的使用过程中遇见的各种问题。
第一章软件问题通网版问题1. MCGS组态软件点数如何计算在实时数据库中除4个系统内部变量以外，所有添加的变量都算为软件的点数，可通过点击“工具-使用计数检查”来查看MCGS点数信息。
2. 网络版客户端个数怎么计算指在客户端同时使用IE浏览MCGS网络版服务器的计算机个数。
3. 安装时提示不能安装并口狗驱动在安装组态软件时，计算机没有并口或并口被占用，则会出现此提示框，点击跳过此步骤继续安装即可。
4. 如何安装英文版MCGS通网版软件在英文操作系统下安装中文版MCGS通网版软件，软件界面即可显示英文界面，由于部分外挂构件不支持英文，添加构件时可能会出现乱码，但不影响正常使用和运行。
注：嵌入版组态环境目前无法支持英文版。
5. 加密狗有哪几种类型MCGS通用版和网络版支持的加密狗目前分为并口和USB两种，按点数不同又可分为64点、128点、256点、512点、1024点和无限点。
6. 检测不到加密狗可从以下几个方面考虑：(1)是否通过“工具”菜单下的安全管理锁定了其他的加密狗；(2)并口上是否接打印机，如接打印机，需将BIOS并口模式设为ECP+EPP；(3)软件版本同加密狗版本是否一致；(4)并口是否损坏，可将加密狗在其他机器并口上进行测试；(5)加密狗驱动是否损坏，可通过光盘中驱动进行重装测试；(6)查杀病毒，计算机有病毒的话也会检测不到加密狗；(7)加密狗接头是否松动；(8)重新安装MCGS软件；(9)是否设置了工程运行期限。
7. 打开工程提示文件名不能包含空格MCGS通网版、嵌入版6.5(含以前版本)版本工程的名称以及工程放置的路径均不能包含空格，否则不能正常打开。
昆仑通态触摸屏教程服务宝典（第2版）目录第一章常见问题处理流程 (1)1.清除组态工程密码流程 (1)2.注册码申请流程 (2)3.硬件返修流程 (3)第二章软件问题 (4)4.MCGS组态软件点数如何计算 (4)5.网络版客户端个数怎么计算 (4)6.安装时提示不能安装并口狗驱动 (4)7.如何安装英文版MCGS通网版软件 (5)8.加密狗有哪几种类型 (5)9.检测不到加密狗 (5)10.打开工程提示文件名不能包含空格.611.如何实现开机运行工程 (7)12.如何查看软件运行记录 (8)13.如何屏蔽热键 (8)14.存盘数据浏览中分割时间点含义 (8)15.历史表格无法显示提取后数据 (9)16.如何保存数据至SQL数据库 (9)17.MCGS是否可以访问O RACLE数据..1018.网络版工程运行和退出速度慢 (10)20.工程损坏如何进行修复 (12)21.如何实现横向打印 (13)22.脚本驱动可以在通用版中使用吗..1323.TPC工程运行环境自动重启 (13)24.TPC工程运行30分钟退出 (14)25.注册码如何安装 (14)26.下载工程时提示版本不一致 (15)27.如何更换TPC中环境 (15)28.组对象中增加/删除成员不起作用1629.1秒钟以下的存盘数据怎样实现 (16)30.如何导出TPC中保存的历史数据 (16)31.历史表格数据不刷新 (16)32.历史表格中不显示历史数据 (17)33.工程运行中如何改报警上下限值..1734.历史报警不显示 (17)35.实时报警不显示 (18)36.TPC中报警数据占用多少空间 (18)37.TPC中存盘数据占用空间如何计算 1838.如何更改TPC中软键盘大小 (18)39.TPC如何进行窗口打印 (19)40.TPC打印窗口如何充满纸张 (19)41.网线下载工程失败 (20)42.如何解决USB下载失败 (20)43.V ISTA系统下USB无法下载工程 (21)44.如何实现弹出子窗口 (22)45.断电后保存作为下次开机初始值..2246.如何设置工程运行期限 (23)第三章通讯问题 (24)47.设备管理器中驱动很少 (24)48.通用串口父设备,能加多少子设备.2449.设备调试有数据工程画面无数据..2550.PLC和模块能否挂接在一个串口下2551.如何查看设备的通讯状态 (26)52.通讯状态为-8表示什么意思 (26)53.运行工程提示串口初始化失败 (26)54.TPC的COM2口与设备通讯不上..2755.数据能读不能写 (27)56.TPC是否支持OPC通讯 (28)57.200PLC:PLC同TPC7062K通讯接线 2858.200PLC:PLC同PC机的通讯接线 (28)59.200PLC:TPC和PLC通讯不上 (28)60.200PLC:用标准PPI电缆不能通讯.2961.200PLC:通讯状态跳变是什么原因2962.200PLC:如何连接PLC中的VW10.2963.200PLC和TPC能否实现多主多从.3064.200PLC:是否支持自由口通讯 (30)65.三菱PLC:编程口同TPC7062K接线3166.三菱PLC:编程口通讯如何选驱动..3167.三菱PLC:编程口参数设置 (32)68.欧姆龙PLC:PLC同TPC7062K接线3269.欧姆龙PLC支持什么通讯协议 (32)70.欧姆龙PLC:父设备参数设置 (33)71.欧姆龙PLC:地址如何设置 (33)72.300PLC:PLC同PC机的通讯方式 (34)73.300PLC:TCP通讯,需添加什么驱动3474.300PLC:能否直接读取AIAO数据..3475.300PLC同TPC7062K的通讯接线..3476.300PLC:适配器连接TPC端线序 (35)77.300PLC:通讯状态始终为-1 (35)78.300PLC与TPC连接,如何添加设备3579.M ODBUS:支持哪些通讯方式 (36)80.M ODBUS:地址如何对应 (36)第四章触摸屏硬件问题 (37)81.128兆TPC主要特性是什么 (37)B主口和从口的区别 (37)83.TPC7062K的串口引脚定义 (38)84.启动工程/不启动工程按钮含义 (38)85.如何用触摸形式操作右键 (39)86.如何对TPC进行触摸校准 (39)87.如何查看TPC的IP地址 (39)88.如何更改TPC的IP地址 (40)89.如何设置TPC背光灯时间 (40)90.如何设置蜂鸣器启动和关闭 (40)91.如何更新TPC启动画面 (41)92.如何查看TPC磁盘剩余空间？ (41)93.如何在TPC中实现屏保 (41)94.如何上传TPC中的工程 (42)95.运行环境启动后白屏的原因 (43)96.如何看PC机与TPC网络连接状态..4397.如何进入TPC操作系统 (44)98.如何通过PC机进入TPC操作系统..4499.实现同型号TPC间的工程移植 (44)100.如何对TPC串口进行测试 (45)第一章常见问题处理流程1.硬件返修流程(1)联系相应区域的销售代理商；(2)向代理商提交客户信息(包括单位名称、客户姓名、联系电话、收货地址)，TPC的型号，编号，以及详细问题描述信息即可。

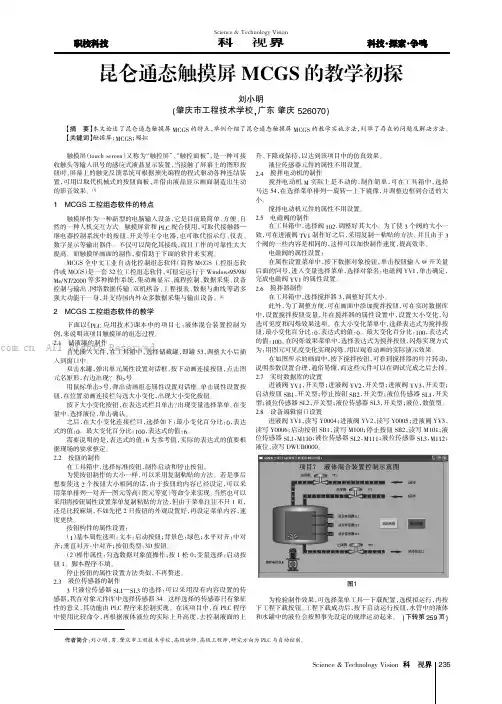

昆仑通态触摸屏MCGS 的教学初探刘小明(肇庆市工程技术学校,广东肇庆526070)【摘要】本文论述了昆仑通态触摸屏MCGS 的特点，举例介绍了昆仑通态触摸屏MCGS 的教学实施方法，列举了存在的问题及解决方法。
【关键词】触摸屏；MCGS ；模拟触摸屏（touch screen ）又称为“触控屏”、“触控面板”，是一种可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械式的按钮面板，并借由液晶显示画面制造出生动的影音效果。
[1]1MCGS 工控组态软件的特点触摸屏作为一种新型的电脑输入设备，它是目前最简单、方便、自然的一种人机交互方式。
触摸屏常和PLC 配合使用，可取代接触器—继电器控制系统中的按钮、开关等主令电器，也可取代指示灯、仪表、数字显示等输出器件。
不仅可以简化其接线，而且工作的可靠性大大提高。
而触摸屏画面的制作，要借助于下面的软件来实现。
MCGS 全中文工业自动化控制组态软件（简称MCGS 工控组态软件或MCGS ）是一套32位工控组态软件，可稳定运行于Windows95/98/Me/NT/2000等多种操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。
[2]2MCGS 工控组态软件的教学下面以《PLC 应用技术》课本中的项目七：液体混合装置控制为例，来说明该项目触摸屏的组态过程。
2.1储液罐的制作首先插入元件，在工具箱中，选择储藏罐，即罐53，调整大小后插入到窗口中。
双击水罐，弹出单元属性设置对话框，按下动画连接按钮，点击图元名矩形，右边出现？和>号。
用鼠标单击>号，弹出动画组态属性设置对话框。
单击属性设置按钮，在位置动画连接栏勾选大小变化，出现大小变化按钮。
按下大小变化按钮，在表达式栏目单击？出现变量选择菜单。
基于昆仑通态MCGS触摸屏常见问题分析
第二章软件问题
通网版问题
4. MCGS组态软件点数如何计算
在实时数据库中除4个系统内部变量以外，所有添加的变量都算为软件的点数，可通过点击“工具-使用计数检查”来查看MCGS点数信息。
5. 网络版客户端个数怎么计算
指在客户端同时使用IE浏览MCGS网络版服务器的计算机个数。
6. 安装时提示不能安装并口狗驱动
在安装组态软件时，计算机没有并口或并口被占用，则会出现此提示框，点击跳过此步骤继续安装即可。
7. 如何安装英文版MCGS通网版软件
在英文操作系统下安装中文版MCGS通网版软件，软件界面即可显示英文界面，由于部分外挂构件不支持英文，添加构件时可能会出现乱码，但不影响正常使用和运行。
注：嵌入版组态环境目前无法支持英文版。
8. 加密狗有哪几种类型
MCGS通用版和网络版支持的加密狗目前分为并口和USB两种，按点数不同又可分为64点、128点、256点、512点、1024点和无限点。
9. 检测不到加密狗
可从以下几个方面考虑：
(1)是否通过“工具”菜单下的安全管理锁定了其他的加密狗；
(2)并口上是否接打印机，如接打印机，需将BIOS并口模式设为ECP+EPP；
(3)软件版本同加密狗版本是否一致；
(4)并口是否损坏，可将加密狗在其他机器并口上进行测试；
(5)加密狗驱动是否损坏，可通过光盘中驱动进行重装测试；
(6)查杀病毒，计算机有病毒的话也会检测不到加密狗；
(7)加密狗接头是否松动；
(8)重新安装MCGS软件；
(9)是否设置了工程运行期限。
10. 打开工程提示文件名不能包含空格
MCGS通网版、嵌入版6.5(含以前版本)版本工程的名称以及工程放置的路径均不能包含空格，否则不能正常打开。
例如工程位置放置在了桌面上，但是桌面的完整路径为C:Documents and SettingsAdministrator桌面，其中Documents and Settings中包含空格，所以工程不能正常打开。
注：嵌入版6.8工程(工程名称完整不包含空格)放在桌面上可以正常打开
11. 如何实现开机运行工程
(1)删除执行程序:D:MCGSProgramMcgs
Set.exe和其对应桌面快捷图标；
(2)删除MCGS系统安装时创建的程序群组：开始所有程序mcgs组态软件通用版mcgs 组态环境；
(3)将D:MCGSProgrammcgsrun.exe发送到桌面快捷方式，点击右键属性，将快捷方式下的目标在原来基础上加如下内容：+空格+工程路径+工程名；
(4)将mcgsrun.exe的快捷方式添加到“开始所有程序启动"中，开机即可运行工程。
12. 如何查看软件运行记录
找到通用版安装目录，比如安装在D盘，查找D:MCGSProgramdaemon.log，这个文件记录了软件运行的相关信息。
13. 如何屏蔽热键
在工程中调用函数：!DisableCtrlAltDel()即可，函数意义：屏蔽热键Ctrl+Alt+Del 的功能。
注：此函数在网络版客户端和WIN98操作系统下无效。
14. 存盘数据浏览中分割时间点含义
指按照自己的需要定义昨天和今天是从哪个时间点分开的，或者月等等。
15. 历史表格无法显示提取后数据
(1)先提取，再用历史表格显示看数据是否设置存盘周期，数据连接是否正确，运用存盘数据提取时，要把时间间隔和提取间隔设置合理，否则不能正常提取数据；(2)看数据来源和存储目标设置是否正确，时间设置合理后，要运行一段时间，xxx. mdb数据库里有数据以后才能显示。
16. 如何保存数据至SQL数据库
(1) 通用版：通过存盘数据提取构件把存盘数据提取到SQL中：数据来源选择工程自动生成的ACCESS数据库文件，数据输出ODBC数据库，选择SQL数据库(先在SQL Server中建立数据库及数据表)；
(2)网络版：直接在文件菜单下的“数据库连接设置”里面选择存盘数据库为SQL数据库。
17. MCGS是否可以访问Oracle数据
可以，前提条件是必须成功安装Oracle客户端软件。
18. 网络版工程运行和退出速度慢
MCGS软件自带数据库为ACCESS数据库，ACCESS数据库本身为小型数据库，数据库文件超过50M，存盘数据量太大后，会致数据库崩溃致使工程运行缓慢。
建议用SQL数据库存储数据或者对存储数据做定期删除处理。
19. 用IE浏览器浏览网络版工程
(1)局域网内部IP浏览网络版工程：
A.MCGS网络版的默认端口号是80，一般只要客户端机器上能直接ping通运行网络版机器的IP地址，在客户端机器上的IE栏内输入网络版服务器IP地址，便可直接浏览；
B.若80端口被其它地址绑定，可以通过“主控窗口”下的“HTTP参数”属性下另设置端口号，这样在IE浏览时要加端口号，才可以浏览。
(2)通过外网访问局域网内的一个运行网络版的PC机，首先将内网运行网络版所绑定的端口通过局域网映射到公网，且将PC机1966端口映射出去。
以ADSL拨号上网为例做一下简单介绍：
服务器安装花生壳软件，并输入申请的免费域名，如
对路由器(如TP-LINK) 进行配置：
A进入动态DNS设置，绑定域名；
B在“转发规则”中进入“虚拟服务器”进行如下设置：
ID 服务端口 IP地址协议状态
1 3100 200.200.200.11 TCP 生效
2 1966 200.200.200.11 TCP 生效
C运行PC机上的网络版工程，在外网IE栏内输入地址:3100 /defaul .htm，即可实现外网访问。
20. 工程损坏如何进行修复
(1)需要安装OFFICE办公软件里的ACCESS数据库；
(2)把组态工程关闭，右键点击工程，打开方式/选择程序/Microsoft Office ACCESS，确定；
(3)提示：转换/打开数据库，选择打开数据库(注意：不能选择转换数据库，转换后的工程不可识别)，提示安全警告，选择打开；
(4)打开ACCESS数据库后，选择菜单工具/数据库实用工具/压缩和修复数据库，即可对工程进行修复；
(5)如使用上述方法无法修复工程，说明工程损坏严重，需要重新组态工程。
21. 如何实现横向打印
在用户窗口属性设置的扩充属性中将打印窗口的“窗口视区大小”改为打印纸张的大小，并选择横向打印。
22. 脚本驱动可以在通用版中使用吗
可以，但是需要使用通用版定制环境。
定制环境可以到 的“下载中心-定制版本”里下载脚本驱动开发工具，在脚本开发工具包里就有通网版的定制环境。
嵌入版问题
23. TPC工程运行环境自动重启
工程运行时CPU占用率如果达到99%，运行环境会自动退出，然后重新启动。
CPU占用率高的原因可能有：位图多、循环策略里面的脚本程序多和循环周期短等。
24. TPC工程运行30分钟退出
(1)属性设置显示“运行未获授权”，说明注册码丢失，需要重新生成注册码；
(2)属性设置显示“组态未获授权”，说明未插加密狗下载工程，老TPC进行工程下载时需要上位机插加密狗。
25. 注册码如何安装
(1)上位机安装：通过下载配置-高级操作-更新注册码，选择注册码文件进行安装；
(2)下位机安装：将注册码拷贝到U盘里，插到TPC USB口上，在TPC的启动属性-系统维护中进行安装。
26. 下载工程时提示版本不一致
(1)如果是已经运行的工程，更换上位机环境，以免造成屏和新环境兼容问题；
(2)如果是新建工程，使用标准发行TPC，建议通过向导自动更新屏里的环境。
27. 如何更换TPC中环境
(1)下载时点击“高级操作”更新下位机运行环境；
(2)将CeSvr.armv4和mcgsce.armv4文件拷贝到U盘里，并将后缀改为.exe，将CeSvr.exe替换屏中“我的电脑HardDiskCeSvr.exe”,mcgsce.exe替换屏中“我的电脑HardDiskmcgsbinmcgsce.exe”和“我的电脑HardDiskackupmcgsce.exe”文件。
28. 组对象中增加/删除成员不起作用
点击菜单栏“工具-使用计数检查”，可刷新组对象中成员。
29. 1秒钟以下的存盘数据怎样实现
将组对象的存盘属性中存盘周期设置为0秒，在循环策略中调用!savedate()函数，利用循环策略的时间来实现周期存盘(循环策略时间设置小于1秒钟即可)。
30. 如何导出TPC中保存的历史数据
建议使用!ExportHisDataToCSV( )函数实现数据导出，具体函数应用见MCGS帮助文档。
31. 历史表格数据不刷新
在MCGS中，窗口中的历史表格是不会自动刷新的，历史表格只有在其窗口打开时才去访问数据库读数据，此后不再进行数据库的访问，可通过在循环策略窗口或窗口的循环脚本中执行窗口名称.Refresh()函数来刷新窗口，访问和读取数据库，达到实时刷新历史表格里的数据。
32. 历史表格中不显示历史数据
(1)确认组对象是否做了存盘处理；
(2)窗口有无进行实时刷新；
(3)显示属性中是否没有做变量连接。
33. 工程运行中如何改报警上下限值
循环策略中使用!SetAlmValue( )函数，可在工程运行时修改报警的上下限值，具体函数应用见MCGS帮助文档。
