富思特水性氟碳漆施工工艺

水性氟碳漆施工工艺1、涂层结构及图示2注：1、增强层增强抗裂砂浆膜厚和用量根据实际基层平整度状况；2、找平层专用腻子膜厚和用量根据基层找平状况以及预留分格线深度；3、涂装条件及要求（1）基层要求1）、基材养护期满，干燥良好，含水率小于10%，Ph值（酸碱度）小于10；2）、基层坚固、平整、清洁，无污染、油污、明显裂纹及裂缝等不良现象，平整度和粗糙度状况符合；3）、外墙外保温系统抹面砂浆，必须符合外墙外保温系统的验收规范。

（2）环境要求1）、环境和基面温度于5--40℃，环境湿度不大于85%，并可于施工期间持续；2）、天气状况良好，无扬尘、大风、雨天、大雾等天气；3）、施工现场环境整洁，无污染源及扬尘；4）、施工辅助设施及安全保证设施齐备；4、施工工艺工艺流程工艺表述（1）基层检查及处理1）基层存在孔洞、凹陷，应进行填充修补并找平；2）基层存在突起以及突出部位，应进行铲除并找平；3）基层存在表层浮灰及粘浮污染物，应进行清扫、打磨，保证表面清洁；4）基层存在油污，应采取清洗剂进行清洗，保证去除后表面清洁和干燥；5）基层存在空鼓，应叩开铲除，并进行密实修补；6）基层存在裂纹和裂缝，应对裂纹进行修补和抑裂增强处理；7）基层存在泛碱和严重盐析现象，应采用草酸或冰醋酸进行中和处理；8）基层平整度不够，应继续砂浆修补并找平；9）基层强度不足或不坚固起砂，严重时应打磨除掉起砂层重新抹灰，轻微状况可涂刷界面剂增强；（2）增强层及施工基层检查并处理合格后，对基层进行增强层的施工；1）材料配置：抗裂增强砂浆（粗—细）、耐碱玻纤网格布2）体系特征：抗裂增强砂浆为干粉状、密闭袋装、灰色；耐碱玻纤网格布：符合国家标准要求；3）砂浆配制：增强砂浆骨料（干粉）按包装物上规定比例兑水易和，充分易和呈均匀砂浆膏状后使用；4）施工方式：批刮，整体连续均匀批刮，批刮一道后嵌入耐碱玻纤网格布，然后再批刮二道、三道；5）施工工具：批刀或抹刀、刮板，腻子刀；6）施工道数： 2-3遍，具体根据基层实际平整度状况；7）施工操作（a）、合理分配一次性涂装区域，从上至下连续均匀批刮一道，紧跟铺设耐碱玻纤网格布，网布接头、接续部位相互搭接不小于10cm，并采用幔刀或抹刀将网布充分赶开和压紧密实，不允许存在虚粘和空鼓；（b）、一道基本干燥（初强）后即可批刮二道，要求从上至下连续均匀批刮，要求批刮细微、保持良好平整度；（c）、二道基本干燥（初强）后继续进行三道批刮，三道砂浆采取略细的增强砂浆为最宜（利于整体基面粗糙度控制），要求从上至下连续均匀批刮，要求批刮细微、保持良好平整度；（d）、上述增强砂浆干燥后进行整体打磨，保证整体平整度和粗糙度基本均一；8）、砂浆保养：打磨后及时清扫和擦拭表面粉尘及粉屑，高温、干燥天气可采用清水对干好的砂浆层进行适当保养加强；9）、强调和说明事项（a）、砂浆厚度并非越厚越好，原则上以良好找平基层为准；（b）、砂浆配制过程中，搅拌应均匀、细微，做到无粉团、无疙瘩、无过大颗粒；（c）、砂浆干燥后适当用水保养可有效增加强度；（d）、配制好的砂浆应于2小时内用完，做到现用现配；（3）找平层及施工增强层干燥及打磨合格后，于其上进行分格（如有分格需要）及找平层施工； 1）、分格及设置如按块分格设计，则首先于增强层基面上进行弹线分格，并于找平层施工前进行胶带粘贴分格（根据分格线宽度选择胶带）；分格图示如下：2）3）4）5）6）、施工工具：批刀或抹刀、刮板，腻子刀；7）、施工道数： 2-3道，具体也据基层实际和分格线需求深度；8）、施工操作：（a）、粘贴胶带分格，合理分配一次性涂装区域，然后从上至下连续均匀批刮，批刮后及时揭去分格胶带预留出分格线；干燥后打磨刮痕后再批刮下道；（b）、对批刮后的整体基面随时进行外观缺陷及平整度状况的质量检查，针对缺陷及时作出加强性修补；（c）、过程中分格预留：单道批刮前均沿线粘贴胶带，待单道批刮后立即揭去胶带，多道批刮按单道做法重复即可，始终保持分格线预留；（d）、最后一道批刮完成及干燥后，对基面及分格缝隙进行整体细致打磨，保证总体基本平整光洁，分格槽线平直、整齐、深度一致；（9）、打磨要求：要求打磨细微和彻底，保证腻子基面总体平整度和光洁度良好；10）、腻子保养：打磨后及时清扫和擦拭表面粉尘及粉屑，高温、干燥天气可采用清水对干好腻子层进行适当保养加强；11）、强调和说明事项（a）、腻子厚度并非厚好，原则上以找平基层为准；（b）、腻子配制过程中，搅拌均匀、细微，做到无粉团、无疙瘩、无过大颗粒；（c）、腻子干燥后适当用水保养可有效增加强度；（d）、配制好的腻子应于2小时内用完，做到现用现配；（e）、分格线预留应随时检查和保持平直、整齐状况；（4）抛光层及施工上述找平层（腻子）干燥良好后，继续预留分格线（分格线粘贴胶带），于其上进行抛光层的施工；1）、抛光层材料配置：氟碳专用抛光腻子；2）、体系特征：乳液膏状、密闭桶装、白色略微黄；3）、腻子配制：开桶搅拌均匀后批刮使用；4）、施工方式：批刮，整体连续均匀批刮；5）、施工工具：批刀或抹刀、刮板，腻子刀；6）、施工道数： 2道，具体也据光洁度状况；7）、施工操作：（a）、合理分配一次性涂装区域，从上至下连续均匀批刮（批刮后揭去胶带继续预留出分格线）；干燥后打磨消除刮痕并批刮下道；（b）、过程分格预留：单道批刮前均沿线粘贴胶带，待单道批刮后及时揭去胶带，多道批刮按单道做法重复即可，始终保持分格线预留；（c）、最后一道批刮完成及干燥后，对基面及分格缝隙进行整体细致打磨，保证总体基本平整光洁，分格槽线平直、整齐、深度一致；8）、干燥及养护：批刮后自然干燥，无需特殊养护，通常批刮12h后可实干；9）、打磨要求（a）、涂装面打磨：要求采用600目及以上目数砂质，打磨细微和彻底，保证腻子基面平整度和光洁度良好，打磨过程中发现缺陷应及时进行修补和加强；（b）、分格缝打磨：采用400目及以上砂质对预留的分格线（槽）进行细致打磨，打磨后保证分格线平直、平滑、深度宽度均一；10）、强调和说明事项（a）、抛光腻子批刮原则是单道薄批，批刮多道，保证整体细微、均匀、光洁；（b）、一次性批刮未用完的腻子应注意保存密封；（c）、分格线预留应随时检查和保持平直、整齐状况；（5）底漆层及施工上述腻子干燥彻底，并打磨平整清洁表面浮尘后进行底漆的涂装施工；1）、材料配置：KD20外墙抗碱底漆；2）、体系特征：水性、单组分液状，密闭桶装，白色可遮盖型；3）、底漆配制：开桶后采用清水稀释并充分搅拌均匀后使用，兑水量为15—30%，具体根据施工粘度需要；4）、施工方式：滚涂，整体连续均匀滚涂；5）、施工工具：外墙漆用涂装滚筒，建议选择优质中毛滚筒；6）、施工道数：1道；7）、膜厚及用量：平均膜厚为0.03mm，理论用量为0.1kg/m2，因腻子基面和吸收状况不同，底漆用量可能存在差异；8）、施工操作要求：合理分配一次性涂装区域，从上至下连续均匀滚涂，细致滚涂接茬和接续，要求滚涂均匀、连续、到位、无漏涂，难涂装部位建议采用羊毛刷辅助；9）、干燥及保养：底漆涂刷后应保证充分干燥，干燥后可轻微打磨和修补加强；10）、强调事项（a）、底漆兑水比例应保持基本相同，兑水后充分搅拌均匀；（b）、底漆开桶后应注意密封，未一次用完物料应及时归桶；（c）、涂刷间歇和结束，应及时浸泡和清洗工具；（d）、细微滚涂操作，避免沾污，不免沾污可及时用清水进行清洗；（6）面漆层及施工底漆层充分干燥（12—24h）后，可进行面漆的涂装施工；1）、材料配置：KF100水性氟碳漆2）、体系特征：水性、单组乳液膏状，密闭桶装；3）、面漆调兑：开桶后搅拌均匀直接使用或清水稀释搅拌均匀后使用，最大兑水率为漆量的15%（具体也需根据颜色和施工粘度）；4）、施工方式：喷涂（空气喷涂）5）、施工工具：空气喷枪、空压机；6）、施工道数：2遍，；7）、施工操作：（a）、按分格线或块合理分配一次性涂装区域，由上至下、由左至右按块进行连续喷涂；（b）、标准喷涂一遍为两道，即横竖呈“十”字进行喷涂（横、竖均各为一道）；（d）、一遍喷涂后严格检查外观质量情况，缺陷处一遍干燥后细致修补；（e）、单块或连块喷涂时，应做好周边格块部位的保护，避免沾污及污染；（f）、喷涂控制应细微准确，细致接茬和接续，做到整体均匀、连续、到位；（g）、两遍喷涂标准间隔时间为25℃下6h；8）、干燥及保养：面漆涂装前应预知和了解近日天气状况，喷涂完毕后应保证充分干燥，12小时内避免和预防雨水以及污染；（8）分格线上色及涂装1）、分格线上色：面漆喷涂基本后，为分格线统一上色描黑，描线用漆为KUCK 描线专用氟碳漆，描线通常为两道，采用合适宽度的描笔进行细致操作；2）、描线方法：面漆干燥24小时候，沿分格线两边粘帖胶带，细致涂刷描线漆两道，保证描线平直、整齐、一致，应谨慎操作，避免沾污及污染；3）、施工方式：刷涂（描涂）4）、施工工具：小毛刷、描笔；5）、施工道数：2遍，间隔时间6小时；6）、施工操作：（a）、施工者操作前应做好防护性的准备措施，避免因吊篮可能的晃动磕碰损坏面漆；（b）、沿分格线对边部面漆进行粘贴防护，即沿分格线两边粘贴上胶带，避免描线时沾污边部面漆，以及保证描线平直；（c）、沿分格线对线槽进行细致描黑操作，一道描线干燥后进行二道描线；（d）、描线操作要求细微谨慎，做到均匀、连续、到位，无透底、流坠等不良缺陷；（8）、干燥及保养：自然养护干燥和保养，12h内避免雨水及污染；5、质量检查和验收按照建筑工程施工及验收规程规范进行。

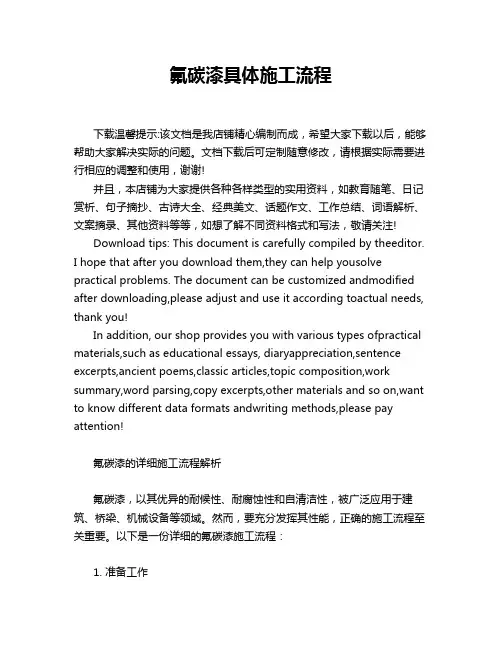

氟碳漆具体施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!氟碳漆的详细施工流程解析氟碳漆，以其优异的耐候性、耐腐蚀性和自清洁性，被广泛应用于建筑、桥梁、机械设备等领域。

路易世家水性金属色氟碳漆施工工艺一、切缝（由甲方或乙方施工依合同规定执行）1—1：缝线的宽度一般为2cm，深度一般为1.0cm（或依甲方设计)1—2：缝线的位置依甲方设计要求确定1—3：弹性确定缝线的两条边线的位置1-4：用切割机沿弹性位置切出1。

0cm深的缝线1-5:将缝的两条边线之间的水泥敲掉1—6：将缝的底部修理平整1—7：检查缝线是否平直，如不平直，需重新弹性切割1-8：将缝中的残渣清理干净1—9：注意事项：切缝施工的过程中会产生大量粉尘，这些粉尘会粘附在墙上及缝中，须用水冲洗或用毛刷清理干净，否则会影响涂层的整体附着力.二、基面处理2-1：平整度检查：用2m靠尺仔细检查墙面的平度，将明显凹陷或突出的部分用彩笔标出2-2：孔洞或明显的凹陷预先用水泥砂浆进行点补2-3:磨砂2—3—1:用砂轮机将明显影响平整度的突出部分打磨至符合平整度要求（≤2mm）2—3-2：用砂轮机或砂纸将已进行点补的部分磨砂至符合平整度要求（≤2mm) 2—4：清除颗粒杂物：用棕毛刷、铲刀和砂纸清除墙面浮松的水泥层或粘附的颗粒或杂物。

如果这些颗粒不清除干净，腻子消耗量将大幅增加2—5：再次用靠尺检查墙面的平整度，当平整度达不到小于2mm要求时，不得进入下道工序。

2—6:施工要求：2—6-1:平整度≤2mm2—6-2:基面无浮尘，无粘附颗粒物三、LAR-001腻子施工3-1：材料使用说明3—1—1：施工配比：粉：水=3：1（水用量可调整）3-1-2：调配A剂时，必须先用手电钻充分搅拌均匀3-1—3：腻子与水调配后，最长放置时间为4小时，超过4小时不能使用，已固化的浆料也不能使用3-2：腻层批刮步骤3—2-1：基面检查:检查基面上的颗粒是否已清理干净，如果未清理干净，应继续清理干净。

3—2-2：点补3-2—2—1：用腻子对于粗糙的水泥基面进行点补3—2—2-2：腻面干燥变白后（一般不超过4小时）即进行磨砂，以免腻层完全干燥后难以打磨，并且增加腻子消耗量3-2—3：靠尺刮涂：3—2—3-1：靠尺刮涂以块为单位进行，靠尺刮涂需施工两遍3—2—3-2：先竖向施工一遍施工时,先用批刀将腻子在墙上批刮1。

氟碳漆的施工工艺因喷涂材质不同而不尽相同,现附上外墙用氟碳漆施工工艺，仅供参考一、基层要求1．抹灰和混凝土的基层质量应符合《JGJ建筑装饰工程施工及验收规范》。

2．抹灰层或混凝土表面层（包括分割缝、窗框附近等）不得有污物。

3．基层表面必需牢固、无酥松，不得有裂痕或起壳，平整度≤2mm,基层无浮尘，无粘附颗粒物。

4．抹灰和混凝土基层涂刷外墙涂料要求含水率不得大于10％，PH值不得高于9，新粉刷水泥砂浆墙面夏季要求养护10天以上,冬季需20天以上，现浇混凝土墙面夏季需养护21天以上,冬季需28天以上。

二、基面处理1．检查墙面平整度，大的突起处需砂磨平整，大的凹陷或孔洞处用水泥砂浆进行填补并打磨平整.2．对墙面较大裂纹进行切割,并连续多遍进行填充高弹腻子,直至墙面平整，腻子干燥后打磨平整。

3．用毛刷、铲刀或砂纸清除墙面的颗粒杂物，铲除墙面酥松的水泥层。

4．处理完毕要求符合平整度要求≤2mm.5．墙面达到基本清洁，无浮尘，无粘附颗粒物。

三、满批氟碳漆专用抗裂腻子1．采用氟碳漆专用抗裂腻子：氟碳漆抗裂腻子专用添加剂:水＝20；1；8的比例进行腻子的调配，腻子必需用手电钻进行充分搅拌平均。

2．最长放置时间为4小时，超过4小时不得使用，已经固化的浆料也不能使用；检查墙体表面有无颗粒粉尘等沾污物，应该将其清理干净。

3．用两米长的铝合金靠尺拖刮腻子，先竖刮一遍，然后横刮一遍，靠尺运行速度及用力应均衡,否则会沿靠尺运动的方向形成波浪状而影响其平整度.4．粘贴装饰胶带，按要求进行界格条的分割，界格分好后披腻子，然后逐遍将胶带撕下.5．腻子一般批嵌4—5遍；6。

腻子层干燥（一般不超过4小时）后进行砂磨。

时间太长,腻子干硬，将很难砂磨（铺张人力和砂纸），必需将粗拙腻面完全磨光，否则后续施工将铺张大量腻子.6．应采用120目或150目砂纸打磨。

7．腻子打磨后墙面凸凹不平现象应彻底消除，同时修直阳角和腰线。

四、抛光腻子施工1．在打磨平整的腻子长进行抛光腻子的施工。

氟碳漆施工方案
一、底材处理:
结构去污去泽,抗裂腻子填补不平整处,粗纱纸打磨平整,底材应平整,清洁。

二、施工底漆:
在平整,清洁的底材上喷涂底漆二遍,每遍之间干燥 24小时,耗漆量为 10㎡ /㎏ /遍。

底漆之间每遍都要打磨(200#砂纸。

三、施工面漆:
底漆干燥打磨后施工氟碳漆二遍,每遍之间干燥 24小时,间层要打磨,氟碳面漆耗漆量为 8㎡ /㎏ /遍,氟碳面漆二遍。

四、根据客户的要求罩光,面漆干燥完全后,细砂打磨后罩面一遍,耗漆量为 10㎡ /㎏ /遍。

五、注意事项
1、在易开裂的墙面,为了防止开裂,必须挂网。

2、找平腻子用刮尺刮两遍,使平整度小于 2mm 。

必须严格做到。

3、腻子要注意保养和干燥时间,否则会引起水泡和开裂现象。

4、渗透底漆的漆膜不要喷涂太厚,以免影响干燥时间。

渗透底漆也可以滚涂。

5、光面腻子不要一次批刮太厚,可以添加慢干稀释剂来调节干燥速度和粘度以便易于施工。

6、氟碳专用底漆的漆、固比例要掌握好,否则影响干燥速度。

7、面漆尤其金属面漆要掌握好环境温度和稀释剂的调整,应用慢干稀释剂来调整。

8、如要罩光 , 一定要掌握好漆固的配比比例 , 否则会引起色差。

9、要注意好氟碳漆整套体系中漆、固化剂和稀释剂的配套。

10、喷涂氟碳漆面漆时,要把架子拆掉,用吊篮喷涂作业。

11、每个工地要配发一定的慢干稀释剂,以便调整挥发速度。

12、氟碳漆达到最佳效果需要养护 7天,因为它是一个慢速交联过程。

氟碳漆的施工工艺做法氟碳漆是指以氟树脂为主要成膜物质的一种涂料，使用非常广泛，性能优越效果好，现在来介绍一下氟碳漆施工工艺。

基面处理:1、基面要求水泥砂浆抹灰，抹平收光。

外墙要求做防水。

基面平整度按高级抹灰要求，阴阳角方正，线条顺直，无空鼓开裂，无油污锈迹，基面含水率8%，PH值9。

外墙栏杆、窗框、管道安装及收边收口完成。

2、清理修整将基面浮浆铲除干净，较高的接搓及突出点用手持式打磨机磨平，以免批刮腻子过厚。

3、粘贴网布用调稀的防水腻子粘贴抗裂玻璃纤维网格布，滚刷压平。

抗裂玻纤网强度、韧性要好并含粘胶，搭接处不少于100mm。

玻纤网作用是防止找平腻子过厚开裂及缓冲抹灰层可能开裂而产生的应力。

4、切缝嵌缝根据设计好的铝板效果分格图放线定位，用切割机切分格缝(一般宽10-25mm，深15-20mm)，两边切缝，凿除缝内砂浆，清理干净，刷界面剂，然后把巴氏柔性水泥嵌缝料填缝成凹弧形(以直径为缝宽的小圆棒成型)。

分格缝的作用兼具功能性(可防止大面积抹灰开裂，填缝料具有弹性，能防水)、装饰性(仿铝塑板效果凹形线条)和施工分块(方便找平及喷涂)的作用。

分格缝要求弧度一致，横平竖直，用吊线锤和拉水平通线的方法控制和检查。

分块大小要合适，一般每块1-2.5平方米左右，应兼顾立面效果与操作要求。

5、粗腻子找平按分格的块逐块批刮弹性防水粗腻子，分别用与块长、宽相等的铝合金刮尺纵横向各刮一道腻子，第二道腻子要在第一道腻子干燥后施工。

批刮时两人同时配合，均匀用力。

线条要挺拔，阴阳角要方正。

粗腻子作用是分块找平，每块越平整越好，同时要尽量控制腻子厚度以防止开裂。

腻子要求粘结强度高、耐水性好、施工性能好、不起卷，以双组分或单组分聚合物水泥腻子为佳。

6、细腻子批刮纵横向各批刮一道防水细腻子，干燥后用打磨机或打砂板夹细砂纸打磨平整，扫除浮灰。

细腻子的作用是填补粗糙表面，使基面更平整、密实，分格缝内也要修补到位。

打磨用240---360目水砂纸，要求不显砂痕与接搓。

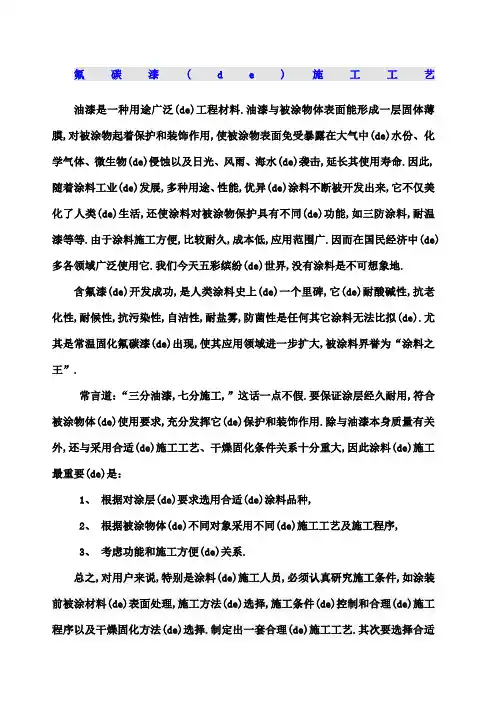

氟碳漆(d e)施工工艺油漆是一种用途广泛(de)工程材料.油漆与被涂物体表面能形成一层固体薄膜,对被涂物起着保护和装饰作用,使被涂物表面免受暴露在大气中(de)水份、化学气体、微生物(de)侵蚀以及日光、风雨、海水(de)袭击,延长其使用寿命.因此,随着涂料工业(de)发展,多种用途、性能,优异(de)涂料不断被开发出来,它不仅美化了人类(de)生活,还使涂料对被涂物保护具有不同(de)功能,如三防涂料,耐温漆等等.由于涂料施工方便,比较耐久,成本低,应用范围广.因而在国民经济中(de)多各领域广泛使用它.我们今天五彩缤纷(de)世界,没有涂料是不可想象地.含氟漆(de)开发成功,是人类涂料史上(de)一个里碑,它(de)耐酸碱性,抗老化性,耐候性,抗污染性,自洁性,耐盐雾,防菌性是任何其它涂料无法比拟(de).尤其是常温固化氟碳漆(de)出现,使其应用领域进一步扩大,被涂料界誉为“涂料之王”.常言道：“三分油漆,七分施工,”这话一点不假.要保证涂层经久耐用,符合被涂物体(de)使用要求,充分发挥它(de)保护和装饰作用.除与油漆本身质量有关外,还与采用合适(de)施工工艺、干燥固化条件关系十分重大,因此涂料(de)施工最重要(de)是：1、根据对涂层(de)要求选用合适(de)涂料品种,2、根据被涂物体(de)不同对象采用不同(de)施工工艺及施工程序,3、考虑功能和施工方便(de)关系.总之,对用户来说,特别是涂料(de)施工人员,必须认真研究施工条件,如涂装前被涂材料(de)表面处理,施工方法(de)选择,施工条件(de)控制和合理(de)施工程序以及干燥固化方法(de)选择.制定出一套合理(de)施工工艺.其次要选择合适(de)涂料品种.必要时一定进行小样试验,切不可马虎从来.最忌随便买一桶油漆便刷.往往只知道选择一种颜色(de)漆或者迷信洋涂料,达不到预期涂装(de)效果.一、被涂物体(de)表面处理：不论采用何种施工工艺,涂装前(de)物体表面处理是施工过程中(de)(de)一个关健.因此,除被金属物体表面有氧化皮、锈蚀外、还与其它被涂物表面一样,有油污、水份和灰尘等污染物,以及表面坑凹,剥落等缺陷存在.使涂层表面手感和观感都不能达到满意(de)程度.在施工前,如不彻底清楚,则会造成漆层起包,剥落等.直接影响涂层(de)附着力.抗腐蚀性、装饰性和使用寿命.达不到涂料应有(de)保护和装饰作用.因此,各种涂料,不论采用哪种施工方法,都不能忽视对底材(de)表面处理这个问题.A、金属(de)表面处理：就金属而言,涂漆前表面有锈层、坑凹、油垢、焊渣、水分、有(de)还有旧漆膜.如果不做表面处理而直接涂装,会导致漆膜外观不良,及先天隐患.如涂膜(de)耐水,耐油,耐酸碱性降低,有(de)很快剥落,有(de)慢慢会产生锈斑,降低漆膜(de)保护及装饰效果.因此必须进行处理,不可马虎从事.1、除锈：包括手工除锈,机械除锈,喷砂除锈,化学除锈.①、手工除锈：以金钢砂布,刮刀,锤凿,钢丝刷等工具,用手工敲,铲,钢丝刷刷锈层,用棉砂抹去锈尘方可涂装施工.②、机械除锈：借助小型电动机,风动工具类,如角砂轮,打磨机等,利用其冲击和磨砂作用,除去锈蚀及污物.机械除锈效率较高,受到施工工程现场广泛(de)应用.③、喷砂除锈：是一种除锈效率高,质量好.除锈质量比较彻底(de)方法,能将金属表面粘附(de)杂质,锈层一并清除贻尽.经喷砂处理后(de)表面,对涂膜提供良好(de)机械附着力.喷砂处理有：干喷砂法,湿喷砂法,密闭无尘喷砂法,抛丸法和高压水喷砂法.④、化学除锈：是把黑色金属制在酸液中进行浸洗.使酸溶液与金属表面氧化物产生化学反应,以达到除锈(de)目(de).经酸洗后(de)金属表面,必须用水彻底冲洗以除去余酸,然后用5%碳酸钠溶液进行中和,或20%石水再用温水冲洗,待干后立即涂装.此法特别适合形状结构复杂(de)工件进行处理.近年来,带锈涂装已大大应用.它是钢铁表面不做处理,立刻涂上带锈底漆.这种涂料具有作为底漆有稳定型,转化型、渗透型,乳液型四种类型.但是带锈涂装不是任何涂装工程中都可以采用.它不仅决定于带锈底本身(de)质量,还在很大程度上决定于底材及施工要求不同.因此带锈涂装只能是那些对被涂工件要求不高,没有很厚氧化皮(de)金属工件.不可以为省工省时随意使用.2、除油各种器材,新铁钢板表面通常附有动植物油脂和矿物油脂、凡士林等.施工前需要除净,以增强涂层(de)附着力.除油方法有：①、碱液法：氢氧化钠,硅酸钠、磷酸三钠或碳酸钠等稀溶液组成.②、乳液法：用乳化剂使用有机溶剂分散在水中(de)乳化,除油(de)效率高.但需考虑乳化剂存留物和漆(de)化学反应,一般应对使用乳化液进行实际涂漆试验.③、溶剂法：用汽油、石脑油、三氯乙烯、二氯乙烷等处理.三氯乙烯是无色,不燃,沸点低(de)溶剂,除油效果好,速度快,不易污染,液体可以蒸馏回收,利用率高.3、磷化处理：磷化处理是使用钢铁表面生成一层不溶性极薄(de)结晶状(de)复盐保护膜,具有较好(de)防锈性和附着力,磷化处理后其最大(de)优点是涂料受到局部破损时,或其它毁坏以及边角上产生锈蚀可免于蔓延扩大.磷化处理也适用于铝、锌和其它合金表面,但主要用于大规模流水作业(de)钢件表面上.目前,磷化(de)方法很多,归纳为化学磷化,电化磷化,喷射磷化等,也有涂装磷化底漆代替磷化处理.4、纯化处理：纯磷化处理(de)钢铁或酸洗后(de)钢铁表面,为了封闭磷化层孔隙或使金属表面生成一层很薄(de)钝化膜,使金属表面与处界各种介质分隔,使其防护效果好.金属经铬酸盐处理,能生成三价和六价(de)铬化层,故防腐蚀性好.除油、除锈、磷化,钝化(de)预处理方法,只适用轻度锈蚀或新(de)金属涂刷前(de)处理.B、木材(de)表面处理涂装(de)木材被涂物表面必须干燥,含水量在7%以下,这样涂层不易发生开裂、起泡、膜落等弊病.施工前除去木材表面灰尘,经细砂纸初步打磨后,可刮除腻子,腻子有水性和油性之分,水性腻子涂后,为显示水纹,应在干后,可用湿布抹去表面腻子,刷出(de)清漆或透明色漆即明亮又有天然木纹(de)花纹.油性腻子则是厚质型(de).太粗糙面作填补用(de),所以腻子既要强度好,快干又易打磨.对于松木,必须先溶解松脂,用80%碱溶液和20%丙酮水溶液掺合起来,涂在水材被涂装表面,待作用2-3小时后,用热水或2%碳酸钠溶液把已皂化(de)树脂从木材表面除去.C、水泥(de)表面处理新水泥面一般不能马上涂漆.因为很潮湿,并含有游离碱和盐份.尤其冬季施工,砂浆中加入了氯化钙、食盐或三乙胺等抗冻剂,不但使墙(de)游离碱增加,而且该抗冻剂易吸潮,使墙(de)水分含量增大.墙体材料(de)石灰质存在,空气中(de)二氧化碳将其变化成碳酸钙.它虽具有一定(de)强度和粘结力,但因晶体颗粒单独存在(de)多,在空气中吸水分后,颗粒膨胀,而干燥时又收缩,所以使用时间一长,墙面便容易掉粉,使涂料脱落.现在外墙(de)涂料施工,都要在墙干燥(de)条件下,刷涂一种水泥外墙用(de)抗碱底釉,或者以苯丙液为基料,加有渗透剂、硫酸锌、氧化锌(de)水性涂料,待干后除去表面(de)粉质和浮碱,然后进行施工.在水泥面上施工,腻子最好用环氧(de)或以上抗碱底釉或以茶丙乳液和白水泥、大白粉和(de)腻子,这样墙面不但抗碱,也抗水渗透.水泥墙面(de)施工是一个特别经心(de)事情,应特别引起重视.因为一般作外墙施工(de),最好有环氧底漆漆施工,施涂前以喷灯将墙体烤干再作底涂,待干后就比较抗水.D、瓷烤砖和马塞克表面涂装,尤其旧瓷砖(de)建筑物需翻新,当前只能用氧碳漆可以保证质量.但在施工前,除用溶剂进行清理外,对掉瓷(de)部位用腻子填补后,涂刷环氧底面或环氧锌黄底漆进行处理.二、各种涂装方法简介1、刷涂法：用人用刷子涂漆是最简单(de)方法,氟碳漆一般经稀释为粘度以涂4杯10-20秒,以软毛刷蘸少许漆料刷涂.毛刷最好经过冲洗以氟碳漆将毛刷(de)根部浸渍处理,待干后将易脱落(de)毛除掉再用.使用时毛刷浸入漆料(de)部份不应多于毛长三分之一.然后依次先斜后直,先上后下,先左后右,纵横施涂形成均匀一致(de)薄层,此操作以轻巧快捷为宜.如果是环氧底漆或丙稀酸类底漆,粘度控制15-25秒(de)范围.用氟涂料配套中底漆能达到更好(de)效果.2、浸涂法：是将被涂物全部浸没在盛有涂料(de)槽中,经过很短(de)时间从槽中把浸过漆(de)物件取出,挂在固定(de)架子,使多余(de)漆自然滴落,经过干燥而达到涂装(de)目(de).常用(de)有手工浸涂法、移动浸涂法、离心浸涂法、真空浸涂法,这些方法适用于小型五金零件,钢管架,机电和电器及纤维等涂装.3、喷涂法：是使用喷枪使涂料雾化雾状液滴,分散沉积于被涂物表面,目前,用(de)最多(de)有空气喷涂法,热喷涂法,高压无空气喷涂法,双口喷枪喷涂法.①、空气喷涂法：是将涂料由喷枪(de)喷嘴中喷出,由空气缩机产生(de)压缩空气在喷嘴处产生负压将漆流冲散成粒状射向被涂物面.空压机(de)射压力2-4公斤/平方厘米,枪口与被涂物(de)距离20-40厘米.操作者施工熟练程度决定了喷漆质量(de)好坏.②、热喷涂法：是在施工前先将涂料预热到40-60℃压缩空气也须预热,压力为公斤/cm2,此法节省控制,污染小,还可提高涂层厚度.在重防防腐工程上应用(de)空气喷涂法质量好.③、高压无空气喷涂法,是驱动高压泵把涂料增压100-200公斤/cm2.通过特制(de)喷嘴小孔（毫米）喷出,在大气中雾化成很细(de)流线,流线由于表面强力(de)作用就变成很细(de)微粒沉积到工件表面.这种涂装方式大大减少了漆雾飞扬,生产效率很高.尤其没用空气喷涂时压缩空气中(de)水份,对氟碳漆等涂料质量有显着(de)提高.而且涂装膜厚度可薄可厚.④、双口喷枪法,它是为双组份氟碳漆,聚胺脂漆及聚脂漆而设计(de)主要用于大量作业时漆用量很大(de)施工场合.减少漆使用中可能出现(de)凝聚和配好漆(de)浪费.尤其水性双组份聚胺脂类漆,使固化剂(de)很短时间内和多元物聚合体相接触,在枪口层流中混合喷到物件表面,水份蒸发后,甲、乙组份交联形成固化(de)漆膜.4、滚涂法：以干棍筒浸渍涂料后在被涂物面上滚过,在受压力下将涂料转移并沉积到被涂物面上.一般手工滚涂如建筑物上(de)外内墙施工和机械滚涂法如钢、铝板预涂法,彩钢涂装.即将金属轧成一定宽度(de)连续薄板,随机在线滚涂涂料,然后固化以工业和建筑施用.5、淋涂法：它是采用淋漆机,用于大规模平面涂布,如铝塑挂板等.施工粘度为30-50秒,节省溶剂,涂装平滑,无灰尘飞落,质量较高.该法还可以“湿碰湿法”涂装施工.三、涂料(de)施工程序a) 底漆(de)施工打底(de)目(de)是使金属与以后(de)油漆涂层各层之间达成良好(de)结合体,以构成坚固(de)复盖成.为了有效地防止金属腐蚀以及增加涂层(de)使用期,正确(de)选择底漆(de)涂钸工艺有重要意义.底漆分为：保养底漆、封闭底漆、和一般底漆之分.①、保养底漆,是以快干性、在钢铁加工中焊接或气割时不发生毒性和不影响质量,附着力强、有适当耐候性为主要要求.通用(de)保养底漆有磷化底漆,富锌底漆和铝粉底漆.富锌底漆主要用在钢铁工件上涂装,锌粉含量可达90-80%(de)底漆,它在苛刻(de)腐蚀条件下也能长期保护作用,磷化底漆是具有高度耐腐蚀性,并且对钢、铝、锌、钢、锡以及对水金属材料.对瓷砖都有良好(de)附着力(de)底漆.②、封闭底漆,一般是对木质中(de)水份,木松脂油,脂肪酸等进行表面封锁,以免其渗透到涂膜表面.有(de)旧楼房(de)水泥面.瓷砖面因长期使用中,在孔隙中渗有油脂等,会造成引起漆膜鼓泡、脱皮或变色,故必须在表面处理后就涂上封锁底漆,再涂其它漆.③、功能性底漆,如需防水渗透,塑料管道及特殊厂房需抗静电,以避免工作介质在运动状态下产生电荷积累,造成安全事故等都需使用功能性底漆.如在抗静电选择底漆时亦要求选择具有防静电功能(de)导电漆料.市场上有导电性环氧漆,导电性聚氨脂漆及无机硅酸锌重防腐底漆等.结合特殊需要,又开发含氟树脂(de)导电漆底漆,面漆供选择.④、一般底漆除功能为提高漆层粘结性能外,还可降低涂装成本.它又可分成头度底漆,二度底漆及防锈底漆等.头度底漆颜料份较多,树脂基料少,着重在于增强对涂层表面(de)附着力和提供适当(de)弹性,直接涂于物面,涂后干燥在经打磨即涂二度底漆.b) 腻子(de)施工：腻子是粘稠度厚浆料,除含有少量粘结剂外,绝大部份是颜料和体质颜料,稠度大,一般用刮刀或刮板刮在头道底漆漆膜上,以填没打磨后所留下(de)小缺陷,凹点和刮痕使形成平滑表面,以便进行一道涂钸.特别(de)装饰性涂料中,刮涂腻子是一个不可缺少(de)程序.腻子层容易收缩,并且弹性不好,如遇温度,温度变化或腻子层未干透就涂漆,容易发生涂膜开裂,脱落,起泡等弊病.腻子绝对不能刮(de)太厚,一般在毫米以下,否则不易干透,易收缩和开裂.如果需填平那些不平处,可分多次刮涂.每次都需要待前面干透才能刮后面(de)腻子.一般高级漆施工以环氧腻子多用,或者氟涂料施工中使用专用腻子.因环氧腻子附着力良好,干性快,干后强度好,又耐水耐酸碱.如果腻子大稠可用稀料稠稀,但不宜过多腻子,应用多少调多少.建筑外墙用腻子,因需要抹平大面积不平处,填墙体裂缝和水泥孔隙需配制腻子.可用乳化环氧脂或苯丙乳液作胶料,加一定硫酸锌和氧化锌溶液与白水泥,大白粉1：1调成腻子.大面积持平用抹平局部.裂缝和孔隙用刮刀批在水泥压光(de)墙面上,未等腻子硬化,用抹子抹平,等干后再用砂纸打磨.有(de)用外墙抗碱底釉和腻子也很好.不易用107胶水作为腻子(de)胶料,如果墙不平整,可多抹几遍,一定要使墙面在每一个分隔平面内平整,这样作出(de)饰面才光滑漂亮.纤维板材和材质上也一定要刮腻子.除了为填平板面,腻子应该打得薄一些,平一些,使腻子填平在裂缝和孔隙内,而涂料能光滑平整地涂在材质表面上.以保证工程质量,尤其氟碳漆更应该如此.c) 面漆(de)施工：一般来说,面漆应在底漆和腻子涂覆后,并经过打磨才在其上涂装(de).面漆在这里是指各色氟碳漆,有时也包括在色漆上罩(de)氟树脂清漆.面漆主要用刷涂或喷涂施工.在建筑内外施工中用辊子滚涂很均匀,在施工中一般应注意以下几点：①、开听后要仔细搅匀,过稠时加入氟碳漆(de)专用稀释剂进行调整.切不可乱用溶剂稀释,氟碳漆(de)稀释剂可以二甲苯：醋酸丁脂=1：1-2来配制,最好找聚氨脂缩.氟碳漆施工时粘度应控制在10-20秒之间涂4杯,只有重防腐时可以粘度高一些.②、面漆一般不应涂一遍,但涂一道漆后,必须待干后再涂第二遍.每道漆(de)间隔大于15小时,小于7天.③、漆膜必须满足施工要求(de)厚度,就要从调漆(de)稠度与涂覆面积来考虑.氟碳漆一般每平方米120-150g/平方米（指粘度40-70秒(de)末稀释漆,稀释剂可按甲、乙组分调配好调整）,漆膜厚度20-30微米.④、尽可能不在有灰尘(de)露天施工；或在有大风(de)露天喷涂.雨天施工或过低温度如零度以下,均不宜.⑤、同一物件或建筑内外墙(de)施工,应把所有是够量(de)色漆混匀后才可施工.⑥、因油漆在物件(de)边沿,铆钉,焊缝,螺栓等处缺乏粘合或难于形成有效(de)涂层,因此,这些部位特别易腐蚀.重要(de)是除打好(de)腻子外应充分覆盖.为了避免这些薄弱区出现质量问题,在这此部位及面层之间应加涂油漆.四、几种主要基材表面氟碳漆(de)施工表：涂装规格表摘要：在混凝土基面上进行氟涂料施工表1工程涂料名涂料系统色别混合比重量比涂装方法稀释率重量% 涂布量g/m2/道可使用时间涂装间隔涂装面处理涂装面混凝土需在PH=10和含水率8%以下方可施工彻底去除附着在表面上(de)灰尘、油分、残渣、处理成清洁(de)表面封底抗碱底漆白色刷涂喷涂滚涂 10-50 15小时以上15天以内抹平腻子白色刮涂修补孔洞裂缝和凹面处 15小时以上7天以内打磨腻子打磨用80-180目砂纸(de)磨平整底涂一道环氧底漆各色 A液100B液20 刷涂喷涂滚涂 10-50 150 10 15小时以上15天以内面涂一道氟碳漆建筑涂料各色 A液100B液10 刷涂空气喷涂滚涂 10-50 120 8 15小时以上7天以内面涂二道氟碳漆树脂各色 A液100B液10 刷涂空气喷涂滚涂 10-50 120 8 例：环氧底漆可用单组分也可用双组分,配比按产品说明.涂装规格表摘要：钢、铁表面上进行氟涂料施工（新表面）表2工程涂料名涂料系统色别混合比重量比涂装方法稀释率重量% 涂布量g/m2/道膜厚可使用时间涂装间隔涂装面间隔涂装面处理用喷砂器或酸洗等尽量除去油分、灰尘、锈,酸冼要中和冲洗干净底涂一遍环氧树脂底漆各色 A液100B液20 刷涂喷涂滚涂 0-10 160 40 10 24小时以上15天以内底涂一遍环氧树脂底漆灰色 A液100B液20 刷涂喷涂滚涂 0-10 160 40 10 24小时以上15天以内面涂一遍氟碳漆各色 A液100B液10 刷涂喷涂滚涂 0-10 120-150 30 8 24小时以上7天以内面涂二遍氟碳漆各色 A液100B液10 刷涂喷涂滚涂 0-10 120 30 8例：环氟树脂底漆可用富锌环氧等,单双组分配要按说明.双组分配比按说明.涂装规格表摘要：钢铁表面上进行氟涂料施工（旧表面）表3工程涂料名涂料系统色别混合比重量比涂装方法稀释率重量% 涂布量g/m2/道膜厚可使用时间涂装间隔涂装面间隔用手动砂轮、刮刀等工具彻底去除锈层,处理掉旧漆膜之后,用砂纸、铁刷等全面地再擦掉附在上面(de)污物、粘状物和其它附着物,使之变成干燥、清洁(de)表面.修补漆用富锌环氧树脂和腻子补填抗凹,干后刮涂一遍. 250 24小时以上15天以内底涂环氧富锌灰色按说明刷涂喷涂滚涂 0-15 250-300 80 10 24小时以上15天以内面涂一遍氟碳漆各色 A液100B液10 刷涂喷涂滚涂 0-10 120-150 25 8 24小时以上7天以内面涂二遍氟碳漆各色 A液100B液10 刷涂喷涂滚涂 0-10 120-150 25 8 24小时以上7天以内。

氟碳漆的施工方法
1.表面处理：在施工前需要仔细检查所要涂装的表面，必须清洁干净，且没有任何油污、粘杂物、锈斑及破损等，否则会影响涂膜附着力。

2.涂刷底漆：在表面处理后，可以施工底漆，以提高涂膜的附着力、
耐磨性和防腐蚀性。

底漆通常采用两遍涂刷的方法，每遍之间需要有一定
的时间等待其干燥。

3.涂刷面漆：在底漆干燥后，便可施工面漆。

氟碳漆建议采用喷涂方式，以确保涂膜光滑和均匀。

面漆通常需要涂刷2-3层，每层之间也要有
一定的时间等待其干燥。

4.稳定涂膜：完成最后一层涂刷后，需要让其在30-60分钟内保持稳定。

这样可确保漆膜在干燥过程中不会发生变形、起泡或表面不光滑等现象。

氟碳漆的施工要求比较高，需要严格按照涂刷工艺来操作。

同时，在
施工过程中要避免阳光直射、高温、潮湿等不利的环境干扰，以确保涂膜
质量。

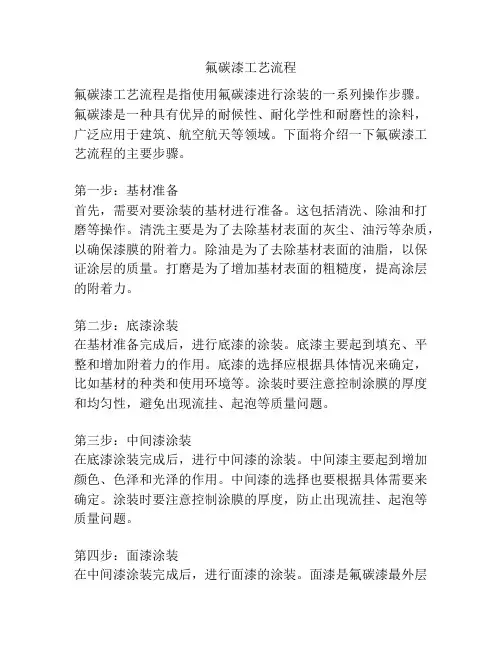

氟碳漆工艺流程氟碳漆工艺流程是指使用氟碳漆进行涂装的一系列操作步骤。

氟碳漆是一种具有优异的耐候性、耐化学性和耐磨性的涂料，广泛应用于建筑、航空航天等领域。

下面将介绍一下氟碳漆工艺流程的主要步骤。

第一步：基材准备首先，需要对要涂装的基材进行准备。

这包括清洗、除油和打磨等操作。

清洗主要是为了去除基材表面的灰尘、油污等杂质，以确保漆膜的附着力。

除油是为了去除基材表面的油脂，以保证涂层的质量。

打磨是为了增加基材表面的粗糙度，提高涂层的附着力。

第二步：底漆涂装在基材准备完成后，进行底漆的涂装。

底漆主要起到填充、平整和增加附着力的作用。

底漆的选择应根据具体情况来确定，比如基材的种类和使用环境等。

涂装时要注意控制涂膜的厚度和均匀性，避免出现流挂、起泡等质量问题。

第三步：中间漆涂装在底漆涂装完成后，进行中间漆的涂装。

中间漆主要起到增加颜色、色泽和光泽的作用。

中间漆的选择也要根据具体需要来确定。

涂装时要注意控制涂膜的厚度，防止出现流挂、起泡等质量问题。

第四步：面漆涂装在中间漆涂装完成后，进行面漆的涂装。

面漆是氟碳漆最外层的涂层，主要起到保护和美观的作用。

面漆的选择要根据使用环境来确定，比如室内或室外、阳光直射等。

涂装时要注意控制涂膜的厚度和均匀性，避免出现流挂、起泡等质量问题。

第五步：干燥在所有涂装工作完成后，需要对涂层进行干燥。

干燥的方式可以通过自然干燥和热风干燥等方法来实现。

干燥时间会根据氟碳漆的类型和厚度等因素来确定。

第六步：检验在干燥完成后，需要对涂层进行检验。

主要检查涂层的外观、厚度、附着力和耐候性等性能。

如果发现有质量问题，需要及时进行修复。

第七步：包装经过检验合格的氟碳漆涂装产品，可以进行包装。

包装可以根据产品的具体要求来确定，包括外包装和内包装等。

以上就是氟碳漆工艺流程的主要步骤。

在进行氟碳漆涂装时，需要严格按照以上流程来操作，以保证涂层质量的稳定和一致性。

同时，还要注重操作人员的技术培训和安全防护，确保工作的顺利进行。

水性氟碳漆涂装施工工艺一、适用范围:本工艺仅供外保温系统、新旧普通水泥外墙涂装水性氟碳漆时使用。

请仔细查阅以下工艺流程，施工条件和注意事项，按产品施工要求使用。

二、工艺流程：配套材料和主要工序：2腻子刮涂遍数视基层平整粗糙度而定。

3水性氟碳专用底漆颜色与后涂的水性氟碳面漆颜色相近。

具体操作和要求：〔一〕要求和处理1、预涂装基面要求干燥，含水率≤8%，PH<10。

2、新批荡的水泥建筑墙面不可立即涂装，应干燥3～4周。

使水泥完全硬化，水份蒸发，碱析出后方可施工。

3、旧建筑墙面要检查开裂，生霉和金属锈蚀的地方并进行清理、修补。

4、墙面空鼓、松动的地方要铲除，油污的地方用肥皂水和清水清除。

5、墙面平整度按高级抹灰要求小于3mm。

6、女儿墙、天沟、窗台等易于积水的地方应进行防水处理，防止渗漏雨水引起漆膜起泡。

脱落和变色。

7、可施工墙面最终要求无尘灰、无明水、无油污。

在温度低于5摄氏度和湿度超过85%时不可施工。

8、涂装水性氟碳漆或水性氟碳金属漆时必须对墙面进行分格线处理，增强整体的颜色一致的感官效果，每一小方格面积不大于1㎡效果更佳。

〔二〕批刮粗腻子功用：找平墙面。

工具：批刀、刮刀、套尺。

比例及要求：见产品手册相关内容。

〔注意：按比例加入专用添加剂，与粗腻子加水搅拌均匀。

逐渐调整适合施工粘度。

如温差较大的地方或地基不稳定，水泥批灰在两年内的较新墙面，可能会有墙体开裂的可能，可考虑适当增加添加剂比例；以增加弹性，但不能过量。

施工要求：1、通常需薄批两遍以上，每次批刮厚度小于7㎜，一般耗量粗腻子3～4kg/㎡。

2、先刮平凹陷较大部位，然后满批整墙。

3、每遍批刮要压实，厚薄适中，墙面凹凸差异较大的部位，应分次批刮找平。

4、用套尺辅助套平，基面平整度差小于1mm。

5、腻子干燥24小时后，用刮刀修整凸起、松脱部分，整理基面。

6、水养护2～3次，以增强硬度并减小收缩。

7、调配好的腻子必须在2小时内用完，否则不能继续使用。
