【CN209382865U】一种带式输送机用托辊【专利】

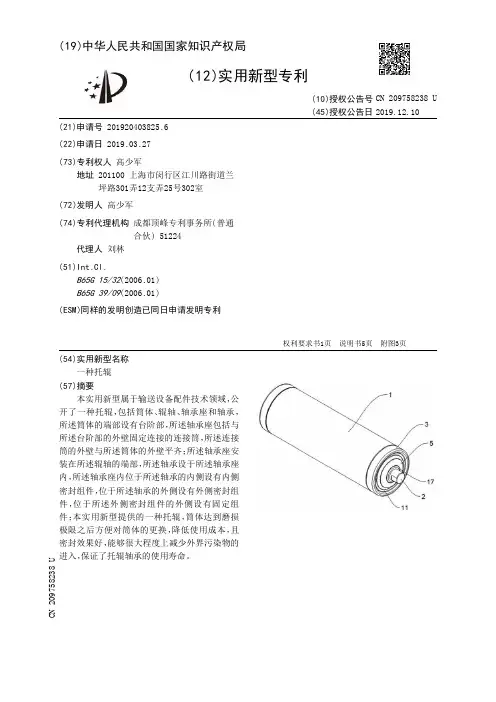

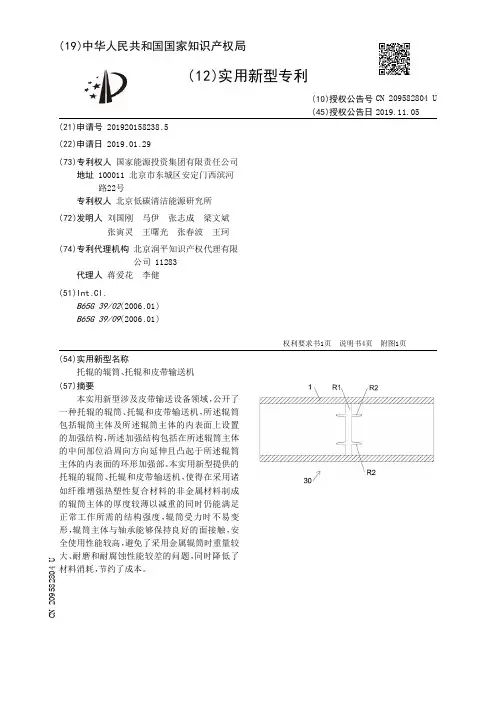

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920403825.6(22)申请日 2019.03.27(73)专利权人 高少军地址 201100 上海市闵行区江川路街道兰坪路301弄12支弄25号302室(72)发明人 高少军　(74)专利代理机构 成都顶峰专利事务所(普通合伙) 51224代理人 刘林(51)Int.Cl.B65G 15/32(2006.01)B65G 39/09(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种托辊(57)摘要本实用新型属于输送设备配件技术领域，公开了一种托辊，包括筒体、辊轴、轴承座和轴承，所述筒体的端部设有台阶部，所述轴承座包括与所述台阶部的外壁固定连接的连接筒，所述连接筒的外壁与所述筒体的外壁平齐；所述轴承座安装在所述辊轴的端部，所述轴承设于所述轴承座内，所述轴承座内位于所述轴承的内侧设有内侧密封组件，位于所述轴承的外侧设有外侧密封组件，位于所述外侧密封组件的外侧设有固定组件；本实用新型提供的一种托辊，筒体达到磨损极限之后方便对筒体的更换，降低使用成本，且密封效果好，能够很大程度上减少外界污染物的进入，保证了托辊轴承的使用寿命。

权利要求书1页 说明书5页 附图3页CN 209758238 U 2019.12.10C N 209758238U权　利　要　求　书1/1页CN 209758238 U1.一种托辊，其特征在于：包括筒体、辊轴、轴承座和轴承，所述筒体的端部设有台阶部，所述轴承座包括与所述台阶部的外壁固定连接的连接筒，所述连接筒的外壁与所述筒体的外壁平齐；所述轴承座安装在所述辊轴的端部，所述轴承设于所述轴承座内，所述轴承座内位于所述轴承的内侧设有内侧密封组件，位于所述轴承的外侧设有外侧密封组件，位于所述外侧密封组件的外侧设有固定组件；所述固定组件包括固定环，所述固定环的内侧与所述外侧密封组件之间设有相互配合的密封齿，所述固定环的外侧设有限制所述固定环轴向移动的挡圈，所述固定环与所述轴承座之间设有防尘结构；所述防尘结构包括设于所述固定环上的锥形面和弧形凹面以及设于所述轴承座上的弧形凸面和收集槽，所述弧形凸面与所述弧形凹面间隙配合，所述弧形凸面的外端延伸到所述收集槽的底部，所述锥形面由所述固定环的中部向外侧倾斜。

专利名称：带式输送机托辊
专利类型：实用新型专利
发明人：秦庆华,张准,杨道金,李鹏军,刘月德,李元超,秦友好,赵笃勇
申请号：CN201020194717.1
申请日：20100508
公开号：CN201647604U
公开日：
20101124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种带式输送机托辊，包括托辊筒、轴承座、轴承、内密封圈、外密封装置和托辊轴，所述的托辊筒轴向两端内壁上设有轴承座止口，所述的轴承座安装在轴承座止口中，所述的内密封圈、轴承和外密封装置依次设置在轴承座的轴承室内，所述的托辊筒轴向两端头呈缩口状。

由于两轴承座被牢牢包扣在轴承座止口内，无需焊接，不仅装配工艺简单，控制了污染，而且使两轴承座同轴度得到有效提高，托辊外径圆跳动合格率达到97％以上，提高了托辊的使用性能和寿命。

而托辊筒两端头呈弧形内缩口状，降低了对皮带的磨损和托辊的旋转阻力，节约生产成本和运行费用。

申请人：山东矿机集团股份有限公司
地址：262400 山东省昌乐县经济开发区大沂路北段
国籍：CN
代理机构：潍坊鸢都专利事务所
代理人：臧传进
更多信息请下载全文后查看。

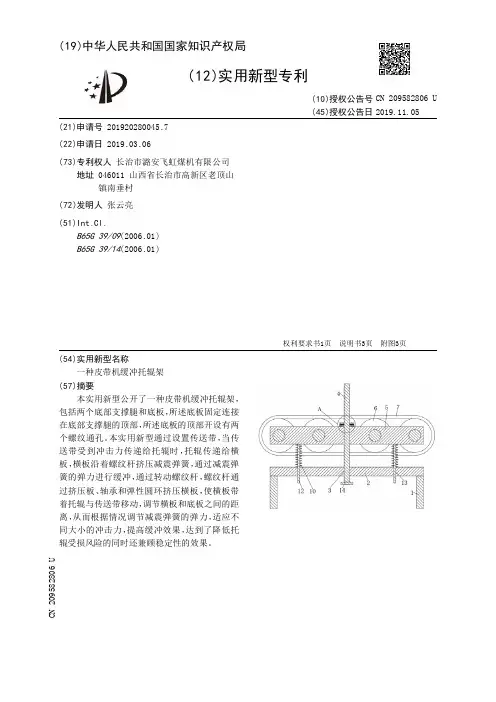

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920280045.7(22)申请日 2019.03.06(73)专利权人 长治市潞安飞虹煤机有限公司地址 046011 山西省长治市高新区老顶山镇南垂村(72)发明人 张云亮　(51)Int.Cl.B65G 39/09(2006.01)B65G 39/14(2006.01)(54)实用新型名称一种皮带机缓冲托辊架(57)摘要本实用新型公开了一种皮带机缓冲托辊架，包括两个底部支撑腿和底板，所述底板固定连接在底部支撑腿的顶部，所述底板的顶部开设有两个螺纹通孔。

本实用新型通过设置传送带，当传送带受到冲击力传递给托辊时，托辊传递给横板，横板沿着螺纹杆挤压减震弹簧，通过减震弹簧的弹力进行缓冲，通过转动螺纹杆，螺纹杆通过挤压板、轴承和弹性圆环挤压横板，使横板带着托辊与传送带移动，调节横板和底板之间的距离，从而根据情况调节减震弹簧的弹力，适应不同大小的冲击力，提高缓冲效果，达到了降低托辊受损风险的同时还兼顾稳定性的效果。

权利要求书1页 说明书3页 附图3页CN 209582806 U 2019.11.05C N 209582806U权　利　要　求　书1/1页CN 209582806 U1.一种皮带机缓冲托辊架，包括两个底部支撑腿（1）和底板（2），所述底板（2）固定连接在底部支撑腿（1）的顶部，其特征在于：所述底板（2）的顶部开设有两个螺纹通孔（3）；所述底板（2）的内壁通过螺纹通孔（3）螺纹连接有螺纹杆（4），所述螺纹杆（4）的表面活动插接有横板（5），两个横板（5）的相对面固定连接有托辊（6），所述托辊（6）的表面啮合有传送带（7），所述螺纹杆（4）的表面固定连接有挤压板（8），所述挤压板（8）的底部固定连接有轴承（9），所述轴承（9）外圈的表面与横板（5）的顶部接触，所述横板（5）和底板（2）的相对面固定连接有减震弹簧（10）。

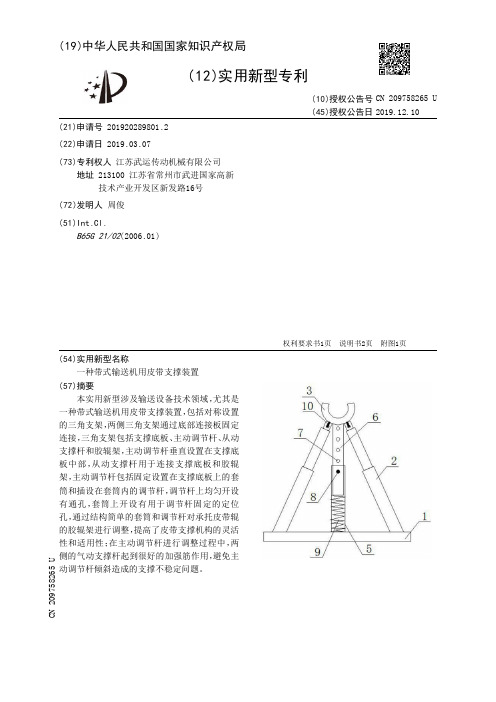

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920289801.2(22)申请日 2019.03.07(73)专利权人 江苏武运传动机械有限公司地址 213100 江苏省常州市武进国家高新技术产业开发区新发路16号(72)发明人 周俊　(51)Int.Cl.B65G 21/02(2006.01)(54)实用新型名称一种带式输送机用皮带支撑装置(57)摘要本实用新型涉及输送设备技术领域，尤其是一种带式输送机用皮带支撑装置，包括对称设置的三角支架，两侧三角支架通过底部连接板固定连接，三角支架包括支撑底板、主动调节杆、从动支撑杆和胶辊架，主动调节杆垂直设置在支撑底板中部，从动支撑杆用于连接支撑底板和胶辊架，主动调节杆包括固定设置在支撑底板上的套筒和插设在套筒内的调节杆，调节杆上均匀开设有通孔，套筒上开设有用于调节杆固定的定位孔，通过结构简单的套筒和调节杆对承托皮带辊的胶辊架进行调整，提高了皮带支撑机构的灵活性和适用性；在主动调节杆进行调整过程中，两侧的气动支撑杆起到很好的加强筋作用，避免主动调节杆倾斜造成的支撑不稳定问题。

权利要求书1页 说明书2页 附图1页CN 209758265 U 2019.12.10C N 209758265U权　利　要　求　书1/1页CN 209758265 U1.一种带式输送机用皮带支撑装置，其特征是，包括对称设置的三角支架，两侧三角支架通过底部连接板(4)固定连接，三角支架包括支撑底板(1)、设置在中部的主动调节杆、设置在主动调节杆两侧的从动支撑杆(2)和设置在主动调节杆顶端的用于承托皮带辊的胶辊架(3)，主动调节杆垂直设置在支撑底板(1)中部，从动支撑杆(2)用于连接支撑底板(1)和胶辊架(3)，且从动支撑杆(2)与支撑底板(1)成30～45°角倾斜设置。

2.根据权利要求1所述的一种带式输送机用皮带支撑装置，其特征是，所述主动调节杆包括固定设置在支撑底板(1)上的套筒(5)和插设在套筒(5)内的调节杆(6)，调节杆(6)上均匀开设有通孔(7)，套筒(5)上开设有用于调节杆(6)固定的定位孔(8)。

专利名称：皮带运输机托辊专利类型：实用新型专利
发明人：李中立
申请号：CN201020113332.8申请日：20100210
公开号：CN201686297U
公开日：
20101229
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种皮带运输机托辊，主要包括中心轴，轴承，内衬钢管和辊皮层，中心轴两端设有连接装置，内衬钢管两端设有轴承室，轴承室内依次设有内挡油片、轴承、卡环，卡环后部设有不锈钢轴套，不锈钢轴套上依次设有外挡油片、防水密封片、轴承盖和塑胶挡水环。

本皮带运输机托辊使用的连接件开口端两端头向外弯曲，且连接板上设有椭圆形孔，保证各托辊不断脱，轴承室内安装防水密封片，可有效防止轴承室进水，又由于轴承室内设有卡环，且中心轴上设有卡环槽，故增强了托辊结构的紧固性能，由于在轴承外卡环的外部装有不锈钢轴套，故托辊的耐磨性大大提高，轴承盖和外挡油片上设有注油孔，可免拆注油，大大提高了维修效率，延长了使用寿命。

申请人：李中立
地址：467000 河南省平顶山市建设路东段北26号知识产权协会
国籍：CN
代理机构：郑州红元帅专利代理事务所(普通合伙)
代理人：徐皂兰
更多信息请下载全文后查看。

专利名称：一种带式输送机的自适应托辊结构专利类型：发明专利
发明人：廖纯德,罗辑性,王枚
申请号：CN202010040142.6
申请日：20200413
公开号：CN111186685A
公开日：
20200522
专利内容由知识产权出版社提供
摘要：本发明公开了一种带式输送机的自适应托辊结构，包括沿传送带传送方向延伸的若干托板，托板通过第一转轴轴接有安装架中部，安装架两端通过弹性结构与托板相连；安装架上安装有沿传送带宽度方向布置的第二转轴，第二转轴上轴接有辊体；辊体支撑传送带，使得传送带截面形成C 字形或O字型。

本发明的辊体可以随传送带的形变而变形，始终保持与传送带的最大接触面积，从而防止与传送带接触面积过小导致传送带过度磨损，且传送带输送物品重量不同，与辊体接触部位也会产生变化，而延长传送带的使用寿命，弹性结构使得不运送物品时，辊体可以自动恢复原位。

申请人：衡阳运输机械有限公司
地址：421001 湖南省衡阳市珠晖区狮山路1号
国籍：CN
代理机构：长沙麓创时代专利代理事务所(普通合伙)
代理人：贾庆
更多信息请下载全文后查看。

专利名称：新型带式输送机的托辊
专利类型：实用新型专利
发明人：侯治宇,蹇锡高,张国庆,李翀,王锦艳,胡振涛,陆占国申请号：CN201821903657.9
申请日：20181119
公开号：CN209306323U
公开日：
20190827
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型带式输送机的托辊，包括托辊本体、中心轴和轴承座，其特征在于：在托辊本体外表面同轴设有聚乙烯耐磨复合耐磨的辊套，所述的聚乙烯耐磨复合耐磨的辊套由辊套Ⅰ和辊套Ⅱ所组成，所述的辊套Ⅰ设计成与托辊本体外侧相适配的结构，上部与托辊本体上部相互扣合，下端插入托辊本体与轴承座内端面连接部之间的后与中心轴相靠接，并在辊套Ⅰ与中心轴和轴承座之间设有定位块；在所述的轴承座的外端面上设有定位套，所述的辊套Ⅱ设计成与轴承座的外端面和定位套外面相适配的折弯结构，且辊套Ⅱ的上端与轴承座的外端面上部的辊套Ⅰ固定连接，辊套Ⅱ的下端与中心轴相靠接。

本实用新型提高了托辊耐磨性能，大大延长托辊的使用寿命。

申请人：鞍钢集团矿业有限公司
地址：114001 辽宁省鞍山市铁东区二一九路39号
国籍：CN
代理机构：鞍山贝尔专利代理有限公司
代理人：李玲
更多信息请下载全文后查看。

专利名称：一种带式输送机拖带滚筒
专利类型：发明专利
发明人：高海亮,马继磐,李慧彦,续利文,高玉萍,李日华,赵丽霞
申请号：CN202010602355.3
申请日：20200629
公开号：CN111646117A
公开日：
20200911
专利内容由知识产权出版社提供
摘要：本发明涉及带式运输机领域，具体涉及一种带式输送机拖带滚筒。

包括筒皮与两个形状相同的接盘装置，接盘装置由轮毂与幅板构成，幅板为圆环形，幅板固定在轮毂上且与轮毂同轴，幅板上沿圆周方向均匀开设有若干豁口，两个接盘装置设置在左右两侧，平行且同轴，筒皮卷制成圆周并固定两个接盘装置上，筒皮上开设有多排间隔分布的圆形和菱形镂空。

本发明设计巧妙，结构合理且安装方便，能够有效解决现有滚筒结构存在的弊端，具有较大的经济效益和生产效益，适合广泛推广。

申请人：山西煤矿机械制造股份有限公司,山西煤机富中输送设备有限公司
地址：030031 山西省太原市北营南路46号
国籍：CN
代理机构：太原荣信德知识产权代理事务所(特殊普通合伙)
更多信息请下载全文后查看。

专利名称：一种带式输送机用耐寒托辊专利类型：实用新型专利
发明人：詹莹青,梅松桂,刘益付
申请号：CN201020639237.1
申请日：20101202
公开号：CN201895933U
公开日：
20110713
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种带式输送机用耐寒托辊，一种带式输送机用耐寒托辊包括滚筒、支承轴、轴承座，滚筒装配在支承轴上，轴承座装配在支承轴的两端，所述滚筒表面呈规则形螺纹状，其上涂覆有底胶及面胶；所述支承轴通过轴承装配在轴承座上，轴承与轴承座之间设有挡圈；所述滚筒与支承轴之间采用胀套联接。

本实用新型通过对输送机托辊的结构改进，使其便于组装、拆卸，结构简单，制造成本低，同时提高了其密封性能，运行平稳，可在较为恶劣的使用情况下使用。

申请人：安徽盛运橡胶有限责任公司
地址：231400 安徽省桐城市区快活岭
国籍：CN
更多信息请下载全文后查看。
