气动切断阀工作原理
气动切断阀是一种使用气动力或气动信号控制切断流体的阀门。
它的工作原理可以简单描述如下：
1. 阀门位置控制器：气动切断阀通过气动力或气动信号来控制阀门的开关。
阀门位置控制器通常由一个气动装置组成，如气缸或电磁阀。
当信号到达时，气动装置会改变阀门的位置，从而控制液体或气体的流动。
2. 阀门位置反馈：为确保阀门的准确位置控制，气动切断阀通常配备有阀门位置反馈装置。
这种装置可以监测阀门的实际位置，并将反馈信号发送给控制系统。
通过与控制系统的交互，可以实现阀门位置的精确控制。
3. 切断流体：当阀门处于关闭状态时，它会切断流体的传递。
这通常是通过阀门内的密封件或堵塞装置来实现的。
密封件通常是一种可靠的材料，可以完全隔离流体，确保流体不泄露或绕过阀门。
4. 流体通道：当阀门打开时，它会建立一个流体通道，允许液体或气体通过。
这通常是通过移动阀门的位置，使流体能够通过阀门的通道。
阀门的通道形状可以根据应用的需要进行设计，以确保流体可以顺利流动。
总的来说，气动切断阀通过气动力或气动信号控制阀门的位置，使其能够切断或引导流体。
通过阀门位置反馈装置，可以实现
对阀门位置的精确控制。
同时，阀门内的密封件或堵塞装置可以有效地切断流体的传递。
气动切断阀操作方法
气动切断阀的操作方法如下：
1. 首先确保气源稳定，将气源接到阀体上。
2. 打开手动调节阀门，使得控制气源压力逐步增大，实现导向控制。
3. 观察气控切断阀的工作状态，当气阀较为敏感且无异常时，即可正常操作。
4. 在使用气动切断阀之前，应先关闭所有连通气路，确保气路处于关闭状态，防止出现意外事故。
5. 手动或电动控制气动切断阀时，需要先将控制面板上的按钮进行相应的设置和配置。
6. 打开气源，控制气体流向阀体瓦片上的气控压缩机，实现阀位的控制和切断。
7. 当需要停止气源流进时，可通过手动或自动控制的方式将气压逐渐降低，使气控切断阀逐渐关闭。
8. 通过操作气动切断阀的不同工作方式，实现不同的工业生产需求。
气动切断阀工作原理
1.执行机构：气动切断阀的执行机构通常采用气动活塞或薄膜式气动
执行机构。
该执行机构通常由气动控制阀组成，通过空气或气体压力控制
阀芯的运动，实现阀体的开启和关闭。
2.阀体结构：气动切断阀的阀体通常由阀座、阀瓣和密封元件组成。
阀体的结构设计和材料选择通常根据介质的温度、压力和化学性质来确定。
阀体材料通常选用耐腐蚀、耐高温、耐高压的材料，如不锈钢、铸造钢或
特殊合金。
3.气动控制系统：气动切断阀的控制系统通常由气压源、气动控制阀
和控制阀芯组成。
气压源提供气体压力，通过气动控制阀调节气体压力，
并控制阀芯的运动。
控制阀芯的运动使得阀体开启或关闭，从而控制流体
介质的通断。
4.开启和关闭过程：当气动控制阀芯动作，将气体压力传给气动执行
机构时，活塞或薄膜式气动执行机构会产生偏移力，使阀瓣离开阀座，从
而实现阀体的开启。
当气动控制阀芯停止工作时，气动执行机构的弹簧会
使阀瓣回到阀座上，实现阀体的关闭。
5.密封性能：气动切断阀的密封性能对于阀门的运行稳定性起着重要
的作用。
阀体和阀瓣之间的密封通常由密封元件实现，如密封圈、填料或
金属密封。
密封性能的好坏直接影响到阀门对介质的切断能力和泄漏量。
总之，气动切断阀的工作原理是通过气动执行机构对阀体进行控制，
实现阀体的开启和关闭，从而切断流体介质的过程。
该阀门通常通过气动
控制系统来实现对阀体的控制，并具有良好的密封性能，以确保阀体的运
行稳定和介质的切断效果。
气动切断阀技术要求气动切断阀是一种常用的工业自动化控制装置，主要应用于流体管道系统中，用于切断或调节管道中的流体介质。
气动切断阀主要由气动执行机构、切断件和阀体构成，具有结构简单、工作可靠、响应速度快等特点。
在设计和制造气动切断阀时，需要满足一定的技术要求，以确保其正常运行和可靠性。
首先，气动切断阀的密封性要求较高。
气动切断阀的密封性是指阀门在关闭状态下，能够完全切断管道中的介质流通，不发生任何泄漏。
因此，气动切断阀需要采用高质量的密封件，并且设计合理的密封结构，以确保阀门的密封性能。
其次，气动切断阀的耐腐蚀能力也是需要考虑的重要因素。
由于气动切断阀通常用于管道系统中，介质可能包含各种腐蚀性物质，例如酸、碱、盐等。
因此，气动切断阀需要选择适合的材料，并采取防腐蚀措施，以提高其耐腐蚀能力。
第三，气动切断阀的结构设计和尺寸选取也是要考虑的技术要求。
气动切断阀的结构设计应该合理，方便安装和维修，并且便于操作。
另外，气动切断阀的尺寸选取应该满足管道系统的流量需求，并尽可能减小流体流通的阻力。
此外，气动切断阀在工作过程中还需要满足以下技术要求：1.快速响应能力：气动切断阀需要能够快速响应控制信号，迅速开启或关闭阀门，以满足工艺过程的要求。
2.高稳定性和可靠性：气动切断阀在工作过程中需要具备良好的稳定性和可靠性，确保长时间的连续工作不出现故障。
3.过负荷能力：气动切断阀需要具备一定的过负荷能力，能够在超负荷工况下正常工作，以防止因介质压力过高而损坏阀门。
4.低噪声和低振动：气动切断阀在工作过程中应该尽量减少噪声和振动，以保障工作环境的安静和稳定。
5.安全性：气动切断阀应该采用安全防护装置，以防止误操作或意外情况导致的事故发生。
综上所述，气动切断阀的技术要求包括密封性、耐腐蚀能力、结构设计和尺寸选取、快速响应能力、高稳定性和可靠性、过负荷能力、低噪声和低振动以及安全性等方面。
只有满足这些要求，气动切断阀才能够正常运行，并在工业自动化控制系统中发挥应有的作用。

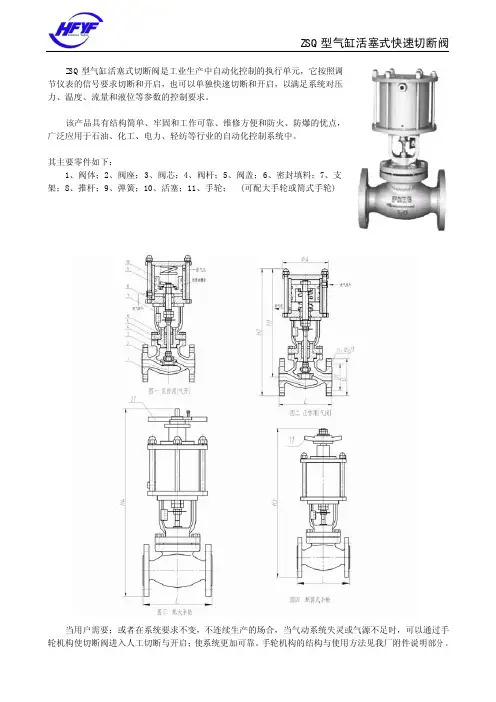

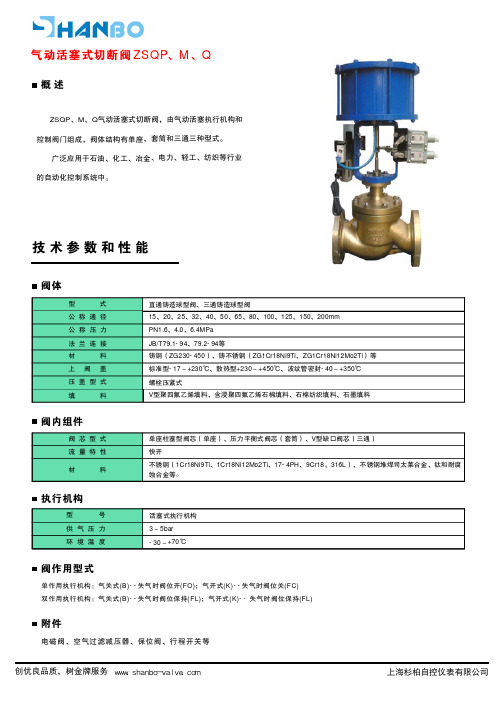

活塞气动切断阀结构原理及常见故障处理活塞气动切断阀是一种常用的自动控制设备，适用于各种工业场合，如石油、化工、冶金、电力等领域。
该阀通常由气缸和阀体两个部分组成，其结构原理比较简单，但在使用中仍然存在一些常见故障，需要及时处理。
本文将围绕活塞气动切断阀的结构原理和常见故障进行详细说明。
一、活塞气动切断阀的结构原理1. 活塞气缸：活塞气动切断阀的气缸通常由铝合金、硬质合金等材料制成，其结构通常分为外筒、活塞、止推环、止动环、密封圈等部分。
2. 活塞：活塞是活塞气缸的核心部件，由气缸筒体上移动的部件，用于调节流量。
其结构通常分为活塞头、活塞杆、导向结构等部分。
当推杆被气压推动，活塞头移动，从而影响阀门开闭状态。
3. 阀盘：阀盘是活塞气动切断阀的另一个关键部件，由上下两个主阀盘和两个附属阀盘组成。
其作用是控制流体进出口，实现切断、开启、调节流量等控制。
4. 弹簧：活塞气动切断阀的弹簧通常安装在气缸筒体外，用于回复阀盘，使其恢复至初始位置，以保证阀门的正常运行。
5. 密封圈：密封圈是活塞气动切断阀的关键部件，用于实现阀门的杆、活塞头等的密封，避免流体泄漏。
二、常见故障处理方法1. 气密性不佳：气动活塞切断阀如果存在气密性不佳的情况，通常是由于密封圈老化或松动引起。
处理方法是更换密封圈或者紧固螺丝。
2. 阀门卡住：有时候阀门会被污垢或异物卡住，导致无法开闭。
此时需要清洗阀门，如果有必要则更换阀门。
3. 阀门杆异响：阀门杆异响通常是由于阀门杆或导向结构损坏引起。
处理方法是更换阀门杆或导向结构。
4. 活塞卡死：活塞卡死通常是由于密封圈老化、松动或活塞体内存在杂物等原因引起。
处理方法是清除杂物，更换密封圈等。
5. 阀门漏气：阀门漏气通常是由阀门开闭不严引起。
处理方法是检查阀门密封性，视情况进行调整或更换密封圈。
总的来说，活塞气动切断阀是一种重要的自动控制设备，其结构原理较为简单，但在使用中仍然存在一些常见故障，需要及时处理。
气动切断阀和气动调节阀的区别气动阀门是一种借助压缩空气驱动的控制设备，由于可靠性高，开关动作速度快，且本质安全防爆，无需做相关特殊处理，被广泛运用于气体、蒸汽、液体等多种介质！气动阀门配备不同的相关附件，可实现开关切断式和智能调节型两种功能！对于这两种不同控制形式的阀门，所使用的场所也是不尽相同的，不能混为一谈。
气动调节阀气动切断阀气动切断阀主要是对管道介质进行一个启闭的作用，主要阀位是开位和关位，一般用在需要紧急动作的位置，常见为管道在常开状态下，发生紧急情况时快速关闭！而气动调节阀阀位无限制，与定位器配套，输入4～20mADC信号及气源即可控制运转，进行压力、流量、温度、液位等参数的调节！气动切断阀和气动调节阀的区别：1、气动阀包括调节阀和切断阀，两者的作用形式不一样，虽然调节阀的流量也可以调为0，但切断阀一般用于紧急切断的，有阀门定位器的，一般是气缸阀门。
而调节阀则是带气动薄膜，大圆盘那种，除了可以调节外，还可以实现切断，两者唯一的相同点就是都是以气为动力。
2、气动切断阀要么全开要么全关，多用于保护；而气动调节阀是可以开关在任意位置，能够控制阀门停留在一个指定开度，可以调整流量或者压力等。
气动切断阀是用来关断管道内介质，要求动作速度要快，关断密封性要好，泄露等级要到达十万分之一。
3、气动调节阀主要用来连续调节控制，信号和阀门行程相对应，配有电气阀门定位器来接收控制型号，根据连续4-20MA信号变化，调节阀完成0-100%全行程动作。
4、气动切断阀只有开和关两个位置，一般配有换向电磁阀和行程开关，电磁阀用来切换气动执行器动作方向，行程开关用来反馈信号给控制系统，实时了解阀位开关状态。
气动调节阀关闭时可以有一定的泄露量，气动切断阀则需要泄漏量为零或近似于零。
气动切断阀专题知识一、什么是气动切断阀？气动切断阀是一种常用的工业阀门，它通过气动驱动来控制流体的流通。
它主要用于切断或调节管道中的气体或液体介质，并在需要时快速关闭。
气动切断阀由阀体、活塞、活塞杆、密封圈、弹簧等组成。
当气源加压到活塞上时，活塞会向下移动，使得密封圈与阀座紧密贴合，从而实现切断介质流通的目的。
二、气动切断阀的工作原理气动切断阀通过气源提供的压力来驱动活塞进行工作。
其工作原理如下：1.阀门关闭状态：当气源施加在活塞上时，活塞受到压力的作用向下移动，使得密封圈与阀座紧密贴合，从而实现介质流通的完全隔离。
2.阀门开启状态：当不再施加压力到活塞上时，弹簧将活塞推向上方，使得密封圈与阀座分离，介质可以通过阀门流通。
通过控制气源的开关，可以实现气动切断阀的开启和关闭。
此外，还可以通过调节气源的压力来控制阀门的开度，从而实现对介质流量的调节。
三、气动切断阀的特点和优势气动切断阀具有以下特点和优势：1.快速响应：由于采用了气动驱动，气动切断阀具有快速响应的特点。
它能够在短时间内完成开启或关闭操作，适用于对流体流通要求较高的场合。
2.高可靠性：气动切断阀采用了简单可靠的机械结构，不易出现故障。
并且由于没有电子元件，不受电磁干扰影响。
3.良好的密封性能：活塞与阀座之间采用密封圈进行密封，能够有效地防止介质泄漏。
4.耐腐蚀性强：由于活塞、活塞杆等零部件采用耐腐蚀材料制成，因此气动切断阀具有较强的耐腐蚀性，适用于多种介质。
5.易于维护：气动切断阀的结构简单，零部件相对较少，因此维护和更换零部件也相对容易。
四、气动切断阀的应用领域气动切断阀广泛应用于许多领域，包括但不限于以下几个方面：1.石油化工行业：气动切断阀可用于石油、天然气等介质的管道系统中，实现对介质流量的切断和调节。
2.电力工业：在火力发电厂和核电站等场所，气动切断阀被广泛应用于控制冷却水、蒸汽等介质的流通。
3.钢铁冶金行业：在钢铁生产过程中，气动切断阀可用于控制高温高压液体或气体的流通，并保证生产线的安全运行。
气动切断阀的使用说明气动切断阀是一种常见的流体控制装置，常用于工业生产过程中的流体管路控制。
它以气动方式对管路中的流体进行切断和控制，具有灵活性、快速响应和可靠性的优势。
下面，我们将为您介绍气动切断阀的使用说明。
首先，在使用气动切断阀之前，请确保管路中的压缩空气供应正常，并连接好气源。
接下来，根据管路的大小和流体的性质，选择合适的气动切断阀。
通常，气动切断阀具有不同的口径和材质，如不锈钢、铸铁等，以满足不同工况的需求。
在进行安装之前，请仔细阅读产品的使用说明书，按照说明书的指引正确安装气动切断阀。
一般情况下，气动切断阀需要与管路的法兰连接，并确保密封性良好，避免发生泄漏。
安装完成后，进行气动系统的调试。
首先，打开压缩空气供应，检查气动切断阀的通气口是否有气体泄漏。
然后，通过控制气源开关，观察气动切断阀的开闭动作是否正常。
如有异常情况，应及时检查和调整。
在正式使用气动切断阀之前，建议进行功能测试。
可通过传感器或手动操作，模拟实际工况对气动切断阀的切断和控制要求，确保其能够可靠运行。
在使用过程中，务必密切关注气动切断阀的工作状态。
如发现异常，如阀门卡滞、泄漏等问题，应及时停止使用，并进行检修或更换。
当停止使用气动切断阀时，应关闭压缩空气供应，并采取适当的保护措施。
如使用防尘罩等，避免灰尘和杂质进入气动切断阀内部，影响其正常工作。
最后，定期进行维护保养工作。
清洁阀门表面，检查各部件是否完好，如有磨损或损坏，应及时更换。
同时，润滑各活动部件，确保其灵活运转。
总之，正确使用和维护气动切断阀对于保证流体管路的安全运行和产品质量具有重要意义。
希望本文章能够对您在实际应用中有所帮助。
如有其他疑问，请咨询专业人士或供应商。
