lte知识总结(共7篇):知识lte lte网络优化基础知识lte题库l te上行视频教程篇一:LTE基础知识汇总及说明总结一、协议知识1. LTE帧结构及物理资源基本概念RE/RB/CCE/REG/RBG帧结构Type1:FDD(全双工和半双工)(FDD上下行数据在不同的频带里传输;使用成对频谱) 每一个无线帧长度为10ms,由20个时隙构成,每一个时隙长度为Tslot = 15630 x Ts = 0.5ms。
对于FDD,在每一个10ms中,有10个子帧可以用于下行传输,并且有10个子帧可以用于上行传输。
上下行传输在频域上进行分开。
帧结构Type2:TDD (TDD上下行数据可以在同一频带内传输;可使用非成对频谱)一个无线帧10ms,每个无线帧由两个半帧构成,每个半帧长度为5ms。
每一个半帧由8个常规时隙和DwPTS、GP和UpPTS三个特殊时隙构成,DwPTS和UpPTS的长度可配置,要求DwPTS、GP以及UpPTS的总长度为1ms。
DwPTS: Downlink Pilot Time Slot GP: Guard Period (GP越大说明小区覆盖半径越大) UpPTS: Uplink Pilot SlotTs = 1 / (15000x2048) sFrame 帧的长度:Tf = 307200 x Ts = 10msSubframe 子帧的长度:Tsubframe = 30720 x Ts = 1ms Slot 时隙的长度:Tslot = 15360 x Ts = 0.5ms1 Sub-Carrier = 15 kHz;1 TTI = 1 ms = 1 sub-frame =2 slots (0.5 ms *2)# for one user, min2 RB allocation.1 RB = 12 sub-carriers during 1 slot (0.5 ms) =12 * 15kHz = 180kHz (Bandwidth); = 12 * 7 symbols= 84 REs 1 RE = 1 sub-carrier x 1 symbol period (Each symbol is QPSK, 16QAM or 64QAM modulated.) LTE支持可变带宽:1.4MHz, 3, 5, 10, 15 和20MHz一个小区最少使用6个RB, 即最少包含72个sub-carriers: 6 RB * 12 sub-carriers = 72 sub-carriers特殊帧格式7:DwPTS:GP:UpPTS = (21952Ts-32Ts) : 4384Ts : 4384Ts= 10:2:2 最小分配单位为: 2192?TsConfigure TDD: 上下行配置(下图)+ 特殊帧格式(上图)(e.g.: 2:7 1:7)= 5ms转换周期:一个帧的上下半帧的特殊帧格式配置相同,= 10ms转换周期:一个帧分成上下半帧,下半帧的特殊帧为DwPTS=1ms,用于DL传输(如上图3,4,5所示)RE:Resource Element,称为资源粒子,是上下行传输使用的最小资源单位。
TDD双工模式比FDD的优点:(1)频谱配置灵活,利用率高。
(2)灵活的上下行资源配置,更有效地支持非对称IP分组业务。
(3)利用信道的对称性,提升系统性能。
(4)TDD双工方式在一些先进技术的应用方面也有着天然的优势。
TDD双工模式比FDD的缺点:(1)系统内干扰更为复杂。
(2)TDD双工系统对系统同步要求更为严格。
(3)由于上下行传输通过时分方式传输,相对与FDD的传输模式,存在着一定的传输时延。
下行物理信道的一些专业关键词:(1)PBCH(物理广播信道):用于承载重要的系统信息,例如系统下行带宽,系统帧号。
(2)PDSCH(物理下行共享信道):可以简单理解为用于承载数据的信道,此数据包括业务数据,也包含高层信令等信息。
(3)PMCH(物理多播信道):用于承载多播业务信息。
(4)PDCCH(物理下行控制信道):用于承载下行控制信息,例如调度信令。
(5)PCFICH(物理控制格式指示信道):用于指示每个子帧控制区域占用的符号数。
(6)PHICH(物理HARQ指示信道):用于承载针对上行业务是否正确接收的ACK/NACK 反馈信息。
上行物理信道(1)PRACH(物理随机接入信道):用于UE上行接入同步或上行数据到达时的资源请求。
(2)PUSCH(物理上行共享信道):用于承载上行数据,包括业务数据和高层信令等。
(3)PUCCH(物理上行控制信道):用于承载上行控制信息,主要包括CQI和ACK等。
LTE关键技术(1)采用OFDM技术OFDM (Orthogonal Frequency Division Multiplexing)属于调制复用技术,它把系统带宽分成多个的相互正交的子载波,在多个子载波上并行数据传输;各个子载波的正交性是由基带IFFT(Inverse Fast Fourier Transform)实现的。
由于子载波带宽较小(15kHz),多径时延将导致符号间干扰ISI,破坏子载波之间的正交性。
lte全网架构lte关键技术:? ? ? ? ?频域多址技术(ofdm/sc-fdma)高阶调制与amc(自适应调制与编码) mimo与beamforming(波束赋形) icic(小区间干扰协调) son(自组织网络)mimo系统自适应,就是根据无线环境变化(信道状态信息csi)来调整自己的行为(变色龙行为)。
对于mimo可调整的行为有编码方式、调制方式、层数目、预编码矩阵,要想正确调整就需要用户端做出反馈(cqi、ri 、pmi),从而实现小区中不同ue根据自身所处位置的信道质量分配最优的传输模式,提升td-lte小区容量;波束赋形传输模式提供赋形增益,提升小区边缘用户性能。
模式3和模式8中均含有单流发射,当信道质量快速恶化时,enb可以快速切换到模式内发射分集或单流波束赋形模式。
由于模式间自适应需要基于rrc层信令,不可能频繁实施,只能半静态转换。
因此lte在除tm1、2之外的其他mimo模式中均增加了开环发送分集子模式(相当于tm2)。
开环发送分集作为适用性最广的mimo技术,可以对每种模式中的主要mimo技术提供补充。
相对与tm2进行模式间转换,模式内的转换可以在mac层内直接完成,可以实现ms(毫秒)级别的快速转换,更加灵活高效。
每种模式中的开环发送分集子模式,也可以作为向其他模式转换之前的“预备状态”。
ue要接入lte网络,必须经过小区搜索、获取小区系统信息、随机接入等过程。
ue不仅需要在开机时进行小区搜索,为了支持移动性,ue会不停地搜索邻居小区、取得同步并估计该小区信号的接收质量,从而决定是否进行切换或小区重选。
为了支持小区搜索,lte定义了2个下行同步信号pss和sss。
ue开机时并不知道系统带宽的大小,但它知道自己支持的频带和带宽。
为了使ue能够尽快检测到系统的频率和符号同步信息,无论系统带宽大小,pss和sss都位于中心的72个子载波上。
ue会在其支持的lte频率的中心频点附近去尝试接收pss和sss,通过尝试接收pss和sss,ue可以得到如下信息:(1)得到了小区的pci;(2)由于cell-specific rs及其时频位置与pci 是一一对应的,因此也就知道了该小区的下行cell-specific rs及其时频位置;(3)10ms timing,即系统帧中子帧0所在的位置,但此时还不知道系统帧号,需要进一步解码pbch;(4)小区是工作在fdd还是tdd模式下;(5)cp配置,是normal cp还是extended cp。
LTE关键知识点总结LTE(Long Term Evolution)是第四代移动通信技术的一种标准,它通过提高数据速率、降低通信延迟和增强网络容量来满足日益增长的移动通信需求。
LTE技术在实现更高数据速率、更可靠的网络连接和更低的通信延迟方面都取得了重大突破,成为目前移动通信领域的主流技术之一、下面是LTE技术的一些关键知识点总结:1.LTE的基本原理LTE技术基于OFDMA(正交频分多址)和SC-FDMA(单载波频分多址)技术,它使用蜂窝网络结构,将空间划分为多个小区域,每个小区域由一个基站负责覆盖。
用户设备(如手机、平板等)通过基站与核心网络进行通信,实现数据传输和通话等功能。
2.LTE的核心网络LTE的核心网络由Evolved Packet Core(EPC)组成,包括MME(移动性管理实体)、SGW(分组数据网关)和PGW(用户面网关)等组件。
EPC负责数据传输、呼叫控制和移动管理等功能,确保用户设备能够在移动过程中实现无缝切换和连接。
3.LTE的频段和带宽LTE技术在不同频段上运行,包括700MHz、800MHz、1800MHz、2300MHz和2600MHz等频段。
用户可以根据所在地区和运营商的情况选择不同频段的LTE网络。
另外,LTE网络的带宽可以根据需求进行调整,通常包括5MHz、10MHz、15MHz和20MHz等不同的带宽设置。
4.LTE的多天线技术(MIMO)LTE技术支持多天线技术(MIMO),即通过多个发射天线和接收天线来实现数据传输。
MIMO技术可以提高信号覆盖范围、增强网络容量和减少信号干扰,提高网络性能和用户体验。
5.LTE的载波聚合技术(CA)LTE技术还支持载波聚合技术(CA),即同时使用多个频率载波进行数据传输。
通过CA技术,可以提高网络速率和覆盖范围,同时优化网络资源的利用效率,提升整体网络性能。
6.LTE的VoLTE技术LTE技术还支持VoLTE(Voice over LTE),即通过LTE网络实现高质量的语音通话。
LTE实训报告范文LTE(Long Term Evolution)是一种4G无线通信技术,旨在提供更高的数据速率、更低的时延和更好的用户体验。
本实训报告将介绍我在LTE实训中所学到的内容。
在实训的第一部分,我们学习了LTE的基础知识。
LTE是一种基于OFDM(正交频分复用)和MIMO(多输入多输出)技术的无线通信系统。
它采用了以IP(Internet Protocol)为核心的网络架构,以实现快速而高效的数据传输。
我们学习了LTE的系统架构、无线接口、物理层和协议栈等内容。
在实训的第二部分,我们学习了LTE的物理层技术。
LTE的物理层采用OFDM技术来实现高速的数据传输。
我们学习了OFDM的原理、调制方式、信道估计和信道编码等内容。
我们还学习了MIMO技术,该技术可以利用多个天线来增加信道容量和提高系统性能。
在实训的第三部分,我们学习了LTE的无线接口技术。
LTE的无线接口分为UE(User Equipment)到eNodeB(Evolved Node B)的接口和eNodeB到EPC(Evolved Packet Core)的接口。
我们学习了UE和eNodeB之间的物理层协议、MAC(Media Access Control)协议和RLC (Radio Link Control)协议等内容。
我们还学习了eNodeB和EPC之间的S1接口、X2接口和SGi接口等内容。
在实训的最后部分,我们进行了LTE网络的搭建和性能测试。
我们利用实验室提供的LTE设备,搭建了一个小型的LTE网络。
我们配置了基站和用户终端,测试了LTE网络的数据传输速率、时延和稳定性等指标。
通过这些测试,我们能够评估LTE网络的性能,并对其进行优化。
通过这次LTE实训,我对LTE技术有了更深入的了解。
我学会了LTE 的基础知识、物理层技术和无线接口技术。
我也学会了搭建和测试LTE网络的方法。
这些知识对我今后的学习和工作都有很大的帮助。
LTE学习笔记(一)——背景知识一、标准化组织无线通信技术的演进离不开一些标准化组织。
1、ITU(International Telecommunication Union)国际电信联盟,主要任务是制定标准,分配无线频谱资源,组织各个国家之间的国际长途互连方案,成立于1865年5月17日,是世界上最悠久的国际组织。
2、3GPP(3rd Generation Partnership Project)第三代合作伙伴计划,成立于1998年12月,目标是在ITU的IMT-2000计划范围内制订和实现全球性的第三代移动电话系统规范。
它致力于GSM到WCDMA的演化,虽然GSM到WCDMA空中接口差别很大,但是其核心网采用了GPRS的框架,因此仍然保持一定的延续性。
3GPP基本每一年出台一个版本(Release),目前最新的版本是Release 13。
欧洲ETSI、美国ATIS、日本TTC和ARIB、韩国TTA以及我国CCSA是3GPP的6个组织伙伴。
3、3GPP2(3rd Generation Partnership Project 2)第三代合作伙伴计划2,与3GPP几乎同时成立,由美国TIA、日本的ARIB、日本的TTC、韩国的TTA四个标准化组织发起,中国无线通信标准研究组(CWTS)于1999年6月在韩国正式签字加入3GPP2。
其主要致力于从2G的IS-95到3G的CDMA2000标准体系演进,得到拥有多项CDMA关键技术专利的高通公司的较多支持。
3GPP和3GPP2两者实际上存在一定竞争关系,3GPP2致力于以IS-95(在北美和韩国应用广泛的CDMA标准)向3G过渡,和高通公司关系更加紧密。
与之对应的3GPP致力于从GSM 向WCDMA过渡,因此两个机构存在一定竞争。
4、IEEE(Institute of Electrical and Electronics Engineers)电气电子工程师学会,作为IT领域学术界的老大,在无线通信标准方面主要制订了大名鼎鼎的WiFi协议以及WiMAX协议,并力推WiMAX作为3G标准。
LTE知识点笔记总结(xx年6月)知识串烧1第一章基础理论1 LTE网元及接口网元及接口图1-2 CSFB网络架构 SRVCC网络架构 eSRVCC相比于SRVCC网络架构优化对比 ENodeB:1、无线资源管理功能:包括无线承载控制,无线接入控制,连接移动性控制,UE上的上下行资源调度头压缩与用户数据流加密附着时MME选择4、路用户平面至MME5、寻呼消息的组织和发送6、广播消息的组织和发送7、以移动性或调度为目的的测量及测量报告配置 MME(移动性管理实体)1、非接入层信令的处理2、分发寻呼消息至ENodeB3、接入层安全性控制4、移动性管理及涉及核心网节点之间的信令控制5、空闲状态移动性控制承载控制信令的加密及完整性保护8、跟踪区列表管理与SGW选择10、向2G/3G切换时SGSN选择11、鉴权漫游 SGW:1、分组路和转发和非3GPP网络间的Anchor功能[HA功能] IP地址分配,接入外部PDN的网关功能4、计费和QoS策略执行功能5、基于业务的计费功能 PCRF:在非漫游场景时,在HPLMN中只有一个PCRF跟UE的IP-CAN 会话相关。
PCRF终结Rx接口和Gx接口。
在漫游场景时,并且业务流是local breakout时,有两个PCRF跟一个UE的IP-CAN会话相关 HSS: HSS是归属用户服务器,存储了LTE/SAE网络中用户所有与业务相关的数据。
功能划分接口及功能 S1功能:UE context管理功能2、建立释放 SAE bearer context, security context, UE S1 signalling connection ID(s)等承载管理隧道管理信令链路管理6、不同LTE之间的切换 RAT切换8、寻呼功能9、网络共享功能节点选择功能11、安全功能 X2接口:1、支持UE在LTE_ACTIVE状态下的Intra LTE-Access-System 移动性2、从源eNB到目标eNB的context传送3、源eNB和目标eNB之间的用户面隧道控制4、切换取消5、负载管理6、小区间干扰协调7、上行链路干扰负载管理接口协议接口:5MS转换周期下,Uppts和子帧2和7为上行。
LTE学习笔记(⾮常经典)1、⽹络结构:2、SAE⽹络:System Architecture Evolution,核⼼⽹⽹络结构。
3、SAE GW包括Serving GW 和PDN GW,Serving GW与eNodeB直接相连。
ServingGW相当于2G/TD⽹络的SGSN,PDN-GW相当于2G/TD⽹络的GGSN。
4、EPC标准架构:Evolved Packet Core,仅指核⼼⽹。
EPC⽹络仅有分组域,取消电路域;⽀持2G/TD/LTE/Wlan多接⼊。
5、2G/TD核⼼⽹分组域和电路域共存。
6、EPS:Evolved Packet System,包括⽆线接⼊⽹与核⼼⽹。
7、MME:接⼊控制、移动性管理。
8、MMEGI:MME Group Identity,相当于LAC,与2G/TD⽹络的LAC互相映射。
各省取值不同。
9、TAI:LTE Tracking Identity,相当于RAI。
10、EUTRAN:Evolved Universal Terrestrial Radio Access Network,仅指⽆线侧。
11、基于⽬前的⽹络接⼝设计,LTE多模终端从2G/TD⽹络接⼊时如果锚定到GnGGSN,则⽆法平滑移动到LTE⽹络。
解决⽅法:SGSN需要能够识别LTE⽤户,并将LTE多模终端路由到PDN-GW。
同时,SGSN需要升级⽀持LTE的N记录查询⽅式,使得SGSN能够通过EPC DNS解析得到P-GW地址。
对2G/TD终端,SGSN 仍然使⽤GPRS DNS解析GGSN地址(A记录查询⽅式)。
12、DRA:Diameter Routing Agent,路由代理。
LTE信令⽹,采⽤⼤区组⽹⽅式,⽬前全国分北京、⼴州两个⼤区,各有两套DRA设备,互为备份信令分担。
13、I-DRA实现国际漫游信令转接。
14、HSS:⽤户数据管理,管理LTE⽤户数据,类似于HLR,但在接⼝协议、签约数据、信令流程、鉴权加密等⽅⾯存在很⼤差别。
LTE网络规划设计培训心得报告
5月13日公司组织了一次LTE网络规划设计培训。
首先,非常感谢公司领导给我们安排的这次非常难得的培训课程,经过两天LTE网络规划设计的培训,使我对LTE网络规划设计体系有了一个初步的了解与认识,下面是此次培训学习的主要心得与体会。
老师围绕着LTE中的关键技术OFDM和MIMO,讲演了LTE的产生驱动,后续发展,现网应用等,让我们明确了后续工作的开展方向。
1、做好对运营商不同网络协同发展工作的支撑
首先,在目前LTE仍处于实验网阶段,要先行做好CDMA、CDMA2000、LTE三网协同发展的网络规划设计工作,为电信运营商做好网络建设和网络优化工作提供帮助。
2、工程建设理念要契合LTE组网需求
通过老师对LTE的各类技术要求、规范,让我们了解了LTE 网络给我们的设计工作内容带来的几项新变化,分别是移动应用宽带化、网络架构扁平化。
这些变化将与我们现有的设计内容息息相关。
首先,移动应用宽带化对承载网提出了跨代需求,以前PTN 网络均采用1G总带宽组网方式,但随着LTE的到来,站点内PTN
带宽需求达到10G、这就需要大规模升级PTN网络容量。
其次,网络架构扁平要求核心网与蜂窝站点直连,全IP化配置。
对传输线路资源提出了新的需求。
因此,需要在现有设计中合理规划好光缆线路资源。
培训学习虽然已经结束了,但我知道有更重的学习和工作任务在后面。
思想在我们的头脑中,工作在我们的手中,坐而言,不如起而行! 路虽远,行则将至;事虽难,做则必成。
在以后的工作中,我会不断努力,不断学习,为做一名优秀的设计人员而努力,为公司的发展做出自己的贡献。
竭诚为您提供优质文档/双击可除lte学习积累总结篇一:LTe学习总结—常用参数详解LTe现阶段常用参数详解1、功率相关参数1.1、pb(天线端口信号功率比)功能含义:element)和TypeApDschepRe的比值。
该参数提供pDschepRe(TypeA)和pDschepRe(Typeb)的功率偏置信息(线性值)。
用于确定pDsch(Typeb)的发射功率。
若进行Rs功率boosting时,为了保持TypeA和TypebpDsch中的oFDm符号的功率平衡,需要根据天线配置情况和Rs功率boosting值根据下表确定该参数。
1,2,4天线端口下的小区级参数ρb/ρA取值:pb1个天线端口2个和4个天线端口015/414/5123/53/432/51/2对网络质量的影响:pb取值越大,Rs功率在原来的基础上抬升得越高,能获得更好的信道估计性能,增强pDsch的解调性能,但同时减少了pDsch(Typeb)的发射功率,合适的pb取值可以改善边缘用户速率,提高小区覆盖性能。
取值建议:11.2、pa(不含cRs的符号上pDsch的Re功率与cRs的Re功率比)功能含义:不含cRs的符号上pDsch的Re功率与cRs 的Re功率比对网络质量的影响:在cRs功率一定的情况下,增大该参数会增大数据Re功率取值建议:-31.3、preambleInitialReceivedTargetpower(初始接收目标功率(dbm))功能含义:表示当pRAch前导格式为格式0时,enb期望的目标信号功率水平,由广播消息下发。
对网络质量的影响:该参数的设置和调整需要结合实际系统中的测量来进行。
该参数设置的偏高,会增加本小区的吞吐量,但是会降低整网的吞吐量;设置偏低,降低对邻区的干扰,导致本小区的吞吐量的降低,提高整网吞吐量。
取值建议:-100dbm~-104dbm1.4、preambleTransmax(前导码最大传输次数)功能含义:该参数表示前导传送最大次数。

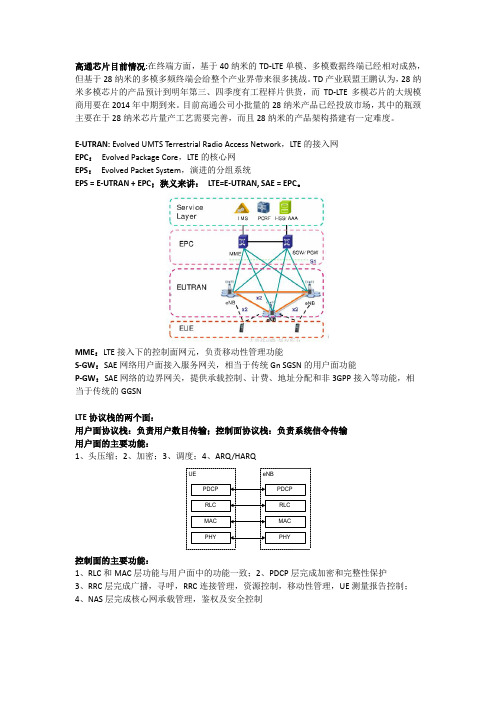

LTE培训笔记总结.高通芯片目前情况:在终端方面,基于40纳米的TD-LTE单模、多模数据终端已经相对成熟,但基于28纳米的多模多频终端会给整个产业界带来很多挑战。
TD产业联盟王鹏认为,28纳米多模芯片的产品预计到明年第三、四季度有工程样片供货,而TD-LTE多模芯片的大规模商用要在2014年中期到来。
目前高通公司小批量的28纳米产品已经投放市场,其中的瓶颈主要在于28纳米芯片量产工艺需要完善,而且28纳米的产品架构搭建有一定难度。
E-UTRAN: Evolved UMTS Terrestrial Radio Access Network,LTE的接入网EPC:Evolved Package Core,LTE的核心网EPS:Evolved Packet System,演进的分组系统EPS = E-UTRAN + EPC;狭义来讲:LTE=E-UTRAN, SAE = EPC。
MME:LTE接入下的控制面网元,负责移动性管理功能S-GW:SAE网络用户面接入服务网关,相当于传统Gn SGSN的用户面功能P-GW:SAE网络的边界网关,提供承载控制、计费、地址分配和非3GPP 接入等功能,相当于传统的GGSNLTE协议栈的两个面:用户面协议栈:负责用户数目传输;控制面协议栈:负责系统信令传输用户面的主要功能:1、头压缩;2、加密;3、调度;4、ARQ/HARQImage控制面的主要功能:1、RLC和MAC层功能与用户面中的功能一致;2、PDCP层完成加密和完整性保护3、RRC层完成广播,寻呼,RRC连接管理,资源控制,移动性管理,UE 测量报告控制;4、NAS层完成核心网承载管理,鉴权及安全控制ImageTD-LTE物理层帧结构:一个长度为10ms的无线帧由2个长度为5ms的半帧构成,每个半帧由5个长度为1ms的子帧构成。
常规子帧:由两个长度为0.5ms的时隙构成特殊子帧:由DwPTS、GP以及UpPTS构成TDD帧结构-上下行配置:√常规循环前缀(Normal CP),则一个时隙里可以传7个OFDM。
√扩展循环前缀(Extended CP),一个时隙里可以传6个OFDM。
特殊时隙配置(特殊时隙可以传送业务;DwPTS符号数大于9才能配置传输业务数据):常规CP下特殊时隙的长度(符号)扩展CP下特殊时隙的长度(符号)UpPTS GP DwPTS UpPTS GP DwPTS 1103183 149138 1310129 12111110 1112273 293228 239219 2210------2111------RE (Resource Element):物理层资源的最小粒度—时域:1个OFDM符号,频域:1个子载波RB(Resource Block):物理层数据传输的资源分配频域最小单位—时域:1个slot,频域:12个连续子载波载波带宽 [MHz] 1.435101520RE数目(每个OFDM符号)721803006009001200 RB数目(每个slot)615255075100实际占用带宽 1.08 2.7 4.5913.518下行物理信道作用物理下行控制信道(PDCCH)用于指示PDSCH相关的传输格式,资源分配,HARQ信息等物理下行共享信道(PDSCH)传输数据块物理广播信道(PBCH)传递UE接入系统所必需的系统信息,如带宽,天线数目等物理控制格式指示信道(PCFICH)一个子帧中用于PDCCH的OFDM符号数目物理HARQ指示信道用于NodB向UE 反馈和PUSCH相关的(PHICH)ACK/NACK信息物理多播信道(PMCH)传递MBMS相关的数据下行物理信号分为同步信号和参考信号,分别作用是:同步信号:确定唯一的物理小区id参考信号:下行信道质量测量;下行信道估计,用于UE端的相干检测和解调上行物理信道作用物理上行共享信道(PUSCH)当没有PUSCH时,UE用PUCCH发送ACK/NAK,CQI,调度请求(SR,RI) 信息;当有PUSCH时,在PUSCH上发送这些信息。
物理上行控制信道(PUCCH)承载数据物理随机接入信道(PRACH)用于随机接入,发送随机接入需要的信息,preamble等上行物理信号分为解调用参考信号和探测用参考信号,作用分别是:上行信道估计,用于eNodeB端的相干检测和解调和上行信道质量测量。
OFDM(正交频分复用)技术:将信道分成若干正交子信道,将高速数据信号转换成并行的低速子数据流,调制到每个子信道上进行传输。
把连续多个符号看成一组一起进行处理,通过在这一组符号的开头或最后设置“循环前缀”,“挤”开码间串扰。
这样码间串扰就只会发生在开头和最后的几个符号上,中间的都是“自己人”,不受影响。
下行OFDM:用户在一定时间内独享一段“干净”的带宽,通过子载波交叠的方式提升频谱效率。
在同一时间点上其载频是非连续的。
上行SC-FDMA:具有单载波特性的改进OFDM系统(低峰均比)。
在同一时间点上其载频是连续的。
MIMO技术:它是针对多径无线信道来说的,是指在发射端和接收端分别使用多个发射天线和接收天线,从而提高数据速率、减少误比特率,改善无线信号传送质量。
2x1系统:分集增益为2,自由度为1;2x2系统:分集增益为4,自由度为2。
关于功控:LTE上行功控主要用于补偿信道的路径损耗和阴影,并用于抑制小区间干扰。
OFDMA系统如果要使用下行功控,主要用于补偿信道的路径损耗和阴影。
●下行信道带宽通过主广播信息(MIB)进行广播;上行信道带宽通过系统信息(SIB)进行广播。
●LTE中只有2种RRC状态:RRC_IDLE和RRC_CONNECTED(LTE的数据传输由共享传输信道完成,因此会简化RRC状态机并改进RRC性能,同时会简化RRM判决RRC状态的算法。
)●MAC实体:LTE中只需配置1个MAC实体。
●域标识:LTE中只有PS域(因为语音通过VOIP)。
●寻呼类型:LTE中只有一种寻呼类型,UMTS有两种,寻呼类型1和寻呼类型2。
●重配置:LTE中只有一种重配置消息,重配所有逻辑信道,传输信道和物理信道,这减少了信令消息。
UMTS中包含RB重配,传输信道重配和物理信道重配。
RRC过程:1、SRB0用来传输RRC消息,在逻辑信道CCCH上传输;2、RRC连接建立:E-UTRAN在此过程中只建立SRB1;3、RRC连接重配置:E-UTRAN在此过程中只建立SRB2。
SRB(信令无线承载):一种特殊的无线承载(RB),用来传输RRC 和NAS消息。
RRC Connection Request:ue-Identity :初始的UE标识。
如果上层提供S-TMSI,侧该值为S-TMSI;否则取一个随机值。
establishmentCause :建立原因。
该原因值有emergency, highPriorityAccess, mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。
其中“mt”代表移动终端,“mo”代表移动始端。
RRC Connection Setup:包含建立SRB1承载和无线资源配置信息。
RRC Connection Setup Complete:包含NAS层Attach Request信息,携带主要IE有:selectedPLMN-Identity :表示UE从SIB1所包含的plmn-IdentyList 中挑选出来的PLMN 识别号。
如果从SIB1所包含的plmn-IdentyList 中挑选出来的是第一个PLMN识别号,那么设置该值为1,如果挑选出来的是第二个PLMN识别号,则设置为2。
Initial UE Message:包含NAS层Attach request消息,该消息携带主要IE有:eNB-UE-S1AP-ID:UE 在eNB侧S1接口上的唯一标识,由eNB分配;tAI:Tracking Area Identity,用来标识一个跟踪区(TA);eUTRAN-CGI:E-UTRAN Cell Global Identifier,亦简称为ECGI,小区全球唯一标识;rRC-Establishment-Cause:RRC建立原因。
Initial Context Setup Request:MME请求建立初始的UE上下文,包含E-RAB上下文、安全密钥、切换限制列表、UE无线性能以及UE安全性能等等。
Security Mode Command:目的是在RRC连接建立上激活AS安全,主要IE有:cipheringAlgorithm :指明SRB和DRB使用的加密算法;integrityProtAlgorithm :指明SRB使用的完整性保护算法。
RRC Connection Reconfiguration:要求UE进行相关无线资源重配,这里主要是为了建立SRB2与DRB。
RRC Connection Reconfiguration Complete:SRB2建立完成后,UE给eNB发送rrcConnectionReconfigurationComplete消息。
InitialContextSetupResponse :向MME上报UE安全过程的成功建立以及所有请求的E-RAB结果。
RRC释放流程:LTE终端需要报告以下标准化测量量:RSRP:表示信号强度,类比于TD-SCDMA的RSCP;RSRQ:表示信号质量。
(R9中小区选择、重选、切换都可以基于RSRP和RSRQ)PCI:LTE系统提供504个物理层小区ID(即PCI),和TD-SCDMA系统的128个扰码概念类似。
网管配置时,为小区配置0~503之间的一个号码即可。
PCI通过PSS和SSS两组序列的序号组合而来。
因为PCI和小区同步序列关联,并且多个物理信道的加扰方式也和PCI相关,所以相邻小区的PCI不能相同以避免干扰。
TM传输模式介绍:1. TM1,单天线端口传输:主要应用于单天线传输的场合。
2. TM2,发送分集模式:适合于小区边缘信道情况比较复杂,干扰较大的情况,有时候也用于高速的情况,分集能够提供分集增益。
3. TM3,开环空间分集:合适于终端(UE)高速移动的情况。
4. TM4,闭环空间分集:适合于信道条件较好的场合,用于提供高的数据率传输。
5. TM5,MU-MIMO传输模式:主要用来提高小区的容量。
6. TM6,Rank1的传输:主要适合于小区边缘的情况。
7. TM7,Port5的单流Beamforming模式:主要也是小区边缘,能够有效对抗干扰。
8. TM8,双流Beamforming模式:可以用于小区边缘也可以应用于其他场景。
9. TM9,传输模式9是LTE-A中新增加的一种模式,可以支持最大到8层的传输,主要为了提升数据传输速率。
