三分钟解析弹性成像

新型医学影像技术超声弹性成像随着科学技术的不断进步，医学领域也出现了许多令人惊叹的新技术。

其中，超声弹性成像技术作为一种新型的医学影像技术，正逐渐被广泛应用于临床医疗中。

本文将介绍超声弹性成像技术的原理、应用以及对医学诊断的意义。

一、超声弹性成像技术原理超声弹性成像技术基于超声波在组织中的传播和反射特性，通过分析组织或器官在外部压力作用下的形变程度，来反映其组织结构和性质的一种非侵入性医学影像技术。

该技术利用超声波的声速和频率的变化，来获得组织的弹性信息，从而实现对组织的成像。

二、超声弹性成像技术的应用超声弹性成像技术在医学领域有着广泛的应用，尤其对于乳腺癌和肝病的诊断有着重要的意义。

1. 乳腺癌诊断乳腺癌是女性最常见的恶性肿瘤之一，早期发现和诊断对于治疗的成功至关重要。

传统的乳腺癌检查主要依赖于乳房的触诊和乳腺X线摄影，这种方法存在一定的局限性。

而超声弹性成像技术通过对乳房的组织弹性进行定量测量，能够更准确地判断乳腺组织的恶性程度，提高乳腺癌的诊断效果。

2. 肝病诊断肝病是世界范围内的重大健康问题，而超声弹性成像技术在肝病的诊断中有着重要的应用价值。

通过对肝脏组织的弹性特性进行评估，可以帮助医生判断肝脏的硬度程度，从而对肝病的类型和严重程度进行诊断。

这种非侵入性的检查方法比起传统的肝穿刺活检更加方便和安全。

三、超声弹性成像技术对医学诊断的意义超声弹性成像技术在医学诊断中具有重要的意义，主要体现在以下几个方面：1. 无创性诊断超声弹性成像技术是一种无创性的医学影像技术，不需要穿刺治疗或对人体造成其他形式的伤害，能够给患者带来更少的痛苦和不适感。

2. 提高准确性通过超声弹性成像技术可以获得定量的组织弹性信息，这有助于医生更加准确地判断患者的病情，提高诊断的准确性。

3. 指导治疗超声弹性成像技术可以实时监测组织的弹性变化，在手术导航和疾病治疗过程中提供重要的参考依据，帮助医生更好地进行手术操作和治疗决策。

J
，弹性系数小，相织。施加一个外力后，比较加压（用超声探头紧压病变）前后靶组织弹性信息的超声图像、前后病变的应变来说明靶组织的硬度，后者是鉴别病变性质的重要参数。超声弹性成像即是利用生物组织的弹性信息帮助疾病的诊断。
弹性成像技术实现方法
1）弹性成像技术实现方法
这一成像技术一般采用两种方法实现：相干法和非相干法。
位为时间），t2a,12b表示压缩后这两个回波的位置。△“△t2是两个波的时延。
相干法要求组织和系统保持相对的稳定。但是由于组织压缩，相应的回波信号会产生不同程度的畸变，每段信号可能与原信号部分地重合，因此时延计算的结果不够准确。为了消除波形畸变对时延估计的影响，有一些改进的技术出现，如对数压缩法、1比特量化法和压缩扩展法（Companding）等。
相干法：通过互相关技术对施压前、后的射频信号进行时延估计，可以计算
出组织部不同位置的移动，进而计算出组织部的应变分布情况［1］。
Strain=（△t1-△t2）/^t1
=［（t1b-t1a）-（t2b-t2a）］/（t1b-t1a）
其中t1a，t1b表示没有加压前回波中相邻两个回波界面的回波位置（度量单
弹性成像的应用领域：
目前应用的领域有乳腺、甲状腺、淋巴结、前列腺病变的诊断；肝脏纤维化评估、皮肤肿瘤的检查、肌肉骨骼的应用和血管壁和静脉血栓等。目前国部分学者认为，特别在乳腺疾病的早期诊断中该方法优于常规多普勒超声和X线钼靶检查；从乳腺疾病诊断应用的结果来看,其准确性为94.4%,特异性为96.3%,敏感性为88.7%。以下三个病例乳腺癌、纤维化瘤和囊性变的弹性成像图，由百胜魅力至尊版设备所得。
技术原理：
ElaXtoTM超声弹性成像技术，亦称实时应变成像技术Real-timeElastographyImaging，其基本原理为：根据不同靶组织（正常及病变）的弹性系数不同，在加外力或交变振动后其应变（主要为形态改变）的不同，收集靶组织在某时间段的各个片段信号，通过主机处理，再以黑白、伪彩或者彩色编码的方式显示，最终通过对弹性图像的判读诊断靶组织的良恶性质或者组织的特性【图表1】。

超声弹性成像技术在地质资源勘探中的应用
超声弹性成像技术的发展
技术进步
超声弹性成像技术从最初的静态弹性成像发展到动态弹性成像
随着计算机技术的发展，超声弹性成像技术实现了实时成像和定量分析
超声弹性成像技术在医学领域的应用越来越广泛，如肿瘤诊断、心血管疾病诊断等
超声弹性成像技术与其他成像技术相结合，提高了诊断的准确性和可靠性
超声波的折射：当超声波遇到介质的界面时，部分声能会进入另一种介质，形成折射波。
成像技术
超声弹性成像技术是一种利用超声波检测组织弹性的技术。
应用：主要用于检测组织病变，如肿瘤、炎症等。
原理：通过测量组织对超声波的反射和散射，计算组织的弹性系数。
优点：无创、实时、可重复，对组织损伤小。
超声弹性成像技术的应用
超声波的传播与反射
超声波在介质中的传播：超声波在介质中以一定的速度传播，遇到不同介质的界面时会发生反射和折射。
超声波的反射：当超声波遇到介质的界面时，部分声能会反射回发射端，形成反射波。
超声弹性成像技术的原理：利用超声波的传播和反射特性，通过检测反射波的强度、频率和相位等信息，实现对组织弹性的定量评估。
A
超声弹性成像技术可以用于检测材料的弹性和强度
B
超声弹性成像技术可的疲劳和磨损情况
D
超声弹性成像技术可以检测材料的硬度和耐磨性
地质勘探
B
D
A
C
超声弹性成像技术在地质勘探中的应用
超声弹性成像技术在地质灾害预警中的应用
利用超声弹性成像技术进行地质构造分析
医学诊断
肿瘤诊断：通过检测肿瘤组织的硬度和弹性，辅助诊断肿瘤的性质和分期
肝脏疾病诊断：检测肝脏组织的硬度和弹性，辅助诊断肝硬化、脂肪肝等疾病

弹性成像的应用原理弹性成像技术简介弹性成像是一种利用超声波或电磁波等方法对物体的结构和性质进行成像的技术。

它可以用于医学诊断、材料研究、地质勘探等领域。

本文将介绍弹性成像技术的应用原理及其在各领域的具体应用。

弹性成像的基本原理弹性成像利用波的传播性质和物体的力学特性来进行成像。

其基本原理是通过观测或测量波在物体内部传播时的变化，来推测物体的结构和性质。

根据测量所得到的数据，可以通过数学算法进行处理和分析，最终生成物体的图像。

弹性成像的具体应用1.医学诊断–通过弹性成像技术，医生可以观察人体内部组织和器官的结构及其变化情况，从而帮助诊断疾病。

–弹性成像在癌症的早期检测和诊断中非常有用。

癌细胞通常具有不同的弹性特性，与周围正常组织有所区别。

弹性成像可以帮助医生提前发现和区分癌细胞，进而选择合适的治疗方法。

2.材料研究–弹性成像技术可以对材料的力学性能进行评估，如材料的硬度、弹性模量等。

这对于材料的研究和开发非常重要。

–弹性成像能够实时监测材料的变形和损伤过程，可以提前发现材料可能存在的问题，避免事故的发生。

3.地质勘探–在地质勘探中，弹性成像可以帮助观测地下岩层的结构和性质。

–弹性成像可以检测地壳和岩石中的裂隙和断层，为地质灾害的预防和地下资源的探测提供重要数据。

4.其他领域的应用–弹性成像还可以被用于材料制造和质量控制、非破坏性测试、生物力学研究等领域。

弹性成像的发展趋势随着科学技术的不断进步，弹性成像技术也在不断发展和完善。

以下是一些发展趋势： - 共振频率显微成像：通过测量共振频率的变化，可以更详细地描绘材料的弹性性能，提高成像的分辨率和准确性。

- 多模态成像：将多种成像技术进行组合，例如超声波成像和电磁波成像，可以获得更全面的信息，提高成像的准确性。

- 实时成像：将弹性成像与实时图像处理技术相结合，可以实现实时成像，为医学手术和工程测量等实时应用提供支持。

结论弹性成像技术是一种重要的成像技术，它通过观察和测量波在物体内部传播时的变化来推测物体的结构和性质。

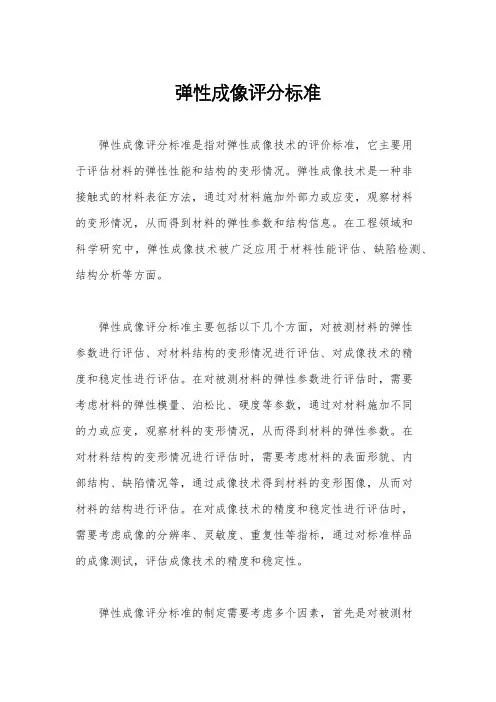

弹性成像评分标准弹性成像评分标准是指对弹性成像技术的评价标准，它主要用于评估材料的弹性性能和结构的变形情况。

弹性成像技术是一种非接触式的材料表征方法，通过对材料施加外部力或应变，观察材料的变形情况，从而得到材料的弹性参数和结构信息。

在工程领域和科学研究中，弹性成像技术被广泛应用于材料性能评估、缺陷检测、结构分析等方面。

弹性成像评分标准主要包括以下几个方面，对被测材料的弹性参数进行评估、对材料结构的变形情况进行评估、对成像技术的精度和稳定性进行评估。

在对被测材料的弹性参数进行评估时，需要考虑材料的弹性模量、泊松比、硬度等参数，通过对材料施加不同的力或应变，观察材料的变形情况，从而得到材料的弹性参数。

在对材料结构的变形情况进行评估时，需要考虑材料的表面形貌、内部结构、缺陷情况等，通过成像技术得到材料的变形图像，从而对材料的结构进行评估。

在对成像技术的精度和稳定性进行评估时，需要考虑成像的分辨率、灵敏度、重复性等指标，通过对标准样品的成像测试，评估成像技术的精度和稳定性。

弹性成像评分标准的制定需要考虑多个因素，首先是对被测材料的特性和要求进行分析，根据材料的特性和要求确定评分标准的指标和范围。

其次是对成像技术的特性和要求进行分析，根据成像技术的特性和要求确定评分标准的指标和范围。

最后是对评分标准的制定和实施进行验证和修正，根据实际测试结果对评分标准进行验证和修正，确保评分标准的准确性和可靠性。

在实际应用中，弹性成像评分标准可以用于材料性能评估、缺陷检测、结构分析等方面。

例如，在材料性能评估中，可以通过对材料施加外部力或应变，观察材料的变形情况，从而得到材料的弹性参数和结构信息，评估材料的性能。

在缺陷检测中，可以通过成像技术对材料的表面形貌、内部结构、缺陷情况进行评估，及时发现和定位材料的缺陷。

在结构分析中，可以通过成像技术对材料的结构变形情况进行评估，分析材料的结构特性和变形规律。

总的来说，弹性成像评分标准是对弹性成像技术的评价标准，它主要用于评估材料的弹性性能和结构的变形情况。

16
7
临床应用
➢ 肝纤维化诊断: 肝纤维化是肝脏的一种慢性损伤，由肝纤维 化发展到肝硬化是一个连续的过程。研究表明，如果早期给 予有效的治疗，肝纤维化可以得到逆转。因此，早期准确判 断肝纤维化分期及肝硬化程度对疾病的诊断、治疗时机的选 择及患者的预后都有重要的意义。诊断肝纤维化的金标准是 肝穿刺活检，但该方法有创、风险高，可重复性差。现阶段， 多数临床研究表明，超声弹性成像技术是一种无创性评价肝 纤维化的新方法，并且准确性很高。该方法是利用探头以固 定的压力压迫右肋间隙，同时实时接收肝组织位移信号，并8
部的弹性模量低高于于等平平力均 均硬硬学度度--属------位位性移移大小的------差红蓝色色异。实时组织弹性
成像将激励前后回声信号
2
相关技术:
概述
压迫性弹性成像: 是目前最主要的弹性成像技术， 激励是指操作者手法施加一定的压力，比较组 织受压前后的变化，得到一幅相关压力图。
间歇性弹性成像: 组织所受的激励是一个低频率 的间歇振动，造成组织的位移，然后用组织反 射回来的超声波去发现组织的移动位置。通过 这种方法得到组织相对硬度图，此种方法不依 赖于操作人员，重复性好，但仪器比较复杂， 价格昂贵。
➢ 静脉血栓: 不同时期的血栓其危害性及治疗方法存在较大 的差异。急性期的血栓与血管壁的粘附比较疏松，容易脱 落，造成肺栓塞等致命性病变的危险性较大，通常应积极 地进行抗凝治疗，部分进行溶栓及置入滤器等。亚急性及 慢性期的血栓开始机化，与血管壁粘附较紧密，不容易脱 落，主要以维持抗凝治疗为主。
10
临床应用
振动性弹性成像: 此种激励是一个低频率的振动 作用于组织并在组织内传播，产生一个振动图
像并通过实时多谱勒超声图像表现出来。振动 3

超声弹性成像超声弹性成像是一种新型超声诊断技术，能够研究传统超声无法探测的肿瘤及扩散疾病成像，正处于观察研究阶段，可应用于乳腺、甲状腺、前列腺等方面。

原理临床医生通过触诊定性评价和诊断乳腺肿块，其基础是组织硬度或弹性与病变的组织病理密切相关。

组织的弹性依赖于其分子和微观结构,新的弹性成像技术提供了组织硬度的图像，也就是关于病变的组织特征的信息。

超声弹性成像是利用生物组织的弹性信息帮助疾病的诊断。

其基本原理为：根据各种不同组织的弹性系数不同，在相同外力作用下，弹性系数大的，引起的应变比较小；反之，弹性系数较小的，相应的应变比较大。

也就是比较柔软的正常组织变形超过坚硬的肿瘤组织。

弹性系数小、受压后位移变化大的组织显示为红色，弹性系数大、受压后位移变化小的组织显示为蓝色，弹性系数中等的组织显示为绿色。

优点生物组织的弹性（或硬度）与病灶的生物学特性紧密相关，对于疾病的诊断具有重要的参考价值。

作为一种全新的成像技术,它扩展了超声诊断理论的内涵和超声诊断范围，弥补了常规超声的不足,能更生动地显示、定位病变及鉴别病变性质，使现代超声技术更为完善，被称为继A型、B型、D型、M型之后的E 型超声模式。

分类超声弹性成像可大致分为：血管内超声弹性成像及组织超声弹性成像两大类。

1）血管内超声弹性成像是利用气囊、血压变化或者外部挤压来激励血管，估计血管的运动即位移，得到血管的应变分布，从而表征血管的弹性。

2）组织超声弹性成像多采用静态/准静态的组织激励方法。

利用探头或者一个探头-挤压板装置，沿着探头的纵向(轴向)压缩组织，给组织施加一个微小的应变。

根据各种不同组织的弹性系数不同，再加外力或交变振动后其应变也不同，收集被测体某时间段内的各个信号片段，利用复合互相关方法对压迫前后反射的回波信号进行分析，估计组织内部不同位置的位移，从而计算出变形程度，再以灰阶或彩色编码成像。

一些研究结果表明，实时组织弹性成像能较有效地分辨不同硬度的物体，但所反映的并不是被测体的硬度绝对值,而是与周围组织相比较的硬度相对值。

肺炎的诊断与鉴别诊断
总结词
肺炎是常见的感染性疾病，弹性成像技术可以帮助医生对肺炎进行诊断和鉴别诊 断。
详细描述
弹性成像技术可用于检测肺炎病变区域的硬度和密度，显示病变的范围和程度。 同时，根据弹性成像的结果，可以区分出实变、坏死和液化的不同肺炎病变类型 ，有助于医生的鉴别诊断。
脓胸的诊断与鉴别诊断
详细描述
弹性成像技术在肺癌、胰腺癌等肿瘤中也已得到应用。通过对病变组织的硬度进 行评估，能够为临床提供更多的影像学信息，提高肿瘤诊断的准确性。此外，弹 性成像技术还可以用于评估肿瘤的治疗效果和预后评估。
03
弹性成像在心血管疾病中的应用
心肌硬化的诊断与鉴别诊断
总结词
心肌硬化是一种常见的心血管疾病，弹性成像技术对于其诊 断和鉴别诊断具有重要意义。
CT弹性成像
利用CT技术对组织施加外部力，测量组织的位移和应变信息，从 而评估组织的弹性特征。
弹性成像技术的优缺点
优点
能够无创、快速、准确地反映组织的内部结构和功能状态， 对疾病的早期诊断、病情监测以及疗效评估等具有重要意义 。
缺点
受组织弹性系数的影响，不同组织的弹性成像结果可能存在 差异，影响诊断的准确性；此外，弹性成像技术也受限于操 作者的经验和技术水平。
肺炎
通过弹性成像技术可以检测肺炎患者的肺部实变和肺不张情况，有助于早期诊断 和评估病情，指导抗生素治疗。
THANK YOU.
总结词
弹性成像技术对脑萎缩的诊断和鉴别诊断具有重要价值。
详细描述
脑萎缩是一种病理状态，主要表现为脑实质的体积缩小。弹 性成像技术可以检测到与脑萎缩相关的脑部变化，如脑实质 的硬度增加、神经元丢失等，为脑萎缩的早期诊断和鉴别诊 断提供依据。

冠心病预后评估
弹性成像技术有助于评估冠心病患者的预后情况，为个性化治疗方 案制定提供参考。
03
弹性成像技术的优势与局 限
弹性成像技术的优势
无创性
实时性
弹性成像技术是一种无创性的检查方法， 不需要注射造影剂或进行有创手术，因此 对患者无痛苦、无风险。
弹性成像技术能够提供实时的组织硬度信 息，可以迅速地帮助医生进行诊断和治疗 决策。
政策支持与产业发展
政策推动
政府将通过制定相关政策，推动弹性成像技术的发展和临床 应用。例如，通过设立科研基金，鼓励科研机构和企业进行 弹性成像技术的研发；通过医保政策，推动弹性成像技术在 临床的广泛应用。
产业发展
随着弹性成像技术的不断成熟和临床需求的增长，弹性成像 相关产业将迎来更大的发展空间。这将吸引更多的企业投入 到弹性成像技术的研发和产业化中，推动弹性成像技术的快 速发展。
乳腺纤维腺瘤诊断
通过分析乳腺肿块的弹性 特征，有助于提高乳腺纤 维腺瘤的诊断准确性。
乳腺增生评估
弹性成像技术可以评估乳 腺增生的程度，为临床治 疗方案提供依据。
心血管疾病的诊断
动脉硬化检测
弹性成像可以评估动脉血管壁硬度，辅助诊断动脉硬化及其严重 程度。
高血压靶器官损害评估
通过分析心血管系统的弹性特征，可以评估高血压对靶器官（如心 、脑、肾等）的损害程度。
弹性成像的原理
弹性成像基于组织硬度与病变的 关系进行成像。
当组织发生病变时，通常会伴随 硬度的改变，弹性成像技术能够 检测这些微小硬度变化并转化为
可视化的图像。
通过分析这些图像，医生可以对 病变进行定位、定性和定量评估
。
弹性成像技术的发展历程
初始探索阶段

弹性成像技术利用不同组织的弹性差异，将组织的弹性信息转化为可视化的图像，为临床诊断提供依 据。
弹性成像的技术分类
弹性成像技术根据不同的物理学原理和成像方 式，可以分为多种不同的技术，如超声弹性成 像、磁共振弹性成像、光弹性成像等。
其中，超声弹性成像是最常用的技术之一，其 通过超声波对组织施加压力，测量组织的形变 和应变，从而推断组织的弹性特征。
2
弹性成像技术可以早期发现肾脏组织的病变，有 助于提高慢性肾病的诊断准确性和及时性。
3
此外，弹性成像技术还可以评估肾脏疾病的严重 程度，为医生制定治疗方案提供参考。
05
弹性成像在妇产科疾病诊断中的应用
妇产科疾病诊断中的弹性成像技术
超声弹性成像
利用超声波探测病变组织的弹性 ，从而判断病变组织的性质和程
弹性成像在肿瘤检测中的优缺点
优点
弹性成像技术可以非侵入性地评 估组织硬度，提供有关肿瘤性质 和进展的信息，有助于早期发现 肿瘤。
缺点
弹性成像技术存在一定的误差， 如受限于组织的大小、形状和位 置等因素，需要结合其他检查方 法进行综合判断。
弹性成像在肿瘤检测中的临床价值
辅助诊断
弹性成像技术可以辅助医生对可疑病变进行定性 诊断，提高诊断的准确性和可靠性。
弹性成像在肿瘤检测中的应用
肿瘤检测中的弹性成像技术
超声弹性成像技术
利用超声波对组织进行扫描，根据组织内部的应变情况判断其硬 度，进而推测肿瘤的存在。
核磁共振弹性成像技术
利用核磁共振技术对组织进行扫描，根据组织内部的信号变化判断 其硬度，进而推测肿瘤的存在。
光学弹性成像技术
利用光对组织进行照射，根据组织内部的散射情况判断其硬度，进 而推测肿瘤的存在。

A L ΔL
=
应力 应变
应力(stress)= F/A
弹性模量 E
良性
恶性
软
硬
形变大
形变小
E值小
E值大
press
deformation extent
UE
应变＆应变率成像 超声弹性成像技术原理
（Strain Elastography）
弹性应变率比值法SR（strain rate ratio method）
评分标准：
1分
2分
3分 4分
5分
临床应用
1) 2) 3) 4) 5) 乳腺 甲状腺 淋巴结 肌骨 浅表其他适于弹性的区域
breast UE
thyroid UE
剪切波组织定量
( Elastography Point Quantification)
原理
马赫锥形
超声弹性成像技术原理
组织硬度 弹性模量E
弹性成像技术
弹性成像 超声弹性成像技术原理
原理:
(elastography)
组织
激励
响应
形变
弹性 = 形变
激励前
良 性 恶 性
激励后
位移(displacement):d
速度(velocity)：位移d/时间t 应变（strain）:Δ L/L
F
F
弹性模量（杨氏模量E）
E=
外界压力S 组织应变e
ρ 是组织的密度，C是组织传导速度, v 是泊松比，0.499。
E=3ρ C2
定量方式
ROI(region of interest)选择 杨氏模量，单位Kpa SWE值↑ 组织硬度↑
临床应用
1) 2) 3) 肝脏 肾脏 脾脏

超声弹性成像定量分析，可以这样理解发表时间：2020-12-15T08:26:20.001Z 来源：《航空军医》2020年9期作者：刘宁[导读] 在这样的背景下就出现了一种新的诊断技术，辅助医生对患者进行诊断和治疗，这种技术就是超声弹性成像技术。

（平昌县人民医院 636400）在生物组织里面最基本的属性就是硬度和弹性。

硬度和弹性和生物组织有着密切相关的联系。

传统在评价组织硬度的时候都是通过临床医生触诊的方式来进行诊断，这样的诊断方式对医生的工作经验要求非常高，在这样的背景下就出现了一种新的诊断技术，辅助医生对患者进行诊断和治疗，这种技术就是超声弹性成像技术。

1.什么是超声弹性成像定量超声弹性成像是一种新型超声诊断技术，根据不同组织间弹性系数不同，在受到外力压迫后组织发生变形的程度不同，将受压前后回声信号移动幅度的变化转化为实时彩色图像，弹性系数小、受压后位移变化大的组织显示为红色，弹性系数大、受压后位移变化小的组织显示为蓝色，弹性系数中等的组织显示为绿色，借图像色彩反映组织的硬度。

弹性成像技术，使超声图像拓宽，弥补了常规超声的不足，能更生动地显示及定位病变。

2.超声弹性成像技术的作用超声弹性成像技术的出现能够更好的帮助医生研究肿瘤的扩散情况，现在已经在检查乳腺癌、甲状腺癌等疾病中广泛的应用。

医生在检查的时候能够通过触诊定性评价和诊断乳腺肿块来判断病情。

超声弹性定向技术的出现给医生提供了很多关于患病者的病变组织特征，超声弹性成像技术也弥补了常规超声图像的不足，更生动的显示出定位的病变情况。

超声弹性成像主要利用生物组织的弹性信息来帮助医生诊断疾病，主要的原理就是利用各组织之间的不同弹性系数，加上外力或者振动之后收集测试出现的片段信号，在使用自相关法进行分析，最后利用编码进行成像。

在成像的时候，弹性系数大的时候应变就小，相反，弹性应变小的时候弹性就大。

3.超声弹性成像定量分析的优点超声弹性成像定量分析的主要优点就是能够更好的显示出病变的性质，在临床工作的时候也起到了一个重要的保护作用。

值。
应变率是变形速度的一种度量，应变与时间的比
应变（strain）=ΔΔLL./LtL 应变率SR=应变/时间=
正
病
常
变
组
组
织
织
E=应力/应变
弹性模量 E
大 中等 小
位移幅度小 位移幅度大
蓝色 绿色 红色
色彩 →
组织弹性编码 → 组织硬度。
超声弹性成像技弹术性原成理像评分 评分标准： 1分 2分 3分 4分
弹性成像技术
ultrasonic elastography
超声弹性成像技弹术性原成理像 (elastography)
原理: 组织
激励
响应
形变
弹性 = 形变
激励前 激励后
性良 性
恶
位移(displacement):d
速度(velocity)：位移d/时 间t
应变（strain）:ΔL/L
弹性模量（杨氏模量E）
E=3ρ C2
定量方式
选择
ROI(region of interest)
杨氏模量，单位Kpa
SWE值↑ 组织硬度↑
临床应用
1) 肝脏 2) 肾脏 3) 脾脏
liver UE
THANKS!
临床应用
1) 乳腺 2) 甲状腺 3) 淋巴结 4) 肌骨 5) 浅表其他适于弹性的区域
breast UE
thyroid UE
剪切波组织定量
( Elastography Point Quantification)
原理
马赫锥形
超声弹性成像技术原理
组织硬度
弹性模量E
ρ 是组织的密度，C是组织传导速度, v 是泊松比，0.499。

3)采集这些响应，并根据这些信号成像
3、通过以上分析再来理解常见的弹性成像
序号
弹性成像的常见种类
采用的基本物理学原理
给生物组织一个外在刺激
不同硬度的人体组织会做出不同的响应
采集这些响应，并根据这些信号成像
典型产品
1
机械式弹性成像
对于给定的形变，较硬的组织作用力大于较软的组织
水平面横向不同组织施加相同的垂直向下位移
弹性成像简介
1、弹性成像是基于生物组织弹性差异成像，具体是利用以下两个基本原理：
1）对于给定的作用力，较硬的组织形变小于较软的组织；或者表述为对于给定的形变，较硬的组织作用力大于较软的组织
2）机械波在较硬的组织中比在较软的组织传播得更快。
2、弹性成像一般有以下三个过程：
1)给生物组织一个外在刺激
2)不同硬度的人体组织会做出不同的响应
剪切波波速不同
采集剪切波波速
超声弹性成像设备
4
核磁共振弹性成像
机械波在较硬的组织中比在较软的组织中传播得更快。
不同组织施加相同的剪切波
剪切波波速不同
测量波速的图像采集序列推断出组织的硬度（剪切模量）
核磁弹性成像设备
反作用力不同
反作用力-电容变化-电压-数字信号
乳腺触诊诊断仪
2
准静态超声弹性成像
对于给定的作用力，较硬的组织形变小于较软的组织
纵向方向不同组织施加相同的压力
应变不同
通过自相关分析，采集施压前后应变
超声弹性成像设备
3
超声剪切波弹性成像
机械波在较硬的组织中比在较软的组织中传播得更快。
不同组织施加相同的超声波纵波

Elastography: ultrasonic estimation and imaging o f the elastic properties of tissues弹性成像: 用超生的方法对组织的弹性参数进行估计的成像1.引言在对材料施加机械加力的情况下对其行为进行预测和理解,是现代工程实践的基础. 包括结构设计到固体推进剂火箭的设计。

在材料领域的开始阶段，通常通过下面的方法来研究材料行为：对系统添加一个负载，直到系统失效，然后对失效机制就行分析，并以此来推断其失效前的行为。

随着科技的不断发展，用非破坏行的检测手段分析复杂材料系统的行为成为可能。

比如：x线分析法，声学行为，光弹性行为。

实验的结果对于理解材料行为以及发展用于预测更加复杂的材料系统行为的机械模型有很大的帮助。

与工程材料相比，生物组织的行为很不规范，因为它们是随时间和湿度变化的，而不是易于描述的机械解析表达式。

在活体上，由于新陈代谢的作用表现出某种机械属性，死亡之后就会立即改变。

甚至，这些属性会随着年龄，应变率，应变范围而改变。

为了简化组织的特性，当负载持续时间足够短，组织的粘性特性可以忽略的情况下，组织可能假设成为完全弹性体。

在这种情况下，组织的状态只是和当前负载有关系，在这种理想情况下，可用由81个刚度系数组成的矩阵来描述组织的行为。

因为想要获得这些刚度常量是一个非常挑战的过程，我们经常添加新的假设，从而用更加简化的方式来描述组织行为。

理解为了简化组织系统的机械模型而经常适用的假设是很重要的。

由于组织是一个分层的结构，在研究过程中，通过选取特定大小和比例的组织样品，使假设组织是正交异性成为可能。

从而描述组织行为所需的常量可减少至27个。

然后，通过更加严格的选取样品比例，是的样品中的微观结构是随意且一致分布的。

我们就可以假设样品是均匀且同性的，这样用12个常量就可以描述组织行为了。

然后，如果我们在选取样品的时候再仔细一点的话，就可以认为样品是各向同性的材料了。

超声诊断中弹性成像操作要点及注意事项1.操作手法：操作弹性成像在探头垂直以皮肤全视野接触患者皮肤的前提条件下更大程度是往上轻放而不是往下压，轻放频率为2次/秒。

轻放深度为1—2毫米。

2.弹性成像取样框大小调节：弹性成像取样框在探头全视野接触患者皮肤的前提条件下弹性成像取样框尽可能大，但注意尽量避免少包括骨骼组织或气体。

3.压力指数的标准：在操作弹性成像时压力指数以3或4为最佳4.取应变率比值的对象：取应变率比值时应该取病灶组织同一层次的正常组织进行对比，比如乳腺腺体组织中生长出来的包块和同层正常腺体进行对比。

5.取应变率比值取样框的大小：取应变率比值时取样框尽量包绕全部或者大部分包块组织，取对比的正常组织时也尽可能大。

6.参考定量值：病灶/乳腺腺体：3.01；病灶/乳腺脂肪：4.37.弹性成像取样框大小与包块的关系：弹性取样框内包块与正常组织大小对比：包块组织大小/正常组织大小≤1；在此前途下当包块过大时，可以用包块的部分（比如说用包块的一半）与正常组织进行成像，直至整个包块都完成了弹性成像。

8.操作弹性成像注意事项：（1）不可在移动探头进行扫描时进行弹性成像，因在比较固定的切面进行弹性成像。

（2）做弹性成像时，做乳腺有时需要左、右半侧卧位，做甲状腺时需要患者的头往左或往右侧，体位的改变主要是为了充分暴露所检组织，使之在一个平整状态。

9.标准弹性成像及观察方法：合格的弹性成像图片是在多次轻放探头中获得始终较稳定的弹性成像画面为标准,以动态图像进行临床观察评估为最佳.10.标准弹性成像及观察方法：合格的弹性成像图片是在多次轻放探头中获得始终较稳定的弹性成像画面为标准,以动态图像进行临床观察评估为最佳.11.弹性成像乳腺评分法。
