16．双耦合回路比单谐振回路的频率选择性要_____________。
17．高频小信号谐振放大器中，谐振回路的Q 值越高，则通频带越____窄_________。
19．克拉泼和西勒两种振荡器，当要求振荡频率在较宽的范围内变化时，应选用______西勒_______振荡器。
20．某同步检波器对DSB 信号解调，但在实现时恢复的载波与发端载波同频但不同相，且相位差2πϕ=，则检波器输出解调信号为___零__________。
、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压 、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。
2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。
3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。
4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cos Ωt)COSWctV 。
试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。
5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___两大类。
6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。
二、1、无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。
4、调幅波的表达式为：uAM （t ）= 20（1 +0.2COS100πt ）COS107πt （V ）；调幅波的振幅最大值为24V ，调幅度Ma 为20℅，带宽fBW 为100Hz ，载波fc 为5*106Hz 。

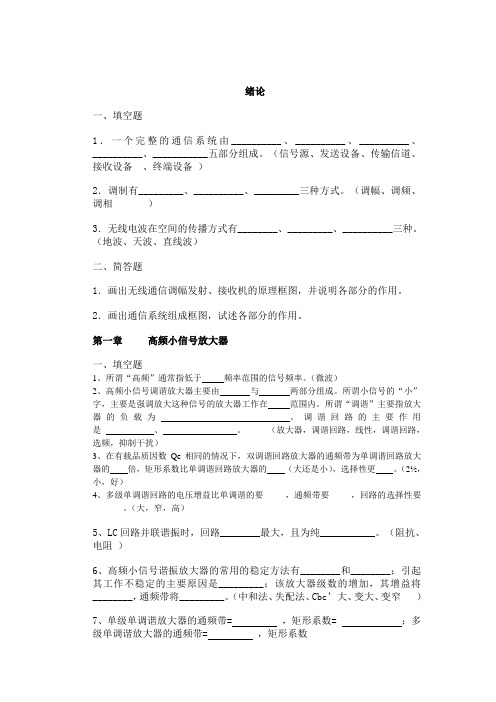

绪论一、填空题1．一个完整的通信系统由__________、__________、__________、__________、___________五部分组成。
（信号源、发送设备、传输信道、接收设备、终端设备）2．调制有_________、__________、_________三种方式。
（调幅、调频、调相）3．无线电波在空间的传播方式有________、_________、__________三种。
（地波、天波、直线波）二、简答题1．画出无线通信调幅发射、接收机的原理框图，并说明各部分的作用。
2．画出通信系统组成框图，试述各部分的作用。
第一章高频小信号放大器一、填空题1、所谓“高频”通常指低于频率范围的信号频率。
（微波）2、高频小信号调谐放大器主要由与两部分组成。
所谓小信号的“小”字，主要是强调放大这种信号的放大器工作在范围内。
所谓“调谐”主要指放大器的负载为。
调谐回路的主要作用是、。
（放大器，调谐回路，线性，调谐回路，选频，抑制干扰）3、在有载品质因数Qe相同的情况下，双调谐回路放大器的通频带为单调谐回路放大器的倍，矩形系数比单调谐回路放大器的（大还是小），选择性更。
（2½，小，好）4、多级单调谐回路的电压增益比单调谐的要_____，通频带要_____，回路的选择性要_______。
（大，窄，高）5、LC回路并联谐振时，回路________最大，且为纯___________。
（阻抗、电阻）6、高频小信号谐振放大器的常用的稳定方法有________和________；引起其工作不稳定的主要原因是_________；该放大器级数的增加，其增益将________，通频带将_________。
（中和法、失配法、Cbc’大、变大、变窄）7、单级单调谐放大器的通频带= ，矩形系数= ；多级单调谐放大器的通频带= ，矩形系数较单级的要 。
二判断题1、双调谐回路的选择性要比单调谐回路的选择性好 （ ）2、单级单调谐回路的选择性要比多级单调谐回路的选择性要好。
高频期末考试试题及答案一、选择题（每题2分，共20分）1. 以下哪个选项不是计算机病毒的特征？A. 破坏性B. 传染性C. 潜伏性D. 可预测性答案：D2. 在数学中，下列哪个公式用于计算圆的面积？A. \( A = \pi r^2 \)B. \( A = 2\pi r \)C. \( A = \pi d \)D. \( A = \pi \)答案：A3. 英语中，“Hello”的中文意思是什么？A. 再见B. 你好C. 谢谢D. 对不起答案：B4. 根据物理定律，物体在没有外力作用下会保持什么状态？A. 运动状态B. 静止状态C. 旋转状态D. 振动状态答案：B5. 以下哪个国家不是联合国安全理事会常任理事国？A. 中国B. 法国C. 德国D. 俄罗斯答案：C二、填空题（每空2分，共20分）6. 计算机编程中，用于定义变量的关键字是_________。
答案：var7. 根据牛顿第二定律，力等于质量乘以_________。
答案：加速度8. 英语中，“Thank you”的中文意思是_________。
答案：谢谢9. 化学中，水的化学式是_________。
答案：H2O10. 根据相对论，物体的质量会随着速度的增加而_________。
答案：增加三、简答题（每题10分，共30分）11. 请简述什么是二进制，并给出一个例子。
答案：二进制是一种计数系统，它只使用两个数字：0和1。
在计算机科学中，二进制用来表示数据。
例如，十进制的数字5可以表示为二进制的101。
12. 解释什么是光的折射，并给出一个日常生活中的例子。
答案：光的折射是指光在通过不同介质的界面时，其传播方向发生改变的现象。
日常生活中的一个例子是，当我们把一根棍子插入水中时，棍子在水中的部分看起来像是弯曲的，这是因为光从水到空气的界面发生了折射。
13. 描述一下什么是生态系统，并简述其组成部分。
答案：生态系统是指自然界中相互作用的生物群落和它们所在的非生物环境。
吉林省长春市普通高中2024届高三质量监测（一）物理高频考点试题一、单项选择题：本题共8小题，每小题3分，共24分，在每小题给出的答案中，只有一个符合题目要求。
(共8题)第(1)题如图所示，理想变压器原线圈接在变化频率为50Hz的正弦交变电源上，副线圈接有的负载电阻，原、副线圈匝数之比为，电流表、电压表均为理想电表，电流表示数为2A，下列说法正确的是（ ）A．电压表的示数为220VB．原线圈的输入功率为960WC．原线圈的输入电压是D．副线圈输出交流电的频率为12.5Hz第(2)题高铁沿水平轨道减速进站过程中，乘客对高铁（ ）A．做正功B．做负功C．不做功D．无法确定第(3)题如图为氢原子的能级示意图。
处于能级的一群氢原子向低能级跃迁时，辐射出的光子再照射到逸出功为3.7eV的某金属板上。
则（ ）A．共有3种不同频率的光子能使金属板发生光电效应B．共有6种不同频率的光子能使金属板发生光电效应C．从金属板逸出的光电子的最大初动能为12.75eVD．向低能级跃迁的氢原子越多，从金属板逸出的光电子的最大初动能越大第(4)题在物理选修课中，小明着手研究某款发电机，做如下尝试：如图甲所示，第一次在发电机的矩形线框处加水平向右的匀强磁场；如图乙所示，第二次在矩形线框处加竖直向下的匀强磁场。
矩形线框绕对称轴，以一定的角速度匀速转动，给外电阻R供电。
比较通过R中的电流，下列说法正确的是（）A．甲、乙都为直流电B．甲、乙都为交流电C．甲是直流电，乙是交流电D．甲是交流电，乙是直流电第(5)题一定质量的理想气体从状态a变化到状态b，其体积V和热力学温度T变化图像如图所示，此过程中该系统（）A．对外界做正功B．压强保持不变C．向外界放热D．内能减少第(6)题学习物理要理解和掌握物理问题中蕴含的思想和方法，下列说法正确的是（ ）A．图甲所示的“探究两个互成角度的力的合成规律”实验中，运用了等效替代的思想B．图乙所示的“探究平抛运动规律”实验中，运用了极限的思想C．图丙所示的“探究向心力大小与质量、角速度、轨道半径的关系”实验中，运用了类比法D．图丁所示的“利用库仑扭秤装置探究库仑力”实验中，运用了微元法第(7)题一带负电的粒子以一定的初速度进入点电荷Q产生的电场中，A、B是其运动轨迹上的两点，C为AB的中点。
2．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A．甲类 B．乙类 C．甲乙类 D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（ B ）A．正弦波振荡器 B．晶体振荡器 C．正弦波振荡器5．若载波(t)ω,调制信号uΩ(t)= UΩΩt，则调相波的表达式为（ B ）A．(t)（ω＋Ωt） B．(t)（ω＋Ωt）C．(t)（1＋Ωt）ω D．(t)ΩωΩt．某调频波，其调制信号频率F＝1，载波频率为10.7，最大频偏Δ＝10，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（ B ）A．12 B．24 C．20 D．408．1596集成模拟乘法器不可以用作（ D ）A．混频 B．振幅调制 C．调幅波的解调 D．频率调制9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数为（ C ）A．0.6 B．0.4 C．0.25 D．0.110．以下几种混频器电路中，输出信号频谱最纯净的是（ C ）A．二极管混频器 B．三极管混频器 C．模拟乘法器混频器11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（ D ）A．过压 B．弱过压 C．临界 D．欠压12．鉴频的描述是A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调13．利用石英晶体的电抗频率特性构成的振荡器是（ B ）A．f＝时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝时，石英晶体呈阻性，可构成串联型晶体振荡器C．<f<时，石英晶体呈阻性，可构成串联型晶体振荡器D．<f<时，石英晶体呈感性，可构成串联型晶体振荡器14．下图所示框图能实现何种功能？（ C ）其中(t)= ωΩt， (t)= ωA．振幅调制 B．调幅波的解调 C．混频 D．鉴频15．二极管峰值包络检波器，原电路正常工作。
若负载电阻加倍，会引起（ A ）A．惰性失真 B．底部切割失真 C．惰性失真和底部切割失真1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电感视为短路。

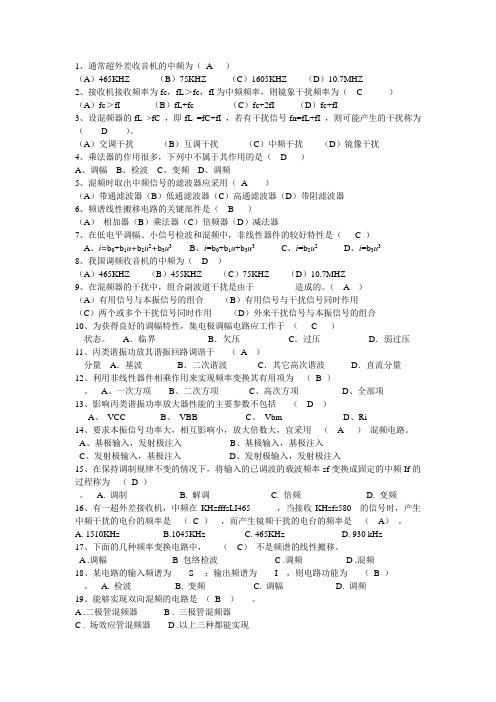

1、通常超外差收音机的中频为（A ）（A）465KHZ （B）75KHZ （C）1605KHZ （D）10.7MHZ2、接收机接收频率为fc，fL＞fc，fI为中频频率，则镜象干扰频率为（ C ）（A）fc＞fI （B）fL+fc （C）fc+2fI （D）fc+fI3、设混频器的fL >fC ，即fL =fC+fI ，若有干扰信号fn=fL+fI ，则可能产生的干扰称为（ D ）。
（A）交调干扰（B）互调干扰（C）中频干扰（D）镜像干扰4、乘法器的作用很多，下列中不属于其作用的是（ D ）A、调幅B、检波C、变频D、调频5、混频时取出中频信号的滤波器应采用（A ）（A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器6、频谱线性搬移电路的关键部件是（ B ）（A）相加器（B）乘法器（C）倍频器（D）减法器7、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）A、i=b0+b1u+b2u2+b3u3B、i=b0+b1u+b3u3C、i=b2u2D、i=b3u38、我国调频收音机的中频为（ D ）（A）465KHZ （B）455KHZ （C）75KHZ （D）10.7MHZ9、在混频器的干扰中，组合副波道干扰是由于----------- 造成的。
（ A ）（A）有用信号与本振信号的组合（B）有用信号与干扰信号同时作用（C）两个或多个干扰信号同时作用（D）外来干扰信号与本振信号的组合10、为获得良好的调幅特性，集电极调幅电路应工作于（ C ）状态。
A．临界B．欠压C．过压D．弱过压11、丙类谐振功放其谐振回路调谐于（A ）分量A．基波B．二次谐波C．其它高次谐波D．直流分量12、利用非线性器件相乘作用来实现频率变换其有用项为（B ）。
A、一次方项B、二次方项C、高次方项D、全部项13、影响丙类谐振功率放大器性能的主要参数不包括（ D ）A、VCCB、VBBC、VbmD、Ri14、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ）混频电路。
课程名称： 高频电子线路 考试对象：08电子本、电科本 试卷类型： 1 考试时间： 120 分钟一 、填空题（本题共有30个空，每空 1 分，共 30 分）1. 串联谐振回路谐振时 电抗 为零，回路 电阻 最小，回路 电流 最大。
2. 回路的Q 值与通频带成 反 比，Q 值越高，通频带 越窄 ，回路的选择性越好 。
3. 石英晶体具有 压电 效应，石英晶体谐振器有 串联 和并联 两个谐振频率。
4. 谐振放大器不稳定的主要原因在于晶体管中re y 的存在，单向化的方法有 中和法 和失配法 。
5. 晶体管的噪声主要有 热噪声 、 散粒噪声 、 分配噪声 、和 1/f 噪声 。
6. 混频器本身的特性所产生的干扰是 组合频率干扰和 副波道 干扰。
7.谐振功率放大器的三种工作状态为 临界 、过压 、和欠压。
一般工作在 临 界 状态；集电极调幅时应工作在 过压 状态，基极调幅时应工作在 欠压 状态 。
8. 根据控制对象参量的不同，反馈控制电路可以分为三类，它们分别是___AGC___ 、___AFC___ 和___APC___ 。
9. 有一载频均为10MHz 的AM 、PM 、FM 波，其调制电压均为3()0.3cos 410()v t t V πΩ=⨯。
调角时，频偏5m f kHz ∆=，则AM 波的带宽为 4kHz ，FM 波的带宽为 14kHz ，PM 波的带宽为 14kHz 。
二、判断题（本题共有10个小题，每题1.5分，共15分） 1.LC 并联谐振回路发生谐振时，回路电压达到最大。
（ ）2.双调谐回路小信号调谐放大器的性能比单调谐回路放大器优越。
（ ）3.要产生频率稳定度高的正弦信号应采用LC 振荡器。
( )4.为使放大器工作在丙类工作状态，则基极偏压应为正向偏置。
（ ）5.LC 谐振滤波器比石英晶体滤波器的滤波性能好。
（ ）6.高频功率放大器为大信号输入，常用的分析方法为折线分析法。
（ ）7.混频器、调幅器和振幅检波是利用非线性元件的平方项。
试题1一填空、选择（30分）1．某无线通信系统的工作频率为225MHZ，它属于频段，波长= 米，主要传播方式是，若天线为线天线，其长度约为米。
2．并联LC 回路在高频电路中作为负载，具有功能。
3．高频小信号放大器的主要性能指标有和稳定性。
为了提高稳定性，常用的措施有。
４．高频功放在放大调频信号时，一般选工作状态；高频功放在放大AM 信号时，一般选工作状态。
5．二极管峰值包络检波器用于解调信号。
假设原电路工作正常，若负载电容C 加大，会引起失真；若调制度m加大，会引起失真。
6．FM信号可以通过倍频扩大频偏。
N倍频后，其频率稳定度。
（a）提高了N倍（b）不变（c）降低了N倍7．某FM信号的表达式为（Ｖ），其载频=HZ，调制信号频率F= HZ，最大频偏= HZ ，调频指数= rad ，信号带宽= HZ 。
8．在直接调频电路中变容二极管作为回路总电容时，调频信号的最大频偏为，当= 时，可实现线性调制。
9．两级高频小信号放大器的功率增益和噪声系数分别为、和、，总的噪声系数= 。
(可以不做)10．某中波收音机在接收1080 KHZ信号时，可以听到 540 KHZ信号，其原因是。
二、分析、计算1．如图1所示电路，改正图中的错误（不得改变馈电方式）．图12．图2(a)所示方框图中，输入信号为（V）,在图2(b)、图2(c)两种的情况下，分别求出变频跨导和输出中频电流表达式。
（10分）(a)(b)(c)图23．图3为一已调信号的频谱图。
(1)该信号的调制方式是什么？(2)写出此已调信号的表达式。
(3)画出用理想乘法器实现此调制的方框图。
（10分）图34．某谐振功率放大器的动特性如图4中的ＡＢＣ所示．试回答并计算以下各项：图4（１）此时功率放大器工作于何种状态？画出的波形图．（２）计算、、和。
（注：）（３）若要求提高功率放大器的效率，应如何调整？5．已知某鉴频器的输入信号（V），鉴频跨导，线性鉴频范围大于2。
（1）求出输出电压的表达式；（2）画出符合该鉴频器鉴频极性的互感耦合鉴频器的电路图。
高中常考高频试题及答案一、选择题1. 以下哪个选项是正确的？A. 地球是宇宙的中心B. 地球围绕太阳旋转C. 太阳围绕地球旋转D. 地球是静止不动的答案：B2. 以下哪种化合物是单质？A. 氧气（O2）B. 水（H2O）C. 二氧化碳（CO2）D. 氢气（H2）答案：D3. 在下列历史事件中，标志着中国近代史的开端的是？A. 鸦片战争B. 辛亥革命C. 五四运动D. 抗日战争答案：A二、填空题1. 牛顿第一定律也被称为______定律。
答案：惯性2. 光合作用是植物通过______和______来制造有机物的过程。
答案：光能；水和二氧化碳3. 公元前221年，秦始皇统一六国，建立了中国历史上第一个______制国家。
答案：中央集权三、简答题1. 简述二次函数的基本性质。
答案：二次函数的基本性质包括：（1）抛物线开口方向由二次项系数决定，系数大于0时开口向上，小于0时开口向下；（2）抛物线与x 轴的交点数由判别式确定，判别式大于0时有两个交点，等于0时有一个交点，小于0时没有交点；（3）抛物线的顶点坐标可以通过公式求得，顶点是抛物线的对称轴。
2. 描述中国四大发明对世界文明的影响。
答案：中国四大发明包括造纸术、印刷术、火药和指南针。
造纸术的发明极大地促进了文化和知识的传播；印刷术使得书籍的复制更加快速和经济，推动了文艺复兴和科学革命；火药的发明改变了战争的形式，促进了军事技术的发展；指南针的发明则极大地促进了航海技术的发展，为大航海时代的到来奠定了基础。
四、计算题1. 已知函数f(x) = 2x^2 - 4x + 3，求f(x)的最小值。
答案：首先求导数f'(x) = 4x - 4，令f'(x) = 0，解得x = 1。
将x = 1代入原函数，得到f(1) = 2(1)^2 - 4(1) + 3 = 1，所以f(x)的最小值为1。
2. 一个圆的直径为10cm，求该圆的面积。
答案：圆的面积公式为A = πr^2，其中r为半径。
高频电子线路考试1班级姓名学号得分一、选择题（每小题1分、共10分）将一个正确选项前的字母填在括号内1．在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（A）A．NPN型、bec B．NPN型、ebcC．NPN型、ecb D． NPN型、bce2．欲提高功率放大器的效率，应使放大器的工作状态为（D）A．甲类B．乙类C．甲乙类D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（ B ）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器4．高频小信号调谐放大器主要工作在（A）A．甲类B．乙类 C．甲乙类 D．丙类5．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为（B）A．9.2V B．4.6V C．6.5V D．3.25V6．关于通角θ的说法正确的是（B）A．θ是指一个信号周期内集电极电流导通角度B．θ是指一个信号周期内集电极电流导通角度的一半C．θ是指一个信号周期内集电极电流导通角度的两倍7．在调谐放大器的LC回路两端并上一个电阻R，可以（C）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带8．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（ D ）A．电路特点B．功率放大倍数C．电流大小D．功放管静态工作点选择情况9．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到（A）A．R×100或R×1k档B．R×1档C．R×10档D．R×10k档10．用双踪示波器观察到下图所示的调幅波，根据所给的数值，它的调幅度为（ C ）A．0.2 B．0.8C．0.67 D．0.1二、填空题（每小题2分，共30分）1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电容视为短路。
一、 简答题1.品质因数的概念极其表达式？答：回路的品质因数描述了回路的储能与耗能之比，表达式为T R R TV CV Q 0e 0e 2202/2*2ππ能谐振时回路一周内的耗谐振时回路总的储能π=== 2.传输线变压器特点是什么？ 答:输入和输出电压相等通过两根导线的电流大小相等，方向相反 导线的特性阻抗为IUZ =Ω)( 3.高频放大器中，造成工作不稳定的主要因素是什么？它有哪些不良影响？为使放大器稳定工作应采取哪些措施？ 答：晶体管存在反向传输导纳0≠re y 使输出电压可以反馈到输入端，引起输入电流的变化，从而能引起放大工作不稳定。
如果这个反馈足够大，且在相位上满足正反馈条件，则会出现自激振荡。
减小晶体管的反向传输导纳re y 的值；电路上设法消除晶体管的反向作用 4.三级单调谐放大器，三个回路的中心频率kHz465f 0=,若要求总的带宽HzBW k 87.0=，求每一级回路的3dB 带宽和回路有载品质因数eQ 。
5.三点式电路的特点是什么？答：电容三点式：反馈电压中高次谐波分量很小，因而输出波形好，接近正弦波。
反馈系数与回路电容有关，如果用改变回路电容的方法来调整振荡频率，必将改变反馈系数，从而影响起振。
电感三点式：便于用改变电容的方法来调整振荡频率，而不会影响反馈系数，但反馈电压中高次谐波分量较多，输出波形差。
6.什么是间歇振荡？产生的原因是什么？答：间歇振荡是指振荡器工作时，时而振荡，时而停振的一种现象。
这种现象产生的原因来自振荡器的自偏压电路参数选择不当。
7.振幅调制，解调，混频电路的共同点和不同点分别是什么？答：振幅调制，解调，混频电路的共同点是：相乘器实现将输入新号的频谱不失真地向左、向右搬移一个参考信号频率的位置；不同点是：根据实现功能的不同，相乘器的两个相乘信号不同，滤波器的参数不同。
二．计算题1一谐振功率放大器，已知工作频率f ＝300MHz ，负载50L R =Ω，晶体管输出容抗025C X =-Ω，其并联的谐振电阻50e R =Ω，试设计图1所示L 型匹配网络的1C 、2C 、L 值，设网络有载品质因数15e Q =。
(P32-1.10)题1图解：将e R 、co X 并联阻抗转换为e R '、0c X '串联阻抗的匹配网络如图（b ）所示。
因为12e e co R Q X '==，所以'21101e e e R R Q '==Ω+， 20ee cocoR R X X ''==-Ω 由于 11130c e eco X Q R X '=--=-Ω则 11117.68c C pF X ω==，225c X R =-=-Ω得 22121.22c C pF X ω==， 1270e L L c coc R RX X X X ''=---=Ω得 0.04LX L H μω==图（b ）2 单级小信号调谐放大器的交流电路如图2. T.1所示。
要求谐振频率0f =10.7 MHz ，0.7BW =500kHz ，0||A υ=100。
晶体管参数为 ie y =（2+j0.5）ms ；re y =0；fe y =（20－j5）ms ； oe y =（20+j40）ms如果回路空载品质因数0Q =100，试计算谐振回路的L 、C 、R 。
图2. T.1 题2.8图解：根据电路图可画出放大器的高频等效电路如下图所示。
其中20oe g s μ=，6640100.59210.710oe C pF π-⨯==⨯⨯，20.6fe y ms == 根据题设要求0100fe y A g υ∑==则320.6100.206100fe oy g ms A υ-∑⨯===因为0.7ef BW Q =所以00.710.721.40.5e f Q BW ===因为01e Q Lg ω∑=所以63011210.7100.2061021.4e L g Q ωπ-∑==⨯⨯⨯⨯⨯=63.3710 3.37s s μ-⨯=由等效电路可知262601165.65pF (2)(210.710) 3.3710C f L ππ∑-===⨯⨯⨯⨯66001144.142210.710 3.3710100eo g s f LQ μππ-===⨯⨯⨯⨯⨯则 65.650.5965.06oe C C C pF ∑=-=-=666117.0520610201044.1410oe eo R k g g g ---∑===Ω--⨯-⨯-⨯3、 题2图所示的电容反馈振荡电路中，=1C 100pF ，=2C 300pF ，=L 50µH 。
画出电路的交流等效电路，试估算该电路的振荡频率和维持振荡所必须的最小电压放大倍数min A υ。
(P94-3.15)题2图 解：（1）振荡器的共射交流等效电路（2）振荡频率和反馈系数121210030075(pF)300100C C C C C '⨯=≈≈'++ 振荡频率2.6(MHz)osc f ===反馈系数 1210013003f C k C =≈=' 维持振荡所必须的最小电压放大倍数 min 13fA k υ== 4、二极管平衡调幅电路如题3图所示。
如图()c t υ及()t υΩ的注入位置如图中所示，其中载波信号()cos c cm c t V t υω=，调制信号()cos m t V t υΩΩ=Ω，cm V 足够大使二极管工作于开关状态，求()t υ的表达式（输出调谐回路中心频率为c ω通频带为2Ω）。
(P170-4.17)题3图解：由于()c t υ为大信号，1D 的开关函数为c K t ω（），而2D 的开关函数为-c K t ωπ（）。
由下图所示电流流向，可得1[()()]c c d Li K t t t r R ωυυΩ=+'+1（） 1-[()-()]c c d Li K t t t r R ωπυυΩ='+2（） 其中，LR '表示次级等效电阻反射到初级的等效负载电阻。
对于次级回路电流来说（不考虑滤波作用），则 12i i i =-11()[--]()[-]c c c c c d L d Lt K t K t t K t K t r R r R υωωπυωωπΩ=++''++（）（）（）（）1441cos [cos cos3]cos 3m c c cm c d L d LV t t t V t r R r R ωωωππΩ=Ω-+⋅⋅⋅+''++ 经次级带通滤波器（中心频率ωc 、带通宽度为2Ω），取出输出电压122()[cos cos cos ]pm c m c m c d L t R V t V t V t r R υωωωππΩΩΩ=+Ω+-Ω+'+（）（）此时中含有ωc 、ω±Ωc ，为普通调幅波，即此电路不能实现双边带调幅。
5、 二极管检波器如题4图所示。
已知二极管的导通电阻D R =60Ω，()0D on V =，R =5k Ω，L R =10k Ω，C =0.01µF，c C =20µF，输入调幅波的载波频率为465kHz ，调制信号频率为5kHz ，调幅波振幅的最大值为20V ，最小值为5V ，试求：（1）A υ、B υ；.（2）能否产生惰性失真和负峰切割失真。
(P171-4.21)题4图解：根据题意max m min m (1M )20,(1M )i a i a V V V V V =+==-，则 max min max min 205M 0.6205a V V V V --===++max min m 2012.51M 10.6i a V V V V -===++可得输入信号电压33()12.5(10.6cos1010)cos 246510i t t tV υππ=+⨯⨯⨯ （1）求A υ、B υ θ===0.484radcos 0.885d ηθ==312.5(10.6cos1010)11.06(10.6cos10)A d K t t V υππ=⨯+⨯=+ 36.64cos1010B tV υπ=⨯ （2）不产生惰性失真的条件是aRC Ω≤3635100.01101010 1.57RC π-Ω=⨯⨯⨯⨯⨯=1.33a==aRC Ω>产生惰性失真。
不产生负峰切割失真的条件是 M a R RΩ≤，100.666510L L R R R R R Ω===++ M a R RΩ≤不产生负峰切割失真。
6、有一正弦调制信号，频率为300~3400 Hz ，调制信号中各频率分量的振幅相同，调频时最大频偏m f ∆=75kHz;调相时最大相移Mp=1.5rad 。
试求调频时调频指数Mf 的最大范围和调相时最大频偏△fm 的变化范围。
（P178-例5.1.1） 解:在调解时，因为m f m V k w Ω=∆与Ω无关，当)(ΩF 变化时，m w ∆不变，而Ff w M mm f ∆Ω∆=所以 rad rad F f M m f 2503.075min max ==∆=rad rad F f M m f 224.375max min ==∆=显然，FM f 1∝且大于1. 调相时，因为m P p V k M Ω=与Ω无关，当)(ΩF 变化时，p M 不变；而F M M w p p m π2=Ω=∆所以 Hz Hz F M f P m 4503005.1min min =⨯==∆Hz Hz F M f P m 510034005.1max max =⨯==∆显然调相时，随着)(ΩF 的变化，m f ∆会产生很大的变化。
7 已知83()500cos(21020sin 210)mV t t t υππ=⨯+⨯，（1）若为调频波，试求载波频率c f 、调制频率F 、调频指数f M 、最大频偏m f ∆、有效频谱宽度CR BW 和平均功率av P （设负载电阻50L R =Ω）。
（2）若为调相波，试求调相指数P M ，调制信号()t υΩ（设调相灵敏度5rad/V p k =，最大频偏m f ∆。
解：根据()t υ表达式，c ω=8210π⨯rad/s , ()t ϕ∆=820sin(210)π⨯rad ，求得（1）FM 波：c f =2c ωπ=82102ππ⨯=100M Z H ，F =2πΩ=32102Z H ππ⨯=1K Z H f M =20rad ，m f ∆=fMF =20K Z H所以 CR BW =2 (f M +1)F =42K Z H , av P =212mLV R =2.5mW(2) PM 波：p M =20rad因为 p k ()t υΩ=320sin(210)t π⨯所以()t υΩ=2053sin(210)t π⨯=43sin(210)t π⨯(V) ∆m f =p M F =20K Z H 8 已知mV t v )t 10*2sin 20t 10*2cos(500)(38ππ+=（1）若为调频波，试求载波频率cf 、调制频率F 、调频指数fM 最大频偏mf ∆、有效频谱宽度CRBW 和平均功率avP （设负载电阻Ω=50L R ）。
