管道工程预算书【管道工程预算书】一、引言管道工程预算是对具体工程项目中管道及相关材料、设备、人力资源等费用进行预估和核算的一项重要工作。
本文将对管道工程预算的编制要点、方法和注意事项进行详细介绍。
二、预算编制要点1.数据收集在编制管道工程预算时，首先需要收集相关的数据，包括管道规格、长度、材料价格、设备价格、人工费用等。
这些数据可以通过与供应商、承包商和相关专业人士的沟通获得。
2.费用划分根据管道工程的不同阶段和内容，分别划分各项费用，包括管道材料费用、设备费用、人力费用、土建费用、运输费用等。
对每项费用进行详细划分有助于提高预算的准确度。
3.价格确认对于各项费用中的价格，需要进行确认和核实，以确保预算的准确性。
与供应商、承包商或专业机构进行价格协商和比价是必要的步骤。
4.风险预估管道工程预算编制过程中，还应考虑可能出现的风险因素，例如原材料价格波动、劳动力成本增加、工程延期等。
对于这些风险因素，需要进行适当的预估和计算，并将其纳入预算中，以应对可能的不确定性。
5.合理利用软件工具在进行管道工程预算编制时，可以借助计算机辅助工具，如预算软件或电子表格，提高计算效率和准确度。
合理利用这些工具有助于简化预算编制的过程。
三、预算编制方法1.数量法数量法是一种常用的管道工程预算编制方法。
根据工程设计图纸和相关技术要求，计算出所需材料和设备的数量，并结合市场价格进行费用估算。
2.单位费用法单位费用法是另一种常用的管道工程预算编制方法。
通过统计历史项目的实际费用和工程量，计算出单位长度或单位面积的费用，并根据实际工程的情况进行调整和核算。
3.类比法类比法是一种基于相似工程经验的预算编制方法。
通过参考相似项目的预算数据，结合当前工程的具体要求和特点，进行费用估算。
四、注意事项1.准确数据在进行管道工程预算编制时，收集的数据必须准确可靠，避免依赖不可靠的来源或估计。
只有基于准确数据的预算才能更加可靠和准确。
2.合理计算在进行费用计算和核算时，要合理选择计算方法和参数，避免偏离实际情况。
管道维修工程预算方案1. 引言管道维修工程是一项重要的维护工作，目的是确保管道系统的正常运行和延长使用寿命。
为了有效完成管道维修工程，需要合理预算各项费用，以确保项目的顺利进行和资金的充足。
本文档将详细说明管道维修工程预算方案，包括预算项目、费用估计和预算控制等内容。
2. 预算项目2.1 材料费用材料费用是管道维修工程的主要费用之一，包括管道材料、密封材料、接头和阀门等。
在预算管道维修工程材料费用时，需要考虑管道的规格、长度、材料类型以及密封材料的种类和数量等因素。
2.2 人工费用人工费用是指进行管道维修工作所需的人员工资、保险和福利费用等。
在预算人工费用时，需要考虑工作时间、工作量和所需人员的数量等因素。
2.3 设备租赁费用在一些特殊情况下，需要租赁专业设备进行管道维修工作。
设备租赁费用包括设备租赁费、设备运输费和设备维护费等。
2.4 其他费用其他费用包括项目管理费、差旅费、检测费用和安全管理费用等。
这些费用是管道维修工程中不可避免的，需要充分考虑并合理预算。
3. 费用估计费用估计是预算管道维修工程的重要环节，准确的费用估计可以帮助项目计划和决策制定。
3.1 材料费用估计在进行材料费用估计时，首先需要了解管道的规格、长度和材料类型等。
根据管道维修工程的具体要求，选择合适的材料，并通过市场调研获取相关材料的价格信息。
根据材料的数量和价格，计算出材料费用估计值。
3.2 人工费用估计人工费用估计是根据管道维修工程的工作量和所需人员数量来计算的。
根据工作时间和所需人员数量，计算出总人工费用。
此外，还需要考虑人员的保险和福利费用等因素，并将其加入到费用估计中。
3.3 设备租赁费用估计设备租赁费用估计是根据项目中所需设备的种类和租赁价格来计算的。
通过与设备租赁公司进行洽谈并获取相关报价，计算出设备租赁费用估计值。
3.4 其他费用估计其他费用估计包括项目管理费、差旅费、检测费用和安全管理费用等。
根据项目的具体要求和费用标准，计算出其他费用估计值。
管道工程全套预算完整版管道工程预算一般包括以下几个方面：材料费用、人工费用、设备租赁费用、管理费用、运输费用和其他费用。
下面是一份完整版的管道工程预算。
1.材料费用材料费用是管道工程中的主要成本之一、预算时需要考虑到管道的类型，如水泥管道、镀锌管道等，以及所需的管道数量和尺寸。
此外，还需要考虑到连接件、密封件、阀门、支架等相关材料的费用。
2.人工费用人工费用是指安装和施工所需的人员工资。
预算中需要考虑到施工人员的数量和工作时间。
由于管道工程涉及到一些专业技能，可能还需要雇佣一些专业工人，他们的工资会相对较高。
3.设备租赁费用在一些大型管道工程中，施工过程中需要使用到一些特殊设备，如挖掘机、起重机、打孔机等。
这些设备的租赁费用也需要包含在预算中。
4.管理费用管理费用包括工程管理人员的薪资和办公费用等。
管道工程一般需要有项目经理进行整体协调和管理，以及一些办公场所和设备进行日常管理工作。
5.运输费用运输费用是指材料的运输成本。
预算中需要考虑到材料从供应商处到工地的运输费用，以及在工地上的材料搬运费用。
6.其他费用其他费用包括项目前期调研、设计费用，以及一些可能发生的其他支出，如施工保险费用、安全检查费用等。
除了以上几个方面，管道工程预算还需要考虑到一些特殊情况，如地质条件复杂、环境保护要求高等。
这些都可能会导致成本的增加，需要事先进行预算。
在进行预算时，需要详细了解工程的具体要求和技术规范，以及相关的市场行情。
可以通过询价、比价等方式获取材料和服务的最新市场价格，并参考以往工程的经验数据进行预算。
预算完成后，还需要进行核对和审查，确保预算的准确性和合理性。
总结起来，一份完整版的管道工程预算需要考虑到材料费用、人工费用、设备租赁费用、管理费用、运输费用和其他费用等多个方面，确保预算的准确性和合理性。
管道工程预算表范文以下是一个示例管道工程预算表，以帮助您理解其主要内容和结构。
项目名称：XXX管道工程项目概况：该项目旨在建造一条供水管道，用于向当地居民提供生活用水。
管道总长度为10公里，管道直径为400毫米，设计寿命为20年。
预算表：1.建设费用：1.1管道材料费：100,000元1.2工程施工费：500,000元1.3配套设备费：50,000元1.4其他建设费用：20,000元总建设费用：670,000元2.设备采购费用：2.1水泵采购费：100,000元2.2阀门采购费：50,000元2.3测量仪器采购费：10,000元总设备采购费用：160,000元3.劳动力费用：3.1工程人员工资：300,000元3.2劳动力设备租赁费：50,000元总劳动力费用：350,000元4.土地及场地租赁费用：4.1土地租赁费：50,000元4.2场地租赁费：20,000元总土地及场地租赁费用：70,000元5.管道维护及保修费用：5.1维护设备费用：30,000元5.2保修费用：20,000元总管道维护及保修费用：50,000元6.管道运营费用：6.1水资源费用：100,000元6.2动力费用：50,000元6.3运输费用：30,000元总管道运营费用：180,000元7.管道工程总费用：建设费用+设备采购费用+劳动力费用+土地及场地租赁费用+管道维护及保修费用+管道运营费用总费用：1,480,000元预计项目周期：12个月备注：1.所有费用均以人民币计算。
2.部分数据仅为示例，实际费用与项目规模和具体要求相关。
以上是一个简单的管道工程预算表。
在实际工程中，预算表会更加详细和全面，包括更多的费用项和相关细节。
预算表的编制需要考虑到工程的具体要求、材料价格、人工工资、设备采购、运输费用等各个方面的因素。
通过合理编制和管理预算表，可以更好地控制工程成本，确保项目的顺利进行和实现预期目标。
工业管道工程定额与预算
一、工程概况
1.1工程名称
1.2合同金额
xx万元
1.3工程概要
本工程是一个工业管道工程，主要包括给水管线、排水管线、排污管线、气体管线、电力管线以及其他必要的管道布置等，具体要求如下：（1）给水管线：采用不锈钢管，管径φ25mm，安装路径及其数量按设计要求进行布置。
（2）排水管线：采用PVC管，管径φ50mm，管道布置的路径按设计要求进行布置。
（3）排污管线：采用PVC管，管径φ50mm，管道布置的路径按设计要求进行布置，并连接污水滤池。
（4）气体管线：采用PE管，管径φ20mm，管道布置的路径按设计要求进行布置，并连接煤气罐。
（5）电力管线：采用橡胶管，管径φ20mm，管道布置的路径按设计要求进行布置，并连接电力开关柜。
1.4工程地点
xx省xx市xx县
1.5工程周期
xx个月
2.1定额
表1工业管道工程定额表
一项类别材料规格计量单位工料价数量合价
1 给水管不锈钢管φ25mm m xx元/m xxm xx元
2 排水管PVC管φ50mm m xx元/m xxm xx元
3 排污管PVC管φ50mm m xx元/m xxm xx元。

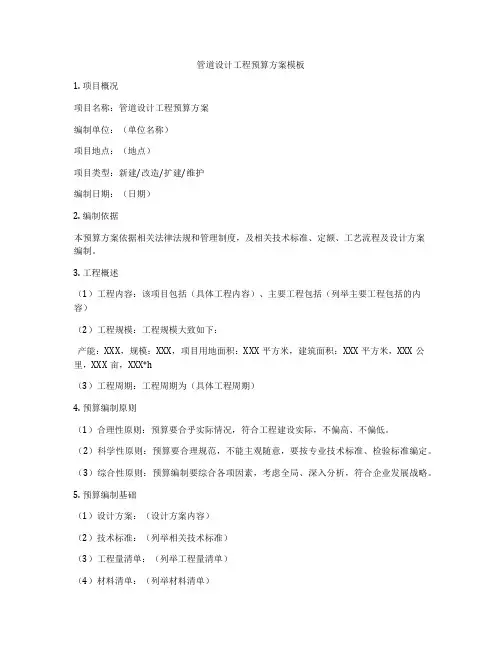

管道设计工程预算方案模板1. 项目概况项目名称：管道设计工程预算方案编制单位：（单位名称）项目地点：（地点）项目类型：新建/改造/扩建/维护编制日期：（日期）2. 编制依据本预算方案依据相关法律法规和管理制度，及相关技术标准、定额、工艺流程及设计方案编制。
3. 工程概述（1）工程内容：该项目包括（具体工程内容）、主要工程包括（列举主要工程包括的内容）（2）工程规模：工程规模大致如下：产能：XXX，规模：XXX，项目用地面积：XXX平方米，建筑面积：XXX平方米，XXX公里，XXX亩，XXX*h（3）工程周期：工程周期为（具体工程周期）4. 预算编制原则（1）合理性原则：预算要合乎实际情况，符合工程建设实际，不偏高、不偏低。
（2）科学性原则：预算要合理规范，不能主观随意，要按专业技术标准、检验标准编定。
（3）综合性原则：预算编制要综合各项因素，考虑全局、深入分析，符合企业发展战略。
5. 预算编制基础（1）设计方案：（设计方案内容）（2）技术标准：（列举相关技术标准）（3）工程量清单：（列举工程量清单）（4）材料清单：（列举材料清单）（5）设备清单：（列举设备清单）（6）人工费用及其他费用：（列举人工费用及其他费用）6. 预算编制内容（1）工程量清单：根据设计方案和技术标准，编制各项工程量清单。
（2）材料清单：根据工程量清单和材料价格，编制各项材料清单。
（3）设备清单：根据工程量清单和设备价格，编制各项设备清单。
（4）人工费用及其他费用：根据工程量清单和相关费用，编制各项人工费用及其他费用清单。
（5）费用合计及预算总额：将以上各项费用逐一汇总，得出费用合计及预算总额。
7. 预算编制方法（1）工程量清单编制方法：采用XXX方法进行工程量清单编制。
（2）材料清单编制方法：根据工程量清单和材料价格进行材料清单编制。
（3）设备清单编制方法：根据工程量清单和设备价格进行设备清单编制。
（4）人工费用及其他费用编制方法：根据工程量清单和相关费用进行人工费用及其他费用清单编制。
管道保温工程预算
一、总体预算
1、工程项目总投资：xxx元
2、参考价格：
（1）材料投入：xxx元
（2）人工成本：xxx元
（3）机械设备投资：xxx元
（4）管道设备投资：xxx元
（5）设备安装费：xxx元
（6）设计费：xxx元
（7）检测调试费：xxx元
（8）项目管理费：xxx元
3、工期：xx月
二、材料投入
1、原辅料：
(1)保温材料：XXX元
(2)防水材料：XXX元
(3)保护材料：XXX元
2、其他材料：
（1）密封材料：XXX元
（2）管件材料：XXX元
（3）螺栓螺母材料：XXX元
（4）防腐材料：XXX元
（5）管道安装材料：XXX元
（6）安装工具：XXX元
三、人工投入
(1)设计人员：XXX元
(2)施工人员：XXX元
(3)现场管理人员：XXX元
(4)技术支持人员：XXX元
四、机械设备投入
(1)保温机械：xxx元
(2)防水机械：xxx元
(3)保护机械：xxx元
(4)测试机械：xxx元
五、管道设备投入
(1)管件：xxx元
(2)管接头：xxx元
(3)管路附件：xxx元
(4)管道敷设材料：xxx元
六、设备安装费
(1)装卸费：xxx元
(2)安装费：xxx元
七、设计费
(1)设计费：xxx元
(2)设计制图费：xxx元。
第1篇一、工程概况本项目为某住宅小区厨房管道安装工程，包括给水管、排水管、燃气管的安装。
工程范围涵盖小区所有住宅楼厨房区域的管道安装。
工程预算编制依据为《建筑工程预算编制规范》（GB50500-2013）及相关材料市场价格。
二、工程量清单1. 给水管安装（1）给水管材：PPR管材、PPR管件（2）给水阀门：水龙头、角阀、三通等（3）给水管道安装：包括管道的铺设、固定、连接等2. 排水管安装（1）排水管材：PVC-U排水管、PVC-U排水管件（2）排水检查口：PVC-U检查口、PVC-U地漏等（3）排水管道安装：包括管道的铺设、固定、连接等3. 燃气管安装（1）燃气管材：PE管材、PE管件（2）燃气阀门：燃气表、球阀、三通等（3）燃气管道安装：包括管道的铺设、固定、连接等三、工程预算编制1. 材料费（1）给水管材：按实际用量计算，预算价格为20元/米（2）给水阀门：按实际用量计算，预算价格为10元/个（3）给水管道安装：按实际工程量计算，预算价格为20元/米（4）排水管材：按实际用量计算，预算价格为15元/米（5）排水检查口：按实际用量计算，预算价格为5元/个（6）排水管道安装：按实际工程量计算，预算价格为15元/米（7）燃气管材：按实际用量计算，预算价格为25元/米（8）燃气阀门：按实际用量计算，预算价格为15元/个（9）燃气管道安装：按实际工程量计算，预算价格为25元/米2. 人工费（1）给水管道安装人工费：按实际工程量计算，预算价格为50元/米（2）排水管道安装人工费：按实际工程量计算，预算价格为50元/米（3）燃气管道安装人工费：按实际工程量计算，预算价格为50元/米3. 施工机具费（1）给水管道安装施工机具费：按实际工程量计算，预算价格为5元/米（2）排水管道安装施工机具费：按实际工程量计算，预算价格为5元/米（3）燃气管道安装施工机具费：按实际工程量计算，预算价格为5元/米4. 管道安装工程管理费按实际工程量计算，预算价格为15元/米四、工程预算汇总1. 给水管道安装工程预算：材料费：20元/米× 实际用量人工费：50元/米× 实际用量施工机具费：5元/米× 实际用量管理费：15元/米× 实际用量2. 排水管道安装工程预算：材料费：15元/米× 实际用量人工费：50元/米× 实际用量施工机具费：5元/米× 实际用量管理费：15元/米× 实际用量3. 燃气管道安装工程预算：材料费：25元/米× 实际用量人工费：50元/米× 实际用量施工机具费：5元/米× 实际用量管理费：15元/米× 实际用量五、工程预算总计将给水、排水、燃气管道安装工程预算汇总，得出厨房管道安装工程总预算。
管道建设造价预算方案管道建设造价预算方案管道建设项目是一项大型的基础设施建设项目，涉及到大量的资金和资源投入。
为了确保项目的顺利进行和投资的合理利用，必须制定详细的造价预算方案。
下面是一个管道建设造价预算方案的示例：一、项目概况本项目为X市自来水管道建设项目，总长度3000公里。
该项目分为三个阶段进行，每个阶段1000公里。
本预算方案主要针对第一阶段的造价进行预算。
二、预算方法预算方法采用“单位工程投资法”。
根据工程划分和特点，将工程划分为若干个单位工程，结合已有的工程经验和市场价格，进行单元工程造价的估算，并加以综合计算。
三、预算内容1.工程量计算：根据项目概况，确定主要的工程量项目，如管道长度、管道直径等。
利用经验数据和工程设计进行测算，得出准确的工程量。
2.单价计算：根据市场行情和历史数据，获取材料和劳务的价格，并结合施工方法和难度，确定单价。
3.造价计算：根据工程量和单价，计算出每个单位工程的造价。
4.其他费用计算：根据实际情况，考虑到项目施工中可能出现的管理费用、备件费用等，进行计算。
5.利润和税金计算：根据项目的利润率和税率，计算项目的利润和税金。
四、预算结果根据以上的计算，得出第一阶段管道建设项目的预算结果如下：1.直接成本：包括材料费、劳务费等直接与工程相关的成本。
总计XX万元。
2.管理费用：包括项目管理和监督费用等。
总计XX万元。
3.备件费用：包括备件采购和更换费用。
总计XX万元。
4.利润：根据项目的利润率，计算出项目的利润。
总计XX万元。
5.税金：根据项目的税率，计算出项目的税金。
总计XX万元。
综上所述，第一阶段管道建设项目的总造价为XX万元。
五、其他说明1.此预算方案仅针对第一阶段管道建设项目进行了预算，后续的阶段需要根据实际情况进行调整。
2.预算结果仅供参考，具体的成本还需要根据实际情况进行调整和核实。
3.在预算编制过程中，需要充分考虑各项风险和不确定因素，进行合理的调整和控制。
管道工程预算范文
一、管道工程预算
1、预算概况
1.1管道工程的基本要求
根据相应的设计公路标准要求和资金限制，建设一条管道工程，该工程长度为20公里，宽度为3米，流量为200~300吨/小时。
1.2预算金额
按照各项设计技术要求，整个工程总预算约为9000万元，其中设备购置50%，施工25%，建筑施工25%，分别为4500万元、2250万元、2250万元。
2、预算明细
2.1设备项目：
2.1.1管道主体，预算约为3000万元，包括管道材质、型号、管道联合、管道安装等。
2.1.2加工技术：预算约为900万元，包括设备振动、热处理、焊接等。
2.1.3混合技术：预算约为600万元，包括输送机、混合容器、散装机等设备。
2.1.4其他设备：预算约为600万元，包括排气系统、清洗机、检验机等设备。
2.2施工项目：
2.2.1预算约为2250万元，包括工程开挖、管道安装、安装绝缘材料等工作。
2.2.2预算约为1500万元，包括管道补强、改正、漏气检测、泄漏检查等工作。
2.3建筑施工项目
2.3.1预算约为1500万元，包括建筑改造、装修工程、墙体护栏工程等。
2.3.2预算约为750万元，包括管道路沿线排水、管道路沿线植被、道路修复等。
管道工程预算1化工管材的分类1.1 按材质分类1.1.1金属管材金属管材可分为:无缝钢管、焊接钢管、有色金属管材、铸铁管。
其中无缝钢管又可分为：一般无缝钢管、专用无缝钢管。
一般无缝钢管主要用于制作流体介质管道或制作结构管件等。
专用无缝钢管一般分为锅炉用无缝钢管、锅炉用高压无缝钢管、化肥用高压无缝钢管、石油裂化钢管、不锈、耐酸无缝钢管，其中锅炉用无缝钢管是按照冶金部《锅炉用无缝钢管》（YB323-70）的技术标准，选用的10、20号优质碳素钢制造的，适用于低碳钢制造的各种结构锅炉用的过热蒸汽管、沸水管等。
但是它和一般无缝钢管中的10、20号钢是有区别的：首先锅炉用无缝钢管的外径偏差采用一般无缝钢管的高级精度，其次锅炉用无缝钢管的必保检查项目增加了压扁和水压试验两项。
也就是说，它的必保检查项目有化学分析、抗拉强度、伸长率、压扁试验和水压试验。
锅炉用高压无缝钢管是按照冶金部《锅炉用压力无缝钢管》（YB529-70）的技术标准，选用优质碳素钢（20号钢），普通低合金钢（15MnV, 12MnMoV, 12MoVWBSiRe）和合金结构钢(15CrMo, 12Cr1MoV, 12Cr2MoMVB, 12Cr3MoVSiTiB)制造的。
主要用于制造锅炉设备及管道用的高压及超高压管道。
化肥用高压无缝钢管是按照冶金部《化肥高压无缝钢管》（YB800-70）的技术标准，选用优质碳素钢（20号钢），普通低合金钢（15MnV, 12MnMoV, 10MnVNiTi）和不锈耐酸钢(Cr17Mn13Mo2Ni)制造的。
适用于公称压力为22Mpa，32Mpa，工作温度为—40～400o C，输送介质为合成氨原料气（氢与氮）及氨，甲醇，尿素等管道。
石油裂化无缝钢管是按照冶金部《石油裂化用钢管》（YB237-70）的技术标准，选用优质碳素钢（10、20号钢），普通低合金钢（15A13MoWTi）合金钢（12CrMo, 15CrMo, Cr2Mo, Cr5Mo）制造的，适用于石油精炼厂的炉管、热交换器管和管道用的无缝钢管。
不锈、耐酸无缝钢管主要适用于化工、石油、机械用管道和供制造结构零件使用，主要用于输送强腐蚀性介质和低温或高温介质。
无缝钢管按其制造方法还可分为热扎管和冷拔（扎）管，冷拔管的最大公称直径一般为200mm,热扎管的最大公称直径一般为600mm，我们在套用预算的时候，一般以管径为57mm为界限，大于57mm 时我们通常选用热扎管，小于57mm时我们通常选用冷拔管。
焊接管一般适用于工程压力不超过1.6Mpa的管道。
焊接管一般分为：低压流体输送用焊接管、螺旋缝电焊钢管、钢板卷制直缝电焊钢管。
有色金属管材在工艺管道中常用的有铜管、钛管、铝合金管和铅管，分为无缝和用板材卷焊的两类。
铝和铝合金管材一般用拉制和挤压方法生产。
适用于输送脂肪酸、硫化氢、二氧化碳和硝酸、醋酸等，其特点是重量轻、不生锈，但机械强度较差，不能承受较高的压力。
铜及铜合金管分为拉制和挤制两种，主要适用于工作温度在250 O C以下油管道、保温伴管、空分氧气管。
铅管主要适用于输送硫酸、二氧化硫、氢氟酸等，其最高使用温度为200O C，当温度高于140O C时，不宜在压力下使用。
钛管是一种较新的管材，其主要特点是重量轻、强度高、耐腐蚀性强和耐低温，常被用于其它管材无法胜任的工艺部位。
1.1.2非金属管材各类非金属管的特点是化学稳定性高，内壁光滑，不污染介质，对电流不敏感，而且质轻易于制造和安装。
非金属管材主要有耐酸酚醛塑料管、硬聚氯乙烯管、石墨管、耐酸陶瓷管、玻璃管、混凝土管等。
1.1.3其它管材其他材质的管材通常为耐腐蚀衬里管、加热套管、蒸汽伴管等。
1.2 按介质的压力分类按介质的压力可分为低压管道：管道介质设计压力为0＜P≤1.6Mpa中压管道：管道介质设计压力为1.6Mpa＜P≤10Mpa高压管道：管道介质设计压力为10Mpa＜P≤42Mpa；蒸汽管道P≥9 Mpa，工作温度不低于500o C时1.3 按介质的温度分类按介质的温度分类可分为：低温管道：介质温度小于或等于-40 O C 时称为低温管道。
常温管道：介质温度高于-40 O C而不高于120 O C 时称为常温管道。
中温管道：介质温度高于120 O C 而不高于 450O C 时称为中温管道。
高温管道：介质温度高于 450O C 时称为高温管道。
1.4 按介质的性质分类按管道输送介质的性质管道可分为汽、水介质管道，腐蚀性介质管道，化学危险品介质管道，易凝固、易沉淀介质管道，粉粒介质管道。
2常用管件的分类2.1 弯头弯头一般可分为压制弯头、冲压焊接弯头、焊接弯头、高压弯头、玛钢弯头、铸铁弯头。
压制弯头（也称冲压弯头或无缝弯头）是工艺管道中用量最多的管件，是用优质碳素钢、不锈耐酸钢和低合金钢无缝管在特制的模具内压制成型的。
冲压焊接弯头是采用与管道材质相同的板材用模具冲压成半块环型弯头，然后将两块半环型弯头进行组对焊接成型的。
焊接弯头也称虾米腰或虾体弯头。
制作方法有两种，一种是在加工厂用钢板下料，切割后卷制焊接成型，多数用于钢板卷管的配套。
另一种是用管材下料，经组对焊接成型，其规格一般在200mm以下。
使用压力在2.5Mpa以下，温度不能高于200 O C，一般可在施工现场制作。
2.2 三通三通是主管道与分支管道相连接的管件，根据制造材质和用途的不同，划分为很多种。
一般我们可按同径三通、异径三通划分。
它可分为钢制三通、高压三通、玛钢三通、铸铁三通等。
2.3 异径管异径管的作用是使管道变径，俗称大小头。
可分为钢制异径管、玛钢异径管、其他异径管。
2.4 其他管件、管道附件和支架其他管件一般有封头、凸台、盲板等。
封头是用于管端起封闭作用的堵头。
常用的封头有椭圆和平盖两种。
椭圆封头也称为管帽，其规格范围为D25—500mm，多用于中低压管道上。
平盖多用于压力较低的管道上。
凸台也称管嘴，主要是自控仪表配管、配表用，焊接在工艺管道上称一次部件。
盲板的作用是把管道内介质切断.根据使用压力和法兰密封面的形式不同,盲板分为光滑面盲板、凸面盲板、梯形槽盲板和8字盲板等。
管道附件主要有过滤器、阻火器、视镜、补偿器、阀门操纵装置、钢漏斗、套管等。
管道支架用以支撑和固定管道。
支架的结构形式按不同的设计要求分很多种，常用的有滑动支架、固定支架、吊架等。
3法兰和阀门3.1 法兰的种类法兰的选用是根据介质的性质（如介质的腐蚀性、易燃易爆性、毒性及渗透性等）、温度、压力参数来选用的。
法兰一般分为光滑面平焊钢法兰、凹凸面平焊钢法兰、光滑面对焊钢法兰、凹凸面对焊钢法兰、梯形槽面对焊钢法兰、其它法兰等。
3.2 法兰紧固件的选用法兰用紧固件是指法兰的螺栓、螺母、垫片（垫圈）。
法兰所用螺栓的类型和材质取决于法兰的公称压力和工作温度。
当公称压力≤2.5Mpa、工作温度≤350O C时，可选用半精制六角螺栓和A型半精制六角螺母。
公称压力≤0.6Mpa 时，也可选用粗制螺栓和螺母。
当公称压力≥4～20 Mpa或工作温度＞350O C时，应选用精制“等长双面螺栓”（两端螺纹长度相等）和A型精制六角螺母。
当公称压力≥16～32 Mpa的管道，如采用高压螺纹法兰连接。
应按《Pg16、32Mpa 管件和紧固件技术标准》（JB2770-79）中的有关规定来选择法兰螺栓和螺母。
法兰螺栓的数目和尺寸主要取决于法兰直径和公称压力，可按相应的法兰技术标准选用。
螺栓的尺寸规格以“螺栓直径×螺栓长度”表示。
在选择螺栓和螺母材料牌号时，应注意螺母材料的硬度不要高于螺栓的硬度，避免螺母破坏螺杆上的螺纹。
垫片的材质选用也是根据管道输送介质的特性、温度和工作压力来选的，一般有橡胶石棉垫片、金属石棉缠绕式垫片、金属垫片和透镜片，我们所用的定额中选用的是橡胶垫，实际选用的为其他垫片时可以换算。
3.3 阀门3.3.1 阀门型号的代号说明阀门产品的型号有7个单元组成,如下图:—10C 1单元代表阀门的类别,用汉语拼音字母表示,如闸阀代号为Z 、截止阀代号为J 、减压阀代号为Y 、安全阀代号为A 、蝶阀为D 等。
2单元代表阀门的驱动方式用一位阿拉伯数字表示。
但是一般情况阀门的型号标识前边只标4位,也就是说第二单元不标.3单元代表阀门的连接形式用一位阿拉伯数字表示。
内螺纹连接代号为1，法兰连接代号为4，焊接代号为6，焊接连接包括对焊和承插焊。
4单元代表阀门的结构形式用一位阿拉伯数字表示。
5单元代表阀门的密封面或衬里材料用汉语拼音字母表示。
如Z 代表灰铸铁，K 代表可锻铸铁，Q 代表球墨铸铁，G 代表高硅铸铁，C 代表铸钢，T 代表铝合金。
6单元代表公称压力用阿拉伯数字表示。
并以横线“—”与第五单元隔开。
7单元表示材料用汉语拼音字母表示。
如I 代表铬钼钢，P 代表1铬18镍9钛（1Cr18Ni9Ti ）等。
对低温阀、带加热套的保温阀、带波纹管的阀件和杠杆式安全阀，在代号前分别加汉语拼音字母D 、B 、W 和G 。
4 工艺管道施工图预算的编制4.1 工艺管道工程量计算规则1、定额中各类管道适用材质范围是：a 、碳钢管适用于焊接钢管、无缝钢管、16Mn 钢管。
b 、不锈钢管除超低碳不锈钢管按章节说明外，适用于各种材质。
c 、碳钢板卷管安装使用于低压螺旋钢管、16Mn 钢板卷管。
d 、铜管适用于紫铜、黄铜、青铜管。
——e、管件、阀门、法兰适用范围参照管道材质。
f、合金钢除高合金钢管按章节说明外，适用于各种材质。
2、定额中的材料用量，凡注明“设计用量”者应为施工图工程量，凡注明“施工用量”者应为设计用量加规定的损耗量。
3、定额是按管道集中预制后运往现场安装与直接在现场预制安装综合考虑的，执行定额时，现场无论采用何种方法，均不作调整。
4、定额的管道壁厚是考虑了压力等级所涉及到的壁厚范围综合取定的。
执行定额时，不得调整。
5、直管安装按设计压力及介质执行定额，管件、阀门及法兰按设计公称压力及介质执行定额。
6、方型补偿器弯头执行本册定额第二章相应项目，直管执行本册定额第一章相应项目。
7、空分装置冷箱内的管道属设备本体管道，执行第五册《静置设备与工艺金属结构制作安装》相应项目。
8、设备本体管道，随设备带来的，并已预制成型，其安装包括在设备安装定额内；主机与附属设备之间连接的管道，按材料或半成品进货的，执行本册定额。
9、生产、生活共用的给水、排水、蒸汽、煤气输送管道，执行本定额；民用的各种介质管道管道执行第八册《给排水、采暖、燃气工程》相应定额。
10、单件重100KG以上的管道支架，管道预制钢平台的搭拆，执行第五册《静置设备与工艺金属结构制作安装》相应项目。
11、管道刷油、绝热、防腐蚀、衬里等执行第十一册《刷油、防腐蚀、绝热工程》相应项目。
12、地下管道的管道沟、土石方及砌筑工程，执行全国统一建筑工程基础定额各省综合估价表。
