TT灯管及LED灯管规格长度与功率

  • 格式：docx
  • 大小：12.66 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

led灯管标准尺寸

led灯管标准尺寸

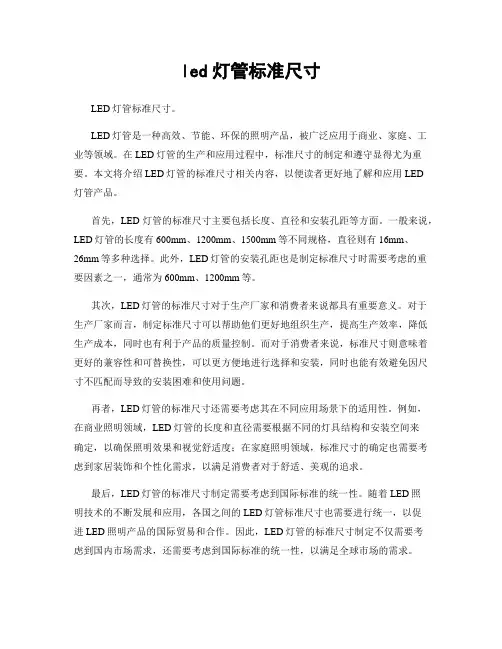

led灯管标准尺寸LED灯管标准尺寸。

LED灯管是一种高效、节能、环保的照明产品，被广泛应用于商业、家庭、工业等领域。

在LED灯管的生产和应用过程中，标准尺寸的制定和遵守显得尤为重要。

本文将介绍LED灯管的标准尺寸相关内容，以便读者更好地了解和应用LED灯管产品。

首先，LED灯管的标准尺寸主要包括长度、直径和安装孔距等方面。

一般来说，LED灯管的长度有600mm、1200mm、1500mm等不同规格，直径则有16mm、26mm等多种选择。

此外，LED灯管的安装孔距也是制定标准尺寸时需要考虑的重要因素之一，通常为600mm、1200mm等。

其次，LED灯管的标准尺寸对于生产厂家和消费者来说都具有重要意义。

对于生产厂家而言，制定标准尺寸可以帮助他们更好地组织生产，提高生产效率，降低生产成本，同时也有利于产品的质量控制。

而对于消费者来说，标准尺寸则意味着更好的兼容性和可替换性，可以更方便地进行选择和安装，同时也能有效避免因尺寸不匹配而导致的安装困难和使用问题。

再者，LED灯管的标准尺寸还需要考虑其在不同应用场景下的适用性。

例如，在商业照明领域，LED灯管的长度和直径需要根据不同的灯具结构和安装空间来确定，以确保照明效果和视觉舒适度；在家庭照明领域，标准尺寸的确定也需要考虑到家居装饰和个性化需求，以满足消费者对于舒适、美观的追求。

最后，LED灯管的标准尺寸制定需要考虑到国际标准的统一性。

随着LED照明技术的不断发展和应用，各国之间的LED灯管标准尺寸也需要进行统一，以促进LED照明产品的国际贸易和合作。

因此，LED灯管的标准尺寸制定不仅需要考虑到国内市场需求，还需要考虑到国际标准的统一性，以满足全球市场的需求。

综上所述，LED灯管的标准尺寸是LED照明产品中的重要内容，对于生产厂家、消费者以及国际市场来说都具有重要意义。

在LED灯管的标准尺寸制定过程中，需要充分考虑到产品的特性、应用场景和国际标准的统一性，以确保LED灯管产品在生产、销售和应用过程中能够达到最佳的效果和体验。

不同灯管不同瓦数尺寸

不同灯管不同瓦数尺寸
常用的日 光灯长度 与功率： (20w 长 620mm; 30w 长 926mm; 40w长 1230mm)
T5灯管的 直径就是 (5/8)× 25.4＝16 mm (注： 统一宽度 23.5mm 、高度 39mm）
常用的日 光灯长度 与功率： (8w 长 310mm; 14w 长 570mm; 21w 长 870.5mm; 28w 长 1170.5m m; 35w 长 1475mm)
荧光灯规 格：T8、 T5、T4区 别及灯管 长度、功 率说明
日光灯规 格：T8、 T5、T4区 别及灯管 长度、功 率说明:常 用的日光 灯规格有 T8、T5、 T4灯管， 企业用的 三支灯管 一组的通 常是T5的 灯管，很 早以前常 用的日光 灯规格有 T10、T12 。
"T"，代表 “Tube”， 表示管状 的，T后 面的数字 表示灯管 直径。T8 就是有8 个“T”，一 个“T”就是 1/8英寸。
13W--53CM
8W--30CM
6W--22.5CM
4W--15CM
T代表灯 管的直径
1T=1/8" 1"=25.4m m 1T=3.175 mm
T4=12.7m m T5=16mm
20W长度 64cm
30W长度 96cm
40W长度 128cm
T8=25.4m m T9=28.6m m T10=31.8 mm
T4灯管的 直径就是 (4/8)× 25.4＝ 12.7 mm (注：统一 宽度 21mm、 高度 32mm）
常用的日 光灯长度 与功率： (8w 长 341mm; 12w 长 443mm; 16w 长 487mm; 20w 长 534mm;
22w 长 734mm; 24w 长 874mm; 26w 长 1025mm; 28w 长 1172mm)

T4T5T8灯管的区别

T4T5T8灯管的区别

T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）
常用的日光灯长度与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;
22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)
在日常使用中，由于T5灯管光效高，且T5单管电子镇流器功耗仅为4 W左右，T8、T12单管电感镇流器的功耗为10W左右，再加上T5新型灯具因体积小，可在同等成本下选用精良材、精细加工，提高灯具效率，故照明场所在满足相同照度的前提下，T5灯具的安装数量可分别比T8、T12灯具的数量减少30%和45%。
16 48.7
20 53.4
22 73.5
24 87.4
26 103
28 118
说说灯管型号中的“T”后面数字代表意义
大家经常使用荧光灯管吧？现在常用的是T8、T5、T4灯管，前两年常用的有T10、T12。那么，这个“T”到底是啥意思呢？T5和T4有啥区别呢？我来说说，大家感兴趣的可以拍砖。
2、亮度不同，理论上应该是T4效率高，但由于镇流器问题很难做精，现在很多T4都不如T5来得亮。
3、寿命和稳定性不同，T4不如T5成熟，所以目前T4灯管支架比T5要稍微逊色一点 。
T4灯管长度比较
w cm
8 34.8
12 44.3
T8 直径 25.4 mm
T5 直径 16 mm
T4 直径 12.7 mm
T3.5 直径 11.1 mm
2、亮度不同，理论上应该是T4效率高，但由于镇流器的品质问题，现在很多T4都不如T5来得亮。
3、寿命和稳定性不同，T4不如T5成熟，所以目前寿命比T5要稍微短一些 。

TT灯管及LED灯管规格长度与功率

TT灯管及LED灯管规格长度与功率

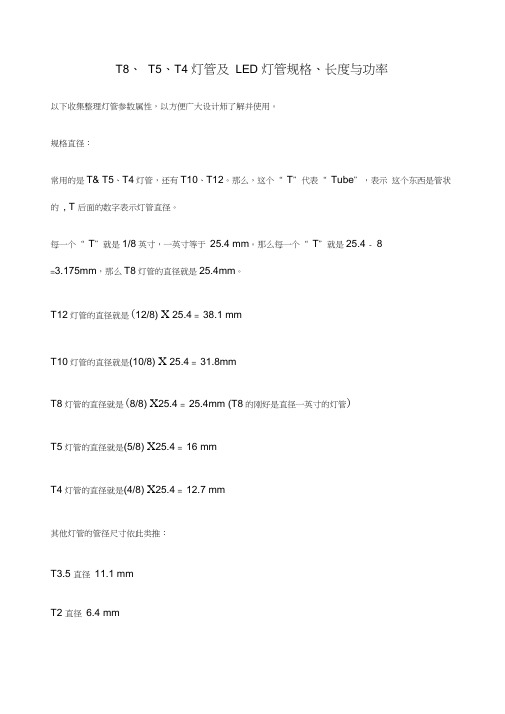

T8、T5、T4 灯管及LED 灯管规格、长度与功率以下收集整理灯管参数属性，以方便广大设计师了解并使用。

规格直径：常用的是T& T5、T4灯管，还有T10、T12。

那么，这个“ T”代表“ Tube”，表示这个东西是管状的, T 后面的数字表示灯管直径。

每一个“ T”就是1/8英寸，一英寸等于25.4 mm。

那么每一个“ T”就是25.4 - 8=3.175mm，那么T8灯管的直径就是25.4mm。

T12灯管的直径就是(12/8) X 25.4 = 38.1 mmT10灯管的直径就是(10/8) X 25.4 = 31.8mmT8灯管的直径就是(8/8) X25.4 = 25.4mm (T8的刚好是直径一英寸的灯管)T5灯管的直径就是(5/8) X25.4 = 16 mmT4灯管的直径就是(4/8) X25.4 = 12.7 mm其他灯管的管径尺寸依此类推：T3.5 直径11.1 mmT2 直径6.4 mm长度与功率：T8灯管的长度（注：统一宽度39mm高度52mm 20w 长620mm; 30w 长926mm;40w 长1230mm;T5灯管的长度（注：统一宽度23.5mm高度39mr）i8w 长310mm;14w 长570mm;21w 长870.5mm;28w 长1170.5mm;35w 长1475mm;T4灯管的长度（注：统一宽度21mm高度32mm8w 长341mm;12w 长443mm;16w 长487mm;20w 长534mm;22w 长734mm;24w 长874mm;26w 长1025mm;28w 长1172mm;T5和T4, T8有啥区另I」呢?理论上，越细的灯管效率越高，也就是说相同瓦数发光越多。

为了节约成本，T5、T4都采用了微型支架的形式出售，就是镇流器含在支架的微型空间里面，这种镇流器的效率和质量一般都不大好,导致应该很高效率的灯管反而不如常规的T8 灯管亮，寿命方面也有点打折。

LED日光灯管规格书及灯头型号..

LED日光灯管规格书及灯头型号..

LED日光灯管规格书LED日光灯管规格书型号包括：T4、T5、T8、T9、T10等，表示灯管粗细。

简单地：T后面的数值，表示灯管周长，例如T4的周长为4厘米、T5的周长为5厘米。

算成直径：T8的直径是1英寸(2.54厘米)，T4的直径是0.5英寸(1.27厘米)，….。

T代表灯管的直径1T=1/8″1″=25.4mm1T=3.175mmT4=12.7mmT5=16mmT8=25.4mmT9=28.6mmT10=31.8mm注：日光灯的灯头主要用G5、G13的企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格书有T10、T12。

“T”，代表“Tube”，表示管状的，T后面的数字表示灯管直径。

T8就是有8个“T”，一个“T”就是1/8英寸。

一英寸等于25.4毫米。

那么每一个“T”就是25.4÷8＝3.175mmT12灯管的直径规格书就是(12/8)×25.4＝38.1 mmT10灯管的直径规格书就是(10/8)×25.4＝31.8mmT8灯管的直径规格书就是(8/8)×25.4＝25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm）常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm; 40w长1230mm) T5灯管的直径就是(5/8)×25.4＝16 mm (注：统一宽度23.5mm、高度39mm）常用的日光灯长度与功率：(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）常用的日光灯长度规格书与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)T3.5灯管的直径就是(3.5/8)×25.4＝11.1 mmT2灯管的直径就是(2/8)×25.4＝6.4 mmLed日光灯管规格书是依照普通日光灯规格书制造的，其规格大至相同，可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能，有利于节省更换的成本。

日光灯T的含义

日光灯T的含义

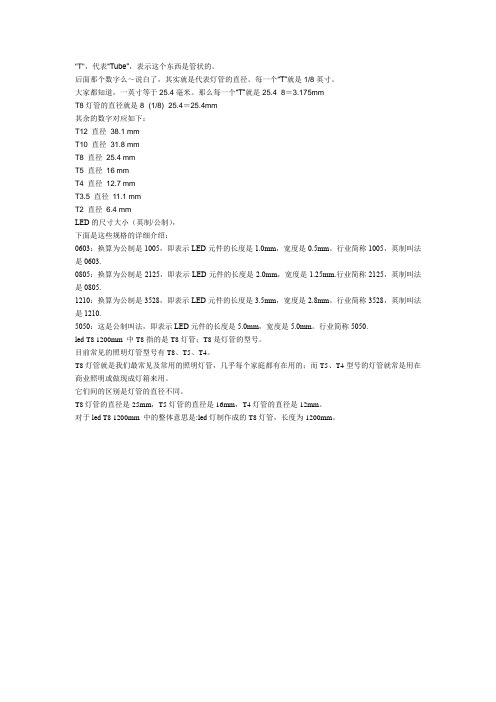

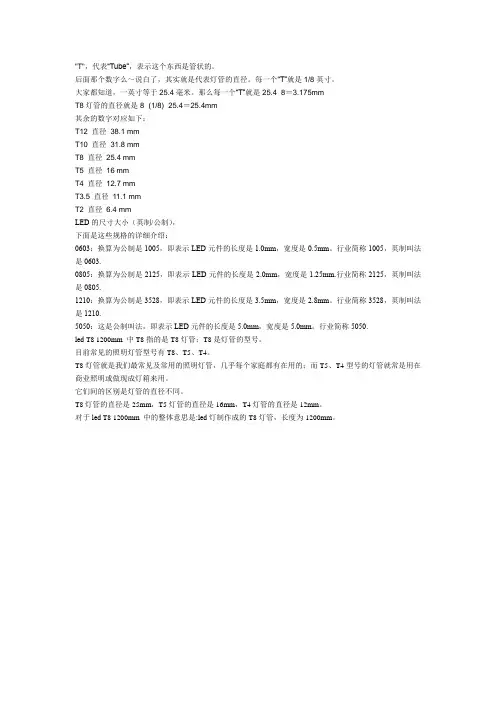

"T"，代表“Tube”，表示这个东西是管状的。

后面那个数字么～说白了，其实就是代表灯管的直径。

每一个“T”就是1/8英寸。

大家都知道，一英寸等于25.4毫米。

那么每一个“T”就是25.4÷8＝3.175mmT8灯管的直径就是8×(1/8)×25.4＝25.4mm其余的数字对应如下：T12 直径38.1 mmT10 直径31.8 mmT8 直径25.4 mmT5 直径16 mmT4 直径12.7 mmT3.5 直径11.1 mmT2 直径6.4 mmLED的尺寸大小（英制/公制），下面是这些规格的详细介绍：0603：换算为公制是1005，即表示LED元件的长度是1.0mm，宽度是0.5mm。

行业简称1005，英制叫法是0603.0805：换算为公制是2125，即表示LED元件的长度是2.0mm，宽度是1.25mm.行业简称2125，英制叫法是0805.1210：换算为公制是3528，即表示LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528，英制叫法是1210.5050：这是公制叫法，即表示LED元件的长度是5.0mm，宽度是5.0mm。

行业简称5050.led T8 1200mm 中T8指的是T8灯管；T8是灯管的型号。

目前常见的照明灯管型号有T8、T5、T4。

T8灯管就是我们最常见及常用的照明灯管，几乎每个家庭都有在用的；而T5、T4型号的灯管就常是用在商业照明或做现成灯箱来用。

它们间的区别是灯管的直径不同。

T8灯管的直径是25mm，T5灯管的直径是16mm，T4灯管的直径是12mm。

对于led T8 1200mm 中的整体意思是:led灯制作成的T8灯管，长度为1200mm。

日光灯T8、T5、T4区别及灯管长度、功率说明

日光灯T8、T5、T4区别及灯管长度、功率说明日光灯规格：T8、T5、T4区别及灯管长度、功率说明常用的日光灯规格有T8、T5、T4灯管，企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格有T10、T12。

"T"，代表“Tube”，表示管状的，T后面的数字表示灯管直径。

T8就是有8个“T”，一个“T”就是1/8英寸。

一英寸等于25.4毫米。

那么每一个“T”就是25.4÷8＝3.175mmT12灯管的直径就是(12/8)×25.4＝38.1 mmT10灯管的直径就是(10/8)×25.4＝31.8mmT8灯管的直径就是(8/8)×25.4＝25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm）常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm; 40w长1230mm)T5灯管的直径就是(5/8)×25.4＝16 mm (注：统一宽度23.5mm、高度39mm）常用的日光灯长度与功率：(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）常用的日光灯长度与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)T3.5灯管的直径就是(3.5/8)×25.4＝11.1 mmT2灯管的直径就是(2/8)×25.4＝6.4 mmLed日光灯管是依照普通日光灯规格制造的，其规格大至相同，可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能，有利于节省更换的成本。

T8、T5、T4区别及灯管长度、功率说明

日光灯规格：T8、T5、T4区别及灯管长度、功率说明常用的日光灯规格有T8、T5、T4灯管，企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格有T10、T12。

"T"，代表“Tube”，表示管状的，T后面的数字表示灯管直径。

T8就是有8个“T”，一个“T”就是1/8英寸。

一英寸等于25.4毫米。

那么每一个“T”就是25.4÷8＝3.175mm T12灯管的直径就是(12/8)×25.4＝38.1 mmT10灯管的直径就是(10/8)×25.4＝31.8mmT8灯管的直径就是(8/8)×25.4＝25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm）常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm;40w长1230mm)T5灯管的直径就是(5/8)×25.4＝16 mm (注：统一宽度23.5mm、高度39mm）常用的日光灯长度与功率：(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）常用的日光灯长度与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)T3.5灯管的直径就是(3.5/8)×25.4＝11.1 mmT2灯管的直径就是(2/8)×25.4＝6.4 mmLed日光灯管是依照普通日光灯规格制造的，其规格大至相同，可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能，有利于节省更换的成本。

T4灯管T5灯管区别灯管型号“T”的含义及t4灯管t5灯管区别先说说灯管型号中的“T”后面数字代表意义大家经常使用的荧光灯管，现在常用的是T8、T5、T4灯管，前两年常用的有T10、T12。

led灯管尺寸标准

LED灯管尺寸标准
LED灯管是一种广泛应用于照明和显示领域的电子气体放电灯管，其尺寸标准通常由制造商制定。

以下是一些常见的LED灯管尺寸标准：
1. 长度：LED灯管的长度通常以毫米（mm）为单位进行测量，常见的长度包括600mm、1200mm、1800mm等。

2. 直径：LED灯管的直径通常以毫米（mm）为单位进行测量，常见的直径包括8mm、10mm、12mm等。

3. 电压：LED灯管的电压通常以伏特（V）为单位进行测量，常见的电压包括12V、24V、36V等。

4. 功率：LED灯管的功率通常以瓦特（W）为单位进行测量，常见的功率包括5W、10W、20W等。

需要注意的是，不同型号和品牌的LED灯管尺寸标准可能存在差异，具体的标准应根据实际应用的要求进行确定。

此外，LED灯管的尺寸标准还包括灯管的形状、灯珠排列方式、散热方式等方面的要求，这些因素也会影响LED灯管的尺寸。

什么是T8、T5、T4灯管？及LED灯管规格、长度与功率

本文由137661944贡献doc文档T8、T5、T4 灯管及 LED 灯管规格、长度与功率、、灯管规格、<br />以下收集整理灯管参数属性，以方便广大设计师了解并使用。

规格直径：规格直径：常用的是 T8、T5、T4 灯管，还有 T10、T12。

那么，这个“T”代表“Tube”，表示这个东西是管状的, T 后面的数字表示灯管直径。

每一个“T”就是 1/8 英寸，一英寸等于 25.4 mm。

那么每一个“T”就是 25.4÷8＝3.175mm，那么 T8 灯管的直径就是 25.4mm。

T12 灯管的直径就是(12/8)×25.4＝38.1 mm T10 灯管的直径就是(10/8)×25.4＝31.8mm T8 灯管的直径就是(8/8)×25.4＝25.4mm (T8 的刚好是直径一英寸的灯管) T5 灯管的直径就是(5/8)×25.4＝16 mm T4 灯管的直径就是(4/8)×25.4＝12.7 mm 其他灯管的管径尺寸依此类推： T3.5 直径 11.1 mm T2 直径 6.4 mm 长度与功率：长度与功率： T8 灯管的长度(注：统一宽度 39mm、高度 52mm） 20w 长 620mm; 30w 长 926mm; 40w 长 1230mm; T5 灯管的长度(注：统一宽度 23.5mm、高度 39mm） 8w 长 310mm; 14w 长 570mm; 21w 长 870.5mm; 28w 长 1170.5mm; 35w 长 1475mm; T4 灯管的长度(注：统一宽度 21mm、高度 32mm） 8w 长 341mm; 12w 长 443mm; 16w 长 487mm; 20w 长 534mm; 22w 长 734mm; 24w 长 874mm; 26w 长1025mm; 28w 长 1172mm; T5 和 T4，T8 有啥区别呢，有啥区别呢? 理论上，越细的灯管效率越高，也就是说相同瓦数发光越多。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T8
以下收集整理灯管参数属性，以方便广大设计师了解并使用。
规格直径：
常用的是T& T5、T4灯管，还有T10、T12。那么的数字表示灯管直径。
每一个“T”就是1/8英寸，一英寸等于25.4 mm。那么每一个“T”就是25.4-8
=3.175mm，那么T8灯管的直径就是25.4mm。
一般家庭常用:
20W长度64cm 640mm
30W长度96cm 960mm
40W长度128cm 1280mm
色温
色温是以绝对温度K来表示。
不同的色温会引起人们在情绪上不同的反应，
色温三类：
a .暖色光：暖色光的色温在3300K以下，.暖色光与白炽灯光色相近，红光成分较 多，给人以温暖、健康、舒适的感觉，适用于家庭、住宅、宿舍、医院、宾馆等场 所，或温度比较低的地方。
女口：T8YZ36RR表示的是管径1英寸，功率36W,日光色普通直管型荧光灯。
（如直接用公制尺寸表示玻管直径，上例也可标为YZ36RR26表示管径为26mm）
LED灯管
LED日光灯管是采用CREE与AOD超高亮LED白光作为发光光源，外壳为亚克力/铝
T12灯管的直径就是(12/8) X25.4=38.1 mm
T10灯管的直径就是(10/8) X25.4=31.8mm
T8灯管的直径就是(8/8) X25.4=25.4mm (T8的刚好是直径一英寸的灯管)
T5灯管的直径就是(5/8) X25.4=16mm
T4灯管的直径就是(4/8) X25.4=12.7 mm
T4都采用了微型支架的形式出售，就是镇流器含在支架的微型空间里面，这种镇流 器的效率和质量一般都不大好,导致应该很高效率的灯管反而不如常规的T8灯管 亮，寿命方面也有点打折。尽管如此，实际使用中，细的灯管容易隐蔽，使用场合 也灵活，这也就是为什么T5、T4光管得到设计师们使用最多的原因吧。
家庭常用灯管及特点
D：电子式（电感式自镇流灯符号省略）
注：国外（IEC）表示方法为：PS:预热启动RS:快速启动，S:热阴极单插脚
式瞬时启动。国外产品常用此类符号。
2）表示灯的玻管直径的符号
用TX表示灯的玻管直径。其中，T:指管型玻管；X:指玻管直径的，为X/8
英寸。
例：T12表示玻管直径为12／8英寸。目前，国内型号命名中可直接用公制尺 寸表示玻管直径。
3）表示灯的色温的符号
RR：表示日光色（色温6500K）
RZ：表示中性白色（色温5000K）
RL：表示冷白色（色温4000K）
RB：表示白色（色温3500K）
RN：表示暖白色（色温3000K）
RD：表示白炽灯色（色温2700K）
4）其它符号
CE：表示无线电骚扰符合要求。
此外，灯管上还会有额定电压和功率等技术参数。
色温越高越接近蓝色光通量就低了。其实，光谱总能量是不低的，色温越低越接近 红色
可以简单的理解为，色温越高（偏蓝） ，其波长越短（555nm以下），人眼对光的敏 感度越低。而光通量是和人眼感知有关系的。人眼接受到的光越少，光通量就越低。
如：T5属节能灯，常见的大多是接近日光色，T8属老式荧光灯，常见的大多是暖色
光。
灯管出现的符号 除了上以上对灯管参数基本了解外，我国荧光灯管上打印的标志，除各生产企业或 经销商的品牌标志及序号外，常出现的符号有表示荧光灯的种类、玻管直径及色温
等，其含意如下：
1 ）表示荧光灯种类的符号
YDN：表示单端内启动荧光灯
YDW：表示单端外启动荧光灯
YH：表示环形荧光灯
YPz：表示普通照明用自镇流荧光灯
b .暖白光：又叫中间色，它的色温在3300K- 5300K之间。.暖白光光线柔和，使人 有愉快、舒适、安祥的感觉，适用于商店、医院、办公室、饭店、餐厅、候车室等 场所。
c .冷色光：又叫日光色，它的色温在5300K以上，光源接近自然光，有明亮的感觉, 使人精力集中，适用于办公室、会议室、教室、绘图室、设计室、图书馆的阅览室、 展览橱窗等场所。
28w长1170.5mm;
35w长1475mm;
T4灯管的长度（注：统一宽度21mm高度32mm
8w长341mm;
12w长443mm;
16w长487mm;
20w长534mm;
22w长734mm;
24w长874mm;
26w长1025mm;
28w长1172mm;
T5和T4,T8有啥区另I」呢?
理论上，越细的灯管效率越高，也就是说相同瓦数发光越多。为了节约成本，T5、
其他灯管的管径尺寸依此类推：
T3.5直径11.1 mm
T2直径6.4 mm
长度与功率：
T8灯管的长度（注：统一宽度39mm高度52mm20w长620mm;
30w长926mm;
40w长1230mm;
T5灯管的长度（注：统一宽度23.5mm高度39mr）i
8w长310mm;
14w长570mm;
21w长870.5mm;
