XX公司企业规范编号xxxx-xxxx汽车设计-汽车密封条设计校核规范XXXX发布汽车密封条设计校核规范1范围该设计规范适用于轿车的密封系统开发。

主要介绍一般密封条分类及各部分的密封件对整车性能的要求，分析密封系统对整车性能的影响及密封条失效模式的典型特征，通过该设计规范的介绍，为汽车密封系统的设计开发提供指导。

2术语和定义2.1 主要目的2.1.1 密封系统的设计需要满足哪些方面的要求，包括法规要求、设计目标要求等；2.1.2 密封系统的设计应该遵循哪些规律性的东西，尤其是设计细节和经验值。

2.2 主要内容2.2.1 密封系统法规要求和设计目标要求；2.2.2 密封条截面的解析；2.2.3 密封系统校核、潜在失效模式校核规范。

3密封条设计要求3.1 法规要求QC/T 476 客车防雨密封性限值及试验方法QC/T 639 汽车用橡胶密封条QC/T 641 汽车用塑料密封条QC/T 643 车辆用密封条的污染性试验方法3.2 性能要求性能主要需满足以下要求：整车防尘防雨性能要求；整车NVH性能要求，包括风噪、路噪、静态漏气量等；车门关闭力要求：一般要求关闭速度V为0.8～1.2m/s；整车外观要求。

4密封条结构设计4.1 密封系统的布置车身密封主要作用是为了保证车外的尘、沙、雨、雪不进入车内，同时，使车内的噪声降到一个较低的水平，一般情况车身密封条系统布置见下图：图1 轿车车门密封条4.2密封条种类和样式4.2.1轿车车门密封条：门框密封条：主要由密实胶基体和海绵胶泡管组成；密实胶内含有金属骨架，以加强定型与固定作用；海绵胶泡管有受压变形、卸压反弹的功能，保证关门时的密封作用；此外，唇边部分有装饰作用，如由彩色胶构成或贴有织物，色彩更加美观；门洞密封条：结构为全海绵胶泡管，或密实胶基底与海绵胶组合；同门框密封条配合使用，以增加车门与车体的密封作用图2 轿车车门密封条4.2.2轿车车窗密封条：车窗玻璃泥槽：由不同硬度密实胶组成，可嵌入骨架保证尺寸匹配性能；不同方向唇边的植绒不仅降低玻璃与胶条间的滑动摩擦，而且有助于减小噪音；车窗内外侧条：由纯胶，或同塑料件复合构成，除以植绒降低同玻璃间摩擦之外，还有装饰作用；前后风挡密封条：由纯胶型条围接而成，在风窗玻璃同车体间保证固定密封作用图3 轿车车窗密封条4.2.3轿车前后盖密封条：发动机盖密封条：由纯海绵胶泡管，或同密实胶复合构成，用于罩壳同车身前部的密合密封。

汽车设计-发动机盖（罩）性能校核规范模板发动机盖（罩）性能校核规范1范围本规范定义了发动机盖性能设计校核工作的内容及要求。

本规范适用于公司轿车、SUV等新车型开发的发动机盖性能设计校核工作。

2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本规范。

2003/102/EC 欧洲行人碰撞保护技术指令3对于产品设计的校核要求3.1 结构性能3．1.1 模态频率图1 发动机盖一阶模态图2 发动机盖二阶模态边界条件——自由，无约束。

试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。

目标一阶自由模态≥20Hz。

3．1.2 扭转刚度图3 扭转刚度约束条件图4 扭转刚度分析结果试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。

目标>120 N.m/°3．1.3 横向刚度图5 横向刚度约束条件图6 横向刚度分析结果试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。

目标≥150 N/mm。

3．1.4 铰链安装点刚度图7 铰链安装点刚度约束条件图8 铰链安装点刚度分析结果试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。

目标>1000 N/mm3．1.5 锁钩安装点刚度图9 锁钩安装点刚度约束条件图10 锁钩安装点刚度分析结果试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。

汽车通用密封工艺规范一、技术要求1密封条应按经规定程序批准的图样及技术文件制造，并应符合本标准的规定。

2密封条工作温度为-40 ℃～80 ℃。

3材料要求3.1 密封条用材料类别应符合表1的规定。

表1 密封条用材料类别4、橡胶密封条胶料性能按此标准执5、外观质量按照以下要求执行密实胶密封条外观质量海绵胶密封条外观质量6、未注公差尺寸的极限偏差6.1密实胶密封条尺寸公差6.1.1密实胶密封条截面尺寸公差密实胶密封条截面尺寸公差按此表进行，其中装配尺寸公差按E2级，非装配尺寸公差按E3级规定；密实胶密封条截面尺寸公差（单位：mm）6.1.2密实胶密封条长度尺寸公差实心橡胶密封条长度尺寸公差按此表进行，其中接角、接头产品按L1级。

密实胶密封条长度公差（单位：mm）6.2海绵橡胶密封条尺寸公差6.2.1海绵橡胶密封条截面尺寸公差，安装尺寸按G1执行，非安装尺寸依照G3执行。

海绵橡胶截面尺寸公差（单位：mm）6.2.2海绵橡胶密封条的长度公差，依照G2执行。

海绵橡胶制品长度公差（单位：mm）6.2.3海绵橡胶接角的长度公差。

海绵橡胶接角部分长度公差（单位：mm）6.3海绵类密封条的尼龙扣钉孔距偏差按±1.5mm，排气孔距偏差按±10mm。

6.4密封条冲孔、冲槽、端头冲切尺寸偏差按GB/T 3672.1表7中EC2级的规定。

7、成品性能要求7.1橡胶密封条成品性能橡胶密封条成品性能8. 供方提供的产品需要满足法律、法规要求。

a) 禁限用有害物质：标准符合Q/CC JT098-2008《汽车产品中有毒有害物质的限量要求》中关于铅、镉、汞、六价铬、PBB、PBDE的限值要求。

汽车产品中有毒有害物质的详细检测方法依照IEC 62321、DIN3314执行。

试验周期为：“不定期抽检”。

b)针对内饰非金属件气味散发性应符合Q/CC JT001-2009《汽车内饰材料气味散发性试验方法和限值》中4级要求。

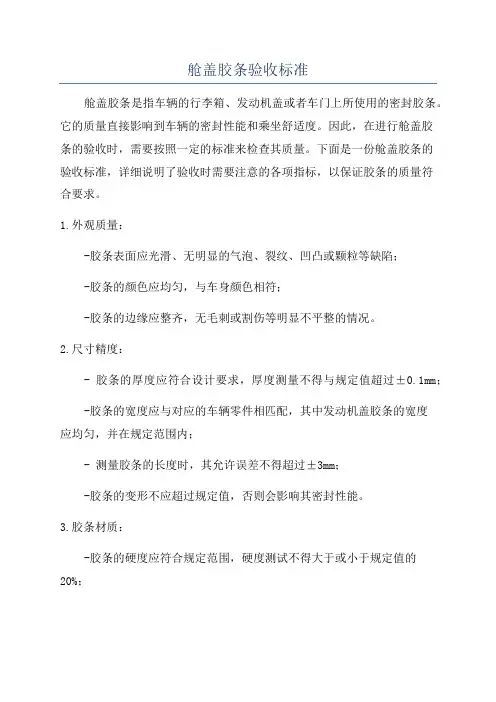

舱盖胶条验收标准舱盖胶条是指车辆的行李箱、发动机盖或者车门上所使用的密封胶条。

它的质量直接影响到车辆的密封性能和乘坐舒适度。

因此，在进行舱盖胶条的验收时，需要按照一定的标准来检查其质量。

下面是一份舱盖胶条的验收标准，详细说明了验收时需要注意的各项指标，以保证胶条的质量符合要求。

1.外观质量：-胶条表面应光滑、无明显的气泡、裂纹、凹凸或颗粒等缺陷；-胶条的颜色应均匀，与车身颜色相符；-胶条的边缘应整齐，无毛刺或割伤等明显不平整的情况。

2.尺寸精度：- 胶条的厚度应符合设计要求，厚度测量不得与规定值超过±0.1mm；-胶条的宽度应与对应的车辆零件相匹配，其中发动机盖胶条的宽度应均匀，并在规定范围内；- 测量胶条的长度时，其允许误差不得超过±3mm；-胶条的变形不应超过规定值，否则会影响其密封性能。

3.胶条材质：-胶条的硬度应符合规定范围，硬度测试不得大于或小于规定值的20%；-胶条的材质应具有一定的弹性，能够在关闭时确保车门、行李箱或发动机盖与车身良好贴合；-胶条应具有一定的耐磨性和耐候性，能够在各种气候条件下长期使用而不出现老化现象。

4.安装质量：-胶条应正确地安装在相应的车辆零件上，且无松动现象；-胶条与车身之间的贴合应均匀，无明显缝隙或漏风现象；-在关闭车门、行李箱或发动机盖时，胶条能够紧密地贴合车身，确保良好的密封性能。

5.功能测试：-在关闭车门、行李箱或发动机盖后，应进行多次开合测试，以确保胶条的弹性和贴合性能良好；-在不同气候条件下，如高温、低温或潮湿环境下，观察胶条是否出现老化、变形、龟裂等现象。

通过以上的验收标准，可以判断出舱盖胶条是否符合质量要求。

只有通过严格的验收才能保证车辆的密封性能和乘坐舒适度，提高驾驶安全性和乘坐舒适度。

密封条设计规范Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT密封条设计规范密封条设计规范1范围本标准规定了汽车密封条技术规范.本标准适用于产品开发.2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB/T3672橡胶制品的公差GB7529模压和压出橡胶制品外观质量的一般规定GB/T12422客车门窗用植绒密封条GB/T12423客车门窗用塑料密封条QC/T639-2004汽车用橡胶密封条QC/T641-2005汽车用塑料密封条HG/T3088车辆门窗橡胶密封条3术语PVC：聚氯乙烯EPDM：三元乙丙橡胶4目标性能4.1填充间隙；4.2吸收、降低振动；4.3隔绝噪声，防止水、尘埃等向车内渗透，保持乘坐舒适性；4.4向活动零部件提供移动通道；4.5 弥补钣金制造及装配中的误差； 4.6 降低风雨噪声； 4.7 起外观装饰作用。

5 设计方法5.1 密封条分类密封条按照安装位置分四类：门密封条、门框密封条、发动机舱密封条、车窗内外夹条、顶盖密封条。

5.2 材料选择车窗内外夹条（车门玻璃内外夹条/三角窗玻璃/前风窗玻璃/后风窗玻璃密封条）的材料一般为：PVC ；车身其它部位密封条材料一般都为EPDM 。

5.3 密封条开发流程图常规密封条设计优选断面图1图2尾门车身钣金后侧围内饰板 背门内饰板外夹条车窗玻璃车门腰线加强板车门外板车门内板车门腰线加强板车门内饰板车玻璃内夹条顶盖密封条侧围外板侧围外板顶盖卡接结构顶盖外板顶盖边梁内板图3图4安装方式：卡扣图5 车门外板侧围外板车门内板门密封条车门内饰板侧围内饰板密封条安装钣金车门锁扣车门内板门框密封条图6图7后三角窗玻璃侧围内饰板玻璃尼槽导轨 后门玻璃后三角窗玻璃密封条发动机盖板前保进气栅发动机前密封条卡扣图8图96 尺寸及外观要求 尺寸要求3672中表2中E2级执行； 3672中表2中E2级执行； 3672中表2中E2级的下偏差执行。

汽车传动系统密封条技术规范1. 引言本技术规范旨在确保汽车传动系统密封条的质量和性能，以提高汽车传动系统的可靠性和安全性。

2. 适用范围本技术规范适用于所有安装在汽车传动系统中的密封条，包括但不限于转向系统、传动轴和传动箱等部件的密封条。

3. 技术要求3.1 密封材料的选择- 密封材料应具有良好的耐热性和耐磨损性，以确保在高温和高摩擦环境下的可靠性。

- 密封材料应符合相关国家和行业标准，并提供相关质量证明文件。

3.2 密封性能要求- 密封条应具有良好的封闭性能，能够有效防止液体或气体的泄漏。

- 密封条在不同工作条件下（如高温、低温、高压、低压）应保持稳定的密封性能。

3.3 安装要求- 密封条的安装应符合相关设计要求，并采用适当的安装工艺和设备。

- 安装过程中，应严格控制安装力度，避免损坏密封条或导致密封性能下降。

4. 检测方法4.1 外观检测- 密封条的外观应平整、无明显划痕、裂纹或变形等缺陷。

- 外观检测可以采用目视检查、显微镜检查或其他适用的检测方法。

4.2 密封性能检测- 密封条的密封性能可以通过压力测试、真空测试或其他适用的密封性能测试方法进行检测。

5. 质量控制5.1 原材料质量控制- 密封材料的采购应严格执行供应商审核和质量控制程序。

- 原材料应符合相关标准要求，并提供相关质量证明文件。

5.2 生产过程控制- 密封条的制造过程应进行严格的质量控制，确保每个生产环节符合要求。

- 生产过程中应定期进行产品抽样检测，确保产品质量稳定可靠。

6. 技术文件和档案6.1 技术文件- 各生产企业应建立密封条产品的技术文件，包括相关设计、质量控制和测试方法等内容。

- 技术文件应按照相关法律法规要求归档保存。

6.2 档案管理- 生产企业应建立和维护密封条产品的档案管理体系，确保档案的完整性和准确性。

- 档案应按照相关法律法规要求进行保存和管理。

7. 术语和定义本技术规范中的术语和定义遵循相关国家和行业标准的规定。

XX公司企业规范编号XXXX-XXXX汽车设计-发动机盖（罩）性能校核规范模板XXXX发布发动机盖（罩）性能校核规范1 范围本规范定义了发动机盖性能设计校核工作的内容及要求。

本规范适用于公司轿车、SUV 等新车型开发的发动机盖性能设计校核工作。

2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有修 改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是 否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本规范。

2003/102/EC 欧洲行人碰撞保护技术指令3 对于产品设计的校核要求3. 1结构性能 3. 1.1模态频率边界条件一一自由，无约束。

试验样件要求一具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。

目标一阶自由模态M20Hz 。

3. 1.2扭转刚度图1发动机盖一阶模态 Min=2^39E-O2 Nccfeei3EB1OI2E4O1 fiOWE«<Xl 6019E4O3 MFEQD 2 OREO 2 114EXC 1迹旳1 —1 XQG*O1KVi< = 13J1E*01 PSde 16?7UMn = 2 114EXQ 冷de 12紳Cortour Pint Displ»ement(t^9)Analyse stem W-2.V7EXJ!3JX-KJ1«-192疋如 —1G5^tOfI.377E401 1 1O2E-K31•8 27^-KJO5 52壬⑷0 2.77 壬 ・-2 33^-02■ hb rosdt2 477EKJ1N0(fe -5J40图2发动机盖二阶模态图3扭转刚度约束条件图4扭转刚度分析结果试验样件要求一具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。
