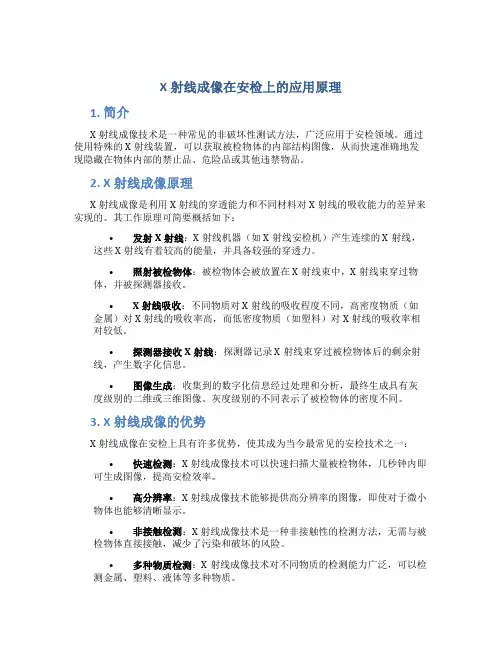

X射线成像在安检上的应用原理1. 简介X射线成像技术是一种常见的非破坏性测试方法，广泛应用于安检领域。

通过使用特殊的X射线装置，可以获取被检物体的内部结构图像，从而快速准确地发现隐藏在物体内部的禁止品、危险品或其他违禁物品。

2. X射线成像原理X射线成像是利用X射线的穿透能力和不同材料对X射线的吸收能力的差异来实现的。

其工作原理可简要概括如下：•发射X射线：X射线机器（如X射线安检机）产生连续的X射线，这些X射线有着较高的能量，并具备较强的穿透力。

•照射被检物体：被检物体会被放置在X射线束中，X射线束穿过物体，并被探测器接收。

•X射线吸收：不同物质对X射线的吸收程度不同，高密度物质（如金属）对X射线的吸收率高，而低密度物质（如塑料）对X射线的吸收率相对较低。

•探测器接收X射线：探测器记录X射线束穿过被检物体后的剩余射线，产生数字化信息。

•图像生成：收集到的数字化信息经过处理和分析，最终生成具有灰度级别的二维或三维图像。

灰度级别的不同表示了被检物体的密度不同。

3. X射线成像的优势X射线成像在安检上具有许多优势，使其成为当今最常见的安检技术之一：•快速检测：X射线成像技术可以快速扫描大量被检物体，几秒钟内即可生成图像，提高安检效率。

•高分辨率：X射线成像技术能够提供高分辨率的图像，即使对于微小物体也能够清晰显示。

•非接触检测：X射线成像技术是一种非接触性的检测方法，无需与被检物体直接接触，减少了污染和破坏的风险。

•多种物质检测：X射线成像技术对不同物质的检测能力广泛，可以检测金属、塑料、液体等多种物质。

4. X射线成像在安检领域的应用X射线成像技术在安检领域具有广泛的应用，以下是几个典型的应用场景：4.1 行李箱检查•快速检测：X射线成像技术可以快速扫描行李箱，提供行李箱内部物体的清晰图像。

安检人员可以通过这些图像判断是否有危险物品。

•自动识别：X射线成像设备通常会配备图像处理软件，可以自动标记出可能的危险物品，提高安检效率。

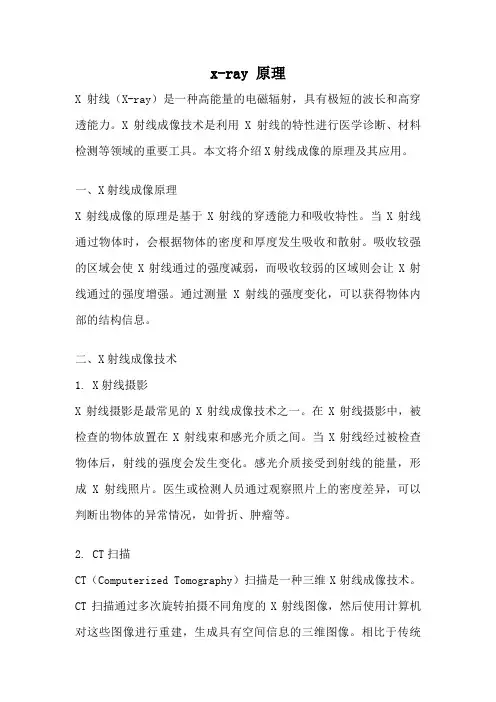

x-ray 原理X射线（X-ray）是一种高能量的电磁辐射，具有极短的波长和高穿透能力。

X射线成像技术是利用X射线的特性进行医学诊断、材料检测等领域的重要工具。

本文将介绍X射线成像的原理及其应用。

一、X射线成像原理X射线成像的原理是基于X射线的穿透能力和吸收特性。

当X射线通过物体时，会根据物体的密度和厚度发生吸收和散射。

吸收较强的区域会使X射线通过的强度减弱，而吸收较弱的区域则会让X射线通过的强度增强。

通过测量X射线的强度变化，可以获得物体内部的结构信息。

二、X射线成像技术1. X射线摄影X射线摄影是最常见的X射线成像技术之一。

在X射线摄影中，被检查的物体放置在X射线束和感光介质之间。

当X射线经过被检查物体后，射线的强度会发生变化。

感光介质接受到射线的能量，形成X射线照片。

医生或检测人员通过观察照片上的密度差异，可以判断出物体的异常情况，如骨折、肿瘤等。

2. CT扫描CT（Computerized Tomography）扫描是一种三维X射线成像技术。

CT扫描通过多次旋转拍摄不同角度的X射线图像，然后使用计算机对这些图像进行重建，生成具有空间信息的三维图像。

相比于传统X射线摄影，CT扫描可以提供更详细的断层图像，对于复杂病变的检测和定位更加准确。

3. X射线衍射X射线衍射是一种通过测量物质晶格中原子的排列来研究材料结构的方法。

当X射线通过晶体时，会发生衍射现象。

通过测量衍射角度和强度，可以推断出晶体内原子的排列方式和间距。

X射线衍射技术在材料科学、结晶学等领域有着广泛的应用。

三、X射线成像的应用1. 医学诊断X射线成像技术在医学诊断中有着广泛的应用。

通过X射线摄影和CT扫描可以检测骨骼、器官和软组织的异常情况，如骨折、肿瘤、感染等。

此外，X射线还可以用于导管放置、血管造影等介入性操作的引导。

2. 安全检查X射线成像技术在安全检查中发挥着重要作用。

例如，机场安检中使用的行李X射线机可以检测行李中是否存在危险物品。

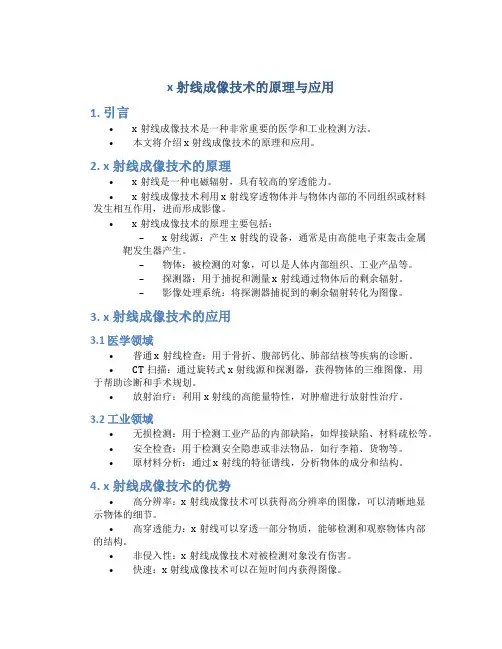

x射线成像技术的原理与应用1. 引言•x射线成像技术是一种非常重要的医学和工业检测方法。

•本文将介绍x射线成像技术的原理和应用。

2. x射线成像技术的原理•x射线是一种电磁辐射，具有较高的穿透能力。

•x射线成像技术利用x射线穿透物体并与物体内部的不同组织或材料发生相互作用，进而形成影像。

•x射线成像技术的原理主要包括：–x射线源：产生x射线的设备，通常是由高能电子束轰击金属靶发生器产生。

–物体：被检测的对象，可以是人体内部组织、工业产品等。

–探测器：用于捕捉和测量x射线通过物体后的剩余辐射。

–影像处理系统：将探测器捕捉到的剩余辐射转化为图像。

3. x射线成像技术的应用3.1 医学领域•普通x射线检查：用于骨折、腹部钙化、肺部结核等疾病的诊断。

•CT扫描：通过旋转式x射线源和探测器，获得物体的三维图像，用于帮助诊断和手术规划。

•放射治疗：利用x射线的高能量特性，对肿瘤进行放射性治疗。

3.2 工业领域•无损检测：用于检测工业产品的内部缺陷，如焊接缺陷、材料疏松等。

•安全检查：用于检测安全隐患或非法物品，如行李箱、货物等。

•原材料分析：通过x射线的特征谱线，分析物体的成分和结构。

4. x射线成像技术的优势•高分辨率：x射线成像技术可以获得高分辨率的图像，可以清晰地显示物体的细节。

•高穿透能力：x射线可以穿透一部分物质，能够检测和观察物体内部的结构。

•非侵入性：x射线成像技术对被检测对象没有伤害。

•快速：x射线成像技术可以在短时间内获得图像。

5. x射线成像技术的发展趋势•数字化：x射线成像技术越来越多地采用数字化处理，可以实现图像的存储、传输和分析。

•多模态成像：将x射线成像技术与其他成像技术结合，可以获得更全面和准确的信息。

•低剂量成像：针对x射线辐射对人体的潜在危害，研究人员正在努力降低x射线成像的辐射剂量。

•自动化：利用计算机和人工智能等技术，实现x射线成像的自动化处理和分析。

6. 结论•x射线成像技术是一种重要的医学和工业检测方法，应用广泛且不断发展。

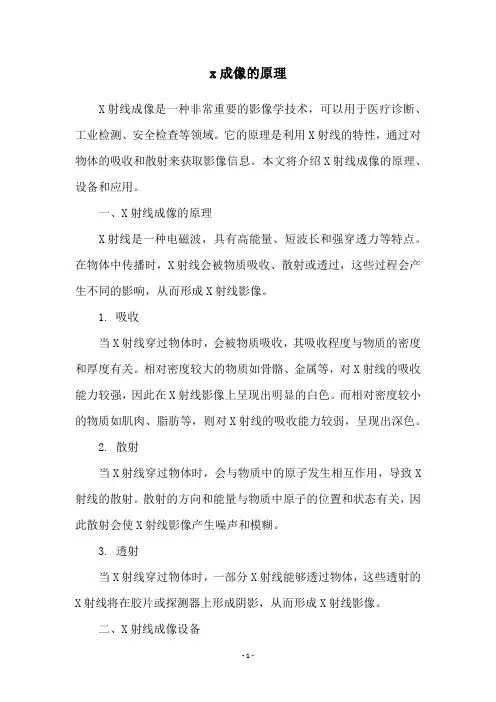

x成像的原理X射线成像是一种非常重要的影像学技术，可以用于医疗诊断、工业检测、安全检查等领域。

它的原理是利用X射线的特性，通过对物体的吸收和散射来获取影像信息。

本文将介绍X射线成像的原理、设备和应用。

一、X射线成像的原理X射线是一种电磁波，具有高能量、短波长和强穿透力等特点。

在物体中传播时，X射线会被物质吸收、散射或透过，这些过程会产生不同的影响，从而形成X射线影像。

1. 吸收当X射线穿过物体时，会被物质吸收，其吸收程度与物质的密度和厚度有关。

相对密度较大的物质如骨骼、金属等，对X射线的吸收能力较强，因此在X射线影像上呈现出明显的白色。

而相对密度较小的物质如肌肉、脂肪等，则对X射线的吸收能力较弱，呈现出深色。

2. 散射当X射线穿过物体时，会与物质中的原子发生相互作用，导致X 射线的散射。

散射的方向和能量与物质中原子的位置和状态有关，因此散射会使X射线影像产生噪声和模糊。

3. 透射当X射线穿过物体时，一部分X射线能够透过物体，这些透射的X射线将在胶片或探测器上形成阴影，从而形成X射线影像。

二、X射线成像设备X射线成像设备主要包括X射线管、滤光器、样品台、探测器等部分。

1. X射线管X射线管是X射线成像设备的核心部分，它能够产生高能量的X 射线，并将其照射到样品上。

X射线管由阴极、阳极和玻璃外壳组成。

当电子从阴极射出时，会被阳极吸引，从而产生高速运动的电子流。

这些电子流会撞击阳极，产生X射线。

2. 滤光器滤光器是用来筛选X射线的部分能量，以便在样品表面产生适当的X射线强度。

不同的滤光器材料和厚度可以用于调节X射线的能量和强度。

3. 样品台样品台是用来支撑和定位样品的部分。

在医学成像中，样品台通常是一张床，可以调整高度和角度以适应不同的拍摄需求。

在工业检测中，样品台通常是一个夹具或夹具，可以固定样品以便进行检测。

4. 探测器探测器是用来接收X射线的部分，它可以将X射线转换为电信号，并将其发送到计算机上进行处理。

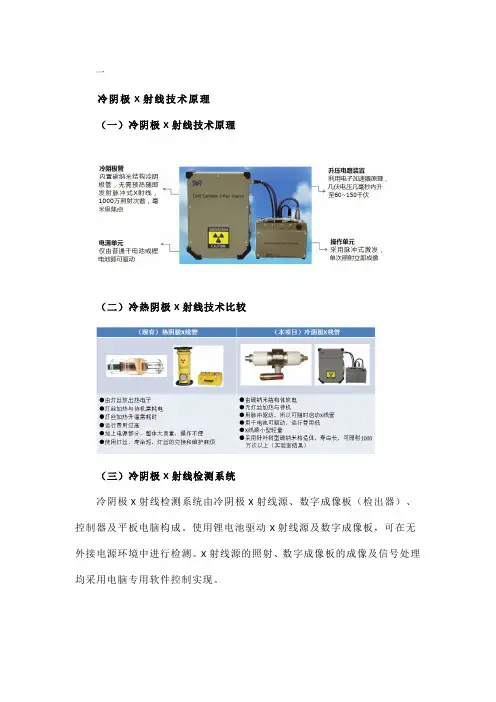

一冷阴极X射线技术原理（一）冷阴极X射线技术原理（二）冷热阴极X射线技术比较（三）冷阴极X射线检测系统冷阴极X射线检测系统由冷阴极X射线源、数字成像板（检出器）、控制器及平板电脑构成。

使用锂电池驱动X射线源及数字成像板，可在无外接电源环境中进行检测。

X射线源的照射、数字成像板的成像及信号处理均采用电脑专用软件控制实现。

（四）冷阴极X射线检测系统特点冷阴极X射线源主要采用针叶树型碳纳米构造的冷阴极X射线管，检测时，使用控制与升压电路施加高压脉冲使其瞬间激发出X射线，无需预热。

该系统配备先进的数字成像板结合图像信号处理等技术，做到即时拍片立刻成像，可快速获取X射线检测结果。

冷阴极X射线源因体积小重量轻，携带方便；辐射量小、仅需简单防护，无需加热、图像清晰度高等特点，使诸多至今无法实现的现场射线检测不仅成为可能，而且变得更加安全、方便、快捷、可靠，适用范围极广, 潜力巨大。

目前主要应用于火力发电管网检测、配管腐蚀及焊缝检测、高压输电线检测、电线端头线夹内部腐蚀检测、板板对接焊缝检测等。

（五）工业用冷阴极X射线检测产品放射源相关参数二冷阴极X射线及其工装技术的应用轨道工装冷阴极X射线数字检测仪携带轻便、成像快速，受到检验人员的认可，但在检测过程中设备拆装、固定、移动，需要大量的时间和人力，尤其是大面积管屏的检测，拍照成像一次的时间1秒，但拆装固定设备一次的时间最少在15分钟以上，反复的拆装过程，使得检验检验效率大打折扣。

快拆工装可单人操作，在3分钟内完成一次拆装过程，适合直径80mm以下任意材质管道的安装使用，电动轨道移动检测工装，适用于大面积管屏检测，可在15分钟内完成10次以上拍照过程，检测时间大大缩短，检测效率大幅提高。

（一）冷阴极数字射线及其轨道工装在受热面焊口检验的应用冷阴极X射线数字检测仪及其轨道工装体积小（厚度小于10cm），重量轻（小于10kg）、成像快速(每张图像小于2秒)、拍照位置移动时间小于2秒，高质量成像效果等优势，适用于炉内狭小空间管屏焊口缺陷的检测。

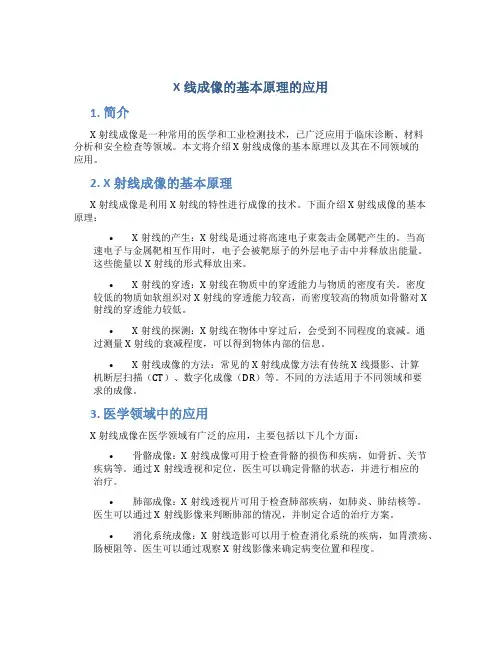

X线成像的基本原理的应用1. 简介X射线成像是一种常用的医学和工业检测技术，已广泛应用于临床诊断、材料分析和安全检查等领域。

本文将介绍X射线成像的基本原理以及其在不同领域的应用。

2. X射线成像的基本原理X射线成像是利用X射线的特性进行成像的技术。

下面介绍X射线成像的基本原理：•X射线的产生：X射线是通过将高速电子束轰击金属靶产生的。

当高速电子与金属靶相互作用时，电子会被靶原子的外层电子击中并释放出能量。

这些能量以X射线的形式释放出来。

•X射线的穿透：X射线在物质中的穿透能力与物质的密度有关。

密度较低的物质如软组织对X射线的穿透能力较高，而密度较高的物质如骨骼对X 射线的穿透能力较低。

•X射线的探测：X射线在物体中穿过后，会受到不同程度的衰减。

通过测量X射线的衰减程度，可以得到物体内部的信息。

•X射线成像的方法：常见的X射线成像方法有传统X线摄影、计算机断层扫描（CT）、数字化成像（DR）等。

不同的方法适用于不同领域和要求的成像。

3. 医学领域中的应用X射线成像在医学领域有广泛的应用，主要包括以下几个方面：•骨骼成像：X射线成像可用于检查骨骼的损伤和疾病，如骨折、关节疾病等。

通过X射线透视和定位，医生可以确定骨骼的状态，并进行相应的治疗。

•肺部成像：X射线透视片可用于检查肺部疾病，如肺炎、肺结核等。

医生可以通过X射线影像来判断肺部的情况，并制定合适的治疗方案。

•消化系统成像：X射线造影可以用于检查消化系统的疾病，如胃溃疡、肠梗阻等。

医生可以通过观察X射线影像来确定病变位置和程度。

4. 工业检测中的应用X射线成像在工业领域也有广泛的应用，主要包括以下几个方面：•材料分析：X射线成像可以用于检测材料的组成和结构。

通过观察X 射线影像，可以了解材料的内部缺陷、晶体结构等信息。

•焊接检测：X射线成像可用于检测焊接接头的质量。

通过观察X射线影像，可以判断焊接接头的缺陷和强度。

•汽车零部件检测：X射线成像可以用于检测汽车零部件的质量。

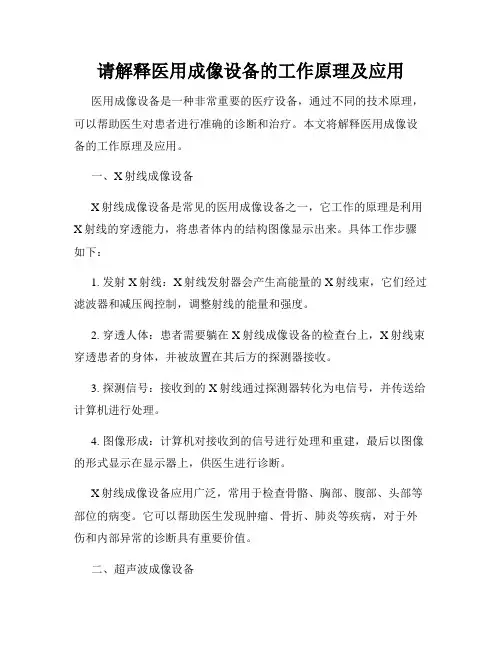

请解释医用成像设备的工作原理及应用医用成像设备是一种非常重要的医疗设备，通过不同的技术原理，可以帮助医生对患者进行准确的诊断和治疗。

本文将解释医用成像设备的工作原理及应用。

一、X射线成像设备X射线成像设备是常见的医用成像设备之一，它工作的原理是利用X射线的穿透能力，将患者体内的结构图像显示出来。

具体工作步骤如下：1. 发射X射线：X射线发射器会产生高能量的X射线束，它们经过滤波器和减压阀控制，调整射线的能量和强度。

2. 穿透人体：患者需要躺在X射线成像设备的检查台上，X射线束穿透患者的身体，并被放置在其后方的探测器接收。

3. 探测信号：接收到的X射线通过探测器转化为电信号，并传送给计算机进行处理。

4. 图像形成：计算机对接收到的信号进行处理和重建，最后以图像的形式显示在显示器上，供医生进行诊断。

X射线成像设备应用广泛，常用于检查骨骼、胸部、腹部、头部等部位的病变。

它可以帮助医生发现肿瘤、骨折、肺炎等疾病，对于外伤和内部异常的诊断具有重要价值。

二、超声波成像设备超声波成像设备利用了超声波在不同部位组织中传播速度不同的原理，通过声波的回波信号来生成图像。

其工作原理如下：1. 发射声波：超声波成像设备的探头会发射高频声波，并通过患者的皮肤传入体内。

2. 回波信号接收：声波在体内组织中传播时，会遇到不同的介质边界，部分声波会反射回来，这些回波信号被探头接收。

3. 信号处理：探头接收到的回波信号会转化为电信号，并传送给计算机进行处理。

4. 图像重建：计算机根据接收到的信号进行处理和分析，最终以图像的形式显示在显示器上。

超声波成像设备在产科、心脏病学、肝脏病学等领域具有广泛应用。

它可以帮助医生观察胎儿发育、检测心脏病变、评估肝脏病变等，是一种无创的成像手段。

三、磁共振成像设备磁共振成像设备是一种利用核磁共振原理来获取图像的设备。

其工作原理如下：1. 生成磁场：磁共振成像设备通过产生强大的恒定磁场，使人体内的水分子的核自旋进入平衡态。
