爱立信GSM到LTE重选配置操作手册一、设置原则1.基于优先级的小区重选将不同的无线接入技术划分优先级,优先级可以为0-7,0为最低级别,7为最高级别。
GSM优先级2,TD-SCDMA优先级为4,LTE优先级为52.最小接入电平LTE为-124dBm,重选到LTE门限-116dBmTDS-CDMA最小接入电平-99dBm,重选到TDS-CDMA门限-91dBm3.起始测量门限及重选时延对于高于GSM的TD-SCDMA和LTE一直进行测量,满足重选条件的时间为5S二、测量算法及重选算法1.TD-S频点测量算法:S_non-serving_TDD = “measured RSCP value” – QRXLEVMINU2.LTE频点测量算法:S_non-serving_E-UTRAN = “measured RSRP value” –QRXLEVMINE3.小区重选至TD-SCDMA(高优先级)的条件 S_non-serving_TDD > HPRIOTHR4.小区重选至LTE(高优先级)的条件 S_non-serving_E-UTRAN > HPRIOTHR三、参数含义PRIOCR:基于优先级的小区重选功能是否开启(ON为开启OFF为关闭);RATPRIO:2/3/4G频点优先级,取值范围:0-7(0最低,7最高);QRXLEVMINU:TD-S频点接入最低电平(RSCP),邻小区(0~31=-119~-57dBm步长2dB);QRXLEVMINE:LTE频点接入最低电平(RSRP),邻小区(0~31=-140~-78dBm步长2dB);HPRIOTHR:高优先级频点重选门限,邻小区;(0~31=0~62dB步长2dB);LPRIOTHR:低优先级频点重选门限,邻小区;(0~31=0~62dB步长2dB);MEASTH:启动异系统(TD-S/LTE)频点测量门限,指GSM服务小区。
(0~14=-98~-56dBm,步长3dB,15表示一测量);PRIOTHR:启动异系统(TD-S/LTE)重选门限,指GSM服务小区(0~14=0~28dB,步长2dB,15无限制)HPRIO:启动异系统(TD-S/LTE)重选偏置量,邻小区四、功能开启相关指令(红颜色字表示配置脚本过程中需要修改的参数)1.开启BSC级别GSM到LTE小区重选功能(现在全网已经开启)DBTSC:TAB=AXEPARS,NAME=CRESLTE,SETNAME=CME20BSCF,VALUE=1;2.增加及删除LTE测量频点RLEFC:CELL=xxx,EARFCN=38350,add;RLEFC:CELL=xxx,EARFCN=38350,rem;3.设置GSM侧参数RLSRC:CELL=xxx,RATPRIO=2,MEASTHR=15,PRIOTHR=0,HPRIO=0,TRES=0;注: RATPRIO=2为GSM优先级,MEASTHR=15表示对于高于GSM的异系统一直进行测量。
1、重要指令st cell!看小区状态st plug!看板件MOst SectorCarrier!查看载波st SectorEquipmentFunction!查看扇区st GpsSyncRef!看Gps参考时钟状态pr NtpServer!看eNodeB-OSS之间的时间同步(失步会导致时间不一致,告警呈现异常,统计文件出现问题)get Synchronization=1!看传输/GPS同步是否OK(失步会影响小区状态)cabx!看DUS RRU相关信息,驻波等信息invlr!看License授权信息invxb!/invxbtgr看光模块型号、速率、波长、光功率等get MimoSleepFunction!节能MO(节能时间、模式、门限等)st TermPointToENB!X2接口邻区链路st TermPointToMme!S1接口邻区链路get PmService!定义用于统计的counter管理ue-admitted print!看实时用户数run LTE_CHECK.MOS!查看S1接口IP信息(脚本放在自己文件夹下面)pmr-r1!看基站网优KPIcvls!看CV配置pr EUtranFrequency!4G邻区使用的频点(1650是1800频段,401/450/451是2100频段) pr UtranFrequency!3G邻区使用的频点(10713是2100频段)2、主要硬件MORiPort=DATA_1or RiPort=DATA_2!DUS侧光纤端口(接RRU)RiPort=A/B/C/D/E/F!RRU侧光纤端口(接DUS)RiLink=1/2/3!BBU-RRU尾纤hget rilink=!可以查询RRU是否并联还是串联RfPort=A/B/R!RRU侧跳线端口(A口,B口,R口)AuPort=1/2!天线面板侧跳线端口(1口,2口)RfBranch=1/2!RRU-天线面板之间的跳线(1通道,2通道)3、主要维护参数get^EUtranCellFDD earfcn.l|ChannelBandwidth!上下行频点和载波带宽get SectorEquipmentFunction configuredOutputPower|availableSectorPower!RRU扇区配置功率和实际获得功率get SectorCarrier maximumTransmissionPower|partOfSectorPower!最大载波功率(只读) get SectorCarrier noOf.xAntennas!天线T/R数目配置get mixedmode state!混模状态get0w state!RRU功率授权查询。
内部资料注意保存中国联通LTE无线参数优化指导手册网络公司运维部网络技术研究院2015年7月目录1 前言 62 参数配置及优化流程 63 基本参数配置 73.1 概述 73.2 小区配置 83.2.1 参数配置列表 83.2.2 参数详解及调整策略 83.3 天线配置 163.3.1 参数配置列表 163.3.2 参数详解及调整策略 163.3.3 LTE多天线参数配置策略 17 3.4 功率配置 183.4.1 参数配置列表 183.4.2 参数详解及调整策略 183.4.3 支持功率配置策略 213.5 DRX配置 223.5.1 参数配置列表 223.5.2 参数详解及调整策略 244 小区选择和重选 294.1 概述 294.1.1 小区选择 304.1.2 小区重选 314.2 参数配置列表 334.3 参数详解及调整策略 354.3.1 小区选择最小接入电平 354.3.2 小区选择最小接入电平偏置 36 4.3.3 小区内UE最大发送功率 374.3.4 小区重选优先级 384.3.5 同频小区测量启动门限 394.3.6 异频/异系统小区测量启动门限 40 4.3.7 异频高优先级重选门限 404.3.8 异系统高优先级重选门限 414.3.9 服务载频低门限 424.3.10 异频低优先级重选门限 434.3.11 异系统低优先级重选门限 444.3.12 小区独立偏置 454.3.13 小区频率偏置 464.3.14 服务小区重选迟滞 474.3.15 同频重选小区最小接入电平 48 4.3.16 异频重选小区最小接入电平 49 4.3.17 异系统重选小区最小接入电平 50 4.3.18 同频重选判决定时器时长 504.3.19 异频重选判决定时器时长 514.3.20 异系统重选判决定时器时长 525 接入控制 535.1 概述 535.1.1 随机接入前导 545.1.2 PRACH资源 555.1.3 竞争模式随机接入基本流程 57 5.1.4 非竞争模式随机接入基本流程 59 5.2 参数配置列表 605.3 参数详解及调整策略 625.3.1 小区接入半径 625.3.2 PRACH配置索引 635.3.3 PRACH频域位置偏移 645.3.4 基于竞争的PRACH preamble的数量 64 5.3.5 CFRA功能开关 655.3.6 随机接入同步组A的大小 665.3.7 组A消息的大小 675.3.8 组B的功率偏移 685.3.9 前导初始接收目标功率 695.3.10 PRACH功率攀升步长 705.3.11 高速小区指示 715.3.12 零相关配置 725.3.13 根序列索引 785.3.14 前导码最大重传次数 825.3.15 Msg3最大发送次数 835.3.16 随机接入响应窗长 835.3.17 MAC竞争决议定时器 856 系统内测量与切换 866.1 测量 866.1.1 概述 866.1.2 参数配置列表 886.1.3 参数详解及调整策略 89 6.2 同频/异频切换 956.2.1 概述 956.2.2 参数配置列表 976.2.3 参数详解及调整策略 997 功率分配与控制 1177.1 上行功率控制 1177.1.1 概述 1177.1.2 参数配置列表 1197.1.3 参数详解及调整策略 119 7.2 下行功率分配 1257.2.1 概述 1257.2.2 参数配置列表 1267.2.3 参数详解及调整策略 1268 资源调度 1298.1 上下行资源调度 1298.1.1 概述 1298.1.2 参数配置列表 1318.1.3 参数详解及调整策略 1319 寻呼控制 1339.1 概述 1339.1.1 S1接口的寻呼过程 134 9.1.2 Uu接口的寻呼过程 134 9.2 参数配置列表 1359.3 参数详解及调整策略 135 9.3.1 默认寻呼周期 1359.3.2 NB值 13610 准入控制 13810.1 概述 13810.2 参数配置列表 13910.3 参数详解及调整策略 140 10.3.1 接纳算法配置 14010.3.2 小区激活UE数门限 14110.3.3 小区RRC连接用户数门限 14110.3.4 小区激活E-RAB数门限 14210.3.5 接纳空闲态下小区RB利用率门限(初始业务请求) 143 10.3.6 接纳连接态下小区RB利用率门限(无线承载激活) 144 10.3.7 接纳切换请求业务时的小区RB利用率门限 14410.3.8 上行最小保证速率 14510.3.9 下行最小保证速率 14611 LTE与2/3G互操作 14711.1 概述 14711.1.1 空闲态互操作原理 14711.1.2 连接态互操作原理 14811.2 参数配置列表 15311.3 参数详解及调整策略 15511.3.1 小区重选优先级(UTRAN) 15511.3.2 重选高门限(UTRAN) 15611.3.3 重选低门限(UTRAN) 15711.3.4 最小接收功率(UTRAN) 15911.3.5 上行最大传输功率(UTRAN) 16011.3.6 频率偏移(UTRAN) 16111.3.7 UTRAN小区重选定时器 16211.3.8 小区重选优先级(GERAN) 16211.3.9 高门限值(GERAN) 16311.3.10 低门限值(GERAN) 16411.3.11 邻接小区需求的最小接收功率级别(GERAN) 165 11.3.12 UE的最大发射功率(GERAN) 16611.3.13 频率偏移(GERAN) 16711.3.14 GERAN小区重选定时器 16711.3.15 UTRAN RSCP滤波因子 16811.3.16 UTRAN B1,B2事件报告开关 16911.3.17 B1事件UTRAN RSCP门限 17011.3.18 B2事件EUTRAN RSRP门限1 17111.3.19 B2事件UTRAN RSCP门限2 17211.3.20 滞后参数(UTRAN) 17311.3.21 事件触发时间(UTRAN) 17411.3.22 GERAN RSSI滤波因子 17511.3.23 GERAN B1,B2事件报告开关 17611.3.24 B1事件GERAN门限 17711.3.25 B2事件GERAN门限1 17811.3.26 B2事件GERAN门限2 17911.3.27 滞后参数(GERAN) 18011.3.28 事件触发时间(GERAN) 18011.3.29 RIM开关 18211.3.30 是否支持GSM系统标志位(PS) 182 11.3.31 LTE/GSM连接态互操作方案(PS) 183 11.3.32 GSM异系统优先级(PS) 18411.3.33 是否支持UTRAN系统标志位(PS) 185 11.3.34 LTE/UTRAN连接态互操作方案(PS) 185 11.3.35 UTRAN异系统优先级(PS) 18611.3.36 是否支持PS重定向标志位(UTRAN) 187 11.3.37 是否支持PS 切换(UTRAN) 18811.3.38 是否支持PS重定向标志位(GERAN) 188 11.3.39 E-UTRAN异频和RAT间测量的门限值 189 11.4 异系统互操作策略配置 18911.4.1 异系统互操作触发事件策略 18911.4.2 异系统互操作参数配置策略 18912 CSFB参数 19112.1 概述 19112.2 参数配置列表 19312.3 参数详解及调整策略 19412.3.1 是否支持GSM系统标志位(CSFB) 194 12.3.2 是否支持CS重定向标志位(GERAN) 195 12.3.3 LTE/GSM连接态互操作方案(CSFB) 196 12.3.4 GSM异系统优先级(CSFB) 19612.3.5 是否支持UTRAN系统标志位(CSFB) 197 12.3.6 是否支持CS重定向标志位(UTRAN) 198 12.3.7 RIM开关 19812.3.8 LTE/UTRAN连接态互操作方案(CSFB) 19912.3.9 UTRAN异系统优先级(CSFB) 20413 定时器 20513.1 概述 20513.2 参数配置列表 20513.3 参数详解及调整策略 20713.3.1 T300 20713.3.2 t301 20813.3.3 t302 20913.3.4 t304 21013.3.5 t304Geran 21113.3.6 t310 21213.3.7 t311 21313.3.8 t320 21413.3.9 N310 21513.3.10 N311 21613.3.11 时间校准定时器 21714 SON相关参数 21814.1 概述 218。
注:1.表格中取值均为该参数对应的测量值,在实际配置时各厂商配置值遵循3GPP对应的关系
2.小区重选迟滞、小区偏移量、小区重选定时器时长遵照原同频组网即可,注意迟滞和offset之和与同频之和保持一致
(一)1.异频小区测量门限可较原同频切换平均值高2dB
(二)1.室外覆盖以D为主,取D频段规划指标+2dB
2.为避免用户在FD小区间乒乓重选,ThreshXhigh=ThreshServinglow+4dB (由于取值均为偶数)
3.为避免重选不及时,s-NonIntraSearch=ThreshXhigh=ThreshServinglow+4dB(由于取值均为偶数)
(三)1.D小区参数与FD双层网参数保持一致,增加ThreshXlow->E=E ThreshServinglow+4dB(由于取值均为偶数)
2.室内覆盖以E为主,取E频段规划指标+2dB
3.为避免重选到DF小区后,立即满足从选至其他小区的条件,故到DF小区的ThreshXlow需高于DF小区本身的ThreshServinglow 4dB。

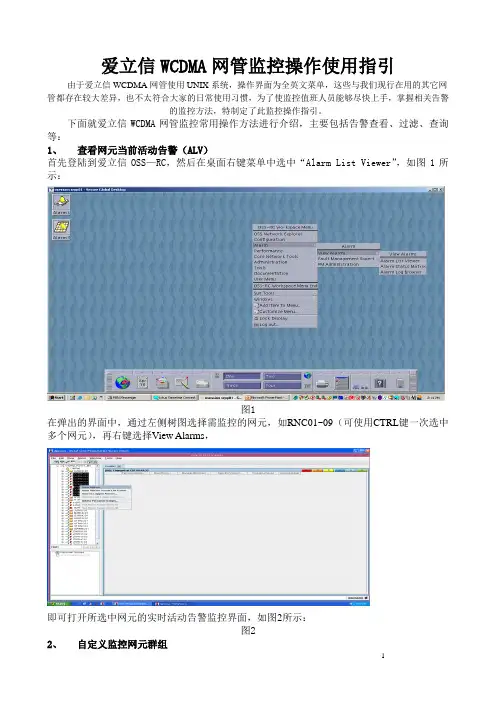

爱立信WCDMA网管监控操作使用指引由于爱立信WCDMA网管使用UNIX系统,操作界面为全英文菜单,这些与我们现行在用的其它网管都存在较大差异,也不太符合大家的日常使用习惯,为了使监控值班人员能够尽快上手,掌握相关告警的监控方法,特制定了此监控操作指引。
下面就爱立信WCDMA网管监控常用操作方法进行介绍,主要包括告警查看、过滤、查询等:1、查看网元当前活动告警(ALV)首先登陆到爱立信OSS—RC,然后在桌面右键菜单中选中“Alarm List Viewer”,如图1所示:图1在弹出的界面中,通过左侧树图选择需监控的网元,如RNC01~09(可使用CTRL键一次选中多个网元),再右键选择View Alarms,即可打开所选中网元的实时活动告警监控界面,如图2所示:图22、自定义监控网元群组由于每个地市其实只需查看本地网元的告警即可,此时可以通过自定义监控网元群组功能来实现,这样一来就不需要每次登陆ALV时都要再选择一次查询的网元。
将鼠标放在左侧树图下的Personal Groups处右键选择NEW,即新建一个个人群组,如图3所示,并可编辑便于识别的群组名,如:图3下一步就是要将用户关心的网元编辑到该自定义群组中,比如将所有9个RNC都纳入其中,用Shift键在树图中依次选中9个RNC,右键选择Add to Personal Groups…,即将该9个RNC 添加到用户自定义的某个群组中,如图4所示:图4比如我们将9个RNC都添加到“”这个群组中,这样以后如要查看业务区的所有告警,直接右键点击,选择View Alarms即可,不需要再一个个选中每一个RNC,如图5所示:图5用户也可以根据自己个性化的需求临时制定一些个人群组,比如只针对某几个NodeB等,不需要的网元或群可右键选择Move进行删除。
3、增加、删除告警显示列告警信息中包含的内容非常多,如果全部都显示出来不便于监控,可以根据用户的需要只显示某些用户关心的告警字节,即告警显示列的增加和删除。
爱立信WCDMA无线网络优化常用参数2009年10月29日目录1前言 (5)2无线资源管理参数 (6)2.1功率管理参数 (6)2.1.1小区信道功率配比参数 (6)2.1.1.1PCPICH 的发射功率(primaryCpichPower) (6)2.1.1.2主 SCH 的发射功率(primarySchPower) (6)2.1.1.3辅 SCH 的发射功率(secondarySchPower) (7)2.1.1.4BCH 的发射功率(bchPower) (7)2.1.1.5FACH_1 的最大发射功率(maxFach1Power) (7)2.1.1.6FACH_2 的最大发射功率(maxFach2Power) (8)2.1.1.7PCH 的发射功率(pchPower) (8)2.1.1.8PICH 的发射功率(pchPower) (8)2.1.1.9AICH 的发射功率(aichPower) (9)2.1.2上行功率控制参数 (9)2.1.2.1前导和消息部分的功率偏置(powerOffsetPpm) (9)2.1.2.2PRACH 可使用的最小扩频因子(spreadingFactor) (10)2.1.2.3PRACH 前导和消息部分所使用的扰码序列号(scramblingCodeWordNo) (10)2.1.2.4PRACH 初始发射功率修正值(constantValueCprach) (10)2.1.2.5PRACH 功率攀升步长(powerOffsetP0) (11)2.1.2.6前导重传最大次数(preambleRetransMax (11)2.1.2.7前导循环最大次数(maxpreambleCycle) (11)2.1.2.8UE最大上行发射功率(maxTxPowerUl) (12)2.1.2.9上行功控 BLER 质量目标值(blerQualityTargetUl (12)2.1.2.10上行外环功控初始目标信干比(ulInitSirTarget) (12)2.1.2.11上行外环功控最大目标信干比(sirMax) (13)2.1.2.12上行外环功控最小目标信干比(sirMin) (13)2.1.2.13上行外环功控方式选择(ulOuterLoopRegulator) (13)2.1.2.14上行外环功控调整步长(ulSirStep) (13)2.1.3下行功率控制参数 (14)2.1.3.1PCPICH 初始发射功率缺省常量(pcpichPowerDefault) (14)2.1.3.2下行 DPDCH 初始 SIR 目标值(dlInitSirTarget) (14)2.1.3.3下行功控 BLER 质量目标值(blerQualityTargetDl) (15)2.2小区选择与重选 (15)2.2.1小区选择和重选重要参数 (15)2.2.1.1GSM 与 UMTS 切换和小区重选指示开关(COEXUMTS) (15)2.2.1.2小区选择质量标准指示(qualMeasQuantity) (15)2.2.1.3测量迟滞(qHyst1、qHyst2) (16)2.2.1.4负载等级偏置(qOffset1sn、qOffset2sn) (16)2.2.1.5最低接入电平(qRxLevMin) (16)2.2.1.6小区重选启动门限(sIntraSearchs、sInterSearch 和 sRatSearch) (17)2.2.1.7最低质量门限(qQualMin) (17)2.2.1.8小区重选迟滞时间(treSelection (17)2.2.1.9GSM 开始搜速 UMTS 小区的门限(QSI) (18)2.3切换参数 (18)2.3.1同频切换参数 (18)2.3.1.1激活集最大小区数目(MaxActiveSet) (18)2.3.1.2测量所使用的质量标准指示(measQuantity1) (19)2.3.1.3软切换报告范围(reportingRange1a 和 reportingRange1b) (19)2.3.1.4软切换迟滞(hysteresis1a-hysteresis1d) (19)2.3.1.5软切换延迟触发时间(timeToTrigger1a-timeToTrigger1d) (20)2.3.1.6小区偏置(IndividualOffset) (20)2.3.2异频切换参数 (20)2.3.2.1异频测量指示开关(interFreqFddMeasIndicator) (20)2.3.2.22d 事件测量门限(usedFreqThresh2dEcno 和 usedFreqThresh2dRscp) (20)2.3.2.32d 事件测量迟滞(hysteresis2d) (21)2.3.2.42d 事件的延迟触发时间(timeToTrigger2d) (21)2.3.2.52f 事件相对测量门限(usedFreqRelThresh2fEcno和usedFreqRelThresh2fRscp) (21)2.3.2.62f 事件测量迟滞(hysteresis2f) (21)2.3.2.72f 事件的延迟触发时间(timeToTrigger2f) (21)2.3.3异系统切换参数 (22)2.3.3.1系统间切换指示开关(fddGsmHOSupp) (22)2.3.3.23a 事件测量门限(utranRelThresh3aEcno、utranRelThresh3aRscp和gsmThresh3a) (22)2.3.3.33a 事件测量迟滞(hysteresis3a) (22)2.3.3.43a 事件的延迟触发时间(timeToTrigger3a) (22)2.4准入控制参数 (23)2.4.1相关重要参数 (23)2.4.1.1速率-功率映射曲线 (23)2.4.1.2接入控制中所使用的功率门限(pwrAdm、pwrAdmOffset) (23)2.4.1.3接入控制使用的 UL ASE 门限(aseUlAdm) (23)2.4.1.4接入控制中所使用的 DL ASE 门限(aseDlAdm) (23)2.4.1.5接入控制中所使用的扩频因子门限(sf8Adm、sf16Adm、sf32Adm) (24)2.4.1.6接入控制中下行码字使用门限(dlCodeAdm) (24)2.4.1.7接入控制中压缩模式 RL 最大允许数目(compModeAdm) (24)2.5负载控制参数 (24)2.5.1相关重要参数 (24)2.5.1.1上行 RTWP 阻塞门限(iFCong) (24)2.5.1.2拥赛控制中所使用的功率门限(pwrAdm、pwrOffset) (25)2.5.1.3拥赛控制触发时间(pwrHyst) (25)2.5.1.4拥赛控制行为中允许释放的最大 ASE 数目(releaseAseDl、releaseAseDlNg)252.6分组数据管理 (25)2.6.1状态迁移 (25)2.6.1.1上行 RACH 向 DCH 转换业务量门限(ulRlcBufUpswitch) (25)2.6.1.2DCH 向 FACH 转换速率触发门限(downswitchThreshold) (26)2.6.1.3DCH 向 FACH 转换速率赦免门限(downswitchTimerThreshold) (26)2.6.1.4DCH 向 FACH 转换触发时间(downswitchTimer) (26)2.6.1.5FACH 向 CELL_IDLE 转换触发时间(inactivityTimer) (27)3系统功能参数 (27)3.1.1主要参数 (27)3.1.1.1无线链路丢失定时器时长(dchRcLostT) (27)3.1.1.2周期性小区/URA 更新的周期长度(t305) (27)1 前言无线网络参数的设置对网络中小区的覆盖和容量、信令流量的分布、网络中不同业务的性能等具有至关重要的影响。
爱立信LTE无线故障现场处理手册爱立信LTE无线告警现场处理手册日常故障处理方法(1) --- Loss of Tracking? 告警解释:此告警是由于系统或者无线时钟失步导致,可能造成基站退服。
? 可能原因:(1)GPS硬件故障;(2)基站进程吊死;(3)DU硬件故障;TD-LTE采用GPS进行同步。
其硬件以及连接方式如下:? 处理步骤:检查GPS信号接收器上的工作状态灯状态。
I(1)灯不亮1. 检查GPS信号接收器和连接DU的RJ45网线,如有问题则进行更换。
2. 检查DU 上的GPS端口是否存在问题,如有问题则更换DU。
(2)绿灯常亮1. 检查连接DU的RJ45网线,如有问题进行更换。
2. 通知后台重启基站3. 更换DU。
(3)绿灯闪1. 按照上面GPS硬件连接图按照从DU到GPS天线的顺序检查各个接口是否有虚接、各线缆是否有破损、各个单元硬件是否存在问题,如有问题则进行重接或者更换。
2. 通知后台重启基站3. 更换DU。
(2)---Network Synch Time from GPS Missing? 告警解释:此告警是由于GPS信号丢失导致,可能导致基站退服。
? 可能原因:(1)GPS硬件故障;(2)基站进程吊死;(3)DU硬件故障;? 处理步骤:请参考“Loss of Tracking”告警的处理步骤。
II(3)---System Clock Quality Degradation? 告警解释:此告警表示系统或者无线时钟进入了“free-running”模式,不能满足系统正常工作的需求。
该告警为伴生告警,其提示作用。
能够触发该告警的子告警为: ? Network Synch Time from GPS Missing ? Loss of Tracking? TU Synch Reference Loss of Signal? 可能原因:由于该告警为伴生告警,可能原因请参见其伴生的子告警。
爱立信B T S操作维护手册使用人群:相关设备维护人员使用设备:爱立信RBS2202及配套电源设备版本说明:本手册为第一版,以后会随着设备变更、技术要求变更或维护作业项目的变更而进行修改,推出新版本。
参考文献:爱立信《GSM SYSTEM SURVEY》《RBS2202 OPERATION MANUAL》第一章爱立信移动基站维护 (3)一、GSM的系统结构 (3)二、RBS 2000 的子系统 (4)(一)、RBS 2000的几种总线 (4)(二)、DXU(DISTRIBUTION SWITCH UNIT) (4)(三)、TRU (5)(四)、COMB (5)(五)、合成和分配单元(CDU) (6)(六)、电源的控制单元(ECU) (6)三、CDU的应用 (7)四、TEI值 (9)五、软件下载 (9)六、IDB版本介绍 (10)七、常见安装故障 (11)八、基站故障检测及硬件更换流程 (11)(一)检测 (11)(二)硬件更换 (12)第二章二级告警故障处理方法 (13)一、分级接收告警的处理步骤 (13)二、SWR limits exceeded告警的处理步骤 (13)三、Main fail (External Power Source Fail)的处理步骤 (13)四、RXDA A/B amplifier current fault告警的处理步骤 (13)五、RX cable disconnected告警的处理步骤 (13)六、Climate sensor fault,System voltage sensor fault A/D converter fault告警 (13)第三章移动基站电源系统维护 (14)一、移动基站电源系统的地位及组成 (14)二、目前武汉移动基站电源系统主要设备及厂家 (15)(一)、交流配电箱 (15)(二)、整流器 (15)(三)、蓄电池组 (16)(四)、直流配电箱(墙挂式) (21)三、主要硬件的更换步骤 (21)(一)、避雷器的更换 (21)(二)、整流模块的更换 (21)(三)、监控模块的更换 (21)四、主要应急问题的处理 (22)(一)、在市电停时用油机(指柴油发电机)发电步骤 (22)(二)、在市电来时停油机(指柴油发电机)步骤 (22)第四章基站维护作业计划表 (22)第一章 爱立信移动基站维护一、GSM 的系统结构MSC (Mobile-services Switching Center ):移动业务交换中心⏹MSC 是GSM 系统的核心。

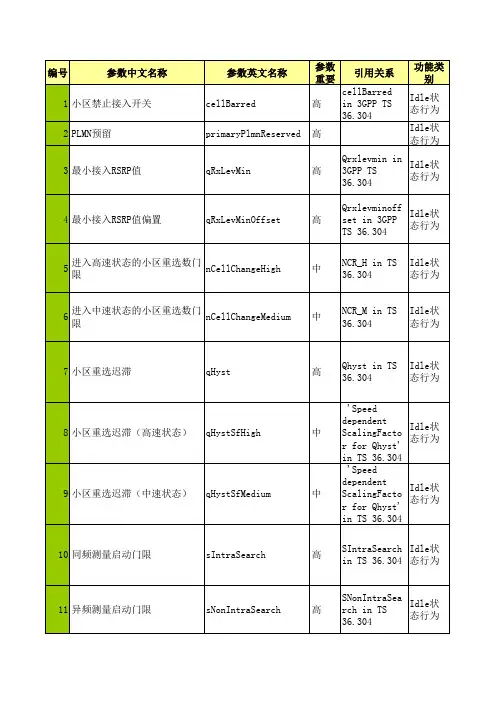

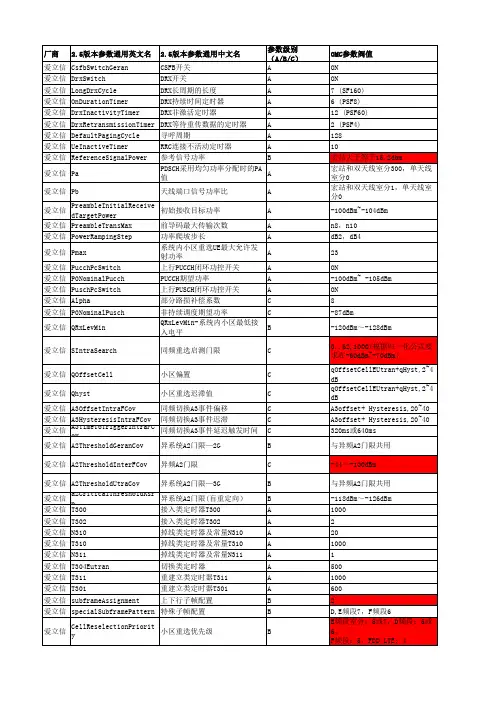

爱立信LTE常用参数介绍爱立信(Ericsson)是全球领先的通信设备和解决方案供应商之一,其LTE(Long Term Evolution)技术被广泛应用于4G网络。
在LTE网络中,有许多常用参数需要进行配置和优化,以确保网络的稳定性和性能。
本文将介绍一些常见的爱立信LTE参数。
1. LTE带宽(LTE Bandwidth)LTE带宽是指LTE网络中可用的频谱带宽。
常见的LTE带宽包括1.4MHz、3MHz、5MHz、10MHz、15MHz和20MHz等。
带宽的选择应根据实际需求和可用频谱资源进行合理配置。
2. 上下行链路调度比(Link Scheduler On/Off)上下行链路调度比是指上、下行链路资源分配的比例。
该参数可以根据网络负载和服务质量要求进行优化调整。
例如,在高负载情况下,可以增加下行链路资源以提供更好的用户体验。
3. PCIs(Physical Cell IDs)物理小区标识符(Physical Cell ID)用于标识不同的物理小区。
在LTE网络中,物理小区标识符的范围是0-503、合理的物理小区标识符分配可以避免干扰和重叠,提高网络覆盖和容量。
4. 小区重选参数(Cell Reselection Parameters)小区重选参数用于控制UE(User Equipment)在网络中进行重选的策略。
例如,小区重选门限(Cell Reselection Threshold)用于判断UE是否需要重新选择更适合的小区。
调整小区重选参数可以优化用户在不同区域之间的切换性能。
5. RSRP(Reference Signal Received Power)参考信号接收功率(Reference Signal Received Power)是衡量UE与基站之间信号强度的指标。
RSRP值越大,信号质量越好。
根据不同的场景需求,可以通过调整功率设置参数来优化RSRP值。
6. RSRQ(Reference Signal Received Quality)参考信号接收质量(Reference Signal Received Quality)用于衡量UE接收到的参考信号的质量。
爱立信无线基站调测手册为完善爱立信无线基站的调测工作,使调测工作走向正规化、标准化、制度化。
依照GMCC无线技术文件V ersion2.1内容,结合爱立信无线基站验收规范V2.5的要求,制订此调测手册。
调测队员务必严格按照如下内容、按序进行基站调测工作一、开站前准备。
1、准备好开站所用的一切工具,如电脑、放线做头等工具。
2、准备该站的钥匙,图纸,资产,传输线,传输头等,如果是开站还应准备该站的电路资料。
3、询问该站施工人员,了解该站的一些施工情况,如是否为敏感站点,门禁是否能上电正常工作,是否缺连线或设备,如果某设备故障,则我们可带上一些备件,一次调测到位,尽量避免重复跑站,加大工作量。
二、调测开站。
1、进站后先检查机房各个部件是否正常。
如是否有被人为损坏的部件,机房环境是否卫生,如有异常,则如实上报主管和如非我司施工造成,则上报监理。
2、核对图纸。
检查无线设备安装的位置、机架数、载波配置是否符合本基站设计图纸的设计要求,如有不同如实上报,。
3、调测电源。
调测电源是我们要按部就班,不能随意上电,否则容易造成意外事故。
1)、首先检查市电,要求提供稳定的三相交流电输入,其单相的输入电压允许波动范围是187V~242V。
2)、检查交流输入正常后,打上熔丝上电。
打熔丝前,先检查电池线正负极是否接反,电池连接条是否松动,接着较准电压,让DC电源汇流牌处输出电压与电池端电压一致,避免打熔丝时造成打火花。
3)、打上熔丝后,给模块上电,打开关时,要注意先打上一个模块,让其正常工作后,再接着打上下一个,不可盲目一下子打几个模块。
4)、调测电源参数,根据《中国移动广东公司基站验收规范version2.5》里的要求,按照不同的电池设置正确的参数。
a、直流输出. 要求电源系统提供恒定的直流输出电压,根据具体使用的电池型号,应严格采用其供应商所要求的电压值。
b、系统均流.电源系统内各个整流器提供的输出电流应该相等,其均流误差≤±5%。
一.每次接site必做Step4 cabx1.远程登录站点,使用OAM地址(IP地址)=moshell 200.86.246.10(SITE IP地址)会自检IP CONTACT,如果没有问题,会显示如下信息2.加载所有MO信息=lt allMO信息加载完毕,显示loaded MO个数和total MO个数3.查看site当前告警=Alt查询结果,当前站点有2个告警,that contrals external alarms.power and climate HW, cabinetIdetifier为没有装外部告警模块装外部告警模块M NTP system time sync fault为没有连接OSS告警处理方法Solution:1.LinkFailure =将RRU上下电即可2.ResourceConfigurationFailure=小区配置有问题,小区起不来3.ServiceUnavailable=S1接口连接失败,查询MME的IP地址是否设置正确,本次是因为MME的IP设置错误。
