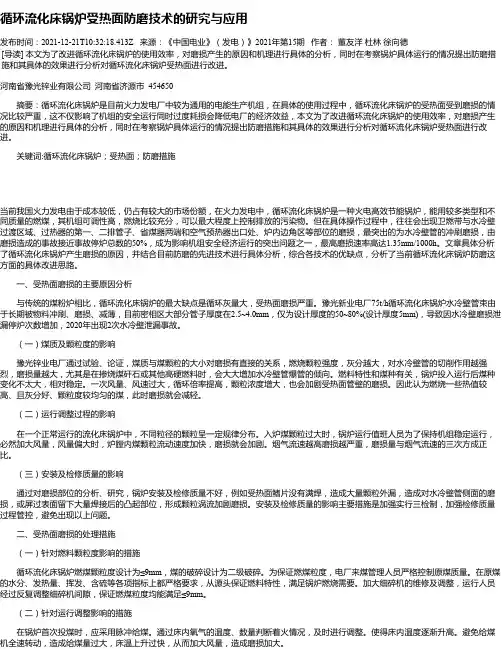

循环流化床锅炉受热面防磨技术的研究与应用发布时间：2021-12-21T10:32:18.413Z 来源：《中国电业》（发电）》2021年第15期作者：董友洋杜林徐向德[导读] 本文为了改进循环流化床锅炉的使用效率，对磨损产生的原因和机理进行具体的分析，同时在考察锅炉具体运行的情况提出防磨措施和其具体的效果进行分析对循环流化床锅炉受热面进行改进。

河南省豫光锌业有限公司河南省济源市 454650摘要：循环流化床锅炉是目前火力发电厂中较为通用的电能生产机组，在具体的使用过程中，循环流化床锅炉的受热面受到磨损的情况比较严重，这不仅影响了机组的安全运行同时过度耗损会降低电厂的经济效益，本文为了改进循环流化床锅炉的使用效率，对磨损产生的原因和机理进行具体的分析，同时在考察锅炉具体运行的情况提出防磨措施和其具体的效果进行分析对循环流化床锅炉受热面进行改进。

关键词:循环流化床锅炉；受热面；防磨措施当前我国火力发电由于成本较低，仍占有较大的市场份额，在火力发电中，循环流化床锅炉是一种火电高效节能锅炉，能用较多类型和不同质量的燃煤，其机组可调性高，燃烧比较充分，可以最大程度上控制排放的污染物。

但在具体操作过程中，往往会出现卫燃带与水冷壁过渡区域、过热器的第一、二排管子、省煤器两端和空气预热器出口处、炉内边角区等部位的磨损，最突出的为水冷壁管的冲刷磨损，由磨损造成的事故接近事故停炉总数的50%，成为影响机组安全经济运行的突出问题之一，最高磨损速率高达1.35mm/1000h。

文章具体分析了循环流化床锅炉产生磨损的原因，并结合目前防磨的先进技术进行具体分析，综合各技术的优缺点，分析了当前循环流化床锅炉防磨这方面的具体改进思路。

一、受热面磨损的主要原因分析与传统的煤粉炉相比，循环流化床锅炉的最大缺点是循环灰量大，受热面磨损严重。

豫光新业电厂75t/h循环流化床锅炉水冷壁管束由于长期被物料冲刷、磨损、减薄，目前密相区大部分管子厚度在2.5~4.0mm，仅为设计厚度的50~80%(设计厚度5mm)，导致因水冷壁磨损泄漏停炉次数增加，2020年出现2次水冷壁泄漏事故。

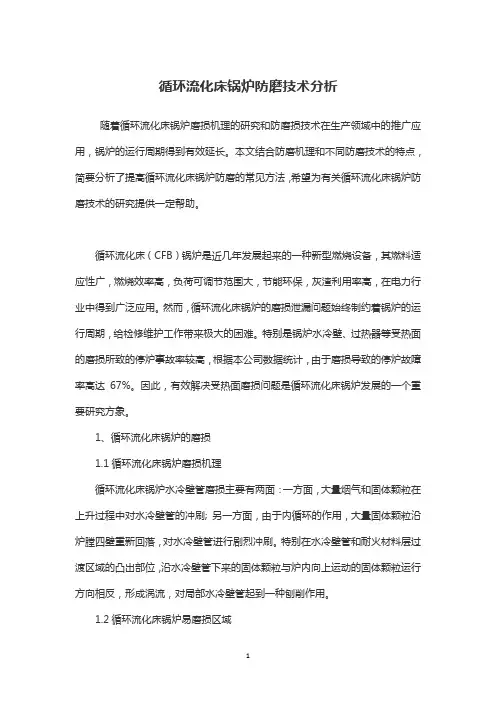

循环流化床锅炉防磨技术分析随着循环流化床锅炉磨损机理的研究和防磨损技术在生产领域中的推广应用，锅炉的运行周期得到有效延长。

本文结合防磨机理和不同防磨技术的特点，简要分析了提高循环流化床锅炉防磨的常见方法，希望为有关循环流化床锅炉防磨技术的研究提供一定帮助。

循环流化床（CFB）锅炉是近几年发展起来的一种新型燃烧设备，其燃料适应性广，燃烧效率高，负荷可调节范围大，节能环保，灰渣利用率高，在电力行业中得到广泛应用。

然而，循环流化床锅炉的磨损泄漏问题始终制约着锅炉的运行周期，给检修维护工作带来极大的困难。

特别是锅炉水冷壁、过热器等受热面的磨损所致的停炉事故率较高，根据本公司数据统计，由于磨损导致的停炉故障率高达67%。

因此，有效解决受热面磨损问题是循环流化床锅炉发展的一个重要研究方象。

1、循环流化床锅炉的磨损1.1循环流化床锅炉磨损机理循环流化床锅炉水冷壁管磨损主要有两面：一方面，大量烟气和固体颗粒在上升过程中对水冷壁管的冲刷; 另一方面，由于内循环的作用，大量固体颗粒沿炉膛四壁重新回落，对水冷壁管进行剧烈冲刷。

特别在水冷壁管和耐火材料层过渡区域的凸出部位，沿水冷壁管下来的固体颗粒与炉内向上运动的固体颗粒运行方向相反，形成涡流，对局部水冷壁管起到一种刨削作用。

1.2循环流化床锅炉易磨损区域1.2.1炉膛过渡区域主要是可塑料与水冷壁管结合处、凸起或凹进的不规则水冷壁管处。

在这些区域，向下流动的固体颗粒与向上流动的固体颗粒方向相反，在局部产生涡流，导致颗粒与水冷壁管发生碰撞，对水冷壁管产生冲刷磨损。

1.2.2炉膛四角区域炉膛四角由于相邻下降流的叠加作用，颗粒浓渡增加一倍，加速了这些部位水冷壁管的磨损。

1.2.3炉膛顶部烟气出口处主要是由于烟气转入炉膛出口时，大量颗粒甩向炉顶，物料与烟气的变向和速度增加，易产生磨损。

1.3循环流化床锅炉磨损的影响因素1.3.1烟气流速的影响。

烟气流速越高磨损越严重，磨损量与烟气流速的3次方成正比。

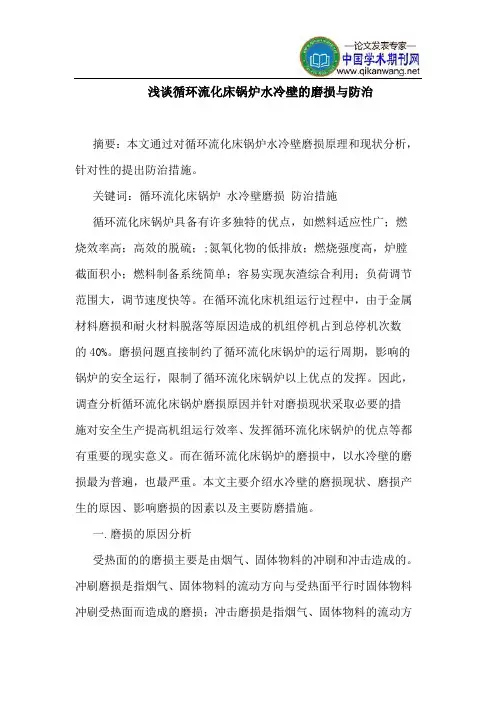

浅谈循环流化床锅炉水冷壁的磨损与防治摘要：本文通过对循环流化床锅炉水冷壁磨损原理和现状分析，针对性的提出防治措施。

关键词：循环流化床锅炉水冷壁磨损防治措施循环流化床锅炉具备有许多独特的优点，如燃料适应性广；燃烧效率高；高效的脱硫；;氮氧化物的低排放；燃烧强度高，炉膛截面积小；燃料制备系统简单；容易实现灰渣综合利用；负荷调节范围大，调节速度快等。

在循环流化床机组运行过程中，由于金属材料磨损和耐火材料脱落等原因造成的机组停机占到总停机次数的40%。

磨损问题直接制约了循环流化床锅炉的运行周期，影响的锅炉的安全运行，限制了循环流化床锅炉以上优点的发挥。

因此，调查分析循环流化床锅炉磨损原因并针对磨损现状采取必要的措施对安全生产提高机组运行效率、发挥循环流化床锅炉的优点等都有重要的现实意义。

而在循环流化床锅炉的磨损中，以水冷壁的磨损最为普遍，也最严重。

本文主要介绍水冷壁的磨损现状、磨损产生的原因、影响磨损的因素以及主要防磨措施。

一.磨损的原因分析受热面的的磨损主要是由烟气、固体物料的冲刷和冲击造成的。

冲刷磨损是指烟气、固体物料的流动方向与受热面平行时固体物料冲刷受热面而造成的磨损；冲击磨损是指烟气、固体物料的流动方向与受热面呈一定的角度或相垂直时因体物料冲击、碰撞受热面而造成的磨损。

在循环流化床锅炉中，含有燃料、燃料灰、石灰石及其反应产物的固体床料，在烟气携带下沿炉膛上升，经炉膛上部出口进入分离器，在分离器中进行气、固两相分离，被分离后的烟气经分离器上部出口进入锅炉尾部烟道，被分离出来的固体粒子，经返料阀再返回炉膛下部，物料在这一封闭循环回路里进行高效率燃烧及脱硫反应。

由于循环流化床锅炉这种特定的燃烧方式，炉内固体物料密度为煤粉炉的几十倍到上百倍。

另外，在循环流化床锅炉炉膛内部核心区内，颗粒团向上流动，而在外部环状区，固体物料沿炉膛水冷壁往下回流。

因此，整个炉膛水冷壁除了炉膛下部敷设耐火材料的密相区以外，其余水冷壁表面都会有不同程度的冲刷磨损和冲击磨损。
