组合体视图画法

§5-2

组合体三视图的画法

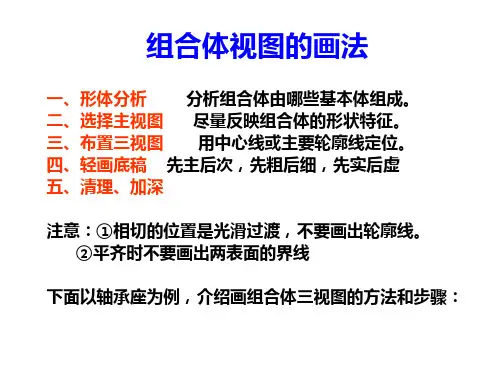

一、画图前的准备工作。 画图前的准备工作。 1、形体分析 画图前应首先分析组合体的组合方式 组合方式， 画图前应首先分析组合体的组合方式 ， 即分析该组合体 属于叠加类还是切割类。 属于叠加类还是切割类。 对叠加类组合体的分析： 对叠加类组合体的分析： 分析各组成部分的形状确定各组成部分之间的相对位置， 分析各组成部分的形状确定各组成部分之间的相对位置， 相对位置 各组成部分间的表面连接关系 表面连接关系。 各组成部分间的表面连接关系。 如图中的轴承座由五个部分组成， 如图中的轴承座由五个部分组成，各 部分的相对位置如图所示。 部分的相对位置如图所示。其中凸台与 圆筒相交会在内外表面上产生相贯线， 相交会在内外表面上产生相贯线 圆筒相交会在内外表面上产生相贯线， 支承板与圆筒外表面相切 相切， 支承板与圆筒外表面相切，肋板则与圆 筒外表面相交 相交。 筒外表面相交。
（1）选图纸 ）
（2）画基准线 ）
（3）画原形 ）

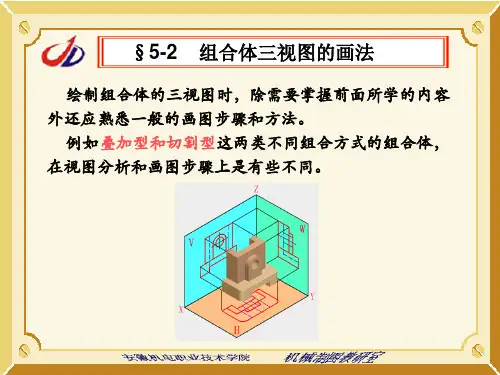

§5-2
组合体三视图的画法
三、切割型组合体三视图画法
（4）切斜角 ）
（5）切方槽 ）
（6）检查、加深 ）检查、
2、选择主视图 应选择最能反映该组合体形状特征和位置关系的视图作 为主视图。 为主视图。 比较下图中的A 四个方向， 比较下图中的 A 、 B 、 C 和 D 四个方向 ， 沿 B 向观察所得视 图较好。 图较好。 另外，在选择视图时还应 另外， 考虑： 考虑： 尽可能减少视图中的虚 线； 尽量使视图中的长方向 尺寸大于宽度方向尺寸。 尺寸大于宽度方向尺寸。 主视图选好后，另两个视图就确定了。 主视图选好后，另两个视图就确定了。
§5-2
组合体三视图的画法
§5-2

例轴承座的三视图画法
（一）形体分析:
拿到物体后，先分析它的形状和结构特点，是由哪几个基本体组 成的，再分析它们之间的相互位置，然后选择视图。 轴承座形体分析：组合形式，堆积形成。
(a) 立体 图5-4 轴承座
(b) 形体分析
（二）视图选择
在选择视图时，首先要选好主视图。确定主视图一般应符合以 下原则： ⑴ 符合自然安放位置。 ⑵ 反映形体特征，也就是在主视图上能清楚地表达组成该组合 体的各基本形体的形状及它们之间的相对位置关系 ⑶尽量减少其他视图中的虚线。
• 依次标注各简单形体和截割体的定形尺寸；
• 标注总体尺寸。
（一）尺寸种类
1.定形尺寸-----确定形体形状及大小的尺寸。图5-8中的直径、半径及形 体的长、宽、高等尺寸都是定形尺寸。
2.定位尺寸-----确定形体上部分结构相对位置的尺寸。如图5-8 中注*号的尺寸。 3.总体尺寸----表示组合体总长、总宽和总高的尺寸。在标注总体 尺寸时，一般不用圆弧切线作尺寸界线。
图5-13 切割体和相贯体的尺寸注法
（四）尺寸标注的注意点
⑸当形体的外轮廓为曲面时，总体尺寸应注到该曲面的中心线位置， 同时加注该曲面的半径，如图5-14所示。
图5-14 轮廓为曲面时的总体尺寸注法
2.标注定形尺寸：
图5-10 组合体的尺寸标注
3.调整总体尺寸：
图5-10 组合体的尺寸标注
4.标注全部尺寸：
图5-10 组合体的尺寸标注
（四）尺寸标注的注意点
⑴标注尺寸必须在形体分析的基础 上，按分解的个组成形体定形 和定位，切忌片面地按视图中 的线宽和线条来标注尺寸，如 图5-11所示。 ⑵尺寸应注在表示该形体特征最明 显的视图上，并尽量避免在虚 线上标注尺寸。同一形体的尺 寸应尽量集中标注。

俯视图的绘制
平面视图
俯视图表示组合体的顶面形状，应将 顶面形状完整、清晰地表达出来。
投影关系
确保俯视图与主视图和左视图之间的 投影关系正确，以保持整体的一致性 。
左视图的绘制
侧面形状
左视图表示组合体的侧面形状，应将侧面形状完整、清晰地 表达出来。
投影关系
确保左视图与主视图和俯视图之间的投影关系正确，以保持 整体的一致性。
组合体的三视图画法及尺 寸标注
• 组合体的三视图基本概念 • 三视图的画法 • 尺寸标注 • 三视图的阅读与理解 • 三视图绘制实例分析
01
组合体的三视图基本概念
什么是组合体
01
组合体是由两个或两个以上的基 本几何体组合而成的复杂几何体 。
02
组合体可能是由单一类型的几何 体（如长方体、圆柱体等）组合 而成，也可能是由不同类型的几 何体组合而成。
从物体的左侧方观察，将物体的左右 方向轮廓投影到平面上得到的图形。
俯视图
从物体的上方观察，将物体的上下方 向轮廓投影到平面上得到的图形。
02
三视图的画法
主视图的选择
投影方向
选择能反映组合体主要形状特征 的方向作为主视图的投影方向。
位置关系
确保主视图与其他视图之间保持 正确的位置关系，以便通过视图 间的对应关系来绘制其他视图。
阅读三视图的方法
确定主视图
首先确定主视图，它是组合体在正立位置摆放时的投影面。
确定其他视图
根据主视图，依次确定左视图、俯视图和侧视图等其他视图。
识别特征
通过观察各视图中的特征，如孔、槽、凸台等，判断组合体的结 构。
理解三视图中的尺寸关系
长度尺寸
01
在主视图和其他视图中，通过测量各边长或线段间距，获取长

2、线面分析法
运用线、面的投影规律，分析视图中图线和线框所代表的意义和相互 位置，从而看懂视图的方法，称为线面分析法。这种方法主要用来分析视 图中的局部复杂投影。
看图时要注意物体上投影面平行面的投影具有真实性和积聚性、投影面 垂直线的投影具有实长性和积聚性、投影面垂直面和一般位置面的投影具 有类似性。
当虚线处于粗实线的延长线上时，粗实线应画到分界，而虚线应留间隙。 当虚线圆弧和虚线直线相切时，虚线圆弧的线段应画到切点，而虚线直线 应留有间隙。
判断对错：
正确
错
指出错处并说明原因
标注尺寸的基本要求与规则
GB/T 4458.4-2003、 GB/T 16675.2-1996
一、标注尺寸的基本要求
Ⅰ、Ⅱ、Ⅲ、Ⅳ；
3、顺次地连接各点，作出 截交线并判别可见性；
4、整理轮廓线。
1(3)
球被任意位置的截平面截切，其截交线均为圆，直径的 大小取决于截平面距球心的距离。
圆
例二：已知一开槽半球，求作三视图。
1'
2'
2"
3'
3"
1
2
3
解题步骤
1、分析：截平面为 两个侧平面和一个水平 面，截交线为圆弧和直 线的组合；截交线的水 平投影和侧面投影均为 圆弧和直线的组合；
中心线断开
四、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。 ⑵ 角度数字一律水平写。
90°
60
° 25°5 °
⒉ 直径尺寸
（1） 标注直径尺寸时，以圆弧作为 尺寸界线，尺寸线经过圆心。 （2）尺寸数字前加注符号。
