SMCY水箱液位显示报警仪应用案例说明

液位控制器说明书一、简介液位控制器是一种用于监测和控制液体储罐中液位的设备。

它主要由传感器、控制器和执行器组成，可广泛应用于工业、农业、环保等领域，以确保液体储罐中的液位在预定范围内保持稳定。

二、传感器介绍1. 整体结构液位控制器传感器采用先进的无线传感技术，具有紧凑的外观和结构简单、易于安装的特点。

其尺寸为X*Y*Z（单位：毫米），重量约为W（单位：克）。

2. 工作原理液位传感器通过感应液体储罐内的液位高度来实时监测液位信息。

当液位高度超出预设的上限或下限时，传感器将发送信号给控制器，以触发控制器执行相应的动作。

三、控制器功能1. 液位显示控制器配备液晶显示屏，可以实时显示液体储罐中的液位高度。

用户可以根据需要选择以厘米、百分比等单位进行显示。

2. 液位报警控制器具有液位报警功能，当液位超出预设的安全范围时会发出警报信号。

用户可以根据需要设置液位高、低报警的阈值，并可选择声音、光照等不同形式的报警方式。

3. 液位控制控制器可以根据用户的需求控制液位在预设范围内保持稳定。

用户可以设置液位控制的上限和下限，并通过控制器自带的接口连接执行器，实现自动控制液位的功能。

四、执行器说明1. 电动阀门液位控制器配备电动阀门作为执行器，具有开启和关闭的功能。

其结构简单、操作便利，可根据控制器的指令自动控制阀门的开启和关闭，以调节液位。

2. 泵浦液位控制器还可以配备泵浦作为执行器，通过控制泵浦的启停来实现液位控制。

用户可以根据需要选择不同类型和功率的泵浦，并根据液位控制的要求进行设置。

五、使用安全注意事项1. 安装前需断开电源，并确保接线正确。

2. 请勿私自拆卸或改动设备，以免影响正常使用。

3. 定期检查设备运行状态，如发现异常情况，请立即停止使用并联系售后服务。

6. 定期检查传感器和执行器，保持其清洁和光洁，以确保准确的信号传输和操作效果。

七、结语液位控制器是一种重要的自动化设备，可以实现液体储罐中液位的准确控制和监测。

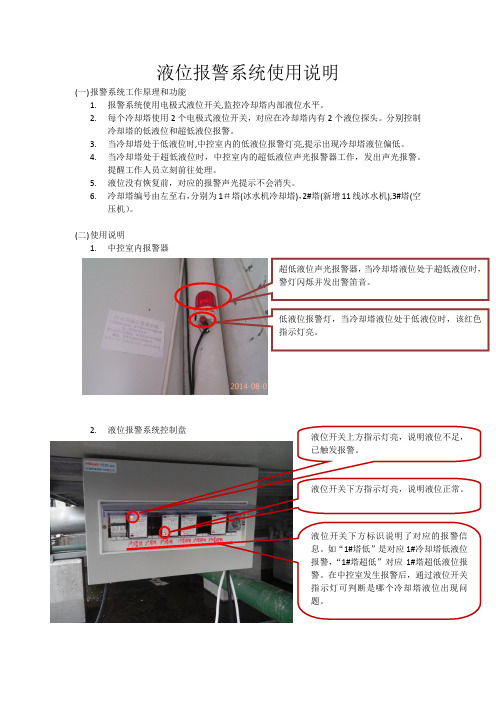

液位报警系统使用说明(一) 报警系统工作原理和功能1. 报警系统使用电极式液位开关,监控冷却塔内部液位水平。

2. 每个冷却塔使用2个电极式液位开关，对应在冷却塔内有2个液位探头。

分别控制冷却塔的低液位和超低液位报警。

3. 当冷却塔处于低液位时,中控室内的低液位报警灯亮,提示出现冷却塔液位偏低。

4. 当冷却塔处于超低液位时，中控室内的超低液位声光报警器工作，发出声光报警。

提醒工作人员立刻前往处理。

5. 液位没有恢复前，对应的报警声光提示不会消失。

6. 冷却塔编号由左至右，分别为1＃塔(冰水机冷却塔)，2#塔(新增11线冰水机),3#塔(空压机）。

(二) 使用说明1. 中控室内报警器2. 液位报警系统控制盘液位开关上方指示灯亮，说明液位不足，已触发报警。

液位开关下方指示灯亮，说明液位正常。

液位开关下方标识说明了对应的报警信息。

如“1#塔低”是对应1#冷却塔低液位报警，“1#塔超低”对应1#塔超低液位报警。

在中控室发生报警后，通过液位开关指示灯可判断是哪个冷却塔液位出现问题。

超低液位声光报警器，当冷却塔液位处于超低液位时，警灯闪烁并发出警笛音。

低液位报警灯，当冷却塔液位处于低液位时，该红色指示灯亮。

3. 冷却塔液位探头(三) 注意事项:1. 必须经常确认液位报警控制盘处于有电状态。

若控制盘失电则报警系统无法工作。

2. 必须经常确认冷却塔内的液位探头安装正常，若发生探头内部浸水、保护罩未盖上、探头脱离正常位置、被泡沫包裹等现象，都会影响报警系统正常运行。

探头接线为“红黄绿”的，是超低液位探头；接线为“白蓝棕”的，是低液位探头 探头电极棒被水淹没时，表示液位正常。

当水位过低离开电极棒，说明缺水，控制盘发出警报。

低液位探头电极棒较短，液位偏低即造成电极棒离开水面，发出警报。

超低液位探头电极棒较长，液位超低才发出警报。

冷却塔液位探头安装于冷却塔内部，探头上加装保护罩以防止水份进入。

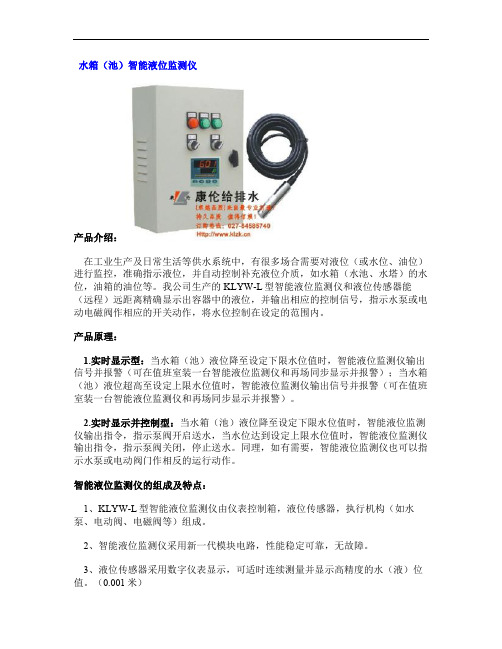

水箱（池）智能液位监测仪产品介绍：在工业生产及日常生活等供水系统中，有很多场合需要对液位（或水位、油位）进行监控，准确指示液位，并自动控制补充液位介质，如水箱（水池、水塔）的水位，油箱的油位等。

我公司生产的KLYW-L型智能液位监测仪和液位传感器能（远程）远距离精确显示出容器中的液位，并输出相应的控制信号，指示水泵或电动电磁阀作相应的开关动作，将水位控制在设定的范围内。

产品原理：1.实时显示型：当水箱（池）液位降至设定下限水位值时，智能液位监测仪输出信号并报警（可在值班室装一台智能液位监测仪和再场同步显示并报警）；当水箱（池）液位超高至设定上限水位值时，智能液位监测仪输出信号并报警（可在值班室装一台智能液位监测仪和再场同步显示并报警）。

2.实时显示并控制型：当水箱（池）液位降至设定下限水位值时，智能液位监测仪输出指令，指示泵阀开启送水，当水位达到设定上限水位值时，智能液位监测仪输出指令，指示泵阀关闭，停止送水。

同理，如有需要，智能液位监测仪也可以指示水泵或电动阀门作相反的运行动作。

智能液位监测仪的组成及特点：1、KLYW-L型智能液位监测仪由仪表控制箱，液位传感器，执行机构（如水泵、电动阀、电磁阀等）组成。

2、智能液位监测仪采用新一代模块电路，性能稳定可靠，无故障。

3、液位传感器采用数字仪表显示，可适时连续测量并显示高精度的水（液）位值。

（0.001米）4、可任意设定水箱、水池需要控制的上、下限起停泵阀的水位。

5、液位传感器具有体积小，精度高，适用于对316不锈钢无蚀害的任何介质测量。

不受测量距离远近限制。

6、智能液位监测仪可远距离传输信号和接收信号，可两地同步显示并报警，可输出信号给微机监实时测液位。

7、智能液位监测仪可带用控制水泵和阀门自动送水和停止送水功能。

8、智能液位监测仪可传输不同信号并报警带自动消音功能。

水位传感器的应用实例及原理1. 水位传感器简介水位传感器是一种用于检测液体水位高低的传感器，可以应用于各种液位检测场景，如水箱、水池、水井等。

水位传感器通过测量液体表面与传感器之间的压强，来判断液体的高低。

本文将介绍水位传感器的应用实例和其工作原理。

2. 水位传感器应用实例2.1 水箱液位监测水箱液位监测是水位传感器的常见应用之一。

通过将水位传感器安装在水箱内，可以实时监测水位的高低。

当水位超过设定的阈值时，水位传感器会输出信号，提醒用户及时补充水源。

2.2 污水处理在污水处理过程中，水位传感器能够监测污水罐或污水管道中的液位变化。

当液位超过设定值时，水位传感器会触发相应的报警或控制系统，实现自动排水或停止进水的功能。

2.3 游泳池水位控制游泳池水位控制是水位传感器的另一个应用场景。

通过安装水位传感器在游泳池中，可以检测到水位的高低，并自动控制水泵的启停，以保持水位在设定范围内。

3. 水位传感器工作原理水位传感器的工作原理基于压力传感技术。

常见的水位传感器分为浮球式和压阻式两种。

3.1 浮球式水位传感器浮球式水位传感器通过测量浮球在液体中所受到的浮力来判断水位的高低。

当液位上升时，浮球随之上升，压力传感器就会感知到浮球所受到的浮力，从而输出相应的信号。

3.2 压阻式水位传感器压阻式水位传感器是基于压阻变化来测量液位高低的。

传感器通过安装在容器底部的细小管道，使液体进入管道内部。

当液位上升时，管道内液体的压力也随之增加，压力传感器就会检测到这种变化并将其转换为相应的电信号。

4. 水位传感器的优势•高精度: 水位传感器具有较高的测量精度，可精确测量液体的高度。

•快速响应: 水位传感器的响应速度快，可以及时感知液位的变化。

•长寿命: 由于水位传感器一般采用耐腐蚀材料制作，并且不直接接触液体，因此具有较长的使用寿命。

•安装简便: 水位传感器的安装通常比较简单，用户可以根据需要选择合适的安装方式。

5. 总结水位传感器在液位检测领域有着广泛的应用。

斯克维思磁致伸缩液位计说明书一、斯克维思磁致伸缩液位计简介斯克维思磁致伸缩液位计是一款高性能的液位测量设备，广泛应用于各种工业领域，如石油、化工、食品、制药等。

它采用先进的磁致伸缩技术，具有良好的测量精度、稳定性高、抗干扰能力强等特点。

二、产品特点与优势1.测量精度高：斯克维思磁致伸缩液位计采用数字化处理技术，测量精度可达到±0.1%。

2.稳定性高：产品采用抗干扰设计，能在恶劣环境下保持稳定工作。

3.抗干扰能力强：斯克维思磁致伸缩液位计对电磁、振动等干扰具有很强的抗干扰能力。

4.结构紧凑：产品体积小，安装方便，节省空间。

5.适应性强：适用于各种介质的液位测量，如水、油、酸碱等。

6.操作简便：采用智能化设计，操作简单，便于维护。

三、工作原理与结构斯克维思磁致伸缩液位计主要由探头、电子模块和显示器三部分组成。

探头内部设有磁性浮子，浮子随着液位的改变而上下移动。

电子模块通过感应线圈产生磁场，与浮子磁场相互作用，从而实现液位的测量。

显示器用于显示实时的液位数据。

四、安装与使用方法1.安装：在容器上开孔，将液位计探头安装到位，确保探头与容器壁紧密贴合。

2.接线：将探头与电子模块相连，电子模块与显示器相连。

3.调试：开机后，进行简单的调试，确保液位计正常工作。

4.使用：通过显示器查看实时液位数据，如有异常，及时处理。

五、注意事项与维护1.安装时，确保探头与容器壁紧密贴合，避免泄漏。

2.接线时，遵循电气安全规范，防止短路、漏电等事故。

3.定期检查液位计的工作状态，如发现异常，及时停机检查。

4.保持液位计周围环境清洁，避免尘埃、水滴等进入探头。

5.定期清洁和保养液位计，延长产品使用寿命。

六、应用领域与案例斯克维思磁致伸缩液位计广泛应用于石油、化工、食品、制药等行业，实现对各种容器的液位测量。

在我国多个重点工程项目中，如石化、核电、水处理等，均有成功应用案例。

七、售后服务与技术支持我公司为用户提供完善的售后服务与技术支持，包括产品安装、调试、维修、更换等。

SMCY水箱液位显示报警仪应用案例说明在一些工业或建筑领域中，水箱是非常重要的设备之一，它们主要用于存储和供应水源，以满足工厂或建筑物的生产和使用需要。

水箱的液位管理对于确保正常供水和防止溢出或干涸非常重要。

因此，安装SMCY水箱液位显示报警仪能够提供及时、准确的水箱液位信息，以及在异常情况下发出报警信号，为水箱管理带来了许多便利和安全性。

在许多工厂和建筑物中，由于水需求量大和供水压力要求高，通常会安装一个大容量的水箱。

这些大型水箱的液位由于其高度较高，人工观察困难，因此需要使用液位显示报警仪来实时监测液位情况。

SMCY水箱液位显示报警仪通过安装在水箱上方的液位传感器，可以实时感知液位高度，并将其显示在液晶屏上，供工作人员随时观察。

一般情况下，水箱会设定一个正常工作液位范围。

当液位高于或低于这个范围时，SMCY水箱液位显示报警仪会发出相应的声音或光线报警信号，以提醒工作人员采取相应的措施。

例如，当液位过高时，可能会导致水箱溢出，造成浪费或损坏设备，此时报警仪将会发出高频警报声或闪烁警示灯。

同样地，当液位过低时，可能会影响供水正常进行，此时报警仪会发出低频的警报声或常亮的警示灯，提醒工作人员及时补充水源。

除了实时显示液位和发出报警信号外，SMCY水箱液位显示报警仪还具有一些其他的功能和特点。

例如，它可以设置不同的报警级别，以区分不同重要性的报警情况。

对于一些紧急情况，可以设置更响亮或更明显的报警方式，以确保工作人员能够及时察觉。

此外，报警仪还可以连接到中央监控系统，以便管理人员可以通过远程监视和控制系统来实时了解水箱液位情况。

总之，SMCY水箱液位显示报警仪可广泛应用于各种工厂和建筑领域，为水箱液位管理提供了便利和安全性。

它不仅可以实时显示水箱液位，还可以在液位异常时发出警报信号，以提醒工作人员及时采取措施。

通过这种设备，可以避免水箱溢出或干涸等问题，确保正常供水和设备的正常运行。

液位计使用案例咱先来说说我朋友老张厂里的事儿。

老张那厂子里有个大储液罐，就跟个大巨人的肚子似的，里面装着各种化学原料，这原料的液位控制可太重要了，就像你炒菜放盐得知道放多少一样。

之前啊，他们全靠人工拿个长杆子去捅，伸到罐子里蘸一蘸，再拿出来看看沾到多高，以此来估摸液位。

这办法不仅麻烦，还不准呢，有时候工人忙起来就给忘了，差点出大事故。

后来啊，厂里就安了个液位计。

这液位计就像个聪明的小眼睛，一直盯着罐子里的液位。

这液位计的安装还挺有意思的，工人师傅就像给储液罐戴上了一个高科技的小帽子一样，把液位计稳稳地装在罐子顶上。

刚装上的时候，大家都围着看新鲜。

这液位计的显示屏就像个小电视似的，上面清晰地显示着液位的高度，数字还一跳一跳的，特神奇。

老张说就像给那大罐子装上了一个液位管家。

有一次，进料的管道有点堵塞，原料进罐的速度比平常慢了好多。

要是搁以前，等工人发现的时候，估计生产流程都得停了。

但是有了液位计就不一样了，控制室里的工作人员瞅着液位计的数据，一下子就发现液位上升的速度不对劲儿。

马上就通知维修人员去检查管道，没多会儿就把堵塞的问题给解决了。

这就好比液位计是个瞭望员，一有啥风吹草动就赶紧报告。

还有一回，厂里要把储液罐里的原料转移到小罐子里去，方便运输。

工作人员就盯着液位计，根据液位的下降速度来调整转移的速度。

就像你给杯子倒水，眼睛看着水位一样。

这样精准地操作，既不会让原料洒出来浪费，也不会因为转移不完全影响后续的工作。

从老张厂子里这个例子就能看出来，液位计这玩意儿虽然不大，但作用可不小。

就像一个小小的精灵，默默地守护着储液罐里的液位，让整个生产流程都变得更加安全、高效。

再说说我家楼下那个小加油站。

那有几个汽油储存罐，这汽油液位的监控可不能马虎，毕竟汽油可是个危险又宝贵的东西。

加油站之前也用过一些土办法来估摸汽油的量，但是误差太大了。

后来就换上了液位计。

这液位计在加油站的油罐里就像是个严谨的会计，把汽油的量算得清清楚楚。

磁致伸缩液位报警器
简介
磁致伸缩液位报警器是一种用于监测液体或粉体在内的液位的装置。

它通过使用磁性材料和伸缩装置来实现液位监测，并在液位超过预设阈值时发出报警信号。

磁致伸缩液位报警器通常用于工业设备、油罐、水箱等各种，以确保液位在安全范围内。

工作原理
磁致伸缩液位报警器包含了一个磁性材料的浮球和一个与之匹配的磁性探头。

当液位低于或接近预设阈值时，浮球会下沉并与磁性探头脱离，使得磁性探头中断。

这个中断会触发报警器产生报警信号，以提醒操作人员液位已低于安全范围。

主要特点
- 灵敏度高：磁性探头与浮球匹配紧密，使得液位变化能够准确被探测和报警。

- 耐腐蚀性强：磁致伸缩液位报警器使用耐腐蚀材料制成，可以适应各种液体环境。

- 安装方便：磁致伸缩液位报警器采用简单的结构设计，安装操作简便。

- 可靠性高：磁性探头和浮球之间不会产生接触，避免了机械磨损导致的故障。

应用领域
磁致伸缩液位报警器被广泛应用于以下领域：
- 工业设备：用于监测各种液体或粉体在设备中的液位，以避免泄漏或溢出。

- 石油化工：用于油罐、储罐、转运管道等液体贮存和输送系统，确保安全运营。

- 水处理：用于水箱、污水处理设备等，监测并控制水位以维持正常运行。

- 供暖系统：用于锅炉、热水器等系统中，确保供暖液体的准确水位。

总结
磁致伸缩液位报警器是一种可靠、高效的液位监测设备，适用于各种工业和民用场景。

其高灵敏度、耐腐蚀性强和简便的安装使得它成为确保液位安全的理想选择。

液位控制器说明书
液位报警控制器是一种监测液位并在液位到达一定高度或低度时发出警报的设备。

以下是液位报警控制器的使用说明：
1.确定液位报警器的安装位置，通常应该安装在容器的顶部或底部，以便能够准确感测液位变化。

2.连接电源：第一步需要为液位报警控制器连接电源。

根据设备的要求和安装位置，使用正确的电源线为设备供电。

3.连接传感器：将传感器连接到液位报警控制器。

传感器应该安装在容器的顶部或底部，根据设备的要求和安装要求完成连接。

4.设置警报值：根据需要设置液位报警器的警报值。

设置过程可能会因不同的设备而有所不同。

对于某些设备，用户可以使用按钮或旋钮来设置液位警报值。

5.测试设备：完成液位报警器的安装和设置后，请测试设备以确保其正常工作。

通常可以将容器注满水，并检查液位控制器是否发出警报。

6.日常维护：在使用过程中，需要对液位报警器进行定期维护。

通常可以使用软毛刷或擦布清洗传感器，以确保液位报警器的精度和可靠性。

使用说明书OWNER’S MANUAL智能液位监控仪INTELLIGENT FLUID POSITION MONITORING METER无锡市新兴仪表有限公司Wuxi Xinxing Instrument Co..Ltd1.总述1.1概述智能通用型电接点液位监控仪是由测量筒、超纯陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。

它采用红绿双色发光管在显示中模拟汽（红）水（绿），明显指示液位在容器中的位置，并具有越限报警、输出等功能。

智能电接点液位监控仪具有结构简单、显示直观、运行可靠、维修量小、判断和排除故障方便等优点。

它采用全电信号传送，不仅延时小，而且无机械传动所产生的变差和刻度误差，不需要进行误差计算和调整。

电接点液位计最突出的优点是能适应锅炉变参数运行，在锅炉起停等变参数运行工况下，仪表均能在控制室内准确地显示水位。

电接点液位监控仪适用于导电液体的液位测量和控制。

主要用于监视锅炉汽泡水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其他水箱的液位测量。

但不适用易燃易爆场合。

命名方法1.1.1标尺型号查附表，特殊规格可根据用户需要定制1.1.2测量筒参数01—工作压力≤6.4Mpa02—工作压力≤16Mpa03—工作压力≤20Mpa04—工作压力≤22Mpa1.1.3安装方式Z—竖式安装H—横式安装1.2特点仪表的显示部分采用模拟显示和数字显示两种方式同时进行，非常直观地即时显示水位的升除情况。

显示点数可根据用户需要在6～19点范围内任意设定。

每个标尺刻度值可以通过面板操作任意设定，并可根据标尺刻度值方便地更换标尺，克服了老式仪表通用性差、不能互换、备用品规格品种要求多等缺点。

具有液位越限声光报警方式等多种报警方式选择功能，报警点的位置可在标尺刻度范围内任意设定。

具有水阻自动判断、跟踪功能，本仪表可对每一电极单独测试，且可显示每一点的水阻（汽阻）值，使您及时发现并判断电极工作是否正常，帮助您决定整套电极是否需要清洗或更换，及精确提供汽液临界面值的调整参数。
