下载文档原格式
1fz发动机维修手册1. 引言1FZ发动机是丰田汽车公司于1985年开始生产的一款直列六缸汽油发动机，被广泛应用于丰田的SUV和卡车系列中。
本手册旨在为维修该发动机的技术人员提供详细而全面的指导，使他们能够准确诊断和解决发动机故障，确保发动机的正常运转和性能。
2. 发动机概述1FZ发动机采用了双凸轮轴、多点喷射系统和涡轮增压技术，具有较高的动力输出和燃油经济性。
本节将介绍发动机的主要结构和技术特点，包括气缸布局、曲轴传动、燃油系统等。
3. 维修前的准备工作在进行发动机维修之前，需要进行一些必要的准备工作，以确保工作的顺利进行和人身安全。
本节将介绍维修工具的准备、工作环境的安全要求，以及遵循的技术规范和注意事项。
4. 维修流程4.1 故障诊断发动机故障的准确诊断是解决问题的关键。
本节将介绍故障诊断的一般步骤和常见故障现象，包括异常噪音、动力不足、冷却系统问题等，并给出一些应对方法。
4.2 发动机拆装当经过诊断确认需要进行发动机拆装时，需要按照正确的步骤进行操作，以避免进一步损坏。
本节将介绍发动机的拆卸和装配方法，包括缸头、活塞环、气门和曲轴等零部件的处理。
4.3 燃油系统维修燃油系统是发动机正常运行的关键部分，本节将重点介绍燃油喷射系统的工作原理、常见故障及其修复方法，包括燃油泵、喷油嘴、油箱和油管等组成部分。
4.4 冷却系统维修发动机冷却系统的正常运行对于发动机的寿命和性能至关重要。
本节将介绍冷却液的选择和更换、散热器和水泵的维修等内容，以确保冷却系统的良好工作状态。
4.5 点火系统维修发动机点火系统的可靠性对于燃烧过程和动力输出至关重要。
本节将介绍常见的点火系统故障和故障诊断方法，包括点火线圈、火花塞和点火分配器等部件的维修和更换。
5. 维修常识和技巧在实际的发动机维修过程中，有一些经验和技巧可以提高工作效率和质量。
本节将分享一些实用的维修常识和技巧，如油封的安装技巧、曲轴的测量方法和活塞环的安装顺序等。

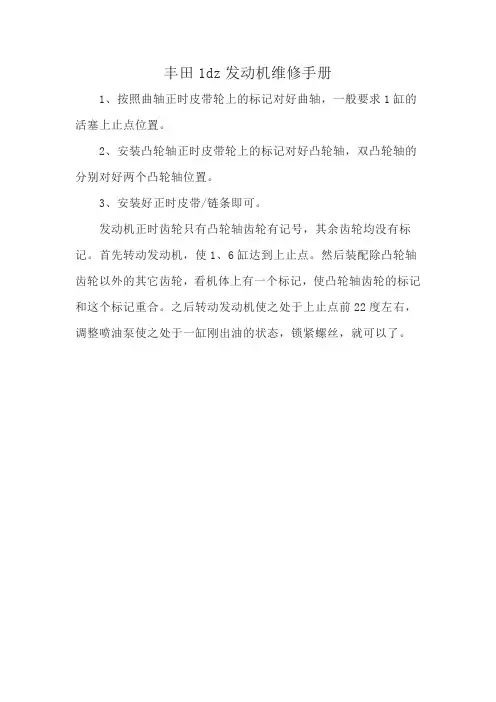

丰田1dz发动机维修手册
1、按照曲轴正时皮带轮上的标记对好曲轴，一般要求1缸的活塞上止点位置。
2、安装凸轮轴正时皮带轮上的标记对好凸轮轴，双凸轮轴的分别对好两个凸轮轴位置。
3、安装好正时皮带/链条即可。
发动机正时齿轮只有凸轮轴齿轮有记号，其余齿轮均没有标记。
首先转动发动机，使1、6缸达到上止点。
然后装配除凸轮轴齿轮以外的其它齿轮，看机体上有一个标记，使凸轮轴齿轮的标记和这个标记重合。
之后转动发动机使之处于上止点前22度左右，调整喷油泵使之处于一缸刚出油的状态，锁紧螺丝，就可以了。

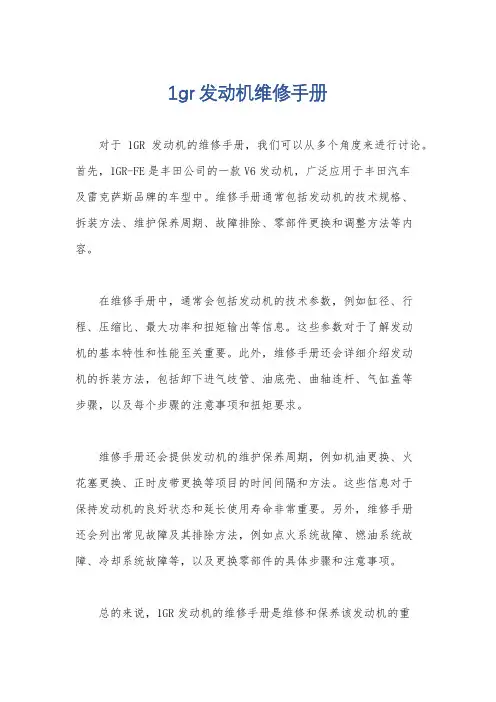

1gr发动机维修手册
对于1GR发动机的维修手册，我们可以从多个角度来进行讨论。
首先，1GR-FE是丰田公司的一款V6发动机，广泛应用于丰田汽车
及雷克萨斯品牌的车型中。
维修手册通常包括发动机的技术规格、
拆装方法、维护保养周期、故障排除、零部件更换和调整方法等内容。
在维修手册中，通常会包括发动机的技术参数，例如缸径、行程、压缩比、最大功率和扭矩输出等信息。
这些参数对于了解发动
机的基本特性和性能至关重要。
此外，维修手册还会详细介绍发动
机的拆装方法，包括卸下进气歧管、油底壳、曲轴连杆、气缸盖等
步骤，以及每个步骤的注意事项和扭矩要求。
维修手册还会提供发动机的维护保养周期，例如机油更换、火
花塞更换、正时皮带更换等项目的时间间隔和方法。
这些信息对于
保持发动机的良好状态和延长使用寿命非常重要。
另外，维修手册
还会列出常见故障及其排除方法，例如点火系统故障、燃油系统故障、冷却系统故障等，以及更换零部件的具体步骤和注意事项。
总的来说，1GR发动机的维修手册是维修和保养该发动机的重
要参考资料，能够帮助技师和车主了解发动机的结构和工作原理，掌握正确的维修方法，确保发动机的正常运行和提高使用寿命。
希望这些信息能够对你有所帮助。
DOWNLOAD 4S FE ENGINE MANUAL TOYOTA PDF EBOOK EPUB MOBI4s fe engine manual toyota4s fe engine manual pdf4s fe engine manual toyotaSave this Book to Read 4s fe toyota engine service manual PDF eBook at our Online Library. Get 4s fe toyota engine service manual PDF file for free from our online library4s fe engine manual pdf4s fe toyota engine service manual by JamesAust2323 - Issuu4s fe engine manual toyota4s Fe Toyota Engine Service Manual.pdf - Free download Ebook, Handbook, Textbook, User Guide PDF files on the internet quickly and easily.4s fe toyota engine service manual by JamesAust2323 - Issuu4s Fe Toyota Engine Service Manual.pdf - Free Download4s fe engine manual toyotaToyota 4sfe Engine Manual.pdf - Free download Ebook, Handbook, Textbook, User Guide PDF files on the internet quickly and easily. ... Toyota 4sfe Engine Manual Toyota 4s Fe Engine Manual Pdf Toyota 2e Engine Manual Pdf Toyota 2e Engine Manual Toyota 2e Engine Workshop Manual Toyota 3s-fe Engine Repair Manual Pdf Toyota L 2l 2l-t Engine Repair ...4s Fe Toyota Engine Service Manual.pdf - Free DownloadToyota 4sfe Engine Manual.pdf - Free Download4s fe engine manual toyotaWorkshop Repair and Service Manuals toyota All Models Free OnlineToyota 4sfe Engine Manual.pdf - Free DownloadToyota Workshop Manuals4s fe engine manual toyotaView and Download Toyota 4A-FE repair manual online. 4A-FE Engine pdf manual download. Also for: 4a-ge.Toyota Workshop ManualsTOYOTA 4A-FE REPAIR MANUAL Pdf Download.4s fe engine manual toyotaManual Toyota 4s-fe.pdf - Free download Ebook, Handbook, Textbook, User Guide PDF files on the internet quickly and easily.TOYOTA 4A-FE REPAIR MANUAL Pdf Download.Manual Toyota 4s-fe.pdf - Free Download4s fe engine manual toyotaThere were both 4S-Fi (central point fuel injection) and 4S-FE (multi-point fuel injection) versions. 5S. The 5S engine was essentially the same basic design as the 3S, but features a slightly increased bore and an increased stroke (87.1 x 90.9 mm). The total displacement was thus increased to 2.2 L (2,164 cc).Manual Toyota 4s-fe.pdf - Free DownloadToyota S engine - Wikipedia4s fe engine manual toyotaToyota 3S-FE Engine Repair Manual (RM395). It is commonly used in the: Camry 1987–1992, CelicaT160/T180/T200, Carina 1987–1992, Carina 1988–2001, Caldina 1992–2002, Carina ED 1990–1992 and E 1993–1998, Corona T170/T190, Avensis 1997–2000, RAV4, 1994–2000, Picnic/Ipsum 1996–2002.Toyota S engine - WikipediaPDF ONLINE - Toyota 3S-FE Engine Repair Manual (RM395)4s fe engine manual toyotaToyota 3s-fe Engine Repair Manual Pdf.pdf - Free download Ebook, Handbook, Textbook, User Guide PDF files on the internet quickly and easily.PDF ONLINE - Toyota 3S-FE Engine Repair Manual (RM395)Toyota 3s-fe Engine Repair Manual Pdf.pdf - Free Download4s fe engine manual toyota4A-FE Engine INTRODUCTION - Identification Information, General Repair Instructions 4A-GE Engine INOl 16 IN0035 IDENTIFICATION INFORMATION ENGINE SERIAL NUMBER The engine serial number is stamped on the left side of the cylinder block. GENE_RAL REPAIR INSTRUCTIONS 1. Use fender, seat and floor covers to keep the vehicle clean and prevent damage. 2.Toyota 3s-fe Engine Repair Manual Pdf.pdf - Free DownloadTOYOTA 4A-FE, 4A-GE NGINE REPAIR MANUAL4s fe engine manual toyota17.92MB ENGINE SERVICE MANUAL FOR 4S FE As Pdf, ENGINE FOR 4S FE MANUAL SERVICE As Docx, 4S MANUAL ENGINE FE SERVICE FOR As Pptx ENGINE SERVICE MANUAL FOR 4S FE How easy reading concept can improve to be an effective person? ENGINE SERVICE MANUAL FOR 4S FE review is a very simple task. Yet, how many people can be lazy to read?TOYOTA 4A-FE, 4A-GE NGINE REPAIR MANUAL17.92MB ENGINE SERVICE MANUAL FOR 4S FE As Pdf, ENGINE FOR4s fe engine manual toyota5S–FE Engine download Repair Manual. HOW TO PROCEED WITH TROUBLESHOOTING. The Engine Control System broadly consists of the sensors, Engine Control Module (ECM) and actuators. The ECM receives signals from various sensors, judges the operating conditions and determines the optimum injection duration, timing, ignition timing and idle speed.17.92MB ENGINE SERVICE MANUAL FOR 4S FE As Pdf, ENGINE FOREngine 5S–FE - Wiring Diagrams - 4s fe engine manual toyotaOn the next page select the specific PDF that you want to access. For most vehicles this means you’ll filter through the various engine models and problems that are associated with specific car. You’ll then be shown the first 10 pages of the manual, scroll down and click ‘show full PDF’.Engine 5S–FE - Wiring Diagrams - Hyundai Workshop Repair | Owners Manuals (100% Free)4s fe engine manual toyotaView and Download Toyota 3S-GE repair manual online. 3S-GE Engine pdf manual download. Also for: 3s-gte, 5s-fe. Hyundai Workshop Repair | Owners Manuals (100% Free)TOYOTA 3S-GE REPAIR MANUAL Pdf Download.4s fe engine manual toyotaThe 4A–FE engine is an in–line, 4–cylinder engine with the cylinders numbered 1 – 2 – 3 – 4 from the front. The crankshaft is supported by 5 bearings ...TOYOTA 3S-GE REPAIR MANUAL Pdf Download.TOYOTA ENGINE MANUAL 4A-FE, 3S-GTE, 5S-FE4s fe engine manual toyotaToyota 1ZZ-FE, 3ZZ-FE Engine Repair Manual (RM1099E). Generally repair operations can be separated in the following 3 main processes: 1. Diagnosis 2. Removing and Installing, Replacing, Disassembling, Installing and Checking, Adjusting 3. Final InspectionTOYOTA ENGINE MANUAL 4A-FE, 3S-GTE, 5S-FEPDF ONLINE - Toyota 1ZZ-FE, 3ZZ-FE Engine Repair Manual4s fe engine manual toyotaThe 3S-FE engine is fitted with cast iron internals, whereas the 3S-GE/GELU engines have forged internals. ENGINE (RM395) Part Number: PZ471-M0395-CA English Repair Manual ENGINE 3S-FE engine, for vehicles from Oct. 1997 to Dec. 2002 production. The Toyota 3S-FE is a 16-valve 2.0L twin camshaft, single cam gear engine built by Toyota from 1986 ...PDF ONLINE - Toyota 1ZZ-FE, 3ZZ-FE Engine Repair ManualToyota 3S-FE Engine Repair Manual (RM395) - Pdf Online4s fe engine manual toyotaToyota 4S-FE/Fi engine reliability, problems and repair. In 1987, a new 4S 1.8-liter engine replaced the Toyota 1S. It origins from the 3S cylinder unit, in which the cylinder diameter was diminished to 82.5 mm. The crankshaft remained intact. The engine was also equipped with the different intake and exhaust manifolds.Toyota 3S-FE Engine Repair Manual (RM395) - Pdf OnlineToyota 4S Engine | Specs, features, tuning, engine oil4s fe engine manual toyotaToyota 4Runner Repair Manual PDF 2002-2009 Engines Covered: 4.0 L 1GR-FE V6 4.7 L 2UZ-FE V8 (MY2003-2004) 4.7 L 2UZ-FE with VVT-i (MY2005-2009) 3.0 L 1KZ-TE I4 turbodiesel (Latin America) 3.0 L 1KD-FTV I4 Transmissions…Toyota 4S Engine | Specs, features, tuning, engine oilToyota Repair Manuals - Only Repair Manuals4s fe engine manual toyotaToyota Corona repair manual, fault codes, wiring diagrams PDF free download See also: Toyota Service Manuals Toyota Engine Repair Manual Toyota Corolla repair manual The repair, operation and maintenance manual for Toyota Corona vehicles equipped with 4A-FE (1.6 liter), 7A-FE (1.8 liter), 3S-FE (2.0 liter), 3S- GE (2.0 liters), 4S-FE (1.8 liters), 5E-FE (1.5 liters), as well as diesel engines ...Toyota Repair Manuals - Only Repair ManualsToyota Corona | 4s fe engine manual toyotaWorkshop manual diesel engine Toyota 3S-FE engine (2.0 l) with fuel injection and 3S-FSE (2.0 l) with direct injection installed on Toyota cars in the 1996-2003 biennium. The manual provides information about the features of the diagnosis and repair of the engine with gasoline direct injection system Toyota (D4) for all car engine 3S-FSE.Toyota Corona | TOYOTA 3S-FE, 3S-FSE 1996-2003 repair manual engine4s fe engine manual toyotaCars 2WD, 4WD with gasoline engines 4S-FE, 3S-FE, 3S-GE Electric equipment of a body Mounting block Relays and fuses (fuse box) Power supply Connector for additional equipment Charging system, buzzer, start-up system Electric system of engine management system Toyota Carina ED Corona EXIV Electric motors of fansTOYOTA 3S-FE, 3S-FSE 1996-2003 repair manual engineToyota Carina PDF Manual - Wiring Diagrams4s fe engine manual toyotaReviewed by Pete C. Gunn For your safety and comfort, read carefully e-Books toyota 4e fe engine repair manual PDFthis Our Library Download File Free PDF Ebook.Toyota Carina PDF Manual - Wiring DiagramsTOYOTA 4E FE ENGINE REPAIR MANUAL PDF - Amazon S34s fe engine manual toyotaToyota 1AZ-FE Engine Repair Manual (RM865E) PDF free onlineThis manual is made in accordance with SAEJ2008.Generally repair operations can be separated in the following 3 main processes: Diagnosis Removing and Installing, Replacing, Disassembling,TOYOTA 4E FE ENGINE REPAIR MANUAL PDF - Amazon S3Toyota 1AZ-FE Engine Repair Manual (RM865E) - Pdf Online4s fe engine manual toyotaTOYOTA 5A ENGINE MANUAL PDF Download: TOYOTA 5A ENGINE MANUAL PDF TOYOTA 5A ENGINE MANUAL PDF - Are you looking for Ebook toyota 5a engine manual PDF? You will be glad to know that right now toyota 5a engine manual PDF is available on our online library. With our online resources, you can find toyota 5a engine manual or just about any type ofToyota 1AZ-FE Engine Repair Manual (RM865E) - Pdf OnlineTOYOTA 5A ENGINE MANUAL PDF - Amazon S34s fe engine manual toyotaPage 1 3S-GE and 3S-GTE ENGINE Pub.No.RM164E...; Page 460 The following pages have been added as a bonus to the OFFICIAL MR2 Manuals by Toyota. Much of the information in the following pages has been put together by enthusiastic owners or from in information gathered from the various MR2 Forums.TOYOTA 5A ENGINE MANUAL PDF - Amazon S3TOYOTA 3S-GE REPAIR MANUAL Pdf Download.4s fe engine manual toyotaengine mechanical ± fan and generator v belt (2az±fe) 14±5 author: date: 1527 2002 camry repair manual (rm881u) fan and generator v belt (2az±fe) replacement 1. remove front wheel rh 2. remove front fender apron seal rh 3. remove engine cover sub±assy no.1 4. remove engine moving control rod w/bracketTOYOTA 3S-GE REPAIR MANUAL Pdf Download.ENGINE MECHANICAL ± ENGINE ASSEMBLY (2AZ±FE) ENGINE4s fe engine manual toyotaPage 1 1NZ-FE ENGINE JDESCRIPTION The 1NZ-FE engine is a in-line, 4-cylinder, 1.5 liter, 16-valve DOHC engine. The VVT-i (Variable Valve Timing-intelligent) system, DIS (Direct Ignition System) and ETCS-i (Electronic Throttle Control System-intelligent) are used on this engine in order to realize high performance, quietness, fuel economy and clean emission.ENGINE MECHANICAL ± ENGINE ASSEMBLY (2AZ±FE) ENGINETOYOTA 1NZ-FE USER MANUAL Pdf Download.4s fe engine manual toyota13.96MB TOYOTA 4S FE WORKSHOP MANUAL As Pdf, TOYOTA WORKSHOP 4S MANUAL FE As Docx, 4S TOYOTA FE WORKSHOP MANUAL As Pptx TOYOTA 4S FE WORKSHOP MANUAL How easy reading concept can improve to be an effective person? TOYOTA 4S FE WORKSHOP MANUAL review is a very simple task. Yet, how many people can be lazy to read?TOYOTA 1NZ-FE USER MANUAL Pdf Download.13.96MB TOYOTA 4S FE WORKSHOP MANUAL As Pdf, TOYOTA4s fe engine manual toyotaHyundai Santa Fe Workshop Manual PDF. This webpage contains Hyundai Santa Fe Workshop Manual PDF used by Hyundai garages, auto repair shops, Hyundai dealerships and home mechanics. With this Hyundai Santa Fe Workshop manual, you can perform every job that could be done by Hyundai garages and mechanics from: changing spark plugs,brake fluids,13.96MB TOYOTA 4S FE WORKSHOP MANUAL As Pdf, TOYOTAHyundai Santa Fe Workshop Manual PDF - Car Repair Manuals4s fe engine manual toyotaThe first letters of the engine serial number represent your engine family and type code. These can be found on the engine data plate, or on your sales order acknowledgment. 2. How do I order a paper copy of OMMs? End users may order paper copies of service, maintenance and workshop manuals for all Perkins engines from their local distributor. Hyundai Santa Fe Workshop Manual PDF - Car Repair ManualsPerkins | Operation and maintenance manuals4s fe engine manual toyotaPublishing platform for digital magazines, interactive publications and online catalogs. Convert documents to beautiful publications and share them worldwide. Title: TOYOTA 1997-2002 3S-FE ENGINE WORKSHOP REPAIR &, Author: Stir John, Length: 4 pages, Published: 2013-08-28Perkins | Operation and maintenance manualsCalaméo - TOYOTA 1997-2002 3S-FE ENGINE WORKSHOP REPAIR4s fe engine manual toyotaToyota 5S–FE Engine Repair Manual (RM547E). Models with this engine: ST204 (US Generation 6 Celica GT),ST184 (US Generation 5 Celica GT, GT-S and SX. Australian Generation 5 Celica SX), SW21 (US Generation 2 MR2 N/A), SXV10 (Camry 1992–96), SXV20 (Camry 1997–01).Calaméo - TOYOTA 1997-2002 3S-FE ENGINE WORKSHOP REPAIRPDF ONLINE - Toyota 5S–FE Engine Repair Manual (RM547E)4s fe engine manual toyota180_ a01434 engine mechanical − engine (3rz−fe) 14−5 land cruiser prado repair manual (rm990e) hint: the idle mixture ad...PDF ONLINE - Toyota 5S–FE Engine Repair Manual (RM547E)ENGINE (3RZ FE) - Moranbah Weather | 4s fe engine manual toyotaDownload 60 Deutz Engine PDF manuals. User manuals, Deutz Engine Operating guides and Service manuals. ENGINE (3RZ FE) - Moranbah Weather | Deutz Engine User Manuals Download - ManualsLib4s fe engine manual toyotaEngine Maintenance / Repair Manual Suitable For Vehicles / Machinery Running The Following Engine/s Toyota1TR-FE 2.0 / 2TR-FE 2.7. Disclaimer We are not the publisher of this resource, this resource is available for free on the internet.Deutz Engine User Manuals Download - ManualsLibToyota 1TR 2.0 / 2TR-FE 2.7 Engine Workshop Maintenance4s fe engine manual toyotaToyota 1AZ-FE/1AZ-FSE/2AZ-FE engine Repair Manual [en].rar – A collection of English manuals on the maintenance and repair of Toyota engines models 1AZ-FE / 1AZ-FSE / 2AZ-FE: 9.7Mb: Download: Toyota1AZ-FE/2AZ-FE/2AD-FTV engine Repair Manual [ru].pdf – Manual in Russian for the maintenance and repair of Toyota engines models 1AZ-FE / 2AZ-FE ...Toyota 1TR 2.0 / 2TR-FE 2.7 Engine Workshop MaintenanceToyota engine repair manual free download | Automotive4s fe engine manual toyotaToyota Corona repair manual, fault codes, wiring diagrams PDF free download See also: Toyota Service ManualsToyota Engine Repair Manual Toyota Corolla repair manual The repair, operation and maintenance manual for Toyota Corona vehicles equipped with 4A-FE (1.6 liter), 7A-FE (1.8 liter), 3S-FE (2.0 liter), 3S- GE (2.0 liters), 4S-FE (1.8 ... Toyota engine repair manual free download | AutomotiveToyota | 4s fe engine manual toyotaOrder today your factory repair manual for Hyundai Santa Fe 2007, Hyundai Santa Fe 2008, Hyundai Santa Fe 2009, Hyundai Santa Fe 2010, Hyundai Santa Fe 2011 OR Hyundai Santa Fe 2012! Google+ ...Toyota | Hyundai Santa Fe 2007 2008 2009 2010 2011 2012 repair manual4s fe engine manual toyotaToyota 1NZ-FE Pdf User Manuals. View online or download Toyota 1NZ-FE User Manual ... Manuals; Brands; Toyota Manuals; Engine; 1NZ-FE; Toyota 1NZ-FE Manuals Manuals and User Guides for Toyota 1NZ-FE. We have 1 Toyota1NZ-FE manual available for free PDF ... 1NZ-FE Engine Description. 2. Engine Specifications. 2. Valve Timing. 3. Features of 1nz ...Hyundai Santa Fe 2007 2008 2009 2010 2011 2012 repair manualToyota 1NZ-FE Manuals4s fe engine manual toyotaHyundai Santa Fe 2013, Hyundai Santa Fe 2014, Hyundai Santa Fe 2015, Hyundai Santa Fe 2016 or Hyundai Santa Fe 2017 genuine factory repair manual! Buy factory manual to learn vehicle maintenance ...Toyota 1NZ-FE ManualsHyundai Santa Fe 2013 2014 2015 2016 2017 repair manual4s fe engine manual toyotaToyota Camry Owners Manual Toyota Camry Service Manual. Toyota Camry Service Manual. Toyota Camry Service Manual. Introduction; Audio & visual systemHyundai Santa Fe 2013 2014 2015 2016 2017 repair manualToyota Camry Service Manual4s fe engine manual toyotaAutomatic engine oil supply replenishment system adopted in the 2TZ-FE engine . Accessory drive system adopted in the 2TZ-FE engine. August. JZ series of in-line, 6-cylinder gasoline engines developed . ... D-4S, a direct-injection system, based on world-first technologies, adopted in the 2GR-FSE engine. 2006.Toyota Camry Service ManualEngines - 4s fe engine manual toyotaHyundai Santa Fe – mid-size crossover, created on the platform Hyundai Sonata. The car was named after the city in New Mexico. In 2001, this model was the first crossover Hyundai, released at the same time as the Ford Escape / Mazda Tribute and Pontiac Aztek.Engines - Hyundai Santa FE PDF Workshop and Repair manuals4s fe engine manual toyotaToyota Repair Manual Pdf Free Download.pdf - Free download Ebook, Handbook, Textbook, User Guide PDF files on the internet quickly and easily. Ebook PDF. ... 1991 Toyota Previa Repair Manual Pdf Toyota 1kz-te Engine Factory Workshop And Repair Manual Download 1991 Toyota Previa Repair Manual Pdffree Download ...Hyundai Santa FE PDF Workshop and Repair manualsToyota Repair Manual Pdf Free Download.pdf - Free Download4s fe engine manual toyotaHyundai Accent Repair Manual 2011-2015 models: Hyundai Accent Fourth Generation 4th Generation Hyundai Accent RB Series Hyundai Accent Blue (Turkey) Hyundai Accent WIT (South Korea, hatchback) Hyundai i25 Accent (Colombia,[40] Israel) Hyundai Fluidic Verna (India)…Toyota Repair Manual Pdf Free Download.pdf - Free DownloadHyundai Repair Manuals - Only Repair Manuals4s fe engine manual toyotaGet toyota 1nz fe engine repair manual PDF file for free from our online library PDF File: toyota 1nz fe engine repair manual. 3rd Edition PDF. So depending on what exactly you are searching, you will be able to choose ebooks to suit your own needs. Here is the access Download Page of TOYOTA 1NZ FE ENGINE REPAIR MANUAL PDF, click this Hyundai Repair Manuals - Only Repair ManualsTOYOTA 1NZ FE ENGINE REPAIR MANUAL PDF4s fe engine manual toyotaHyundai Santa Fe Based on the platform of the Hyundai Sonata, the Hyundai Santa Fe is the first SUV from South Korean auto manufacturer Hyundai. Introduced in 2001, it was at first criticized by the journalists for its obscure look, but the American buyers thought the other way.TOYOTA 1NZ FE ENGINE REPAIR MANUAL PDFHyundai Santa Fe Free Workshop and Repair Manuals4s fe engine manual toyota9 fees to NEVER pay a car dealership. Tips on car buying, how to negotiate, and how to buy a car. - Duration: 17:34. Chevy Dude Recommended for youHyundai Santa Fe Free Workshop and Repair ManualsToyota Engine 1ZZ FE Repair Manual4s fe engine manual toyotaToyota Engine 1ZZ FE Repair Manual。

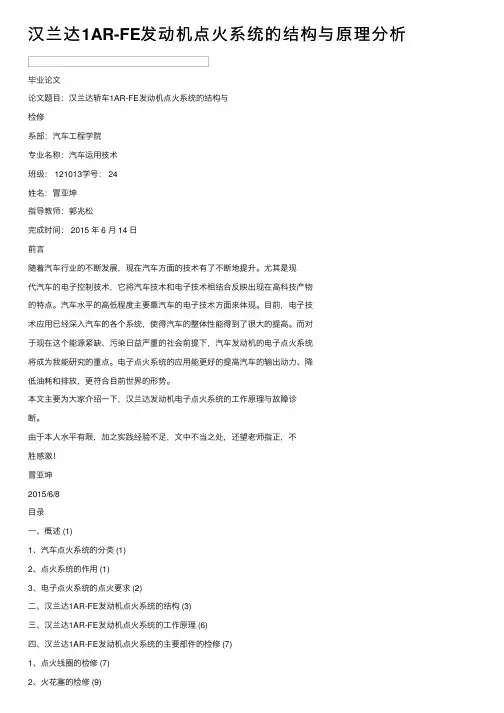

汉兰达1AR-FE发动机点⽕系统的结构与原理分析毕业论⽂论⽂题⽬：汉兰达轿车1AR-FE发动机点⽕系统的结构与检修系部：汽车⼯程学院专业名称：汽车运⽤技术班级： 121013学号： 24姓名：冒亚坤指导教师：郭兆松完成时间： 2015 年 6 ⽉ 14 ⽇前⾔随着汽车⾏业的不断发展，现在汽车⽅⾯的技术有了不断地提升。
尤其是现代汽车的电⼦控制技术，它将汽车技术和电⼦技术相结合反映出现在⾼科技产物的特点。
汽车⽔平的⾼低程度主要靠汽车的电⼦技术⽅⾯来体现。
⽬前，电⼦技术应⽤已经深⼊汽车的各个系统，使得汽车的整体性能得到了很⼤的提⾼。
⽽对于现在这个能源紧缺、污染⽇益严重的社会前提下，汽车发动机的电⼦点⽕系统将成为我能研究的重点。
电⼦点⽕系统的应⽤能更好的提⾼汽车的输出动⼒、降低油耗和排放，更符合⽬前世界的形势。
本⽂主要为⼤家介绍⼀下，汉兰达发动机电⼦点⽕系统的⼯作原理与故障诊断。
由于本⼈⽔平有限，加之实践经验不⾜，⽂中不当之处，还望⽼师指正，不胜感激！冒亚坤2015/6/8⽬录⼀、概述 (1)1、汽车点⽕系统的分类 (1)2、点⽕系统的作⽤ (1)3、电⼦点⽕系统的点⽕要求 (2)⼆、汉兰达1AR-FE发动机点⽕系统的结构 (3)三、汉兰达1AR-FE发动机点⽕系统的⼯作原理 (6)四、汉兰达1AR-FE发动机点⽕系统的主要部件的检修 (7)1、点⽕线圈的检修 (7)2、⽕花塞的检修 (9)3、曲轴位置传感器的检修 (11)五、案例分析 (13)结束语 (15)参考⽂献 (16)汉兰达轿车1AR-FE发动机点⽕系统的结构与检修摘要：本⽂⾸先阐述发动机点⽕系统的分类、点⽕要求以及作⽤，然后介绍了1AR-FE发动机的结构组成，再阐述了该发动机点⽕系统的主要部件的检修，最后结合实例进⾏案例分析。
关键词：1AR-FE发动机；点⽕系统；结构；检修在⼴汽丰⽥公司2009年后⽣产的轿车上，使⽤过这种1AR-FE发动机点⽕⽅式，本⽂主要是根据这款发动机来研究其点⽕系统的结构与检修。

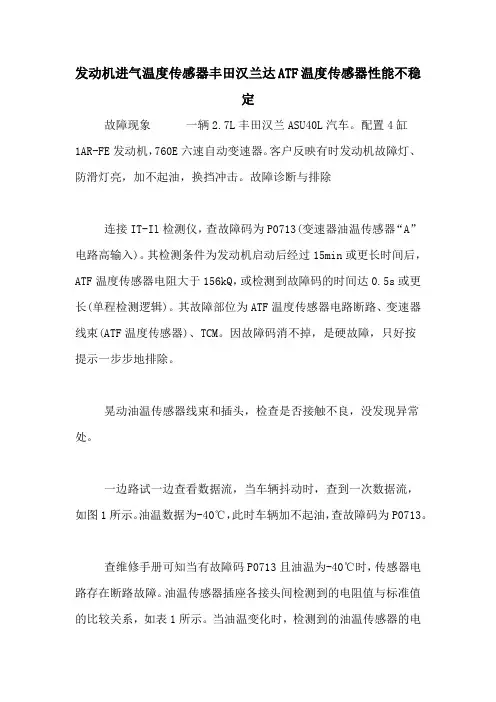

广汽丰田汉兰达CANBUS系统维修手册（可编辑）广汽丰田汉兰达CANBUS系统维修手册CA–98 CAN 通信系统– CAN 通信系统b 根据下表中的值测量电阻小心断开连接 ECU 的支线和传感器后必须测量电阻标准电阻DLC3D47CANH 检测仪连接条件规定状态D47-6 CANH - D47-14点火开关至ΩOFF 54 69CANL异常更换 CAN 中央接线连接器CANLC118856E73正常9 检查 CAN 总线是否短路ECU传感器a 将欧姆表探针分别连接到DLC3 的端子 6 CANH 和 14CA CANLb 观察检测仪上显示的电阻值时重新连接各 ECU 和传感器连接器直至电阻变得异常低于Ω54DLC3D47 CANH c 如果 ECU 连接器重新连接时电阻变得异常则该 ECU 中可能存在短路提示如果 ECU 连接器重新连接时电阻变得异常则该 ECU中可能存在短路CANLC118856E73下一步更换相应 ECU 或传感器10 检查 CAN 总线是否短路CAN 右侧接线连接器a 重新连接 CAN 中央接线连接器b 断开 CAN 右侧接线连接器c 根据下表中的值测量电阻CAN 通信系统– CAN 通信系统 CA–99CAND59CANH CANCANH ECMCANL CANCANL ECMC170176E18标准电阻CA检测仪连接配线颜色连接至条件规定状态D59-1 CANH - D59-12R - W ECM 点火开关 OFF 108 至132 Ω CANLD59-5 CANH - D59-16SB - W CAN 中央接线连接器点火开关 OFF 108 至132 ΩCANL结果结果转至正常 A异常CAN 中央接线连接器主线 B异常ECM 主线 CB 维修或更换 CAN 总线主线或连接器 CAN JCCTR - CAN JC RHC 转至步骤 16ACA–100 CAN 通信系统– CAN 通信系统11 检查 CAN 总线是否短路空调放大器支线a 断开空调放大器连接器D37CANH CANLC152868E13b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态CA D59-3 CANH - D59-14点火开关OFF 1 MΩ或更大CANLCANH 异常维修或更换CAN 总线支线或连接器空调放大器支线D59CANLC210276E18正常CAN 通信系统– CAN 通信系统 CA–10112 检查 CAN 总线是否短路防滑控制 ECU 支线a 断开防滑控制 ECU 连接器ECUA24CANL CANHC156384E48b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D59-4 CANH - D59-15CA点火开关OFF 1 MΩ或更大CANLCANH 异常维修或更换 CAN 总线支线或连接器防滑控制 ECU 支线D59CANLC210276E19正常13 检查 CAN 总线是否短路CAN 右侧接线连接器a 重新连接 CAN 右侧接线连接器CA–102 CAN 通信系统– CAN 通信系统b 根据下表中的值测量电阻小心断开防滑控制 ECU 和空调放大器连接器后必须测量电阻DLC3D47 CANH 标准电阻检测仪连接条件规定状态D47-6 CANH - D47-14点火开关至ΩOFF 54 69CANL异常更换 CAN右侧接线连接器CANLC118856E73正常14 检查 CAN 总线是否短路 AC ECUa 重新连接空调放大器连接器b 根据下表中的值测量电阻CA 小心断开防滑控制 ECU 连接器后必须测量电阻标准电阻DLC3D47CANH 检测仪连接条件规定状态D47-6 CANH - D47-14点火开关至ΩOFF 54 69CANL异常更换空调放大器总成CANLC118856E73正常更换制动器执行器总成15 检查 CAN 总线是否短路组合仪表 ECU 主线a 重新连接 CAN 中央接线连接器CAN 通信系统– CAN 通信系统 CA–103b 断开组合仪表连接器c 根据下表中的值测量电阻标准电阻检测仪连接条件规定状态E1-25 CANH - E1-26点火开关OFF 108 至132 ΩCANLE1异常维修或更换 CAN 主线或连接器组合仪表主线CANH CANLCC109571E21正常更换组合仪表参见 ME-85 页16 检查 CAN 总线是否短路ECM 主线CAa 重新连接 CAN 右侧接线连接器b 1AR-FE 发动机ECM1 断开 ECM 连接器2 根据下表中的值测量电阻标准电阻D61 检测仪连接条件规定状态D61-18 CANH - D61-20点火开关OFF 108 至132 ΩCANLCANHCANLC210397E02CA–104 CAN 通信系统– CAN 通信系统c 2GR-FE 发动机ECM 1 断开 ECM 连接器2 根据下表中的值测量电阻标准电阻检测仪连接条件规定状态D35-33 CANH - D35-34点火开关 OFF 108 至132 ΩCANLD35结果结果转至正常1AR-FE 发动机 A正常2GR-FE 发动机 B异常 CCANL CANHC170023E06 B 更换参见页ECM ES-399C 维修或更换 CAN主线或连接器主线ECMA更换参见页ECM ES-355CACAN 通信系统– CAN 通信系统 CA–105检查总线是否对短路CAN B描述如果 DLC3 的端子 6 CANH 和 16 BAT 或端子 14 CANL 和 16 BAT 之间没有电阻则 CAN 总线和B 之间可能存在短路症状故障部位总线对短路CAN B防滑控制 ECU动力转向 ECU转向角传感器横摆率传感器ECMDLC3 的端子 6 CANH 和 16 BAT 或端子 14 CANL 和 16 BAT 之中央气囊传感器总成间没有电阻空调放大器组合仪表 ECU主车身 ECU电视摄像机 ECUCAN 中央接线连接器CAN 右侧接线连接器CACA–106 CAN 通信系统– CAN 通信系统电路图120 ΩE1xX CANH CANL25 26P x W6 172 V3 CANH2BR 7 x xCANHD6x x 13 W 2 CANLCANL D6 W O6188ECU 133 Y CANHD30CA CANH 8 GR 8 14 x D30 xD9 W 22 CANLx xD9CANL W 199ECU 4 L 6CANHxCANLCANH 7 SB 9 15 W 14 D47 DLC3 N23x xN23CANL 6 W 20 R5 3ECUx xxCANH 16 W 2D14CANLD55CANH 1 12 CANSB WCANLC170473E02CAN 通信系统– CAN 通信系统 CA–107 XSB Wx5 16113 LG CANHD37x xD37CANH 25 R 4 14 W 12 CANLx xCANL 14 W 15A24 ECUD51 CANxCA1 1AR-FE1 12x2 2GR-FER W18 1 D61 D61 20 133 2 D35 D35 34 2CANH x CANLCANHECMCANL120 ΩCANHCANLC210405E01检查程序小心测量 CAN 主线和 CAN 支线之间的电阻前将点火开关置于 OFF 位置将点火开关置于 OFF 位置后检查并确认钥匙提醒警告系统和车灯提醒警告系统未处于工作状态开始测量电阻前使车辆保持原来状态至少分钟不要操作点火开关和任何其他开关或车门如果需1要打开车门以检查连接器则打开该车门并使其保持打开CA–108 CAN 通信系统– CAN 通信系统提示操作点火开关任何其他开关或车门会触发相关 ECU 和传感器进行CAN 通信该通信将导致电阻值发生变化即使清除了如果在行驶一段时间后又存储了则故障可能是因车辆振动而发生的在这种DTC DTC情况下执行下面的检查时晃动 ECU 或线束将有助于确定故障原因1 检查总线是否对短路中央接线连接器CAN B CANa 将点火开关置于 OFF 位置然后从蓄电池负极端子断开电缆b 断开 CAN 中央接线连接器c 根据下表中的值测量电阻CAND55 CANHCANH DLC3CA CANH CANCANL CANCANLCANL DLC3DLC3D47BATC170177E85标准电阻检测仪连接配线颜色连接至条件规定状态D55-1 CANH - D47-16SB - LG CAN 右侧接线连接器断开蓄电池负极端子 6 kΩ或更大BATD55-12 CANL - D47-16W - LG CAN 右侧接线连接器断开蓄电池负极端子 6 kΩ或更大BATCAN 通信系统– CAN 通信系统 CA–109检测仪连接配线颜色连接至条件规定状态D55-4 CANH - D47-16L - LG DLC3 断开蓄电池负极端子 6 kΩ或更大BATD55-15 CANL - D47-16W - LG DLC3 断开蓄电池负极端子 6 kΩ或更大BATD55-6 CANH - D47-16P - LG 组合仪表断开蓄电池负极端子 6 kΩ或更大BATD55-17 CANL - D47-16W - LG 组合仪表断开蓄电池负极端子 6 kΩ或更大BAT结果结果转至正常A异常DLC3 支线 B异常组合仪表主线C异常CAN 右侧接线连接器主线 DB 维修或更换连接至 DLC3 的 CAN 支线C 转至步骤 4D 转至步骤 5ACA2 检查总线是否对短路中央接线连接器CAN B CANa 根据下表中的值测量电阻CA–110 CAN 通信系统– CAN通信系统CANCANH D55CANHCANHCANLCANLCANLDLC3CAD47BATC170177E86标准电阻检测仪连接配线颜色连接至条件规定状态D55-2 CANH - D47-16V - LG 横摆率传感器断开蓄电池负极端子 6 kΩ或更大BATD55-13 CANL - D47-16W - LG 横摆率传感器断开蓄电池负极端子 6 kΩ或更大BATD55-3 CANH - D47-16Y - LG 中央气囊传感器总成断开蓄电池负极端子 6 kΩ或更大BATD55-14 CANL - D47-16W - LG 中央气囊传感器总成断开蓄电池负极端子 6 kΩ或更大BATD55-5 CANH - D47-16R - LG 转向角传感器断开蓄电池负极端子 6 kΩ或更大BATD55-16 CANL - D47-16W - LG 转向角传感器断开蓄电池负极端子 6 kΩ或更大BAT结果结果转至正常A异常横摆率传感器支线 B异常中央气囊传感器总成支线 C异常转向角传感器支线 DCAN 通信系统– CAN 通信系统CA–111B 转至步骤 8C 转至步骤 9D 转至步骤 10A3 检查总线是否对短路中央接线连接器CAN B CANa 根据下表中的值测量电阻CAND55CANH CANH ECUCANH ECUCACANL ECUCANLCANL ECUDLC3D47BATC170177E87标准电阻检测仪连接配线颜色连接至条件规定状态D55-7 CANH - D47-16BR - LG 动力转向 ECU 断开蓄电池负极端子 6 kΩ或更大BATD55-18 CANL - D47-16W - LG 动力转向 ECU 断开蓄电池负极端子 6 kΩ或更大BATD55-8 CANH - D47-16GR - LG 主车身 ECU 断开蓄电池负极端子 6 kΩ或更大BATCA–112 CAN 通信系统– CAN 通信系统检测仪连接配线颜色连接至条件规定状态D55-19 CANL - D47-16W - LG 主车身 ECU断开蓄电池负极端子 6 kΩ或更大BATD55-9 CANH - D47-16SB - LG 电视摄像机 ECU 断开蓄电池负极端子 6 kΩ或更大BATD55-20 CANL - D47-16W - LG 电视摄像机 ECU 断开蓄电池负极端子 6 kΩ或更大BAT结果结果转至正常A异常动力转向 ECU 支线 B异常主车身 ECU 支线C异常电视摄像机 ECU 支线 DB 转至步骤 11C 转至步骤 12D 转至步骤 13ACA更换 CAN 中央接线连接器4 检查总线是否对短路组合仪表主线CAN Ba 断开组合仪表连接器E1CANH CANLCC109571E21CAN 通信系统– CAN 通信系统CA–113b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D55-6 CANH - D47-16断开蓄电池负极端子 6 kΩ或更大BATD55-17 CANL - D47-16D55 BAT 断开蓄电池负极端子6 kΩ或更大异常维修或更换 CAN 主线或连接器组合仪表CANH 主线CANLDLC3D47BATC170244E42正常CA更换组合仪表参见 ME-85 页5 检查总线是否对短路右侧接线连接器CAN B CANa 断开 CAN 右侧接线连接器b 根据下表中的值测量电阻CA–114 CAN 通信系统– CAN 通信系统CAND59CANH CANCANH ECMCANLCANCANL ECMDLC3CAD47BATC170177E88提示断开 CAN 中央接线连接器之后必须测量电阻标准电阻检测仪连接配线颜色连接至条件规定状态D59-1 CANH - D47-16R - LG ECM 断开蓄电池负极端子 6 kΩ或更大BATD59-12 CANL - D47-16W - LG ECM 断开蓄电池负极端子 6 kΩ或更大BATD59-5 CANH - D47-16SB - LG CAN 中央接线连接器断开蓄电池负极端子 6 kΩ或更大BATD59-16 CANL - D47-16W - LG CAN 中央接线连接器断开蓄电池负极端子 6 kΩ或更大BAT结果结果转至正常 A异常ECM 主线 B异常CAN 中央接线连接器主线 CB 转至步骤 7CAN 通信系统– CAN 通信系统 CA–115C 维修或更换 CAN 主线或连接器CAN 中央接线连接器 - CAN 右侧接线连接器A6 检查总线是否对短路右侧接线连接器CAN B CANa 根据下表中的值测量电阻CANCANH D59CANHCACANLCANLDLC3D47BATC170177E89标准电阻检测仪连接配线颜色连接至条件规定状态D59-3 CANH - D47-16LG - LG 空调放大器断开蓄电池负极端子 6 kΩ或更大BATD59-14 CANL - D47-16W - LG 空调放大器断开蓄电池负极端子 6 kΩ或更大BATD59-4 CANH - D47-16B - LG 防滑控制 ECU 断开蓄电池负极端子 6 kΩ或更大BATD59-15 CANL - D47-16W - LG 防滑控制 ECU 断开蓄电池负极端子 6 kΩ或更大BATCA–116 CAN 通信系统– CAN 通信系统结果结果转至正常A异常空调放大器支线B异常防滑控制 ECU 支线CB 转至步骤 14C 转至步骤 15A更换 CAN 右侧接线连接器7 检查总线是否对短路主线CAN B ECMa 1AR-FE 发动机ECM1 断开 ECM 连接器CA D61CANHCANLC210397E02b 2GR-FE 发动机ECM 1 断开 ECM 连接器D35CANL CANHC170023E06CAN 通信系统– CAN 通信系统CA–117c 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D59-1 CANH - D47-16断开蓄电池负极端子6 kΩ或更大BATD59-12 CANL - D47-16D59 BAT 断开蓄电池负极端子6 kΩ或更大结果CANH 结果转至正常1AR-FE 发动机 A正常2GR-FE 发动机 B异常 CCANLB 更换参见页ECM ES-399DLC3C 维修或更换 CAN 主线或连接器主线D47 ECMBATC170244E43ACA更换参见页ECM ES-3558 检查总线是否对短路横摆率传感器支线CAN Ba 断开横摆率传感器连接器O6CANL CANHC165630E04CA–118 CAN 通信系统– CAN 通信系统b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D55-2 CANH - D47-16断开蓄电池负极端子 6 kΩ或更大BATD55-13 CANL - D47-16D55 BAT 断开蓄电池负极端子 6 kΩ或更大异常维修或更换 CAN 总线支线或连接器横摆CANH 率传感器支线CANLDLC3D47BATC170244E44正常CA更换横摆率传感器参见 BC-324 页9 检查总线是否对短路中央气囊传感器总成支线CAN Ba 断开中央气囊传感器总成连接器D30C131069E39CAN 通信系统– CAN 通信系统 CA–119 b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D55-3 CANH - D47-16断开蓄电池负极端子6 kΩ或更大BATD55-14 CANL - D47-16D55 BAT 断开蓄电池负极端子 6 kΩ或更大异常维修或更换 CAN 总线支线或连接器中央CANH 气囊传感器总成支线CANLDLC3D47BATC170244E45正常CA更换中央气囊传感器总成参见 RS-274 页10 检查总线是否对短路转向角传感器支线CAN Ba 断开转向角传感器连接器D14C165753E05CA–120 CAN 通信系统– CAN 通信系统b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D55-5 CANH - D47-16断开蓄电池负极端子 6 kΩ或更大BATD55-16 CANL - D47-16D55 BAT 断开蓄电池负极端子 6 kΩ或更大异常维修或更换 CAN 总线支线或连接器转向CANH 角传感器支线CANLDLC3D47BATC170244E46正常CA更换转向角传感器参见 BC-328 页11 检查总线是否对短路动力转向支线CAN B ECUa 断开动力转向 ECU 连接器ECUCANHD6CANLC128052E20CAN 通信系统– CAN 通信系统CA–121b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D55-7 CANH - D47-16断开蓄电池负极端子6 kΩ或更大BATD55-18 CANL - D47-16D55 BAT 断开蓄电池负极端子6 kΩ或更大异常维修或更换CAN 总线支线或连接器动力CANH 转向 ECU 支线CANLDLC3D47BATC170244E47正常CA更换动力转向参见页ECU PS-8412 检查总线是否对短路主车身支线CAN B ECUECU a 断开主车身 ECU 连接器D9CANH CANLC169664E06CA–122 CAN 通信系统– CAN 通信系统b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D55-8 CANH - D47-16断开蓄电池负极端子 6 kΩ或更大BATD55-19 CANL - D47-16D55 BAT 断开蓄电池负极端子 6 kΩ或更大异常维修或更换 CAN 总线支线或连接器主车CANH 身 ECU 支线CANLDLC3D47BATC170244E48正常CA更换主车身 ECU13 检查总线是否对短路电视摄像机支线CAN B ECUa 断开电视摄像机 ECU连接器ECUN23CANL CANHC170445E02CAN 通信系统– CAN 通信系统 CA–123 b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D55-9 CANH - D47-16断开蓄电池负极端子6 kΩ或更大BATD55-20 CANL - D47-16D55 BAT 断开蓄电池负极端子6 kΩ或更大异常维修或更换 CAN 总线支线或连接器电视CANH 摄像机 ECU 支线CANLDLC3D47BATC170244E49正常CA更换驻车辅助电视摄像机ECU ECU14 检查总线是否对短路空调放大器支线CAN Ba 断开空调放大器连接器D37CANH CANLC152868E13CA–124 CAN 通信系统– CAN 通信系统b 根据下表中的值测量电阻标准电阻CAN检测仪连接条件规定状态D59-3 CANH - D55-16断开蓄电池负极端子 6 kΩ或更大BATD59-14 CANL - D55-16D59。
维修手册附录丰田5A-FE／8A-FE发动机机械部分维修手册目录：一．部分发动机总成·2（一）组件··2（二）大修··5二．气缸盖总成·47（一）组件··47（二）大修··47三．气缸体总成·69（一）组件··69（二）大修··69一．部分发动机总成(5A - FE/8A - FE) （一）组件（二）大修1．拆下火花塞2．拆下通风阀分总成(a) 拆下通风阀。
(b) 拆下垫片。
3．拆下气门室盖分总成(a) 拆下加油盖。
(b) 拆下4个螺母，4个密封垫和气门室盖。
4．拆下2号正时链条或皮带罩(a) 拆下4个螺栓和2号正时皮带罩。
5．拆下曲轴齿轮或皮带轮罩分总成。
(a) 拆下2个螺栓和曲轴齿轮罩。
6．将1号气缸设定在上止点，压缩位置(a) 转动曲轴皮带轮，将皮带轮槽口对准1号正时皮带罩上的正时标记“O”。
(b) 检查曲轴正时皮带轮的“K”标记与轴承盖的正时标记对准。
否则，转动曲轴一周(3600)。
7．拆下凸轮轴皮带轮(a) 使用SST拆下皮带轮螺栓。
SST 09213 - 54015, 09330 - 00021 (90105 - 08076)(b) 使用SST拆下曲轴皮带轮。
SST 09950 - 50013 (09951 - 05010, 09952 - 05010 09953 - 05020, 09954 - 05021)8．拆下正时链条或皮带罩分总成(a) 拆下3个螺栓和正时皮带罩。
9．拆下正时皮带导轮10.拆下惰轮张紧弹簧(a) 旋松惰轮安装螺栓。
(b) 拆下张紧弹簧。
11.拆下正时皮带提示：如果重复使用正时皮带，在皮带上画一个方向箭头f按发动机旋转的方向），并如图所示在皮带轮和皮带上做出定位标记。
(a) 拆下正时皮带。
12.拆下1号正时皮带惰轮分总成。
广汽丰田汉兰达1AR-FE发动机维修手册（可编辑）广汽丰田汉兰达1AR-FE发动机维修手册EM–80 发动机机械部分发动机总成1AR-FE –50 51 44 inlbf154 55 47 inlbf50 51 44 inlbfEM 54 55 47 inlbf x 370 72 62 inlbfx 264 65 57 inlbf64 65 57 inlbf13 127 9x 2290 92 80 inlbf70 72 62 inlbf19092 80 inlbfx 2Nm kgfcm ftlbfA203494E01发动机机械部分发动机总成EM–811AR-FE –84 86 74inlbf12 120 9 EM12Nm kgfcm ftlbfA203495E01EM–82 发动机机械部分发动机总成1AR-FE –38 387 28x 338 38728x 2284 86 74 inlbfEM52 530 3898 100 87 inlbf52 530 3898 100 87 inlbfOO25 2551898 100 87 inlbf x 2x 225 255 18Nm kgfcm ftlbfND-OIL 8A207298E01发动机机械部分发动机总成 EM–83 1AR-FE –35 361 26EM74 755 55 80 82 71 inlbf294 2996 21692 939 68x 249 500 36156 571 41 x 2TWCx 248 490 35x 2Nm kgfcm ftlbfA203496E02EM–84 发动机机械部分发动机总成1AR-FE–84 86 74 inlbfx 287 887 65143 438 3295 969 70243 438 32EM 54 551 40x 3 95 969 7032 327 2432 327 24 32 327 2485 867 6387 887 65x 352 531 39 x 3 x 387 887 6532 327 24 85 867 6332 327 2432 327 2432 327 24 85 867 6385 867 63Nm kgfcm ftlbfA203497E01发动机机械部分发动机总成 EM–85 1AR-FE –x 298 100 87 inlbf37 377 2764 650 47EMx 332 330 2444 449 32x 441 418 30x 698 999 72 64 653 47x 3x 8x 2Nm kgfcm ftlbf 46 469 341324A203498E01EM–86 发动机机械部分发动机总成1AR-FE –拆卸1 回收制冷系统中的制冷剂参见 AC-266 页2 燃油系统卸压提示参见 FU-1 页3 将前轮置于正前位置4 拆卸前轮5 从蓄电池负极端子断开电缆小心断开并重新连接电缆后某些系统需要初始化参见 IN-38 页6 拆卸冷气进气管密封a 拆下个卡子和冷气进气管密封11EM7 拆卸发动机号底罩18 拆卸发动机号底罩29 拆卸地板左侧底罩10 拆卸左前翼子板防护条分总成参见 ET-66 页11 拆卸右前翼子板防护条分总成参见 EM-7 页A20348912 拆卸左前翼子板内衬参见ET-73 页13 拆卸右前翼子板内衬参见ET-74 页14 拆卸左前挡泥板密封a 拆下个螺栓卡子和左前挡泥板密封2A17185215 拆卸右前挡泥板密封a 拆下个螺栓卡子和右前挡泥板密封216 排空发动机机油参见 LU-3 页17 排空发动机冷却液参见 CO-13 页18 排空自动传动桥油参见 AX-200 页A171853发动机机械部分发动机总成EM–871AR-FE –19 拆卸左前刮水器臂和刮水片总成参见 WW-10 页20 拆卸右前刮水器臂和刮水片总成参见 WW-10 页21 拆卸前围板上通风栅板分总成参见 WW-11 页22 拆卸挡风玻璃刮水器电动机及连杆总成参见页WW-1223 分离喷射器管参见 BR-23 页24 拆卸前围上外板分总成参见 SP-16 页25 拆卸号发动机罩分总成1a 提起号发动机罩分总成的后部以从个销上分离1 2罩然后提起号发动机罩分总成的前部以从销上1分离罩并拆下号发动机罩分总成1小心试图同时脱开前后卡子可能会导致号发动机罩分1总成破裂EMA20348826 拆卸蓄电池a 拆下螺母并分离蓄电池正极端子b 松开螺母并拆下螺栓和蓄电池卡夹c 拆下蓄电池和蓄电池托盘A21498827 拆卸号空气滤清器进气口2a 断开个卡夹和真空软管2b 拆下个螺栓和号空气滤清器进气口2 228 拆卸空气滤清器盖分总成参见 ES-347 页29 拆卸空气滤清器滤芯分总成a 拆下空气滤清器滤芯分总成A196606EM–88 发动机机械部分发动机总成1AR-FE–30 拆卸空气滤清器壳分总成a 断开个卡夹2b 拆下个螺栓和空气滤清器壳分总成3A196607EM31 拆卸空气滤清器支架a 拆下个螺栓和空气滤清器支架2A19660832 拆卸号空气滤清器进气口1a 拆下螺栓和号空气滤清器进气口1A19660933 分离制动主缸储液罐总成a 断开液位警告开关连接器b 拆下螺栓并分离制动主缸储液罐总成A171831发动机机械部分发动机总成EM–891AR-FE –34 拆卸储液罐支架a 拆下个螺栓和储液罐支架2A17185935 断开散热器号软管1a 断开散热器号软管1EMA19662436 断开散热器号软管2a 断开散热器号软管2A21695237 断开加热器进水软管a 断开加热器进水软管A19661038 断开加热器出水软管a 断开加热器出水软管A196611EM–90 发动机机械部分发动机总成1AR-FE –39 断开燃油管分总成a 拆下号燃油管卡夹1b 捏住燃油管连接器然后拉出主燃油管小心检查管上和连接器周围是否有尘土和异物必要时进行清洁然后断开连接器用手断开连接器不要弯曲折叠或转动尼龙管如果管和连接器卡在一起则推拉连接器直至A198258E01 其松开将管和连接器端置于塑料袋中以免损坏和污染40 断开机油冷却器进油软管a 断开机油冷却器进油软管41 断开机油冷却器出油软管EM a 断开机油冷却器出油软管A20348742 断开变速器控制拉索总成a 从控制杆上拆下螺母b 用螺丝刀分离个卡爪并从控制拉索支架上断开4带卡子的控制拉索c 分离个卡爪并拆下卡子2C19619143 断开发动机线束a 分离个卡爪并拆下号继电器盒盖4 1A196614发动机机械部分发动机总成 EM–911AR-FE –b 拆下螺母并从发动机室继电器盒上断开发动机线束连接器A171851EMc 用螺丝刀松开卡爪并从发动机室继电器盒上分离发动机线束A196618d 断开发动机线束卡夹A196615e 断开发动机线束卡夹f 拆下螺栓并分离搭铁线A196616EM–92 发动机机械部分发动机总成1AR-FE–g 拆下个螺栓并分离搭铁线2A196613h 拆下螺栓并分离搭铁线EMA196620i 断开个卡夹拆下螺母并分离正极电缆2A196612j 断开个连接器个接线盒连接器和卡夹4 ECM 2A196622k 拆下个螺母和卡夹并分离发动机线束2A196621发动机机械部分发动机总成EM–931AR-FE –44 拆卸发动机右侧号悬置托架2a 拆下个螺栓和发动机右侧号悬置托架2 2A19662745 拆卸发动机运动控制杆a 拆下个螺栓和发动机运动控制杆4EMA20356946 断开单向阀软管接头a 断开个单向阀软管接头247 断开吸入软管分总成参见 AC-404 页48 断开排放软管分总成参见 AC-404 页49 固定方向盘参见 PS-55 页50 拆卸前排气管总成参见 EX-3 页51 分离左前稳定杆连杆总成参见 SP-17 页A19663852 分离右前稳定杆连杆总成提示执行与左侧相同的操作程序53 拆卸左前桥轮毂螺母参见 DS-6 页54 拆卸右前桥轮毂螺母提示执行与左侧相同的操作程序55 分离左前轮转速传感器参见 AH-6 页56 分离右前轮转速传感器提示执行与左侧相同的操作程序57 分离左侧横拉杆总成参见 PS-55 页EM–94 发动机机械部分发动机总成1AR-FE –58 分离右侧横拉杆总成提示执行与左侧相同的操作程序59 分离左前悬架号下臂参见页1AH-760 分离右前悬架号下臂1提示执行与左侧相同的操作程序61 分离左前桥总成参见 AH-7 页62 分离右前桥总成提示执行与左侧相同的操作程序63 分离转向中间轴分总成参见 SR-43 页64 拆卸飞轮壳底罩EM a 拆下飞轮壳底罩A19662565 拆卸传动板和变矩器离合器固定螺栓a 用 SST 固定曲轴皮带轮SST 09213-5401509330-00021 91551-80650 SSTA195875E02b 拆下个传动板和变矩器离合器固定螺栓6提示有一个黑色螺栓66 拆卸带传动桥的发动机总成a 固定发动机升降机A196626发动机机械部分发动机总成EM–951AR-FE –b 拆下个螺栓个螺母和车架左右纵梁板6 2A171833c 拆下个螺栓个螺母以及前悬架横梁左后和右后6 2支架d 操作发动机升降机然后从车辆上拆下带传动桥的发动机总成小心确保发动机上没有任何配线和软管 EMA17183467 安装发动机吊架a 如图所示用个螺栓安装个发动机吊架22项目零件号发动机号吊架 12281-360201发动机号吊架 12282-360202螺栓 91552-81040 91552-810251 2 扭矩 43 Nm 438 kgfcm 32 ftlbf提示将发动机号吊架的叉子部分安装到气缸盖的棱上2b 安装发动机吊链装置并用起重机吊起发动机68 拆卸发动机线束69 拆卸多楔带参见 EM-8 页A195856E0170 拆卸发电机总成参见 CH-12 页71 拆卸带皮带轮的压缩机总成参见 AC-404 页72 拆卸起动机总成参见 ST-120 页73 拆卸前桥左半轴总成参见 DS-6 页74 拆卸前桥左半轴孔卡环参见 DS-7 页75 拆卸前桥右半轴总成参见 DS-7 页EM–96 发动机机械部分发动机总成1AR-FE –76 拆卸半轴轴承支架a 拆下个螺栓和半轴轴承支架377 拆卸前车架总成a 松开个螺母3A196633EMA196628E01b 拆下个孔塞5A172972E01发动机机械部分发动机总成EM–971AR-FE –c 拆下个螺母并分离前车架总成9A172973E01 EM78 拆卸发动机前悬置隔振垫a 拆下螺母和发动机前悬置隔振垫A19662979 拆卸发动机左侧悬置隔振垫a 拆下螺母和发动机左侧悬置隔振垫A19663080 拆卸发动机右侧悬置隔振垫a 拆下螺母和发动机右侧悬置隔振垫A196631EM–98 发动机机械部分发动机总成1AR-FE –81 拆卸发动机右悬置支架a 拆下个螺栓和发动机右悬置支架382 拆卸自动传动桥总成参见 AX-208 页83 拆卸传动板和齿圈分总成参见 EM-75 页84 将发动机安装到发动机台架上a 用螺栓将发动机安装到发动机台架上A19663485 拆卸发动机吊架a 拆下个螺栓发动机号和号吊架21 2安装EM 1 安装发动机吊架参见 EM-95 页2 拆卸发动机台架1 2 3 安装传动板和齿圈分总成参见 EM-76 页4 安装自动传动桥总成参见 AX-212 页A195856E015 安装发动机右悬置支架a 用个螺栓安装发动机右悬置支架3扭矩 54 Nm551 kgfcm 40 ftlbfA1966346 暂时安装发动机前悬置隔振垫a 用螺母暂时安装发动机前悬置隔振垫A196629发动机机械部分发动机总成EM–991AR-FE –7 暂时安装发动机左侧悬置隔振垫a 用螺母暂时安装发动机左侧悬置隔振垫A1966308 暂时安装发动机右侧悬置隔振垫a 用螺母暂时安装发动机右侧悬置隔振垫9 安装前车架总成a 用个螺母安装带传动桥的发动机总成9EMA196631BBB BBAAABA172973E02扭矩 A52 Nm 531 kgfcm 39 ftlbfB87 Nm 887 kgfcm 64 ftlbf EM–100 发动机机械部分发动机总成1AR-FE –b 紧固个螺母3A B BEMA196628E02扭矩 A87 Nm 887 kgfcm 64 ftlbfB95 Nm 969 kgfcm 70 ftlbfc 安装个孔塞5A172972E0110 安装半轴轴承支架a 用个螺栓安装半轴轴承支架3扭矩 64 Nm 650kgfcm 47 ftlbf11 安装前桥左半轴孔卡环参见 DS-12 页12 安装前桥左半轴总成参见 DS-20 页13 安装前桥右半轴总成参见 DS-20 页14 安装起动机总成参见 ST-129 页A196633 15 安装压缩机和电磁离合器参见 AC-406 页发动机机械部分发动机总成EM–1011AR-FE –16 安装发电机总成参见 CH-19 页17 安装多楔带参见 EM-8 页18 安装发动机线束19 安装带传动桥的发动机总成a 将带传动桥的发动机总成安装到发动机升降机上b 拆下发动机吊架参见 EM-98 页c 将发动机总成安装到车辆上d 用个螺栓和个螺母安装车架左右纵梁板6 2扭矩螺栓 AB BC C B B 85 Nm 867 kgfcm 63 ftlbf螺栓 B32 Nm 327 kgfcm 24 ftlbf螺母 CA 32 Nm 327 kgfcm 24 ftlbf EMAA171833E02e 用个螺栓和个螺母安装前悬架横梁左后和右6 2B B 后支架扭矩螺栓 ACC 85 Nm 867 kgfcm 63 ftlbf螺栓 BBB 32 Nm 327 kgfcm 24 ftlbfA A 螺母 C32 Nm 327 kgfcm 24 ftlbfA171834E0220 安装传动板和变矩器离合器固定螺栓a 用 SST 固定曲轴皮带轮SST 09213-5401509330-00021 91551-80650SSTA195875E02b 在个传动板和变矩器离合器固定螺栓的或个62 3螺纹处滴数滴粘合剂粘合剂丰田纯正粘合剂 1324 THREE BOND 1324 或同等产品A192239E01EM–102 发动机机械部分发动机总成1AR-FE –c 安装个传动板和变矩器离合器固定螺栓6扭矩 41 Nm 418 kgfcm 30 ftlbf小心首先安装黑色螺栓然后安装个银色螺栓5A19662621 安装飞轮壳底罩a 安装飞轮壳底罩22 连接转向中间轴分总成参见 SR-52 页23 安装左前桥总成参见 AH-11 页EM24 安装右前桥总成提示操作程序与左侧相同A196625 25 安装左前悬架号下臂参见页1AH-1126 安装右前悬架号下臂1提示操作程序与左侧相同27 连接左侧横拉杆总成参见PS-59 页28 连接右侧横拉杆总成提示操作程序与左侧相同29 安装左前轮转速传感器参见 AH-13 页30 安装右前轮转速传感器提示操作程序与左侧相同31 安装左前桥轮毂螺母参见 DS-20 页32 安装右前桥轮毂螺母提示操作程序与左侧相同33 安装左前稳定杆连杆总成参见 SP-23 页34 安装右前稳定杆连杆总成提示操作程序与左侧相同35 安装前排气管总成参见 EX-6 页发动机机械部分发动机总成EM–1031AR-FE –36 连接排放软管分总成参见 AC-406 页37 连接吸入软管分总成参见 AC-406 页38 连接单向阀软管接头a 连接个单向阀软管接头2A19663839 安装发动机运动控制杆a 用个螺栓暂时安装发动机运动控制杆4EMA203569b 用个螺栓暂时安装发动机号悬置托架2 2c 紧固个螺栓6扭矩 38 Nm 387 kgfcm 28 ftlbfA19662740 连接发动机线束a 连接个连接器个接线盒连接器和卡夹4 ECM 2A196622EM–104 发动机机械部分发动机总成1AR-FE–b 用个螺母和卡夹安装发动机线束2扭矩 84 Nm 86 kgfcm 74 inlbf A196621c 用螺栓安装搭铁线扭矩 55 Nm 56 kgfcm 49 inlbf EMA196620d 用个螺栓安装搭铁线2扭矩 AA 80 Nm 82 kgfcm 71 inlbfB12 Nm 122 kgfcm 9 ftlbfBA196613E01e 用螺母和个卡夹安装正极电缆2扭矩 98 Nm 100 kgfcm 87 inlbf A196612f 用螺栓安装搭铁线扭矩 84 Nm 86 kgfcm 74 inlbf g 连接发动机线束卡夹A196616发动机机械部分发动机总成EM–1051AR-FE –h 连接发动机线束卡夹A196615i 将发动机线束连接到发动机室继电器盒上EMA196619j 安装螺母并连接发动机线束连接器扭矩 84 Nm 86 kgfcm 74 inlbfA171851k 安装号继电器盒盖141 连接变速器控制拉索总成a 将新卡子安装到控制拉索支架上A196614EM–106 发动机机械部分发动机总成1AR-FE –b 将控制拉索安装到控制拉索支架上A 小心确保卡子上的卡爪牢固安装在支架孔内A确保拉索牢固安装在卡子的卡爪内BBC102659E02c 用螺母将变速器控制拉索连接到控制杆上扭矩 12 Nm 120 kgfcm 9 ftlbf小心连接变速器控制拉索总成前检查并确认驻车档空档位置开关及换档杆置于位置NEMC20154642 连接机油冷却器出油软管a 连接机油冷却器出油软管43 连接机油冷却器进油软管a 连接机油冷却器进油软管A20348744 连接燃油管分总成a 将燃油管连接器推到燃油管上直至燃油管发出一声咔嗒声小心检查燃油管连接部位是否出现损坏或灰尘和异物通过尝试拉开管和连接器来检查它们是否牢固连接B012944b 安装号燃油管卡夹1A198258E01发动机机械部分发动机总成EM–1071AR-FE –45 连接加热器出水软管a 连接加热器出水软管A19661146 连接加热器进水软管a 连接加热器进水软管EMA19661047 连接散热器号软管1a 连接散热器号软管1A19662448 连接散热器号软管2a 连接散热器号软管2A21695249 安装储液罐支架a 用个螺栓安装储液罐支架2扭矩 90 Nm 92 kgfcm 80 inlbf A171859EM–108 发动机机械部分发动机总成1AR-FE –50 安装制动主缸储液罐总成a 用螺栓安装制动主缸储液罐总成扭矩 90 Nm 92 kgfcm 80 inlbf b 连接液位警告开关连接器A17183151 安装号空气滤清器进气口1a 用螺栓安装号空气滤清器进气口。
