GPRS简介

  • 格式：doc
  • 大小：945.50 KB
  • 文档页数：23

技术文件技术文件名称：GPRS通用分组无线业务介绍技术文件编号：版本：V1.0文件质量等级：A级共页(包括封面)拟制MSS数据业务室审核会签标准化批准深圳市中兴通讯股份有限公司目录1 GPRS概述 (3)1.1 GSM移动数据业务的技术进展 (3)1.1.1 高速电路交换数据（HSCSD） (3)1.1.2 通用分组无线电业务（GPRS） (3)1.1.3 HSCSD与GPRS的对比 (3)1.1.4 EDGE技术 (4)1.2 GPRS业务描述 (4)1.2.1 业务特点 (4)1.2.2 业务种类 (4)1.3 GPRS主要功能 (5)1.3.1 移动性管理功能 (5)1.3.2 网络接入控制功能 (5)1.3.3 分组路由和传送功能 (5)1.3.4 逻辑链路管理和无线资源管理功能 (5)1.3.5 网络管理功能 (6)1.4 GPRS移动台MS (6)2 GPRS的框架结构 (7)2.1 GPRS骨干网的构成 (7)2.2 GPRS数据传输协议平台 (8)2.3 GPRS信令协议平台 (9)2.4 GPRS提供的主要接口 (11)2.4.1 SGSN-BSS的接口—Gb口 (11)2.4.2 GSN之间的接口-Gn口 (15)2.4.3 GPRS网和分组数据网(PDN)的互通——Gi口 (17)2.4.4 SGSN和VLR之间的接口——Gs口 (18)2.4.5 GPRS无线接口——Um口 (20)3 GPRS实现思考 (22)3.1 GPRS最小投资的解决方案 (22)3.2 高性能GPRS解决方案 (23)3.3 GSN节点的实现方案 (23)1 GPRS 概述1.1GSM 移动数据业务的技术进展自1992年投入商用以来，GSM 标准得到不断验证，而且还在稳步发展，现已到了2+阶段。

这一阶段的核心问题就是数据通信，包括承载业务和115kbit/s 分组交换数据业务。

作为GSM 协议的主要推动厂商之一，爱立信提出的高速数据传输技术的演进策略如下图所示：目前，大的GSM 电信厂商把技术推广的重点集中在GPRS 和EDGE 上，其中，EDGE 的速率可超过400Kbps ，EDGE 可作为HSCSD 和GPRS 的载体。

1.1.1高速电路交换数据（HSCSD ） HSCSD 为目前无线数据通信解决了一个问题——波特率。

HSCSD 仅作少量额外投资，其数据通过率比现在的GSM 快六倍。

此技术于1997年2月经ETSI 批准和规定，采用一种新的信道编码方案，从而时隙波特率，从目前的9.6kbit/s 增加到14.4kbit/s 。

HSCSD 最多能使四个时隙结合在一起，从而最高达到57.6kbit/s 。

HSCSD 主要是软件升级，不需新的网络组成部分。

早在1996年，爱立信与瑞典Telia 一道，在世界上首次进行在GSM 网上传送64kbit/s 数据的现场实验。

由于HSCSD 具有按需分配带宽的能力，它可向用户提供64kbit/s 以内的任何速率。

例如，将其与公用ISDN 网相连，移动用户可获得接续速度快、链路质量高的完全的端到端的数字连接。

在技术上，HSCSD 需要对提供GSM 话音信道的规范进行修改。

这种方法的主要优点就在于它是依现有的GSM 基础设施而设计的，不必为其改变整个网络基础设施。

对网络侧的变化较少。

1.1.2通用分组无线电业务（GPRS ） 使用GPRS 时数据封装进每个分组并在网上发送。

网络容量仅在需要时分配，提供了即时连接和高通过率。

GPRS 提供了非常灵活的波特率，从小于100bit/s 到大于100kbit/s ，少于一时隙的各种应用可从GPRS 的功能中得到好处，可使几个用户共享一个时隙。

不过，GPRS 将要求空中接口和基站分系统两方面作更动，以便能进行此种分组模式的传输。

另外GPRS 需要新的网络组成部分，SGSN 和GGSN ，GPRS IP 骨干，以及新型终端。

GPRS 对电子信箱和数据库接入业务较理想，用户不必为短暂的传输付出高费用，基于TCP/IP 协议，GPRS 也可提供与因特网更有效的连接。

利用TCP/IP 协议，GPRS 能提供到现有数据业务的无缝连接，信息直接传送到用户电话，用户一开机就会被告知有信息，并将自动下载信息。

GPRS 的速率可从14kbit/s(只用1个TDMA 时隙)到115kbit/s(用8个TDMA 时隙)或更高，因此能处理从低速短消息到浏览复杂网站所需的高速传输，GPRS 允许用户在收发数据资料的同时接收电话。

1.1.3HSCSD 与GPRS 的对比无论从网络角度还是从业务演变角度评估，GPRS 为登上UMTS 提供了必不可少的一个GSM HS C S D GP RSE D GEW C D M A 9.6k 57.6k115k384k2M19992000200120022G2.5G3G台阶。

与HSCSD相比GPRS对Internet连接具有许多长处。

不过由于有大量的PSTN MODEM 和ISDN终端的安装数量，而要连接这些业务和其它电路交换业务，HSCSD是最佳方案。

因些，对HSCSD和GPRS都有明确的市场需要。

与无线电路交换数据业务相比，GPRS 能更有效地利用网络，提供更多的业务。

在无线电路交换数据业务中，一个信道分配给一个用户，而GPRS却是一个基站的所有用户共享无线资源，有信息发送时，频率才被占用，没有数据发送时，频率可用于别的呼叫，这样，如果传输的是象LAN数据那样的突发数据，其间隙可用于其它呼叫，网络资源得到更有效利用。

1.1.4EDGE技术爱立信成功地演示了在现有GSM网络上采用的是EDGE（GSM增强数据率改进）技术，以384kb/s的数据速率处理无线多媒体业务的能力，这些业务包括Internet/Intranet、视频会议和电子邮件等。

EDGE技术一个吸引人的地方在于它不需要对网络硬件和软件进行大的改动。

EDGE被认为是向第三代移动通信网络发展的一个台阶，能以384kb/s的带宽支持多处业务。

它通过提高单个GSM时隙的数据容量来实现增容，容量可以从现在的每时隙9.6kb/s 提高到每时隙48kb/s，EDGE同时还允许集中多达8个时隙，从而使总带宽达到384kb/s。

这些时隙可被灵活地用来同时传送多个业务。

预计到2000年，采用EDGE技术的高速率数据通信将开始应用到GSM和D-AMPS网络上。

1.2GPRS业务描述1.2.1业务特点通用分组无线业务（GPRS）为用户提供端到端分组交换和传输方式数据业务，能有效地利用网络资源，目前已得到国外移动设备开发商的高度重视。

GPRS代表两大流行趋势：移动+数据，将为运营商向第三代移动通信系统过渡提供依据和资金。

在电路交换方式下,从呼叫建立到释放的整个过程中,一个固定的无线信道和网络资源将一直被占用.在GPRS下,每个TDMA帧的8个时隙可动态地被一个用户同时占用,这些资源也可被其它用户动态地共享.这样一方面可大大提高无线侧的传输速率,根据GPRS编码方案CS-1,CS-2,CS-3,CS-4的传输速率分别为:9.05,13.4,15.6,21.4kb/s,因此GPRS的信息传输速率的范围可从一个信道的9.05kb/s到8个信道的8*21.4=171.2kb/s,比电路交换方式的最大12kb/s的传输速率提高了十多倍.在有线侧,由于采用分组方式传送数据和信令,可以实现对物理资源的共享,并极大减少资源的占用时间,只在分组传送时才占用资源,节省了开销,大大提供了物理资源的利用率.GPRS网可直接和各种分组数据网和IP网互通,是第三代移动通信可选的组网方式.GPRS特别适用于以下三种情况:●非周期性突发数据业务;●频繁传送少量数据,每分钟传送几次小于500字节的短数据业务;●非频繁传送大量数据,每小时传送几次几千字节的长数据业务.1.2.2业务种类GPRS网为移动用户主要提供承载数据业务,包括点对点数据业务(PTP)和点对多点数据业务(PTM);GPRS还支持补充业务和短消息业务。

I 点对点无连接网络业务(PTP-CLNS)PTP-ConnectionLess Network Service,这种业务属于数据报类型业务,各个数据分组彼此互相独立,用户之间的信息传输不需要端到端的呼叫建立程序,送出的每个数据分组内包含目的地址,网络依据每个分组中指示的目的地址和当前网络拓扑结构选取路由.分组的传送没有逻辑连接,分组的交付没有确认保护.主要支持突发非交互式应用业务,是由IP协议支持的业务.II 点对点面向连接的数据业务(PTP-CONS)PTP-Connection-Oriented Network Service,这种业务属于虚电路型业务,它为两个用户或多个用户之间传送多路数据分组建立逻辑虚电路(PVC或SVC).PTP-CONS业务要求有建立连接、数据传送和连接释放工作程序.在公共陆地移动网PLMN中,当移动用户从一个蜂窝移动到另一个蜂窝时,GPRS保持定向虚电路连接.当无线链路出现故障时,必须拆除虚电路.每个移动用户可分配一个固定地址或动态地址,数据业务利用网关指示数据分组的地址.在归属服务区内,每个用户分配一个固定地址,可在归属服务区内漫游.动态地址是网关为访问用户分配的地址,是在连接期间临时分配的地址,为访问用户提供漫游服务.PTP-CONS支持突发事件处理和交互式应用业务,是由定向连接网络协议CONP,如X.25协议支持的业务,在无线接口,利用确认方式提高可靠性.III 点对多点数据业务(PTM)GPRS提供的点对多点业务可根据某个业务请求者要求,把信息送给多个用户,又可细分为点对多点多信道广播业务(PTM-M)、点对多点群呼业务(PTM-G)、IP广播业务(IP-M).IV 其它业务包括GPRS补充业务、GSM短消息业务、匿名的接入业务和各种GPRS电信业务。

在第一阶段,GPRS主要支持前两种业务.另外，还能提供种类繁多、功能强大的以GPRS承载业务为基础的网络应用业务。

如：1、上网2、无线POS3、车辆定位（GPRS+GPS）4、股票、汇价行情传送5、遥感、遥测、遥控6、高速公路收费系统7、增强型短消息8、其它各种数据业务1.3GPRS主要功能1.3.1移动性管理功能用于在PLMN中，保持对MS当前位置跟踪功能。

GPRS网的移动性管理功能与现有的GSM系统类似。

一个或多个蜂窝构成一个路由区。

SGSN对每个路由区提供服务。

移动性管理程序，GPRS MM程序使用SNDC和LLC协议，保证能有效可靠地穿越Um 接口。

MM程序用于SGSN和MSC/VLR之间、SGSN和HLR（Gr）之间、SGSN和EIR之间的MAP接口。

合集下载

GPRS原理

GPRS原理

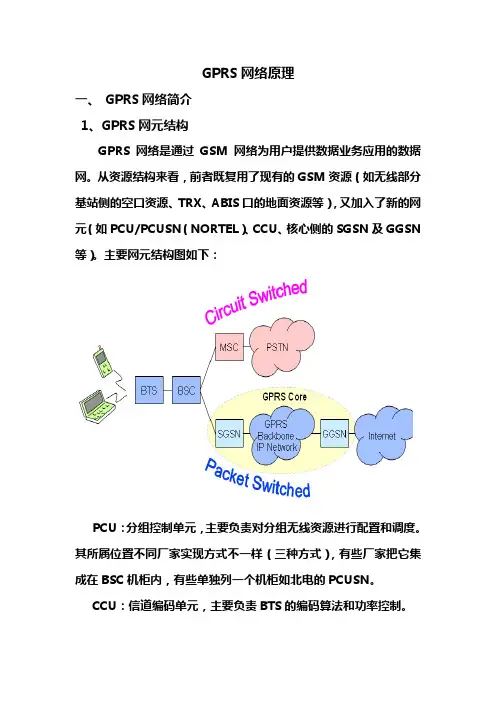

GPRS网络原理一、GPRS网络简介1、GPRS网元结构GPRS网络是通过GSM网络为用户提供数据业务应用的数据网。
