场效应管参数大全百度空间无限的未知真心真诚理解真情永恒K2645: 600V,1.2Ω,9A,50WK2141: 600V,1.1Ω,6A,35WK3326: 500V,0.85Ω,10A,40WK1388: 30V,0.022Ω,35A,60WK1101: 450V,0.5Ω,10A,50WK1507: 9A 600V2SK1537 N-FET 900V 5A 100WK2045 600V, 6A , 35W 。

代K1404, K2101, 2SK2118。

K1118,K2645,K2564,K2545,K1507,K2761,K1117,K2333代k214107N03L 30V 80A 150W N10N20 10A 200V N 沟道MOS管10N60 10A 600V11N80 11A 800V 156W11P06 60V 9.4A P沟道直插13N60 13A 600V N 沟道15N03L 30V 42A 83W N2N7000 60V 0.2A 0.35W N2N7000 60V 0.2A 0.35W N40N03H 30V 40A N4232 内含P沟道,N沟道MOS管各一,4532M 内含P沟道,N沟道MOS管各一,50N03L(SD 30V 47A 50W N 沟道小贴片MOS55N03 25V 55A 103W5N90 5A 900V5P25 250V 5A6030LX 30V 52A 42W N603AL 30V 25A 60W N 沟道小贴片MOS6A60 600V 6A N6N70 700V 6A N6P25 250V 6A70L0270N06 70A 60V 125W7N60 600V 7A N,铁7N70 7A 700V85L028N25 250V ,8A ,同IRF63495N03 25V 75A 125W9916H 18V 35A 58W 小贴片，全新9N60 9A 600V9N70 9A 700VAF4502CS 内含P沟道，N沟道MOS管各一A04403 30V 6.1A 单P沟道 8脚贴片A04404 30V 8.5A 单N沟道 8脚贴片A04405 30V 6A 3W 单P沟道8脚贴片A04406 30V,11.5A,单N沟道,8脚贴A04407 30V 12A 3W 单P沟道,8脚贴片A04407 30V 12A 3W 单P沟道,8脚贴片A04408 30V 12A 单N沟道,8脚贴片A04409 30V 15A P沟道场效应,8脚A04410 30V 18A 单N沟道8脚贴片A04411 30V 8A 3W P沟道场效应,8脚A04413 30V 15A 3W 单P沟道,8脚贴片A04413 30V 15A 3W 单P沟道,8脚贴片A04414 30V,8.5A,3WM 单N沟道，8脚A04418 30V 11.5A N沟道8脚贴片A04422 30V 11A N 沟道 8脚贴片A04423 30V 15A 3.1W 单P沟道,8脚贴A04600 内含P沟道，N沟道MOS管各一A0D405 30V，18A，P高压板MOS管贴A0D408 30V，18A，P高压板MOS管贴A0D409 60V 26/18A P 高压板MOS 管贴A0D409 60V 26/18A P 高压板MOS 管贴A0D420 30V,10A,N高压板MOS管贴A0D442 60V，38/27A，N 高压板MOS管贴A0D442 60V38/27A,N高压板MOS管贴A0D444 60V,12A,N 高压板MOS管贴A0P600 内含P,N沟道各1,30V 7.5AA0P605 内含P,N沟道各1,30V 7.5AA0P607 内含P、N沟道各1，60V 4。

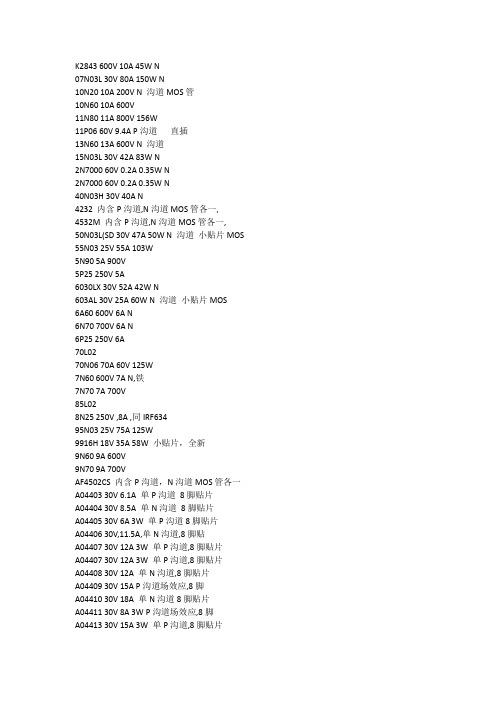

K2843 600V 10A 45W N07N03L 30V 80A 150W N10N20 10A 200V N 沟道MOS管10N60 10A 600V11N80 11A 800V 156W11P06 60V 9.4A P沟道直插13N60 13A 600V N 沟道15N03L 30V 42A 83W N2N7000 60V 0.2A 0.35W N2N7000 60V 0.2A 0.35W N40N03H 30V 40A N4232 内含P沟道,N沟道MOS管各一,4532M 内含P沟道,N沟道MOS管各一,50N03L(SD 30V 47A 50W N 沟道小贴片MOS 55N03 25V 55A 103W5N90 5A 900V5P25 250V 5A6030LX 30V 52A 42W N603AL 30V 25A 60W N 沟道小贴片MOS6A60 600V 6A N6N70 700V 6A N6P25 250V 6A70L0270N06 70A 60V 125W7N60 600V 7A N,铁7N70 7A 700V85L028N25 250V ,8A ,同IRF63495N03 25V 75A 125W9916H 18V 35A 58W 小贴片，全新9N60 9A 600V9N70 9A 700VAF4502CS 内含P沟道，N沟道MOS管各一A04403 30V 6.1A 单P沟道8脚贴片A04404 30V 8.5A 单N沟道8脚贴片A04405 30V 6A 3W 单P沟道8脚贴片A04406 30V,11.5A,单N沟道,8脚贴A04407 30V 12A 3W 单P沟道,8脚贴片A04407 30V 12A 3W 单P沟道,8脚贴片A04408 30V 12A 单N沟道,8脚贴片A04409 30V 15A P沟道场效应,8脚A04410 30V 18A 单N沟道8脚贴片A04411 30V 8A 3W P沟道场效应,8脚A04413 30V 15A 3W 单P沟道,8脚贴片A04413 30V 15A 3W 单P沟道,8脚贴片A04414 30V,8.5A,3WM 单N沟道，8脚A04418 30V 11.5A N沟道8脚贴片A04422 30V 11A N 沟道8脚贴片A04423 30V 15A 3.1W 单P沟道,8脚贴A04600 内含P沟道，N沟道MOS管各一A0D405 30V，18A，P高压板MOS管贴A0D408 30V，18A，P高压板MOS管贴A0D409 60V 26/18A P 高压板MOS 管贴A0D409 60V 26/18A P 高压板MOS 管贴A0D420 30V,10A,N高压板MOS管贴A0D442 60V，38/27A，N 高压板MOS管贴A0D442 60V38/27A,N高压板MOS管贴A0D444 60V,12A,N 高压板MOS管贴A0P600 内含P,N沟道各1,30V 7.5AA0P605 内含P,N沟道各1,30V 7.5AA0P607 内含P、N沟道各1，60V 4。

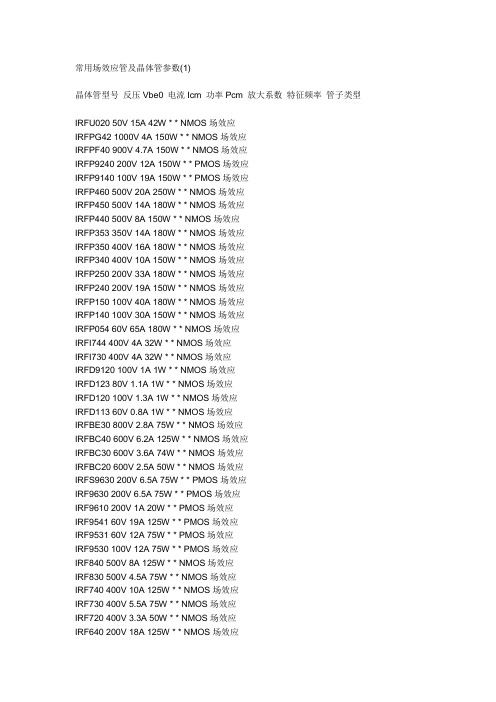

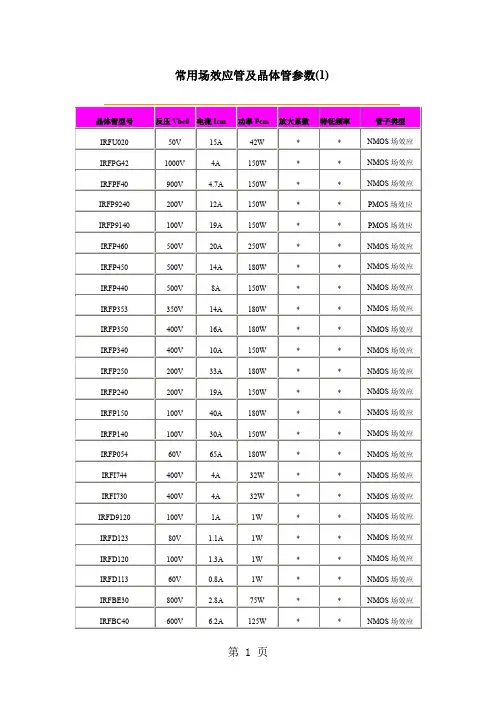

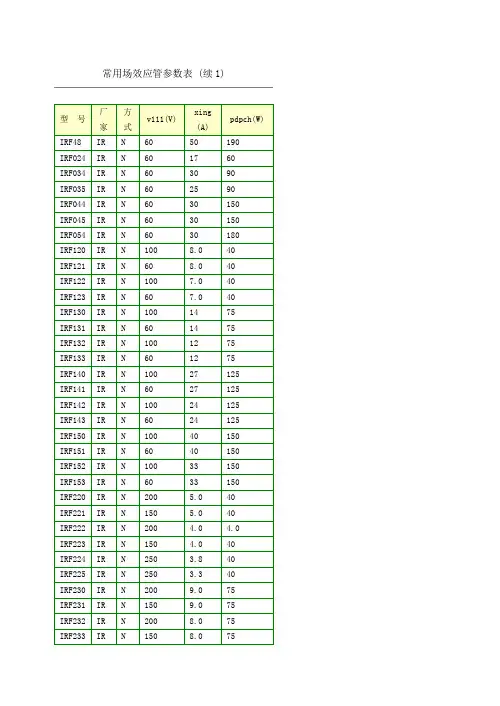

常用场效应管及晶体管参数(1)晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFU020 50V 15A 42W * * NMOS场效应IRFPG42 1000V 4A 150W * * NMOS场效应IRFPF40 900V 4.7A 150W * * NMOS场效应IRFP9240 200V 12A 150W * * PMOS场效应IRFP9140 100V 19A 150W * * PMOS场效应IRFP460 500V 20A 250W * * NMOS场效应IRFP450 500V 14A 180W * * NMOS场效应IRFP440 500V 8A 150W * * NMOS场效应IRFP353 350V 14A 180W * * NMOS场效应IRFP350 400V 16A 180W * * NMOS场效应IRFP340 400V 10A 150W * * NMOS场效应IRFP250 200V 33A 180W * * NMOS场效应IRFP240 200V 19A 150W * * NMOS场效应IRFP150 100V 40A 180W * * NMOS场效应IRFP140 100V 30A 150W * * NMOS场效应IRFP054 60V 65A 180W * * NMOS场效应IRFI744 400V 4A 32W * * NMOS场效应IRFI730 400V 4A 32W * * NMOS场效应IRFD9120 100V 1A 1W * * NMOS场效应IRFD123 80V 1.1A 1W * * NMOS场效应IRFD120 100V 1.3A 1W * * NMOS场效应IRFD113 60V 0.8A 1W * * NMOS场效应IRFBE30 800V 2.8A 75W * * NMOS场效应IRFBC40 600V 6.2A 125W * * NMOS场效应IRFBC30 600V 3.6A 74W * * NMOS场效应IRFBC20 600V 2.5A 50W * * NMOS场效应IRFS9630 200V 6.5A 75W * * PMOS场效应IRF9630 200V 6.5A 75W * * PMOS场效应IRF9610 200V 1A 20W * * PMOS场效应IRF9541 60V 19A 125W * * PMOS场效应IRF9531 60V 12A 75W * * PMOS场效应IRF9530 100V 12A 75W * * PMOS场效应IRF840 500V 8A 125W * * NMOS场效应IRF830 500V 4.5A 75W * * NMOS场效应IRF740 400V 10A 125W * * NMOS场效应IRF730 400V 5.5A 75W * * NMOS场效应IRF720 400V 3.3A 50W * * NMOS场效应IRF640 200V 18A 125W * * NMOS场效应IRF630 200V 9A 75W * * NMOS场效应IRF610 200V 3.3A 43W * * NMOS场效应IRF541 80V 28A 150W * * NMOS场效应IRF540 100V 28A 150W * * NMOS场效应IRF530 100V 14A 79W * * NMOS场效应IRF440 500V 8A 125W * * NMOS场效应IRF230 200V 9A 79W * * NMOS场效应IRF130 100V 14A 79W * * NMOS场效应BUZ20 100V 12A 75W * * NMOS场效应BUZ11A 50V 25A 75W * * NMOS场效应BS170 60V 0.3A 0.63W * * NMOS场效应常用场效应管及晶体管参数(2)晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC4582 600V 15A 75W * * NPN2SC4517 550V 3A 30W * * NPN2SC4429 1100V 8A 60W * * NPN2SC4297 500V 12A 75W * * NPN2SC4288 1400V 12A 200W * * NPN2SC4242 450V 7A 40W * * NPN2SC4231 800V 2A 30W * * NPN2SC4119 1500V 15A 250W * * NPN2SC4111 1500V 10A 250W * * NPN2SC4106 500V 7A 50W * 20MHZ NPN2SC4059 600V 15A 130W * * NPN2SC4038 50V 0.1A 0.3W * 180MHZ NPN2SC4024 100V 10A 35W * * NPN2SC3998 1500V 25A 250W * * NPN2SC3997 1500V 15A 250W * * NPN2SC3987 50V 3A 20W 1000 * NPN(达林顿)2SC3953 120V 0.2A 1.3W * 400MHZ NPN2SC3907 180V 12A 130W * 30MHZ NPN2SC3893 1400V 8A 50W * 8MHZ NPN2SC3886 1400V 8A 50W * 8MHZ NPN2SC3873 500V 12A 75W * 30MHZ NPN2SC3866 900V 3A 40W * * NPN2SC3858 200V 17A 200W * 20MHZ NPN2SC3807 30V 2A 1.2W * 260MHZ NPN2SC3783 900V 5A 100W * * NPN2SC3720 1200V 10A 200W * * NPN2SC3680 900V 7A 120W * * NPN2SC3679 900V 5A 100W * * NPN2SC3595 30V 0.5A 1.2W 90 * NPN2SC3527 500V 15A 100W 13 * NPN2SC3505 900V 6A 80W 12 * NPN2SC3460 1100V 6A 100W 12 * NPN2SC3457 1100V 3A 50W 12 * NPN2SC3358 20V 0.15A * * 7000MHZ NPN2SC3355 20V 0.15A * * 6500MHZ NPN2SC3320 500V 15A 80W * * NPN2SC3310 500V 5A 40W 20 * NPN2SC3300 100V 15A 100W * * NPN2SC1855 20V 0.02A 0.25W * 550MHZ NPN2SC1507 300V 0.2A 15W * * NPN常用场效应管及晶体管参数(3)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC1494 36V 6A 40W * 175MHZ NPN2SC1222 60V 0.1A 0.25W * 100MHZ NPN2SC1162 35V 1.5A 10W * * NPN2SC1008 80V 0.7A 0.8W * 50MHZ NPN2SC900 30V 0.03A 0.25W * 100MHZ NPN2SC828 45V 0.05A 0.25W * * NPN2SC815 60V 0.2A 0.25W * * NPN2SC380 35V 0.03A 0.25W * * NPN2SC106 60V 1.5A 15W * * NPN2SB1494 120V 25A 120W * * PNP(达林顿）2SB1429 180V 15A 150W * * PNP2SB1400 120V 6A 25W 1000-20000 * PNP(达林顿）2SB1375 60V 3A 2W * * PNP2SB1335 80V 4A 30W * * PNP2SB1317 180V 15A 150W * * PNP2SB1316 100V 2A 10W 15000 * PNP(达林顿）2SB1243 40V 3A 1W * 70MHZ PNP2SB1240 40V 2A 1W * 100MHZ PNP2SB1238 80V 0.7A 1W * 100MHZ PNP2SB1185 60V 3A 25W * 75MHZ PNP2SB1079 100V 20A 100W 5000 * PNP(达林顿）2SB1020 100V 7A 40W 6000 * PNP(达林顿）2SB834 60V 3A 30W * * PNP2SB817 160V 12A 100W * * PNP2SB772 40V 3A 10W * * PNP2SB744 70V 3A 10W * * PNP2SB734 60V 1A 1W * * PNP2SB688 120V 8A 80W * * PNP2SB675 60V 7A 40W * * PNP(达林顿）2SB669 70V 4A 40W * * PNP(达林顿）2SB649 180V 1.5A 1W * * PNP2SB647 120V 1A 0.9W * 140MHZ PNP2SB449 50V 3.5A 22W * * PNP2SA1943 230V 15A 150W * * PNP2SA1785 400V 1A 1W * 140MHZ PNP2SA1668 200V 2A 25W * 20MHZ PNP2SA1516 180V 12A 130W * 25MHZ PNP2SA1494 200V 17A 200W * 20MHZ PNP2SA1444 100V 1.5A 2W * 80MHZ PNP2SA1358 120V 1A 10W * 120MHZ PNP2SA1302 200V 15A 150W * * PNP2SA1301 200V 10A 100W * * PNP2SA1295 230V 17A 200W * * PNP2SA1265 140V 10A 30W * * PNP2SA1216 180V 17A 200W * * PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数(4)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SA1162 50V 0.15A 0.15W * * PNP2SA1123 150V 0.05A 0.75W * * PNP2SA1020 50V 2A 0.9W * * PNP2SA1009 350V 2A 15W * * PNP2N6678 650V 15A 175W * * NPN2N5685 60V 50A 300W * * NPN2N6277 180V 50A 300W * * NPN2N5551 160V 0.6A 0.6W * 100MHZ NPN 2N5401 160V 0.6A 0.6W * 100MHZ PNP 2N3773 160V 16A 150W * * NPN2N3440 450V 1A 1W * * NPN2N3055 100V 15A 115W * * NPN2N2907 60V 0.6A 0.4W 200 * NPN2N2369 40V 0.5A 0.3W * 800MHZ NPN 2N2222 60V 0.8A 0.5W 45 * NPN9018 30V 0.05A 0.4W * 1G NPN9015 50V 0.1A 0.4W * 150MHZ PNP 9014 50V 0.1A 0.4W * 150MHZ NPN 9013 50V 0.5A 0.6W * * NPN9012 50V 0.5A 0.6W * * PNP9011 50V 0.03A 0.4W * 150MHZ NPN TIP147 100V 10A 125W * * PNPTIP142 100V 10A 125W * * NPNTIP127 100V 8A 65W * * PNPTIP122 100V 8A 65W * * NPNTIP102 100V 8A 2W * * NPNTIP42C 100V 6A 65W * * PNPTIP41C 100V 6A 65W * * NPNTIP36C 100V 25A 125W * * PNPTIP35C 100V 25A 125W * * NPNTIP32C 100V 3A 40W * * PNPTIP31C 100V 3A 40W * * NPNMJE13007 1500V 2.5A 60W * * NPN MJE13005 400V 4A 60W * * NPNMJE13003 400V 1.5A 14W * * NPN MJE2955T 60V 10A 75W * * NPNMJE350 300V 0.5A 20W * * NPNMJE340 300V 0.5A 20W * * NPNMJ15025 400V 16A 250W * * PNPMJ15024 400V 16A 250W * * NPNMJ13333 400V 20A 175W * * NPNMJ11033 120V 50A 300W * * NPNMJ11032 120V 50A 300W * * NPNMJ10025 850V 20A 250W * * NPNMJ10016 500V 50A 200W * * NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数(5)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型BUS13A 1000V 15A 175W * * NPNBUH515 1500V 10A 80W * * NPNBU2532 1500V 15A 150W * * NPNBU2527 1500V 15A 150W * * NPNBU2525 1500V 12A 150W * * NPNBU2522 1500V 11A 150W * * NPNBU2520 800V 10A 150W * * NPNBU2508 700V 8A 125W * * NPNBU2506 1500V 7A 50W * * NPNBU932R 500V 15A 150W * * NPNBU806 400V 8A 60W * * NPNBU406 400V 7A 60W * * NPNBU323 450V 10A 125W * * NPN(达林顿)BF458 250V 0.1A 10W * * NPNBD682 100V 4A 40W * * PNPMJ10015 400V 50A 200W * * NPNMJ10012 400V 10A 175W * * NPN(达林顿)MJ4502 90V 30A 200W * * PNPMJ3055 60V 15A 115W * * NPNMJ2955 60V 15A 115W * * PNPMN650 1500V 6A 80W * * NPNBUX98A 400V 30A 210W * * NPNBUX84 800V 2A 40W * * NPNBUW13A 1000V 15A 150W * * NPNBUV48A 450V 15A 150W * * NPNBUV28A 225V 10A 65W * * NPNBUV26 90V 14A 65W * * NPNBUT12A 450V 10A 125W * * NPNBUT11A 1000V 5A 100W * * NPNBUS14A 1000V 30A 250W * * NPNBD681 100V 4A 40W * * NPNBD244 45V 6A 65W * * PNPBD243 45V 6A 65W * * NPNBD238 100V 2A 25W * * PNPBD237 100V 2A 25W * * NPNBD138 60V 1.5A 12.5W * * PNPBD137 60V 1.5A 12.5W * * NPNBD136 45V 1.5A 12.5W * * PNPBD135 45V 1.5A 12.5W * * NPNBC547 50V 0.2A 0.5W * 300MHZ NPNBC546 80V 0.2A 0.5W * * NPNBC338 50V 0.8A 0.6W * * NPNBC337 50V 0.8A 0.6W * * NPNBC327 50V 0.8 0.6W * * PNPBC307 50V 0.2AA 0.3W * * PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数(6)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SDK55 400V 4A 60W * * NPN2SD2445 1500V 12.5A 120W * * NPN2SD2388 90V 3A 1.2W * * NPN(达林顿)2SD2335 1500V 7A 100W * * NPN2SD2334 1500V 5A 80W * * NPN2SD2156 120V 25A 125W 2000-20000 * NPN(达林顿)2SD2155 180V 15A 150W * * NPN2SD2036 60V 1A 1.2W * * NPN2SD2012 60V 3A 2W * * NPN2SD2008 80V 1A 1.5W * * NPN2SD1997 40V 3A 1.5W * 100MHZ NPN2SD1994 60V 1A 1W * * NPN2SD1993 50V 0.1A 0.4W * * NPN2SD1980 100V 2A 10W 1000-10000 * NPN(达林顿)2SD1978 120V 1.5A 1W 30000 * NPN(达林顿)2SD1975 180V 15A 150W * * NPN2SD1930 100V 2A 1.2W 1000 * NPN(达林顿)2SD1847 50V 1A 1W * * NPN(低噪)2SD1762 60V 3A 25W * 90MHZ NPN2SD1718 180V 15A 3.2W * 20MHZ NPN2SD1640 120V 2A 1.2W 4000-40000 * NPN(达林顿)2SD1590 150V 8A 25W 15000 * NPN(达林顿)2SD1559 100V 20A 20W 5000 * NPN(达林顿)2SD1415 80V 7A 40W 6000 * NPN(达林顿)2SD1416 80V 7A 40W 6000 * NPN(达林顿)2SD1302 25V 0.5A 0.5W * 200MHZ NPN2SD1273 80V 3A 40W * 50MHZ NPN2SD1163A 350V 7A 40W * 60MHZ NPN2SD1047 160V 12A 100W * * NPN2SD1037 150V 30A 180W * * NPN2SD1025 200V 8A 50W * * NPN(达林顿)2SD789 100V 1A 0.9W * * NPN2SD774 100V 1A 1W * * NPN2SD669 180V 1.5A 1W * 140MHZ NPN2SD667 120V 1A 0.9W * 140MHZ NPN( 达林顿)2SD560 150V 5A 30W * * NPN( 达林顿)2SD547 600V 50A 400W * * NPN2SD438 500V 1A 0.75W * 100MHZ NPN2SD415 120V 0.8A 5W * * NPN2SD385 100V 7A 30W * * NPN( 达林顿)2SD325 50V 3A 25W * * NPN2SD40C 40V 0.5A 40W * * NPN( 达林顿)2SC5252 1500V 15A 100W * * NPN2SC5251 1500V 12A 50W * * NPN2SC5250 1000V 7A 100W * * NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数(7)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC5244 1500V 15A 200W * * NPN2SC5243 1500V 15A 200W * * NPN2SC5207 1500V 10A 50W * * NPN2sc5200 230V 15A 150W * * NPN2sc5132 1500V 16A 50W * * NPN2sc5088 1500V 10A 50W * * NPN2sc5086 1500V 10A 50W * * NPN2sc5068 1500V 10A 50W * * NPN2sc5020 1000V 7A 100W * * NPN2sc4953 500V 2A 25W * * NPN2sc4941 1500V 6A 65W * * NPN2sc4927 1500V 8A 50W * * NPN2sc4924 800V 10A 70W * * NPN2sc4913 2000V 0.2A 35W * * NPN2sc4769 1500V 7A 60W * * NPN( 带阻尼) 2sc4747 1500V 10A 50W * * NPN2sc4745 1500V 6A 50W * * NPN2sc4742 1500V 6A 50W * * NPN( 带阻尼) 2sc4706 900V 14A 130W * 6MH NPN2SD1887 1500V 10A 70W * * NPN2SD1886 1500V 8A 70W * * NPN2SD1885 1500V 6A 60W * * NPN2SD1884 1500V 5A 60W * * NPN2SD1883 1500V 4A 50W * * NPN2SD1882 1500V 3A 50W * * NPN2SD1881 1500V 10A 70W * * NPN2SD1880 1500V 8A 70W * * NPN2SD1879 1500V 6A 60W * * NPN2SD1878 1500V 5A 60W * * NPN2SD1876 1500V 3A 50W * * NPN2SD1739 1500V 6A 100W * * NPN2SD1738 1500V 5A 100W * * <td alig。

常用部分场效应管型号用途参数场效应管（Field Effect Transistor，简称FET）是一种三极管，也是一种电控型的半导体器件。

它的工作原理是通过外加的电场来改变电流的流动，从而实现放大、开关等功能。

在电子电路中，场效应管被广泛应用于信号放大、开关控制、振荡电路等方面。

常用的场效应管型号有很多，下面我们来介绍几种常见的场效应管及其用途和参数：1.2N7000型场效应管：2N7000是一款N沟道增强型场效应管，主要用于低功率开关电路和电压放大电路。

其最大漏极电流为200mA，最大漏-源耐压为60V，开关速度较快，适用于一般的低功率开关应用。

2.IRF840型场效应管：IRF840是一款N沟道增强型场效应管，主要用于功率放大和开关电路。

其最大漏极电流为8A，最大漏-源耐压为500V，具有较低的漏-源电阻，适用于高功率开关电路和功率放大电路。

3.2SK1058型场效应管：2SK1058是一款功率型场效应管，用于音频功率放大电路和开关控制电路。

其最大漏极电流为11A，最大漏-源耐压为200V，具有较低的漏-源电阻和较高的增益，适合于高保真音频放大器和功率放大器。

4.BS170型场效应管：BS170是一款低功耗型N沟道增强型场效应管，主要用于低压低功率开关电路和放大电路。

其最大漏极电流为0.5A，最大漏-源耐压为60V，具有低功耗和较小的体积，适合于便携式电子设备和低功率电路应用。

以上只是部分常见的场效应管型号和应用场景，不同场效应管的参数还包括漏-源电阻、温度特性、开关速度、最大功耗等。

在选择场效应管时，需要根据具体的应用需求和电路设计要求来确定合适的型号和参数。

总结起来，场效应管是一种重要的电子器件，常用于信号放大、开关控制、功率放大等各种电路中。

不同型号的场效应管具有不同的参数，它们的应用范围和性能也有所差异，因此在使用场效应管时需要仔细选择合适的型号和参数，以满足具体的电路需求。

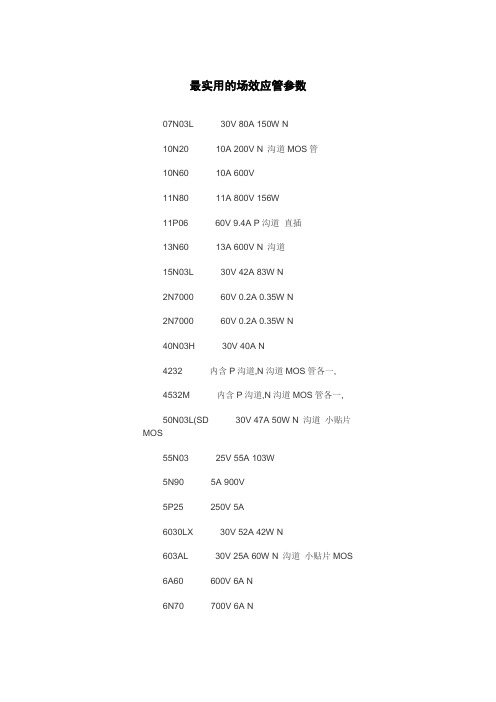

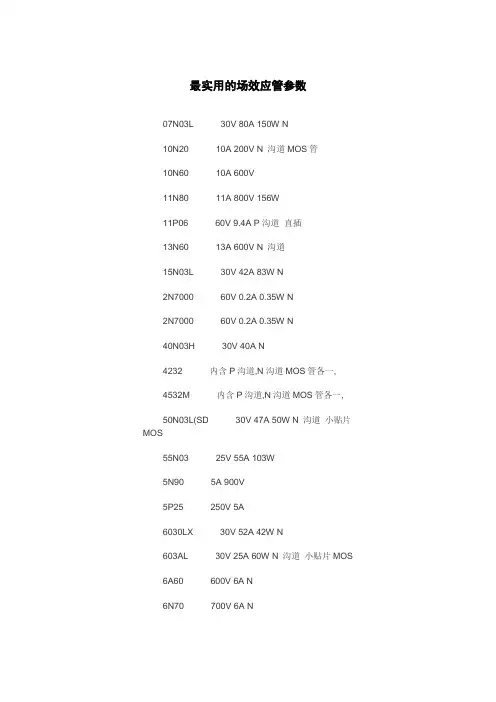

最实用的场效应管参数07N03L 30V 80A 150W N10N20 10A 200V N 沟道MOS管10N60 10A 600V11N80 11A 800V 156W11P06 60V 9.4A P沟道直插13N60 13A 600V N 沟道15N03L 30V 42A 83W N2N7000 60V 0.2A 0.35W N2N7000 60V 0.2A 0.35W N40N03H 30V 40A N4232 内含P沟道,N沟道MOS管各一,4532M 内含P沟道,N沟道MOS管各一,50N03L(SD 30V 47A 50W N 沟道小贴片MOS55N03 25V 55A 103W5N90 5A 900V5P25 250V 5A6030LX 30V 52A 42W N603AL 30V 25A 60W N 沟道小贴片MOS6A60 600V 6A N6N70 700V 6A N6P25 250V 6A70L0270N06 70A 60V 125W7N60 600V 7A N,铁7N70 7A 700V85L028N25 250V ,8A ,同IRF63495N03 25V 75A 125W9916H 18V 35A 58W 小贴片，全新9N60 9A 600V9N70 9A 700VAF4502CS 内含P沟道，N沟道MOS管各一A04403 30V 6.1A 单P沟道8脚贴片A04404 30V 8.5A 单N沟道8脚贴片A04405 30V 6A 3W 单P沟道8脚贴片A04406 30V,11.5A,单N沟道,8脚贴A04407 30V 12A 3W 单P沟道,8脚贴片A04407 30V 12A 3W 单P沟道,8脚贴片A04408 30V 12A 单N沟道,8脚贴片A04409 30V 15A P沟道场效应,8脚A04410 30V 18A 单N沟道8脚贴片A04411 30V 8A 3W P沟道场效应,8脚A04413 30V 15A 3W 单P沟道,8脚贴片A04413 30V 15A 3W 单P沟道,8脚贴片A04414 30V,8.5A,3WM 单N沟道，8脚A04418 30V 11.5A N沟道8脚贴片A04422 30V 11A N 沟道8脚贴片A04423 30V 15A 3.1W 单P沟道,8脚贴A04600 内含P沟道，N沟道MOS管各一A0D405 30V，18A，P高压板MOS管贴A0D408 30V，18A，P高压板MOS管贴A0D409 60V 26/18A P 高压板MOS 管贴A0D409 60V 26/18A P 高压板MOS 管贴A0D420 30V,10A,N高压板MOS管贴A0D442 60V，38/27A，N 高压板MOS管贴A0D442 60V38/27A,N高压板MOS管贴A0D444 60V,12A,N 高压板MOS管贴A0P600 内含P,N沟道各1,30V 7.5AA0P605 内含P,N沟道各1,30V 7.5AA0P607 内含P、N沟道各1，60V 4。

常用场效应管与三极管参数一、场效应管（MOSFET）场效应管是一种基于场效应原理工作的半导体器件。

它具有高输入阻抗、低输出阻抗和良好的高频响应。

场效应管有N沟道和P沟道两种类型。

常用的N沟道场效应管为N-沟道金属氧化物半导体场效应管（NMOS），而常用的P沟道场效应管为P-沟道金属氧化物半导体场效应管（PMOS）。

1. 阈值电压（Vth）- 阈值电压是场效应管的一个重要参数。

它指的是在场效应管的控制电压达到一定程度时，导电性开始有效的电压。

对于NMOS，控制电压高于阈值电压时，NMOS将开启，并使电流通过。

而对于PMOS，控制电压低于阈值电压时，PMOS将开启，并使电流通过。

2. 饱和电流（IDsat）- 饱和电流是场效应管导通时的最大电流。

当场效应管被完全点通时，达到饱和电流的最大值。

它决定了场效应管的能力和性能。

3. 导通电阻（Ron）- 导通电阻指的是场效应管在线性区域时的等效电阻。

导通电阻越小，线性区域的电流控制能力越强。

4. 最大漏极-源极电压（Vdsmax）- 最大漏极-源极电压是场效应管可以承受的最大电压。

超过这个电压，场效应管可能损坏。

5. 输出电容（Coss）- 输出电容是场效应管的一种内部电容。

它与频率响应和开关速度有关。

较大的输出电容可能导致电压上升和下降的延迟。

6. 开关时间（ton、toff）- 开关时间指场效应管从关闭到打开的时间和从打开到关闭的时间。

开关时间越短，场效应管的开关速度越快。

7.漏极电流-漏极电压特性（Id-Vd）-这个特性曲线描述了场效应管的非线性特性。

在不同的漏极电压下，漏极电流的变化将给出场效应管的工作区域。

二、三极管（BJT）三极管是一种基于电流控制原理工作的半导体器件。

它由基极（B）、发射极（E）和集电极（C）三个区域组成。

常见的三极管有NPN和PNP两种类型。

1.饱和电流增益（β）-饱和电流增益是指集电极电流与基极电流之间的比率。

它决定了三极管的放大能力。

常用功率场效应管参数大全1. 正向漏源电流（IDss）：指在栅源电压(VGS=0)时，漏源间的电流。

单位为毫安（mA）。

正值表示N型场效应管存在正向导通，负值表示P型场效应管存在正向导通。

2.静态漏源电流（ID）：指在给定的栅源电压和漏源电压下，漏源间的电流。

单位为毫安（mA）。

3.静态栅源电压（VGS）：指在漏源电流为静态电流时，栅极与源极之间的电压。

单位为伏特（V）。

4.漏源电阻（RD）：指在给定的栅源电压和漏源电流下，漏源电阻的大小。

单位为欧姆（Ω）。

5.输出电导（GOUT）：指场效应管的输出电导，即输出电流与输出电压之比。

单位为毫秒（mS）。

6.压降（VDS）：指在漏源电流为给定值时，漏源电压与源极电压之间的差值。

单位为伏特（V）。

7. 阻抗（Zin）：指场效应管的输入阻抗。

单位为欧姆（Ω）。

8.增益（Av）：指场效应管的电压增益，即输出电压与输入电压之比。

9. 开关时间（ts, td）：指场效应管的开关时间，即从输入信号出现到场效应管从导通到截止（或反之）所经历的时间。

单位为纳秒（ns）。

10. 阈值电压（Vth）：指当栅极电压与源极电压之差等于阈值电压时，场效应管开始导通。

单位为伏特（V）。

11.温度系数（TC）：指场效应管的温度特性，即在不同温度下，场效应管的电性能随温度变化的程度。

12.最大耗散功率（PD）：指场效应管能够承受的最大功耗。

单位为瓦特（W）。

13.工作温度（TJ）：指场效应管的工作温度范围，即场效应管能够正常工作的温度区间。

14. 漏源电容（Cgd, Cgs, Cds）：指场效应管的漏源电容。

Cgd为栅极与漏极之间的电容，Cgs为栅极与源极之间的电容，Cds为漏极与源极之间的电容。

15. 存储时间（tsd）：指场效应管在导通状态下，当输入信号消失后，场效应管从导通到截止所经历的时间。

单位为纳秒（ns）。

常用场效应管参数大全型号材料管脚用途参数3DJ 6NJ 低频放大20V0.35MA0.1W4405/R95242E3C NMOS GDS 开关600V11A150W0.362SJ117 PMOS GDS 音频功放开关400V2A40W2SJ118 PMOS GDS 高速功放开关140V8A100W50/70nS0.52SJ122 PMOS GDS 高速功放开关60V10A50W60/100nS0.152SJ136 PMOS GDS 高速功放开关60V12A40W 70/165nS0.32SJ143 PMOS GDS 功放开关60V16A35W90/180nS0.0352SJ172 PMOS GDS 激励60V10A40W73/275nS0.182SJ175 PMOS GDS 激励60V10A25W73/275nS0.182SJ177 PMOS GDS 激励60V20A35W140/580nS0.0852SJ201 PMOS n2SJ306 PMOS GDS 激励60V14A40W30/120nS0.122SJ312 PMOS GDS 激励60V14A40W30/120nS0.122SK30 NJ SDG 低放音频50V0.5mA0.1W0.5dB2SK30A NJ SDG 低放低噪音频50V0.3-6.5mA0.1W0.5dB2SK108 NJ SGD 音频激励开关50V1-12mA0.3W70 1DB2SK118 NJ SGD 音频话筒放大50V0.01A0.1W0.5dB2SK168 NJ GSD 高频放大30V0.01A0.2W100MHz1.7dB2SK192 NJ DSG 高频低噪放大18V12-24mA0.2W100MHz1.8dB 2SK193 NJ GSD 高频低噪放大20V0.5-8mA0.25W100MHz3dB2SK214 NMOS GSD 高频高速开关160V0.5A30W2SK241 NMOS DSG 高频放大20V0.03A0.2W100MHz1.7dB2SK304 NJ GSD 音频功放30V0.6-12mA0.15W2SK385 NMOS GDS 高速开关400V10A120W100/140nS0.62SK386 NMOS GDS 高速开关450V10A120W100/140nS0.72SK413 NMOS GDS 高速功放开关140V8A100W0.5 (2SJ118) 2SK423 NMOS SDG 高速开关100V0.5A0.9W4.52SK428 NMOS GDS 高速开关60V10A50W45/65NS0.152SK447 NMOS SDG 高速低噪开关250V15A150W0.24可驱电机2SK511 NMOS SDG 高速功放开关250V0.3A8W5.02SK534 NMOS GDS 高速开关800V5A100W4.02SK539 NMOS GDS 开关900V5A150W2.52SK560 NMOS GDS 高速开关500V15A100W0.42SK623 NMOS GDS 高速开关250V20A120W0.152SK727 NMOS GDS 电源开关900V5A125W110/420nS2.52SK734 NMOS GDS 电源开关450V15A150W160/250nS0.522SK785 NMOS GDS 电源开关500V20A150W105/240nS0.42SK787 NMOS GDS 高速开关900V8A150W95/240nS1.62SK790 NMOS GDS 高速功放开关500V15A150W0.4 可驱电机2SK791 NMOS GDS 电源功放开关850V3A100W4.5 可驱电机2SK794 NMOS GDS 电源开关900V5A150W2.5 可驱电机2SK817 NMOS GDS 电源开关60V26A35W40/230nS0.0552SK832 NMOS GDS 高速开关900V4A85W55/100nS4.02SK899 NMOS GDS 功放开关500V18A125W130/440nS0.33 2SK962 NMOS GDS 电源开关900V8A150W280/460nS2.02SK940 NMOS SDG 激励.驱动60V0.8A0.9W0.55螺线管驱动2SK1007 NMOS GDS 功放开关450V5A60W60/130nS1.62SK1010 NMOS GDS 高速开关500V6A80W70/130nS1.62SK1011 NMOS GDS 高速开关450V10A100W110/240nS0.65 2SK1012 NMOS GDS 高速开关500V10A100W110/240nS0.9 2SK1015 NMOS GDS 功放开关450V18A125W170/230nS0.45 2SK1016 NMOS GDS 电源开关500V15A125W170/230nS0.55 2SK1017 NMOS GDS 电源开关500V20A150W250/490nS0.35 2SK1019 NMOS GDS 电源开关450V35A300W360/900nS0.2 2SK1020 NMOS GDS 电源开关500V30A300W360/900nS0.25 2SK1060 NMOS GDS 功放开关100V5A20W50/140nS0.272SK1081 NMOS GDS 激励,驱动800V7A125W 145/250nS2.2 2SK1082 NMOS GDS 激励,驱动900V8A125W 145/250nS2.8 2SK1094 NMOS GDS 激励,驱动60V15A25W80/300nS0.065 2SK1101 NMOS GDS 功放开关450V10A50W165/360nS0.65 2SK1117 NMOS GDS 电源开关600V6A100W1.252SK1118 NMOS GDS 电源开关600V6A45W65/105nSD1.25 2SK1119 NMOS GDS 电源开关1000V4A100W3.82SK1120 NMOS GDS 电源开关1000V8A150W1.82SK1161 NMOS GDS 电源开关450V10A100W75/135nS0.82SK1170 NMOS GDS 电源开关500V20A120W147/290nS0.27 2SK1180 NMOS GDS 投影机用500V10A85W60/40nS0.62SK1195 NMOS GDS 电梯用230V1.5A10W37/100nS2SK1198 NMOS GDS 高速开关700V2A35W20/80nS3.22SK1217 NMOS GDS 电源开关90V8A100W280/460nS2.02SK1221 NMOS GDS 电源开关250V10A80W60/150nS0.42SK1247 NMOS GDS 电源开关500V5A30W50/90nS1.42SK1250 NMOS GDS 开关-感性500V20A150W130/260nS0.35 2SK1254 NMOS GDS 低噪放大120V3A20W25/195nS0.42SK1271 NMOS GDS 功放开关1400V5A240W55/260nS4.02SK1272 NMOS GDS 高速开关60V1A0.75W50/500nS0.652SK1329 NMOS GDS 电源开关500V12A60W90/180nS0.62SK1358 NMOS GDS 电源开关900V9A150W65/120nS1.42SK1374 NMOS 贴片50V50mA0.15W0.2US/0.2US502SK1379 NMOS GDS 激励, 开关60V50A150W78/640nS0.017 2SK1387 NMOS GDS 激励, 开关60V35A40W66/500nS0.035 2SK1388 NMOS GDS 激励, 开关30V35A60W125/480nS0.022 2SK1419 NMOS GDS 高速开关60V15A25W55/150nS0.082SK1445 NMOS GDS 高速开关450V5A30W45/175nS1.42SK1459 NMOS GDS 高速开关900V2.5A30W40/160nS6.02SK1460 NMOS GDS 高速开关900V3.5A40W50/265nS3.62SK1463 NMOS GDS 高速开关900V4.5A60W50/265nS3.62SK1482 NMOS GDS 开关功放低噪30V1.5A0.75W65/660nS4.5 2SK1507 NMOS GDS 高速开关600V9A50W110/240nS1.02SK1535 NMOS GDS 通用900V3A30W45/110nS5.02SK1537 NMOS GDS 通用900V5A100W65/145nS3.02SK1540 NMOS GDS 变频开关功放450V7A60W70/135nS0.82SK1544 NMOS GDS 变频开关功放500V25A200W240/590S0.2 2SK1547 NMOS GDS 开关800V4A40W95/170nS4.52SK1567 NMOS GDS 电源开关500V7A35W70/135nS0.92SK1611 NMOS GDS 电源开关800V3A50W40/135nS4.02SK1681 NMOS GDS 电源开关500V30A300W180/320nS0.352SK1745 NMOS GDS 激励, 开关500V18A150W120/210nS0.36 2SK1794 NMOS GDS 电源激励开关900V6A100W50/105nS2.8 2SK1796 NMOS GDS 功放开关900V10A150W90/230nS1.22SK1850 NMOS GDS 开关电机驱动60V10A1.8W110/360nS0.07 2SK1916 NMOS GDS 开关电源用450V18A80W170/33nS0.452SK1937 NMOS GDS 开关UPS用500V15A125W100/230nS0.48 2SK1985 NMOS GDS 开关UPS用900V5A50W35/105nS2.82SK2039 NMOS GDS 电源开关900V5A150W 70/210nS2.52SK2040 NMOS GDS 电源开关600V2A20W 11/45nS52SK2082 NMOS GDS 开关UPS用900V9A150W 85/210nS1.40 2SK2101 NMOS GDS 电源开关800V6A50W 50/130nS2.12SK2141 NMOS GDS 传动驱动600V6A35W 30/880nS1.12SK2147 NMOS GDS 开关UPS用900V6A80W 145/250nS2.8 2SK2161 NMOS SDG 高速开关200V9A25W 27/255nS0.452SK2189 NMOS GDS 高速开关500V10A70W 70/400nS1.02SK2485 NMOS GDS 监视器用电源900V6A100W 30/85 nS 2.80 2SK2487 NMOS GDS 监视器用电源900V8A140W 50/153nS1.1 2SK2611 NMOS GDS 监视器用电源900V9A150W2SK2645 NMOS GDS 监视器用电源500V15A125W2SK4847 NMOS GDS 电源开关100V36125W0.083SK103 NMOS gGDS 高频放大15V0.02A0.2W900MHz3SK122 NMOS gGDS 高频放大20V7-25mA0.2W200MHz1.2dB BS170 NMOS 60V0.3A0.63W12/12nS5.0BUZ11A NMOS GDS 开关50V25A75W60/110nS0.055BUZ20 NMOS GDS 功放开关100V12A75W75/80nSFS3KM NMOS GDS 高速开关500V3A30W23/60nS4.4FS5KM NMOS GDS 高速开关900V3A53W50/190nS4.FS7KM NMOS GDS 高速开关900V5A50W35/105nS2.8FS10KM NMOS GDS 高速开关FS12KM NMOS GDS 高速开关250V12A35W53/120nS0.40FS7SM-16 NMOS GDS 高速开关800V7A150W1.6H120N60 NMOS GDS 开关600V120AIRF130(铁)NMOS GDS 功放开关100V14A79W75/45nS0.16IRF250(铁)NMOS GDS 功放开关200V9A75W50/40nS0.4 IRF440(铁)NMOS GDS 功放开关500V8A125W35/30nS0.85 IRF450(铁)NMOS GDS 功放开关500V13A125W66/60nS0.4 IRF460(铁)NMOS GDS 功放开关500V13A125W66/60nS0.4 IRF530 NMOS GDS 功放开关100V14A79W51/36nS0.18 IRF540 NMOS GDS 功放开关100V28A150W110/75nS0.077 IRF541 NMOS GDS 功放开关80V28A150W110/75nS0.077 IRF610 NMOS GDS 功放开关200V3.3A43W26/13nS1.5 IRF630 NMOS GDS 功放开关200V9A75W50/40nS0.4IRF640 NMOS GDS 功放开关200V18A125W77/54nS0.18 IRF720 NMOS GDS 功放开关400V3.3A50W21/20nS1.8 IRF730 NMOS GDS 功放开关400V5.5A75W29/24nS1.0 IRF740 NMOS GDS 功放开关400V10A125W41/36nS0.55 IRF830 NMOS GDS 功放开关500V4.5A75W23/23nS1.5 IRF840 NMOS GDS 功放开关500V8A125W35/33nS0.85 IRF9530 PMOS GDS 功放开关100V12A75W140/140nS0.4 IRF9531 PMOS GDS 功放开关60V12A75W140/140S0.3 IRF9541 PMOS GDS 功放开关60V19A125W140/141nS0.2 IRF9610 PMOS GDS 功放开关200V1A20W25/15nS2.3IRF9630 PMOS GDS 功放开关200V6.5A75W100/80nS0.8 IRFS9630 PMOS GDS 功放开关200V6.5A75W100/80nS0.8IRFBC30 NMOS GDS 功放开关600V3.6A74W20/21nS2.2 IRFBC40 NMOS GDS 功放开关600V6.2A125W27/30nS1.2 IRFBE30 NMOS GDS 功放开关800V2.8A75W15/30nS3.5 IRFD120 NMOS 功放开关100V1.3A1W70/70nS0.3IRFD123 NMOS 功放开关80V1.1A1W70/70nS0.3IRFI730 NMOS GDS 功放开关400V4A32W1.0IRFI744 NMOS GDS 功放开关400V4A32W1.0IRFP054 NMOS GDS 功放开关60V65A180W0.022IRFP140 NMOS GDS 功放开关100V29150W0.85IRFP150 NMOS GDS 功放开关100V40A180W210/140nS0.55 IRFP240 NMOS GDS 功放开关200V19A150W0.18IRFP250 NMOS GDS 功放开关200V33A180W180/120nS0.08 IRFP340 NMOS GDS 功放开关400V10A150W0.55IRFP350 NMOS GDS 功放开关400V16A180W77/71nS0.3 IRFP353 NMOS GDS 功放开关350V14A180W77/71XnS0.4 IRFP360 NMOS GDS 功放开关400V23A250W140/99nS0.2 IRFP440 NMOS GDS 功放开关500V8.1A150W0.85IRFP450 NMOS GDS 功放开关500V14A180W66/60nS0.4 IRFP460 NMOS GDS 功放开关500V20A250W120/98nS0.27 IRFP9140 PMOS GDS 功放开关100V19A150W100/70nS0.2 IRFP9150 PMOS GDS 功放开关100V25A150W160/70nS0.2IRFPF40 NMOS GDS 功放开关900V4.7A150W2.5IRFPG42 NMOS GDS 功放开关1000V3.9A150W4.2IRFPZ44 NMOS GDS 功放开关1000V3.9A150W4.2 ******* IRFU020 NMOS GDS 功放开关50V15A42W83/39nS0.1IXGH20N60ANMOS GDS 600V20A150WIXGFH26N50NMOS GDS 500V26A300W0.3IXGH30N60ANMOS GDS 600V30A200WIXGH60N60ANMOS GDS 600V60A250WIXTP2P50 PMOS GDS 功放开关500V2A75W5.5 代J117J177 PMOS SDG 开关30V1.5mA0.35WM75N06 NMOS GDS 音频功放开关60V75A120WMTH8N100 NMOS GDS 功放开关1000V8A180W175/180nS1.8 MTH10N80 NMOS GDS 功放开关800V10A150WMTM30N50 NMOS 功放开关(铁)500V30A250WMTM55N10 NMOS GDS 功放开关(铁)100V55A250W350/400nS0.04MTP27N10 NMOS GDS 功放开关100V27A125W0.05MTP2955 PMOS GDS 功放开关60V12A75W75/50nS0.3MTP3055 NMOS GDS 功放开关60V12A75W75/50nS0.3MTP40N06 NMOS GDS 功放开关(双)60V40A150W/70nS0.3 MTW20N50 NMOS GDS 功放开关500V20A250W0.27RFP50N02 NMOS GDS 功放开关50V20ARFP50N05 NMOS GDS 功放开关50V50A132W55/15nS0.022 RFP50N06 NMOS GDS 功放开关60V50A145W55/15nS0.022 RFP6N60 NMOS GDS 功放开关600V6A75W80/100nS1.50RFP60N06 NMOS GDS 功放开关60V60A120W50/15nS0.03 RFP70N06 NMOS GDS 功放开关60V70A150WSMP50N06 NMOS GDS 功放开关50V60A125W50nS0.026SMP60N06NMOSG功放开关60V60A125W50nS0.023RFP50N05 NMOS GDS 功放开关50V50A132W55/15nS0.022SMP50N06 NMOS GDS 功放开关50V60A125W50nS0.026SMP60N06 NMOS GDS 功放开关60V60A125W50nS0.02SMW11N20 NMOS GDS 功放开关200V11A150WSMW11P20 PMOS GDS 功放开关200V11A150WSMW20N10 NMOS GDS 功放开关100V20A150WSMW20N10 PMOS GDS 功放开关100V20A150WSSH7N90 NMOS GDS 高速电源开关900V7A150WSSP6N60 NMOS GDS 高速电源开关600V6A150WSSP5N90 NMOS GDS 高速电源开关900V5A125WSSP7N80 NMOS GDS 高速电源开关800V7A75WSUP75N06 NMOS GDS 功放开关60V75A125W0.05W12NA50W NMOS GDS 功放开关50V12A150W300/600nSGT15Q101 NMOS GDS IGBT 1400V15A150WGT25J101 NMOS GDS IGBT 800V25A150WGT25Q101 NMOS GDS IGBT 1400V25A180WGT40T101 NMOS GDS IGBT 1500V40A300WGT60M103 NMOS GDS IGBT 900V60A300WGT60M301 NMOS GDS IGBT 900V60A300WIMBH60 NMOS GDS-100 IGBT 1000V60A300WIMBH60D NMOS GDS-100 IGBT 1000V60A300W(带阻) SDT3055 NMOS GDSTSD45N50V NMOS 场效应模块500V45A400WTN2460L35N120 1200V35A250WEXB841 IGBT驱动BUZ111S NMOS GDS 55V 80A第 11 页。
