流体传动与控制基础总复习

《流体力学与流体传动》课程综合复习资料一、单项选择题1.单作用叶片泵可以通过移动（）改变偏心距来实现变量。

A.转子B.配流盘C.定子环D.泵体答案：C2.外啮合齿轮泵的特点不包含（）。

A.需要单独配油装置B.存在困油现象C.径向力不平衡D.存在流量脉动答案：A3.电液换向阀主阀采用弹簧对中时，导阀需要采用（）中位机能。

A.O型B.M型C.P型D.Y型答案：D4.对于先导式减压阀来说，主阀实现（）作用，导阀实现（）作用。

A.调压，减压B.调压，调压C.减压，调压D.减压，减压答案：C5.调速阀是由（）和节流阀（）组合而成。

A.定差减压阀，串联B.定差减压阀，并联C.定值减压阀，串联D.定值减压阀，并联答案：A6.液压马达的实际输出转速等于（）。

A.实际流量除以排量B.实际转矩除以角速度C.理论流量除以排量D.理论转矩除以角速度答案：C7.液压马达的容积效率等于（）。

A.实际流量比理论流量B.理论流量比实际流量C.实际转矩比理论转矩D.理论转矩比实际流量答案：B8.有两个调定压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（）。

A.5MPaB.10MPaC.15MPaD.0MPa答案：C9.有两个调定压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为（）。

A.5MPaB.10MPaC.15MPaD.0MPa答案：A10.为平衡重力负载，使运动部件不会因自重二自行下落，宜采用（）顺序阀做平衡阀。

B.内控外泄C.外控外泄D.外控内泄答案：A11.在泵——马达构成的闭式循环中，补油泵的作用在于（）。

A.补充泵的泄漏B.补充马达的泄漏C.补充阀的泄漏D.补充管路的泄漏答案：D12.当节流阀的开口调定后，若其进出口压力相等，则通过其流量为（）。

A.额定流量B.最小稳定流量C.某调定值D.0答案：D13.已知单杆活塞缸两腔作用面积A1=2A2，进油流量为q，则差动连接时进入大腔的流量是（）。

流体力学资料复习整理流体复习整理资料第一章流体及其物理性质1、流体的特征——流动性: 在任意微小的剪切力作用下能产生连续剪切变形的物体称为流体。

也可以说能够流动的物质即为流体。

流体在静止时不能承受剪切力,不能抵抗剪切变形。

流体只有在运动状态下,当流体质点之间有相对运动时,才能抵抗剪切变形。

只要有剪切力的作用,流体就不会静止下来,将会发生连续变形而流动。

运动流体抵抗剪切变形的能力(产生剪切应力的大小)体现在变形的速率上,而不就是变形的大小(与弹性体的不同之处)。

2、流体的重度:单位体积的流体所的受的重力,用γ表示。

g 一般计算中取9、8m /s 23、密度:=1000kg/,=1、2kg/,=13、6,常压常温下,空气的密度大约就是水的1/8003、当流体的压缩性对所研究的流动影响不大,可忽略不计时,这种流体称为不可压缩流体,反之称为可压缩流体。

通常液体与低速流动的气体(Ｕ<70m ／s)可作为不可压缩流体处理。

4、压缩系数:弹性模数:21d /d p p E N m ρβρ==膨胀系数:）（K /1d d 1d /d T V V T V V t ==β5、流体的粘性:运动流体内存在内摩擦力的特性(有抵抗剪切变形的能力),这就就是粘滞性。

流体的粘性就就是阻止发生剪切变形的一种特性,而内摩擦力则就是粘性的动力表现。

温度升高时,液体的粘性降低,气体粘性增加。

6、牛顿内摩擦定律: 单位面积上的摩擦力为: 内摩擦力为: 此式即为牛顿内摩擦定律公式。

其中:μ为动力粘度,表征流体抵抗变形的能力,它与密度的比值称为流体的运动粘度ν 内摩擦力就是成对出现的,流体所受的内摩擦力总与相对运动速度相反。

为使公式中的τ值既能反映大小,又可表示方向,必须规定:公式中的τ就是靠近坐标原点一侧(即,其大小为μ du/dy,方向由du/dy 的符号决定,为正时τ与u 同向,为负时τ与u 反向,显然,对下图所示的流动,τ＞0, 即t —t 线以下的流体Ⅰ受上部流体Ⅱ拖动,而Ⅱ受Ⅰ的阻滞。

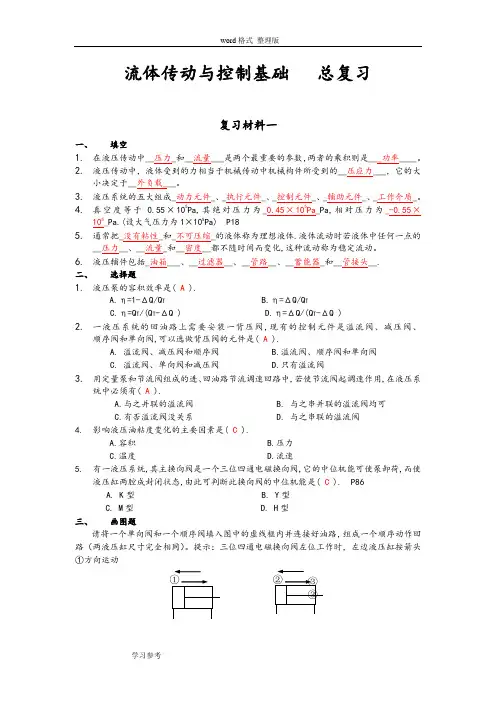

流体传动与控制基础总复习复习材料一一、填空1.在液压传动中__压力_和__流量___是两个最重要的参数，两者的乘积则是___功率____。

2.液压传动中，液体受到的力相当于机械传动中机械构件所受到的__压应力___，它的大小决定于__外负载___。

3.液压系统的五大组成_动力元件_、_执行元件_、_控制元件_、_辅助元件_、_工作介质_。

4.真空度等于0.55×105Pa,其绝对压力为_0.45×105Pa_Pa,相对压力为_-0.55×105_Pa.(设大气压力为1×105Pa) P185.通常把_没有粘性_和_不可压缩_的液体称为理想液体.液体流动时若液体中任何一点的__压力__、__流量_和__密度__都不随时间而变化,这种流动称为稳定流动。

6.液压辅件包括_油箱___、__过滤器__、__管路__、__蓄能器_和__管接头__.二、选择题1.液压泵的容积效率是( A ).A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η=Q T/(Q T-ΔQ )D.η=ΔQ/(Q T-ΔQ )2.一液压系统的回油路上需要安装一背压阀,现有的控制元件是溢流阀、减压阀、顺序阀和单向阀,可以选做背压阀的元件是( A ).A. 溢流阀、减压阀和顺序阀B.溢流阀、顺序阀和单向阀C. 溢流阀、单向阀和减压阀D.只有溢流阀3.用定量泵和节流阀组成的进、回油路节流调速回路中,若使节流阀起调速作用,在液压系统中必须有( A ).A.与之并联的溢流阀B. 与之串并联的溢流阀均可C.有否溢流阀没关系D. 与之串联的溢流阀4.影响液压油粘度变化的主要因素是( C ).A.容积B.压力C.温度D.流速5.有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷,而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是( C ). P86A. K型B. Y型C. M型D. H型三、画图题请将一个单向阀和一个顺序阀填入图中的虚线框内并连接好油路，组成一个顺序动作回路（两液压缸尺寸完全相同）。

《流体传动与控制》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有（）（ ）A.与之并联的溢流阀B.与之串并联的溢流阀均可C.有否溢流阀没关系D.与之串联的溢流阀2、影响液压油粘度变化的主要因素是（）（ ） A.容积 B.压力 C.温度 D.流速3、流量连续性方程是（）在流体力学中的表达形式。

（ ） A.能量守恒定律 B.动量定理 C.质量守恒定律 D.其他4、努力方程是（）在流体力学中的表达形式。

（ ） A.能量守恒定律 B.动量定理 C.质量守恒定律 D.其他姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------5、液压传动（）6、空穴现象（）7、过滤精度（）8、爬行现象（）9、速度刚度（）10、双伸出杠液压缸，采用活塞杆固定安置，工作台的移动范围为活塞有效行程的（）（）A.1倍B.2倍C.3倍D.4倍11、在单位速度梯度下流动时，单位面积上产生的内摩擦力是指（）（）A.动力黏度B.运动黏度C.相对黏度D.其他12、有两个调整压力分别为3MPa和5MPa的顺序阀串联在液压泵的出口，泵的出口压力为（）（）A.2MPaB.3MPaC.5MPaD.8MPa13、在液压系统中，不考虑容积损失和机械损失，系统的压力取决于（）（）A.外负载B.流量C.相对压力D.绝对压力14、用同样定量泵，节流阀，溢流阀和液压缸组成下列几种节流调速回路，（）的速度刚性最差，而回路效率最高。

流体传动与控制第一章绪论1、液压系统中的压力取决于，执行元件的运动速度取决于。

答案：负载；流量2、液压传动系统所依据的理论是。

答案：帕斯卡定律3、通过对液体的压力、流量、方向的控制，来实现对执行元件的运动速度、方向、作用力等的控制的元件，用以实现过载保护、程序控制的元件称做。

答案：控制元件4、能源装置答案：能源装置是将机械能转换成液压能的能量转换装置。

5、执行装置答案：执行装置是把液压能转换成机械能的能量转换装置。

常有做直线运动的液压缸和实现回转运动的液压马达。

6、如何绘制常用液压元件的图形符号？答案：7、如何绘制常用液压元件的图形符号？8、如何选用液压转动的介质？答案：1、合适的粘度，较好的粘温特性。

2、润滑性能好。

3、质地纯净，杂质少。

4、对金属和密封件有良好的相容性。

5、对热、氧化、水解和剪切都有良好的稳定性。

6、抗泡沫性好，抗乳化性好，腐蚀性小，防锈性好。

7、体积膨胀系数小，比热容大。

8、流动点和凝固点低，闪点（明火能使油面上油蒸气闪燃，但油本身不燃烧时的温度）和燃点高。

9、对人体无害，成本低。

9、液压系统工作介质的品种以其和后面的组成，代号为L是石油产品的总分类号，H表示液压系统用的，数字表示该工作介质的等级。

答案：代号；数字；工作介质；粘度10、如何选用液压传动介质？答案：选用液压传动的介质，要考虑设备的性能、使用环境等综合因素。

如设备工作在高温环境下，就应选用抗燃性能好的介质。

温度高时选高粘度油，温度低时选用低粘度油。

其次，还要考虑工作压力、执行元件的速度等。

一般情况下，压力愈高，选用油液的粘度愈高；执行元件的速度愈高，选用油液的粘度愈低。

11、进入工作介质的固体污染物有四个根源：、、和。

答案：已被污染的新油；残留污染；侵入污染；内部生成污染12、污染度测定方法有和两种。

答案：测重法；颗粒计数法第二章流体力学基础1、液体静压力P答案：液体内某点处单位面积△A与所受到的法向力△F之比，称为压力p（静压力），即：2、液体静压力的方向可能作用在内法线方向上。

的压力p0；二是液柱重量产生的压力ρgh
。当液面上只有大气压力作用时，则A点处 静压力为
（2）静止液体内的压力沿深度呈直线规 律分布。
（3）离液面深度相同处各点的压力都相 等。压力相等的所有点组成的面叫做等压 面。在重力作用下静止液体中的等压面是 一个水平面。
三、压力的表示方法及单位 液体压力通常有绝对压力、相对压力（表压力）两
• 3. 液压元件的图形符号
• 三、液压传动的优缺点 • 1. 液压传动的优缺点 • 优点： • （1）能方便地实现无级调速，调速范围大。 • （2）运动传递平稳、均匀。 • （3）易于获得很大的力和力矩。 • （4）单位功率的体积小，重量轻，结构紧凑，
反映灵敏。
• （5）易于实现自动化。 • （6）易于实现过载保护，工作可靠。
• 轻工业：缝纫机械加工自动线、自行车加工、造 纸工业、钟表工业、皮革工业等等。
• 随着原子能、空间技术、计算机技术的发展，液 压技术也得到了很大的发展，并渗透到各个工业领域 中去。当前液压技术正向高压、高速、大功率、高效、 低噪音、经久耐用、高度集成化的方向发展。同时， 新型液压元件和液压系统的计算机辅助设计，计算机 辅助测试、计算机直接控制、计算机适时控制技术、 机电一体化技术、计算机仿真和优化设计技术、可靠 性技术、以及污染控制技术等方面也是当前液压传动 及控制技术发展和研究的方向。
的要求，液压元件的制造精度要求高， 使成本增加。
• （6）液压设备故障原因不易查找。
• 第一章 液压传动基础知识 • 第一节 液压油 • 一、液压油的物理性质值。
• 对于均质液体
• 重度：液体中某点处微小重量与其体积之比的极限 值。
• 在重力作用下的静止液体，其受力情况如图1-4 所示，如要求得液体内任意点A的压力，可从自由液 面向下取一微小圆柱体，其高度为h，底面积为ΔA， 这微小圆柱体在重力及周围压力作用下处于平衡状 态，于是有

《流体力学与流体传动》综合复习资料一、选择题1、顺序阀属于( )控制阀。

Ａ．方向；Ｂ．压力；Ｃ．流量2、温度变化对液压传动（）。

Ａ．没有影响；Ｂ．影响很大；Ｃ．可以改善传输性能3、（）是储存和释放液体压力能的装置。

Ａ．冷却器；Ｂ．蓄能器；Ｃ．过滤器4、单作用叶片泵的叶片倾角应（）。

Ａ．前倾；Ｂ．后倾；Ｃ．垂直5、油箱属于( )元件Ａ．动力元件；Ｂ．执行元件；Ｃ．控制元件；Ｄ．辅助元件6、靠( )变化进行吸油排油的液压泵，通称为容积式泵。

Ａ．压力；Ｂ．排量；Ｃ．容积7、（）调速回路中，只有节流损失，没有溢流损失。

Ａ．进油节流；Ｂ．旁路节流；Ｃ．回油节流8、液压泵的每转排量的大小取决于泵的（）。

Ａ．速度；Ｂ．压力；Ｃ．结构尺寸9、节流阀是通过调节（）来调流量的。

Ａ．两端压力；Ｂ．油液温度；Ｃ．节流口大小10、工作过程中泵的额定压力是（）。

Ａ．变化的；Ｂ．不变的；Ｃ．随外负荷而变化11、单作用式叶片泵的转子每转一转，吸油、压油各（）次。

A、1B、2C、3D、412、液压系统的最大工作压力为10MPa，安全阀的调定压力应为（）。

A、等于10MPaB、小于10MPaC、大于10MPaD、其他13、在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为（）。

A、层流B、液压冲击C、空穴现象D、紊流14、将发动机输入的机械能转换为液体的压力能的液压元件是（）。

A、液压泵B、液压马达C、液压缸D、控制阀15、为使减压回路可靠地工作，其最高调整压力应（）系统压力。

A、大于B、小于C、等于D、大于或小于16、双作用叶片泵的叶片（）一定角度。

A、前倾；B、后倾；C、不倾斜D、前倾或后倾17、三位四通换向阀的中位机能取决于（）结构。

A、阀芯；B、阀体；C、电磁铁；D、弹簧18、溢流阀一般是安装在（）的出口处，起稳压、安全等作用。

A、液压缸；B、液压泵；C、换向阀；D、油箱。

19、液体流经薄壁小孔的流量与孔口面积的( )和小孔前后压力差的( )成正比。

稍复杂
简单
第二章 液压流体力学基础 1.液压系统的工作介质 2.静力学方程及其应用（物理意义、表达式） 3.动力学方程及其应用（物理意义、表达式） 4.动量方程（滑阀稳态液动力的计算） 5.压力损失（基本概念、两类压力损失、雷诺数 ） 6.薄壁小孔的流量压力特性
流体的粘性
1）流体内摩擦力定律
2）粘度
顺序阀及应用
流量控制阀
调速阀 调速阀的压力特性
第6章 辅助元件 了解辅助元件的作用
第七章 基本回路 1.方向控制回路 2.压力控制回路 3.速度控制回路
调速回路 速度换接回路 快速回路 4.顺序动作回路
气压传动 气压传动的特点和应用 气压传动系统的组成 气动执行元件、控制元件 气动回路
▪
谢谢！
28
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
第三章 动力元件 1. 泵、马达的基本原理 2. 泵、马达的参数计算 3. 性能特点 4. 结构特点
液压泵工作原理 容积式液压泵工作的基本条件： ➢ 具有一个或若干个周期性变化的密封容积 ➢ 具有配流装置 ➢ 油箱内液体的绝对压力必须恒等于或大于 大气压力
液压泵性能参数：
（1）泵排量和流量
理论流量qt； 实际流量q；
限压式变量叶片泵的特性曲线
第四章 执行元件 1.液压缸的类型及特点

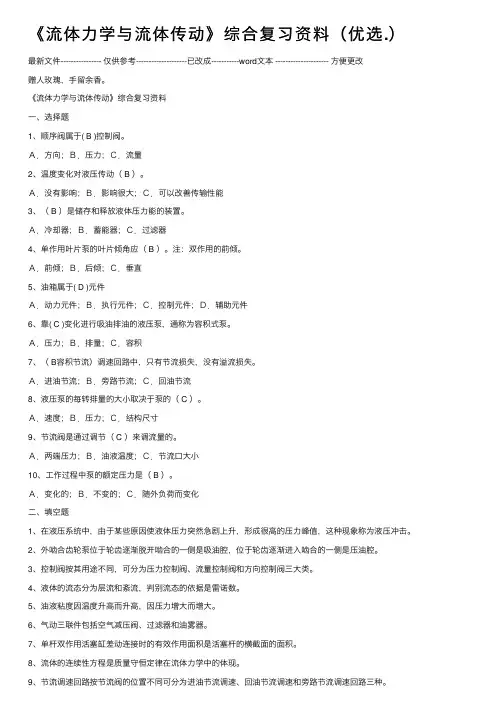

《流体⼒学与流体传动》综合复习资料（优选.）最新⽂件---------------- 仅供参考--------------------已改成-----------word⽂本 --------------------- ⽅便更改赠⼈玫瑰，⼿留余⾹。

《流体⼒学与流体传动》综合复习资料⼀、选择题1、顺序阀属于( B )控制阀。

Ａ．⽅向；Ｂ．压⼒；Ｃ．流量2、温度变化对液压传动（ B ）。

Ａ．没有影响；Ｂ．影响很⼤；Ｃ．可以改善传输性能3、（ B ）是储存和释放液体压⼒能的装置。

Ａ．冷却器；Ｂ．蓄能器；Ｃ．过滤器4、单作⽤叶⽚泵的叶⽚倾⾓应（ B ）。

注：双作⽤的前倾。

Ａ．前倾；Ｂ．后倾；Ｃ．垂直5、油箱属于( D )元件Ａ．动⼒元件；Ｂ．执⾏元件；Ｃ．控制元件；Ｄ．辅助元件6、靠( C )变化进⾏吸油排油的液压泵，通称为容积式泵。

Ａ．压⼒；Ｂ．排量；Ｃ．容积7、（ B容积节流）调速回路中，只有节流损失，没有溢流损失。

Ａ．进油节流；Ｂ．旁路节流；Ｃ．回油节流8、液压泵的每转排量的⼤⼩取决于泵的（ C ）。

Ａ．速度；Ｂ．压⼒；Ｃ．结构尺⼨9、节流阀是通过调节（ C ）来调流量的。

Ａ．两端压⼒；Ｂ．油液温度；Ｃ．节流⼝⼤⼩10、⼯作过程中泵的额定压⼒是（ B ）。

Ａ．变化的；Ｂ．不变的；Ｃ．随外负荷⽽变化⼆、填空题1、在液压系统中，由于某些原因使液体压⼒突然急剧上升，形成很⾼的压⼒峰值，这种现象称为液压冲击。

2、外啮合齿轮泵位于轮齿逐渐脱开啮合的⼀侧是吸油腔，位于轮齿逐渐进⼊啮合的⼀侧是压油腔。

3、控制阀按其⽤途不同，可分为压⼒控制阀、流量控制阀和⽅向控制阀三⼤类。

4、液体的流态分为层流和紊流，判别流态的依据是雷诺数。

5、油液粘度因温度升⾼⽽升⾼，因压⼒增⼤⽽增⼤。

6、⽓动三联件包括空⽓减压阀、过滤器和油雾器。

7、单杆双作⽤活塞缸差动连接时的有效作⽤⾯积是活塞杆的横截⾯的⾯积。

8、流体的连续性⽅程是质量守恒定律在流体⼒学中的体现。

9.定性地绘出内反馈限压式变量叶片泵的“压力流量特性曲线” ，并说明“调压 弹簧的预压缩量’ ’ 、 “调压弹簧的刚度” 、 “流量调节螺钉的松紧”对“压力流量 特性曲线”的影响。
答：改变调压弹簧的预压缩量可以改变拐点 B 的压力
p
B
，使 BC 线左右平移。更换不同刚
度的弹簧可得到不同斜率的 BC 线（弹簧刚度越小，BC 线越陡） 。调节流量调节螺钉，可以 改变泵的最大偏心距
答：实际流量是指液压泵（或马达）工作时出口处（或进口处）的流量，由于液压泵（或马 达）本身的内泄漏，其实际流量小于理论流量，要实现马达的指定转速，为补偿泄漏量，其 输入实际流量必须大于理论流量。
14.增压缸的工作原理
答：增压缸系将一油压缸与一增压缸作一体式之结合，并以纯气压为动力，利用增压器之大 小活塞面积之比例，将气压之低压提高数十倍，供油压缸使用，使其达到液压缸之高出力。 增压缸只增加压力不增加功率，不是一种执行元件。
30.蓄能器的作用主要表现在那几个方面，在安装检修时应注意哪些事项？
答：蓄能器的作用： ①作辅助动力源 ②作紧急动力源 ③补充泄漏和保持恒压 ④吸收液压冲击 ⑤吸收脉动、降低噪音 在安装检修时应注意事项： ①皮囊式蓄能器应垂直安装，使油口向下，充气阀朝上。 ②用于吸收冲击压力和脉动压力的蓄能器应尽可能安装在靠近振源处。 ③装在管路上的蓄能器，必须用支架固定。 ④蓄能器与管路系统之间应安装截止阀，便于充气、检修；蓄能器与液压泵之间应安装单向 阀，防止液压泵停转或卸荷时蓄能器储存的压力油倒流。
e
max
和最大输出流量
q
max
，从而使 AB 线上下平移（AB 线在理论上
为一水平线，由于泄漏的影响而略有倾斜） 。
10.轴向柱塞泵的组成及工作原理。

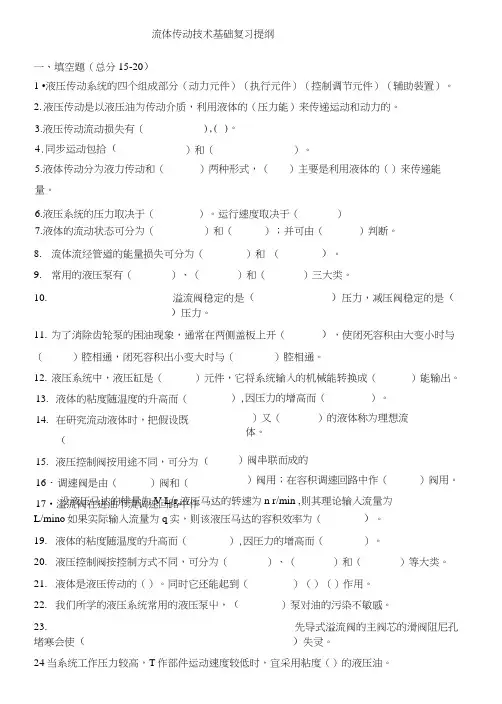

流体传动技术基础复习提纲一、填空题（总分15-20）1 •液压传动系统的四个组成部分（动力元件）（执行元件）（控制调节元件）（辅助装置）。

2. 液压传动是以液压油为传动介质，利用液体的（压力能）来传递运动和动力的。

3.液压传动流动损失有（ ),( )。

4.同步运动包拾（）和（）。

5.液体传动分为液力传动和（）两种形式，（）主要是利用液体的（）来传递能量。

6.液压系统的压力取决于（）。

运行速度取决于（ ）7.液体的流动状态可分为（）和（）；并可由（ ）判断。

8. 流体流经管道的能量损失可分为（ ）和 （ ）。

9. 常用的液压泵有（ ）、（）和（）三大类。

10. 溢流阀稳定的是（ ）压力，减压阀稳定的是（）压力。

11. 为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变小时与（）腔相通，闭死容积出小变大时与（）腔相通。

12. 液压系统中，液压缸是（ ）元件，它将系统输入的机械能转换成（）能输出。

L/mino 如果实际输入流量为q 实，则该液压马达的容积效率为（ ）。

19. 液体的粘度随温度的升高而（ ）,因圧力的增高而（）。

20. 液压控制阀按控制方式不同，可分为（ ）、（）和（）等大类。

21. 液体是液压传动的（）。

同时它还能起到（ ）（）（）作用。

22. 我们所学的液压系统常用的液压泵屮，（ ）泵对油的污染不敏感。

23.先导式溢流阀的主阀芯的滑阀阻尼孔堵寒会使（）失灵。

24当系统工作压力较高，T 作部件运动速度较低时，宜采用粘度（）的液压油。

13. 液体的粘度随温度的升高而（ 14. 在研究流动液体时，把假设既（15. 液压控制阀按用途不同，可分为（ 16・调速阀是由（）阀和（17•溢流阀在进油节流调速回路中作）,因压力的增高而（）。

）又（ ）的液体称为理想流体。

）阀串联而成的）阀用；在容积调速回路中作（）阀用。

设液压马达的排量为V L/r,液压马达的转速为n r/min ,则其理论输入流量为25.汕箱的有效容量是指整个汕箱容积的（）26.蓄能器具有（）和（）的作用。

复习思考题：一、填空题1、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2、液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3、液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4、在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

5、由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。

6、液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

7、通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。

8、变量泵是指（排量）可以改变的液压泵，常见的变量泵有(单作用叶片泵)、(径向柱塞泵)、(轴向柱塞泵)其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。

9．液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。

10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。

11．外啮合齿轮泵的排量与（模数）的平方成正比，与的（齿数）一次方成正比。

因此，在齿轮节圆直径一定时，增大（模数），减少（齿数）可以增大泵的排量。

12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油）腔，位于轮齿逐渐进入啮合的一侧是（压油）腔。

13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽），使闭死容积由大变少时与（压油）腔相通，闭死容积由小变大时与（吸油）腔相通。

14．齿轮泵产生泄漏的间隙为（端面）间隙和（径向）间隙，此外还存在（啮合）间隙，其中（端面）泄漏占总泄漏量的80%～85%。

流体传动与控制基础知识点归纳/刘汀龙第一章液压传动概述1、液压传动是以液体为工作介质，进行能量的转换、传递、分配和控制的一门技术科学。

而液压传动系统的功能则是把机械能变成液体的压力能，借助受压液体通过执行元件对外做功。

2、帕斯卡原理描述了封闭的液体在传递动力、放大力和控制运动中的应用。

3、伯努利定律与帕斯卡原理奠定了流体静压传动的理论基础。

工作原理为帕斯卡原理。

4、液压传动在工程机械、起重运输中的应用，在农林领域的应用，在塑料、橡胶和轻工机械中的应用，在运动模拟器的应用，在重工业的应用，在交通运输中应用，在航空航天工业中的应用。

5、液压系统由液压能源、执行元件、控制元件、液压辅件四个基本组成部分组成。

6、液压传动的特点：易于实现直线往复运动，体积小质量轻、功率与质量之比大，机构相应速度快，元件使用寿命长，易于实现过载保护，实现无级调速。

7、液压工作介质的主要功能：传递动力，润滑元件，散热。

基本性能：粘度，润滑性，氧化安定性，与材料的相容性好，抗乳化性和抗泡沫性好。

8、工作介质主要有石油基液压油和难燃液压油两大类。

9、液体石油基液压油：普通液压油、抗磨液压油、液压-导轨油、低温液压油第二章液压流体力学基础1、粘性：当液体在外力作用下流动时，由于液体分子间的吸引力而产生阻碍流体运动的内摩擦力。

2、粘性的表示方法：动力粘度、运动粘度、相对粘度。

动力粘度直接表示了液体的粘性。

3、温度升高，粘度降低；压力增大，粘度增大。

4、液体受压后体积会缩小，这种性质称为液体的压缩性。

5、把没有粘性又不可压缩液体称为理想液体；液体在流动时，如果压力、流速、密度等运动参数不随时间变化，则这种流动叫做定常流动。

6、液流连续性方程，说明在定常流动中，通过所有过流断面上的流量都是相等的，并且断流平均流速是断面面积成反比。

7、真空度：液体中某点处的压力小于大气压，这时该点处的绝对压力比大气压小的那部分叫做真空度。

8、损失的能量将使油液发热、泄露增加、系统效率降低。

《流体力学与流体传动》总复习一、填空题2、外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是腔，位于轮齿逐渐进入啮合的一侧是腔。

二、绘制职能符号。

(1).调速阀 (2).液控单向阀 (3).冷却器(4).减压阀 (5).溢流阀 (6).分水滤气器(7).三位四通H型机能电磁换向阀 (8) 单向变量泵(9). 外控外泄先导式顺序阀 (10).压力继电器三、简答题1、液压泵完成吸油和压油必须具备什么条件？2、双作用叶片泵和单作用叶片泵各自的优缺点是什么？3、溢流阀和节流阀都能做背压阀使用，其差别何在？4、卸荷回路的功用是什么？试绘制两种不同的卸荷回路。

四、回路分析1、如图所示的夹紧回路中，溢流阀调整压力为10MPa，减压阀调整压力为7MPa，试分析：1）、夹紧缸在未夹紧工件前作空载运动时，A、B、C三点压力各为多少？2）、夹紧缸夹紧工件后，泵的出口压力为10MPa时，A、B、C三点压力各为多少？3）、夹紧缸夹紧工件后，假如由于系统油路中其他执行元件的快进动作，使泵的出口压力降为5MPa时，A、B、C三点压力又为多少？单位：MPaA B C 第一种工况 第二种工况 第三种工况四、计算题1、在变量泵－定量马达回路中，已知变量泵转速n p ＝1500r/min ，最大排量V max =8ml/r ，定量马达排量V M ＝10ml/r ，安全阀调整压力p y =14MPa ，设泵和马达的容积效率和机械效率均为0.95，试求 （1）马达转速n M =1000r/min 时泵的排量；（2）马达负载转矩T M =8N m 时马达的工作压差Δp M ； （3）泵的最大输出功率。

2、如图所示两个结构和尺寸均相同的液压缸相互串联，无杆腔面积A 1=100cm 2，有杆腔面积A 2=80cm 2，液压缸1输入压力P 1=0.9Mpa ，输入流量q 1=12L/min ，不计力损失和泄漏，试计算两缸负载相同时（F 1=F 2），负载和运动速度各为多少？P 12P 1v 1F 2v F 2A 12A 121q3、已知液压马达的排量V M=250mL/r；入口压力为9.8Mpa；出口压力为0.49Mpa；此时的总效率ηM=0.9；容积效率ηVM=0.92；当输入流量为22L/min时，试求：（1）液压马达的输出转矩(Nm)；（2）液压马达的输出功率(kW)；（3）液压马达的转速(r/min)。

实际液体在管道中流动时，流速在通流截面上的分布是 不均匀的。如果用平均流速来表示动能，则需引入动能修正 系数α，层流时α＝2，湍流(紊流)时α＝1（层流与湍流的有 关内容请详见2.3节）；同时，由于黏性的存在，流体在流 动过程中要消耗一部分能量，即存在水头损失hw。因此，实 际流体的伯努利方程为
p1
p=p0＝常数=pa
这就是说，在密闭容器中，施加在液体边界上的压力等值 地传递到液体各点，这也就是帕斯卡原理。如图2－3所示，由 帕斯卡原理可知:W/A2=F/A1，力由F放大到W时，其大小为F的 A2/A1倍。因此，根据这一原理，可以得出液体不仅能传递力， 而且还能放大或缩小。在分析液压系统的压力时，一般都采用 该结论。图2－3建立了一个很重要的概念，即在液压传动中工 作的压力取决于负载，而与流入的流体多少无关。
图2－8 伯努利方程示意图
p1
z1g
12
2
p2
z2 g
22
2
(2－16a)
p1
g
z1
12
2g
p2
g
z2
22
2g
(2－16b)
由于两个截面是任取的，因此式（2－16）又可表示为伯努利方程:
p
2
zg
常数
2
（2-17a）
p
2
z
常数
g
2g
(2－17b）
式（2－16a）和式（2－17a）即为理想液体的伯努利方 程。其物理意义为:理想液体在定常流动时，各截面上具有 的总比能由比位能、比压能和比动能组成，三者可相互转化， 但三者之和保持不变。由于考虑到工程中使用方便，伯努利 方程常采用另一种形式（见式（2－16b）、（2－17b））。 这些方程中各项都有长度量纲，通常分别称它们为位置水头、 压力水头和速度水头。因此，伯努利方程又可以解释为位置 水头、压力水头和速度水头之和即总水头保持不变。
