三相电路电压电流及功率测量

三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。

2、掌握三相交流电路中电压和电流的测量方法。

3、理解三相交流电路中电压和电流的关系。

二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。

在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。

相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。

在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。

在三角形连接（△形连接）中，线电压等于相电压。

电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。

三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。

用交流电压表测量三相电源的相电压和线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。

用交流电压表测量三相电源的线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。

五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。

三相电路功率的测量实验报告
一、实验目的
实验目的是测量三相电功率，进一步了解三相电路功率的计算与公式。

二、实验原理
三相电功率，又称为瞬态功率，这是由三相电路中分别产生的瞬时功率之和所构成的，即P=P1+P2+P3。

三相电机的瞬态功率有三种：正无功功率，负无功功率和有功功率，分别用公式表示为：
P1（正无功功率）=3*U*i1*sin(α1-α0)
其中，U表示电压，I表示电流，α表示相角，α0表示相位差。

三、实验总纲
（1）实验准备
实验准备包括准备三相电路，以及安装好电压计、电流计等仪器和仪表设备，安装电
压表、电流表并测量路线电流和电压等。

（2）实验步骤
1. 先将三相电路接上电源，测量电压和电流；
2. 三相电路中的电流和电压检查完全，检查是否符合正常的三相电路电压量;
3. 用测量三相电功率的仪器，测量三相电功率，并记录数据；
4. 根据测量的电压和电流，使用公式计算三相电功率。

（3）实验结果
实验测量得到的三相电功率值为P=109.21kw，使用公式计算得到的三相电功率值为
P=109.09kw，两者相差不大，可见实测结果与公式计算结果相符，实验结果可靠。

四、实验结论
本次实验通过实测和公式计算对三相电功率进行了测量，实测结果与公式计算结果相符，实验结果可靠，达到了实验的预期目的。

三相交流电路电压、电流的测量实验一、实验目的1. 熟悉三相负载作星形联接时(或作三角形联接时)，在对称和不对称情况下线电压与相电压(或线电流和相电流)的关系。

2. 比较三相供电方式中三线制和四线制的特点。

二、实验内容1. 对称负载作Y形联接电压、电流的测量。

2、不对称负载作Y形联接电压、电流的测量。

三、实验原理、方法和手段1. 三相电源电力系统的供电方式多为三相三线制或三相四线制形式，三相电源电压的幅值相同、频率相同、彼此之间的相位差为120°，该三相电压称为对称的三相电压。

低压供电电源常采用三相四线制，即三根相线和一根中线，分别用L1、L2、L3 和N 表示。

相线和中线之间的电压称为相电压，二根相线之间的电压称为线电压。

对称的三相电源电压线电压是相电压的倍。

2. 三相负载三相负载的连接方式有星形和三角形两种。

①当三相负载作星形连接时，若有中线，由于电源的中点与负载的中点等电位，此时无论负载对称与否，每相负载上的电压等于相应电源的相电压，是对称的，负载端的电压为相电压的倍，也是对称的。

若负载对称，则此时中线电流为零，负载不对称，中线电流为三个线电流之和。

当没有中线时，若负载对称，则情况与上相同。

但如果负载不对称，则由于电源中点和负载中点之间的电位差的存在，出现所谓“中性点位移”现象，使负载的相电压不再对称，将造成某相电压过高，而使该相负载受损，或电压过低使该相不能正常工作。

②当三相负载连接成三角形时，由于负载的相电压等于电源的线电压，所以不论负载对称与否，负载的相电压总是对称的。

若三相负载对称，则各相负载的线电流也对称，且线电流为相电流的倍。

负载不对称时，上述对称关系不复存在。

四、实验组织运行要求实验前：学生完成预习报告，指导教师检查学生预习报告，不预习者不准上实验课。

实验过程中：指导教师讲授实验要求及注意事项，用启发诱导的方式指导实验课；学生实验操作、搭接电路、测量数据，完成所有的实验内容后，先拉断电源，再根据实验要求自行核对实验数据，有无遗漏或不合理的情况，再经教师审核后在拆线并整理仪器设备。

三相电路电压,电流的测量,实验报告三相交流电路电压、电流的分析与测量(含数据处理)三相交流电路电压、电流的分析与测量一、实验目的1(掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

二、原理说明1接)，当三相对称负载作Y线电流Il 等于相电流Ip，即Ulp Il,IpI0,0，所以可以 ,必须采用三相四线制接法，即Y0倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏;负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3(当不对称负载作?接时，Il，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流(相电流)、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

图6-3-3-1 路2按图6-3-3-2调节调压器，使其输出线电压为6-3-3-2数据表格要求进行测试图6-3-3-2 三相负载三角形联接的实验线路五、实验报告1(三相负载根据什么条件作星形或三角形连接,答:一般电机功率大于11kw就采(来自: 写论文网:三相电路电压,电流的测量,实验报告)用星,三角启动，否则采用三角形直接启动，一般不采用星形接法。

2(试分析三相星形联接不对称负载在无中线情况下，当某相负载开路或短路时会出现什么情况,如果接上中线，情况又如何,6( 实验是否能证明这一点,Vl响7 并求出线电表6-3-3-1三相负载星形联接实验数据表篇二:三相电路实验报告实验一一、实验名称三相电路不同连接方法的测量二、实验目的:1. 理解三相电路中线电压与相电压、线电流与相电流之间的关系。

2. 掌握三相电路的正确连接方法与测量方法。

总结三相电路功率测量的方法三相电路功率测量是指对三相交流电路中的功率进行测量和计算。

通常情况下，三相电路功率测量主要包括直接法、间接法和计算法这三种方法。

1. 直接法直接法是通过将电流、电压进行直接测量，然后利用功率计来计算功率值的方法。

在三相电路中，我们需要测量三相电流和三相电压。

对于电流的测量，可以采用电流互感器或者电流夹钳；对于电压的测量，可以采用电压互感器或者电压表。

测量好电流和电压之后，再通过功率计来计算功率值。

2. 间接法间接法是通过测量三相电路中各个元件(如电阻、电容、电感等)所消耗的电能，然后利用功率公式来计算出功率值。

例如，可以利用电阻箱测得线路中的电阻值，然后用电压和电流测量值来计算功率。

在使用间接法进行功率测量时，需要根据具体的电路元件和测量条件选择适当的仪器和方法。

3. 计算法计算法是通过基于电压和电流的波形进行计算，得到相应的功率值。

通过电压和电流在时间上的波形图，我们可以得到电压和电流对应的瞬时功率值，然后将瞬时功率值进行积分得到平均功率值。

计算法通常可以通过示波器和计算机软件来完成。

三相电路功率测量的方法还需要根据具体的测量要求和条件来选择。

在实际应用中，直接法是最常用的方法，因为它直接测量电流和电压，且准确度高。

而间接法和计算法则适用于特殊情况下，例如对于没有直接测量手段的情况，或者需要对功率进行更详细的分析的情况。

需要注意的是，三相电路功率测量中还需要考虑功率因数的影响。

功率因数是指实际功率与视在功率之比。

在实际测量中，如果电路中存在功率因数不等于1的负载，那么功率测量的结果会有所偏差。

因此，在进行功率测量时，还需要对功率因数进行补偿。

通常可以通过功率因数表或者功率因数校正装置来进行补偿。

综上所述，三相电路功率测量的方法包括直接法、间接法和计算法。

具体选择哪种方法需要根据实际情况进行判断。

在进行功率测量时，还需要考虑功率因数的影响，并进行相应的补偿。

总结分析三相电路功率测量的方法
三相电路功率测量是电力系统中的重要环节，用于评估电力系统的运行状况和负荷情况。

常见的三相电路功率测量方法包括电压法、电流法以及组合法。

1. 电压法：
电压法是最常用的三相电路功率测量方法之一。

通过测量每相的电压以及相间电压，可以计算出三相电流、功率因数和功率。

其中最常用的方法是测量电压的有效值和相位角，利用三相电压之间的相位差关系得到相间电压和线电压。

2. 电流法：
电流法是另一种常用的三相电路功率测量方法。

通过测量每相的电流以及相间电流，可以计算出三相电压、功率因数和功率。

与电压法不同的是，电流法需要测量电流的有效值和相位角，根据三相电流之间的相位差关系得到相间电流和线电流。

3. 组合法：
组合法是将电压法和电流法结合起来进行三相电路功率测量的方法。

通过测量电压和电流的有效值以及相位角，可以同时计算出三相电流、电压、功率因数和功率。

这种方法兼具了电压法和电流法的优势，能够更准确地评估三相电路的功率情况。

需要注意的是，在实际测量中还需考虑电力系统的非理想因素，例如电力负载的
不平衡性、电源波动以及电压降低等。

为了提高测量精度，常采用校正装置、滤波装置等辅助设备。

总的来说，电压法、电流法和组合法是常用的三相电路功率测量方法。

通过测量电压、电流的有效值和相位角等参数，可以准确计算出三相电路的功率情况，为电力系统的运行和负荷评估提供依据。

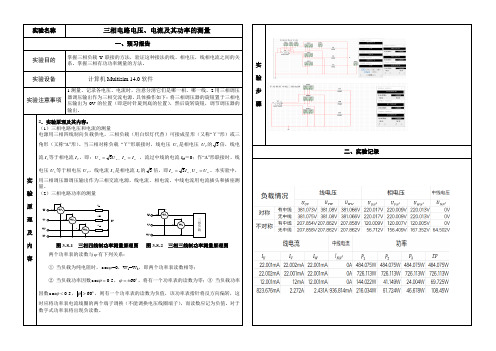

实验名称三相电路电压、电流及其功率的测量一、预习报告实验目的掌握三相负载Y联接的方法，验证这种接法的线、相电压，线相电流之间的关系。

掌握三相有功功率测量的方法。

实验设备计算机Multisim 14.0软件实验注意事项1.测量、记录各电压、电流时，注意分清它们是哪一相、哪一线。

2.用三相调压器调压输出作为三相交流电源，具体操作如下：将三相调压器的旋钮置于三相电压输出为0V的位置（即逆时针旋到底的位置），然后旋转旋钮，调节调压器的输出。

实验原理及内容2．实验原理及其内容：（1）三相电路电压和电流的测量电源用三相四线制向负载供电，三相负载（用白炽灯代替）可接成星形（又称“Ｙ”形）或三角形（又称“Δ”形）。

当三相对称负载“Ｙ”形联接时，线电压UＬ是相电压UＰ的3倍，线电流IＬ等于相电流IＰ，即：PLPLIIUU==,3，流过中线的电流I N＝0；作“Δ”形联接时，线电压UＬ等于相电压UＰ，线电流IＬ是相电流IＰ的3倍，即PLPLUUII==,3。

本实验中，用三相调压器调压输出作为三相交流电源，线电流、相电流、中线电流用电流插头和插座测量。

（2）三相电路功率的测量****三相负载UVWN******N'UVWZ AZ BZ CW3W2W1W1W2图3-8-1 三相四线制功率测量原理图图3-8-2 三相三线制功率测量原理图两个功率表的读数与ϕ有下列关系：①当负载为纯电阻时，ϕcos=0，W1=W2，即两个功率表读数相等；②当负载功率因数0.5cos=ϕ，︒±=60ϕ，将有一个功率表的读数为零；③当负载功率因数0.5cos<ϕ，︒>60ϕ，则有一个功率表的读数为负值，该功率表指针将反方向偏转，这时应将功率表电流线圈的两个端子调换（不能调换电压线圈端子），而读数应记为负值。

对于数字式功率表将出现负读数。

实验步骤二、实验记录三、实验报告（包括实验分析、数据计算、数据曲线等）（1）根据实验数据，在负载星形连接时，当负载对称有中线、负载对称无中线、负载不对称有中线时，有pl U U 3 成立；在负载不对称无中线时该关系并不成立。

实验名称三相交流电路电压、电流和功率的测量一、实验目的1.加深理解三相电路中线电压与相电压、线电流与相电流之间的关系；2.掌握三相负载作星形联接、三角形联接的方法，验证这两种接线时线、相电压及线、相电流之间的关系；3.理解三相四线供电系统中的中线作用；4.学习掌握用二瓦计法测量三相电路的有功功率.二、实验原理1.三相负载可以接成星形（“Y”接）或三角形（“Δ”接），如下图：其中，星形连接又包括有中线和无中线两种情况.2.主要概念相电压：电源或负载各相的电压称为相电压；线电压：端线之间大的电压称为线电压；相电流：流过电源或负载各相的电流称为相电流；线电流：流过各端线的电流称为线电流.首端和尾端的标记说明：旧标准：首端记为A,B,C；尾端记为X,Y,Z;新标准：首端记为U1,V1,W1；尾端记为U2,V2,W2.实际中常使用旧标准.3.星形连接的三相负载三相负载对称时：U L=√3U p;I L=I P此时流过中线的电流I0=0，可以省去中线.三相负载不对称时：必须采用三相四线制接法，即Y0接法，而且中线必须牢固联接，以保证三相不对称负载儿每相电压维持对称不变.若中线断开，会导致三相负载电压的不对称，致使负载轻的一相的相电压过高，使负载遭损坏；负载重的一相的相电压又过低，负载不能正常工作.4.三角形连接的三相负载三相负载对称时：I L=√3I p;U L=U P三角形连接没有中线.三相负载不对称时：I L≠√3I p，但只要电源的线电压U L对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响.5.二瓦计法测量功率电路在三相三线制电路中，通常用二只功率表测量功率.功率表W 1和W 2的读数分别为P 1和P 2.三相电路的总功率等于二者代数和.P 1=U AC I A cosΦ1 P 2=U BC I B cosΦ2 P =P 1+P 2三、实验设备四、实验内容1.三相负载星形联接（三相四线制供电） 实验准备：将三相调压器的旋钮置于输出为0的位置，将交流电压表接到调压器的输出端，开启实验台电源，调节调压器，使输出的三相电源的线电压为220V （此时相电压为127V ）关闭电源开关，按图连接电路，分别测量三相负载的线电压、相电压、线电流、中线电流、电源和负载中点间的电压，将所测得的数值记入表中，并观察各项灯组亮暗的变化过程，特别要注意观察中线的作用.测量数据负载状态开灯数量 线电流/mA线电压/V 相电压/V 中线电流 I 0/mA中线电压 U N 0/VA 相B 相C 相 I A I B I C U AB U BC U CA U ax U by U cy Y 0接对称有中线 3 3 3 Y 接对称无中线 3 3 3 Y 0接不对称有中线 1 2 3 Y 接不对称无中线 1 2 3 Y 0接有中线B 相断开 1 0 3 Y 接无中线B 相断开132.负载三角形联接（三箱三线制供电）关闭电源开关，按下图改接线路，按下表内容进行测试.（注意：三角形连接时没有中线）测量数据负载情况开灯数量 线电压=相电压/V 线电流/mA 相电流/mA 二瓦计/WAB 相 BC 相 AC 相 U AB U BC U CA I A I B I C I A B I BC I CA P 1 P 2 P all 三相平衡 3 3 3 三相不平衡123根据实验数据：(1)验证对称三相电路中的关系；序号 名称 型号与规格 数量 备注 1 交流电压表 0~500V 1 实验台 2 交流电流表 0~5A 1 实验台 3 三相自耦变压器 1 实验台4 三相灯组负载 220V,15W 白炽灯 9 EEL5 电流插座 3 实验台(2)用实验数据和观察到的现象，总结三相四线供电系统中的中线作用；(3)不对称三角形联接的负载，能否正常工作？实验能否验证这一点？(4)根据不对称负载三角形联接时的相电流值作向量图，并求出线电流值，然后与实验测得的线电流作比较，分析.五、注意事项1.本实验采用三相交流市电，实验时注意安全，不可触碰裸露的导电部件；2.每次接线完毕，同组同学自查，两人均确认无误后才能接通电源，必须严格遵守断电—接线—检查—通电；断电—拆线的实验操作原则；3.本次实验中，灯泡表面升温迅速，注意选择长度适合的导线，不要让导线与灯泡表面接触，以免融化导线绝缘皮，造成安全隐患.在操作过程中，手不要触碰灯泡，以免烫伤.六、思考1.查阅资料，了解三相电源相序的测定方法，简述测定原理、测定器材、测定步骤.最常用的是相序表，它适用于工频100~ 500V的三相交流电源.使用时，将表面上的三个接线端钮U,V,W上的引线（分别为黄、绿、红）分别待测的三根电源线上.按动一下按钮（数秒即可）.如果铝盘沿顺时针方向转动，则所接三根电源线为正相序；如果铝盘逆时针方向转动，则为逆相序.如果没有相序表，可灯泡法检查.如图所示，两个相同的220V灯泡(15~40W)H1,H2及一个电容C (0.22~0.47μF,400V)接成星形，1,2,3三根引出线分别接至被测三相电源上，此时两个灯泡的发光程度将不相同，一个较亮，一个较暗.若令接电容的一相作为U相，则发光较亮的一相为V相,剩下的一相为W相.2.对于三相对称负载的星形联接，如何证明U L=√3U P；同理，对于三相对称负载的三角形连接，如何证明I L=√3I P.三个相电压之间夹角120°.U AB=U A−U B U BC=U B−U C U CA=U C−U A利用几何关系求出： U AB=2U A cos30°=√3U A，同理有：U BC=√3U B U CA=√3U C故有：U L=√3U P.用同样的方法可以证明I L=√3I P.3.对于三相四线制电路，能否在中线上安装保险丝？为什么？在三相负载不对称时，平衡电流，不能安保险丝，因为假如中线融断，说明负载很不对称，这时极需中性线，不能断开.4.能否用数学方法证明二瓦计法，即三相电路的总功率等于两块功率表示数的代数和.设负载为Y形联接，根据功率表的工作原理，有：P1=Re[U AC I A∗] P2=Re[U BC I B∗]P1+P2=Re[U AC I A∗+U BC I B∗]又U AC=U A−U C U BC=U B−U C I A∗+I B∗=−I C∗故P1+P2=Re[U A I A∗+U B I B∗+U C I C∗]=Re[S A+S B+S C]=Re[S]=P A+P B+P C即三相电路的总功率等于两块功率表示数的代数和.由于Y形可变成∆形，故同样适用.5.查阅资料，了解除二瓦计法以外还有哪些测量三相电路功率的方法，简述测量方法及各自适用的情况.对于三相四线制供电的三相星形连接的负载，可用一只功率表测量各相的有功功率P A,P B,P C，则三相负载的总有功功率P=P A+P B+P C.这就是一瓦特表法.若三相负载是对称的，则只需测量一相的功率，再乘以3即得三相总的有功功率.三瓦计法适用于三相四线制电路.三瓦计法是将三只功率表的电流回路分别串入三条线中（A,B,C线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在中线上.三只功率表读数相加就等于待测的三相功率.。
