天线部分一、天线理论知识天线是将射频信号转化为无线信号的关键器件，其质量的优良和是否合理使用对无线通信工程的成败起到重要作用。
所以我们必须全面了解天线。
1、天线的方位图：方位图是天线电气性能的最重要指标它直接全面的反映出天线的辐射特性。
定义：天线的辐射电磁场在一定距离上随空间角坐标分布的图形。
由于电磁场的矢量特征包含了幅度、相位、极化方向等信息，因此，对应有：幅度方向图、相位方向图。
而电磁场的幅度可用场强和功率密度表示，所以，幅度方向图又分为场强方向图和功率方向图。
除非特殊说明，在一般情况下，通常天线方向图指的是功率方向图，幅度以dB为单位。
根据定义，天线的方向图是三维立体图，但实际获得完整的三维方向图是非常困难的。
通常根据天线的结构特点，选择两个或多个特征面测得该平面内的二维方向图如：E面方向图：通过最大辐射方向并与电场矢量平行的平面；H面方向图：通过最大辐射方向并与磁场矢量平行的平面；水平面方向图（Horizontal）：是指与地面平行的平面内的方向图；垂直面方向图（Vertical）：是指与地面垂直的平面内的方向图。
当天线为垂直极化时，H面近似为水平面，E面近似为垂直面，如果天线为水平极化则情况正好相反。
E面图和H面图只是描述了天线的功率密度的分布情况，但不能定量的反映天线的主要特征。
为了更好的描述天线的方向图，常使用半功率波束宽度、副瓣电平、前后比、第一上副瓣抑制、第一下零点填充等都是描述方向图特征的指标。
2、波瓣：零功率点波瓣宽度：主瓣最大值两边两个零辐射方向之间的夹角。
半功率点波瓣宽度：在E面或H面的等距线上，主瓣最大值两边场强等于最大场强的0.707倍（或一半功率密度）的两辐射方向之间的夹角。
副瓣电平：在E面或H面的等距线上，副瓣最大值与主瓣最大值之比，通常用dB表示。
后瓣：与主瓣相反方向上的副瓣。
前后比：等距线上，主瓣功率密度最大值和后瓣功率密度最大值之比(dB)在实际应用中由于天线的上副瓣信号不能起到覆盖的作用，且常常造成越区覆盖的问题，所以我们会想方设法抑制这个方向上信号的发射，而一般与主瓣方向夹角较小的第一上副瓣的功率密度最大，影响最坏，所以我们以对它的抑制为考察指标：第一上副瓣抑制（FirstUpper Side Lobe Suppression ）。

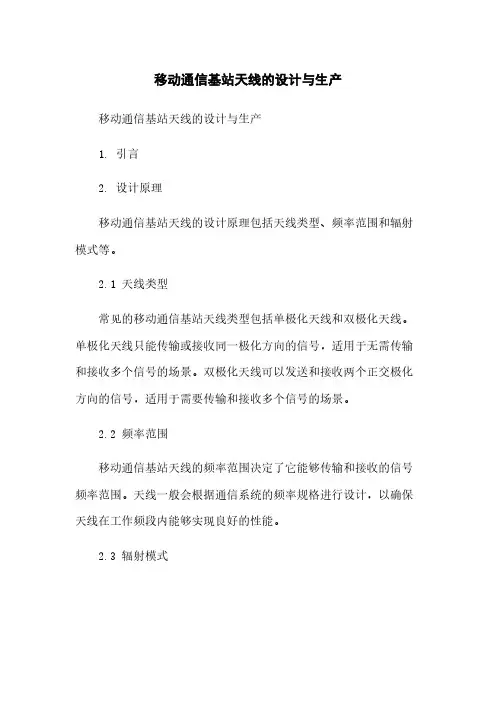

移动通信基站天线的设计与生产移动通信基站天线的设计与生产1. 引言2. 设计原理移动通信基站天线的设计原理包括天线类型、频率范围和辐射模式等。
2.1 天线类型常见的移动通信基站天线类型包括单极化天线和双极化天线。
单极化天线只能传输或接收同一极化方向的信号，适用于无需传输和接收多个信号的场景。
双极化天线可以发送和接收两个正交极化方向的信号，适用于需要传输和接收多个信号的场景。
2.2 频率范围移动通信基站天线的频率范围决定了它能够传输和接收的信号频率范围。
天线一般会根据通信系统的频率规格进行设计，以确保天线在工作频段内能够实现良好的性能。
2.3 辐射模式天线的辐射模式决定了信号的辐射方向和强度分布。
常见的辐射模式包括全向辐射、定向辐射和扇形辐射等。
不同的辐射模式适用于不同场景的通信需求。
3. 生产过程移动通信基站天线的生产过程包括天线设计、制造和测试三个环节。
3.1 天线设计天线设计是移动通信基站天线生产的第一步。
在设计过程中，需要考虑天线的尺寸、形状、材料和结构等因素。
设计人员通常会借助计算机辅助设计软件进行模拟和优化，以确保天线在指定的频率范围内具有良好的性能。
3.2 天线制造天线制造是将天线设计方案转化为实际产品的过程。
制造过程包括材料采购、加工、组装和调试等环节。
制造过程需要严格控制质量，确保天线的性能和可靠性。
3.3 天线测试天线测试是验证天线性能和质量的关键环节。
测试过程包括天线特性测量、频率响应测试和辐射特性测试等。
通过测试结果，可以评估天线在不同频率和功率条件下的性能和稳定性。
4.移动通信基站天线的设计和生产是保障通信系统性能和覆盖范围的重要环节。
设计人员需要深入理解天线的原理和要求，制造人员需要严格控制质量，测试人员需要确保天线具有良好的性能和稳定性。
只有通过科学的设计和严格的生产过程，才能生产出满足通信需求的优质天线产品。

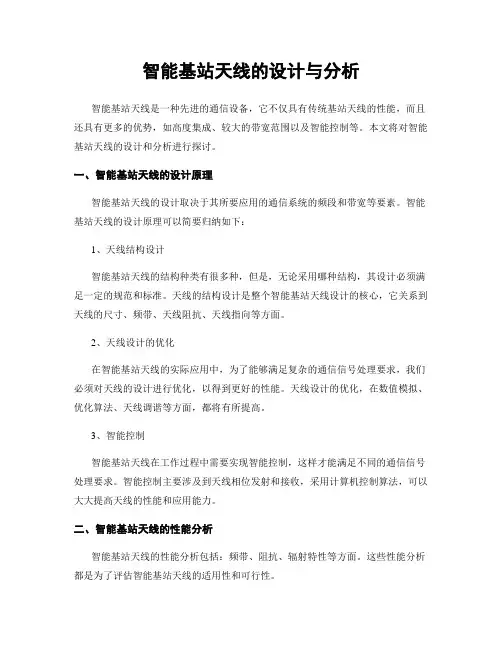

智能基站天线的设计与分析智能基站天线是一种先进的通信设备，它不仅具有传统基站天线的性能，而且还具有更多的优势，如高度集成、较大的带宽范围以及智能控制等。
本文将对智能基站天线的设计和分析进行探讨。
一、智能基站天线的设计原理智能基站天线的设计取决于其所要应用的通信系统的频段和带宽等要素。
智能基站天线的设计原理可以简要归纳如下：1、天线结构设计智能基站天线的结构种类有很多种，但是，无论采用哪种结构，其设计必须满足一定的规范和标准。
天线的结构设计是整个智能基站天线设计的核心，它关系到天线的尺寸、频带、天线阻抗、天线指向等方面。
2、天线设计的优化在智能基站天线的实际应用中，为了能够满足复杂的通信信号处理要求，我们必须对天线的设计进行优化，以得到更好的性能。
天线设计的优化，在数值模拟、优化算法、天线调谐等方面，都将有所提高。
3、智能控制智能基站天线在工作过程中需要实现智能控制，这样才能满足不同的通信信号处理要求。
智能控制主要涉及到天线相位发射和接收，采用计算机控制算法，可以大大提高天线的性能和应用能力。
二、智能基站天线的性能分析智能基站天线的性能分析包括：频带、阻抗、辐射特性等方面。
这些性能分析都是为了评估智能基站天线的适用性和可行性。
1、频带分析智能基站天线频带的选择对于通信系统的性能起着决定性的作用。
针对不同的应用场景，可以针对性地选取合适的频带。
智能基站天线的频带分析主要针对天线的工作频段、带宽等方面，充分评估天线的可行性。
2、阻抗分析智能基站天线的阻抗特性同样对天线的性能起着重要的影响。
针对不同的通信系统，需要选择合适的阻抗特性。
阻抗匹配是智能基站天线设计中一个非常重要的环节，充分考虑天线的真实工作环境和工作方式，使天线的阻抗特性尽可能接近理论值，从而提高天线的性能。
3、辐射特性分析智能基站天线的辐射特性分析主要针对天线的辐射方向、辐射图案和增益等方面。
针对不同的应用场景，智能基站天线的辐射特性也会有所不同。
